Как врезаться в пластиковую трубу: технология работ и монтажные нюансы

Готовые спецсредства для врезки — сиделки и адаптеры

Поводом для врезки в общедомовую систему канализации может стать самое обыденное событие – устройство дополнительной раковины, установка добавочного крана, подключение посудомоечной или стиральной машины и пр. Справиться с такими задачами в любое время и квалифицированно может любой, если применит специальные конструкционные элементы, которые имеются сейчас на рынке – адаптеры, фланцы и др. Благодаря этим простым и доступным переходящим устройствам может быть найдено оптимальное решение в каждом конкретном случае. Причем, врезка в ПВХ трубу будет выполнена без особых материальных и временных затрат. Существует несколько способов врезки в канализационную систему с применением специальных элементов:

Внедрение адаптеров. Если врезаться нужно в трубу диаметром 100-110 мм, то выполняется монтаж адаптера диаметром 50 мм.
Использование врезок. Когда работать предстоит с трубами диаметром 32-40 мм, то используются элементы размером 12-22 мм, оснащенные пластиковым штуцером.

Врезка в ПНД трубу с помощью купленного готового адаптера будем качественно выполнена, если сделаны всего несколько последовательных шагов:

Перекрыта водоподача в канализацию.
Коронкой подходящего размера, надетой на дрель, просверлено отверстие.
На трубу надевается адаптер и затягивается болтами.
Если врезка без болтов, то поверхность трубы вначале обезжиривается, прикладывается спецсредство и затягивается гайка.

Бывают такие ситуации, когда необходимо выполнить врезку в эксплуатируемую систему, находящуюся под давлением. Здесь применяется специальная трубопроводная арматура – седелка для врезки.

Важно! Седелка на трубу – это деталь трубопровода, которая состоит из 2-х частей, обжимающих трубу с 2-х сторон. В быту седелку очень часто называют – «хомут для врезки»

С помощью этой детали выполняется быстрая и надежная врезка второстепенного ответвления от магистрального трубопровода систем питьевого или технического водоснабжения, канализационных систем, дренажей и иных систем, трубопроводы которых создании из полиэтиленовой трубы.

Врезаться в трубопровод под давлением поможет седелка

При этом отводящий патрубок может поворачиваться относительно напорной трубы на 360 градусов. Сама седелка выполняется из того же ПНД материала, что и труба. К напорному трубопроводу такой хомут приваривается с применением электромуфтовой сварки.

Таким способом выполняется врезка в действующие трубопроводы, в которых создано давление до 10 бар – газ, и до 16 бар – вода. При этом технология не подразумевает наличие утечек или образование стружки. Полученное соединение является необслуживаемым и неразъемным. Оно не подвержено коррозийным воздействиям и будет служить не менее 50 лет.

При выполнении врезки в трубу любой сложности важно помнить, что качественно сделанная работа позволит избежать дорогостоящего ремонта всей системы, а также без особых хлопот будет выполнен монтаж любого отвода

Разновидности седелок

Седелки, как правило, выполняются из разных материалов и в первую очередь классифицируются именно по этому показателю. Рассмотрим основные материалы, из которых производят эти соединительные детали:

полиэтилен низкого давления (седелки ПНД);
полиэтилен (седелки ПЭ);
сталь;
чугун (110 мм);
латунь.

Помимо разделения по материалу изготовления, все седелки на трубы подразделяются по конструктивному исполнению на следующие виды:

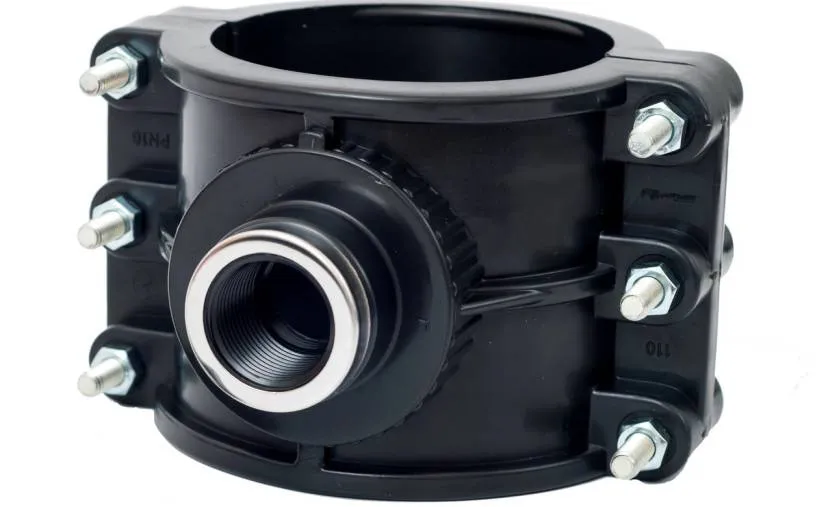

обжимная седёлка (в виде хомута);
фланцевая;
электросварная;
патрубок-накладка;
вентиль для врезки.

Седелки бывают разных видов, изготавливаются они из стали, чугуна , пластика и прочих материалов

Обжимные

Такое изделие еще называют компрессионным. Выпускается оно в виде обычного хомута и монтируется таким образом: труба зажимается с обеих сторон половинками приспособления. Одна из половинок оснащается резьбовым отводом, который необходим для монтажа переходного элемента на врезаемый трубопровод.

Этот вид фитинга может применяться для коммуникаций из разных материалов:

полиэтилена (ПЭ);
полипропилена (ПП);
поливинилхлорида (ПВХ);
асбоцемента.

Максимальная температура рабочей среды, которая разрешена для использования таких седелок — +40 °C. А давление может доходить до 10 атмосфер. Седелка обжимная для врезки отличается большим ассортиментом резьбовых выходов (от 1/2 до 4 дюймов) и используется для труб с показателями сечения от 20 до 315 мм.

Обжимная седелка может использоваться для установки на разные типы труб, в том числе полимерные и асбестовые

Фланцевые

Такие модели устанавливаются механическим путём, то есть без использования электродиффузной сварки. Седелка фланцевая, как правило, используются для металлических и чугунных коммуникаций. При этом они практически не имеют никаких отличий от обжимных седелок.

Единственная особенность подобных приспособлений — наличие фланцевого отверстия, которая позволяет осуществлять подвод трубы. Размер отвода стальной трубы может иметь различные показатели в зависимости от конкретного случая. Седелка компрессионная также может иметь фланцевый отвод, такое изделие является наиболее популярной в промышленной сфере, что влияет на её размеры.

Электросварные

Электросварная деталь с фрезой используется для врезки в ПНД трубы. Монтаж таких хомутов для врезки выполняется посредством электродиффузной сварки. Для того, чтобы осуществить быстрый и удобный монтаж, такие модели оснащаются специальной спиралью, которая подогревается и оплавляет трубу и деталь в нужном месте в результате чего получается надёжное и герметичное соединение.

Сцепление детали и трубы с помощью электродиффузной сварки является очень надёжным и способно выдерживать показатели давления до 16 атмосфер (если рабочей средой выступает жидкость) и до 10 атмосфер при газообразной рабочей среде.

Электросварная седелка используется только для врезки в полиэтиленовые трубы

Патрубок-накладка

Такие приспособления производятся без фрезы и запорного механизма. Установка патрубок-накладки производится также с помощью электродиффузной сварки, однако, в этом случае врезка осуществляется только в неработающие коммуникации. Детали могут обладать показателями сечения от 50 до 1200 мм и выходными отводами для подключения коммуникаций от 32 до 315 мм.

Вентиль для врезки

Это устройство позволяет осуществить врезку под давлением. Он способен контролировать поток рабочей среды второстепенного трубопровода. Контроль производится благодаря специальному телескопическому удлинителю. Вентили для врезки под давлением могут обладать следующими показателями сечения — от 32 до 315 мм. А диаметр выходного отверстия может быть от 32 до 63 мм.

Работа с полимерной арматурой

Выполнить врезку в полимерную трубу еще проще. Один из способов и вовсе не требует сложного и максимально точного разрезания трубопровода. Это особо актуально при необходимости врезки пластиковых элементов больших диаметров, которые под действием врезки могут деформироваться.

Врезка с установкой патрубка

Для реализации этого способа необходимо заранее приобрести в строительном магазине отрез трубы, оснащенный патрубком. Диаметр заготовки должен соответствовать сечению трубы водопровода.

Из приобретенной заготовки вырезают патрубок такой формы, чтобы один его торец был оснащен элементом типа «пол-трубы», основная задача которого – обеспечивать перекрытие места будущей врезки

Изготовленная заготовка будет создавать как бы вторую стенку трубы. В зафиксированной на трубе заготовке просверливают корончатым сверлом отверстие, диаметр которого соответствует размеру патрубка.

На внутреннюю поверхность монтируемого фланца наносят жидкий силиконовый герметик. Этим же составом покрывают область вокруг отверстия, не доходя до линии среза на 1 см. Подготовленный фланец монтируют на трубу.

Чтобы подтянуть края на обе стороны, дополнительно используют два крепежных элемента

Затягивать их стоит очень осторожно с тем, чтобы не выдавить герметик из-под фланца. Остатки выступившего наружу клея снимают салфеткой. Если приходится осуществлять врезку на пластиковом трубопроводе, давление системы которого минимально, вместо хомута можно смело использовать широкую строительную изоленту

Если приходится осуществлять врезку на пластиковом трубопроводе, давление системы которого минимально, вместо хомута можно смело использовать широкую строительную изоленту.

Монтаж адаптера и седелки

Для герметичного и при этом быстрого подсоединения трубопровода удобно использовать готовые элементы:

Адаптеры – применяют для врезки труб D 100-110 мм.
Седелки – выбирают для врезки тонких труб D 32-40 мм.

Седелки представляют собой состоящие из двух частей обжимные конструкции, которые удобно устанавливать при необходимости врезки на не отключенную систему.

В продаже встречаются современные модели устройства, оснащенные нагревательной спиралью и режущей фрезой, с помощью которой проделывается отверстие.

Для задания необходимой точности параметров сварки необходимо при проведении процедуры ориентироваться на расположенный на корпусе детали штрих-код

Врезаться в трубу с помощью адаптера довольно просто. Работу выполняют в несколько этапов:

Если труба подключена к коммуникациям, перекрывают воду в системе.
В нужном месте с помощью электродрели, оснащенной коронкой, проделывают подходящее отверстие.
На подготовленный участок устанавливают адаптер, не забывая проложить уплотнитель из мягкой резины.
Затягивают конструкцию болтами.

Если в конструкции врезаемого элемента не предусмотрены болты, для фиксации применяют строительный герметик. Для этого состав наносят на обезжиренную поверхность. Гайку аккуратно затягивают, а выступившие излишки средства удаляют.

Технологии врезки веток трубопровода в пластиковую водопроводную магистраль посвящена эта статья, которую мы рекомендуем к ознакомлению.

Врезка в чугунную трубу

При подключении в чугунную трубу, нужно при себе иметь болгарку, на которой будет закреплен диск по металлу. Возможно, подобно умелым слесарям, воспользоваться молотком и зубилом. В этом случае на трубе из чугуна зубилом делаются насечки, а позже посредством молотка труба бережно по ним отбивается. Но без предварительной практики и опыта такое лучше самому не делать.

Не считая болгарки, пригодится напильник. Им комфортно срезать заусеницы. В случае если заусеницы покинуть, то на них будут оставаться фекальные смеси и жиры, протекающие по канализации.

Для врезки трубы нужно вырезать кусок стояка либо трубы, которая делает такую роль. На одну сторону отрезанной трубы надевают тройник, в большинстве случаев, на нижнюю сторону. На верхнюю часть стояка крепят компенсирующий патрубок. По окончании его сдвигают, вставляя узкой частью в тройник. Работы по отрезанию стояка необходимо делать, шепетильно все отмерив. В другом случае, отрезав больше чем необходимо, нужно будет наращивать трубу. Дабы вырезать всё максимально совершенно верно, необходимо разработать несложный замысел, на котором будет отмечено положение фитингов. Вырез в трубе должен быть равен по длине размеру компенсатора.

Вся работа выполняется поэтапно:

Отмечаем, где будет вырезаться кусок стояка, и удаляем эту часть.
По окончании зачищаются заусеницы – для этого нужен напильник. Такие заусеницы будут не только на чугуне, но и на пластиковой трубе.
Трубу нужно промазать герметиком извне, на той части, где будет находиться компенсирующий патрубок. Промазывать герметиком необходимо прямо около разреза, не потом.
После этого на трубу натягивают компенсирующий патрубок, причем он должен быть надет всецело, дабы возможно было сверху еще натянуть тройник.
Вторая труба кроме этого промазывается герметиком и на нее крепят тройник.
После этого герметик наносят на узкую сторону компенсирующего патрубка, по окончании чего он неспешно опускается по трубе, входя узкой частью в тройник – в раструб.
В случае если ремонт не планируется проводить в ближайшие дни, либо же трубопровод канализации планирует дальше, на третий конец тройника, который будет продолжением трубы в дом, надевается заглушка.

Чугунную возможно и не резать. Как это сделать? Рассмотрим ниже.

Нужно иметь маленький кусок пластиковой трубы с отводом Принципиально важно обратить внимание на то, дабы эта труба была для того чтобы же диаметра, как и труба. От готового, подобранного отрезка с отводом, по длине отрезают полтрубы, дабы возможно было надежней закрыть врезку У вас обязана оказаться накладная муфта с отводом

В самом месте врезки вырезается отверстие под размер патрубка

Во фланце внутреннюю поверхность смазывают герметиком, который не высыхает. После этого данный же герметик наносится на пространство по контуру отверстия, но наряду с этим 1 см до трубы должен быть без герметика. Фланец криволинейной формы накладывается на трубу, по окончании чего обтягивается хомутами. направляться поджимать хомуты, причем делать это направляться , пока герметик не начнет выдавливаться из-под них. Герметик, который вылез из-под хомутов, нужно убрать, стёрши тряпкой. В случае если в трубе давление не высокое, вместо хомутов временно возможно будет применять изоленту

В самом месте врезки вырезается отверстие под размер патрубка. Во фланце внутреннюю поверхность смазывают герметиком, который не высыхает. После этого данный же герметик наносится на пространство по контуру отверстия, но наряду с этим 1 см до трубы должен быть без герметика. Фланец криволинейной формы накладывается на трубу, по окончании чего обтягивается хомутами. направляться поджимать хомуты, причем делать это направляться , пока герметик не начнет выдавливаться из-под них. Герметик, который вылез из-под хомутов, нужно убрать, стёрши тряпкой. В случае если в трубе давление не высокое, вместо хомутов временно возможно будет применять изоленту.

Врезка с тройником

Если в отводящую систему врезается труба, точно соответствующая диаметру главной канализационной трубы, для подключения можно задействовать стандартный тройник.

Для работы вам понадобится: ножовка, напильник, пластиковый тройник с заглушкой, силиконовый герметик и специальный компенсирующий патрубок – отрезок трубы с переходящим диаметром.

Тройники для врезки в канализационные трубы

Перед тем как приступать к врезке, следует максимально точно определить высоту тройника. Последний должен располагаться на таком уровне, чтобы подключенная к нему труба находилась под небольшим уклоном – подобное положение будет обеспечивать эффективный отвод канализационных стоков в общую систему.

После подготовительных работ можно переходить к непосредственной врезке в канализацию:

Вырежьте кусок канализационной трубы, точно соответствующий длине подсоединяемого тройника.
Посредством напильника обработайте внутреннюю поверхность трубопровода, чтобы устранить все заусеницы.
Обработайте внешнюю сторону трубопровода герметиком.
На первую усеченную канализационную трубу наденьте компенсирующий патрубок – насадите его снизу вверх широкой частью.
На вторую усеченную трубу смонтируйте пластиковый тройник.
Обработайте узкую часть компенсирующего патрубка герметиком и плотно осадите его в раструб тройника.

Обработка герметиком

Загерметизируйте все места соединения труб и тройника.
Наденьте на тройник заглушку.

Способы ↑

Подключение к водопроводной сети – это очень важный этап в установке стиральной машины, так как по завершении всех работ доступ к водопроводному шлангу будет ограничен.

Т.е. сложно будет визуально проконтролировать возникновение небольших протечек в точках водозабора.

Способ подключения напрямую зависит от материала труб и характеристик помещения.

Различают следующие методы подсоединения:

Каждый из них по-своему удобен, но при этом они сильно отличаются друг от друга.

Через соединительную муфту

Во многих квартирах и домах уже давно избавились от стальных водопроводных труб, заменив их на практичные пластиковые.

Там же, где этого не произошло – могут возникнуть проблемы с подключением стиральной машины.

Он заключается в следующем — в теле трубы сверлится отверстие диаметром, соответствующее размеру муфты. Далее на трубу устанавливают саму муфту.

Фото: подключение стиральной машины через соединительную муфту

Для работы потребуются следующие материалы и инструменты:

Правила подключения:

Если выходной диаметр отверстия муфты не соответствует параметрам шланга, нужно приобрести переходник. После переходника муфты устанавливают запорную арматуру – кран.

Через кран-тройник

Можно так же подключиться через уже имеющуюся точку водопотребления, которая предназначена для другого сантехнического прибора.

Такой метод актуален для установки стиральной машины в туалете (бачок унитаза) или на кухне (кран, установленный на мойке). Для этого необходимо поставить кран-тройник.

Эта конструкция представляет собой разветвитель со следующими параметрами подключения:

Помимо этого конструкция самого крана может быть шаровой или многооборотной. Первая более надежная, но может привести к появлению гидроудара в системе.

Процесс монтажа не сложен — достаточно отсоединить шланг от прибора, установить кран-тройник. Для лучшей герметизации можно воспользоваться лентой ФУМ.

По окончании процесса подключаем шланги от стиральной машины и основного прибора. После этого опять же проверяем герметичность всей системы.

Несмотря на простоту метода, в нем есть ряд недостатков:

Рекомендовано приобретать латунные модели.

Как используется в обустройстве частного дома накопительная емкость для канализации? Об этом написана статья: накопительная емкость для канализации. В нашей статье есть видео о том, как выполнить монтаж системы отопления из полипропиленовых труб.

С помощью фитинга

Металлопластиковые водопроводные системы уже не столь популярны, но все еще встречаются в некоторых жилых помещениях. Именно для них можно установить фитиновую систему подключения стиральной машины.

Фото: фитинг

Для этого потребуются следующие материалы:

Фото: ножовка по металлу тройник для металлопластиковых труб

Кран для стиральной машины

Труба обрезается с помощью ножовки в удобном месте подключения. На это место устанавливается фитинг-тройник, к которому в дальнейшем подключат кран для стиральной машины.

READ Shopspezial для nfs most wanted как установить

Важно! Необходимо проверить надежность всех соединений и провести тестирование при включенной системе водоснабжения

Особенности применения

Для начала определимся с тем, какова инструкция применения врезных хомутов. Большая часть современных водопроводов собрана с . Таким образом, необходимость применения традиционной сварки отсутствует и для врезки можно обойтись специальным хомутом.

В итоге проведения монтажных работ с применением подобных аксессуаров можно добиться оптимальной прочности соединения отвода и магистрали.

Качество проведения монтажных работ зависит не только от навыков и практического опыта монтажника, но и от правильности подбора устройств, предназначенных для проведения врезки.

Ассортимент наиболее востребованных хомутов

Исходя из особенностей конфигурации трубопровода и в соответствии с типом применяемых при его сборке материалов, подбираются те или иные категории врезных хомутов.

Рассмотрим ассортимент модификаций, представленный на рынке:

Хомут-обойма используется для присоединения к водопроводной магистрали находящейся не под давлением . Конструкция устройства представляет собой две детали, одна из которых оснащена отводом с внутренней резьбой. Установка аксессуара на магистраль и монтаж проводится посредством болтов. На рынке представлены модификации обоймы, изготовленные из пластика или из металла.

Хомут седлового типа используется для врезки в асбестоцементные, металлические и пластиковые трубопроводы. В отличие от «обоймы», устройство состоит из одной основной детали – «седла», которое фиксируется на трубе с помощью гибкого затяжного кронштейна. Большая часть таких устройств изготавливается из металла. Седловые хомуты универсальны, так как могут использоваться для присоединения к магистрали и под давлением и без давления.
Засверловочный хомут специально разработан для врезки в трубопроводы, эксплуатируемые под высоким давлением .

Устройство представляет собой сборный модуль, оснащённый специальными насадками и поворотными разъемами. Устройство такого типа может быть установлено на пластиковых, чугунных и стальных трубопроводах.

Особенности врезки в полиэтиленовые трубы

Полиэтилен пластичный материал, а потому врезка отводов в магистраль может выполняться несколькими способами с применением простого в использовании оборудования. За счет относительной простоты монтажных работ цена готового результата невелика.

Рассмотрим наиболее популярные и востребованные способы проведения врезки. Монтаж посредством бурения отверстия подходящего диаметра коронкой или сверлом с последующей установкой отвода.

Этот способ самый простой, но при одном условии: монтажные работы желательно проводить при минимальном или нулевом давлении транспортируемой среды. Опять же этот способ не предполагает необходимости в приобретении дорогостоящих хомутов, так как сойдет любой, но с отводом, соответствующим диаметру труб.

Инструкция проведения монтажных работ следующая:

Раскапывается магистраль и готовится траншея под отвод.
Измеряется диаметр магистрали для определения точного размера хомута.

Если монтажные работы проводятся на магистрали под давлением, применяется . В этом случае необходимо специальное оборудование, которое поддает ток на сварную муфту, установленную поверх трубы.

Особенности врезки в чугунные трубы

Несмотря на то, что чугунных магистралей сегодня становится все меньше, они по-прежнему есть. Поэтому иногда возникает необходимость подсоединения к трубам такого типа. Как это сделать правильно?

Перед тем как приступать к монтажу следует уяснить то, что чугун — это особый метал с особыми физико-химическими свойствами. К примеру, в результате избыточного механического воздействия, изделия из чугуна трескаются или крошатся.

Поэтому, при сверлении отверстий для присоединения отводов, используется специальное сверло с углом заточки 116-118 градусов и прямыми канавками. Если предполагается сверлить отверстие под необходимый диаметр в один этап, применяется коронка с впаянными твердосплавными пластинками.

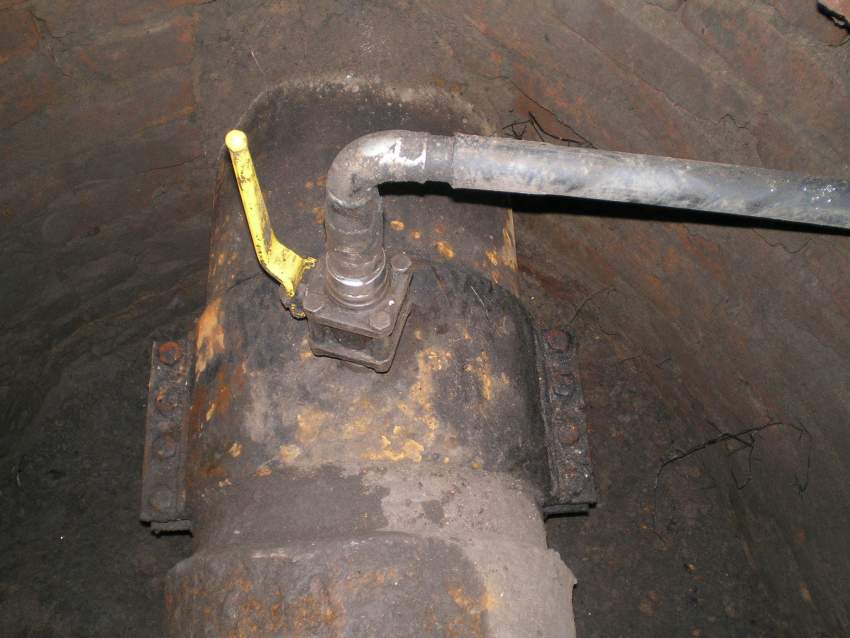

Врезка в чугун производится как с применением металлических хомутов, так и с использованием их пластиковых аналогов, которые также прочны и долговечны.

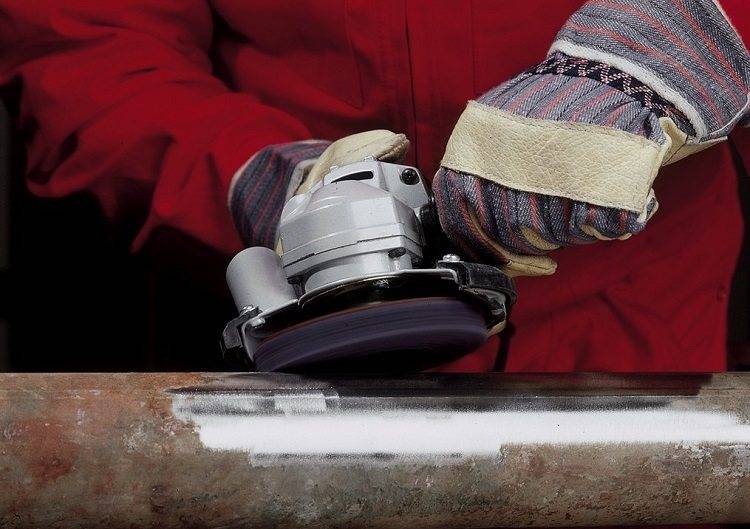

Участок трубы, на котором будет проводиться соединение, тщательно зачищается от возможных загрязнений и обезжиривается. Далее участок чистого металла покрывается слоем герметика или же на это место укладывается резиновая прослойка.

Далее накладывается хомут таким образом, чтобы отверстие для отвода совпало с отверстием, проделанным в стенке трубы. В том случае, если врезка выполняется под давлением, применяются приспособления, рассчитанные именно на такой тип монтажа.

Работа с трубами

Современная водопроводная магистраль состоит из металлопластиковых или полиэтиленовых труб. Самые первые системы делались из чугуна. В период между этими временами использовали стальные трубы. Поэтому прежде, как врезаться в водопроводную трубу, необходимо узнать из какого материала она сделана.

Это поможет правильно подобрать инструмент и грамотно провести сверление. А поскольку отключить подачу воды в магистрали часто затруднительно, то работа проводится под давлением. И для этого существует специальная арматура – седельные хомуты (муфты).

Пластик

При работе с этим материалом используют специальную муфту. Это электросварочный хомут, который похож на тройник, но состоящий из двух половинок. Сама муфта для врезки в водопровод под давлением сделана из пластика и в нее установлена спираль для нагревания, которую можно подключить к сварочному оборудованию. Патрубок на одной из половинок имеет резьбу для накручивания запорного крана.

Седельный хомут для пластика Источник kanaliza.ru

При сварке с магистралью образуется прочный и герметичный шов, который способен выдержать давление в 16 атмосфер. Созданная рабочая конструкция способна на эксплуатацию в течение пятидесяти лет. Многие хомуты комплектуются встроенной фрезой. Она приводится в движение за специальный хвостик и значительно облегчает работу.

Врезка в пластиковую трубу водопровода под давлением делится на этапы:

Если нет смотрового колодца и магистраль просто откапывается, то место врезки очищается от грязи. На него закрепляется седелка.
К хомуту подключается сварочный аппарат, и муфта скрепляется с магистралью. Для дальнейших действий необходимо дать соединению полностью остыть в течение часа.
К патрубку с резьбой на седелке прикручивают вентиль. Сквозь него сверлом делают отверстие в магистрали.
Как только появляется струя, фрезу быстро удаляют из крана, а последний сразу закручивают.
К вентилю, с помощью соединительной муфты, крепят трубу, которая подает воду в дом.

Монтаж пластиковых труб с помощью пресс-фитинга

Сначала составьте план-схему будущей магистрали. Подберите материал и фитинги. Трубы маленького диаметра нарежьте специальными строительными ножницами.

Инструкция по установке:

Зачистите края снаружи и изнутри трубы.
Наденьте фиксирующую гайку и разрезанное кольцо.
Смажьте техническим жиром для удобства соединения.
Стыкуйте детали, продвинув разрезанное кольцо до края, и закрутите гайку до упора.

Соединение с помощью пресс-фитинга — прорыв в технологии монтажа трубопроводов из полимерных материалов и некоторых металлов. Инновационная конструкция упрощает монтаж, делает соединение надежным, долговечным. Минус – высокая стоимость фитингов и неразъемность узла.

Метод пайки

Применяется способ преимущественно для соединения труб с малым диаметром.

Описание способа:

Разогрейте паяльник до установленной температуры.
Наденьте подготовленную трубу и фитинг на оборудование.
Выдерживайте время, необходимое для расплавления пластика (согласно таблице).
Далее расплавленные трубы соедините, зафиксируйте в неподвижном состоянии.

При соединении данным методом детали не должны свободно входить/соприкасаться друг с другом. Иначе конструкция будет не прочной.

Виды и размеры водопроводных пластиковых труб

Характерные особенности:

Диаметр пластиковых труб для водопровода: от 20 до 125 мм.
Изделия выдерживают температуру 90…95 градусов.
Заготовки труб нарезают по 4-8 м (в производственных условиях) и в таком виде их реализуют через розничную сеть.
Трубы выдерживают давление в 20 атмосфер (атм).

Варианты исполнения полимерных труб зависят от сырья:

полиэтилен (сокращенно — ПЭ);
поливинилхлорид (условное обозначение — ПВХ);
полипропилен (кратко – ПП);
ПП с алюминиевым армированием (или металлопластиковые);
ПП с многослойным стекловолокном.

ПЭ трубы выпускаются преимущественно черного цвета с синей полосой по всей длине. Этот признак можно обнаружить на магистралях холодного водоснабжения.

ПП трубы характеризуются как жёсткие и прочные, изготавливаются в сером цвете. В исполнении с прослойками (армированием) на трубах присутствует маркировка с красной полосой. Это изделия, предназначенные для отопления и горячего водоснабжения.

Как произвести врезку в канализацию?

Подключение труб к центральной канализации производится специалистами, но иногда возникает необходимость произвести врезку в стояк канализации дополнительной линии к внутренней сети дома. Например, при установке дополнительного элемента сантехники или посудомоечной машины. Эту работу в личном доме вполне можно осуществить самостоятельно.

Для врезки в трубу из металла используются тройники. Для этого вырезается кусок трубы на месте врезки, а затем на торцы стальных или чугунных труб надевается специальный фитинг – тройник.

Для выполнения работ требуется сварочный аппарат

Очень важно, чтобы сварной шов на деталях из стали был качественный, поэтому эта работа должна выполняться опытным сварщиком

Врезка в трубу из пластика

Как врезаться в канализационную пластиковую трубу? Сделать врезку в пластик намного проще, чем в трубу металлическую. В этом случае осуществляют врезку в трубу без сварки. Рассмотрим, как сделать эту работу:

Врезка в стояк для отвода сточных вод проводится с использованием отрезка трубы с патрубком. Диаметр патрубка должен совпадать с диаметром присоединяемой ветви.
Из отрезка подготовленной трубы вырезают патрубок, оставляя половину диаметра трубы у его торца. Это необходимо, чтобы надежно перекрыть место врезки.
В центральной трубе просверливается отверстие, совпадающее по размеру с диаметром патрубка.
Силиконовым герметиком смазывают всю внутреннюю поверхность врезаемой детали с патрубком, а также пространство вокруг отверстия, просверленного на центральной трубе. От края отверстия следует отступить около 1 см.

Подготовленная деталь с патрубком накладывается на трубу и притягивается при помощи хомутов. При этом хомут для врезки в канализацию нужно затянуть так, чтобы по краям детали немного выступил герметик.

Врезка при помощи адаптера

Существуют специальные адаптеры, которые облегчают процесс врезки. Эта деталь подбирается в соответствии с диаметром трубы, к которой выполняется присоединение. Как правило, размер стояка 110 мм. Врежем адаптер, выполнив следующие действия:

При помощи коронки и дрели выполняют в трубе отверстие необходимого размера.
Если приобретен адаптер с болтами, то его нужно вставить, как хомут, совместив выполненное отверстие с выводным патрубком. После чего, затягивают болты.
Если приобретена врезка без болтов, то перед установкой адаптера производят обезжиривание поверхностей. Затем прикладывают врезку на место установки и затягивают гайку до упора.

Если есть возможность подключить свой дом к центральной канализации, то ею, безусловно, нужно воспользоваться. Однако владельцам домов следует знать, что незаконная врезка в канализацию, то есть, произведенная без оформления соответствующего разрешения, является административным нарушением.

Конструкции тройников и их монтаж

Большинство типовых фитинговых тройников, применяемых при врезке в металлопластиковые трубы, изготавливаются из латуни или бронзы литьевым способом. Используемые в них уплотнительные элементы (контргайки и обжимные кольца) также изготавливаются из бронзы. Отдельные виды таких уплотнителей могут выполняться как из резины, так и из современных пластичных полимеров.

Так, пресс-гильзы тройников, врезаемых в металлопластиковые трубы, изготавливаются, как правило, из нержавеющей тонколистовой стали. Их латунные литые корпуса обычно комплектуются уплотнителями из пластичных полимеров.

При бытовой врезке тройника в металлопластиковые трубы чаще всего используются соединения обжимного или опрессовочного типа. Для их образования в первом случае применяются зажимные фитинги, а во втором – пресс-фитинги.

Технологические приемы, используемые при подготовке указанных типов сочленений, имеют много схожих черт. При этом реализация первого из них предполагает последовательное выполнение следующих монтажных операций:

сначала труба разрезается в месте врезки под углом в 90 градусов к своей продольной оси;
затем оба получившихся торца правятся так называемым калибром, придающим срезам рабочий вид (они не должны иметь каких-либо неровностей и заусениц);
после этого на торцах труб размещаются контргайки с обжимным кольцом-гильзой, после чего к ним последовательно пристыкуются оба ниппеля (внутренние штуцеры) монтируемого фитинга;
на заключительной стадии работ останется лишь зафиксировать трубные части соединений на ниппелях, уплотнив места их сочленения с помощью обжимных гильз.

Сразу отметим, что для образования надежного цангового соединения корпус монтируемого фитинга должен удерживаться во время обжима разводным ключом. Ну а для затяжки самой обжимной гайки лучше всего воспользоваться рожковым ключом.

Порядок образования пресс-фитингового сочленения отличается от уже рассмотренного нами ранее. Здесь не пригодятся привычные ключи, так как потребуется специальный инструмент – пресс-клещи, с помощью которых вставленные в тройник трубы обжимаются. Так получается неразборное соединение.

Для получения стандартного резьбового соединения монтируемый фитинг просто вворачивается на сгон трубы, рабочий участок которой (с заранее подготовленной наружной резьбой) предварительно уплотняется лентой ФУМ. Еще раз отметим, что резьбовое соединение фитингов с металлопластиковыми трубами используется крайне редко.

Как сделать врезку в магистральный водопровод

Прежде чем начать в магистральный водопровод необходимо пройти все разрешительные согласования необходимые для получения разрешения от ответственного учреждения (Водоканала). Бесспорно, лучше пройти это процесс законно, чем получить штраф за незаконную подключение, так как рано или поздно все равно выяснится при плановом осмотре и по объему расхода воды

Прежде, чем подавать документы необходимо рассчитать объем требуемой воды в дом или квартиру и как следствие размер диаметра подводящей магистрали. Как только все согласования получены и имеются разрешения можно начинать производство работ. Преимущественно при возможности предусматривается врезка в колодец существующий, но если невозможно сделать, то возможно установка нового, напротив места поставки воды.

Колодец планируется устраивать на глубину залегания трассы магистральной трубы. Отвод должен смотреть в сторону дома. Далее после выполнения всех работ надлежит определенным образом провести сдачу сотрудникам контролируемой организации, с опломбировкой места учета и крана отсекающего поступающую воду.

Врезка в металлический водопровод

Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло

При размещении на трубе части скрепляются между собой болтами.Обратите внимание! Для обеспечения плотного прилегания к поверхности водопровода имеются уплотнительные резинки

После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.

К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.

Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины

Как врезаться в пластиковую трубу: особенности работ и разбор всех важных нюансов
