Схемы устройства парового отопления + пример расчета паровой системы

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

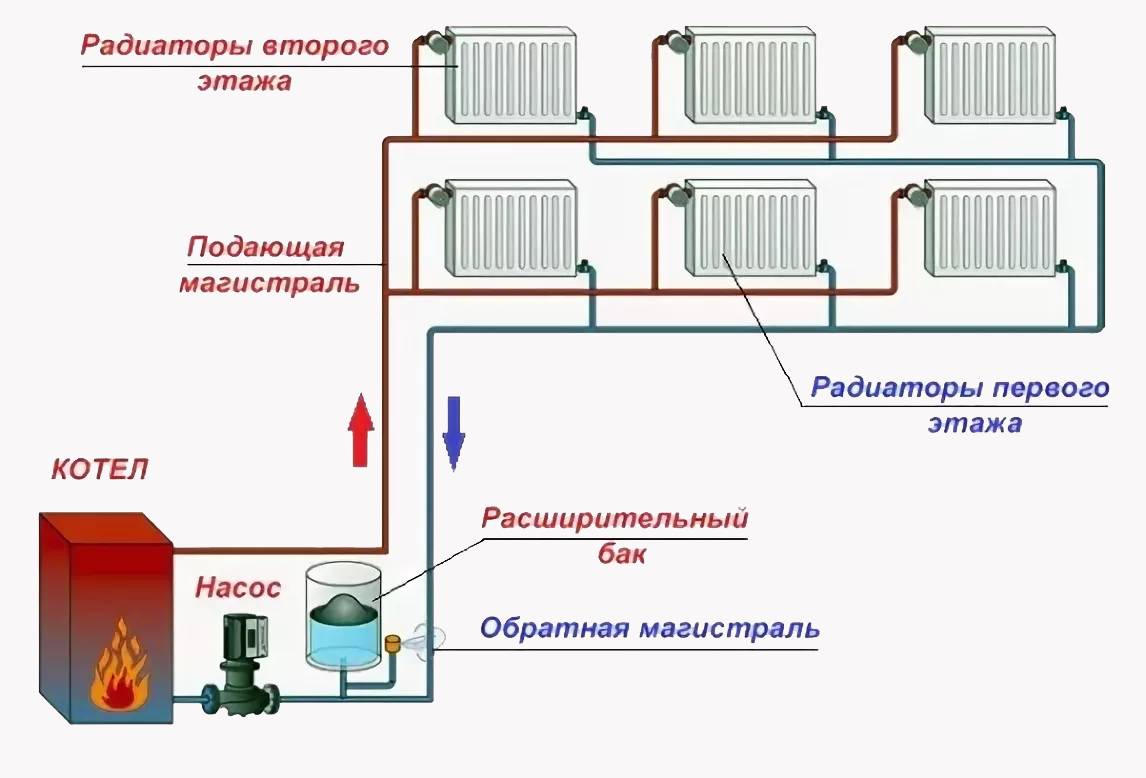

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Выбор составляющих элементов отопительной системы

Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:

Котел отопления

Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность – важный момент, т.к. нужно обогревать
дом без лишних затрат.

Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).

Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.

Трубы для отопления частного дома

Назначение труб – перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»

Для разводки используют трубы из разного материала

Металлические трубы (стальные, нержавеющие, оцинкованные, медные)

Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.

Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)

Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.

Радиаторы отопления (батареи)

С учетом популярности и распространенности можно выделить три типа:

традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;

конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.

панельные радиаторы – комбинация двух предыдущих типов.

Расширительный бак

Устанавливается с целью компенсировать расширение теплоносителя.

Выделяют расширительный бак открытого и закрытого типа
(фото).

В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.

Обслуживание

Ремонт и обслуживание паровых котельных выполняется в соответствии с законодательными нормами и рекомендациями заводов-изготовителей промышленных паровых котлов, строго по отраслевым и производственным инструкцияма, а также согласно правилам устройства и безопасной эксплуатации паровых и водогрейных котлов.

Техобслуживание ПК в общем случае включает следующие виды работ:

  1. Плановые осмотры работоспособности котельного оборудования, по графику.
  2. Определение нарушений работы котла: перегревы, возгорания, засорения.
  3. Устранение нарушений правил пожарной безопасностм и условий препятствующих безопасной эксплуатации.
  4. Проверка целостности парогазовых систем с последующим устранением неисправностей в арматуре.
  5. Проверка питательной системы котлоагрегата.
  6. Проверка плотности газовоздушного тракта и отсутствие несистемных шумов в топке.
  7. Профосмотр и проверка вспомогательного оборудования.
  8. Проверка работы КИП и А, дифманометров, систем безопасности и аварийной сигнализации.
  9. Контроль за работой насосов, дымососов, вентиляторов и проверка их блоков управления.
  10. Проверка работы электрооборудования и автоматики защиты.
  11. Проверка работы гарнитуры котла.
  12. Проверка работы водоподготовительных устройств и деаэратора паровой котельной.

Российский рынок имеет достаточно предложений, как от отечественных, так и от зарубежных производителей современных паровых котлов, выбор определяется техническим заданием на проектирование, чтобы специалисты смогли подобрать оптимальные варианты оборудования.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

  • С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м2 — 25 кВт;
  • от 200 м2 до 300 м2 — 30 кВт;
  • от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Как выбрать хорошее оборудование?

Котёл

Чтобы паровой котёл обогрел помещение, его нужно подбирать соответствующей мощности:

  • для площади в 60 – 200м2 = 25 кВт;
  • 200 – 300 м2 = 25–30 кВт;
  • 300 – 600 м2 = 30–60 кВт;
  • 600 – 1200 м2 = 60–100 кВт.

Котлы могут работать на различном топливе:

  • газовые;
  • на твёрдом топливе;
  • жидкостные;
  • комби.

По конструктивным особенностям различают котлы:

  1. Газотрубные (рассчитаны на давление 1 мПа, и 360 кВт, при превышении может взорваться).
  2. Водотрубные (рассчитан на большее давление, чем газотрубные, безопаснее – не взорвётся даже при перегрузках).
  3. Прямоточные (тоже безопасный вариант, применяющийся в основном на очень крупных предприятиях).
  4. Чугунные секционные (похожи на батарею, их можно разбирать и снова собирать на месте, а добавляя секции можно увеличить мощность).
  5. Блочно-транспортируемые котлы (мощность которых доходит до 1000 кВт, а давление -9 мПа).

Радиаторы и трубы

Радиаторы можно использовать только:

  1. Оребрённые трубы.
  2. Чугунные батареи.

Не подойдут современные алюминиевые и биметаллические.

Из-за высоких температур особые требования предъявляются к надёжности трубопровода.

Понятно, что ни о какие пластиковых трубах и речи быть не может! Лучше всего подойдёт дорогостоящая медь, можно применять и нержавеющую сталь. Но толщина стенок делается несколько больше, чем для водяного отопления.

Паровое отопление может серьёзно сократить расходы на отопление крупного производственного помещения. Параллельно можно обеспечить объект ГВС.

При кажущейся громоздкости и сложности котлов, в действительности ими довольно просто пользоваться. Кроме того, большинство из них (за исключением устаревших вариантов) оснащены всем необходимым для предотвращения ЧС.

Схема парового отопления: описание и принцип действия

Отопление паровым способом достаточно просто в своем принципе. Паровой котел, нагревающий воду до точки кипения, образует пар, который соответствующим образом проникает в радиаторы и трубы. Конденсируясь, вода снова попадает обратно в котел. Здесь уже различие отопительной системы состоит в выборе способа стекания конденсата. Паровая турбина или редукционно-охладительная установка производит отбор пара, образующийся конденсат попадает посредством определенного технологического наклона трубы обратно в котел или в насос, перекачивающий конденсат. Отопительными приборами могут выступать конвекторы, радиаторы либо трубы (ребристые или гладкие), в зависимости от выбора. Стандартно зачастую используют либо трубы, как наиболее экономичный вариант, либо радиаторы.

Далее следует различение по таким критериям:

Системы давления пара:

  1. Высокого давления (давление 0,18 — 0,47 МПа);
  2. Низкого давления (от 0,15 до 0,17 МПа).

Возврат конденсата:

  1. Замкнутый тип (возврат конденсата происходит непосредственно сразу же в котел под определенным образом установленным углом труб);
  2. Разомкнутый тип (бак собирает конденсат, откуда впоследствии он перекачивается в котел насосом).
  1. Верхняя разводка (Расположение паропровода находится выше нагревательных приборов, конденсатор находится ниже);
  2. Нижняя разводка (Паропровод и конденсатор расположены ниже нагревательных приборов).

Выбор однотрубной или двухтрубной системы прежде всего зависит от помещения, в котором она будет установлена. В частном доме желательна более компактная однотрубная система, сочетающая в себе меньшее занимаемое пространство и возможность прогрева небольшого помещения, в отличие от двухтрубной, которая имеет применение в крупных, зачастую нежилых, помещениях.

Типы паровых котлов:

Также котлы различаются по виду сжигаемого топлива:

  • Твердотопливные;
  • Жидкие;
  • Комбинированные (возможен выбор топлива и твердого, и жидкого);
  • Газовые.

Воздушное отопление дома

Также относится к системам отопления в основе работы которых,
лежит принцип циркуляции теплоносителя по проложенным каналам – воздуховодам.

Схема воздушного отопления двухэтажного дома с мансардойПрокладка воздуховодов для воздушного отопления дома

Составляющие системы воздушного отопления

  • калорифер или теплогенератор. Его назначение нагревать
    воздух;
  • воздуховоды. Выполняют роль трубопровода для перемещения
    воздушного потока;
  • вентилятор. Используется для того, чтобы перераспределять
    воздух в пределах помещения.

Более широкое применение воздушная система нашла в обогреве помещений значительного объема: производственные и промышленные объекты, торговые площадки или склады. Основное преимущество в неподверженности коррозии, перепадам температур, протечек и т.п. К тому же, стоимость монтажа намного ниже, нежели стоимость установки системы водяного отопления для обогрева аналогичной площади.

В частных домах отопление воздухом распространено слабо. Чаще всего это связано с тем, что из-за установки воздуховодов теряется некоторый объем помещения.

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления. Есть 2 варианта:

  • произвести расчет основных компонентов парового отопления своими силами;
  • обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного домика с высотой потолков 2,6 м. Сначала надо вычислить площадь комнат:

  • площадь 1-й комнаты: 5*2,95=14,75 м2;
  • 2-й: 3*2,45=7,35 м2;
  • 3-й: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3. Теперь полученный объем умножить на потребности в тепле: 57,02*40 Вт=2288 и добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

Как работает система

Не стоит путать водяное и паровое отопление дома. У них имеется множество функциональных различий, несмотря на внешнее сходство.

Оба этих вида имеют составные части:

  • котёл;
  • радиаторы;
  • трубы.

Паровое отопление считается эффективным, можно обойтись небольшим количеством батарей Пар — теплоносителем для парового отопления частного дома. Своими руками сделать можно такую систему, следуя инструкции по сборке и монтажу компонентов. Для водяной системы роль носителя играет вода. Котёл испаряет воду, а не нагревает её. Пары теплоносителя перемещаются по трубам и становятся источником комфортной температуры в доме. Пар остывает внутри, после чего происходит его конденсация. При этом 1 кг пара преобразуется в 2000 килоджоулей тепла. Для сравнения — вода, остывающая на 50°С, обеспечивает только 120 кДж.

Теплоотдача пара в несколько раз выше, что объясняет высокую эффективность такого типа отопления. Формируемый внутри радиатора конденсат переходит в нижнюю часть и самостоятельно перемещается к котлу. Выделяют несколько разновидностей отопительных систем. При этом спецификация осуществляется по способу возврата теплоносителя, который трансформировался в конденсат.

  1. Замкнутая. Контуры в данном случае отсутствуют. Соответственно, конденсат перемещается по трубам, которые лежат под некоторым углом. Он переходит прямо в котел для дальнейшего нагрева.
  2. Разомкнутая. Здесь присутствует накопительный резервуар. Конденсат попадает в него из радиаторов, насос участвует в его обратном закачивании в котел.

Основные преимущества и недостатки

Главное преимущество, за которое обычно и выбирают пар – это большая эффективность. Сравним:

  • Когда на 50 С остывает 1 кг воды, получается 100 кДж энергии.
  • Когда 1 кг пара превращается в конденсат, получается 2300 кДж.

Другие преимущества:

  • Благодаря высокой теплоотдаче, экономятся ресурсы.
  • Высокая производительность. Паровое отопление греет большие объёмы за более короткие сроки.
  • Паровые котлы могут быть разных габаритов и их можно подобрать под размеры помещения.
  • Так как пар лёгкий, систему совершенно необязательно снабжать циркуляционными насосами.

К недостаткам относится:

  • Из-за высоких температур оборудование и трубы испытывают перегрузки, быстрее выходят из строя.
  • Батареи и радиаторы могут стать источником ожогов.

Пар – это смесь воды с воздухом. Идеальная смесь для того, чтобы трубы быстрее ржавели. Что часто и происходит, а результат – прорывы, выброс горячего пара и вероятные травмы и ожоги.

Оборудованная система парового отопления

Некоторое время назад паровое отопление пробовали внедрять. Его применяли в прачечных, на фермах и проч. Но из-за того, что температуры батарей очень высокие, с середины прошлого века, паровое отопление запрещено нормами СНиП к использованию в частных домах!

Однако это не мешает применять пар для отопления:

  • в промышленных помещениях;
  • вестибюлях;
  • лестничных клетках.

Ошибки при устройстве отопления паром

Занимаясь устройством индивидуального отопления, предстоит тщательно ознакомиться с существующими вариантами.

Выбирать для своего домовладения стоит самый подходящий вариант, чтобы в дальнейшем получить:

  • экономный расход топлива;
  • эффективный обогрев;
  • удобство обслуживания системы;
  • длительный срок службы оборудования.

Остановившись среди всех вариантов отопления на паровом, важно постараться избежать ошибок, допускаемых при его устройстве. Во-первых, чаще всего владельцы дома считают, что теплоносителем в системе служит вода. Это не так

При отоплении паром по трубам и батареям будет циркулировать именно пар

Это не так. При отоплении паром по трубам и батареям будет циркулировать именно пар

Во-первых, чаще всего владельцы дома считают, что теплоносителем в системе служит вода. Это не так. При отоплении паром по трубам и батареям будет циркулировать именно пар.

Исходя из этого, следует правильно выбирать материал арматуры, с которой будет контактировать пар и вода, получаемая при конденсации.

Чтобы избежать ожогов при эксплуатации парового отопления, лучше предусмотреть защиту на радиаторы

Во-вторых, еще на этапе проектирования отопительной системы забывают предусмотреть защиту на батареи и трубы. Пар, движущийся по паропроводу, имеет температуру от 100°С. Он нагревает все элементы конструкции достаточно сильно, что представляет опасность для жителей дома/коттеджа.

В-третьих, при монтаже паропровода и конденсатопровода начинающие мастера забывают предусмотреть уклон в сторону движения пара и воды соответственно.

В-четвертых, некоторые домашние умельцы неправильно подбирают мощность котла. В результате, вместо желаемой температуры в помещении получают +13-15°С. Для ежедневного комфортного проживания такого температурного режима явно недостаточно.

В-пятых, неопытные сварщики могут допустить огрехи при сваривании паропровода. В результате, в любое время трубу может прорвать и поток пара, движущийся под давлением по ней, устремится прямо на человека, находящегося рядом. Это крайне опасная ситуация, о возможности возникновения которой не надо забывать.

Разрабатывая планировку системы отопления, надо не забывать о правильной обводке дверных проемов (+)

Все эти ошибки вероятны при самостоятельном обустройстве системы отопления. Желая сэкономить и выбрав вариант с паром, владельцы решают справиться своими силами, решив не обращаться к профессиональному проектировщику, сварщику и другим специалистам.

Отсутствие личного практического опыта и легкомысленное отношение к процессу может помешать правильному устройству парового отопления. Некоторые из ошибок, допущенных при монтаже, способны не только нарушить привычный уклад жизни, но и серьезно навредить здоровью проживающих в доме.

Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

  • паровой генератор (котел);
  • трубы для прокладки магистрали;
  • радиаторы;
  • контрольно-измерительные приборы;
  • запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

  1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
  2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
  3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
  4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
  5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
  6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
  7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
  8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
  9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
  10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Особенности обогрева частного дома паром

У тепла, доставляемого паром, есть ряд плюсов, которые привлекают внимание рачительных хозяев:

  • установка конструкции обойдётся сравнительно недорого, ремонт и обслуживание также не требуют много средств и времени;
  • оборудование не занимает большие пространства;
  • помещение нагревается в считаные минуты;
  • практически отсутствуют теплопотери;
  • тепло передаётся по трубам и распределяется не только конвекцией, но и излучением;
  • благодаря эффективности устанавливают малое количество радиаторов и даже обходятся только трубами.

Из-за высокой теплоотдачи уменьшают площадь радиаторов и диаметр труб.

Выбирая конструкцию отопления, следует знать не только плюсы.

Есть ряд минусов:

само по себе оборудование шумное; придётся соблюдать осторожность так, как температура труб бывает больше 100 градусов;

поверхности тепломагистрали должны быть закрыты, особенно если в семье дети — чтобы избежать серьёзных ожогов; в помещении будет высокая циркуляция воздуха, устанавливается низкий уровень влажности, что потребует мер по очищению и увлажнению воздуха; при аварии возникает риск получения серьёзных травм — будет бить горячий пар

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
