Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Пожаробезопасность

Некоторые слои кровельного пирога и деревянная стропильная система не могут выдержать воздействие высоких температур, поэтому повышается вероятность возгорания. Для устранения этого риска необходимо применить специальный короб вдоль периметра кровельного отверстия.

Основные монтажные работы

Короб монтируется из бруса, находящегося на уровне с обрешеткой. По его краям фиксируется парогидроизоляция. Для этого делается крестовидный надрез полотна и разворот во внутреннюю поверхность частей материала в форме треугольника. Для обеспечения фиксации необходимо запастись гвоздями с широкой шляпкой или строительными скобами. Также потребуются герметики и клеевая лента.

Устранение течи на крыше возле трубы

Для этого обязательно укладывается дренажный желоб. А само отверстие закрывается внутренним и декоративным фартуками.

Изоляция битумной лентой

Обеспечивает высокий уровень герметизации любого типа поверхности. Она полностью исключает негативное воздействие влаги, так как отличается значительной прочностью.

Элементы, используемые для вывода и герметизации

• Короб оцинкованный.
• Лист накладной потолочный.
• Хомуты стяжные из нерж. стали.

При условии правильности выполнения технических правил, проход дымовой трубы через крышу и кровлю отличается хорошей термоизоляцией, которая добивается путем заполнения внутренней полости базальтовой ватой или прочими жаростойкими материалами. При возможности лучше оставить маленькое пространство с воздухом (5-7 см) между утеплителем и дымовым проводником. Если при монтировании конструкции участвуют проходки, то выбрать нужную деталь стоит с учетом материала, составляющего основу.

Способы соединения сэндвич труб

Существует два основных способа стыковки отдельных элементов сэндвич труб между собой. Рассмотрим их:

• раструбный;
• стыковка гофрированных краёв;
• замковое соединение.

Сборка дымоходной трубы производится по сегментам, которые скрепляются между собой разными способами, наиболее простым и надежным из которых является замковый

В первом случае на одном конце сэндвич детали присутствует более широкая фаска. Установка дымохода, выполненного из сэндвич труб, посредством раструбного соединения отдельных его элементов является наиболее распространённой. Основное преимущество такого варианта стыковки заключается в высоких показателях герметичности канала. Специалисты рекомендуют приобретать трубы под такое соединение в случае, если дымоход прокладывается для отопительного оборудования, функционирующего на газу. Из минусов такой стыковки можно отметить то, что она требует высокой точности.

В свою очередь, стыковка отдельных элементов дымоотводной конструкции посредством гофрированных краёв является более простым мероприятием, однако, требует большого количества герметика для обеспечения герметичности канала. Такой способ подходит в том случае, если вы решили выполнить установку дымохода самостоятельно.

Замок позволяет быстро, надежно и герметично соединить детали дымохода, не используя инструменты.

Сэндвич изделия имеют продольный шов, который может быть двух видов:

• сварной;
• фальцевый.

Трубы со сварным швом применяются в случае устройства дымохода из сэндвич труб для котла, который функционирует на твёрдом топливе. Изделия с фальцевым швом применяют в остальных случаях.

Виды и особенности сэндвич-дымоходов

К этому типу дымоходов относятся многослойные сборные дымоходы из нержавеющей стали или керамики. Они выпускаются в виде готовых элементов, собираемых в единую конструкцию. Оба вида сэндвич-дымоходов имеют свои особенности, но монтаж их в целом похож.

Дымоходы из нержавеющей стали состоят из внутренней трубы, устойчивой к высоким температурам, обернутой слоем негорючего теплоизолирующего материала, защищенного от внешнего воздействия внешней трубой из нержавейки или, у более дешевых дымоходов, оцинкованной стали. Внутренняя труба может быть как из метлла, так и из керамики, такие дымоходы называют комбинированными.

Видео — монтаж комбинированного сэндвич-дымохода

Керамические дымоходы представляют собой трубу из термостойкой керамики, покрытую изнутри высокопрочной глазурью, а снаружи обернутую термоизолирующими матами. Эта конструкция помещается в наружную оболочку из керамзито- или пенобетонных блоков.

Благодаря своей конструкции и слою теплоизолятора сэндвич-дымоходы с внешней стороны никогда не нагреваются до высоких температур, способных привести к пожару. Эта особенность, а также быстрый и легкий монтаж делают их популярными у строителей.

Металлические и керамические дымоходы, несмотря на сходство конструкции, имеют и различия, и основное из них – вес. Полноценный керамический дымоход может весить около тонны, в то время как вес дымохода из нержавейки не превышает пары сотен килограммов. Для керамического дымохода обязателен фундамент, металлическому же достаточно разгрузочных площадок на каждом уровне перекрытий. Вместе с тем дымоходы из керамики более долговечны и прослужат вам минимум 20-25 лет. А металлические конструкции, особенно при эксплуатации каминов с прямыми дымоходами или печей типа буржуйки прогорают уже через 5-10 лет и подлежат замене.

Как выбрать сэндвич-дымоход для дома

камина хай-тек

Материалы, используемые для сэндвич-дымоходов

1. таким образом, что необходимо знать о марках нержавеющей стали, используемой для выполнения сэндвичей.
2. материал марки АISI 430 является наиболее дешевым. Нержавейка отлично подходит для внешних кожухов сэндвич-труб, исходя из того, что осадки, ветер и т.п. внешние воздействия не в состоянии причинить ей вреда. Но для внутренних каналов этой характеристики мало, поэтому они выполняются из других материалов. Помимо всего прочего, имеются некоторые проблемы, связанные с выполнением полноценных сварных швов.
3. материал АISI 439 отличается от нержавейки 430 использованием при изготовлении титановых добавок, что увеличивает ее стойкость к образованию коррозии и механическую крепость. Обычно устройства подобного типа используются для газовых и твёрдотопливных очагов и отопительных котлов незначительный мощности.
4. нержавеющая сталь АISI 316 содержит легирующие добавки, такие как молибден и никель. Подобная методика обеспечивает хорошую антикоррозийную защищенность даже при воздействии сильноагрессивных кислотных сред и неплохую термостойкость. Прекрасно подходят для отопительных котлов, функционирующих на природном газе.
5. нержавейка АISI 304 по своим характеристикам похожа с материалом 316, но в своей структуре обладает меньшим количеством легирующих ингредиентов. Поэтому на конструкции из такого материала невысокая цена, но, к сожалению, и качество намного ниже, чем у всех остальных.
6. чаще всего для строительства дымоходов-сэндвич применяются нержавеющие стали марки АISI 316i и АISI 321. Подобный вариант имеет прекрасную устойчивость к коррозии, высокую пластичность и термостойкость до восьмисот пятидесяти градусов по Цельсию.
7. самым подходящим сплавом, используемым для выполнения дымоходов, считается сталь АISI 310S. Она в состоянии выдержать нагрев до 1000 градусов, исходя из чего используется в дымоходах твердотопливных пиролизных котлов высокой мощности.

ДИАМЕТР ДЫМОВОЙ ТРУБЫТИП И ТОЛЩИНА ТЕРМОИЗОЛЯЦИОННОГО СЛОЯ

Необходимые детали для монтажа сэндвич-дымохода

основные деталиотопительной печи

• – Итак, высота дымохода от уровня кровли до оголовка должна быть не менее пяти метров.
• – Рекомендуемая длина горизонтального отрезка не должна быть больше одного метра. Помимо всего прочего, неодолимо соблюдать уклон в три градуса, что впоследствии позволит организовать сток конденсата в сторону от печи или камина.
• – Сколько должно быть расстояние от сэндвич-трубы до стены дома? Можно отрегулировать этот параметр с помощью специальных регулируемых кронштейнов. Таким образом, расстояние должно составлять не менее двух с половиной сантиметров.
•  – Между соседними кронштейнами на вертикальных отрезках труб расстояние должно составлять два метра, а на горизонтальных и наклонных участках – не больше одного метра.
•  – Отдельно нужно остановиться на высоте дымохода над крышей здания. Так если труба камина со стальной топкой удалена от конька кровли на расстояние до полутора метров, то над коньком она должна возвышаться примерно на пятьдесят сантиметров.

Плюсы и минусы сэндвич-трубок

К достоинствам вентиляционных сэндвич-труб можно отнести:

• несложная сборка, позволяющая при необходимости придавать вентиляционной системе различные формы в зависимости от планировки здания;
• огнестойкий в использовании;
• при установке сэндвич-труб нет необходимости устанавливать фундамент.
• универсальность в местах применения – можно использовать как в помещении, так и на улице;
• отсутствие конденсата и возможность его появления внутри системы – достигается за счет теплоизоляционных и монтажных характеристик;
• легкость конструкции – при установке будет достаточно использовать основные крепежи, не задействуя опорные элементы;
• использование нержавеющей стали смягчает воздействие внешней среды, предотвращая появление ржавчины и, как следствие, частичное разрушение с нарушением герметичности системы вентиляции;
• несущественные габариты и позволяющие сэкономить больше места при размещении системы вентиляции внутри помещения;
• сохраняет тепло вытесненного внутрь конструкции воздуха;

Еще одно преимущество сэндвич-трубки – это приемлемая стоимость. Цена за 1 метр варьируется от 970 до 2900 рублей.

Использование многослойных труб в качестве дымохода для отвода продуктов сгорания считается одной из основных областей применения. Именно такая конструкция позволяет создавать и поддерживать тяговое усилие, необходимое для удаления отходов, образующихся при сгорании

К недостаткам использования сэндвич-трубы специалисты относят только один – это необходимость замены элементов каждые 10 лет.

Это связано с непродолжительным сроком эксплуатации труб этого типа, который напрямую зависит от:

• соблюдение аккуратности при установке;
• отсутствие брака и производственных дефектов.
• правильно подобранное оборудование, на которое устанавливается вытяжка;
• своевременная чистка вентиляционной системы или дымохода (в зависимости от сферы использования);

Срок службы сэндвич-труб рассчитан на 10 лет при правильной эксплуатации, поэтому, минуя десятилетний рубеж, трубопровод, состоящий из таких труб, следует полностью заменить.

Нормативы размера базальтового материала внутри сэндвич-трубы

Толщина среднего слоя в сэндвич-дымоходе, выполняющего роль теплоизоляционного материала, может изменяться от 25 до 60 миллиметров. Сечение конструкции также различается. В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:

• При тепловой мощности не более 3,5 кВт оптимально использовать трубы с размером сечения 0,14 х 0,14 метра.
• При тепловой мощности от 3,5 до 5,2 кВт лучше всего использовать трубы с сечением 0,14 х 0,2 метра.
• При уровне тепловой мощность от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 х 0,27 метра.

Чаще всего установку сэндвич дымохода выполняют с использованием трубы круглого сечения. В этом случае нужно посчитать общую площадь сечения трубы и сопоставить эти данные с информацией в СНиП.

Инструкция по установке сэндвич-дымохода

При установке дымохода из сэндвич-труб не нужно сооружать дополнительный бетонный фундамент, как для керамического или кирпичного дымохода, поскольку легкий вес конструкции является одним из главных достоинств этой системы. Но не стоит думать, что установить его очень просто. Существует несколько нюансов и правил, которые нужно знать еще до того момента, как вы выберете оборудование.
Желательно сперва начертить план будущей конструкции, указав на нем размеры дымохода

Профессионалы-печники, не раз собиравшие дымоход из сэндвич-трубы, призывают обратить особое внимание на такие аспекты, как прохождение конструкции через перекрытия, крышу и тому подобные

Предназначеный для защиты примыканий дымоходов и вентиляции от осадков

К примеру, некоторые владельцы домов начинают устанавливать дымоходную трубу еще до окончания кровельных и отделочных работ, устанавливая топку камина и котел на черновой пол. В таком случае нельзя забывать о высоте стяжки и напольного покрытия, поэтому лучше поставить оборудование для отопления на кирпичи, чтобы конструкция идеально совпадала с отверстием для выхода продуктов горения.

Установку сэндвич-дымохода принято начинать с выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода является отрезком трубы без наличия утеплителя. Если же вы сразу начнете с сэндвич-трубы, то утеплитель обгорит, превратится в камень и дымоход будет неисправен. Неправильный монтаж конструкции может привести к поломке отопительной системы и даже возникновению пожара. Выходной патрубок вставляют в раструб, а затем изолируют стык заглушкой, после чего элементы конструкции друг за другом соединяются. Места соединения фиксируются обжимными хомутами.

Если сохраняется вероятность значительного увеличения давления в дымоходе, места стыков дополнительно перекрывают герметизирующими муфтами. Зачастую при установке дымоходных систем используются специальные герметики для высоких температур, которые используют в местах стыков. Тяга будет лучше, если дымоход максимально герметичен.

Несмотря на хорошие теплоизоляционные свойства сэндвич-дымоходов, в местах прохождения трубы через перекрытия все же существует вероятность нагрева и возгорания материалов, окружающих трубу. Для обеспечения необходимого уровня пожарной безопасности в этих местах рекомендуется укладывать дополнительный слой теплоизолирующего материала. В СНиП представлено еще одно требование, касающееся этого фактора. Расстояние от дымохода до стены должно быть не меньше 25 сантиметров. В конструкцию желательно включать больше элементов, содержащих ревизионные люки, чтобы иметь возможность визуально осмотреть внутренние стены дымохода.

Если есть необходимость в монтаже горизонтальных частей (длина каждого из них не должна быть больше 100 сантиметров), то на этих участках можно воспользоваться тройниками, позволяющими эффективно отводить влагу, которая образуется при конденсации водяных паров.

ЭТАПЫ ПРОВЕДЕНИИ ОБСЛЕДОВАНИЯ

При проведении обследования труб выполняется следующий объем работ, согласно РД 03-610-03 «Методические указания по обследованию дымовых и вентиляционных промышленных труб»:

• анализ имеющейся проектной, исполнительной и эксплуатационной документации;
• наружный осмотр всех конструктивных элементов трубы;
• тепловизионное обследование железобетонной и кирпичной трубы (при необходимости);
• внутренний осмотр газоотводящего ствола или футеровки;
• осмотр межтрубного пространства труб типа «труба в трубе»;
• определение прочности и состояния материалов неразрушающими методами контроля, отбор образцов и проведение лабораторных испытаний (при необходимости);
• определение крена (искривления) и осадки трубы при отсутствии соответствующих измерений;
• исследование изменений характеристик грунтов основания и гидрогеологических условий при наличии недопустимого крена трубы;
• замеры температурно-влажностных, аэродинамических режимов и эксплуатационных параметров газовой среды в случае несоблюдения проектного режима эксплуатации и отсутствия данных по фактическому режиму (при необходимости);
• расчеты несущей способности ствола и конструкций с учетом выявленных дефектов и повреждений категории опасности «А»;
• установление причин повреждений;
• оформление заключения.

Эксплуатация дымоходных сэндвич систем

После монтажа дымохода следует провести пробную топку, чтобы проверить герметичность стыков, убедится, что примыкающие конструкции и материалы не нагреваются.

В первое использование системы может проявиться легкое задымление и специфический запах от нагревания остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке запрещается использовать какие-либо моющие средства. Обзор лучших средств и способов чистки рассмотрены в другой нашей статье.

Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Особенности монтажа

Собирать сэндвич дымоход следует так, чтобы широкая часть внутренней трубы была направлена вверх. У профессионалов этот способ получил название «по конденсату».

Дым в такой конструкции поднимается вверх, а конденсат стекает вниз. Внешняя труба располагается широким концом книзу («по дыму»).

Дымоходы делятся на приставные и внутренние. Плюсы приставного дымохода:

• Легкость обслуживания,
• Расположение вне жилого помещения;
• Нет необходимости устраивать узлы переходы через перекрытия.

Если вы все же решили установить дымоотвод внутри дома — тоже есть определенные плюсы. Он будет меньше подвергаться атмосферным воздействиям, и следовательно, прослужит дольше.

Монтаж дымохода следует вести снизу вверх, по направлению дыма. Присоединении обязательно использовать жаростойкий герметик.

Минимальное расстояние от корпуса дымоотводящей системы до потолков и конструкций перекрытия –перечисленный в СНИП (см. выше). Нарушать требования нельзя, это чревато возникновением возгорания конструкции.

Наклонные участки должны быть гладкими, с сечением не меньше сечения вертикального дымового канала.

Разновидности

«ECO FLUE» предлагает дымоходы из стали в Москве различных модификаций:

• Одноконтурные – предложены с различными фасонными элементами. К трубе в комплекте могут прилагаться тройники и отводы, ревизии. Мастера используют одноконтурные дымоходы оцинкованные в Москве при проведении внутренних работ, связанных с обустройством и запуском отопительной системы. Такие дымоходы оцинкованные специалистами дополнительно утепляются. Это позволит исключить образование конденсата.
• Двухконтурные дымоходы из оцинкованной стали – поставляются комплектом с утеплителем, наружной и внутренней трубой. Относятся к сэндвич-группам, обеспечивают высокий уровень КПД, практически полностью исключают возможность образования конденсата.

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба. Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров

Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

• по дыму;
• по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

Вентиляционные системы: виды и основные составляющие

Систему вентилирования воздуха выбирают, ориентируясь на материал, из которого строится частный коттедж, место его расположения и количество постоянных жителей. В частном доме устанавливают следующие системы вентиляции:

• Естественная вентиляция. Ее устанавливают в домах из бруса (бревна), кирпича, газо-, шлако- и пеноблоков, керамзитобетона (блочного и монолитного), самана. Такой способ выгоден, если постройка располагается в экологически чистой местности — свежий воздух не нуждается в очистке, дополнительные средства на установку фильтров не нужны. Для поддержки естественной приточной вентиляции (которая осуществляется за счет эффекта тяги) устанавливаются стеновые и оконные приточные клапаны (переходники). Второй способ, позволяющий следить за объемом поступающего воздуха — установка жалюзийной вентиляционной решетки.
• Принудительная вентиляция. Она крайне рекомендуется в постройках из сэндвич- и вакуумных панелей, в каркасных домах (канадская технология), в домах из пенополистиролбетона. Такая система монтируется и в домах, возведенных из других материалов, если строение расположено в районе с сомнительной чистотой воздуха — в городской черте, вблизи автотрассы. Принудительная вентиляция способна эффективно очищать поступающий в помещение воздух от уличной пыли и сажи, выхлопных газов, пыльцы растений. Для организации принудительной вентиляции (приточной, вытяжной или смешанного типа) используют трубы, вентиляторы и фильтры (с разной степенью очистки). Если циркуляция воздуха идет по вентиляционным трубам, система называется канальной; если воздух подается через стеновые и оконные клапаны — бесканальной. В системе также присутствует воздушный клапан (для регуляции потока), шумоглушитель и калорифер (для нагрева холодного воздуха).

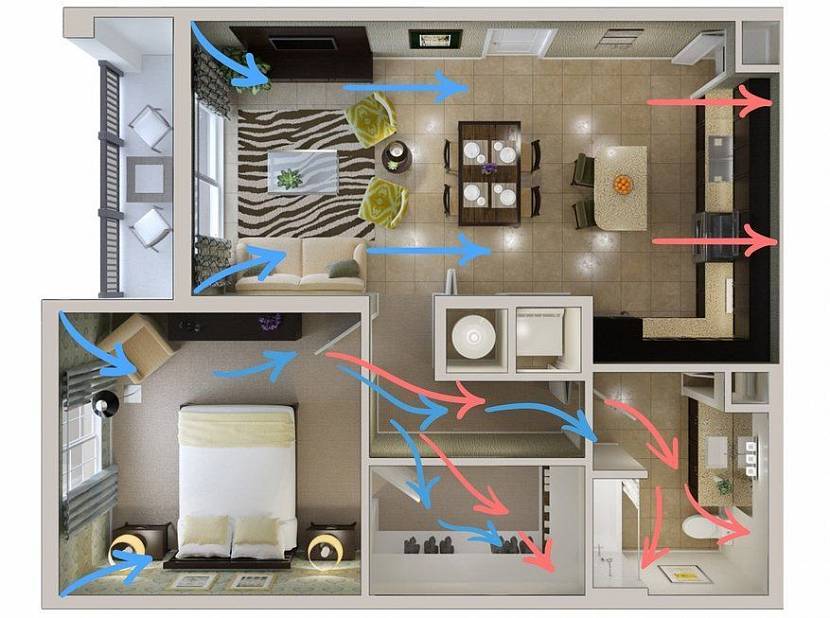

Схема притока и вытяжки воздуха в частном домеИсточник oblacco.com

Смешанная вентиляция. Может стать эффективным решением при комбинировании с системой естественной вентиляции. В этом случае часть системы (например, приток воздуха извне) работает в естественном режиме, а вытяжка отработанного воздуха принудительная, или наоборот. Обычно принудительные вытяжки монтируют в помещениях с регулярным загрязнением воздуха — в котельной, на кухне, в санузле. В устройстве смешанной системы используются элементы систем с естественной и принудительной тягой.

Расчет вентиляционной системы и выбор диаметра труб

Для того, чтобы любая система бесперебойно обеспечивала приток свежего воздуха и удаление использованного, при проектировании выбирают вид системы (естественная или принудительная), определяют необходимый объем поступающего воздуха. Он рассчитывается не по площади дома, а по количеству людей, постоянно проживающих в доме.

Нормами предусмотрена скорость воздухообмена 3 м³/ч на одного человека. Например, если в доме живет четыре человека, в жилье каждый час должно поступать 12 м³ воздуха, и такое же количество выводиться. Очевидно, что для качественного воздухообмена выбор вентиляционных труб играет решающую роль. Расчет диаметра вентиляционных труб удобно делать после того, как определены параметры и материал системы. Распространенным размером труб для бытовой вентиляции является диаметр 100 мм; к нему проще всего подобрать вентилятор, решетку и другие элементы.

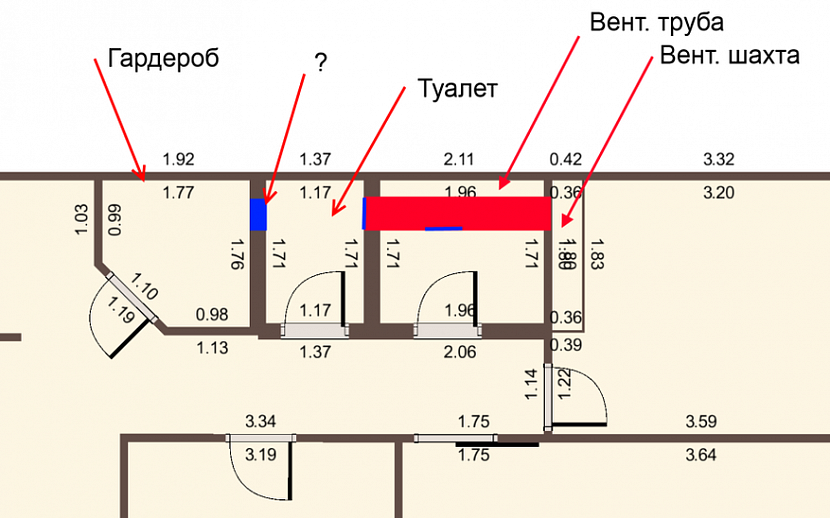

Проект вентиляции гардеробаИсточник mastergrad.com

Основные элементы вентиляционной системы

Система располагает несколькими функциональными элементами и комплектующими:

• Трубы вентиляции. Выбираются, исходя из расчетных параметров.
• Фасонные изделия. Позволяют соединить отдельные компоненты или организовать поворот, разветвление или изменение угла в системе. К фасонным элементам относятся соединители (объединяют трубы как одного, так и разных диаметров), повороты (позволяют изменить направление воздуховода без изменения плоскости), тройники (позволяют создать ответвление). Могут использоваться как фитинги (изделия с резьбовым или муфтовым соединением), так и детали на фланцах или соединяемые сваркой.
• Крепёжные элементы. Вспомогательные элементы, упрощающие монтаж системы.
• Вентиляторы, шумоглушители.
• Нагреватели, клапаны, решетки, воздушные фильтры. Используются в принудительных системах.

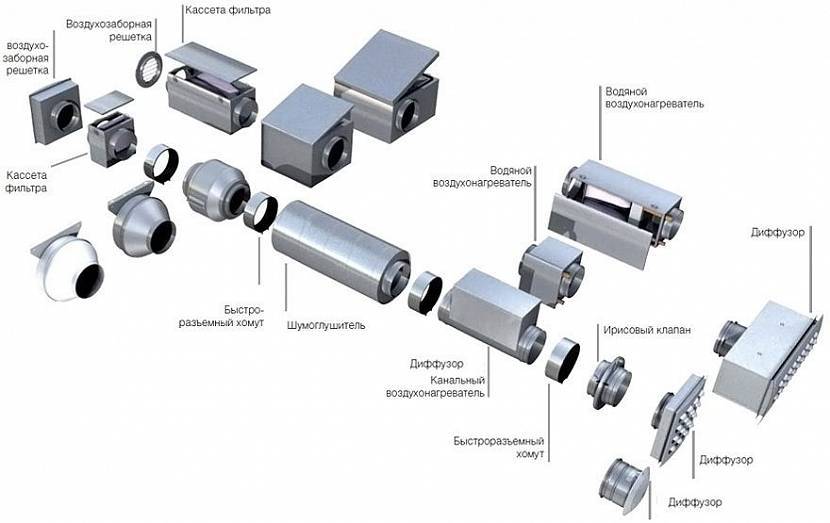

Вариант приточной вентиляции с фильтрациейИсточник tarifi.info

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Как сделать вывод на крышу

Правильный вывод системы сэндвич-дымохода на крышу, наверное, самый сложный этап при его монтаже. Для этого нужно воспользоваться специальным элементом, называющимся крышной разделкой. Эта конструкция из металла предотвращает вероятность соприкосновения трубы с кровельными материалами.
При выборе крышной разделки нужно знать угол наклона кровельного покрытия. Стандартные конструкции позволяются выводить дымоход с уклоном 35-55 градусов или 15-35 градусов.

Изначально нужно отметить маркером или строительным карандашом тот участок, на котором предполагается вывод дымоходной трубы через кровлю. Затем по намеченной разметке с внутренней стороны кровельного покрытия делают отверстие. Оно должно быть достаточно большим, чтобы труба свободно могла пройти через него.

Далее изнутри устанавливается подкрышный лист, а снаружи закрепляется крышная разделка, чья конусная часть регулируется в зависимости от угла наклона кровли. Края разделки нужно завести под конек или кровельный лист. После того, как сэндвич-дымоход был выведен на кровлю, нужно позаботиться о достаточной высоте конструкции и оформить края трубы защитными материалами.

Для того, чтобы улучшить герметичность стыка дымоотводной трубы и разделки, следует использовать специальный фартук с регулировкой. После его монтажа можно устанавливать следующий элемент конструкции. Остается только нарастить трубы до нужной высоты и на её окончание установить необходимые элементы, такие как флюгер, грибок, искрогаситель и тому подобные.
