Виды гидроаккумуляторов
Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.
- Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
- Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
- Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.
Виды гидроаккумуляторов
Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.
- В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
- Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.
Гидробак открытого типа
Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).
Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.
Монтаж гидробака открытого типа
Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.
К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу
Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.
Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.
Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем
Выбор мембранного расширителя
Какую разновидность выбрать (открытого или закрытого типа)
Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.
Рассмотрим отличия и определимся с рациональным выбором.
Расширительный бак с мембраной (закрытый)
При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.
Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.
Открытый расширительный бак
Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.
Открытые баки используют редко из-за недостатков:
- массивная конструкция;
- создаются благоприятные условия для процесса коррозии;
- нельзя использовать при высоком давлении.

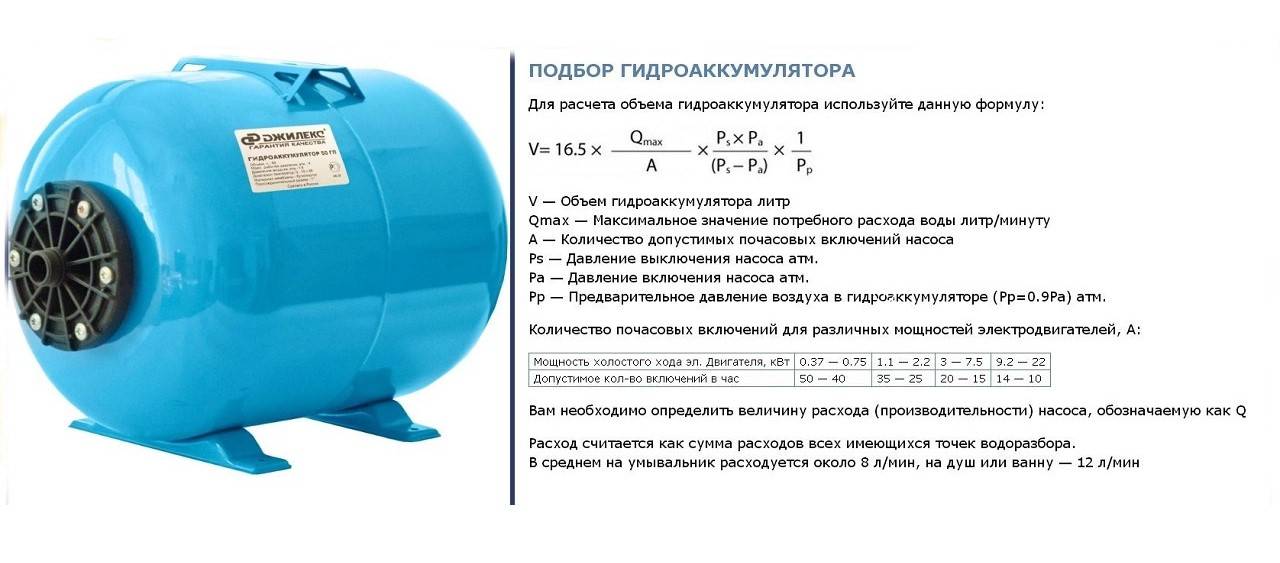

Как определить необходимый объем расширительного бака
Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.
Способ 1
Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.
Способ 2
Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:
V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.
Где:
V – количество жидкости в системе;
Bt – коэффициент, учитывающий расширение воды при изменении температуры;
P min – исходное значение давления;
P max – разрешенное давление. Используется при расчете предохранительного клапана;
Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:
Образец расчета:
Количество воды в установке 800 литров;
Bt для воды с температурой 85 градусов составляет 0,034;
Исходное давление – 1,5;
Предельное давление – 5.0;
Величину коэффициента заполнения находим по таблице – 0.58
Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.
Полученный результат умножают на коэффициент резерва равный 1,25.
Полный объем: 67*1,25 = 83,75 л.
Выбираем бак, который по объему близок этому значению.
Допускается пользоваться таблицами. В качестве теплоносителя – вода.
В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта
Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема
Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака
Способ 3
Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.
Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.
Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.
Как определить диаметр трубы, идущей к расширительному баку
Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:
Зачем нужен гидроаккумулятор его отличие от расширительного бака
Для примера можно рассмотреть систему водоснабжения в частном доме, подача воды в которую осуществляется с помощью электрического насоса.
При внешней схожести формы двух гидротехнических приборов, они имеют разные функции, различающиеся не только по цвету – гидроаккумуляторы синие, а расширительные баки красные – но и выполняющие разную работу.
Гидроаккумулятор и расширительный бак
Оба устройства работают по схожему принципу и работают с одной целью – бесперебойная работа домашнего водопровода и отопительной системы.
Расширительный бак используется в основном в системах отопления и несет в себе функцию снижения давления жидкости, тем самым предохраняя трубы и соединительные детали от преждевременного выхода из строя, приводящей к их замене.
В расширительном баке емкость для жидкости разделена пополам с помощью подвижной перегородки. В одной части находится воздух, а в другой вода.
При нагревании вода, расширяясь, давит на мягкую перегородку, сжимая воздух, находящийся с другой стороны, снимая тем самым избыточное давление в отопительной системе.
При понижении температуры происходит обратный процесс – сжатый воздух толкает воду в систему, предотвращая образование воздушной пробки.
Гидроаккумулятор используется при монтаже домашнего трубопровода. Емкость гидроаккумулятора внутри тоже разделена на два резервуара, но по другому принципу.
Вода в ней не контактирует со стенками, поскольку находится в специальной мембранной камере, которая окружена сжатым воздухом. Мембрана выполнена из полимерных материалов, стойких к высоким и низким температурам и химическому воздействию.
Давление в гидроаккумуляторе
В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.
Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.
Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.
Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак. Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода
Поэтому большинство устройств выдерживают давление 10 атм
Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.
Что это?
Даже само название говорит за себя – расширительный бак нужен для расширения всего контура обогрева дома или труб водоснабжения, по которым течет горячая или холодная вода. Дело в том, что во время нагрева жидкость увеличивается в объемах, а трубы, по которым она течет, своих физических параметров не меняют – их эластичность стремится к абсолютному нулю. А значит, давление внутри труб и всей установки будет повышаться, что может привести к повреждениям – возникают так называемые гидроудары, а в результате их – разрушение отдельных элементов установки или контуров из труб. Это касается в основном системы отопления, но и к горячему водоснабжению имеет отношение в полной мере. акое давление воды в водопроводе многоквартирного дома, Вы можете прочитать в нашей статье.
Выбор расширительного бака для систем отопления и водоснабжения
Чтобы избежать гидроударов, инженеры придумали включать в систему небольшой резервуар, наполненный воздухом, то есть тем веществом, что, в отличие от воды, сжимается. И если давление в трубах во время нагрева воды будет увеличиваться, то благодаря этому бачку оно повысится совсем незначительно. «Подбор расширительного бака онлайн, Вы можете прочитать в нашей статье».
Схема работы гидроаккумулятора
Гидроаккумулятор в системе водоснабжения
Водоснабжение частного дома из скважины с использованием расширительного бака
Еще такой бак порой применяется и для создания резервного запаса холодной воды и обеспечивает поставку жидкости в любое место системы за считанные минуты. При этом средний объем емкости – около 30 л.
Мембранный расширительный бак
Для системы, обеспечивающей дом водой, чаще всего применяют баки, оснащенные мембранами. Это относительно небольшая емкость, внутри которой имеется диафрагма, изготовленная из эластичного материала и разделяющая устройство на две части – с воздухом и безвоздушную, вернее, водную. Когда система водоснабжения работает, то водная камера заполняется жидкостью и, воздействуя на мембрану, сжимает ее, уменьшая объемы части воздушной, увеличивая давление в ней. Как только давление достигнет определенного уровня, насос, нагнетающий воду, остановится. А его включение происходит, когда давление снизится до минимальных значений.
Разновидность прибора с жестко закрепленной мембраной
Такой бак позволяет обеспечить бесперебойную работу системы водоснабжения и устойчивый расход воды в любом доме, даже в многоэтажном.
Водоснабжение без гидроаккумулятора
Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:
- использование насоса для подачи воды к точкам водоразбора напрямую;
- подключение накопительного бака.
Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.
Вариант #1 – подключение насоса напрямую
Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.
Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)
Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.
- размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
- устанавливаем дождеватели, капельную систему, шланги для полива;
- обустраиваем насосную группу – поверхностный агрегат и реле давления;
- подключаем подачу воды, тестируем систему на протечки;
- если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
- производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
- подключаем контроллер и датчик дождя;
- проверяем работу всех элементов системы.
Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.
Вариант #2 – схема с накопительным баком
С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.
Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос
Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.
После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.
По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии
Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.
Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.
Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.
Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют
Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.
В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.
Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.
Принцип работы гидроаккумулятора
Электронасос забирает воду из резервуара и закачивает её в мембрану гидроаккумулятора для водоснабжения. На момент достижения заданного порога давления срабатывает реле, насос отключается, подача воды прекращается. Обратный клапан исключает ход воды в обратном направлении, сохраняя давление.
В случае, когда вода тратится и давление понижается, насос вновь запускается, обеспечивая пополнение объёма мембраны. Эффективность узла зависит от объёма гидробака и установленного показателя давления. Показатель, при котором срабатывает реле, можно корректировать.
Важно! В процессе эксплуатации в мембране скапливается растворённый воздух. Это понижает эффективность работы узла. Необходимо производить регулярное стравливание воздуха
Частота обслуживания зависит от объёма самого бака и того, насколько активно эксплуатируется система. В среднем, раз в три месяца
Необходимо производить регулярное стравливание воздуха. Частота обслуживания зависит от объёма самого бака и того, насколько активно эксплуатируется система. В среднем, раз в три месяца.
Выполнение установки расширительного бака
Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.
В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.
Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках
Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.
Шаг 1: Подбор компонентов для подключения бака
Шаг 2: Уплотнение резьбы на фланце гидробака
Шаг 3: Установка американки перед реле давления
Шаг 4: Подключение к схеме реле давления
Шаг 5: Подсоединение манометра
Шаг 6: Сварка труб для отводящего колена
Шаг 7: Фиксация колена для водопровода
Шаг 8: Крепление трубы от насоса к реле
Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.
Шаг 9: Погружение участка системы в кессон
Шаг 10: Сборка участка водопровода в кессоне
Шаг 11: Удаление крышки для подключения электрики
Шаг 12: Фиксация кабеля питания насоса
После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.
Устройство гидроаккумулятора
Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.
Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.
В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.
Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.
Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.
В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.
В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.
Как и где ставится расширительный бак
Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?
Открытая система
В этом случае ответ подскажет простой здравый смысл.
Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.
Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:
- Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
- Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
- Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
- Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.
Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.
Закрытая система
Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.
Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.
Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.
Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.
- Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
- Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
- Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
- Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
- Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
- Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
- Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.
Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.
