Строение газоанализаторов
Переносные модели имеют небольшой вес и подходят для домашнего использования. Здесь также имеются специальные датчики и подробное руководство по эксплуатации газоанализатора. В некоторых моделях отсутствует механизм сигнализации. На экране отображается подробный состав воздушных масс в пределах исследуемой зоны.
Портативные и стационарные приборы требуют определенных навыков при работе с подобной конструкции.Эти модели предназначаются для длительного исследования, которое предполагает беспрерывную работу конструкции. Они имеют большой вес и внушительные габариты.
Классификация по форм-фактору:
По форм-фактору, устройства можно разделить на на:
- Стационарные газоанализаторы — устройства, предназначенные для стационарной установки в рабочей зоне промышленных заводов и комбинатов, химических лабораториях, на нефтеперерабатывающих и газодобывающих предприятиях и других производствах
- Портативные газоанализаторы — устройства, индивидуального применения, которые служат дополнительной защитой к стационарным анализаторам газа
- Переносные газоанализаторы — устройства, занимающие промежуточную нишу между стационарными и портативными. Больше по размеру, чем портативные устройства, но обладают и большими возможностям. Подходят для небольших предприятий.
Газоанализаторы – это незаменимые устройства, которые используются как на производстве, так и в быту и позволяют определять качественный и количественный состав загрязняющих веществ в рабочей зоне или любом другом помещении, где есть опасные факторы утечки вредных веществ и газов.
Лучшие портативные газоанализаторы
Модели подобного типа отличаются компактностью и получают питание от батареек либо аккумуляторов. Они удобны при необходимости частого перемещения, во время работы на улице и в труднодоступных местах.
Ridgid CD-100
5
★★★★★оценка редакции
100% покупателей рекомендуют этот товар
Интуитивно понятная кнопочная панель упрощает управление прибором, а зонд длиной 400 мм облегчает проведение замеров в труднодоступных местах. Калибровка не требует от владельца специальных знаний и производится автоматически.
Прочный корпус надежно предохраняет основные элементы от повреждений и не выскальзывает из рук. Вес устройства составляет 0,45 кг.
Диапазон измерений составляет до 6400 частей на миллион. Параметры чувствительности поддаются настройке. Это гарантирует высокую точность обнаружения утечки. Громкая сигнализация своевременно оповестит об опасной концентрации газа. При выходе датчика из строя пользователь может заменить его самостоятельно.
Достоинства:
- удобство обслуживания;
- простая настройка;
- длинный зонд;
- прочный корпус;
- высокая чувствительность.
Недостатки:
высокая цена.
Ridgid CD-100 подойдет для обнаружения в воздухе водорода, пропана, метана, этилена, аммиака и других газов. Профессиональный прибор, который необходим при монтаже и обслуживании трубопроводов различного назначения.
Мегеон 08002
4.9
★★★★★оценка редакции
95% покупателей рекомендуют этот товар
Модель способна работать в труднодоступных местах благодаря длинному зонду. Интуитивно понятный интерфейс и маркировка кнопок универсальными пиктограммами упрощают использование устройства неопытному владельцу. Владелец имеет возможность установить порог срабатывания тревоги.
Рабочая температура прибора составляет от -10 до +50 °С. Габариты аппарата — 158х65х30 мм. Он получает питание от съемного аккумулятора емкостью 1000 мА·ч. Кроме АКБ, в комплект входит зарядное устройство и кейс для хранения.
Достоинства:
- быстрый отклик;
- удобная настройка;
- отсутствие «эффекта памяти» АКБ;
- компактность;
- длинный зонд.
Недостатки:
высокий расход энергии.
Мегеон 08002 способен быстро определять концентрацию горючих газов в воздухе. Универсальный выбор для применения в химической, металлургической промышленности или в быту.
Testo 317-2
4.8
★★★★★оценка редакции
91% покупателей рекомендуют этот товар
Особенностью модели является наличие громкого динамика. С его помощью прибор своевременно оповещает о готовности к началу работы или превышении допустимой концентрации газа в помещении. На ярком ЖК-экране отображаются также сведения об уровне заряда аккумулятора.
Время отклика составляет 5 секунд. Небольшие габариты и малый вес (0,3 кг) позволяют использовать устройство в труднодоступных местах. Анализатор устойчив к сложным условиям эксплуатации и выдерживает температуру от -20 до +50 °С. Способен проработать на одном заряде около 4 часов.
Достоинства:
- компактность;
- удобство хранения;
- понятный интерфейс;
- широкий экран;
- температуростойкость.
Недостатки:
отсутствие подсветки дисплея.
Testo 317-2 стоит приобрести для диагностики утечек газовых трубопроводов. Мобильный прибор подходит для всепогодной эксплуатации.
CEM GD-3300
4.8
★★★★★оценка редакции
87% покупателей рекомендуют этот товар
При изменении концентрации газа аппарат мгновенно откликается визуальной и звуковой сигнализацией. Оператор имеет возможность самостоятельно определять порог срабатывания с помощью регулятора чувствительности. Эргономичная рукоять с рельефной поверхностью обеспечивает надежное удержание устройства.
Рабочая температура составляет 0…+50 °С, длина зонда — 360 мм. Прибор получает питание от двух батареек типа R14C и способен непрерывно функционировать на протяжении 8 часов. Время отклика не превышает двух минут, что гарантирует своевременное оповещение владельца об утечке.
Достоинства:
- гибкий зонд;
- удобство транспортировки;
- простая настройка;
- длительная работа;
- достаточно быстрый отклик.
Недостатки:
нельзя использовать при отрицательных температурах.
CEM GD-3300 будет полезен для обнаружения в воздухе вредных примесей различного типа. Он эффективно устанавливает содержание бутана, метана, пропана, аммиака, сероводорода и других газов.
Классификация по форм-фактору:
По форм-фактору, устройства можно разделить на на:
- Стационарные газоанализаторы — устройства, предназначенные для стационарной установки в рабочей зоне промышленных заводов и комбинатов, химических лабораториях, на нефтеперерабатывающих и газодобывающих предприятиях и других производствах
- Портативные газоанализаторы — устройства, индивидуального применения, которые служат дополнительной защитой к стационарным анализаторам газа
- Переносные газоанализаторы — устройства, занимающие промежуточную нишу между стационарными и портативными. Больше по размеру, чем портативные устройства, но обладают и большими возможностям. Подходят для небольших предприятий.
Газоанализаторы – это незаменимые устройства, которые используются как на производстве, так и в быту и позволяют определять качественный и количественный состав загрязняющих веществ в рабочей зоне или любом другом помещении, где есть опасные факторы утечки вредных веществ и газов.
Принцип работы газоанализатора
Принцип работы газоанализатора
В результате анализа находится объем и качество компонентов воздуха. Принцип действия газоанализатора бытового газа основывается на исследованиях реакции составляющих газовой смеси на изменения параметров среды.
Оптические приборы используют способ масс-спектрометрии физического измерения массы электрических частиц для исследования вещества. Денсиметрические анализаторы газа работают с плотностью вещества и находят содержание углекислоты.
Магнитные приборы находят концентрацию кислорода, который активно воспринимает магнитные колебания. Ультрафиолетовые анализаторы выявляют галогены, ртутные пары, органику. Термометрические устройства измеряют теплопроводность компонентов, работают с многокомпонентными составами топлива.
Что измеряет газоанализатор
Многофункциональное устройство измеряет несколько видов газовых смесей
Газоанализаторы для квартиры и дома ставятся, чтобы отслеживать концентрацию угарного газа в атмосфере, применяются в системах отопления. Пользоваться газоанализатором можно при работе газового оборудования в теплоэлектростанциях и на опасных участках химического производства.
Все виды газоанализаторов выполняют измерения:
- дифференциального напора газа;
- скорости потока и количественного расходования смеси.
Устройство газоанализатора
Несмотря на множество конструкционных вариаций прибора, существует набор базовых компонентов, которые присутствуют в каждой модели. В первую очередь это корпус, в который заключены все рабочие элементы газоанализатора. Дело в том, что такие аппараты требуют высокой степени защиты, поэтому к внешней оболочке следует предъявлять серьезные требования. Практически каждый прибор требует питания энергией — соответственно, аккумулятор также можно рассматривать как обязательную часть устройства. Далее стоит перейти к более ответственному компоненту. Это первичный преобразователь, то есть датчик газоанализатора или чувствительный элемент, обеспечивающий непосредственные данные для измерения.
Надо сказать, что существует несколько видов таких сенсоров, в том числе термокаталитические, инфракрасные и электрохимические. Задача данного элемента заключается в преобразовании искомого компонента газового состава в электрический сигнал. После этого в работу вступает измерительно-показывающее устройство, которое обрабатывает данный сигнал и демонстрирует его показатели в виде индикации или отображения на дисплее. Теперь стоит рассмотреть виды существующих газоанализаторов.
Классификация газоанализаторов
Рассматриваемые в данной статьи приборы имеют множество модификаций и могут классифицироваться сразу по нескольким категориям.
По функционалу:
- Индикаторные – они способны выдавать качественную оценку газовой субстанции по наличию вещества, подлежащего контролю. Данные будут отображаться несколькими точечными индикаторами. Когда горят полностью все индикаторы – это означает, что контролируемых компонентов присутствует слишком много, а когда один – два – то это означает нормальный уровень. К этой же группе можно отнести и течеискатели – они оснащены специальными зондами (или же пробозаборниками), благодаря которым и выявляется место протечки в трубопроводе.
- Сигнализирующие – они имеют один или несколько сигналов по порогам. Их оптические индикаторные элементы срабатывают визуально или со звуком в случае, когда концентрация вредной смеси достигнет порогового показателя.
- Непосредственно газоанализаторы – они приспособлены выдавать оценку концентрации газовой смеси по ее массе или объему. Обычно дополняются еще и пороговым оборудованием, оснащенным цифровым/аналоговым сигналом или даже принтером.
По конструктивным особенностям:
- Стационарные образцы – габаритные и массивные, они предназначены для бесперебойной работы. Используются для осуществления контроля за рабочей территорией индустриального предприятия, регистрируют степень загазованности как в самом помещении, так и в окружающей среде. Данное оборудование направлено на исследование концентрации газов, и в особенности – их предельно допустимых значений. Обладают интегрированными пороговыми датчиками, которые при возникновении угрозы превышения пределов загазованности включают сирену, запускают автоматическую вентиляцию, закрывают специальный отсекающий клапан.
- Переносные образцы – чуть менее габаритные аппараты, которые легко транспортировать с одного объекта на другой и достаточно просто запустить в рабочем режиме. Применяются они в нефтегазовой индустрии, коммунальных отраслях, а также во время осуществления экологического контроля и при лабораторных исследованиях. В большинстве случаев ими пользуются органы МЧС, санитарного надзора, а также компании по монтажу и наладке систем кондиционирования, вентиляции и отопления. Отдельные модели применяются в гражданском строительстве подразделениями промышленной безопасности и охраны труда организаций.
- Портативные образцы – их отличает компактность и легкость. Используются они в сфере добычи, транспортировки, переработки нефти и газа, а также в водоканалах, тоннелях и колодцах. Их возможно встретить на АЗС и в других местах, где необходимо соблюсти персональную безопасность сотрудников. Также ими пользуются экологи на выездных работах во время проведения мониторингов состава воздуха в жилых зонах или на промышленных предприятиях. Данные аппараты оборудованы визуальной и звуковой сигнализацией, могут быть дополнены инфракрасным портом (или иными другими модулями для беспроводной передачи данных) в целях отправки результатов на «материнскую» станцию.
По количеству измеряемых компонентов:
- Промышленные узконаправленные (в конкретной отрасли) обычно приспособлены выявлять лишь один-два компонента;
- Автомобильные – в обязательном порядке четыре (но могут и больше);
- Профессиональные лабораторные модели могут определять до 50 компонентов.
Эксплуатация
После покупки датчика необходимо определить состав газа, на который будет направлена его работа. Затем настраивают чувствительные элементы прибора. Сегодня большинство из них ориентировано на различные свойства газа.
Чтобы датчик начал работать, его сначала подключают к электрической цепи. Когда на индикаторной полоске загорятся светодиоды, техника начнет работать. Затем прибору нужно дать немного времени прогреться.
Если вы приобрели прибор с сигнализатором, то нужно подключить его к телефону. После этого можно запустить специальное приложение и проверить подключение. Через него можно будет удалять и добавлять устройства, на которые должен поступать сигнал.
Во время эксплуатации особое внимание рекомендуется уделить диагностике. Так, периодически следует просматривать все элементы устройства и испытывать его работоспособность. Сделать это можно при помощи простой газовой зажигалки
Ее надо поднести к чувствительному элементу прибора, при этом не зажигая
Сделать это можно при помощи простой газовой зажигалки. Ее надо поднести к чувствительному элементу прибора, при этом не зажигая.
Работоспособный аппарат должен отреагировать на чрезмерную концентрацию смеси и просигнализировать об этом. Следует также проверить, хорошо ли слышно тревожный сигнал об утечке. После уменьшения концентрации устройство должно самостоятельно вернуться в свое первоначальное положение.
О газоанализаторе с электромагнитным клапаном смотрите далее.
Критерии выбора прибора для анализа загазованности
Выбор газоанализатора зависит от предполагаемой сферы применения
При покупке проверяется соответствие запросам по нормам РФ, корпоративным регламентам охвата замеров и степени сигнализации. Контролируется соответствие указанного в паспорте уровня защиты от взрыва, тому, что есть на месте применения.
Выбор проходит с учетом параметров:
- тип канала измерения;
- вид отбора пробы (внутренний, внешний, диффузионный);
- возможность работы автономно на аккумуляторах в мороз;
- дополнительные функции.
Учитывается число исследуемых компонентов, т. к. от их наличия зависит стоимость.
Особенности таких приборов
Достоинствами портативных газоанализаторов являются их компактность и малый вес.
Приборы входят в число средств индивидуальной защиты, которыми обеспечиваются работники опасных производств. При превышении в воздухе концентрации определённых веществ приборы подают соответствующий сигнал. Использовать портативные газоанализаторы можно в любых помещениях и условиях.
Газоанализаторы применяют для определения:
Приборы имеют невысокую стоимость, что позволяет приобретать их для личных целей. Современные портативные газоанализаторы способны измерять в смесях концентрацию сразу нескольких веществ. Производители выпускают приборы различного типа, основывающихся на различных принципах работы.
Правила выбора
Чтобы правильно выбрать прибор для контроля воздуха рабочей зоны, нужно, прежде всего, исходить из перечня примесей, которые нужно определять. Кроме того, имеет значение класс опасности примесей: есть модификации устройств для взрывоопасной и взрывобезопасной среды.
Образцы моделей промышленных газоанализаторов представлены на фото:
В зависимости от поставленных задач – общий это контроль, локальный или индивидуальный, выбирают стационарные, переносные либо портативные модели газоанализаторов. И, наконец, устройства с разным принципом действия имеют присущие им преимущества и недостатки.
Так, термохимические устройства имеют низкую стоимость, но при этом непродолжительный срок службы датчика газоанализатора, невысокое быстродействие и чувствительность, небольшой диапазон измеряемых концентраций. Термохимические анализаторы используют преимущественно для контроля воздуха производственной зоны на содержание горючих газов, например, СО.
Электрохимические анализаторы занимают среднюю ценовую позицию. У них высокая чувствительность, широкий диапазон определяемых веществ, низкое потребление энергии. Вместе с тем, они имеют крупные габариты, сложны в обслуживании.
Оптические приборы имеют прекрасное быстродействие, высокую избирательность и чувствительность. Диапазон их измерения охватывает практически весь спектр возможных загрязнений. При этом стоимость оптических газоанализаторов – самая высокая.
Какие средства СИЗ относятся к средствам защиты кожи, мы расскажем в этом материале.
Если вам интересно узнать, какой срок эксплуатации у защитной каски, читайте эту статью.
Самые распространённые приборы
Наиболее распространёнными устройствами, входящими в состав трёх отмеченных групп, выделяются оптические и электрохимические конструкции. Их привлекательность обусловлена возможностью производства измерений в состоянии режима реального времени. При этом технологически приборы поддерживают многокомпонентный анализ с возможностью сохранения результатов в микросхеме памяти.
Пример из группы оптических газоанализаторов – приборов, получивших наибольшее распространение в самых разных областях. Оптические анализаторы газовой среды обладают высокой точностью измерений
Для промышленной сферы подобные устройства являются незаменимым оборудованием. Особенно там, где требуется постоянный контроль выбросов или анализ технологических процессов. В таких случаях газоанализаторы нередко выступают как системы непрерывного мониторинга процесса промышленного производства, используются в исследованиях экологической обстановки.
Для выбора под применение в бытовой среде газоанализаторы указанных типов тоже предпочтительны.
Лучшие стационарные газоанализаторы
Стационарные газоанализаторы оптимальны для установки рядом с котлом или газовой колонкой в котельной частного дома. Еще их используют в общественных местах (школы, больницы, офисы и кабинеты), чтобы получать данные о качестве воздуха и регулировать проветривание, а также работу системы вентиляции. Допустимым порогом качественного воздуха является значение 800 ррм. Выше этого числа состав считается удовлетворительным или опасным.
СЕМ DT-802 481769
Рейтинг: 4.9
Эта модель рассчитана на распознавание углекислого газа в воздухе. У нее прямоугольный корпус, предназначенный для размещения на стене. Сзади предусмотрено отверстие под фиксацию на саморез. Устройство имеет чувствительность в диапазоне от 0 до 9999 ррм. Его можно эксплуатировать при температурах от -5 до +50 градусов. В темное время увидеть показания легко благодаря яркой подсветке экрана. Газовый сенсор корректно работает при влажности воздуха от 1 до 90%. Погрешность течеуловителя не превышает 5%. Стильный дизайн позволяет использовать товар в общественных местах и офисах.
Настенный газоанализатор лучший по времени отклика, составляющему 2 секунды. Как только в комнату начнет поступать CO₂, прибор сразу известит звуковой сигнализацией. Еще сенсор удобен прямым подключением к сети электропитания, поэтому его можно держать включенным круглые сутки. Наличие часов на крупном экране нравится покупателям в отзывах и расширяет функционал прибора.
Достоинства
- крупный дисплей, показания которого видно с расстояния 2-3 м;
- разрешена круглосуточная эксплуатация;
- корректно работает при отрицательной температуре -5 градусов;
- есть подсветка экрана.
Недостатки
- лишь для стационарного использования;
- нет аккумулятора — только питание от сети.
BG 2202 Brennenstuhl 1290460
Рейтинг: 4.8
Второй товар, достойный места в обзоре лучших — это BG 2202 Brennenstuhl. Газоанализатор от немецкого бренда относится к моделям потолочного типа и устанавливается над кухонными плитами или в котельной. Его можно использовать в частном доме, на даче или в квартире. Прибор подключается к сети 220 В и в беспрерывном режиме сканирует качество воздуха в помещении. Когда течеискатель обнаруживает повышенную концентрацию углекислого газа, то срабатывает звуковая сигнализация. На корпусе загорается красный диод, который не гаснет, пока сирена не будет отключена на пульте. Это помогает быстрее локализовать место утечки в просторном здании, где таких потолочных датчиков может быть 10-20 единиц.
Мы посчитали газоанализатор лучшим по громкости звукового оповещения. Если датчик размещен на первом этаже здания, длиной 100 м, то при срабатывании, его будет слышно на втором этаже в противоположном конце. Эта характеристика может спасти жизнь и товар актуален для эксплуатации в санаториях, гостиницах и других местах, где пребывает большое количество людей.
Достоинства
- доступная цена;
- легкое крепление к потолку;
- все необходимое для фиксации уже есть в комплекте;
- световая индикация контроля.
Устройство, принцип работы и сферы применения газовых анализаторов
На сайте нашей компании вы можете выбрать газоанализаторы, но, прежде, чем сделать это, нужно ознакомиться с их устройством и назначением.
Есть ощутимо отличающиеся по конструкции промышленные газоанализаторы, руководство по эксплуатации каждого из них представляет схему данного устройства. Правда, есть и набор базовых компонентов, который у любой модели этих агрегатов представлен:
- Корпусом. Он надежно защищает все рабочие элементы.
- Аккумулятором. У каждого прибора должен быть источник питания энергией.
- Устройством пробоподготовки (пробоотборный насос). Оно выполняет отбор пробы газовой смеси, которую нужно проанализировать, ее очистку, приведение ее температуры, давления и прочих параметров к требуемым нормам.
- Приемником. Он формирует выходные унифицированные сигналы, соответствующие содержанию определяемого вещества в газовой смеси.
- Измерительным прибором. Это может быть один из стандартных приборов.

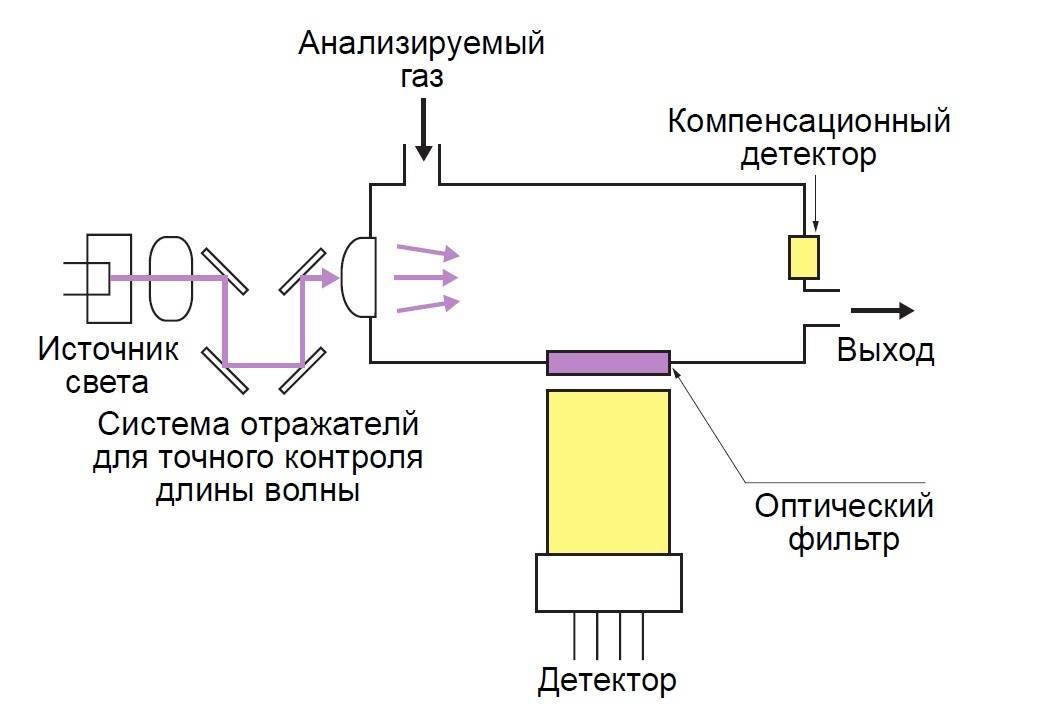

Схема аналитического блока оптического газоанализатора
Современные газовые анализаторы конструктивно могут представлять собой два устройства: измерительный блок и ПК. Модель ОАС-3750-3 относится к такому оборудованию.
Принцип работы газоанализатора основан на поглощении веществ, составляющих смесь, специальными реагентами. Но у каждой разновидности этого оборудования свои рабочие особенности. Например, принцип действия может основываться на зависимости теплопроводности анализируемого газа от концентрации в нем СО2. А в основу функционирования магнитных устройств положено физическое свойство – парамагнетизм.
На всевозможных производствах и предприятиях используют газоанализаторы, установка или периодическое применение такого оборудования необходимо, если они:
- Пожаро-, взрыво- и химически опасны.
- Требуют аттестации как вредные.
- Оснащены любыми типами топливосжигающих и газотурбинных установок.
С помощью этих агрегатов:
- Выполняют экологический контроль концентрации загрязняющих веществ.
- Испытывают топочно-горелочные и газоочистные устройства.
- Определяют безопасность работ с огнем в подвалах и колодцах и т.д.
Лучшие термокондуктометрические переносные
Наиболее распространённый тип приборов. Принцип действия основан на выявлении зависимости электрического сопротивления специальных проводников от концентрации газов. Количественный и качественный состав газовых смесей оказывает влияние на их теплопроводность. Газовая смесь поступает в ячейку цилиндрической формы, меняя температуру нагревательного прибора. Соответствующий сигнал поступает на дисплей прибора.
GX-2003
Страна производитель – Япония. Одна из самых совершенных моделей мультигазоанализаторов компании «Riken Keiki Co». В настоящее время портативный аппарат снят с серийного производства, но по-прежнему его можно встретить в продаже.
GX-2003 внесён в государственный реестр. Применяют его для непрерывного автоматического контроля содержания в рабочей зоне кислорода, горючих и токсичных газов.
Результаты замеров выдаются прибором практически моментально. Конструкция имеет встроенный микронасос и может оснащаться датчиками от 2 до 5 штук.
Сфера использования прибора: химические и нефтеперерабатывающие предприятия, угольные шахты. Устройство может работать в диапазоне температур от -20°C до +40°C и относительной влажности воздуха до 97%, при условии отсутствия конденсации.
Достоинства:
- большая точность измерений;
- стабильная работа;
- простота настройки;
- возможность самостоятельно устанавливать пороги сигнализации.
Главный недостаток:
отсутствие прибора в свободной продаже.
Отзыв
| Семён В. |
| Удобный и надёжный в работе прибор. Хорошая точность показаний. Никогда не подводит. |
М-02
Страна производитель – Россия. Модель внесена в госреестр, имеет общепромышленное назначение. Используется для оперативных измерений концентрации токсичных и взрывоопасных газов. Пороговые значения обозначаются световыми и звуковыми сигналами до 75 дБ.
Одновременно М-02 может анализировать до 4-х компонентов газовой смеси. Продолжительность работы в автономном режиме до 70 часов. Диапазон рабочей температуры от -40°C +60°C.
Достоинства:
- возможность корректировки режимов чувствительности;
- наличие функции памяти измерений за последние 48 часов;
- самодиагностика;
- небольшой вес и габаритные размеры;
- индикатор зарядки аккумулятора.
Недостатки:
не выявлены.
Отзыв
| Михаил Х. |
| Беру прибор с собой в шахту. Работает три года без поломок. |
