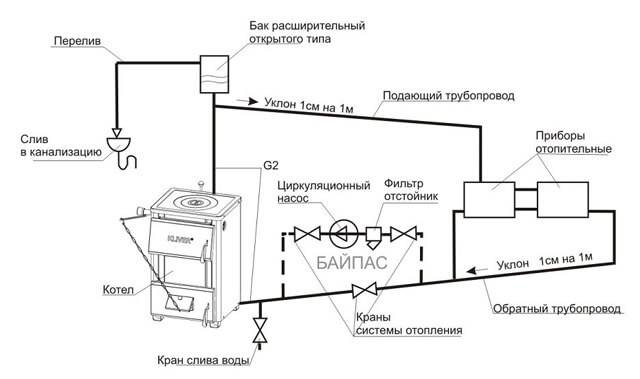

Открытая система отопления: принципиальные схемы и особенности обустройства

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

  • демонтаж и замена открытого расширительного бака;
  • установка группы безопасности;
  • монтаж экспанзомата.

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел. Разместить его можно на полу или же подвесить для экономии места

Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

  • Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
  • Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

  • Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
  • Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления; Необходимо утепление расширительного бака при установке на чердаке Это предотвращает замерзание воды; Должное внимание уделяется уклону при монтаже трубопровода; Рекомендуется избегать многочисленных изгибов, колен и отводов; Важно использовать наименьшее количество соединительных элементов; Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

  • Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
  • Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
  • Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Закрытая система обогрева

Если во время работы жидкость становится шире выше конкретного уровня, то клапан бака расширительного открывается и ликвидирует избытки носителя тепла. Когда температура в системе понизится, насос закачает жидкость назад в систему.

Давление в подобных системах всегда находится в конкретных пределах, благодаря этому тепловой носитель регулярно подвергается деаэрации. Бачок для закрытой системы отопления в большинстве случаев делается из очень прочного металла. Конструктивно бачок состоит из 2-ух частей, которые завальцованы друг к другу. Во внутренней пустоты бачка находится диафрагма из термостойкой резины. Более того, в середине регулярно находится минимальное количество газа (в основном, азота или воздуха). Диафрагма делит бачка на 2 половины, в одну из которых проникает расширившаяся жидкость, а во второй находится газ. Попадая в бачок, вода давит на мембранную ткань, наполняя пустое пространство бачка, а при остывании жидкости в системе под влиянием диафрагмы находящаяся в бачке вода вытесняется обратно.

Принцип работы водяного отопления

Система представляет собой замкнутый контур, в котором теплоноситель циркулирует по трубам от котла к радиаторам.

Остывая, вода вновь поступает к котлу, и цикл повторяется многократно.

В качестве теплоносителя чаще используют воду, реже — антифриз. Первый вариант выгоднее, а второй — безопаснее, так как системы не размерзнутся в суровые зимы.

Работу отопления регулируют дополнительные приборы, к которым относятся расширительный бак, манометры, предохранительные клапаны, запорная арматура.

Для создания замкнутой цепи используют трубопроводы

При выборе труб необходимо обратить внимание на материал изготовления. Популярные варианты — оцинкованная или нержавеющая сталь, медь, полимеры

Справка! Чаще выбирают металлопластиковые трубы. Изделия прочны, не подвержены коррозии, долговечны. Внутренние стенки таких трубопроводов гладкие, не зарастают окалиной и накипью, благодаря чему не теряют своих свойств с течением времени.

Естественная и принудительная циркуляция воды

Циркуляция воды обеспечивается за счёт естественных гравитационных процессов или специальных насосов (принудительная циркуляция).

Гравитационные системы выгодны в обустройстве и эксплуатации.

Для него не требуется дополнительное оборудование, а при работе нет шума. Нагретая вода поднимается вверх и распределяется по радиаторам, а остывшая опускается и поступает к котлу.

Движение теплоносителя не зависит от подачи энергии, поэтому в периоды отключения электричества дом остаётся тёплым.

Чтобы спроектировать и смонтировать систему с естественной циркуляцией воды, не требуется особых навыков. Достаточно продумать схему и выдержать необходимые уклоны.

Такое отопление способно бесперебойно работать в течение 30–35 лет. Максимум, что может потребоваться — мелкий ремонт.

Важно! У отопления с естественной циркуляцией воды есть существенный минус: система эффективна, если обустроена двухтрубная система. Когда контур один — радиаторы неравномерно прогреваются и каждый последующий холоднее предыдущего

При экономии на оборудовании приходится переплачивать за трубы и комплектующие.

Для принудительной циркуляции теплоносителя устанавливают насосы.

Такие системы более эффективны потому, что горячая вода быстро поступает к радиаторам, не успевая остыть в трубопроводе.

Отопление отлично работает, независимо от того, какая схема выбрана — одно- или двухтрубная. Однако при отключении электропитания обогрев прекращается, а дом быстро остывает.

Компромиссный вариант — продуманная схема, предусматривающая естественную и принудительную циркуляцию одновременно. При отключении электроэнергии отопление просто переключают в гравитационный режим в обход насоса.

Одно- и двухтрубная, коллекторная разводка

В зависимости от специфики движения теплоносителя и принципа работы различают однотрубную, двухтрубную, коллекторную систему. Каждая из схем имеет свои преимущества:

Однотрубная. Это стандартная схема, в которой сопротивление системы возрастает по мере удаления от котла, что ведёт к неравномерному прогреву радиаторов. Чтобы решить проблему, используют балансировочную арматуру.

Фото 2. Однотрубная схема отопительной системы с котлом, радиаторами, расширительным баком, циркуляционным насосом.

  • Двухтрубная. Схема предусматривает две трубы — подающую и обратную. Теплоноситель от котла подаётся ко всем радиаторам в цепи, благодаря чему они равномерно прогреваются. Двухтрубная разводка удобна, практична, но металлоёмкая, поэтому требует серьёзных затрат на обустройство.
  • Коллекторная (лучевая). Это идеальный вариант с точки зрения эксплуатационных характеристик и гидравлической стабильности. Для регулировки технологии работы радиаторов устанавливают шкаф, где размещают коллекторы, всю запорную, балансировочную арматуру. При необходимости отключается один или несколько радиаторов без ущерба для остальных приборов.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден. сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

  • Максимальная глубина бурения скважины – 15 м
  • Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

  • Стоимость получаемой энергии меньше, чем при использовании традиционных источников
  • Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

  1. Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
  2. Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
  3. Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
  4. Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Положительные и отрицательные стороны

К достоинствам отопительной системы открытого типа относят следующие факторы:

1. Простой монтаж. Можно установку провести самостоятельно. Обслуживание также не представляет сложности, как и замена деталей, вышедших из строя.

2. Стартовый этап легкий: достаточно заполнить водой, включить котел и отопление заработает. Нет необходимости в специальной отладке и настройке.

3. Равномерный обогрев всего частного дома.

4. Независимость от электроснабжения. Даже в случае принудительной циркуляции системы отопления можно в любой момент переключиться на естественный тип.

5. Надежность – одно из основных преимуществ. Открытый тип отопления проверен испытаниями в разных условиях, и он доказал свою эффективность. Срок службы определяется исключительно эксплуатационными характеристиками труб и оборудования. При правильном подходе все приборы смогут работать долгое время.

6. Универсальность обеспечивается подключением к системе отопления циркуляционного насоса. В случае отсутствия электричества или при выходе приборов из строя задействуется энергонезависимый режим.

Также существует ряд недостатков:

Достижение пика занимает долгое время, так как система инертна

Это объясняется необходимостью в большом количестве воды в контуре и ее естественным движением.
При подключении важно создать уклон на всех участках, начиная от подающего и заканчивая обратным ходом. В случае невозможности углового монтажа отопление может стать неработоспособным или неэкономным

Большая часть работы будет расходоваться на сопротивление гидравлического давления на прямом отрезке.
Устройство расширительного бака подразумевает его вынос на чердак, что требует дополнительной защиты резервуара от мороза. Место его расположения должно быть оборудовано надежной теплоизоляцией.
Открытый тип отопления не подходит для домов с большой площадью. При удаленности радиаторов от котла более чем на 20 м сопротивление в трубах превышает уровень напора воды, что недопустимо для отопительной системы с естественной циркуляцией.

Технология установки

Перед началом работы просчитывают нужное количество радиаторов, их размеры, объем бака, характеристики котла. Чтобы обеспечить комфортный микроклимат, в вычисления включают параметры помещений, наличие окон и дверей, особенности климата, дополнительные источники тепла, если таковые имеются. Оптимально мощность оборудования составляет 1+1,5 кВт на 10 м2. При подключении циркуляционного насоса эта цифра может меняться в меньшую сторону. Процедура монтажа отопления открытого типа представляет собой следующие действия.

1. Котел помещают на постамент высотой 4-5 см. Это бетонный настил, который нужно закрыть металлическим листом для обеспечения мер безопасности. При размещении устройства в подвале повышается эффективность, так как перепад высоты между котлом и радиаторами составляет минимум 3 метра, что хорошо для циркуляции.

2. Обвязку выполняют металлическими трубами в случае близкого расположения к системе. На удалении можно использовать металлопластиковые элементы. Перед входом в котел устанавливают фильтр и циркуляционный насос.

3. Трубы должны совпадать по диаметрам, так как применение переходных деталей недопустимо. Контур отопления начинают и замыкают в нагревательном резервуаре.

4. Котел подключают к дымоходу, щели хорошо заделывают составом, устойчивым к высокой температуре.

5. При обустройстве радиаторов рекомендуется применение специальных кранов для быстрого устранения воздушных пробок. Также для батарей потребуется использование ручных или автоматических терморегуляторов.

6. В нижней части делают сливной узел, который понадобится для консервации или ремонтных работ.

7. Расширительную емкость выносят на чердак и присоединяют к общей системе. После проверки всех подключений можно приступать к стартовому испытанию.

Дата: 1 июня 2016

Принцип работы

Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.

Система функционирует следующим образом:

  • котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
  • нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
  • в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
  • остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
  • после поступления холодной воды в котел цикл повторяется.

Двухконтурное отопление: как рассчитать диаметр труб

Для дома площадью  до 250 квадратных метров, отапливаемого по тупиковой и коллекторной разводке, можно не делать подробный гидравлический расчет. Достаточно воспользоваться таблицей, где указана суммарная мощность радиаторов, которую можно присоединить к линии определенного диаметра.

Для расчета нужно узнать мощность каждого теплового прибора. Для этого показатели одной секции умножаются на количество. В местах, где сделана подводка к нескольким отопительным приборам, мощность суммируется. Для присоединения к котлу используются элементы размером 32 или 25 мм – котлы для двухконтурной схемы чаще имеют патрубки таких габаритов.

Для кольцевой или самотечной разводки диаметр магистрали нужно рассчитывать. В качестве примера подсчитаем диаметр труб для обогрева комнаты площадью 50 кв. м. Расчеты округляются только в большую сторону

Сначала надо подсчитать расход теплоносителя по формуле:

G = 0,86 х Q/∆t

  • G – расход теплоносителя (кг/ч).
  • Q – количество теплоты, необходимое для обогрева комнаты. Берите средний показатель 100 Вт/кв. м. Поэтому для площади 50 кв. м понадобится 5000 Вт.
  • ∆t – разница температур в подающей и обратной линии. Для простоты расчета показатель принимается равным 20 градусов.

Производим расчет:

0,86 х 5000/20 = 215 кг/ч – такой объем теплоносителя должна пропускать ветка, которая идет в наши комнаты.

Теперь рассчитаем сечение трубопровода:

F = V/3600u

  • F – искомое сечение.
  • V – объемный расход горячей воды, в нашем случае это 215 кг/ч или 0,215 куб/ч.
  • u – скорость течения теплоносителя. В напорных схемах она 0,3–0,7 м/с, в самотечных – 0,1–0,3 м/с. Возьмем для расчета показатель 0,3 м/с

Площадь сечения равна: 0,215/(3600х0,3) = 0,000150 кв. м

Рассчитываем диаметр круга по площади. Получаем D = 0,014 м или 14 мм.  Понадобится размер – 16 мм.

В чем же плюсы и минусы открытой системы отопления?

Плюсы, которые предоставляет открытая схема отопления:

Однако есть и недостатки в открытой системе отопления. Не все оценивают ее по достоинству. Есть потребители, которые не довольны размерами котла и полной системы. Открытая система отопления с насосом не всегда может быть установлена в небольшом помещении, чтобы она не загромождала свободное пространство. При открытом расширительном баке высока вероятность ржавчины на радиаторах и трубах.

Запомните, чтобы испаряющаяся жидкость в баке не портила окружающее оборудование, налейте на поверхность воды масло. Его слой не менее 2 см. Есть мнение, что открытая система отопления не очень эффективна для обогрева жилого помещения, поскольку ее КПД невысок.

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Открытое теплоснабжение функционирует по следующей схеме:

  • В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
  • На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

  • Котел отопления.
  • Батареи или радиаторы.
  • Расширительный бачок.
  • Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Открытое теплоснабжение функционирует по следующей схеме:

  • В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
  • На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

  • Котел отопления.
  • Батареи или радиаторы.
  • Расширительный бачок.
  • Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Какие бывают виды отопления

Существуют различные классификации отопления:

  • По типу источника тепла: газовое, угольное, мазутное, дровяное, солнечное, геотермальное, торфяное, пеллетное, электрическое.
  • По виду теплоносителя — водяное, жидкостное, воздушное, паровое, комбинированное.
  • По типу  приборов: лучистое, конвективное, конвективно-лучистое.
  • По способу циркуляции теплоносителя: естественное и искусственное.
  • По расположению источника тепла: центральное и местное.
  • По виду режима работы: постоянное, периодическое, аккумуляционное.

На практике все эти системы в изолированном виде не существуют, а так или иначе комбинируются между собой.

Закрытая система отопления: различия от открытой.


Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

  • Котёл для нагрева теплоносителя
  • Воздухоотводный клапан

  • Термостатический клапан
  • Отопительные приборы (батареи, тёплый пол и т.д.)
  • Трубы
  • Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

  • Балансировочный клапан
  • Вентиль шаровой
  • Манометр
  • Соединительные элементы


Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
