Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.

Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции

Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции

Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

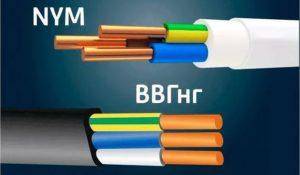

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Расшифровка маркировки проводов и кабелей

Как спрятать провода в квартире — маскируем кабели +50 идей на фото

Схема проводки трехкомнатной квартиры: замена и прокладка кабеля

Металлорукава герметичные нержавеющие

Гибкие и герметичные металлорукава высокого давления нержавеющие способны работать в широком температурном диапазоне, выдерживая нагрев до 600º С и охлаждение до -270º С. Рабочее давление может достигать 350 атмосфер.

Для работы в сложных условиях применяют те виды рукавов, которые выдерживают высокую температуру и давление

Изделия находят применение:

при транспортировке газообразных, сыпучих и жидких сред, в том числе, отличающихся агрессивностью;
в агрегатах, где поглощают механические вибрации, возникающие вследствие динамических условий работы;
при соединении отдельных элементов агрегатов и трубопроводов.

Изделия выпускаются с различными типами концевой присоединительной арматуры: под сваривание, резьбовым, фланцевым.

Подписка на рассылку

При конструировании системы электроснабжения в деревянном доме принятию мер по обеспечению противопожарной безопасности уделяется наибольшее внимание. Согласно современным требованиям ПУЭ, разводка электричества в деревянных сооружениях должна осуществляться с использованием негорючих марок кабелей, а их прокладка — в специальных кабеленесущих системах

Допустимые способы прокладки кабеля в деревянном доме

Как и в случае с домами из кирпича или бетонных блоков, кабели внутри деревянных строений можно прокладывать скрытым и открытым способом монтажа.

Скрытый монтаж

Скрытый способ подразумевает монтаж электропроводки внутри конструктивных элементов здания — в пустотах стен/потолков либо вдоль них за отделочными элементами (облицовкой) — гипсокартонными плитами, оргалитовыми панелями, навесными/натяжными потолками и т. д. В данном случае для разводки электричества по всем помещениям требуется использование металлических труб или гибких металлорукавов.

Открытый монтаж

Под открытым способом монтажа понимается прокладка кабеля снаружи стен/потолка, т. е. по поверхности перекрытий и/или облицовкой. В этом случае допустимо использование пластиковых кабель-каналов, изготовленных из огнестойких полимеров (обязательное условие). Подобные кабеленесущие системы просты в монтаже. Кабель-каналы состоят из двух функциональных компонентов, один из которых монтируется к стене/потолку при помощи гвоздей или шурупов, а другой (защитная крышка) — крепится поверх.

Какой использовать кабель

В системах электроснабжения деревянных домов используется кабель негорючий, т. е. это кабель, изоляция которого самостоятельно прекращает горение при устранении источника открытого пламени. Существует несколько разновидностей (марок) кабельно-проводниковой продукции, обладающих данной особенностью.

Независимо от типа, буквенная маркировка негорючего кабеля отечественного производства содержит две маленькие буквы «нг», обозначающие, что данная кабельно-проводниковая продукция «не распространяет горения». Наиболее распространенной маркой, использующейся для конструирования бытовых электросетей напряжением до 660/1000 В, является кабель ВВГнг или его ближайший зарубежный аналог — NYM, а также кабели с изоляцией и оболочкой из полимерных материалов.

Маркировка негорючего кабеля также может содержать следующие индексы:

• LS — низкий уровень газо-дымовыделения при горении; • LSLTx — низкий уровень газо-дымовыделения и низкий уровень токсичности, выделяемых продуктами горения; • HF — отсутствие коррозийно-активных газовыделений при сгорании/тлении продуктов горения (в подобных кабелях не используются галогеновые добавки — неметаллы, такие как фтор, бром, хлор и т. д.).

Для бытового применения вполне подходит кабель, имеющий в своей маркировке только индекс «нг». Более дорогостоящая кабельно-проводниковая продукция с индексами «LS», «LSLTx» или «HF» обычно применяется при необходимости создания максимально безопасных условий для эвакуации.

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

одножильная (однопроволочная);
многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

марку провода;
наименование предприятия-изготовителя;
дату выпуска;
количество жил и их сечение;
величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Какой огнезащитный кабель, провод лучше для дома?

На рынке существует множество производителей противопожарных кабелей. Учитывая строгие стандарты в этой сфере изделия у все примерно одинакового качества. Мы рекомендуем покупать продукцию известных европейских производителей: Technokabel, Nexas или Dok-Mel.

Среди рекомендуемых решений следует упомянуть безгалогенные противопожарные кабели. Это огнестойкие провода, с низким содержанием дыма и еще они препятствуют распространению пожара на другие кабели в проводке, что повышает их функциональность. Они обеспечивают бесперебойную работу отдельных устройств, облегчают пожаротушение и безопаснее для здоровья и жизни людей, поскольку не выделяют вредных химических соединений.

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

«Противопожарные» свойства гофры

Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.

Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.

Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.

Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:

Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?

Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.

Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:

грызуны

заводской брак

Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.

Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.

Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Схема проводки. Необходимость составления

На чертеже выделяют точки установки электроприборов, пути проведения проводки, места размещения распаечных коробок. Электросхема помещения включает в себя также мощность каждого потребителя энергии и суммарную мощность приборов. Это необходимо для определения уровня нагрузки на автоматах защиты.

Кроме схемы следует составить план разводки. Кабель проводят по прямой линии, чтобы избежать его перегибов. Разводка размещается на расстоянии 15см от пола или от потолка. Провода сходятся в распределительных коробках, сделанных из металла. Развести кабель правильно, распределив нагрузку между потребителями, обеспечив защиту от короткого замыкания—задача человека, решившего самостоятельно справиться с монтажом электропроводки в деревянном доме.

Технические нюансы монтажа электропроводки в деревянных и каркасных домах

Итак, из всего вышесказанного становится ясно, что часть пользователей FORUMHOUSE считает, что электрический кабель в деревянных домах, при скрытой проводке, следует вести только в металлических трубах. Подчеркнём — именно в стальных трубах, а не в металлорукаве, пластиковой самозатухающей гофре или стальной гофротрубе.

Дуга КЗ (короткого замыкания) прожигает стальную гофротрубу, а пластиковая гофра, в силу хрупкости, не спасёт проводку от механического повреждения.

Другие считают это избыточным и опираются на заграничный опыт. Например, в классическом каркасе по североамериканской технологии электрический кабель протягивается прямо через деревянные стойки, в высверленных технологических отверстиях, без гофр, металлических труб и т.д.

В «финском» варианте каркаса электрический кабель обычно тянут во внутреннем слое контрутепления заложенным в деревянной контробрешетке.

Кажется, что технология доступна для повторения, ведь она прошла проверку временем, но, как известно, суть кроется в деталях.

Во-первых: «за океаном» обязательно делается заземление, причём двойное – одно идёт на уличную линию, на щит, второе — независимое, подключается или к медным штырям, вбитым в землю, или к центральной водопроводной трубе. Плюс еще есть шина «ноль», а каждая линия и электроприбор (розетки, лампы и т.д.) имеет своё независимое заземление.

Во-вторых: в трёхжильном «заграничном» кабеле медный провод — «земля», идёт без оплётки. Это обеспечивает срабатывание УЗО при малейшем повреждении изоляции проводов «ноль» и «фаза» на всём протяжении трассы. В то время как в нашей стране заземляющий провод изолирован и обеспечивает защиту только конечных потребителей.

И это лишь часть нюансов, обеспечивающих электробезопасность. Что касается домов, построенных из бруса, то, решив вести кабель в стальной трубе, помним, что дерево со временем усаживается. Причём, в зависимости от влажности исходного материала, эта величина может быть существенной. Значит — надо заранее продумать, как обеспечить необходимую подвижку/независимость стальной трубы с кабелем, чтобы на ней через 2-3 года не «завис» брус.

Кроме этого, в стальной трубе может образоваться конденсат, и влага из-за уклона трассы может попасть в розетку или распаечную коробку. Ещё одна «головная боль» — как вести трассы в деревянных домах большой площади. Одно дело заложить стальные трубы в деревянном коттедже на 100-150 кв. м, но совсем другая по сложности задача — в домах по 300-500 кв. м. Помимо увеличения сметы, особые требования предъявляются и к квалификации рабочих, занимающихся монтажом электропроводки в стальных трубах.

Поэтому интересны примеры практической реализации проводки кабелей в металлических трубах.

Квадратная труба более удобна в монтаже, чем круглая.

Для этого покупаем трубу 15х15 мм длиной в 300 метров и металлическую гофру диаметром в 2 см, а также скобы (они используются для крепления гофр диаметром в 1.5 см) для фиксации труб на стенах. Далее осуществляем монтаж проводки, не забыв предварительно зачистить края труб от заусенцев!

Если этого не сделать, можно прорезать изоляцию кабеля.

Что получилось в итоге, демонстрируют фотографии.

Следующий фотоотчёт. Это уже каркасный дом.

Помимо этого, было рассчитано сечение проводов и подобрано защитное оборудование. Линии велись без скруток/соединений и распаечных коробок, целиковыми кабелями от щита с автоматом к потребителю.

Хомут или пайка

Место контакта заземляющих проводников и металлорукава должно обладать механической прочностью, надежностью и минимальным сопротивлением. При соблюдении правильной технологии монтажа такого результата можно добиться обоими способами. Пайка будет более уместна при реализации масштабных проектов, так как не обходится без дополнительного оборудования, применения паяльных кислот и требует определенных навыков. Установить хомут сможет каждый с помощью обычной отвертки. Сегодня рынок предлагает изделия различных диаметров и конструкций.

Важно отметить, что перед монтажом поверхность металлорукава нужно обязательно зачистить для удаления инородных веществ и устранения оксидной пленки. Такая процедура значительно повысит качество контакта

Использование лотков, сделанных из металла

Также частично можно обойтись без трубок. Вместо них можно использовать лотки, которые имеют специальные крышки. Их изготавливают из оцинкованной стали. Лучше всего их устанавливать в середине перекрытий.

Металлорукав для проведения скрытой проводки

Следует иметь в виду, что углы поворотов этих лотков являются острыми. Поэтому для защиты изоляции кабелей нужно одевать их в гофру. При этом кабели можно полностью одевать в гофру или частично.

Во втором случае гофра используется для защиты скрытой проводки только в зоне острых углов лотков, которые монтируются своими руками в деревянном доме.

Такие лотки имеют различные размеры и в некоторых из них можно размещать большое количество электрокабелей. На первый взгляд установка лотков является легкой, однако процедура их монтажа представляет собой хлопотную работу.

Так, чтобы их проложить, нужно частично подрезать балки перекрытий и потом усиливать их, нужно обходить каждую несущую конструкцию, зачищать каждую острую кромку и зарабатывать торцы.

По сути дела, чтобы выполнить эти операции, нужно обладать навыками жестяных работ. Каждый лоток должен быть скреплен с другим лотком. Для этого используют клепки или болты с гайками.

Далее в лотки вставляют провода и проводят заземление металлических магистралей. Последняя процедура осуществляется благодаря использованию заземляющего провода. Его соединяют с каждым отдельным лотком. Этот провод надежно прикручивают винтом и гайкой.

Как скрыть трубы в стенах?

Для подвода отдельных кабелей к розеткам и выключателям лучше использовать трубы. В данном процессе возникнут большие сложности, чем они были при прокладке скрытой проводки в перекрытии. Здесь нужно выпиливать специальные пазы, в которых будет находиться трубка.

Специальная труба для кабеля в деревянную стену

Наиболее простым является подведение скрытой проводки к выключателям. Дело в том, что паз можно выпилить в торце стены, который потом прикроет дверная коробка.

Сам выключатель должен находиться на расстоянии 15 см от коробки. Соответственно, на его месте нахождения с помощью коронки выбуривают углубление. После этого нужно будет просверлить дырку, которая соединит паз и это углубление.

Далее вставляют кабель в медную трубку, и, используя труборез, сгибают ее в нужном месте. Потом вставляют ее в паз.

Аналогично возле двери можно размещать и розетки. Однако мы привыкли, что розетки должны находиться по всему периметру комнаты. И здесь возникают сложности.

Нам придется делать паз от поверхности перекрытия до нужного местоположения розетки. Это несложно. Сложной является процедура прикрытия и маскирования этого паза. Здесь же нельзя использовать дверную коробку, как в предыдущем случае.

Когда паз пропилен, в него вставляют трубку с проводом. Трубку заземляют. Для этого берут стальные хомуты и прикрепляют с помощью их заземляющий провод. После паз закрывают специальной заглушкой. Эту заглушку делают из неширокой доски.

Доску смазывают столярным клеем и загоняют в паз. Дальше доску опыляют и проводят ее шлифовку. После этого в каждую щель наносят шпатлевку. Ждут, пока она высохнет, и еще раз шлифуют. Заглушку можно подкрасить и дорисовать узор, который будет дублировать узор бревен.

Гофра и металлорукав: можно ли?

Стоит отметить, что в некоторых случаях для скрытой проводки в деревянном доме питаются использовать металлорукавы или гофры. Согласно ПУЭ их использование не является допустимым. Если говорить о гофре, то она легко поддается зубам мышей.

Если говорить о металлорукаве, то его слабостью является его уплотнение. Это уплотнение выполнено из хлопчатобумажной нити. А она быстро возгорается. Такой нитью оснащается металлорукав РЦ-Х. Есть еще металлорукав РЦ-А. Он имеет асбестовое уплотнение. Однако его выпускают очень редко.

Остальные этапы монтажа

После прокладки металлических труб и лотков устанавливают подрозетники. Используя гайку, соединяют монтажную коробку с трубкой. Соединение может происходить и путем сварки. Таким же образом крепят и распределительные коробки.

Если были использованы медные трубки, то в подрозетниках нужно развальцовывать концы труб. В конечном итоге не должно быть разрывов между трубкой и подрозетниками.

Если таких разрывов нет, то в распределительном щите соединяют заземляющий провод РЕ с трубкой. Если же разрывы есть, то в этих местах следует осуществить соединение заземляющего проводника РЕ и трубки.

Следующий этап заключается в выявлении металлосвязи между заземленной установкой и заземлителями, а также измерении сопротивления изоляции. После этого надо провести разделку электропроводов и подключить их.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

ВВГ.
ПУНП.
ВБбШв.
NYM.

Разберем детально характеристики каждого из них.

Кабель ВВГ

Электрокабель с маркировкой «ВВГ» включает от 2 до 5 медных жил. Название расшифровывается следующим образом:

отсутствие спереди буква «А» означает, что проводник из меди;
первая «В» – изоляция на базе ПВХ;
вторая «В» – оболочка из аналогичного материала;
«Г» – нет защитного слоя.

Модификация ВВГ-ХЛ – предназначена для эксплуатации при температуре до минус 60С. Существует также тропическая разновидность ВВГ-Т – стойкая к образованию плесени и грибка в теплых и влажных условиях. Площадь сечения сердечника варьируется в пределах 1,5-240 мм2.

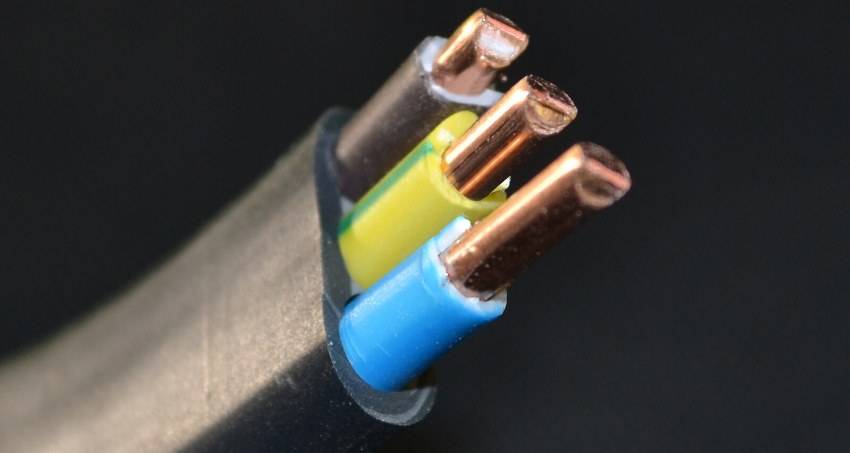

Трехжильный кабель ВВГ

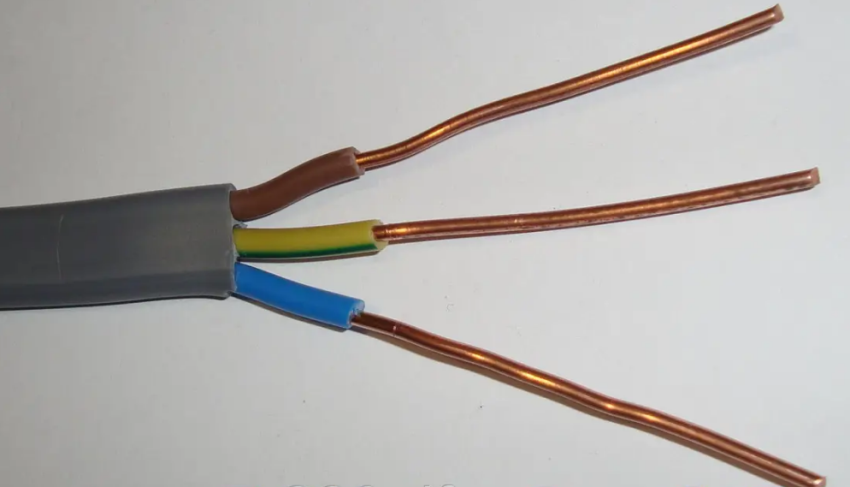

Кабель ПУНП

Проводник с аббревиатурой «ПУНП» применяется в быту для подвода тока к розеткам. Также с его помощью можно подключить освещение. Буквы в названии носят следующий смысл:

если спереди стоит «А» – жилы из алюминия, если нет – то из меди;
«П» – провод;
«УН» – универсального назначения;
«П» – плоской формы.

В состав проводника входит от 2 до 5 жил. При этом сечение варьируется в рамках 1- 4 мм2. Допускается монтаж как закрытым, так и открытым способом.

Кабель ПУНП предназначен для подводки тока к розеткам и освещению

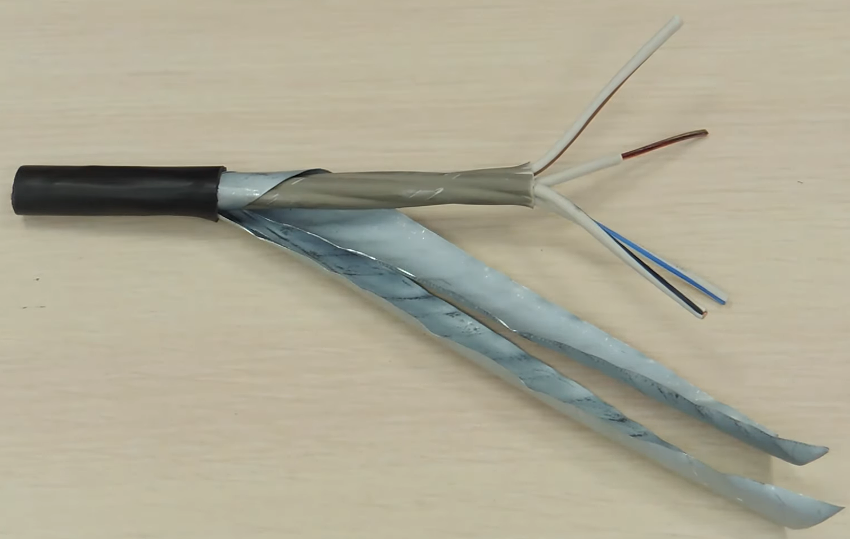

Электропровод бронированный ВБбШв

Проводник отличается бронированной жилой из меди. Оснащается 1-5 жилами, площадью сечения от 1,5 до 240 мм2. Расшифровывается название следующим образом:

«В» – пластиковая изоляционная оболочка;
«Б» – бронированный слой из стальных лент;
«б» – отсутствие подложки под броней;
«Шв» – защитный шланг на базе ПВХ, выпрессованный.

Хорошая стойкость к термоперепадам и деформациям – основные плюсы кабеля. Применяется проводник в местах повышенного риска механических повреждений.

Провод ВБбШв нередко используется для прокладки под землей

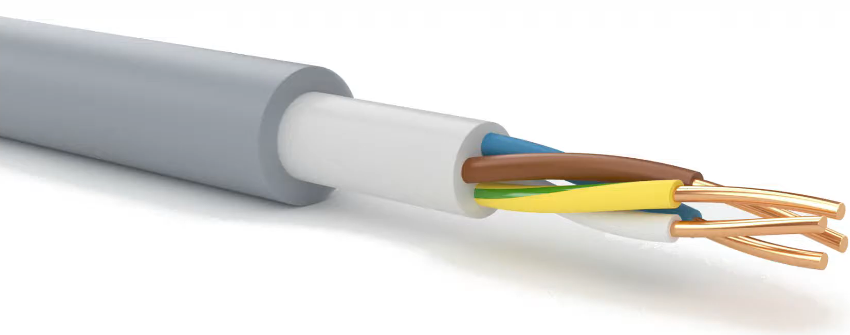

Электрокабель NYM

По факту это частный аналог кабеля ВВГ – с 2-5 монолитными или скрученными жилами, негорючей оболочкой. Расшифровывается название таким образом:

N – соответствие стандарту качества по немецкой оценочной системе;
Y – изоляционная оболочка на базе ПВХ;
M – допускается монтаж в любых условиях.

Устанавливается открытым и закрытым способом, например, под обшивку гипсокартоном. Разрешается укладывать в грунт в защитной гофре.

NYM – универсальный кабель, применяемый на производстве и в жилых помещениях

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос: Сколько линий нужно проводить для комнаты?

Ответ: Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка
