Видеонаблюдение для частного дома своими руками: проектирование + правила монтажа

Выбор камер

Видеокамера — это основные элементы системы видеонаблюдения, обеспечивающие сбор и передачу информации. Именно камеры определяют конечную стоимость комплекса и качество полученного изображения. При этом, для установки в доме и на улице понадобятся разные модели, обладающие собственными возможностями.

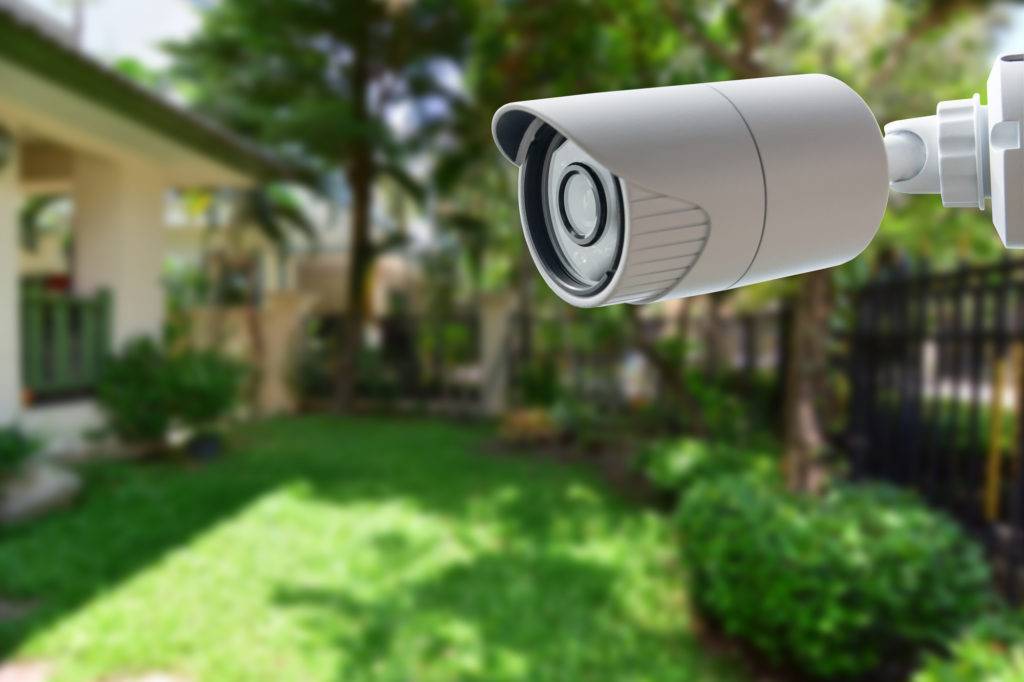

Для использования в условиях улицы понадобятся камеры, отвечающие следующим требованиям:

• антивандальное исполнение, обеспечивающее защиту от повреждений;
• специальное покрытие, обеспечивающее отсутствие солнечных бликов, нарушающих режим работы устройства;
• способность переносить перепады температур, наличие зимнего режима работы;
• ночное видение для работы в темное время суток или в плохую погоду;
• достаточно высокое разрешение;
• правильный угол обзора или возможность поворота/зума камеры.

Разрешение может быть разным в зависимости от типа модели:

• для камер HD-SDI — 1920 × 1080 пикселей;
• для камер формата AHD — 1920 × 1080 пикселей;
• стандартные аналоговые устройства — 900-1000 ТВЛ.

Для камер, установленных в помещениях, критерии выбора несколько иные:

• нужен широкий угол обзора (здесь не следует беспокоиться о четкости — расстояния до всех объектов минимальны, и камеры в таких условиях дают хорошее изображение);
• наличие ИК подсветки (в помещении гораздо темнее, чем на улице. Кроме того, в ночное время съемка не прекращается);
• достаточно высокое разрешение.

Староверов Станислав Сергеевич
Специалист по системам видеонаблюдения

Оптимальным вариантом выбора для помещений считаются купольные камеры, компактные и вполне качественные

Они смогут дать правильное изображение и не слишком привлекут внимание злоумышленников.

— Староверов Станислав Сергеевич Специалист по системам видеонаблюдения

Пример использования системы видеонаблюдения в доме

На территории частных владений находится дом, большой гараж, баня, беседка. Владелец дома приобрел готовый комплект и установил систему, которая состоит из:

• шести цветных устройств с режимами день/ночь с высокой светочувствительностью, иногда их число может составлять 8 или 4 – все зависит от типа регистратора;
• 3 жидкокристаллических мониторов;
• 2 дисплеев для выведения информации с видеодомофона, они располагаются на этажах;
• блока на 220 Вт;
• электромеханический замок для главного входа;
• устройства защиты от грозы – это необходимо для уличных приборов.

Беспроводные вай фай камеры можно поставить в любом доме. Их отличительные характеристики:

• ставят только на горизонтальную поверхность;
• отсутствует потребность в проводах;
• видеоустройство начнет работать при наличии wi-fi.

https://youtube.com/watch?v=xJ33aOpjdoA

Видео описание

Как собрать комплект камер видеонаблюдения своими руками Для установки видеокамер в частном доме используются надёжные крепления, предотвращающие вибрацию приборов от воздействия ветра.

Шаг 3. Монтаж видеорегистратора и подключение камер

Предпочтительней приобрести видеорегистратор с опцией РоЕ (Power over Ethernet) – она позволит обеспечить подачу питания к камерам без прокладки отдельного кабеля электроснабжения.

Главное условие правильного подключения камер к регистратору: не перепутать провода и разъёмы. Видеорегистратор устанавливается в помещении с хорошей вентиляцией, не допускающей перегрева прибора. Подключение питания начинается с регистрирующего устройства, затем присоединяются камеры.

При отсутствии в регистраторе устройства РоЕ соблюдаются правила подключения: плюс к плюсу, минус к минусу. Все соединения и разъёмы защищаются от внешних воздействий коммутационными коробками.

Шаг 4. Настройка оборудования

Заключительным этапом монтажа системы видеонаблюдения для индивидуального дома будет её настройка.

Монтаж и настройка системы видеонаблюдения Источник znaj.ua

1. Выведение даты и времени на каждом приборе, с проверкой соответствия часовому поясу на роутере.
2. Форматирование жёстких дисков с помощью веб-интерфейса, регистратора и программы IVMS.
3. Настройка видеокамер на оптимальный угол наклона и поворот с охватом максимальной области наблюдения.
4. Наладка видеозаписи в программе DVR-клиент, обеспечивающей слаженную работу большого числа камер с одного компьютерного устройства.
5. Отладка удалённого просмотра камер с облачных сервисов или поиском в браузере по IP-адресу.

Важно знать, как собственными силами установить видеонаблюдение с первого раза без совершения типичных ошибок. Предварительно проанализировать их на основе накопленного в этой области опыта:

• неточные расчёты из-за неправильно измеренных расстояний между регистратором и камерами, как следствие неверный подбор кабеля;
• выбор источника питания недостаточной мощности;
• использование жёсткого диска с объёмом несоответствующим масштабу передаваемой информации.

Отладка удалённого просмотра камер с облачных сервисов или поиском в браузере по IP-адресу Источник harberthomesystems.com

Установка видеонаблюдения своими руками

Если есть потребность в организации скрытого контроля действий человека, камеры маскируются, но обязательно ставится табличка с извещением о наблюдении. Так злоумышленник не увидит устройства слежения, а пользователь оградит себя от нарушения законных норм.

Приобретается регистратор или камера, приспособление крепится в труднодоступной области, защищается от воздействия негативных факторов. Следящие модули подключаются к регистратору кабельным или беспроводным способом, чтобы установить видеонаблюдение самостоятельно. Данные могут передаваться удаленно, для этого настраивается передача посредством интернета.

Локальная схема наблюдения охватывает территорию вокруг строения, центральная система включает один приемный центр и несколько следящих устройств в радиусе действия. Децентрализованная сеть представляет комплекс нескольких разветвлений с сервисными базами, которые объединяются в общую структуру.

Установка в доме

Система видеонаблюдения в частном доме

Домашнее видеонаблюдение представляет собой видеокамеру, которую нужно подключать к монитору кабелем или беспроводным методом. Владелец определяет число зон просмотра, от этого зависит количество камер.

Модули ставятся в местах, чтобы были видны:

• вход в строение;
• гаражные ворота;
• центральный вход во двор и калитка;
• слабые места в ограде;
• области хранения имущества;
• входы в другие постройки на подворье.

Периметр просматривается с устройств, которые нужно устанавливать на возвышениях в углах ограды.

Установка в квартире

В квартире камеру лучше ставить на потолке

Используются стационарные или поворотные модели видеоустройств. Камера первого типа просматривает определенную зону, а второй модуль ставится при сложной планировке с множеством мебели. Стационарные видеоустановки имеют угол обзора от 50 до 90° по горизонтали и 50° по вертикали, что позволяет охватывать большую область.

В помещениях следящие устройства располагаются так, чтобы видеть входную дверь и окна, если квартира на первом этаже. Иногда ставят две камеры. Лучше монтировать видеоустройство на потолке. Видеонаблюдение для квартиры подключается к интернет-роутеру через кабель, но чаще используется простой метод по WI-FI.

Стационарный модуль вручную поворачивается в правильное положение, а камера с моторчиком регулируется только со смартфона, она захватывает 350° и 120° по горизонтали и вертикали, соответственно.

Установка на улице

Для наружного контроля применяются корпусные устройства, которые фиксируются на жестком кронштейне с возможностью регулировки в двух направлениях. Опора должна выдерживать порывы ветра, чтобы картинка не деформировалась.

Чтобы сделать видеонаблюдение своими руками, нужно соблюдать ряд правил:

• видеоустройство должно быть защищено от дождя, снега, солнечного света;
• камеру прячут от вандалов и механических ударов, например, падающих сосулек.

Следящие модули ставятся под козырьками, выступами стен, карнизами. Есть наружные купольные камеры, монтируемые на потолке навеса или внешней стене строения. Сферическая форма и отсутствие выступающих частей решает сразу несколько проблем.

Самый простой способ установки

Монтажу камеры предшествует проектирование с учетом емкости устройства, масштабирования, возможности фиксации данных. Учитывается объем временного хранения, скорость обработки, размер оперативки, процессора.

Собрать систему помогут следующие приборы:

• распределительная коробка;
• герметичный поливинилхлоридный рукав для изоляции провода;
• коннектор;
• кабель категории 5е, 4 пары.

Иногда нужно монтировать подсветку для ночной записи.

Установка видеокамеры своими руками

Монтаж видеокамеры в частом доме своими руками имеет общий алгоритм действий:

1. Выбираем оптимальное место для расположения будущего устройства.
2. Подбираем оптимальное оборудование и программное обеспечение для работы с камерой.
3. Производим монтаж устройства и предварительную настройку.
4. Объединяем все компоненты видеонаблюдения в единое целое.
5. Проводим пробный запуск системы, проверяем работоспособность всех узлов.

Для самостоятельной организации видеонаблюдения в частном доме понадобятся следующие компоненты:

• Видеорегистратор.
• Жесткий диск для хранения архивных записей.
• Видеокамера.
• IP-камера.
• Блоки питания для камер.
• Необходимые кабеля и разъемы для подключения.
• Роутер.
• Мобильный модем.

В качестве примерного оборудования для частного дома можно использовать:

1. Видеорегистратор на 8 каналов от NOVICAM F2+ — 3700 рублей.
2. Жесткий диск объемом 750 гигабайт – около 2000 рублей.
3. Цветная аналоговая камера INNOVI IV-807J – 1000 рублей.
4. Видеокамера RVi-E165 – 1260 рублей.
5. IP-видеокамера Hikvision DS-2CD2032-I – 3400 рублей.
6. Блоки питания для аналоговых камер – 545 рублей.
7. Блок питания для IP-камеры – 300 рублей.
8. Кабели и разъемы для подключения – около 500 рублей.
9. Маршрутизатор ZyXEL Keenetic Omni – 2000 рублей.
10. Мобильный модем – около 1000 рублей.

В целом система обходится в 15705 рублей (указанные цены актуальны на 2014 год, с учетом подорожания стоимость системы будет выше). При этом вы всегда можете использовать более дешевые компоненты для частного дома, приобрести которые будет несложно на известных площадках товаров из Китая.

Структурная схема системы уличного видеонаблюдения

Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.

Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.

Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.

Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.

Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.

При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.

Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.

Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.

Настройка

В системе, состоящей из одной точки наблюдения, но при использовании для подключения кабеля Ethernet, необходимо самостоятельно оконцевать его штекером типа «тюльпан». Данные типы штекеров не предназначены для соединения с «витой парой» и поэтому производство готовых соединительных проводов не производится. Следует паяльником отпаять штекер от заводского провода и сделать спайку с Ethernet.

Подключение выполняется через соответствующий интерфейс на задней панели телевизора или к выводам видеокарты. Дальнейшая настройка не требуется, поскольку видео сразу появится на экране. Подключение коммутатора с несколькими видеоустройствами, осуществляется через любой из интерфейсов, предусмотренных производителем. При подключении к компьютеру может потребоваться дополнительная настройка программного обеспечения.

Монтаж

Рекомендуется ознакомиться с основами беспроводных камер, систем цифровой видеозаписи и настроить их перед началом работы. Поскольку не нужно прокладывать кабели, можно установить систему с базовыми инструментами. Большое преимущество беспроводных вариантов заключается в установке их на расстоянии до 500 м от приемника.

Монтаж беспроводной домашней системы состоит из нескольких частей и каждая должна быть правильно настроена. Расположив объектив камеры на выбранном месте, она вешается на крепежные элементы. Некоторые купольные камеры устанавливаются как детектор дыма на кронштейн, другие требуют снятия купола, а затем установки на потолок.

Если камеры спрятаны внутри обычного предмета, все равно нужно выяснить, где расположить их. Камеры с часами и бумбоксом сочетаются с письменным столом или полкой, няня Cams, помещенная в игрушку или куклу, выглядит хорошо в сочетании с другими игрушками в детской комнате. Камеры выхода или аварийного освещения необходимо монтировать рядом с выходами.

Следующий шаг — решить, где будет находиться оборудование для мониторинга и записи. Независимо, является ли система видеонаблюдения на базе ПК, видеорегистратора или просто квадратор видеосигнала (Quad) и монитор, необходимо выделить место для обустройства системы в соответствии с инструкциями производителя. Там должны помещаться и рекодеры, получающие видеопоток 2,4 ГГц от передатчика внутри камеры. Во варианте квадратора придется переключаться между изображениями с каждой камеры, т.к. разделить картинки на четыре окна на мониторе не получится — понадобится четыре приемника.

Каждая камера имеет собственный IP-адрес и может управляться извне посредством интернета. Изображения могут храниться на внешнем носителе, который доступен в любое время и в любом месте. Обязательно нужно убедиться, что камеры имеют высокий уровень передачи данных. Нет смысла использовать их, получая плохой сигнал. Это уже может проявляться, если маршрутизатор находится в подвале, а камеры установлены на улице, либо между ними несколько потолков и стен. В таком случае может помочь ретранслятор WiFi для усиления сигнала.

Подключая каждый приемник к видеовходам ПК или DVR, проверяем, как идет видеозапись с каждой камеры. Если записи нет, следует убедиться, что все батареи в рабочем состоянии, не было превышено рекомендованное расстояние от передатчика до приемника, которые должны быть подключены к питанию.

Получив видеопоток, нужно настроить каждую камеру с точным указанием того, что нужно для записи, при необходимости заменить объектив или настроить фокус. В результате должна получиться подача четкой картинки с каждой камеры. После этих манипуляций можно сделать пробную запись на 5-10 минут и посмотреть видео с помощью программного обеспечения. Затем записать диск в соответствии с инструкциями и посмотреть, воспроизводится ли он на компьютере.

Выбор системы

Большинство хозяев посещают свои дачи лишь периодически, а в остальное время они остаются без присмотра. Желательно, чтобы при выборе системы учитывалась возможность архивации данных, а при необходимости – удаленный доступ онлайн и GSM сигнализация.

Задача как организовать видеоконтроль может решаться разными способами. Первый из них заключается в периодическом контроле и анализе полученной информации. Хозяева, приезжая на дачу, просматривают события, зафиксированные в их отсутствие. Данный вариант, основанный на пассивном наблюдении, не позволяет оперативно отреагировать на противоправные действия. Тем не менее, они оказываются зафиксированными и могут послужить доказательствами нарушений со стороны посторонних лиц. Поэтому часто используются и в офисе. Для периодического контроля потребуются видеокамеры и регистратор, соответствующих моделей. Кроме того, нужно будет правильно рассчитать блок питания. В данном случае рекомендуется использовать аналоговые камеры наблюдения, которые считаются недорогими и надежными, известные как бюджетные устройства.

Второй способ установки видеонаблюдения на даче предусматривает возможность получения удаленных данных и контроля над всеми событиями, происходящими на даче в отсутствие хозяев, причем не только на территории, но и внутри дома. Такое дачное оборудование дает возможность оперативно реагировать на любые негативные явления и принимать экстренные меры.

В этом случае система видеонаблюдения должна обладать функцией определения нештатной ситуации и доставки сообщения о ней заранее выбранным способом. Кроме видеокамер, в систему безопасности включены датчики движения и охранной сигнализации с соответствующими тревожными выходами.

Для того чтобы смонтировать на даче видеонаблюдение через интернет используются разные технологии, в зависимости от конкретных условий того или иного объекта. Для того чтобы выбрать наиболее подходящий вариант, их следует рассмотреть более подробно.

Обслуживание

Как уже говорилось выше, ко всем видеокамерам нужно предусмотреть удобный доступ для обслуживания: этот момент обсуждается с заказчиком на стадии проектирования системы видеонаблюдения. Например, видеокамеры периодически нуждаются в чистке.

Инфракрасное излучение притягивает всевозможных насекомых, которые оставляют следы своей жизнедеятельности на оптике. Существует множество репеллентов, которыми неплохо побрызгать камеры, но действие их непродолжительное. Некоторые используют даже противоблошиные ошейники для животных, надев их на корпус камеры. Но лучший способ – наследие Советского Союза – вьетнамский бальзам «Звёздочка». Многие мастера подтвердят это: действует полгода и купить можно в любой аптеке. Намазали чуть-чуть на корпус и забыли о пауках и мошках на видеокамере.

Готовые комплекты уличного видеонаблюдения: плюсы и минусы

Плюсы:

1. В комплект входит всё необходимое для подключения и передачи информации к компьютеру или другим устройствам.
2. Исключается несовместимость устройств, которая может возникнуть при покупке комплектующих разных производителей.
3. Цена комплекта всегда ниже.
4. Гарантия распространяется на весь комплект, поэтому в случае поломки продавец обязан не только починить отдельное устройство, но и наладить сообщение между комплектующими.
5. Установить готовый комплект в разы быстрее и проще.

Минусы:

1. Комплект видеонаблюдения не всегда можно расширить дополнительными устройствами, а если порты имеются, то может возникнуть несовместимость.
2. Вы не сможете заменить какое-либо устройство из комплекта, поэтому вам придётся искать подходящую сборку, либо покупать отдельно, что увеличивает конечную стоимость.
3. Качество зависит от сборки. Если сборку проводил низко квалифицированный персонал магазина, тогда при установке оборудования возникнут проблемы.

Обсуждаем возврат долгов

http-equiv=”Content-Type” content=”text/html;charset=utf-8″>class=”zakon”>

Существует масса разновидностей систем видеонаблюдения: недорогие, которые можно  собрать своими руками и серьёзные — при монтаже которых без специалистов не обойтись.

На даче, если она не представляет собой неприступный «Форт Нокс», усложнять систему ни к чему.

Распространение получили специальные комплекты видеонаблюдения для дачи. В их состав входят проводные камеры с видеорегистратором, который записывает изображение на жёсткий диск.

Картинка передаётся через интернет на удалённый компьютер, и просматриваться в «прямом эфире». Работа с архивом записей реализуется во всех моделях регистраторов.

Беспроводное видеонаблюдение для дачи

К беспроводным системам видеонаблюдения относятся GSM-камеры, которые несут на борту GSM модуль с СИМ-картой от оператора сотовой связи

Работают автономно в любом месте, в присутствии стабильного сигнала, что важно в удалённых от города местах: на даче, в гараже, коттедже

Для профессионального применения продаются отдельные устройства — рекордеры с GSM-модулем, к которым подключаются проводные или беспроводные камеры. Такой аппарат размещается в помещении дачного дома, а камеры устанавливаются по периметру ограждения.

К беспроводным устройствам относятся и Wi-Fi камеры. По скоростному радиоканалу они соединяются с роутером, который обеспечивает передачу видео в сеть Интернет или на персональный компьютер для последующей записи при условии, что на даче имеется подключение к сети Интернет.

Камеры, которые не используют дополнительные устройства для трансляции изображения в сеть, называют IP-камерами. Такое устройство подключается к модему и транслирует в Интернет «живое» изображение.

Для присоединения к сети нескольких IP-камер устанавливают свитч (или говоря проще «разветвитель сети») — недорогое устройство с определённым количеством входов. Разумеется, чтобы реализовать такое видеонаблюдение на даче, надо знать, что без «быстрого» Интернета эти камеры работать не будут.

Любая IP-камера имеет собственный интернет-адрес. Благодаря этому, ее, возможно, отыскать из тысяч других в интернете, где бы она не находилась, хоть на даче, пляже или на улице. Для этого надо в браузере или специальной программе ввести IP-адрес устройства, чтобы иметь возможность просмотра того, что находится перед объективом.

В сети находятся тысячи «живых» трансляций из популярных и интересных мест на планете: рестораны, пляжи и аттракционы, аэропорты и дорожная сеть, животные в естественных условиях и домашние любимцы. Отдельные люди показывают себя и то, что их окружает.

Разумеется, и для обеспечения охраны дома или офиса, гаража или дачи  видеонаблюдение через интернет подходят по всем параметрам.

Видеонаблюдение для дачи своими руками

Для ее реализации на примере легкодоступных компонентов попробуем собрать два варианта бюджетной системы, которые установим на дачном участке. Вариант первый – реализуем  GSM видеонаблюдение на даче

• В ближайшем крупном салоне сотовой связи за 1700 рублей покупаем мобильную GSM-камеру у одного популярного и крупного оператора. Выглядит устройство необычно, словно игрушечное НЛО – однако, возможности у него приличные.
• В камеру поставили слот для СИМ-карты, к которой оператор подключил эксклюзивный тарифный план (его возможно сменить по своему усмотрению). Устройство имеет на борту аккумулятор и зарядное устройство в комплекте.
• Настроить его получится при подключении к компьютеру, а базовые функции программируются через СМС. Прописываем в меню номера телефонов, на которые камера будет отправлять ММС и тревожные сообщения.
• Заряжаем её и после окончания процесса зарядки крепим на стене в гостиной, повернув таким образом, чтобы в объектив попала максимальная часть помещения – включая входную дверь и окна.
• Включаем камеру и проверяем её работоспособность, перемещаясь из двери к центру комнаты.
• Через некоторое время телефон сообщает о приёме ММС-сообщения.
• Открываем его, и видим своё лицо, которое наш гаджет запечатлел в ответственный момент.

Критерии выбора

При выборе камеры первое, на что обращают внимание – качество картинки, которую она показывает. Если консультант в магазине предложит посмотреть изображение, подключив устройство сразу к монитору, то уведенному не стоит безоговорочно верить

Объяснение этому простое – сведения при передаче через интернет сжимаются определенным способом, в итоге пользователь увидит совсем не ту картинку, которую он видел при покупке в магазине.

Камера, у которой отсутствует провод, но имеется карта памяти, дублирует информацию

Также важно, чтобы камера была оснащена слотом для карты флэш. Даже если произойдет неприятный инцидент, и хакеры перехватят всю информацию, все равно данные останутся на носителе

Покупка видеокамеры, которая осуществляет запись на карту памяти, обоснована и приоритетна.

Системы могут быть оборудованы разными датчиками, которые реагируют на звуки, движения, изменения площади помещения, если вдруг разобьют окно. Похожие дополнительные опции повысят надежность охраны дома.

Некоторые характеристики, на которые стоит обратить внимание при организации наблюдения за домом:

1. Разрешение видеоклипов. Этот показатель влияет на качество изображения. Чем выше значение, тем четче картинка, тем лучше можно увидеть мелкие детали. Современные видеокамеры имеют разрешение от 1,3 до 3,5 мегапикселей и более. Рекомендуется приобретать устройство в зависимости от его запланированного использования. Если необходимо четкое изображение, то нужно купить видеокамеру с качеством HD или Full HD с 720 и 1080 соответственно.
2. Светочувствительность и матрицы. Первый показатель влияет на хорошую передачу картинки из темноты или при плохом освещении. Если хозяину нужны камеры для ночной съемки, то нужно выбрать варианты с высокой светочувствительностью. Ее измерение происходит в люксах. Часто разработчики указывают этот показатель на коробке. Чувствительность не связана с разрешением устройства. Устройство может показывать картинки формата Full HD, но в темноте ничего не увидит. Выяснить, подойдет ли та или иная камера для режима ночной съемки, можно по типу матрицы. Предпочтительнее остановить свой выбор на CCD или CMOS ACS. Не выбирайте тип СМОS. Если рассматривать показатели в люксах, то здесь исходят из такого соображения. В полнолуние освещенность равна 0,1, в сумерки 1 люкс. Видеокамера должна оснащаться светочувствительностью до 0,1 и менее.
3. Конструкция. Как было уже сказано выше, разделяются видеокамеры на купольные, уличные, мини камеры, поворотные, корпусные. Каждый вид характеризуется своим углом обзора и создан для использования в определенных условиях.
4. Скорость видеопотока. Современные устройства передают видеофайлы со скоростью 3-25 кадров в секунду.

Приспособления можно устанавливать во дворе, внутри помещения. Чтобы устройство показывало хорошую, четкую картинку, нужно выбрать камеру с углом обзора выше 70 градусов.

Для уличной съемки рекомендуется купить видеокамеры с ночным режимом и наличием подсветки.

Если вы проживаете в холодном регионе, то рекомендуется взять устройство, которое сможет снимать в мороз. Для помещения можно приобрести набор, предусматривающий сохранение архивов в дополнительном хранилище. Выбирая систему, поинтересуйтесь, можно ли подсоединить дополнительные элементы.

IP видеонаблюдение своими руками

IP видеонаблюдение

На сегодня IP видеонаблюдение является, пожалуй, самым оптимальным вариантом, конечно, в тех случаях, когда имеется возможность подключения к сети интернет. Его основным преимуществом является отсутствие кабеля, что позволяет как сэкономить на покупке оного, так и не оплетать все вокруг проводами.

Также это позволяет устанавливать IP камеру практически в любом месте придомовой территории/квартиры/подъезда и т. д. Но для относительно удаленных объектов (дача, гараж и пр.) такой тип видеонаблюдения явно не подойдет, т. к. для передачи изображения с камеры на компьютер необходимо хорошее покрытие сети wi-fi, а это значит, что все камеры должны быть на небольшом расстоянии от роутера. Но как вариант в таких случаях – дополнительная покупка 3G/4G модема с wi-fi (впрочем, лучше чтобы на месте установки камер было уверенное 4G покрытие, в противном случае придется ограничиться аналоговыми камерами), с последующим подключением к нему камер видеонаблюдения и передаче изображения в интернет. IP камеры будут хорошим вариантом обеспечения видеонаблюдения для частного дома, при необходимости четкой и детальной картинки. Стоимость комплекта из одной камеры начинается от 2000 рублей.

Приступаем к установке IP видеонаблюдения своими руками.

Шаг 1. Программное обеспечение. Как правило, в комплекте с IP камерами бесплатно идет диск с программным обеспечением, и для начала нам необходимо установить его на компьютер.

Шаг 2. Подключаем роутер. Если у вас уже имеется роутер, подключенный к компьютеру по wi-fi, то переходите к третьему шагу, если нет, то читайте дальше. Роутер необходимо подключить к компьютеру посредством wi-fi. Для этого подключаем его к сети питания, и вставляем сетевой кабель. После этого подключаем роутер к компьютеру, и идем в настройки – вбиваем в окне поиска браузера стандартный IP адрес, типа192.168.1.1. Вводим логин и пароль (обычно логин admin, и пароль также admin или четыре либо восемь нолей – 0000 или 00000000). Затем настраиваем параметры wi-fi и подключаемся к маршрутизатору по беспроводной сети, вытащив сетевой кабель из разъема компьютера.

Шаг 3. Подключение камер. Установив программу с диска, идущего в комплекте, подключаем нашу камеру к сети питания и соединяем ее с роутером посредством сетевого кабеля. Далее непосредственно в самой установленной на компьютере комплектной программе IP камеры настраиваем параметры сети wi-fi (вводим ключ, тип шифрования и пр.), и отсоединяем сетевой провод. После того, как камера перезагрузится, она сама подключится к роутеру по беспроводной сети, и вы уже сможете наблюдать изображение, передаваемое камерой. В этой статье мы не будем разбирать все тонкости подключения IP камеры, для этого на сайте есть отдельная статья с подробным описанием всех шагов.

Оборудование и принцип работы системы видеонаблюдения

Перед тем, как установить систему видеонаблюдения загородного дома своими руками, необходимо определиться, сколько в Вашей системе будет контрольных точек, в каждой из которых будет располагаться по одной видеокамере. Обычно система видеонаблюдения загородного дома включает в себя две видеокамеры – одну непосредственно перед входной дверью и другую – перед воротами дома.

Чтобы осуществить монтаж видеонаблюдения своими руками, Вам понадобятся специальные видеокамеры, хаб (для подключения камер видеонаблюдения в локальную сеть), а также компьютер (для осуществления домашнего видеонаблюдения). Многие владельцы дачных участков и загородных домов в последнее время решают подключить данную систему видеонаблюдения к интернету. В этом случае контроль может осуществляться не только из конкретного дома, а из любой точки земного шара, где есть возможность воспользоваться интернетом.

Многие люди полагают, что выполнить монтаж системы видеонаблюдения своими руками весьма сложно и для этого нужно весьма дорогостоящее оборудование. Однако не так страшен черт, как его малюют, благо многие фирмы в настоящее время предоставляют такую технику, которая очень проста в установке и эксплуатации.

Предлагаемый метод позволят использовать компьютер и несколько IP видеокамер. Данная система видеонаблюдения, работающая со встроенным в нее блоком цифровой обработки сигнала, позволяет записывать сигнал непосредственно на жесткий диск подключенного к данной сети компьютера.

Первые шаги при подключении нового регистратора

Перед тем, как приступить к коммутации видеокамер, следует подготовить к работе регистратор. Для этого нужно снять верхнюю крышку, открутив 4 фиксирующих винта. Под ней окажется свободное пространство с прорезями – они служат для того, чтобы можно было закрепить жёсткий диск. Подключение производится при помощи двух проводов с коннекторами, один из которых отвечает за передачу информации, а второй подаёт питание на винчестер. Перепутать их невозможно. Дело в том, что коннекторы разные и подходят лишь к нужному гнезду жёсткого диска.

Винчестер подключается при помощи двух проводов

Расключение проводов на видеорегистраторе

Теперь все кабеля видеонаблюдения осталось расключить в слаботочном шкафу. Для начала подключаете сам видеорегистратор через источник бесперебойного питания.

Затем зачищаете вторые концы кабеля КВК-П, заведенные в шкаф, аналогичным образом как показывалось выше. При этом жилы питания (красный с черным) подсоединяете на соответствующие клеммные колодки “+V” и “-V”.

А конец коаксиального кабеля, с установленным разъемом BNC-F, заводите в свободное гнездо видеорегистратора. Там где написано Video In.

То же самое проделываете с оставшимися видеокамерами.

Все что вам останется это произвести настройку видеонаблюдения, подключив монитор к регистратору через VGA или HDMI разъемы.

Если слаботочный шкаф находится далеко от компьютера, для настройки можно воспользоваться ноутбуком. А уже после этого, отдельным кабелем выводите сигнал на монитор.

Все программное обеспечение для настройки видеонаблюдения должно идти в комплекте с видеокамерами. Если его почему-то нет, то можно попробовать универсальные ПО, например от ivideon.
