Потребление
Таблица расхода электроэнергии
Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:
- С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
- Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
- Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
- Вариант напольного покрытия.
- Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
- Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
- Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.
Потребляемая мощность теплого пола зависит от таких параметров:
- При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
- При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.
При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.
Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:
- Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
- Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
- Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.
Теплый пол
Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.
Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов
Специалисты рекомендуют обратить внимание на другие варианты обогрева пола
Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.
Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:
- В доме нет индивидуальной системы отопления.
- Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
- Необходимость дополнительного обогрева к основной системе отопления.
Сокращаем затраты
Благодаря применению терморегулятора вы сможете сэкономить до 40 % электроэнергии
Удобство и комфорт, создаваемые отапливаемыми полами, омрачает только один фактор – счет за электроэнергию. Как, не лишая себя удобств, снизить расходы на электроэнергию? Несколько советов по умному потреблению:
- Обязательно смонтируйте терморегулятор. Расположить его лучше на максимальном удалении от основной отопительной системы. Регуляторы позволяют сэкономить до 40% электроэнергии за счет необходимого включения.
- Максимально снизьте потерю тепла. При необходимости проведите работы по теплоизоляции стен. Согласно опытных статистических исследований, улучшение теплоизоляции снижает расходы на электроэнергию почти в 2 раза.
- Установите многотарифную систему оплаты электроэнергии. При этом отопление полами в ночное время обойдется в зависимости от региона в 1,5 – 2 раза дешевле.
- Начните экономить ещё на этапе монтажа. Не заводите элементы отопления в места расположения мебели, делайте необходимые отступы от стен и приборов отопления.
- И простая математика: понизив температуру всего на 1 0 С, потребление электроэнергии сокращается на 5%.
Подойдите к вопросу укладки теплых полов ответственно. Заранее просчитайте необходимую мощность приборов. Эти данные помогут правильно подобрать элементы нагрева и пользоваться системой без значительного ущерба для семейного бюджета.
В последнее время данный вид обогрева помещения становится очень популярным. Расчет мощности нагревательного кабеля производят для того, чтобы система обогрева теплый пол в процессе работы соответствовала всем требованиям комфортности. То есть, теплый пол должен обогревать помещение в нужной степени без чрезмерных затрат электроэнергии.
Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-180 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
Чтобы рассчитать необходимую удельную мощность кабеля нужно узнать полезную площадь помещения. Полезная площадь — это та, на которой непосредственно будет прокладываться кабель без учета площади занимаемой стационарной мебелью (шкаф, диван, тумбы).
Например, если у вас площадью комнаты 16 кв.м с расположенными в ней диваном 2.5 кв.м и шкафом 1 кв.м, то полезная площадь будет составлять 12.5 кв.м.
Исходя из выше сказанного следует что, мощность нагревательного кабеля
для помещений, где теплый пол как:
— основной источник тепла:
P = 12.5 (кв.м) * 160 (Вт/кв.м) = 2 кВт;
— дополнительный:
P = 12.5 (кв.м) * 100 (Вт/кв.м) = 1.25 кВт.
Любой нагревательный кабель имеет свою погонную мощность
— это мощность одного метра кабеля (например, 20 Вт/м). Некоторые покупатели, сопоставив удельную и погонную мощность, придя в магазин, просят продать им «столько-то» метров кабеля. Однако при покупке кабеля опираясь на погонную мощность, не следует!
В ряду того, что холодные и горячие концы соединяются специальными муфтам, нагревательные кабели продаются фиксированными отрезками (разной мощности). Эти отрезки нельзя увеличивать или уменьшать, поскольку установка неквалифицированным персоналом концевых и соединительных муфт может стать причиной преждевременного выхода кабеля из строя. Также при разрезании кабеля с него снимается гарантия.
Поэтому основной показатель, на который регламентируются при покупке кабеля, является не его метраж, а мощность. К примеру, если у вас расчетная мощность составляет 2 кВт, то ближайшая ей соответствующая 2.08 кВт, длиной 140 м.
Таблица расчета мощности нагревательного кабеля
| Мощность, кВт | Длина кабеля, м | Сопротивление при 20 °C, Ом ±10 % | «Полезная» площадь помещения, м² | |||
| доп. источник тепла | основной источник тепла | |||||
| 100 Вт/м² | 150 Вт/м² | 160 Вт/м² | 180 Вт/м² | |||
| 0.16 | 11 | 300 | 1.6 | 1.1 | 1.0 | 0.9 |
| 0.25 | 17 | 190 | 2.5 | 1.7 | 1.5 | 1.4 |
| 0.44 | 29 | 109 | 4.4 | 2.9 | 2.5 | 2.4 |
| 0.67 | 45 | 64.4 | 6.7 | 4.5 | 4.1 | 3.7 |
| 0.82 | 55 | 52.6 | 8.2 | 5.5 | 4.9 | 4.6 |
| 1.05 | 71 | 40.8 | 10.5 | 7.0 | 6.3 | 5.8 |
| 1.25 | 83 | 34.3 | 12.5 | 8.3 | 7.5 | 6.9 |
| 1.40 | 95 | 30.4 | 14.0 | 9.3 | 8.6 | 7.8 |
| 1.75 | 117 | 22.1 | 17.5 | 11.7 | 10.9 | 9.7 |
| 2.08 | 140 | 18.0 | 20.8 | 13.9 | 12.8 | 11.6 |
На сегодняшний день существует достаточно широкий спектр выбора кабельных систем обогрева, поэтому проблем с выбором типа и мощности кабеля возникнуть не должно. Тем более, что в большинстве магазинов мощность кабеля рассчитывают продавцы в качестве бесплатной услуги.
Использование специального софта
Если собственные знания собственника недвижимости не позволяют корректно произвести теплотехнические расчеты, то ему на помощь придет программа для расчета теплого пола, размещенная в сети. По сути, программа для расчета теплого водяного пола представляет собой инженерный калькулятор, помогающий решить вопросы в области проектирования отопления.
Рассмотрим преимущества, которыми обладает калькулятор для расчета трубы теплого водяного пола для того, чтобы убедиться в целесообразности его использования:
- моментальный расчет;
- возможность изменения переменных в процессе расчета;
- довольно точный результат;
- простой пользовательский интерфейс;
- доступность.
Чтобы использовать калькулятор для расчета трубы теплого пола необходимо знать следующие показатели:
- температуру теплоносителя в трубопроводе подачи и обратки;
- тип трубы;
- способ монтажа и шаг укладки труб;
- тип напольного покрытия;
- особенности стяжки.
Поскольку пирог теплого водяного пола может состоять из нескольких различных слоев, то в процессе расчета могут потребоваться и другие значения:
- тип теплоизоляционных плит;
- особенности черновой и чистовой стяжки;
- наличие или отсутствие отражающего слоя;
- особенности использования подсыпки и пр.
Имея в распоряжении исходные данные, перечисленные выше, собственник недвижимости может использовать калькулятор для расчета длины трубы для теплого пола, а также для вычисления других результатов.
В частности, с помощью программы можно вычислить:
- удельную тепловую мощность здания;
- среднюю температуру пола при включенном контуре;
- расход теплоносителя;
- прочие эксплуатационные значения.
Используя софт, собственник здания узнает, как рассчитать трубу на теплый пол без привлечения специалистов-теплотехников.
Монтаж теплого пола
Этапы укладки требуют соблюдения определенных требований. Если условия соблюдены не будут, то вероятность нарушений в работе теплого напольного покрытия многократно возрастает.
Подготовка
Еще на этапе подготовительных работ важно привести помещение в полную готовность к укладке пола. Это подразумевает оконченную черновую отделку, установку дверей и окон, подключение коммуникаций, а также подготовку разметки пола
Изоляция
Укладка гидроизоляции просто обязательна, она обеспечивает защиту от разрушительного воздействия влаги. Чаще всего в качестве изоляционного материала используется полиэтилен толщиной не менее 0,2 мм. Кроме укладки на пол полиэтиленом накрываются стыки пола и стен. Чтобы избежать возникновения теплового моста, используется демпферная лента.
Плиты теплоизоляции
Выбор необходимого типа плит и способа их укладки – это гарантия качественной и длительной работы системы отопления. Плиты укладываются без единого промежутка по всему периметру комнаты, что обеспечит полноценный прогрев помещения и прочность пола. При укладке крайне не рекомендуется наступать на конструкции, чтобы исключить риск разрушения целостности элементов.
Отопительный контур
От правильной укладки труб зависит уровень теплоотдачи. Стоит тщательно выбирать технологии прокладки, диаметр труб и шаг укладки.
Завершение работ
После того, как основные этапы проведены, следует подключить контур к коллектору, а затем начать опрессовку труб. Происходит это так: в контур поступает теплоноситель, а воздух удаляется через краны слива. Температура прогрева поднимается от 25 градусов постепенно. После проводятся работы по монтажу стяжки пола, а запуск системы производится через месяц после окончания работ.
Монтаж системы теплого пола достаточно трудоемок, но в эксплуатации эта система обладает массой преимуществ. Поэтому затраченное время и силы, а также средства с лихвой окупятся экономичностью использования, удобством эксплуатации.
Что такое водяной теплый пол?
Теплый водяной пол – это система труб, спрятанных под стяжкой, по которым циркулирует вода определенной температуры около +45°С. На сегодняшний день, это самая востребованная технология для отопления частных домов. Благодаря циркулированию воды внутри системы, обогрев получается равномерным и комфортным, в отличии от радиаторных распределителей тепла. Простота конструкции, независимость от сезонного отопления, скачки температуры и давления являются еще одним большим плюсом данной технологии. Отапливается такая система в основном с помощью газового котла. Но без проблем взаимодействует и с другими видами котлов.
Теплые полы монтируются из полиэтиленовых или металлопластиковых труб. Эти материалы достаточно гибкие и хорошо проводят тепло. За регулирование температуры в такой системе отвечают насос, коллектор и смеситель термостатического вида.
Преимущества водяного теплого пола:
- совместимость со многими видами напольного покрытия – вы можете выбрать любое нужное вам покрытие, не беспокоясь о том, что система отопления повредит его;
- экономия тепла – система производит обогрев снизу, благодаря этому весь холодный воздух поднимается вверх, что позволяет обогревать помещение без использования прочих источников тепла;
- сезонные опции – в холодное время года, система выступает в роли отопительной конструкции, а в летнее время способна охлаждать помещение.
- Дороже радиаторной системы. При устройстве дома теплым полом готовьтесь к повышенным тратам, которые не особо себя окупят, но при этом принесут много приятного в плане отопления.
- Не везде справляется с прогревом. В большинстве случаев теплый пол проходит в качестве основного отопления, но есть помещения, где требуется дополнительный прибор отопления. Для выяснения этого факта и нужно делать расчет теплого пола.
- Запрет на использование в многоквартирных домах. Но касается он в основном России. В других странах ограничений нет.
Данная технология более уместна на территории частного дома, нежели квартиры. Монтаж системы желательно доверить мастерам, так как есть вероятность образования протечек, которые проявляются не сразу. Некачественная сборка может доставить массу хлопот и нанести серьезный урон имуществу.
Как рассчитать теплый пол электрический
В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.
Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).
Сенсорный программируемый терморегулятор
Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.
Двужильный кабель для теплого пола
Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.
Формулы расчета для электропола
Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.
Рассчитываем электрический теплый пол
Причины неисправности и ремонт водяного теплого пола
Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

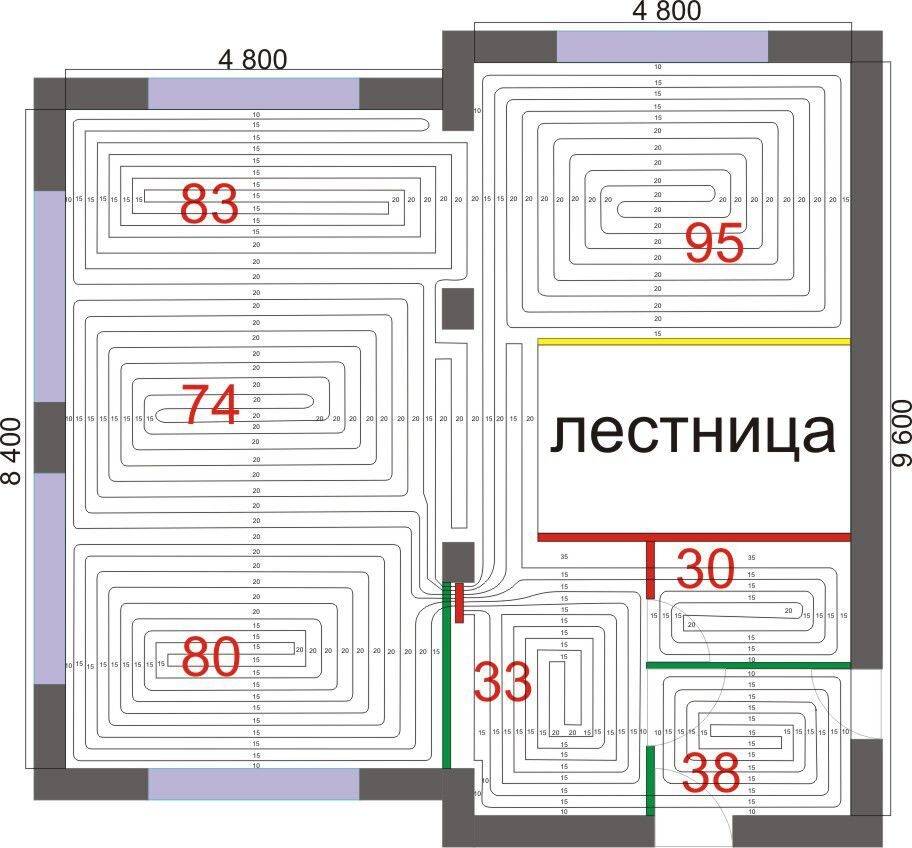

Способы укладки труб теплого пола
По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:
- Труб, с циркулирующей по ним водой, являющейся теплоносителем.
- Байпаса.
- Циркуляционного насоса.
- Коллектора и электропривода, с помощью которых регулируют поток воды.
- Балансировочного клапана, который смешивает нагретую и остывшую воду.
- Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.
Основные элементы теплого водяного пола
Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.
Повреждения трубопровода
Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.
Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.
При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.
Таблица 2. Ремонт при повреждении труб
| Иллюстрация | Описание |
| Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки. | |
| Выполняют демонтаж плитки. | |
| Для удаления стяжки используют перфоратор. | |
| Для ремонта подобных повреждений труб применяют пресс-муфту. | |
| В месте повреждения трубы делают разрез при помощи ножовки. | |
| Трубу очищают от загрязнений. | |
| При помощи развертки выравнивают отверстия с обеих сторон. | |
| На оба фрагмента трубы надевают муфту. | |
| Муфту обжимают клещами. |
Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.
Неравномерность нагрева
Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

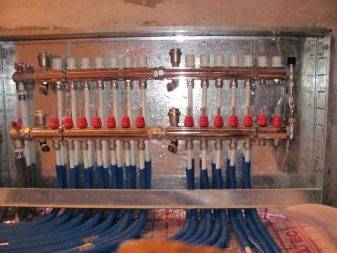

Коллектор теплого водяного пола
Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.
Неисправности электрооборудования
При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.
Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.
Элементы коллектора теплого пола
Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.
Цены на теплые полы Caleo
теплый пол caleo
Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.
Специальные программы для подсчета
Проектировщики систем отопления пользуются программами, основанными на методе коэффициентов. За основу берутся параметры эталонного тёплого пола. Они умножаются на коэффициенты, которые позволяют получить значения рассчитываемой системы. При расчётах описанным способом учитывается ряд параметров:
- материал;
- шаг и двойной радиус труб;
- их материал;
- толщина напольного покрытия и выполненной стяжки;
- тип бетона.
Программа позволяет определить все основные его параметры за относительно непродолжительный период времени. Такой способ исключает ошибки (человеческий фактор).
Результаты программа даёт корректные, но к итоговой цифре нужно добавлять от 5 до 10%. Такой запас пригодится при неправильном соединении труб или при их сгибе.
Особенности расчета теплого водного пола
Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.
На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.
Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:
- они способны полноценно заменить отопление, предусматривающее использование радиаторов;
- несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.
Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.
Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.
С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.
Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:
- Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
- Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
- Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.
