Подключаем водонагреватель к водопроводу правильно

Особенности монтажа

Решая, как установить и подсоединить к водопроводу водонагревательный бойлер, учитывают следующие рекомендации:

  • По правилам установки водонагревателей, трубы горячей воды должны поступать к сантехническим приборам в тепловой изоляции с толщиной оболочки не менее 20 мм, коэффициент ее теплопроводности не должен превышать показатель в 0,035 Вт/м2. Выполнение данного условия снижает теплопотери в магистрали, экономит электроэнергию и соответственно финансовые средства потребителя.
  • Так же желательно присутствие изоляции и на металлических трубах из стали, нержавейки или меди в линии холодного водоснабжения (ХВС). Основное назначение теплоизоляции на трубопроводе подачи холодной воды – препятствие образованию конденсата, вызывающего появление плесени и грибка, коррозии.

Рис. 14 Бойлер косвенного нагрева в индивидуальном доме

  • Распространенная неисправность многих бойлеров – утечка воды через боковой штуцер предохранительного спускного клапана, вызванная высоким давлением в водопроводной магистрали (встречается на первых этажах многоквартирных высотных домов). Обычно воду отводят в канализацию при помощи гибкой подводки, закрепленной на боковом штуцере, что не всегда удобно. Один из вариантов избежать монтажа мешающего шланга – установка на бройлер расширительного бака, компенсирующего перепады давления.
  • Как правило, расширительный бак ставят на бойлеры косвенного нагрева или резервуары значительной емкости с большим количеством воды, где небольшие температурные колебания вызывают существенное перепады давления.
  • При монтаже бойлеров следует подбирать кабель электропитания с термостойкой изоляцией, в электрической цепи обязательно наличие заземляющего контура. Система электропитания водонагревателя должна иметь устройство защитного отключения УЗО.
  • При эксплуатации мощных бойлеров энергопотреблением свыше 5 кВт, их запитывают трехжильным медным проводом большого сечения (2 – 2,5 мм2) от щитка, проводя отдельную электрическую линию, наиболее часто используемые марки электрокабеля – ВВГ 3х2,5-380, ППВ 3х2,5-380.
  • Для увеличения срока службы ТЭНов водонагревателей в системе водоснабжения устанавливают магнитный фильтр, препятствующий отложению солей металлов на поверхности нагревательного элемента.

Рис. 15 Подключение типового бойлера к электрической сети

Главное условие правильного подключения накопительного водонагревателя к водопроводу – установка в линию подачи холодной воды как можно ближе ко входному патрубку предохранительного клапана сброса давления, обеспечивающего безопасность пользования системой при возникновении аварийных ситуаций. В системах с бойлерами косвенного нагрева для компенсации чрезмерного давления нередко устанавливают типовую группу безопасности из трех приборов, в обвязке агрегатов большого объема используют расширительный бак.

Как правильно подключить бойлер

Водонагреватель нужно начинать монтировать лишь тогда, когда уже вся коммуникация подведена к месту установки. Если разводки труб нет, то придется сначала ее обустроить. Для холодной воды необходимо врезаться в водопровод. Делается это разными способами в зависимости от типа труб:

  1. Самым плохим вариантом является стальной водопровод, так как такая врезка – сложный процесс. Основную работу выполняет хомут “вампир”, имеющий врезной патрубок. Герметизация достигается с помощью резиновых прокладок. Затем просверлите отверстие, чтобы вода могла попасть на будущую линию к баку, после нарастите трубу до самого устройства.
  2. Наиболее распространенными трубами считаются металлопластиковые. Здесь вам поможет обычный тройник. Необходимо отрезать лишний участок трубы, затем установить тройник-фитинг.
  3. Врезка в пластиковые трубы не слишком сложна, но она требует наличие паяльной станции. Осуществляется подключение тоже с помощью тройника.

Если водопроводные трубы старые или покрыты слоем ржавчины, то рекомендуем их заменить, так как врезаться в такую линию будет сложно и опасно из-за возможных протечек.

Монтаж бойлера

Основные этапы установки водонагревателя: размечаем стену, сверлим отверстия, вкручиваем крючки, вешаем водонагреватель.

Заручитесь поддержкой одного или двух друзей, после спокойно переходите к установке прибора:

  1. Как говорилось ранее, подвешивать бак можно лишь за крепкую стену.
  2. Сделайте на стене разметку для будущих крюков, но не размечайте под самым потолком. Отступите 15-20 сантиметров от него, чтобы водонагреватель было удобно вешать.
  3. Для разметки пользуйтесь уровнем.
  4. Просверлите отверстия в размеченной области на длину, соответствующую размерам крюков.
  5. Вбейте в отверстия дюбели.
  6. Смонтируйте крюки или крепежную планку с помощью саморезов.
  7. С помощью пару человек подвесьте бойлер на крепления.

Как подключить бойлер к водопроводу

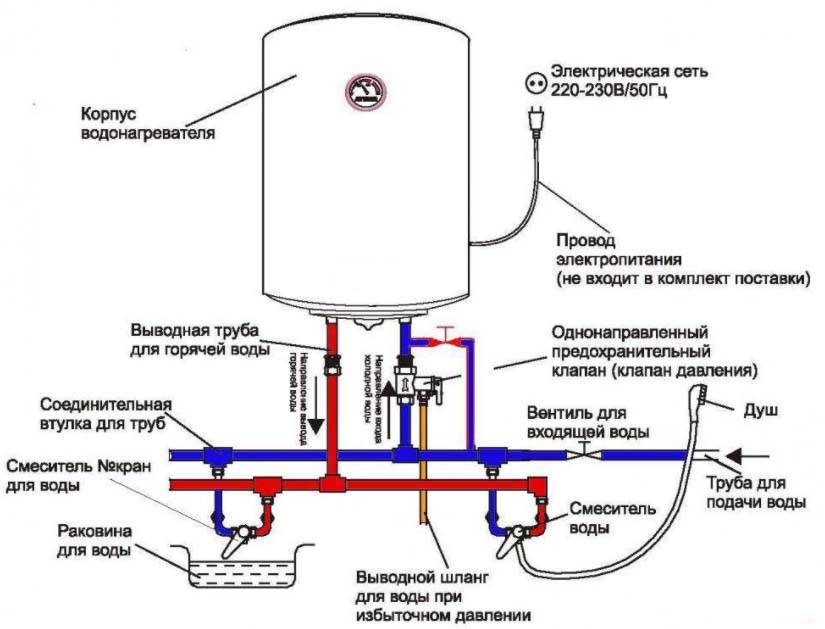

Схема подключения бойлера к водопроводу.

Включать обратный клапан в схему обязательно. Этот элемент защитит бак от избыточного давления в линии и не даст ему остаться пустым в случае отключения воды. На вход и выход устанавливают шаровые краны. Это не только облегчит использование бака, но и дает возможность без перекрывания воды во всей квартире обслужить или отремонтировать водонагреватель. Желательно также монтировать кран для аварийного слива с “холодной” трубы. Элемент позволяет воспользоваться получить доступ к воде, когда ее отключили вовсе. Вентиль устанавливают выше обратного клапана. Дополнительно можно поставить фильтр грубой очистки. Он поможет дольше сохранить “внутренности” водонагревателя в хорошем состоянии.

Правда, на схеме не обозначены перекрывающие шаровые краны. Их устанавливают на входе и выходе. Причем на входе вентиль ставится ниже обратного клапана.

Как подключить бойлер к электричеству

Схема подключения бойлера к электричеству через УЗО с использованием отдельной электрической линии.

Накопительные приборы имеют относительно невысокую мощность, поэтому не требуют улучшенной проводки. Вы можете свободно подключить устройство в розетку или хороший удлинитель. Но мы все же рекомендуем провести отдельную линию для водонагревателя:

  1. Чтобы не “колечить” стену, проведите провод по плинтусу или под потолком, закрепив его с помощью специальных креплений.
  2. Ведите кабель от счетчика, а не от коробки или розетки. Это поможет существенно разгрузить вашу внутреннюю проводку.
  3. Обязательно установите автоматический выключатель около счетчика или бака.
  4. Выбирайте медный кабель сечением 2-4 мм с толстой обмоткой.

Еще одно необязательное, но рекомендованное действие – заземление.

Возможные трудности при подключении

Как правило, процедура подключения водонагревателя не вызывает трудностей.

Однако при этом, можно выделить несколько нюансов:

  1. Плохое состояние труб приведет к сложностям на момент подключения.
  2. Сложная система соединения труб.
  3. Проблемы с электропроводкой.

Все проблемы можно решить при правильном подходе к вопросу.

Советы:

  1. При выполнении работы следует быть внимательным и не спешить.
  2. Бойлер работает с водой и электричеством, подобное сочетание очень опасное.
  3. Многие работы самостоятельно провести нельзя, нужна помощь.
  4. От качества используемых материалов зависит надежность созданной системы.

Технические особенности подключения бойлера

Если схема правильного подключения бойлера к водопроводу составлена, пора приступать к ее исполнению. В этом деле многое зависит от того, какие трубы были использованы при создании водопровода.

В домах старой постройки часто можно встретить стальные трубы, хотя их нередко заменяют более модным полипропиленом или металлопластиком. При монтаже бойлера следует учитывать особенности работы с трубами различного вида.

Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется. Их можно соединить даже достаточно прочным шлангом подходящего диаметра и длины.

Независимо от типа труб, перед началом любых работ по подключению техники к водопроводу обязательно в стояках следует отключить подачу воды.

Как подключить нагреватель к стальным трубам

Для этого не обязательно использовать сварочный аппарат, поскольку соединение можно выполнить с помощью специальных тройников, так называемых “вампиров”.

Конструкция такого тройника напоминает обычный стягивающий хомут, на боковых сторонах которого стоят патрубки. На их концах уже выполнена резьба.

Чтобы установить тройник-”вампир”, сначала его устанавливают в подходящем месте и стягивают винтами.

Между металлической частью тройника и трубой следует положить прокладку, которая идет в комплекте с устройством

Важно, чтобы просветы в прокладке и тройнике, предназначенный для монтажа отверстия, точно совпадали

Затем необходимо с помощью дрели по металлу проделать в трубе отверстие через специальный просвет в патрубке и резиновой прокладке. После этого на отверстие патрубка навинчивают трубу иди шланг, с помощью которого вода будет подаваться к нагревателю.

Для присоединения накопительного водонагревателя к стальному водопроводу используют металлическую муфту со специальными патрубками, снабженными резьбой, на которую можно навинтить запорный кран, шланг или отрезок трубы

Важнейший момент при подключении водонагревателя – герметизация всех соединений. Чтобы уплотнить резьбу, используется ФУМ-лента, льняная нить или другой подобный уплотнитель. Такого материала должно быть достаточно, но не слишком много.

Считается, что если уплотнитель немного выступает из-под резьбы, это обеспечит достаточно герметичное соединение.

Работа с полипропиленовыми трубами

Если бойлер предполагается подключить к водопроводу из полипропилена, следует сразу же запастись предназначенными для них запорными кранами, тройниками и муфтами.

Кроме того, понадобится специальное оборудование: устройство для резки таких труб, а также прибор для их пайки.

Чтобы подключить бойлер к полипропиленовому водопроводу, обычно придерживаются следующего порядка действий:

  1. Перекрыть воду в стояке (иногда для этого нужно обратиться в ЖЭК).
  2. С помощью резака выполнить разрезы на полипропиленовых трубах.
  3. Впаять в местах отвода тройники.
  4. Присоединить трубы, предназначенные для соединения бойлера с водопроводом.
  5. Установить муфты и краны.
  6. Соединить бойлер с краном с помощью шланга.

Если трубы водопровода скрыты в стене, придется выполнить демонтаж отделки, чтобы получить к ним свободный доступ.

Бывает, что доступ к трубам, уложенным в штробы, все же существенно ограничен. В этом случае можно использовать специальную ремонтную муфту разъемного типа.

Полипропиленовую сторону такого устройства припаивают на тройник, а часть снабженную резьбой, присоединяют к водопроводу. После этого с конструкции удаляют съемную часть муфты.

Для подключения водопровода из ПВХ-труб к накопительному водонагревателю можно использовать специальный переходник, часть которого припаивается к трубе, а на другую часть можно привинтить шланг

Подключение к конструкциям из металлопластика

С металлопластиковыми трубами работать не так сложно, как с изделиями из полипропилена. Такие трубы очень редко укладывают в штробы, а соединяют их очень удобными фитингами.

Для соединения бойлера с таким водопроводом можно использовать следующий порядок действий:

  1. Перекрыть подачу воды на трубы в доме.
  2. В месте монтажа патрубка выполнить разрез с помощью специального трубореза.
  3. Установить в разрезе тройник.
  4. Присоединить к отводам тройника отрезок новой металлопластиковой трубы или шланг, в зависимости от ситуации.

После этого следует проверить все соединения на герметичность. Для этого в систему подают воду и наблюдают, не появится ли течь.

Если герметичность соединения недостаточна, следует заделать щель или выполнить работу заново.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия; предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

Монтаж муфты-«американки» на патрубок горячей воды бойлера. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет). Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

Металлическую трубу нужно тщательно зачистить от старой краски. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Схемы подключения различных видов бойлеров

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

  • рулетка и уровень;
  • перфоратор и насадки;
  • щипцы и кусачки;
  • разводной и гаечный ключи;
  • тройники и запорная арматура;
  • трубы для горячего водовода;
  • фитинги для соединения с водопроводной системой;
  • ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
  • гибкие соединительные шланги;
  • 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

  • перфоратор с оснасткой или дрель-шуруповерт;
  • обжимной инструмент (стриппер) и плоскогубцы;
  • рожковые и разводной ключи;
  • отвертка и молоток;
  • устройство защитного отключения с подходящими характеристиками;
  • металлопластиковая труба;
  • тройник;
  • ФУМ-лента;
  • розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Нюансы подключения проточного водонагревателя

Подключить проточный водонагреватель к системе снабжения дома/квартиры водой еще проще, чем накопительный. Достаточно следовать общим принципам работы с техникой такого рода (и приведенным выше рекомендациям), а также предложенным производителем схемам подключения.

Все основные элементы схемы повторяются, здесь также необходим сливной клапан, переходники от патрубков нагревателя к трубам водопровода, подключение к электросети.

Специалисты рекомендуют:

  • монтировать устройство в непосредственной близости к точке водозабора – раковине, душу, кухонной мойке. При этом необходимо учитывать зоны влажности и применять влагозащищенные розетки, а также внимательно относится к гидроизоляции электрических элементов;
  • если трубы подключения холодной воды выполнены из металла, присоединять их к входному патрубку нагревателя необходимо через диэлектрическую втулку (входит в комплект поставки);
  • поскольку мощность прибора может составлять от 1 до 27 кВт, устройства с потреблением свыше 8 кВт необходимо подключать к сети 280 В кабелем из четырех или пяти жил;
  • перед первым включением следует «продуть» систему, чтобы обеспечить заполнение основной емкости нагревателя и отсутствие воздушных пробок в трубах/шлангах.

Важно понимать: проточный водонагреватель обеспечивает наличие горячей воды постоянно (при наличии электроснабжения), но не дает большого потока жидкости!

Рекомендуем посмотреть видео о подключении проточного нагревателя обычного типа и так называемого «крана мгновенного нагрева воды».

Монтаж накопительного водонагревателя своими руками

Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.

Что понадобится для установки накопительного водонагревателя:

  • Перфоратор;
  • Плоскогубцы и отвёртка;
  • Крюки или планка с анкерными болтами;
  • Клапан с предохранителем;
  • Два прочных и гибких шланга;
  • Три крана Ду 15;
  • ПВС-кабель 3х25;
  • Дифавтомат на 16 А;
  • ФУМ-лента;
  • Устройство накопительного водонагревателя.

Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.

Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

Подключение накопительного бойлера к водопроводу

Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:

Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.

Второй вариант значительно проще:

  1. Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
  2. Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
  3. К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
  4. Все стыки лучше дополнительно закрепить ФУМ-лентой;
  5. На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
  6. Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
  7. Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.

Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.

На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.

Как подключить накопительный водонагреватель к сети

Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.

Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.

Как правильно запустить?

  1. Налейте в бак воды и закройте кран ГВС;
  2. Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
  3. Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
  4. Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.

Куда установить бойлер

Выбирая место для установки бойлера, опираются, прежде всего, на расположение трубопровода.

Удобнее всего, если источник воды и водонагреватель будут рядом. Кроме того, в будущем к бойлеру должно быть легко подходить для обслуживания.

Ещё одно обязательное условие – от верха водонагревателя до потолка должно оставаться не менее 10 см.

Небольшие водонагреватели хозяева могут вешать по своему удобству и вкусу. Однако если объём бака 50 литров и более, есть некоторые тонкости:

  • Стена должна быть прочной (её нужно предварительно простучать – нет ли за ней пустот).
  • Бак более 100 л можно вешать только на несущие стены.
  • В качестве крепежа используют анкерные болты (покупаются отдельно).

Бойлеры с высокой степенью защиты от влаги можно вешать даже в душевой кабинке.

Обычный же водонагреватель не стоит вешать над ванной и душем, потому что нежелательно, чтобы брызги воды попадали в его электрические части.

Лучше разместить прибор над стиральной машиной или унитазом.

Если же нет подходящей стены или нагреватель более 150 литров, безопаснее будет установить его на пол.

Можно «спрятать» водонагреватель в нишу или сантехнический шкаф, чтобы он как можно меньше бросался в глаза.

До покупки мысленно «разместите» водонагреватель. В небольших санузлах громоздкий прибор может красть слишком много места. Тогда лучше купить бойлер в плоском исполнении, или горизонтальный, который можно закрепить под потолком.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

  • Первым делом необходимо установить стояки холодной и горячей воды.
  • Подвести трубопроводы к уже установленному смесителю.
  • Установить электрический водонагреватель.
  • Подвести к нему трубы холодной и горячей воды.
  • Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
  • На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
  • На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
  • На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Общие рекомендации по подключению

Подключение емкостного водонагревателя к водопроводу при наличии определенных навыков работ с сантехническим оборудованием выполнить не так уж сложно, но при этом желательно соблюдать несколько рекомендаций, которые помогут избежать ошибок.

В этом случае расстояние до мойки на кухне и смесителя в ванной будет примерно одинаковым и потери тепла в отводящем трубопроводе будут минимальны.Современные водонагреватели емкостного типа, как правило, оборудуются предохранительными клапанами, предотвращающими разрушение емкости для воды внутри нагревателя в случае повышения давления при отсутствии водоразбора.При этом вода сбрасывается через клапан. От клапана нужно предусмотреть отвод воды в канализацию или какую-либо емкость, чтобы вода не лилась на пол, даже если у вас выполнена надежная гидроизоляция.

Как выглядит такой клапан, показано на фото ниже:

Если такой клапан не предусмотрен конструкцией водонагревателя, то следует приобрести и установить его отдельно.Если на ответвлении от стояков давление выше предписываемого современными требованиями нормативных документов в области проектирования и строительства систем внутреннего водопровода, необходимо предусмотреть мероприятия по его снижению. Наиболее простым решением может стать установка диафрагм на поэтажных отводах. Если при строительстве дома диафрагмы не были установлены, а давление заметно превышает нормативное, то для предотвращения разрыва бака нагревателя или постоянного срабатывания предохранительного клапана, нужно будет на трубопроводе, идущем от стояка, дополнительно установить регулятор давления. Как выглядит регулятор, показано на фото:

На представленном ниже видео показана работа регулятора давления, установленного на испытательном стенде (для просмотра нажмите на треугольник):

Как видите, даже при скачках давления в подающей трубе, после регулятора давление воды остается неизменным.Выполнять подключение емкостного водонагревателя можно любыми трубами – полипропиленовыми, стальными или металлопластиковыми. Не следует подключать нагреватель гибкой подводкой, так как со временем может появиться протечка. Оптимальным выбором будут металлопластиковые трубы подходящего диаметра. Они легко монтируются и таким трубам достаточно легко придать нужную форму, просто изогнув их в нужном направлении. Металлопластиковые трубы не боятся горячей воды, а также в отличие от полиэтиленовых труб, устойчивы к содержащемуся в воде хлору. Кстати, о воде. Перед тем, как выполнять присоединение водонагревателя к трубопроводу холодной воды, желательно установить фильтр механической очистки для предотвращения попадания в бак водонагревателя или в запорную арматуру кусочков окалины из водопровода, а также других загрязнений, которые могут привести к порче установленного оборудования. Как выглядит фильтр, показано на фото ниже:

Если такие фильтры уже установлены перед водосчетчиками, то дополнительный фильтр ставить не нужно.Арматуру лучше всего использовать от известных производителей. Экономить здесь не следует. Чтобы в ближайшие несколько лет избежать ремонта, не ставьте дешевые китайские шаровые краны. Купите чуть более дорогие, но более надежные немецкие или итальянские изделия.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
