Где применяется кран шаровой ⅜ – критерии выбора запорной арматуры

Требования к шаровым кранам

4.3.4.1 Шаровые краны должны соответствовать требованиям ГОСТ 21345, ГОСТ 28343,ТУ и КД. 4.3.4.2 Номинальные размеры от DN10 до DN500 включительно. 4.3.4.3 Номинальные давления от PN1,0МПа (PN10) до PN10МПа(PN100) включительно. 4.3.4.4 Шаровые краны должны иметь ограничение поворота ЗЭл. 4.3.4.5 Для шаровых кранов от DN50 до DN500 ЗЭл. должен быть плавающий и удерживаться двумя независимыми металлическими седлами. Шар и седла должны быть притерты друг к другу. Система седел с динамической нагрузкой, пружина седла должна быть тарельчатой.

НЕ ДОПУСКАЕТСЯ: Конструкция крана с цапфой (в опоре), конструкция крана с продувкой паром, применение сильфонной пружины седла.

Как выбрать качественный кран

Перед покупкой смесителя необходимо выписать технические параметры трубопровода, на который он будет устанавливаться: максимальное рабочее давление и диаметр труб в месте установки

И главное, на что нужно обращать внимание при выборе арматуры – эти два параметра. Потому что если они не будут совпадать у труб и смесителя, установить устройство не удастся

Кроме этого, есть и другие рекомендации по выбору качественного крана вообще и шарового латунного в частности:

Перед покупкой необходимо осмотреть и ощупать смеситель: шероховатости, царапины на хромированном покрытии, неровности краев излива и узлов соединения говорят о низком качестве используемых материалов, производственном браке
Такой кран имеет низкую прочность, будет пропускать воду и быстро придет в негодность.
Выбирая изделие, важно обращать внимание на наличие технической документации и указание фирмы-производителя. Известные фирмы перед выпуском продукции в продажу, проводят оценку качества, поэтому брак хоть и вероятен, но встречается редко
В документации обычно указываются использованные материалы и способ изготовления

Для бытового использования подходят латунные краны, предпочтительно – изготовленные методом ковки или горячей штамповки.

  • Дешевые краны, продаваемые под видом латунных, нередко оказываются изготовленными из цинка и алюминия. Достаточно сравнить несколько кранов, взвесив их в руке – самый легкий либо выполнен некачественно и имеет воздушные полости или тонкие стенки, либо сделан из цинково-алюминиевого сплава. Однако сравнивать нужно только корпус крана без вентилей, которые сами по себе могут иметь большой вес.
  • Кран из латуни обычно покрыт защитным слоем хрома, поэтому имеет стальной оттенок. Чтобы удостовериться, что корпус действительно латунный, следует посмотреть на неокрашенные участки, обычно это соединительные патрубки – они должны иметь золотисто-желтый цвет.
  • Форма носика-водоизлива выбирается в соответствии с функционалом смесителя: для умывальника в ванной комнате подойдет кран с цельным корпусом и небольшим изливом, для ванны – с краном и душевым шлангом и переключателем, для кухонной раковины – поворачивающийся в горизонтальной плоскости кран или кран-кронштейн.

Установка шарового крана в систему водоснабжения

Прежде всего, нужно определиться с местом установки крана

Если свободного пространства вокруг трубы немного, то важно правильно подобрать длину ручки детали, чтобы ее удобно было вращать. При расположении на вертикальном трубопроводе этот параметр значения не имеет. Если монтаж выполняется на горизонтальный участок трубы, то ручка должна располагаться только сверху

Максимальное отклонение – не больше 45 градусов

Если монтаж выполняется на горизонтальный участок трубы, то ручка должна располагаться только сверху. Максимальное отклонение – не больше 45 градусов.

После этого выбираем кран с подходящими параметрами. Для бытового использования обычно покупают муфтовые шаровые устройства, имеющие резьбовое соединение. Фланцевая запорная арматура нужна для труб с диаметром от 40 мм.

Уточните направление движения жидкости в трубопроводе. Многие запорные устройства устанавливаются независимо от направления движения транспортируемой среды, но в любом случае этот параметр стоит учесть, если на кране есть стрелка.

Перед установкой устройства резьбовое соединение обязательно уплотняется льняной паклей или ФУМ-лентой. После выполнения уплотнения кран накручивается не до упора, а настолько, чтобы было удобно использовать рукоятку. После установки убедитесь в отсутствии протечек.

Краны шаровые латунные муфтовые

Выполняются из кованой латуни, рекомендуются для установки на трубопроводах малого диаметра. При появлении протечек, достаточно подтянуть гайку, прижав тефлоновое сальниковое уплотнение. Эксплуатационный ресурс рассчитан на двадцать тысяч циклов открытия-закрытия.

Латунное устройство отличается такими эксплуатационными качествами:

  • долговечностью и надежностью, отсутствием необходимости в смазке, техническом, обслуживании, ремонте;
  • герметичностью, исключающей утечки;
  • возможностью установки в любом положении;
  • повышенной травматической безопасностью рукоятки;
  • пригодностью к работе при рабочем давлении до 1,6 Мпа и температуре до +150º С.

Муфтовые краны устанавливаются на трубы малого диаметра, в основном, в бытовых условиях

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей. Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку, взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.
  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

https://youtube.com/watch?v=Ui2BgdUdpAw

Советы по замене газовых кранов

В квартирах или домах газовые коммуникации служат многие года. Единственное, что они требуют периодических проверок и ухода (покраски труб). Самые уязвимые части таковых конструкций – это газовые краны. Еще бы, ими пользуются по несколько раз в день, а то и больше. Вот из-за больших нагрузок газовые краны и ломаются. Особенно часто происходят поломки газовых кранов из некачественного сырья. Пластиковые изделия выходят из строя быстрее других.

Не все знают, когда кран подлежит замене. Ответ прост – когда вы ощущаете неприятный аромат, характерный для газа, то необходимо проверить, где запах насыщенней. Если утечка в зоне газового крана, то его и следует заменить.

Осмотрите изделие, может заметите на нем трещинки или другие повреждения. Может кран туго поворачивается или наоборот – слишком свободно вертится, тогда можно смело утверждать, что устройство вышло из строя. Но самостоятельно заменять запорное устройство нельзя. Не испытывайте судьбу – вызывайте работника газовой службы.

Он бесплатно вам заменит газовый кран, ваша задача только купить правильный механизм, который подойдет к вашим газовым трубам и прослужит много лет. О правилах выбора мы рассказали выше.

Если возникла необходимость менять устройство, то сделайте следующее:

  1. Для начала наберите номер газового хозяйства, сообщите о своей проблеме диспетчеру.
  2. Купите подходящий кран, учтите диаметр труб, шаг резьбы, другие нюансы. Выбирайте не самое дешевое изделие.
  3. Подготовьте документацию специалистам по газу. Скорее всего вам понадобятся: технический паспорт, документация о газоснабжении.
  4. Когда работник приедет, он попросит зажечь конфорку, закрыть вентиль, контролирующий подачу газа. Так топливо выйдет из трубы.
  5. Все работы по замене или ремонту газового оборудования должны проводиться в хорошо проветриваемом помещении.
  6. Мастер заменит кран и проверит его работу, также он должен сделать проверку на утечку газа.
  7. Когда ремонт газовых коммуникаций будет закончен, то специалист попросит технический паспорт и внесет запись о проделанных работах.

Установление утечки природного топлива производится путем применения мыльной пены. Пену наносят на места стыков и кран, а затем внимательно следят за пеной. Если есть утечка газа, то на этом участке начинают образовываться пузыри.

Правила эксплуатации шарового крана 3/8 дюйма

Любые запорные клапаны при правильной установке и эксплуатации прослужат дольше гарантийного срока. Это также относится к шаровому крану 3/8. Поскольку в отечественных трубных инженерных системах используются различные средства, в основном необработанные, велика вероятность того, что арматура этого типа быстро выйдет из строя. Поэтому мы рекомендуем:

  1. Установите мини-шаровой фильтр 3/8 перед краном для улавливания абразивных частиц. Последнее истончает уплотнения, что приводит к разгерметизации конструкции.
  2. Если это модель с резьбой, резьба на трубе и клапане должна быть одинаковой. Это касается не только диаметра, но и высоты, расстояния между витками.
  3. Если невозможно повернуть ручку, не увеличивайте искусственно длину для увеличения усилия. Любая механическая перегрузка штока приведет к его поломке.

Шаровые краны 3/8 со временем начинают некорректно работать: протекают, ручку повернуть невозможно, пропускают жидкость по трубам при закрытии и так далее. Если установлена ​​неремонтопригодная модель шара, ее необходимо будет заменить на новую. Если он поддается ремонту, стоит разобраться в его ремонте, который в основном сводится к замене прокладок.

Когда покрытие шара пришло в негодность: ржавчина, вмятины, трещины, следы абразивных частиц, ремонтировать такое устройство шара нет смысла. Лучше заменить.

Шаровой кран 3/8 – важная часть трубопровода. Устанавливается в водопроводе, отопительном контуре и др. чтобы изделие прослужило долго, стоит учитывать материал, уплотнители, производителя и технические характеристики.

Также рекомендуем посмотреть избранные видео по нашей теме.

Как выбрать лучший шаровой кран?

Шаровые краны и маркировка клапанов: что означают значки, цифры и буквы?

  • https://aw-therm.com.ua/osobennosti-vybora-sharovyh-kranov
  • https://santehstandart.com/poleznye-materialy/kran-sharovyy-3-8

Источник – https://sovet-ingenera.com/vodosnab/v-drugoe/kran-sharovyj-3-8.html

Причины протечек и способы их устранения

Основные причины возникновения протечек могут быть следующие:

  • изношенная прокладка. Если при закрытом вентиле вода сочится из крана, то требуется заменить прокладку. Её изготавливают из микропористой резины, которая является надёжным и износостойким материалом, стойким к деформациям и коррозии. Применение прокладки в качестве уплотнителя обеспечивает высокую степень герметичности и простоту техобслуживания вентиля. На сокращения срока её службы может повлиять нарушение целостности кромки седла под клапаном вентиля. Соприкасаясь с деформированной кромкой прокладка быстрее выходит из строя и плохо держит воду. Чтобы её заменить вначале перекрывают подачу воды на стояке, затем разбирают устройство и меняют прокладку на новое изделие;
  • неисправность сальника или износ его набивки. О том, что сальник пришёл в негодность или пересохла его набивка можно судить по течи воды по стенкам штока в тот момент, когда вентиль находится в открытом положении. Способ устранения течи в этом случае зависит от конструктивных особенностей головки вентиля. Когда головка имеет сальниковую втулку, то зачастую достаточно её просто затянуть поплотнее. Если втулка затянута до предела, в течь воды не прекращается, то необходима замена набивки. Работу по замене сальниковой набивке проводят при закрытом вентиле следующим образом:
  1. отворачивают и снимают втулку сальника;
  2. извлекают старые слои набивки с помощью шила или узкой отвёртки;
  3. укладывают новый наполнитель, уплотняя каждый слой жгута отвёрткой;
  4. устанавливают на место втулку, закручивая её не менее чем на 2 — 3 витка резьбы.

Для ремонта вентиля, у которого в конструкцию головки входит накидная гайка, втулку сальника снимать не обязательно. Достаточно немного ослабить на штоке крепление накидной гайки, и намотать поверх втулки сальника распушенный жгут уплотнителя. Затем гайку следует вернуть в исходное положение.

Что такое шаровой кран 3/8

Все запорные устройства и модель шара в комплекте состоят из трех частей:

  • цилиндрический корпус;
  • мяч с трещиной или отверстием (сквозной) – находится внутри корпуса;
  • шток, который с одной стороны прикреплен к шару, а с другой к рычагу.

Последний действует как вращающееся устройство. Поворачивая его в ту или иную сторону, можно закрывать или открывать внутреннее пространство шарового крана.

Так должен работать шаровой кран. С его помощью невозможно регулировать потоки жидкостей или газов внутри трубопровода (дросселировать их). Если по незнанию или по другим причинам это произойдет, фурнитура быстро выйдет из строя. Определить, чем вызван дефект, несложно. На такие шаровые краны гарантийный ремонт не распространяется.

Шток проходит сквозь корпус, но рычаг находится за его пределами. Чтобы не ошибиться с регулировкой, на заводе сборка этих деталей осуществляется таким образом, что если последняя расположена вдоль корпуса клапана, значит, он открыт. Внутри него может двигаться жидкость или газ. Если расположение поперечное, шаровой кран закрыт.

Запорная арматура шарового типа была изобретена очень давно. Но воспользоваться им не удалось из-за плохого качества пломб. Сегодня в конструкции шаровых кранов используются несколько качественных уплотнительных материалов:

  • синтетический каучук типа нитрилбутадиена (NBR);
  • тефлон.

Первый черный, второй белый или желтоватый. Обязательно добавляйте в уплотнения смазочные материалы, повышающие эксплуатационные характеристики материалов. Часто используемый вариант – графит.

Конструктивная схема шаровых кранов

Управление шаровыми кранами

Управление шаровыми кранами может осуществляться посредством ручного (рукоять, маховик, через редуктор) или не полноповоротного механизированного привода ─ пневматического (одностороннего или двухстороннего действия), электрического (в общепромышленном или взрывозащищенном исполнении), гидравлического. Краны с механизированным приводом применяются в трубопроводах с высоким давлением и большим диаметром. Дополнительно они могут снаряжаться ручным дублером. Шаровые краны с пневмоприводом комплектуются электропневматическим распределителем и блоком конечных выключателей.

При расчете привода шаровых кранов учитывают следующие факторы: скорость и вязкость рабочей среды, коэффициент трения материалов уплотнения, воздействие температуры.

Учитывая, что для шаровых кранов очень важно, чтобы за цикл совершался поворот ровно на 90O, на них могут монтировать регулируемые путевые выключатели, обеспечивающие точность положений «открыто» и «закрыто», а чтобы предотвратить риск случайного вмешательства шарового крана в работу трубопроводной системы─ механические фиксаторы органов управления крана в крайних положениях. Первой областью применения появившихся перед началом Второй Мировой войны шаровых кранов были топливные системы авиационной техники

Но очень быстро ими заинтересовались в других отраслях промышленности, и уже в 50-е годы XX столетия началась масштабная экспансия шаровых кранов в самые разные направления технологий. Процесс этот продолжается и сегодня

Первой областью применения появившихся перед началом Второй Мировой войны шаровых кранов были топливные системы авиационной техники. Но очень быстро ими заинтересовались в других отраслях промышленности, и уже в 50-е годы XX столетия началась масштабная экспансия шаровых кранов в самые разные направления технологий. Процесс этот продолжается и сегодня.

За прошедшие десятилетия в развитии шаровых кранов сделан огромный шаг вперед: резко увеличились объемы их производства, созданы новые конструкции, в которых нашли свое место разнообразные инновации и оригинальные технические решения. Шаровые краны с полным основанием можно считать одним из флагманов современной трубопроводной арматуры.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку,

    взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.

  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

Установка металлических и пластиковых шаровых кранов

При установке металлического устройства резьбовое соединение уплотняется, например, ФУМ-лентой. Кран при уплотненном соединении навинчивается не до упора, а так, чтобы обеспечить удобное пользование ручкой. По завершении установки следует сразу же убедится в отсутствии протечки.

Устанавливая пластиковый трубопровод, следует подбирать все элементы (фитинги, трубы, запорное устройство) в исполнении одного производителя. Установка потребует наличия полифуза – специального паяльника для полимерных конструкций в виде плоского нагревательного элемента. Для пайки полипропиленовых изделий требуется разогреть полифуз до 260º С. Кран и труба вставляются в насадки по сторонам полифуза и нагреваются одновременно, не более 6-10 секунд. Размягчившиеся элементы снимаются с насадок и незамедлительно состыковываются. Остывание завершает процесс пайки.

Протечки

Несмотря на высокую надежность шарового крана, посторонние частицы в потоке продукта и грязь могут привести к возникновению проблем в эксплуатации. Наиболее часто встречаются протечка через закрытый шаровой затвор, протечка по штоку и неполное закрытие крана.

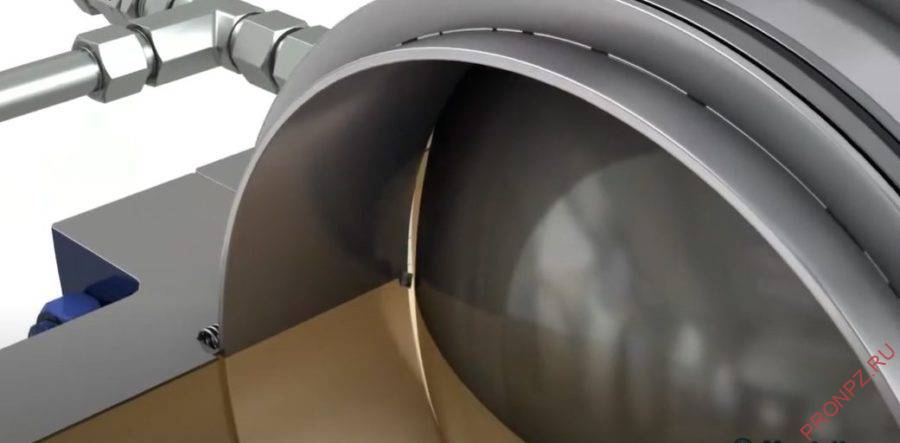

Протечки по седлу

В случае протечки по седлу сначала нужно повернуть несколько раз шар в открытое и закрытое положение, если под уплотнение попал инородный предмет, седло, при повороте вытеснит его и притрется к поверхности шара. Если это не помогло, необходимо убедиться, что кран находится в полностью закрытом или полностью открытом положении. Помешать этому может грязь или инородные материалы, попавшие между упорами крана. Также возможна неправильная установка ограничительных упоров привода и неисправность самого привода.

Протечка при попадании твердых частиц между седлом и шаром

Если кран недозакрывается на 10-15 градусов, произошло заедание седел. В этом случае необходимо ввести промывочную жидкость и оставить минимум на 30 минут, чтобы она пропитала и размягчила затвердевшие осадки. Затем промыть еще раз, после этого закачать смазку и попытаться стронуть седла. Если это удастся – закачать смазку согласно процедуре, после чего выполнить 10-20 циклов открытия-закрытия крана.

Введение смазки или пасты

Если же кран открывается и закрывается до конца, а протечка продолжается, необходимо ввести смазку или уплотняющую пасту через специальные фитинги, расположенные на корпусе крана. Если фитинг неисправен или подтекает, его необходимо заменить

Внимание! При замене фитингов необходимо сбросить давление в трубопроводе

Процедура введения в седла смазки, промывочной жидкости и герметизирующей пасты одинакова. Есть лишь небольшие отличия: при промывке кран должен находиться в полностью открытом положении, если же вводится смазка или уплотнитель, шаровой кран должен находиться в полностью закрытом положении. Для введения смазки или уплотнителя необходимо специальным насосом ввести 1/16 часть от общего объема смазки, необходимого для крана данного размера, затем нужно произвести 3 цикла открытия-закрытия крана для того, чтобы седла повернулись на 45 градусов. Данную процедуру следует повторить 8 раз на каждое седло, если шаровой кран имеет только один фитинг на каждом конце, и четыре раза, если он имеет по 2 фитинга на каждом конце. Таким образом, достигается равномерное распределение смазки по седлам.

Утечка по штоку

В редких случаях встречается утечка по штоку. Это может произойти из-за ослабления затяжки нагрузочного болта или гайки штока, износу уплотнения. Величина момента затяжки важна по следующей причине: слишком большая затяжка приведет к затруднению вращения пробки шарового крана и может привести к выдавливанию уплотнений, а слишком маленький момент затяжки не приведет к обжатию уплотнения должным образом. Следовательно, произойдет утечка.

Для устранения утечки сначала необходимо проверить правильность моментов затяжки болта или гайки штока динамометрическим ключом. Если момент затяжки правильно установлен или после наладки не дает желаемого эффекта, то необходимо ввести уплотняющую пасту через специальный фитинг. Если это не помогает, то нужно заменить верхнее уплотнение штока согласно инструкции.
