Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

• медная или бронзовая труба;
• доски разного размера;
• листовой алюминий;
• коллектор, сделанный из меди или ее сплава;
• определенного формата листы стекла;
• специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Общие правила изготовления бойлеров косвенного нагрева

• Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
• Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
• Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
• Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Как собрать индукционный котел самостоятельно

Современный рынок отопительных устройств представляет большой выбор различных моделей индукционных нагревателей как для бытового, так и для промышленного использования. Несмотря на то, что на сегодняшний день подобное оборудование не вышло на уровень широкого применения в отопительных системах, стоимость его высока. Цена на бытовые котлы начинаются от 25 000 рублей, а на промышленные — от 100 000 руб.

В целях экономии сделать индукционный нагреватель можно своими руками. Такая работа под силу даже не специалисту.

Устройство со сварочным инвертором и пластиковыми трубами

Все материалы и компоненты, которые применяются для сборки, доступны и зачастую находятся под рукой. Что для этого нужно:

• катанка или нержавеющая проволока из стали (диаметр до 0,7 см);
• медная проволока;
• металлическая сетка;
• фрагмент пластиковой трубы с толстыми стенками для корпуса обогревателя (диаметр изнутри 5 см);
• сварочный аппарат;
• переходники для монтирования котла к системе отопления;
• инструменты;
• насос для обеспечения циркуляции воды.

Проволоку из нержавеющей стали нужно нарезать на кусочки длиной 0,5-0,7 см. Заполнить плотно ими пластиковую трубу и закрыть ее с обеих сторон. В ней не должно быть свободного пространства. На дно трубки устанавливается металлическая сетка, которая позволяет удержать стальные частички внутри.

Далее следует смастерить основной компонент нагревания — индукционную катушку. На пластиковую трубу наматывается медная проволока. Необходимо сделать не менее 100 аккуратных витков на одинаковом расстоянии друг от друга. Затем индукционная катушка подключается к системе индивидуального отопления. Устанавливается котел в любой части трубопровода. Для прокачки воды необходимо встроить насос.

Подключается самодельное устройство внешней обмоткой из меди к инвертору. Обязательно проводятся работы по электроизоляции и теплоизоляции котла. Все открытые участки закрываются специальным материалом. Для утепления используется базальтовая вата. Это необходимо для того, чтобы нагревалась труба без потерь теплоэнергии на воздух.

Устройство с трансформатором

Данный вариант проще в сборке, чем предыдущий. Что потребуется для изготовления своими руками:

• трехфазный трансформатор с возможностью крепления;
• сварочный аппарат;
• медная обмотка.

Необходимо вставить трубы одна в другую, сварить. Конструкция в разрезе должна напоминать форму бублика. Она выполняет одновременно две задачи – нагревательного элемента и проводника. Затем медной проволокой обматывается корпус нагревателя и подключается к трансформатору. Чтобы тепло не терялось в процессе эксплуатации, на котел можно соорудить защитный кожух.

Индукционное отопление хорошая альтернатива стандартным системам отопления. Его эффективность составляет около 97% КПД. Такие системы экономичны, функционируют на любой жидкости, работают бесшумно, не выделяют вредных веществ.

При соблюдении правил сборки котлы безопасны в эксплуатации. Они долговечны. Но если какой-то элемент придет в негодность, замена его не составит сложностей. Все материалы легко заменимы и доступны.

Общие правила изготовления бойлеров косвенного нагрева

• Обязательно наличие теплоизолирующей оболочки. Иначе нагретая вода будет стремительно охлаждаться через внешние стенки. Оптимальный вариант — установка рабочей емкости в более крупную бочку, и задувание промежутка между стен строительной пеной.
• Можно укутать емкость строительными теплоизоляционными материалами, правда это выглядит не так эстетично (зато недорого). Если бойлер расположен в помещении котельной, можно сэкономить.
• Внутренняя труба (если применяется схема со змеевиком) должна быть коррозийно устойчивой. После сборки конструкции доступ для обслуживания будет затруднен.
• При использовании электрохимических пар (например, алюминиевый бак + медная трубка) фланцы подключения должны быть изолированы нейтральными прокладками.
• Желательно устраивать в стенке наружного бака ревизионное окошко, через которое проводится чистка или обслуживание.

Приступаем к созданию бойлера

В первую очередь нужно подготовить емкость, которая будет выступать в роли бака для воды. В принципе, подойдет любой, даже не герметичный металлический бак, изготовленный из нержавеющего материала – стальной или эмалированный. Можно даже взять пластиковый бак, но с одним условием – он должен быть изготовлен из пищевого пластика, не выделяющего вредных веществ в окружающую среду при нагреве. Если бак металлический, для работы с ним понадобится аппарат для сварки.

Эмалированные или стеклокерамические баки не слишком прочны, и довольно скоро их придется заменить, поэтому емкость из нержавеющей стали окажется предпочтительнее.

Экономичный и простой способ – взять в качестве бака газовый баллон: при помощи болгарки его нужно разрезать на две половины, очистить и покрыть грунтовкой, после чего сварить обратно в единое целое. В крайнем случае можно обойтись и без всей этой процедуры, но стоит приготовиться к тому, что вода еще долгое время будет иметь сильный запах газа.

Следующий этап создания бойлера – теплоизоляция стенок его бака. Чтобы снизить уровень обыкновенной теплоотдачи, понадобится хорошая теплоизоляция. К слову, удобнее будет сделать все это до монтажа бака. Чтобы изолировать бак, подойдет любой материал, даже монтажная пена. Стекловату или другой утеплитель можно укрепить на баке при помощи веревки, проволоки, клея. Чтобы изоляция работала, должно быть соблюдено условие – изолирующий материал должен покрывать всю поверхность емкости с водой. Есть еще один вариант улучшения теплоизоляции – бак меньшего размера установить в баке размера большего, а между ними уложить слой изолирующего материала.

Сделать змеевик можно из любой небольшой трубы, будь она пластиковая или металлическая. Затем задача усложняется – трубу нужно намотать на какой-нибудь цилиндрический объект, например, бревно или другую трубу. На концы намотанной спирали устанавливаются резьбовые фитинги. Спираль из трубы не должна быть слишком плотной, так как в процессе работы змеевик будет покрываться накипью, да и снять его будет сложно. С самого же бойлера снимать и очищать змеевик нужно, как минимум, раз в год.

После того, как все элементы водонагревателя будут готовы, наступает время собирать бойлер. В выбранном баке делается два отверстия – для входной трубы с холодной водой и для выходной, которая будет подавать нагретую воду. Возле отверстий крепятся краны. В принципе, отверстия можно делать в любом месте бака, но в практическом применении гораздо удобнее, если труба с холодной водой будет подключена снизу, а труба для подачи нагретой – с верху. В самом низу бака монтируется патрубок слива, через который можно будет полностью удалить воду из бака при необходимости, например, для чистки или ремонта.

Затем нужно вырезать отверстия для змеевика, а к стенке бака приварить штуцера из металла, имеющие резьбовое соединение, к которым и будет крепиться сам змеевик.

Обязательно проверяется герметичность этой трубки, а особенно тщательно эта процедура должна осуществляться, если в роли теплоносителя будет использоваться антифриз или другое потенциально опасное для здоровья человека вещество. Проверить герметичность можно, перекрывая одно отверстие и подавая компрессором в другое сжатый воздух. Змеевик при проверке нужно слегка намочить мыльной водой. Если герметичности нет, трубку змеевика нужно пропаять еще раз.

Для того, чтобы тепло из бака никуда не уходило, его нужно закрыть крышкой на защелках. Крышку также нужно утеплить изолирующим материалом. Вот и все!

Бойлер косвенного нагрева своими руками остается только установить и использовать!

Преимущества и недостатки бойлера косвенного нагрева

Плюсы использования бойлера, сделанного своими руками:

• подключение к центральной системе отопления;
• установка вблизи отопительного котла;
• незначительные затраты на монтаж контура;
• существенное сокращение расхода энергоресурсов;
• обеспечение водой постоянной температуры.

К минусам стоит отнести следующее:

• для установки бойлера требуется большая площадь или отдельное помещение;
• для нагрева большого объема воды необходимо продолжительное время, при этом обогрев помещений будет осуществляться с меньшей интенсивностью;
• быстрое образование отложений на змеевидной трубке, требующее очищения химическим или механическим способом два раза в год.

Тогда подогрев воды будет осуществляться при помощи электроэнергии. В этом случае включать бойлер можно в ночное время, когда действуют ночные, низкие тарифы или по мере необходимости.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Если на даче или в загородном доме не подведена горячая вода или вы не хотите зависеть от сезонных отключений, прочитайте эту статью. Мы расскажем, как сделать бойлер самостоятельно. Прибор косвенного нагрева можно собрать с минимальными финансовыми затратами.

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

Галерея изображений

Фото из

Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива

Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом

Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления

Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций

Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости. Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер

Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода

Устройство для экономного использования энергии

Заводское оборудование для косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник бойлера

Простая конструкция бойлера косвенного нагрева

Самодельный бойлер из газового баллона

Сложность обвязки бойлера косвенного нагрева

Воздухоотводчик в схеме подключения бойлера

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

С примером изготовления простейшего бойлера косвенного нагрева ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Бак из нержавейки в качестве корпуса

Теплообменник из сильфонного шланга

Трубы для подключения теплообменника к отоплению

Крепление труб теплообменника подвесками

Это интересно: Как работает бойлер косвенного нагрева воды? (видео)

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

• медная или бронзовая труба;
• доски разного размера;
• листовой алюминий;
• коллектор, сделанный из меди или ее сплава;
• определенного формата листы стекла;
• специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Подручные материалы

Мы уже говорили о баках из нержавейки от старых стиральных машин. Однако найти такую заготовку непросто. Отличным донором может стать списанный пропановый баллон на 100 л. Давление он не держит (потому и списали), а в качестве бака для воды еще послужит. Разумеется, бойлер из газового баллона должен быть тщательно очищен (особенно изнутри) и покрашен качественной водостойкой эмалью.

Для изготовления не требуется промышленное оборудование. Достаточно «болгарки» и сварочного аппарата. Срезается верхняя часть, затем в ней формируется нагревательная арматура.

При свободном доступе к иным материалам, можно выполнить нагреватель хоть из листовой нержавейки. Посмотреть, как изготовить бойлер косвенного нагрева своими руками, можно на видео (смотреть ниже).

Возможно, страдает эстетика, но качество и долговечность сделанного нагревателя, не хуже заводского.

• Мы уже знаем, что в теплое время года, когда котел отопления не работает, косвенные нагреватели остаются не при делах. В этом случае поможет электрический ТЭН, встроенный в бак в качестве резервного элемента.
• Еще один вариант получения горячей воды летом — установка второго контура теплообмена, подключенного к солнечным системам нагрева.
• В результате можно собрать систему нагрева 3 в 1. От котла отопления (вне зависимости от вида топлива), от электрического ТЭНа и от энергии солнца. При пропадании двух их трех источников энергии, вы все равно сможете обеспечить жилище горячей водой.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки

Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

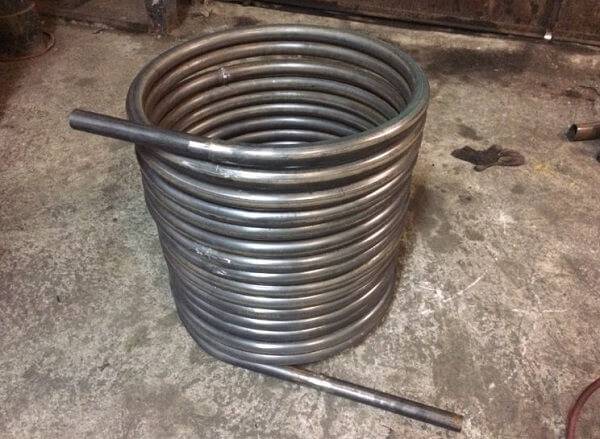

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.
