Установка обжимных (пресс или пуш) фитингов на МП-трубы
Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.
Пресс-фитинг для МП-труб
Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:
- На трубу надевают гильзу.
- На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
- Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
- Берут клещи, в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.
На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.
Правила выбора металлопластиковых труб для отопления
Чтобы контур сети не потек через 2-3 года из-за нарушения технологии изготовления, нужно правильно подобрать материалы.
Основные нюансы:
- Покупать только у надежного производителя, который может дать сертификаты качества. Подделка таких труб – дело сложное, но возможное. Надежные изготовители всегда сертифицируют товар, а если документов нет, это явная подделка или заводской брак.
- Визуально проверить трубопровод. Не должно быть дефектов в виде сколов, нарушения целостности пластикового слоя. Фактура гладкая, без заусенцев, диаметр совпадает с размером, который указан в техническом паспорте изделий.
- Если литеры маркировки нанесены с ошибками, это подделка.
- Осмотреть срез – он моментально выявит контрафакт. Заводские трубы выявляют сварку алюминия встык, если шов внахлест, качество низкое, как и при разной толщине алюминиевой фольги.
Срок службы трубы
Производители определяют срок службы металлопластиковых труб отопления в 50 лет. Но при использовании изделий в условиях высокого агрессивного воздействия трубы выйдут из строя через 35 лет
Важно не забывать менять фитинги и проверять целостность стыков, а снизить воздействие поможет защита магистрали теплоизоляционными материалами – это предупредит замерзание трубы при выкладке в неотапливаемых помещениях, например, котельной
Детальная характеристика обжимных фасонных деталей
Обжимные фасонные изделия также называют зажимные, компрессионные, цанговые или резьбовые. Основные характеристики данных элементов включают такие достоинства:
- Благодаря наличию специальной резьбы, установка выполняется без специального инструмента;
- Разборное соединение позволяет повторно использовать компрессионные изделия при необходимости;
- Сравнительно низкая стоимость.
Однако резьбовые фасонные изделия не лишены недостатков, основными из них являются:
- Соединение должно находиться в зоне постоянного контроля, поэтому запрещена установка скрытым методом, внутри стен или пола;
- Длительность установки.
Монтаж обжимного фитинга
Обжимные фасонные детали имеют оптимальные технические характеристики для применения в системе водоснабжения.
Для того чтобы выполнить подключение металлопластиковых магистралей с использованием обжимных фасонных деталей, лучше заранее нарезать куски трубопровода необходимой длины. Рекомендуется использовать специальные ножницы, что исключит возможность повреждения защитного слоя изделия. Острые края, какие образуются в процессе нарезки, необходимо обработать. При правильном проведении данных подготовительных манипуляций Вы сможете установить резьбовые фасонные изделия без особых проблем. Для этого потребуется:
- На трубопровод одеть обжимной хомут и гайку.
- Закрутить обжимную гайку до упора. Закручивание выполняется до появления характерного потрескивания, пережимать резьбу не стоит, это негативно скажется на герметичности соединения.
Компрессионные или резьбовые фитинги
Характеристики компрессионных фитингов
Достоинства:
- Простота монтажа.
- Цанговые фитинги для металлопластиковых труб можно использовать повторно после демонтажа.
- Низкая стоимость.
Недостатки:
- Длительная процедура монтажа.
- Необходимость обеспечения постоянного доступа к соединению для контроля и периодической подтяжки (оборудование люков, съёмных панелей). Поэтому компрессионные фитинги для металлопластиковых труб не используют в системе теплого пола и не прячут наглухо в стены.
Соединение труб с помощью резьбовых фитингов
Соединение трубы с компрессионным фитингом: схема и вид готового соединения
Фиксация резьбовых фасонных изделий происходит благодаря давлению, которое создается в процессе закручивания гайкой разжимного кольца. Ниже вашему вниманию представлена инструкция по монтажу трубопровода с использованием резьбовых фасонных изделий:
- трубы нарезаются на отрезки нужной длины; для этого лучше применить специальные ножницы, потому как иной инструмент делает срез неровным и может повредить защитный слой изделия;
Разрезая металлопластиковые трубы, тщательно обрабатывайте острые срезы. Иначе надежность и герметичность соединений значительно снизится.
- на трубу надевается зажимной хомут с гайкой – они необходимы для соединения металлопластиковой трубы с фитингом;
- острые края обрезанной трубы нужно обработать специальным инструментом, а в случае его отсутствия, любым подручным приспособлением – это предотвратит повреждение уплотнительных колец и гарантированно не допустит нарушение герметичности соединения. Для обработки острого среза подойдет круглый напильник или заточенное сверло по металлу малого диаметра;
- выравнивается сгон фитинга, возвращается и фиксируется зажимной хомут;
- закручивается накидная гайка; затягивание происходит с умеренным усилием, до того момента, пока не становится слышен характерный звук – потрескивание, если Вы его услышали, закручивание следует прекратить, так как хомут уже в достаточной степени сжался вокруг трубы.
Схема элементов обжимного фитинга
Закручивание накидной гайки должно происходить легко, если это не так, значит, затягивание происходит не по резьбе. Запрещается проявлять при появлении противодействия дополнительные усилия, потому что это приведет к разрушению резьбы и образованию протечек при эксплуатации трубопровода.
Пресс фитинг
Использование пресс-фитингов позволяет создавать надежные опрессованные соединения, которые не нуждаются в дальнейшем обслуживании и могут монтироваться без открытого доступа (в стену или короб). Этот вид фурнитуры широко применяется при монтаже теплого пола.
При создании соединений с пресс — фитингами не обойтись без специального оборудования – пресс-машины или пресс-клещей, которые подразумевают наличие хотя бы минимальных навыков работы по обжиму.
Пресс-фитинги выпускаются в трех вариантах: муфта, угольник и тройник. А их конструкция состоит из двух частей – обжимной гильзы и непосредственно корпуса, внутри которого находятся диэлектрические кольца и прокладка.
Алгоритм установки соединения с пресс-фитингом:
- Специальными ножницами отрезать и выровнять отмеченный участок трубы.
- С помощью калибратора удалить внутреннюю и внешнюю фаски.
- По необходимости, немного увеличить диаметр трубы с применением развертки.
- Удостовериться, что внутри изделия есть диэлектрические кольца и прокладка.
- Накрутить трубу на штуцер фитинга до ее появления в круглом отверстии основания гильзы.
- Выполнить опрессовку соединения с помощью пресс-оборудования (бортик гильзы должен войти в специальное углубление пресс-насадки).
Схема устройства пресс фитинга
Виды и назначение фитингов
Для того, чтобы сделать правильный выбор, нужно обязательно разобраться во всех технических характеристиках различных фитингов. Ведь если при выборе фитингов на металлопластиковые трубы вы будете руководствоваться только ценовым аспектом, возможно, выберете не очень качественный соединительный элемент. Из-за такого выбора ваш водопровод или отопительная система могут оказаться не надежными и не прослужат вам долго. Обычно при монтаже водопроводов и систем отопления используют обжимные фитинги для металлопластиковых труб.
Рассмотрим виды фитингов для металлопластиковых труб:
- цанговые (резьбовые) фитинги;
- компрессионные;
- пресс фитинги на металлопластиковую трубу.
Все эти фитинги различны между собой только способом монтажа.
Каждый вид фитинга имеет свои особенности в конструкции и способе установки
По назначению фитинги делятся на четыре категории:
- Крестовины (фитинги — тройники) для врезки и разветвления трубопровода.
- Муфты для соединения двух труб.
- Фигурные фитинги для обвода трубы без стыковки.
- Фитинги запорного типа (вентили, краны, клапаны).
Как видно, фитингов металлопластиковых труб немало и поэтому неопытному мастеру для правильного выбора нужно будет проконсультироваться со специалистом.
Какая температура максимальна для такой трубы, указано в паспорте к изделию. При покупке желательно ознакомиться с ним, чтобы выяснить все технические характеристики выбранных труб.
Как выбрать фитинги для металлопластиковых труб в зависимости от их типа
Выбрать фитинги для металлопластиковых труб будет проще, если знать об их основных видах:
- Компрессионные фитинги для металлопластиковых труб. Такие изделия нужно выбрать в том случае, если требуется создать условно-разъемные соединения.
- Более современные пуш-фитинги для металлопластиковых труб. Они необходимы в том случае, если требуется создать разъемные соединения. Процесс монтажа пуш-фитингов отличается простотой и не требует каких-либо специальных инструментов.
- Пресс-фитинги для металлопластиковых труб. Их выбирают в случае, если требуется создать неразъемные соединения.
Фитинги компрессионные
Их установить несложно: потребуются лишь разводные или рожковые ключи. С помощью таких фитингов получается разъемное соединение. То есть, если спустя несколько лет после их установки обнаружится течь, то ее можно будет с легкостью устранить, закрутив сильнее гайку. Компрессионные фитинги для металлопластиковых труб не допускается «прятать».
Компрессионный фитинг для металлопластиковых труб состоит из:
- накидной гайки;
- штуцера;
- кольца обжимного разрезного.
У вас есть возможность выбрать нужный вам вид компрессионных фитингов для металлопластиковых труб. Это могут быть:
- тройники для металлопластиковых труб;
- уголки;
- крестовины;
- переходники;
- водорозетки и пр.
Совет! Каждый вид разъемных фитингов для металлопластиковых труб имеет несколько вариантов исполнения. Так, у тройника может быть наконечник вида три цанги/две цанги и гайка/две цанги и штуцер. Такие фитинги используются в системах, по которым транспортируется горячая вода.
Пресс-фитинги
Прессовый фитинг представляет собой неразборную конструкцию: корпус со штуцером и обжимной гильзой. Соединения уплотняются канавками (их 2 или 3, в каждую из них залит синтетический каучук), расположенными на штуцере.
Прессовые фитинги для металлопластиковых труб создают неразъемное соединение. Их следует выбрать для сборки скрытых в стене трубопроводов. Служат они 30 лет.
Металлопластиковые изделия не подойдут для создания внешних коммуникаций, так как при отрицательных температурах трубы с замерзшей в них водой могут лопаться.
Для монтажа прессовых фитингов для металлопластиковых труб вам также понадобится приобрести пресс-клещи, которые стоят от 1 до 5 тыс. рублей. Пресс-клещи могут быть как ручными, так и гидравлическими с микропроцессорным управлением.
Совет! Трубы и прессовые фитинги из металлопластика лучше собирать в помещениях, так как они плохо переносят низкие температуры.

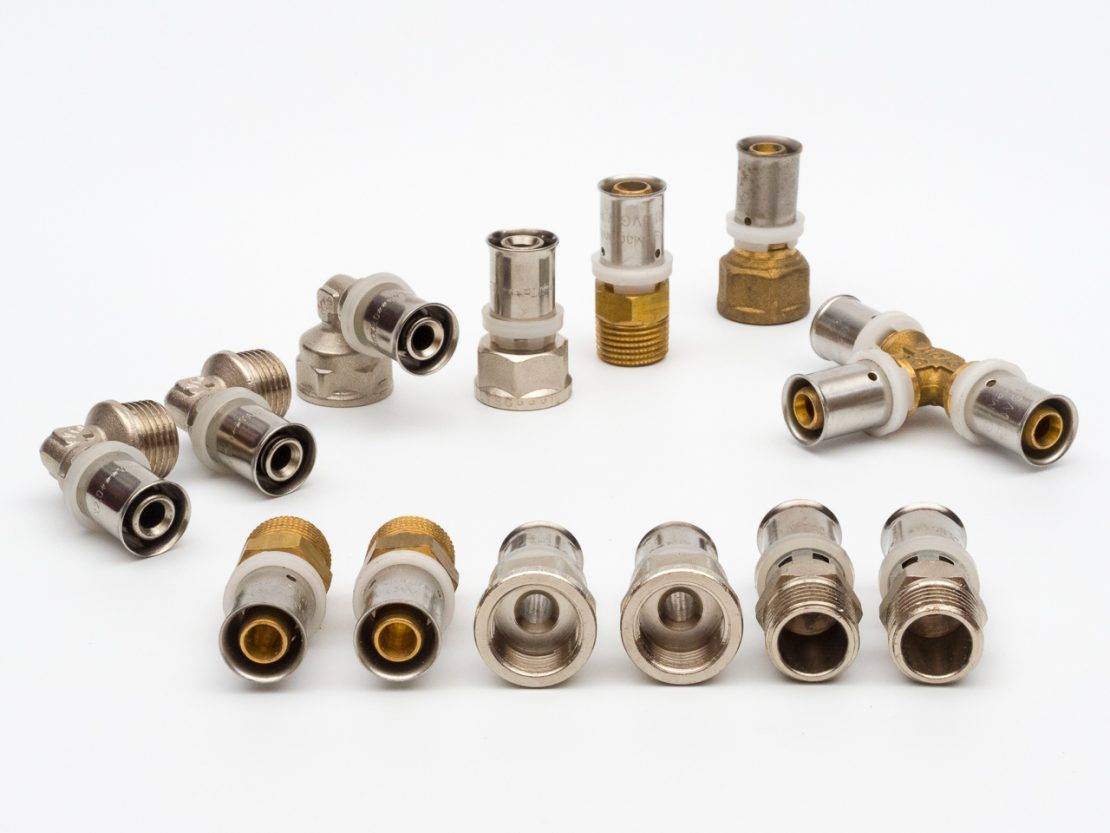

Виды пресс-фитингов для металлопластиковых труб:
- муфты соединительные;
- уголки;
- тройники.
Совет! У вас всегда есть возможность выбрать наиболее подходящие соединительные переходники для металлопластиковых труб. У них по два наконечника: один для пресс-соединения, другой – для резьбового. Есть смысл выбрать именно такие фитинги в том случае, если есть вероятность, что трубопровод будет разобран в будущем.
Пуш-фитинг
Внутри пуш-фитинга находится такой же штуцер с уплотнительными кольцами, как и в компрессионном. Для того чтобы не сорвать кольца, у металлопластиковой трубы должно быть идеально круглое внутреннее сечение и снятая внутренняя фаска, обеспечивающая плавный заход на штуцер.
Металлопластиковая труба надежно закрепляется при помощи нержавеющего кольца с лапками, направленными в сторону фитинга. К сожалению, кольцо предназначено только для определенной толщины стенок трубы. Таким образом, если вы захотите выбрать трубы с чуть более толстыми стенками, то возникнут проблемы при их установке в соединитель. А если стенки окажутся тоньше, то металлопластиковая труба может быть вырвана из соединения при определенном усилии.
Если вы хотите выбрать для соединения металлопластиковых труб пуш-фитинги, то будьте уверены в их надежности, имейте в виду, что они устойчивы к ударам, перепадам температур и механическим повреждениям, кромки у них прочные. Такими фитингами можно соединить несколько труб, подсоединить фильтры, регистрирующие агрегаты, вентили.

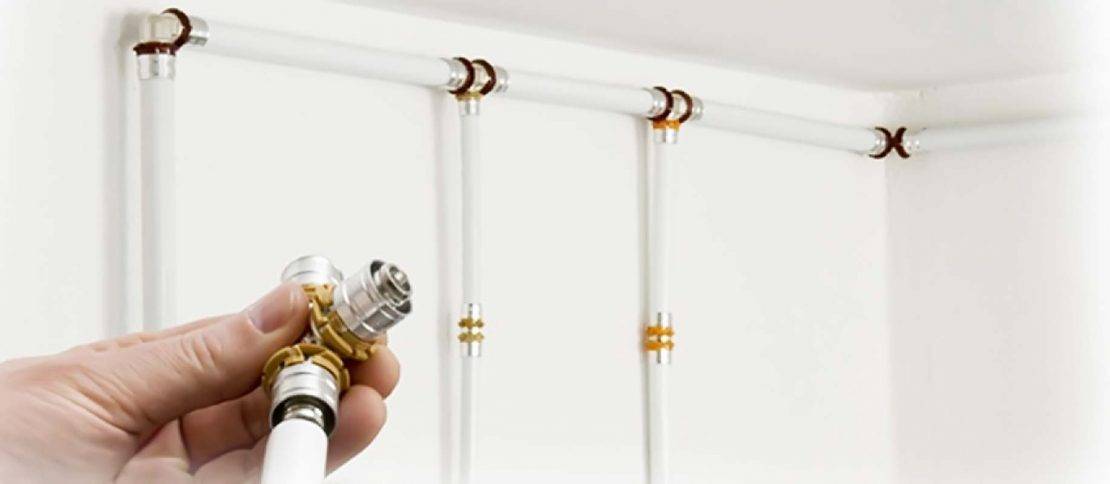

Элементы для крепления труб к стене
Разводка водопроводной или отопительной системы подразумевает крепление труб к стене при помощи клипсы для металлопластиковых труб, откалиброванных по диаметру. Клипсы могут быть как одинарными, так и двойными.
Клипса устанавливается в отверстие скобы и защелкивается пластиковый дюбель, который затем вставляется в отверстие, специально просверленное в стене. Максимальное расстояние между клипсами – 1,2 метра, если оно будет больше, то труба провиснет.
Как согнуть металлопластиковую трубу
Используют несколько методов, среди которых в домашних условиях чаще применяют ручные. Самый простой и наименее надежный — с использованием только строительного фена. Способ подходит для изделий диаметром не более 20 мм, более толстые изгибаются с трудом. Трубу прогревают феном, обхватывают руками так, чтобы большие пальцы служили упорами. Изгибают постепенно в несколько приемов.
Резкие движения недопустимы, иначе возможна деформация изделия. Не следует превышать предельный радиус изгиба, который указан в технических характеристиках изделий. Предварительно тренируются на небольших обрезках.
Использование пружины позволяет добиться качественного и точного изгиба. Требуется подобрать прочную пружину подходящего диаметра, чтобы она вошла в трубу с небольшим зазором. К одному концу крепят проволоку, чтобы вытащить деталь по окончании работы. Вводят внутрь, располагая серединой по центру изгиба. Гнут, уперев в колено, можно подогреть феном. Способ применяют для металлопластика средней и малой твердости.
Методы по тому как согнуть металлопластиковую трубу.
Еще один метод — использование жесткой проволоки. Ее разрезают на небольшие куски, заполняют внутреннее пространство в месте изгиба. Дальнейший процесс похож на вариант с пружиной. После использования проволока извлекается. Способ требует больше времени, но эффективный.
Изгибание металлопластика при помощи песка — самый трудоемкий процесс. Внутреннюю полость засыпают мелким просеянным песком, не оставляя пустот. Заглушают оба конца.
Подогревают и начинают постепенно сгибать. Вместо песка также используют соль. В обоих случаях трубу по окончании работы тщательно промывают.
Самостоятельно, если нет трубогиба, можно сделать аналог. Из доски, толщина которой превышает диаметр трубы, выпиливают полукруглый шаблон с необходимым для изгибания радиусом. Прочно фиксируют на основание — изделие готово к работе.
Монтаж системы отопления из металлопластиковых труб
Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.
Особенности обустройства контуров отопления:
- Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
- Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
- Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
- Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
- В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
- Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
- Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.
Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.
Разновидности фитингов и варианты их применения
Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.
Как выбрать и куда устанавливать элементы:
- Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
- Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
- Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.
Особенности монтажа труб из металлопластика
Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:
- Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
- Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
- Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
- При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.
Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.
Виды фитингов для металлопластиковых труб
Цанговые (резьбовые) фитинги;
Компрессионные;
Пресс-фитинги для металлопластиковых труб.
По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.
По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:
Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;
Муфты соединяют две трубы;
Фигурные фитинги необходимы для обвода трубы без стыковки;
Фитинги запорного типа (вентили, краны, клапаны).
Рассмотрим подробнее виды фитингов для металлопластиковых труб.
Все они отличаются исключительно способом монтажа.
- Цанговые фитинги
По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.
Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:
Латунной основной части;
Обжимного кольца;
Резиновой уплотнительной прокладки.
Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.
Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.
По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:
С внутренней резьбой;
С наружной резьбой;
С накидной гайкой.
Существуют недостатки такого вида соединения:
В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.
При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.
- Компрессионные фитинги
Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.
Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:
Накидная гайка;
Разрезанное обжимное кольцо;
Штуцер.
Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.
- Пресс-фитинги
Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.
Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.
Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев
Американки
Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.
Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».
По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.
Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.
На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.
Краны
Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.
Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.
Стоимость кранов отличается в зависимости от сложности их конструкции.
Пресс – муфты
Смотреть видео – прессовой или обжимной Ф
Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.
Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.
Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:
- Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
- Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
- Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
- Пресс – муфты не боятся температурных изменений.
- Монтаж выполняются легко и за короткое время.
- Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.
Некоторые секреты установки зажимных муфтовых приспособлений
Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.
Без качественного этого инструмента, говорить о надежной работе магистрали не приходится
При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката
Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.
Компрессионные муфты
Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного элемента следующее: кольцо обжима, накидная гайка, штуцер.
Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:
- выравнивается трубная заготовка;
- на ней аккуратно выполняется срез, для которого предварительно делается разметка;
- зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
- на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
- увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
- гайка закручивается до упора от руки;
- затем гайку подтягивают ключом, делая не больше одного – двух оборотов.
Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.
