Как монтировать фановую трубу: пошаговый инструктаж и разбор типичных ошибок

Принципы монтажа

Как правильно установить фановый стояк для дома
? Стоит сразу сказать, что планирование монтажа необходимо осуществлять одновременно с проектированием внутренней канализации. Для повышения эффективности стояка необходимо избегать большого количества углов и изгибов.

Идеальным положением фановой трубы для канализации
является строго по вертикали. Она выводится через межэтажные перекрытия на чердак и затем на крышу. Но на практике, к сожалению, реализовать такой проект возможно далеко не всегда.

Обычно в частных домах используются дополнительные соединительные элементы. К примеру, к основному фановому стояку
может подсоединяться вспомогательная труба, выводиться отдельная труба на одном расстоянии от канализационных стояков и пр.

Ключевой задачей на этапе проектирования системы является правильный расчет диаметра трубы для отвода. Он не может быть больше размера канализационной трубы (110
мм). В идеале диаметр должен соответствовать величине и центрального стояка, и патрубка, соединяющего внутреннюю и наружную части системы.

При проектировании особое внимание следует уделить месту размещения стояка. Он не должен находиться рядом с климатическим оборудованием, а также отводом продуктов горения отопительного котла

Установка фанового стояка
не представляет особых сложностей. Однако некоторые нюансы следует учитывать.

Для центральной канализации целесообразно использовать трубу 110
мм. Такой же диаметр должен быть и у вентиляционного стояка. Обычно используются пластиковые трубы. Если система состоит из элементов, выполненных из разных материалов (к примеру, стояк пластиковый, а канализация чугунная), следует использовать резиновые переходники.

Для соединения нескольких стояков применяются углы 45 или 135 град. Участки, располагающиеся горизонтально, следует прокладывать с небольшим наклоном (0,02 %) в сторону выхода стока. Если нужно изменить угол, используется специальный отвод с поворотом в 135 град.

Монтаж своими руками

Монтаж не представляет сложности, т. к. используются трубы и технологии, применяемые при устройстве канализации.

Правила установки воздуховода:

• Оголовок ставят в таком месте на кровле, чтобы ветер уносил неприятные запахи без вреда для соседних окон и балконов.
• Сама труба должна проходить по отапливаемым помещениям либо ее утепляют, чтобы соблюдался перепад давление внутри и создавалась тяга.
• Верх оголовка защищают сеткой от насекомых, жуков.
• Место выхода на крыше — не ближе четырех метров от соседнего окна.
• Нельзя выводить вытяжку внутрь чердачного пространства без организованной вентиляции — так запахи будут скапливаться, проникать в жилое помещение.

Инструменты и материалы

Фановую трубу для унитаза рекомендуется собирать из одного материала. Если требуется замена чугунного стояка, готовят трубы, фитинги из пластика, чтобы поменять канал на всей протяженности.

Канализационные тройники

Используют стандартные трубы и детали для присоединения:

• труба с манжетами (раструбами);
• резиновые уплотнительные манжеты;
• переходники;
• хомуты для фиксации;
• обратный клапан.

Для демонтажных работ потребуется перфоратор, болгарка, кувалда, иногда — отбойник. В стену монтируют хомуты с помощью дрели или перфоратора. Для резки нужна ручная ножовка по металлу (мелкие зубья не оставляют зазубрин на пластике). Пригодится молоток, уровень, отвес.

Вывод на крышу

Если идет замена старого чугунного стояка, в конструкции крыши уже есть сформированный выход для трубы. При установке новой фановой вытяжки кровлю нужно разбирать.

Порядок работ:

• Определяют место прохождения, стараются выбрать такое, чтобы не мешали стропила.
• В потолке проделывают отверстие, проводят трубу, герметизируют и уплотняют место прохода.
• Вокруг стояка повторяют потолочную отделку помещения.
• Обрешетку можно разобрать, при этом рядом устанавливают дублирующие планки, чтобы не нарушить прочность кровли.
• Трубу крепят к балкам, стропильным ногам, обрешетке.
• В кровельном материале прорезают отверстие по размеру.
• После установки место выпуска герметизируют, утепляют, оформляют фартуками из оцинкованной стали вокруг трубы.

Сборка

Горизонтально трубу ставят редко, только в частных домах, если проведение через крышу невозможно.

Различают несколько вариантов вертикальной установки:

• монтаж под прямым углом — от стояка по 90° делают несколько поворотов, конечный участок стоит вертикально;
• установка под 45° — делают повороты под аналогичным углом, последний кусок располагают вертикально;
• полностью вертикальный стояк.

Собирают пластиковые трубы, вставляя участок без раструба в окончание предыдущей трубы с раструбом, при этом расширенный конец должен смотреть вверх. Перед стыковкой в манжету устанавливают резиновую прокладку, которая уплотняет место соединения. Для стыковки новой пластиковой трубы со старой чугунной канализацией используют редукцию (специальный переходник).

В месте врезки стояка в канализационный коллектор предусматривают ревизию, чтобы вовремя устранять засоры механическим способом.

Установка обратного клапана

Элемент нужен для стабилизации напора внутри магистрали. Во время слива воды снижается внутреннее давление. Крышка клапана открывается, воздух проходит внутрь канализационной магистрали, стабилизируются показатели атмосферы. После этого крышка захлопывается, чтобы не выходили плохие запахи.

Конструкция обратного клапана:

• корпус — объединяет элементы;
• крышка для защиты от грязи, одновременно задерживает запахи;
• шток — открывает крышку, контролирует давление;
• резиновые манжеты — увеличивают степень герметичности, способствуют плавному движению штока;
• отверстие — нужно для прохождения воздуха.

Соединительные элементы

Фановая труба

После выбора качественной модели унитаза следует обратить внимание на выбор соединительных элементов, с помощью которых тот или иной выпуск (ответвление от унитаза) будет герметично и надежно соединен с канализационной трубой или стояком. К стандартным соединительным элементам относятся:

К стандартным соединительным элементам относятся:

К стандартным соединительным элементам относятся:

1. Гофры, гофрированные манжеты.
2. Эксцентрики, эксцентрические манжеты.
3. Отводы пластиковые, патрубки и переходники.
4. Фановые трубы.

Гофра

Понадобятся также дополнительные материалы для осуществления монтажных работ:

• уплотнительные резиновые кольца,
• сантехническая силиконовая замазка,
• герметик.

Этих вспомогательных материалов вполне достаточно для качественной установки современной сантехники.

Характеризуя гофры, можно сказать, что эти приспособления очень удобны в силу их гибкости под любым углом в нужном направлении. Изгиб манжета допускает любое расположение трубы или стояка, а также самого унитаза. Некоторые ограничения, которые все же в данном случае имеются, по сравнению с другими способами соединений не так существенно будут препятствовать работе хозяина, самостоятельно выполняющему установку санузла.

Эксцентрики

Эксцентрики как вид соединений менее вариативны по сравнению с гофрами. Тем не менее, они также позволяют некоторое смещение сантехнического устройства при его подключении к общей системе канализационного отвода стоков.

Пластиковый патрубок – один из самых простых, удобных и недорогостоящих элементов соединения, который применяется в случае достаточной близости унитаза к канализационной трубе или водоотводному стояку.

Такие фасонные отводные элементы как фановые трубы изготавливаются из полуфарфора, фарфора или фаянса. Этот хрупкий твердый материал несколько усложняет процесс установки санузла. Поэтому процедуру подсоединения дорогостоящих керамических отводов лучше доверить профессиональному сантехнику.

После успешного выбора в торговой сети подходящего под индивидуальный интерьер санузла и соединительных элементов можно приступить к монтажу санитарного оборудования.

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

1. при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
2. наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
3. начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

• воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
• при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
• воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

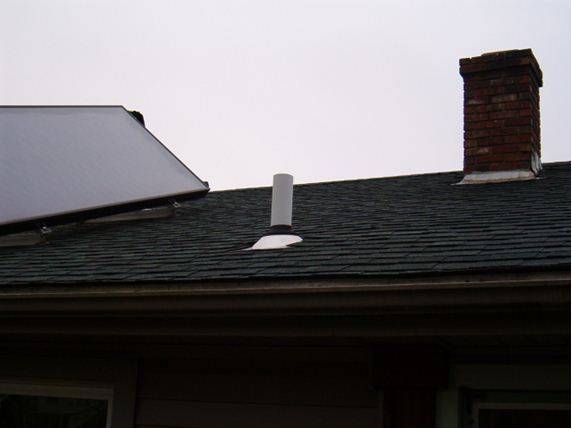

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

1. обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
2. канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
3. одной фановой трубой могут соединяться сразу несколько стояков;
4. запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
5. выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

Соединение нескольких стояков одной фановой трубой: 1 – косой тройник; 2 – колено на 45 градусов; 3 – прямое колено; 4 – прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Долой путаницу

Так вот, в прямом и первоначальном смысле слова фановая труба – это участок канализационной трубы, соединяющий систему канализации с атмосферой. Цель? Удалить запахи из помещения.

Чтобы понять, зачем она нужна, нужно четко представлять, что происходит при смыве.

• Большой объем воды попадает в замкнутое пространство канализационного стояка и под действием собственного веса мчится по нему вниз. При этом он перекрывает все (или почти все) сечение трубы. Перед фронтом воды идет волна воздуха с повышенным давлением, сзади создается разрежение.
• Излишек воздуха вытесняется из системы канализации через все возможные отдушины. Если в одной из квартир по стояку, скажем, неплотно вставлен в канализацию гофрированный шланг от стиральной машинки или сливная труба раковины – воздух пойдет через щели в помещение. Вместе с сопутствующими запахами.
• Разрежение же, остающееся сзади падающего по стояку объема воды, при заглушенном сверху стояке создаст куда больше проблем. Оно с характерным звуком всосет в стояк водяные затворы из находящихся в верхней квартире сантехнических приборов.

Далее же неизбежно создающаяся в вертикальной трубе стояка тяга будет уже без всяких препятствий перемещать воздух (и запахи) из канализации прямо в квартиру.

Труба фановая для унитаза создает в момент смыва короткое замыкание между атмосферой за пределами дома и стояком. Воздух свободно засасывается извне. Тяга в прочее время создается между стояком и улицей. Все запахи оказываются не в доме, а снаружи.

Для нормальной вентиляции стояка достаточно вывести его за пределы кровли.Вакуумный клапан для канализационного стояка – не вполне полноценная альтернатива вентиляции.

Термин, как и многие другие, стал жертвой лингвистической путаницы. Вспомните, как проникло в язык и стало из жаргона языковой нормой слово “отксерить” (от “Xerox”, понимаемого как синоним копиру).

Здесь произошло нечто похожее: кто-то услышал слово, и, не поняв, истолковал по-своему; кто-то повторил за ним. В результате в общем понимании сейчас фановая труба – это просто канализация. Поймем, простим и условимся, что в оставшейся части статьи будем трактовать термин именно в этом смысле.

Куда чаще под фановой трубой понимается внутренняя канализация.

Где нужна фановая труба, и где можно обойтись без нее?

Согласно СНиП, в малоэтажном строительстве (в одноэтажном и двухэтажном частных домах) схема канализации не обязательно должна иметь фановую трубу. Причина в том, что в таких домах объем одновременно сливаемых стоков небольшой, и полностью перекрыть диаметр канализационного стояка – может в редких случаях.

В частном доме необходимость такого вентканала есть, если:

в доме два и больше жилых этажей, и на обоих (или более) этажах стоит ванна и унитаз;

в доме будет располагаться 2 или более санузлов, которые могут использоваться одновременно;

в доме есть бассейн (или любой другой источник большого количества стоков, к примеру – джакузи);

диаметр стояка канализации небольшой (меньше 100-110 мм);

вблизи от дома располагается септик (выгребная яма).

Если строится дом в 1-2 этажа, в котором будет по 1 унитазу и ванной (раковине, душевой кабине) – можно обойтись без вентилируемого стояка, или ограничиться установкой канализационного клапана. Это актуально для дач и небольших коттеджей.

Нужна ли фановая труба в квартире многоэтажного дома? Да, нужна, и всегда имеется. Причина в том, что в многоквартирных домах объем стоков всегда большой (особенно в часы, когда люди находятся в квартире: вечером, ранним утром, на выходных).

Требования, которым должны соответствовать фановые стояки

Монтаж этого оборудования требует необходимых расчётов и не терпит отклонения от них. Фановый стояк выполняет очень важную функцию, поэтому к его установке нужно подойти со всей серьёзностью. При монтаже воздушного стояка необходимо учитывать несколько важных пунктов:

• обустраивая трубу на кровле, стоит запомнить, что высота наружной фановой трубы для канализации над материалом крыши должна составлять не менее 30 см;
• если в доме есть мансарда или чердак, то тогда высота трубы над крышей должна быть не менее 3 м;
• дистанция между такой конструкцией и световым проёмом или лоджией должна составлять минимум 4 м;
• монтаж такой конструкции должен осуществляться через отапливаемые помещения. В случае если труба проходит через неотапливаемые помещения, рекомендуется оснастить её специальным теплоизоляционным материалом;
• категорически возбраняется выводить фановую трубу через дымоход;
• на конец трубы необходимо устанавливать защитные приспособления (колпаки и решётки), которые будут защищать конструкцию от попадания атмосферных осадков, а также мусора и птиц.

Многих хозяев интересует ответ на вопрос: можно ли выводить фановую трубу горизонтально (через стены)? Горизонтальное расположение, как правило, проводится в том случае, если производится индивидуальное строительство. А также если в доме недостаточно вентиляционных шахт для вертикального монтажа конструкции. Стоит отметить, что если труба выведена через стену, её конец закрывается защитной решёткой, а не оголовком.

Вывод фановой трубы может быть осуществлен через стену

Материалы изготовления и устройство фановой трубы канализации

Фановая труба является продолжением стояка, поэтому собирается из аналогичных с ним материалов, чаще всего ими являются поливинилхлорид ПВХ или полипропилен ПП. Если рассмотреть дальнейший путь системы от стояка на крышу, что он состоит из следующих элементов:

Фановая труба. Стандартный наружный диаметр полимерных труб стояка 110 мм, их внутренний с учетом толщины стенок приблизительно 105 мм. На крышу выводится вентиляционная труба, имеющая типовой наружный диаметр 100 или 110 мм. Чтобы состыковать выходной патрубок стояка с вентиляционной трубой, используются следующие виды фановых труб:

1. Отрезки обычных ПВХ-труб канализации, вставляемые непосредственно в патрубок стояка или присоединяемые к нему через тройники под разными углами в случае, если выход вентиляции находится слишком далеко от стоякового трубопровода.
2. Жесткие фановые трубы различной конфигурации с наружным диаметром, соответствующим канализационному стояковому и вставляемые в его раструб, имеют на другом конце эластичную манжету.
3. Гофротрубы с рядом эластичных манжет (рис. 1), рассчитанные на подключение к обрезанному стояку 110 мм без раструба, имеют на втором конце одну эластичную мембрану с отверстием. Данная конструкция чаще других используется для подсоединения унитазов.
4. Гофротрубы с двумя жесткими патрубками, один из которых вставляется в раструб стояка, а второй одевается поверх (вставляется внутрь) вентиляционной трубы (иногда крепится к ней хомутом). Это конструктивное исполнение чаще других применяется при прохождении вентиляции через кровлю.

Рис. 4 Вентиляционные отводы на крышах в двухэтажном доме и их подключение

Вентиляционная труба. Представляет собой обычный трубный отрезок, расположены как отдельно, так и в узле специальной конструкции, рассчитанном на вывод вентиляции через кровлю.

Защитный колпак. Обычно вентиляция выводится на крышу и закрывается сверху зонтиком или дефлектором – специальным колпаком, выполняющим следующие функции:

• Защищает канал от попадания в него птиц, мусора.
• Усиливает тягу за счет перенаправления ветровых потоков, в результате КПД вытяжки повышается на 15 – 20%.
• Предохраняет стояк от попадания внутрь атмосферных осадков, забивания снегом и обледенения.
• Снижает вероятность возникновения обратной тяги.

Рис. 5 Зависимость диаметра стояка канализации от объемов сброса и конструктивных особенностей коммуникаций по СНиП 2.04.01-85

Внутренняя разводка

Внутридомовую канализацию собирают таким образом, чтобы самой нижней её точкой было место вывода трубопровода наружу. Чтобы не ошибиться с углом наклона, можно начать сборку именно от этой точки.

При наличии проекта порядок подключения неважен, но необходимо строго следовать правилам выполнения внутренней разводки:

• Каждому прибору и функциональному участку трубопровода требуется труба соответствующего диаметра: для стояка и унитаза – 11 см, для душевых кабин, ванн, кухонной раковины – 5 см, для всего остального достаточно 3,2 см, но если к одной трубе одновременно будут подключены несколько приборов, её диаметр должен быть не менее 7,5 см.
• Так как сточные воды движутся по трубам самотёком, необходим уклон трубопровода 2-3 см на погонный метр.
• Соединение труб должно быть герметично и не препятствовать свободному току жидкости: трубы соединяются по потоку, в месте стыка не должно быть шероховатостей и заусенцев.
• Следует избегать прямых углов, так как именно в них чаще всего образуются засоры. Для выполнения поворота лучше использовать несколько колен с меньшими углами.
• Необходимо предотвратить обратный подсос из канализации и проникновение неприятного запаха в дом. Для этого на патрубок каждого сантехнического прибора устанавливают сифон или S-образно изогнутую трубу, выполняющую функцию гидрозатвора.
• Если в доме несколько этажей и на каждом из них имеется сантехника, следует оборудовать общий стояк.
• Унитазы устанавливают ближе других бытовых и сантехнических приборов к стояку.
• Узлы трубопровода нельзя выполнять в местах прохождения стен или перекрытий.
• Отверстия для прохождения труб через стены и перекрытия вырезаются с запасом, желательно вставить в них специальные гильзы или отрезки более широких труб.
• Места подключения к стояку и повороты трубопровода оснащаются тройником с ревизионным окошком, закрытым заглушкой. Через эти окошки в дальнейшем будет проводиться очистка труб в случае засорения.
• Стояк располагается максимально близко к месту вывода канализации наружу.

Вывод трубы из дома выполняется следующим образом:

• Во-первых, в фундаменте или цоколе дома проделывается или оставляется в ходе строительства отверстие диаметром 13-16 см.
• Во-вторых, в это отверстие вставляется гильза, вдоль стенок которой прокладывается утеплитель.
• В-третьих, через утеплённую гильзу протягивается труба, которую внутри дома соединяют с остальной внутренней канализацией.

Фановая труба

В доме, имеющем несколько санузлов или бассейн, объем одновременно поступающих в канализацию сточных вод может быть настолько велик, что в трубопроводе произойдёт разрежение – снижение давления. Вследствие этого водяная пробка, находящаяся в сифонах, уйдёт в трубопровод. Соответственно, исчезнет гидрозатвор в унитазе, ванне, раковине и другой сантехнике и запахи канализации попадут в дом.

Чтобы таких неприятных происшествий избежать, канализацию оснащают фановой трубой – специальной канализационной вентиляцией. Она обеспечивает отвод газов из трубопровода и воздухозабор в случае образования разрежения в трубах.

Если в доме оборудован стояк, его достаточно продлить вверх и вывести на 30 см над кровлей. Фановую трубу можно вывести и через стену, сделав отвод от стояка или нижней части трубопровода вверх, а затем в сторону стены при помощи двух колен по 135 градусов или гофрированной трубы. В этом случае уличную часть фановой трубы монтируют вертикально вверх как можно выше, чтобы газы из канализационной сети уходили в атмосферу. Навершие фановой трубы частично закрывают насадкой-зонтиком.

Монтаж

Фановая труба выводится на крышу здания. Запрещается ее вывод на чердак или под свес крыши во избежание поломки устройства упавшим снегом. По той же причине желательно располагать ее как можно ближе к коньку (излому) крыши.

• Оптимальная высота выхода над уровнем кровли составляет 50 см. Такая высота обусловлена толщиной возможного снежного наноса на крыше здания. Для эксплуатируемых кровель высота выхода может составлять 3 м и более.
• Расстояние от ее месторасположения до ближайших распашных окон и балконов должно быть не менее 4 м.

• Диаметр вытяжки должен быть не меньше, чем диаметр стояка. Однако допускается подключение нескольких стояков к одному такому устройству. В большинстве случаев ее диаметр составляет 110 мм.
• Труба не может быть объединена с вентиляционной системой или дымоходами в доме или квартире.
• Желательно избегать изгибов при ее прокладке, т.к. вентиляция канализации в доме не является принудительной. А изгибы снижают тягу внутри нее. Если труба все же должна иметь изгиб выше уровня последнего подключённого сантехнического прибора в частном доме или квартире на верхнем этаже, ее диаметр не может быть уменьшен на всем ее протяжении.
• Для увеличения тяги внутри стояка окончание такой вытяжной системы должно располагаться вне теплого помещения.
• Фановая труба не обязательно должна быть выполнена из того же материала, что и сам стояк. При использовании различных муфт и переходников главное – сохранить нужный диаметр.

Рекомендации по эксплуатации

Ремонтировать чугунный стояк почти невозможно. Ранее применяли бандажи из ткани и цемента в прохудившихся местах труб. Современные пластиковые стояки намного практичнее, поэтому по возможности проводят замену.

Техобслуживание фанового стояка сводится к действиям:

• периодический осмотр;
• чистка ревизионного элемента;
• ремонт (замена поврежденных участков).

Ремонтировать вытяжку из пластика несложно, для этого аккуратно вынимают поврежденный участок, меняют новой трубой. Аналогично действуют при смене колен, поворотов, переходников. Вместе с ними меняют и старые прокладки из резины на новые изделия.

Монтаж фановой трубы и вывод на крышу

Вышеприведенная информация определяет то, что фановая труба может понадобиться довольно часто. Провести ее монтаж можно своими руками при наличии подручного материала.

Рекомендации по проведению монтажных работ выглядят следующим образом:

Для начала следует разобраться с существующей канализационной системой. Первым делом следует провести замену старых труб, которые лучшего всего заменить на пластиковые. Чугунные изделия со временем становятся все менее популярными, так как они не практичны в применении, поверхность имеет высокую шероховатость, что становится причиной образования сильных засоров. Провести демонтажные работы можно довольно быстро и просто: отсоединяется трубопровод от стояка, после чего проводится разборка поэтапно. Со старыми чугунными трубами могут возникнуть существенные проблемы.
Рекомендуется проводить установку фановых труб с нижней точки жесткости. Как правило, она расположена в магистральном стояке. Если работы проводятся в загородном доме, то монтаж рекомендуется начинать с места начала фундамента. Работа представлена созданием отверстий в несущих конструкциях, после чего устанавливается труба и временно закрепляется хомутами. После установки всей сантехники к источнику стоков, к примеру, унитазу подводят фановый отвод.
Если возникают сложности при создании гибкой фановой канализации трубы, когда патрубки не входят друг в друга, можно использовать мыло или силикон. Этими веществами проводится смазывание уплотнительных колец. Не стоит прикладывать большую нагрузку, так как трубы из ПВХ и уплотнительные кольца могут повредиться.
При установке фановой трубы рекомендуется использовать исключительно металлические хомуты. Подобный тип крепления наиболее надежный. Шпильки на стандартном хомуте, который изготавливается из металла, имеет винтовую структуру. Этот момент позволяет точно регулировать особенности соединения.
Монтажные работы должны предусматривать и изоляцию конструкции

Особое внимание уделяется зоне соприкосновения трубы с другими элементами сооружения. Конечно, ПВХ не реагирует на воздействие окружающей среды, но все же о защите элементов канализации следует позаботиться

Несмотря на большое количество преимуществ труб из ПВХ, есть и существенный недостаток, который заключается в плохих изоляционных качествах. Из-за небольшой толщины стенок звук падающих сточных вод может распространяться по помещению. Избежать эту проблему можно путем изоляции пеной отводов стоков или паров. Также можно использовать минеральную вату в виде рулонов.

В случае необходимости выполнения работы по ремонту уделим внимание нижеприведенным моментам:

1. Как ранее было отмечено, фановая труба должна быть диаметром, равным диаметру стояка или иметь больший.
2. Окончание выхода нельзя загибать или сужать. Однако можно устанавливать специальные колпаки, которые исключат вероятность попадания дождевой воды и снега в систему.
3. Рекомендуется прокладывать большую часть трубы в теплом помещении, и лишь только окончания в холодной зоне. Для того чтобы создать дополнительную тягу создается нужный перепад давления за счет резкой мены температуры. В любом случае часть трубы будет расположена в холодной части помещения.
4. Количество стояков в доме определяет и количество фановых труб. Поэтому при проектировании автономной системы канализации следует избегать существенно увеличения количества стояков в помещении.

На этапе проектирования следует уделять довольно много внимания фановым трубам и местам их расположения. Зачастую дизайн дома связан с тем, сколько будет выходов, так как они будут расположены на крыше или мансардном этаже.

В заключение отметим, что при проведении работы по установке фанового стояка следует выполнить замену элементов уже существующей системы. Это связано с частичным выполнением монтажных работ.

Установка стояка и вывод на крышу

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов. В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит)

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу. поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

• Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
• При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
• Расстояние от окон до фановой трубы не должно быть менее 4 м.
• Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
• Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.

Чтобы раскрыть тему максимально подробно, схема вентиляции канализации в частном доме описана в еще одной нашей статье.

Если вы решите сделать самостоятельно душевую кабину, то вам будет полезна наша статья про установку душевого трапа под плитку.
