Датчик давления воды в системе водоснабжения: специфика использования и регулировки устройства

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые


Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

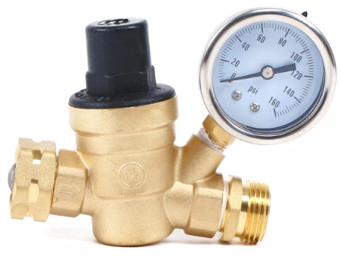

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

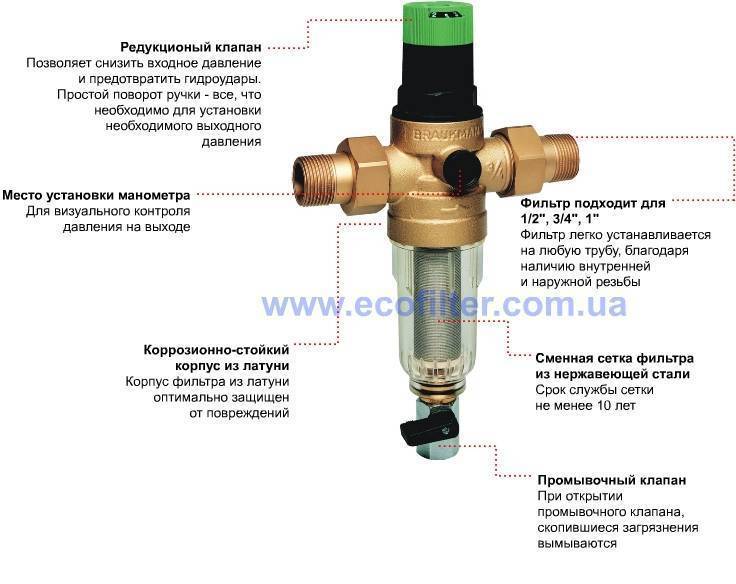

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

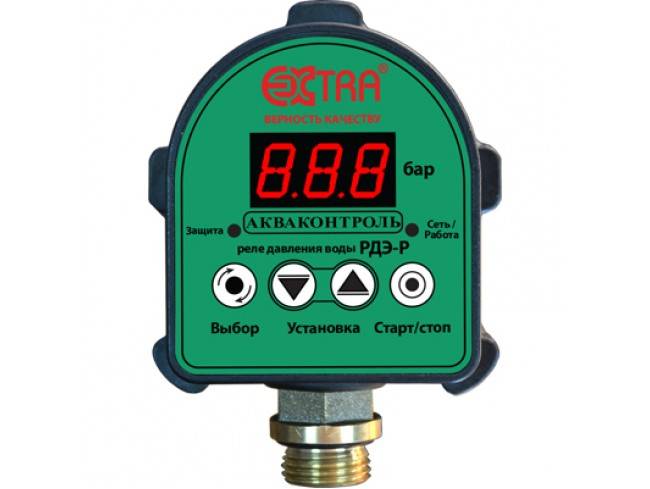

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Принцип работы и конструкция

Водоснабжение загородного дома обычно осуществляется из скважины, в которую помещается электронасос, качающий воду. При ручном управлении в каждом случае включения крана водопровода необходимо включать электронасос.

В более сложных системах используется гидроаккумулятор, с помощью которого поддерживается постоянное давление воды. Для того, чтобы автоматически включать и выключать электронасос используется датчик (реле) давления.

Это реле представляет собой устройство, которое замыкает контакты в случае падения давления в водопроводе ниже заданного минимального порога и размыкает контакты, когда давление превышает максимальный порог.

Конструктивно датчик представляет собой герметичный блок, подключаемый к водопроводу с помощью патрубка малого сечения. В конструкцию прибора входят реагирующая на давление жидкости мембрана и пружины, определяющие моменты срабатывания реле. Пороги срабатывания регулируются с помощью специальных гаек, затягивающих или ослабляющих пружины.

Обычно такой датчик имеет две регулировочные пружины разных диаметров. Пружина большого диаметра управляет уровнями давлений. Пружина малого диаметра предназначена для регулировки разности давлений.

При повышении давления воды мембрана начинает перемещаться, преодолевает сопротивление пружины и размыкает контакты. Электронасос выключается. При падении давления мембрана перемещается в другую сторону и замыкает контакты, что приводит к включению электронасоса.

Как правило, пороги срабатывания датчиков различных конструкций могут меняться в пределах от 1 до 7 бар. При этом заводская установка таких датчиков для минимального порога равна полтора бара, а для максимального – около 3 бар.

Устройство и принцип действия регуляторов давления воды различного вида

Конструктивное исполнение конкретного агрегата оказывает существенное влияние на его принцип работы. Предлагаем познакомиться с основными разновидностями, чтобы вы смогли сделать выбор в пользу регулятора определённого типа.

Принцип работы зависит от конструктивных особенностей

Поршневые и мембранные

Устройство поршневого типа имеет простую конструкцию. Для регулировки давления используется подпружиненный поршень небольшого размера. Благодаря его движению, удаётся увеличить, либо уменьшить поперечное сечение магистрали и, тем самым, выровнять давление в системе. Сжимая и ослабляя пружину с помощью регулирующего винта, удаётся установить фиксированное значение давления воды на выходе.

Из-за чувствительности к качеству транспортируемой жидкости, такие регуляторы должны устанавливаться в комплекте с фильтрами для очистки воды. В противном случае, существует риск заклинивания поршня. Учитывая данный факт, современные устройства оснащаются фильтрующими элементами.

Уровень надёжности ограничен

Мембранные регуляторы имеют более надёжное конструктивное исполнение. В их состав входит подпружиненная мембрана, расположенная внутри герметичной камеры. Возникающее давление воздействует на пружину, которая соединена со специальным клапаном. В результате, пропускная способность устройства увеличивается либо снижается.

Мембранный регулятор находится внутри герметичного корпуса

Автоматические и электронные

Конструктивное исполнение автоматических моделей близко к поршневым регуляторам. Однако в данном случае, роль поршня выполняет мембрана, а пружина подсоединена к заслонке. Как только давление воды начинает повышаться, мембрана начинает двигаться вверх, увлекая за собой заслонку. В результате, сечение частично перекрывается, и давление снижается. После достижения нужного уровня давления в системе, мембрана вместе с заслонкой возвращается на прежнее место.

При уменьшении давления входящего потока мембрана опускается вниз, опуская заслонку. Отверстие протока открывается, и давление на выходе повышается. Благодаря наличию второй пружины на заслонке, автоматические модели позволяют точно регулировать параметры устройства. Для этого используется специальный винт.

Регулировка выполняется в автоматическом режиме

Электронные регуляторы обеспечивают самое точное регулирование, а потому имеют достаточно высокую стоимость. Их могут устанавливать «до и после себя». Специальный датчик на входе в систему измеряет давление и отправляет сигнал на управляющее устройство. Последнее даёт команду запорному механизму.

Высокая степень точности

Проточные

У регуляторов данного типа отсутствуют подвижные элементы. Это гарантирует им длительный срок службы и достаточный уровень надёжности. Особая внутренняя конфигурация устройства обеспечивает снижение скорости воды, которая начинает течь медленнее. Могут использоваться в оросительных системах.

Внутри устройства целый лабиринт

Пример работы частотника на демонстрационном стенде

Во всем мире частотными преобразователями пользуются для управления насосами достаточно давно. К сожалению, в России такая техника пока не прижилась. Расскажем, в чем прелесть этих маленьких незамысловатых коробочек, и какой огромный плюс они дают потребителю при их использовании в системе частного водоснабжения.

Что такое частотный преобразователь? Как правило, владельцы домов и коттеджей используют в своих системах водоснабжения погружные скважинные насосы. Управление этими насосами осуществляется при помощи реле давления и гидроаккумуляторов различной емкости.

Реле давления имеет два порога: верхний и нижний. При таком устройстве системы водоснабжения в момент, когда насос включается, давление падает очень сильно и потребителю это некомфортно. Он испытывает дискомфорт, потому что давление меняется. Особенно это чувствуется при приеме душа. Владельцы коттеджей это прекрасно понимают, так как они уже сталкивались с этой проблемой. Те, кому только предстоит обустроить свою систему водоснабжения, эта информация окажет помощь в представлении ожидаемого эффекта.

Как улучшить комфорт, чтобы давление в системе было постоянным? Есть решение этой проблемы. Это применение частотного преобразователя. Многие компании осуществляют поставку частотников фирмы Italtecnica. Этот концерн выпускает частотные преобразователи с монофазными насосами серии SIRIO ENTRY. Эти частотные преобразователи могут управлять монофазными насосами мощностью до 1,5 киловатт.

Классификация моделей контроллеров

Рынок оборудования и запчастей для систем водоснабжения изобилует предложениями отечественных и зарубежных заводов. Среди датчиков давления можно встретить как недорогие и простые модели российских производителей, так и дорогие многофункциональные решения.

Дорогие варианты контроллеров давления содержат встроенный датчик давления. Такого рода приборы, как правило, не только контролируют давление, но и выравнивают его

Все разновидности датчиков можно поделить на 2 основные группы:

  • электромеханические;
  • электронные.

Первый тип приборов имеет металлическую пластину, которая реагирует на давление мембраны гидробака в системе, замыкая или размыкая контакты. Если его значение недостаточное, то происходит включение насоса, а в противном случае – отключение.

Электронный тип датчиков посылает сигнал о деформации мембраны в систему автоматического регулирования. Полученная информация анализируется, поступает команда отключить/включить насос.

Такое оборудование весьма чутко реагирует на малейшее отклонение от установленных значений, имеет защиту от «сухого» хода. В зависимости от модели, возможен автоматический запуск системы после аварийного отключения, уведомление владельца о неполадках путем отправки сообщения на мобильный телефон и другие дополнительные функции.

Сложные приборы целесообразно ставить в загородных домах, где планируется проживание круглый год нескольких членов семьи

Например, испанский регулятор KIT 02, выполняющий функции датчика давления, умеющий поддерживать постоянное давление заданной величины, защищающий от сухого хода, имеет клапан обратного хода, встроенный манометр, гасит гидроудары. Но стоимость этой модели далека от 1000 рублей.

Наиболее популярные варианты устройств давления воды в частной системе водоснабжения:

  • российские – РДМ-5 от Джилекс;
  • немецкие – Grundfos FF 4-4, Tival FF 4-4, Condor MDR 5/5;
  • итальянские – PM/5G, PM/3W от ITALTECNICA, EASY SMALL от Pedrollo;
  • испанские – регулятор электронный KIT 00, 01,02, 05 от ESPA.

Одним из бюджетных решений может стать датчик от фирмы Джилекс РДМ-5. Он имеет заводские настройки нижнего и верхнего предела 1,4 и 2,8 атмосфер соответственно. Менять диапазон можно самостоятельно, учитывая, что рабочие значения этого прибора от 1,0 до 4,6 атмосфер.

Сравнительная таблица различных датчиков от российских и европейских производителей. Два последних варианта – электронные. Их стоимость в разы превышает механические

Прибор немецкой компании Grundfos модель FF4-4 отличается возможностью задавать настройки с точностью до 0,01 атм. Его рабочий диапазон составляет от 0,07 до 4 атмосфер, а FF4-8 – до 8 атм. У него имеется прозрачная крышка и специальная шкала внутри устройства.

Хорошо продуманная функциональность и отличный дизайн немецких моделей доставляет удовольствие от использования устройства

Все это значительно упрощает самостоятельную регулировку – не нужно крутить гайки и гадать, достаточно ли. Шкала сразу показывает результат. Главное отрицательное качество устройства – стоимость, которая почти в 5 раз выше РДМ-5.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

  • погружной (поверхностный) насос;
  • гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

  • 20-30 л – 1,4-1,7 бар;
  • 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

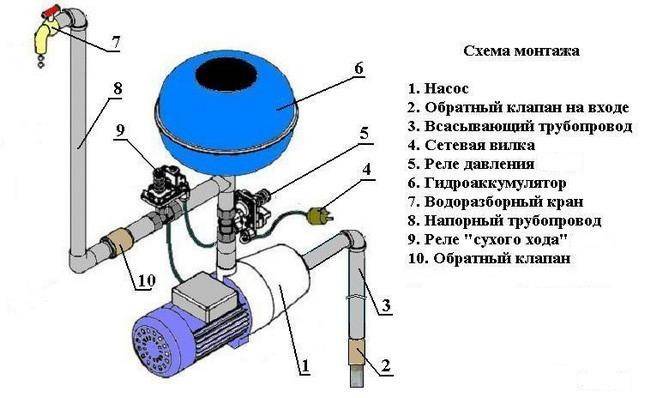

Насосная станция с гидроаккумулятором и датчиком

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Правила регулировки давления воды

Датчик, контролирующий давление воды и обеспечивающий автономную работу насоса, относится к приборам простого использования. Такие устройства не требуют специального обслуживания. Обеспечить бесперебойную работу можно при условии прочистки от мусора примерно 2 раза в год и проверки работоспособности датчика.

Прежде чем ввести в эксплуатацию водяные датчики давления необходимо усвоить несколько правил

В первую очередь важно понять, что существует два варианта использования:

  • Прибор работает по заводским настройкам.
  • Диапазон срабатывания устанавливается вручную.

Первый вариант рекомендуется применять при соответствии параметров насоса и давления в системе заводским настройкам. Верхнее значение чаще всего в таком случае составляет 2,8 атмосферы, нижний предел – 1,4 атмосферы. Указанные значения у разных моделей и производителей могут быть совершенно другими. Предприятие-изготовитель в комплекте с приборами, контролирующими и регулирующими давление воды в водопроводе частного дома, поставляет паспорт. В нем в обязательном порядке указываются все технические характеристики изделия, включая верхний и нижний предел заводских настроек.

Если заводские настройки датчика напора воды соответствуют рабочим параметрам системы и оборудования, то можно устанавливать датчик, соблюдая рекомендации по монтажу от производителя.

В случае, когда выявляются несоответствия значений, необходимо самостоятельно регулировать датчик, контролирующий давление воды в водопроводной системе частного дома. Следует отметить, что модели со встроенным манометром и более чувствительной шкалой делений настраиваются легче и быстрее. Однако стоимость таких приборов достаточно высокая.

Непосредственно перед регулировкой датчика давления воды сравнивают указанный рабочий диапазон с мощностью насоса

В процессе настойки прибора важно оставить зазор примерно 0,5 атмосфер, чтобы оборудование не работало по максимуму. Кроме того следует учесть оптимальный диапазон срабатывания насоса, это значение должно составлять 1-1,5 атмосфер

Слишком большой диапазон может стать причиной возникновения гидроударов, которые могут вывести оборудование из строя. Минимальное значение нижнего предела не рекомендуется устанавливать меньше 1,4 атмосферы.

Как работает датчик давления воды?

Реле давления — это небольшой прибор, который управляет работой насосной станции. Он измеряет давление воды в системе и на основании полученных данных включает или выключает насос. При понижении давления в системе реле включает насос, и гидроаккумулятор наполняется. Когда давление достигает максимального значения, заданного при настройке прибора, насос отключается. Когда количество воды убывает и давление достигает минимального значения, прибор включается и цикл повторяется.

Датчик давления воды в системе водоснабжения позволяет контролировать уровень наполнения гидроаккумулятора и управлять включением-отключением насоса в автоматическом режиме

Для нормальной работы датчик давления воды в трубопроводе необходимо сначала подключить к системе водоснабжения. Затем выполняется подключение прибора к электропитанию. После этого реле нужно настроить, и лишь тогда его можно считать готовым к работе. Обзор нескольких моделей реле давления представлен в следующем видеообзоре:

В каких случаях нужно ставить?

Установить редуктор целесообразно в следующих случаях:

  1. Очень маленький напор воды в системе водоснабжения.

В этом случае низкое водяное давление может привести к отказу некоторых бытовых приборов, например, машинки-автомата. Да и ванна будет набираться в течение длительного времени, что приведет к дискомфорту, тем более, если человек спешит на работу. Решить такую неприятную ситуацию поможет редуктор с помпой, которая значительно увеличивает скорость потока воды.

  1. Постоянно меняющееся давление воды

Ситуация случается довольно-таки часто. При открытии вентиля напор воды -одной интенсивности, а через несколько секунд он ослабевает. В этом варианте отрегулировать нужную температуру воды практически невозможно.

  1. Мощный напор воды

Такая проблема обычно возникает в квартирах, расположенных на 1-м этаже в многоквартирных домах. Высокое давление воды необходимо, чтобы она доходила до верхних этажей. Но у жителей, проживающих внизу, могут возникнуть аварийные ситуации, например, лопнуть соединительные детали водопровода и возникнуть протечка.

Кроме регулирования напора воды редуктор давления также защищает от поломок бытовые приборы, подключенные к водопроводной сети: бойлеры, водонагреватели, посудомоечные машины, душевые кабины и т.п.

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Не забудьте оценить статью:

Типы, устанавливаемые в системе водоснабжения

Выделяют несколько основных типов устройств в системе трубопровода:

  1. Поршневой. Давление в нем контролируется за счет поршней, которые открывают или закрывают клапан устройства.

    Прибор регулируется с помощью вентиля. Используется в паре с очистительными фильтрами. Без них мусор, попадающий под поршень, сломает редуктор изнутри.

  2. Мембранный. Прибор оснащен подпружиненной мембраной, которая контролирует давление воды в системе. Регулятор с обеих сторон имеет дырки для монтажа манометра. Благодаря отсутствию трущихся элементов мембранные редукторы считаются наиболее долговечными.
  3. Проточный. Главная положительная особенность этого прибора – отсутствие подвижных частей. Водяное давление снижается за счет разделения потока. Монтируется прибор вместе с дополнительным регулятором для дополнительной защиты.

Большинство РДВ поставляются вместе с шаровыми и воздушными кранами, а также очистительными фильтрами для воды. В промышленности монтируют приборы с пропускной способностью от 20 кубометров. В быту хватает 3-5 кубометров.

Как правило, РДВ устанавливают между клапанами подачи воды. Монтаж не требует инженерных навыков, достаточно следовать инструкции. Процесс установки может различаться в зависимости от вида редуктора.

Как отрегулировать давление воды в системе водоснабжения

Согласно нормам, давление в системе водоснабжения частного дома и квартиры должно соответствовать от 2 кг/см2до 4кг/см2.

Этот показатель легко достигается с помощью редуктора. Вращая регулировочный винт, добейтесь чтобы стрелка манометра показывала нужное вам давление. В идеале, давление в домашней системе водопровода должно быть меньше входного (магистрального) на 1,5 кг/см2.

Более точной настройки давления в системе можно добиться установкой дополнительного манометра, который надо расположить на входе в систему домашнего водопровода. Разница в показаниях двух приборов даст возможность правильно настроить работу регулятора давления воды.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

  • высокую цену;
  • повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Назначение и сфера использования прибора

Вопросы, о которых даже не подозревают многие жители крупных городов, после приобретения загородной недвижимости сразу же становятся актуальными. Среди них – устройство личного водопровода, одним из важных элементов которого является датчик давления.

Жизнь на свежем воздухе вдвойне приятна, если можно принять ванну, воспользоваться стиральной машиной или включить автоматический полив грядок, засаженных домашними овощами, клубникой и зеленью. Чтобы удовлетворить все потребности жителей конкретного частного домовладения, требуется отлаженная система снабжения водой.

Для автоматизации процесса забора воды в автономные водопроводы устанавливаются датчики давления, со спецификой использования которых знакомит следующая подборка:

Галерея изображений
Фото из
Датчики давления — устройства, реагирующие на понижение и повышение значений давления воды в водопроводе выше или ниже заданных пользователем пределов

Приборы, реагирующие на изменение давления в системе, работают в тандеме с гидроаккумулятором

При повышении давления, формируемого мембраной гидроаккумулятора, создается коммутация электрической цепи, отключающая питание насоса. При понижении датчик отдает команду на включение

Насосные станции, предназначенные для откачки воды из неглубоких источников или перекачки ее из накопителя, оснащаются реле давления в процессе сборки

Есть датчики давления, выполняющие не только прямые обязанности. К примеру, стрелочные электромеханические модели останавливают агрегат при угрозе работы «всухую»

Аналогичную работу выполняет блок автоматики, отличающийся от электромеханических датчиков более сложным устройством и возможностью более точно корректировать значения давления

При использовании блока автоматики в систему необязательно включать гидробак, т.к. он в миниатюрном варианте есть в приборе. В выпускаемых в последние годы бытовых насосах блок автоматики нередко монтируется в корпус

Датчики давления используются в системах с поверхностными и погружными насосами. Их устанавливают в независимые системы для автоматизации процесса забора воды

Датчик давления в автономном водопроводе

Использование в паре с гидробаком

Прибор установлен на гидроаккумулятор

Датчик в формате насосной станции

Реле давления стрелочного типа

Электронный блок автоматики

Вмонтированный блок автоматики

Сфера применения датчиков давления

Хозяева дач и коттеджей используют воду из колодцев и скважин. Для ее забора применяют современное оборудование, сердцем которого служит насос. Он, по мере необходимости, подкачивает воду. Чтобы продлить срок службы, устанавливают специальный датчик, следящий за давлением воды в трубопроводе.

Чтобы вода на даче не закончилась в самый неподходящий момент, например, во время мытья посуды или в разгар купания, поможет авто контроль за включением насоса

Второе название этого прибора – реле давления. В некоторых моделях насосных станций он идет в комплекте. Датчик имеет настройки, установленные фирмой производителем. Его предназначение – обеспечить оптимальную частоту включения и выключения насоса.

Если реле отлично справляется с возложенной на него функцией, то сердце индивидуального водопровода проработает длительное время. В противном случае насос может перегреться и быстро сгореть

Когда 5-6 домочадцев постоянно проживают в доме, они включают краны, чтобы помыть руки, пользуются унитазом, моют посуду, принимают ванну, используют воду для мытья автомобиля или полива огорода. Сложно представить, как долго выдержал бы насос, работу которого не контролирует датчик. Он бы включался каждый раз, когда пользователи нуждаются в воде.

Регулярное падение давления и в результате слабый напор воды, чревато частым включением насоса. Это может происходить из-за неправильной настройки датчика давления воды

Конструкция и принцип работы реле давления

Реле давления ACR РМ/5 представляет собой простую конструкцию состоящую из: основания, двух регулировочных пружин, ниже рассмотрим для чего они и как регулировать, группа контактов и защитная крышка.

Принцип работы реле давления для гидроаккумулятора состоит в следующем, мы выставляем необходимое давление включения и отключения. Когда давление воды в системе уменьшается до давления установленного на реле, в этот момент контакты реле замыкаются и насос включается в работу, тем самым закачивает воду в гидроаккумулятор, давление в системе повышается до уровня, установленного на реле, при котором реле разомкнет контакты и обесточит наш насос.
