Какой выбрать усилитель для антенны?

Выбираем усилитель цифрового сигнала для телевизора

Есть несколько критериев, по которым следует выбирать адаптер:

• Схемы питания;
• Диапазон частот;
• Место расположения.

По питанию

Существует три схемы, по которым можно соединить антенный адаптер:

1. С помощью антенного гнезда. Цифровые тюнеры и TV-приемники оснащаются опцией подачи питания по телевизионному кабелю на усилитель. Чтобы эта функция отрабатывалась верно, ее нужно включить в настройках ТВ или ресивера, подключенного к ТВ.
2. Через внешний блок питания. Напряжение идет по этому же проводу, по какому поступает сигнал. Адаптер входит в комплект усилителя.
3. От встроенного адаптера. Прибор сопрягает кабелем антенну и телевизор, передавая только сигнал. Сам же он подключается к сети 220В.

Более одной схемы подачи питания использовать не рекомендуется, поскольку это чревато прекращением приема сигнала. Также есть шанс, что усилительный блок выйдет из строя.

При задействовании внешнего адаптера, не забудьте деактивировать подачу питания на антенное гнездо в настройках телевизора или ТВ-тюнера.

По частоте

Усилители могут использовать различный частотный диапазон, поэтому делятся на три типа:

1. Широкополосные. Усиливают сигнал в широком диапазоне 47-2300 МГц, но качество усиления хромает. Данный тип можно использовать с любой антенной, но он не считается универсальным, поскольку равномерное усиление с широким охватом невозможно, из-за чего будут просадки по качеству телесигнала.
2. Диапазонные. Специально рассчитываются на конкретную область длинны волны. Например, диапазон в 470-870 МГц. Такое устройство способно усилить и донести на телевизор двадцать общедоступных каналов цифрового ТВ, которые вещаются на частотах 498 МГц (2 мультиплекс, 24 ТВК) и 546 МГц (1 мультиплекс 30 ТВК). Многие отдают предпочтение на усилитель антенны для телевизора 20 каналов.
3. Многодиапазонные. Несколько блоков усилителей, связанных в одну систему, позволяет работать с собственной зоной телевещания независимо. Охват всего диапазона невозможен, но есть предпосылки для усиления как аналогового сигнала (метрового диапазона), так и цифрового сигнала (ДМВ). Адаптер по каждому каналу разрешает выставлять собственный коэффициент.

По месту установки

Последняя стадия разделения – место установки усилителя:

1. Вмонтированный. Является частью единой антенны, поскольку попросту спаян с ней. Это похоже на использование платы, установленной внутрь кожуха антенны. Плюс в том, что усилитель 100% совместим с устройством, принимающим сигналы от ретранслятора. Минус – удаленное размещение антенны от декодирующего устройства может приводить к ослаблению сигнала, пока тот достигнет ТВ-тюнера. Если же кожух не продуман до мелочей, усилитель подвержен погодным условиям.
2. Внешние. Сопряжены с пассивными антеннами наружного расположения. Могут отличаться по внешнему виду, размеру (например, маленькая приставка или врезной кабельный блок). Усилитель ТВ сигнала цифровой вне зависимости от своего вида должен сопрягаться со входом в приёмное устройство.

Следуйте одному правилу, выбирая антенный усилитель для телевизора – коэффициент усиления не должен быть меньше, чем антенный, иначе устройство будет попросту бесполезно. Изучите инструкцию с техническими характеристиками адаптера, ознакомьтесь с отзывами интересующей вас модели.

Как выбрать нужный товар в интернет-магазине

Озадачившись покупкой качественного оборудования, важно понимать, что это устройство должно иметь хороший коэффициент усиления и не конфликтовать с имеющейся в наличии телеантенной. Кроме того, немаловажный фактор – шумы, которые может издавать непосредственно сам прибор

На что обратить внимание нужно еще? На возможность устройства получать питание от напряжения, формируемого тюнером. Идеальный вариант – прибор, которому нужно напряжение 5 В

Также следует сразу определиться, где будет находиться усилитель

Какой он нужен: встроенный или внешний? Будет крепиться в помещении или в уличной зоне? Нужен ли ему прочный корпус или можно обойтись без него? Как далеко находится приемник от источника сигнала? Достаточно ли приобрести самую простую модель либо требуется прибор с регулировкой и с отключением усиления?

Также следует сразу определиться, где будет находиться усилитель. Какой он нужен: встроенный или внешний? Будет крепиться в помещении или в уличной зоне? Нужен ли ему прочный корпус или можно обойтись без него? Как далеко находится приемник от источника сигнала? Достаточно ли приобрести самую простую модель либо требуется прибор с регулировкой и с отключением усиления?

Особенности выбора данного вида оборудования заключаются еще и в том, что легко оказаться жертвой недобросовестных продавцов, готовых продать подделку под маркой известного бренда. Обезопасить себя от таких сомнительных операций можно, совершая покупки на торговых площадках официальных представителей компаний.

Самое простое правило опытного покупателя – взглянуть на контактную информацию продавца, где должны быть:

• Фирменное наименование магазина;
• Юридический адрес компании;
• Фактический адрес магазина;
• Кнопка обратной связи с номерами телефонов либо адресом электронной почты и указанием официального сайта компании-производителя.

• Название страны-изготовителя товара (для иностранных лотов);
• Точную цену на товар и разъяснение порядка оплаты;
• Информацию о доставке товара, а также сроках и условиях его возврата.

Если эти данные отсутствуют, покупка может стать большим разочарованием.

Эти советы по выбору помогут легко и просто совершить нужную покупку.

Правильно подобрав прибор нужной конструкции, не конфликтующей с телеантенной, можно вернуть телевизору качественное изображение, независимо от того, на каком расстоянии находится телевышка.

Если у Вас есть опыт в выборе и покупке усилителей, оставьте свой комментарий. Какой фирмы лучше приобрести прибор? Какие конструкции действительно выполняют свою роль, а какие только прикидываются помощниками антенны? Ваше мнение поможет сделать правильный выбор другим гостям сайта «Янашла».

Как выбрать усилитель

Выбирать технику для усиления лучше под свою ситуацию. Учитывайте какая антенна стоит, какие каналы хотите принимать, и какая местность вас окружает.

Узнать частоты для приема нужных каналов вы можете в интернете. Они отличаются для разных городов и регионов.

По коэффициенту усиления

Коэффициент усиления – универсальная величина, которую измеряют в децибелах (дБ).

Если расстояние до ближайшей телевышки превышает 30 км, не стоит бояться переборщить с показателем КУ – чем больше, тем лучше.

Если между приемником и телевизионным передатчиком 15-30 км, главное не перестараться с КУ. Слишком сильный сигнал даст обратный эффект и каналы будут лучше показывать без усилителя, чем с ним.

По месту установки

Как мы писали, их 2:

1. На крыше, при выходе из антенны. В этом случае уровень сигнала сначала поднимают, а потом передают к вам по проводам. Результат получается лучше, но если вы захотите подкорректировать этот процесс, придется лезть к передатчику. Потери в кабеле ничто не компенсирует.
2. При выходе из кабеля рядом с телевизором. В этом случае, устройство усиливает то, что уже пришло к телевизору. Процесс легко контролировать и корректировать, но возможности усилителя будут меньше, чем при внешнем использовании.

В итоге придется выбирать между повышенным качеством и удобством.

Активный или пассивный

Для приема радиоволн используют пассивные и активные антенные решетки. Последние отличаются встроенным усилителем, который уже согласован по характеристикам с антенной.

Если вы используете активную систему приема, то покупка ещё одного усилителя понадобится только для очень тяжелых условий приема, когда ни одной телевышки нет в радиусе 30 км или более.

Если решили купить отдельное усиливающее устройство к активной антенне, учитывайте, что встроенный и внешний усилители могут мешать друг другу. Покупайте приборы с максимально похожими характеристиками.

По частотному диапазону

Решите, что конкретно вы хотите принимать с вышки телевизионщиков. Вариантов несколько:

• цифровой сигнал стандарта DVB-T2 с 2 мультиплексами по 10-12 каналов каждый;
• аналоговый сигнал, использующий дециметровые волны;
• аналоговые сигнал, использующий метровые волны.

Метровые волны распространяют на радиочастотах 30-300 МГц, а дециметровые – 300 МГц-3 ГГц, но для ТВ не используют выше 862 МГц.

Некоторые усилители на рынке одновременно поддерживают телевизионные и нетелевизионные стандарты передачи данных и подключение к нескольким устройствам.

Антенная решетка состоит из набора штырей. Чтобы прием был оптимальным, длина каждого штыря должна быть кратна длине волны, которая несет сигнал. Если всё сделано верно, то коэффициент стоячей волны для приемника стремится к 1, а вы получаете качественную картинку и звук. Поэтому для приема в широком диапазоне, производителям антенн приходится устанавливать на антенной решетке множество штырей разной длины – каждый для своих номиналов частот.

В дорогих усиливающих приборах с широким диапазоном рабочих частот, устройство разбито на несколько подусилителей, каждый из которых работает с выделенными радиочастотами. Благодаря этому поднимается КУ.

По коэффициенту шума

При изучении различных усиливающих устройств, вы найдете аббревиатуру МШУ – малошумящий усилитель. Чем меньше шумов усиливает прибор, тем лучше. В идеале должен оставаться исключительно полезный сигнал.

Не все усилители малошумящие, при подборе коэффициента шума важно выбрать устройство, которое обеспечит приемлемое соотношение сигнал/шум. Чем значение выше, тем лучше

Итоговое значение КШ для усилителей находится в пределах 1-3 дБ.

По питанию

Для работы усилителей требуется один из двух вариантов напряжения:

• от источника питания 3-5 В;
• от источника питания 12 В.

Блок питания работает через обычную розетку на 220 В и через USB-разъем для комнатных вариантов или ТВ-кабель для мачтового исполнения.

Не спешите покупать антенный усилитель

Слабый сигнал, от которого изображение на экране телевизора превращается в кашу, может быть вызван самыми разными причинами: от плохой погоды до старого антенного провода. Но первое, что приходит в голову большинству — поставить усилитель сигнала. Он ведь поможет, разве нет? Не совсем. Почему и для чего усилитель действительно необходим — читайте в нашей статье!

Ситуация 1: Много шума — мало сигнала

Возьмём для примера ситуацию, когда вы пытаетесь поймать на слабую антенну, скажем, комнатную, далёкий сигнал в сельской местности. Понятно, что толку с этого не будет. Но что, если подключить усилитель, да помощнее? Как это ни парадоксально, ситуация не изменится. А причина в том, что вместе с полезным сигналом, усилитель повышает уровень шумов, с которыми нужные волны перемешаны как рассыпанные конфеты с мусором. Схема телевизора не способна выделить полезный сигнал и изображение портится.

Таким образом, для улучшения работы плохой антенны усилитель вам не подойдёт — можно даже не пытаться.

Ситуация 2: хороший сигнал — много телевизоров

Совсем другое дело, когда изначально сигнал приходит хороший (с хорошим соотношением сигнал/шум), но телевизоров, которые нужно запитать так много, что мощности, выдаваемой антенной, не хватает на них всех. Напряжение сигнала падает до уровня шумов, неизбежно проникающих в антенный провод снаружи и снова получается «снег» на экране (или замораживание картинки на цифровых каналах).

Здесь усилитель будет очень кстати: лучше всего поставить усилитель, совмещённый с разветвителем, который своим усилением скомпенсирует потери на дополнительные телевизоры и длинные провода.

Ситуация 3: хороший сигнал, короткий провод и мощный усилитель

Это случай, когда усилитель не только не улучшает, но ухудшает ситуацию. Повышая уровень и без того сильного сигнала до неприлично высокого уровня, усилитель перегружает чувствительный вход телеприёмника, из-за чего появляются искажения. Как говорится, «много поту, да мало проку». В этой ситуации лучше не подключать усилитель вовсе.

Заключение и полезный совет

Как можно увидеть, усилитель телесигнала — вещь полезная, однако не всегда. Имейте в виду, что чем ближе усилитель будет стоять к источнику сигнала (например, к антенне), тем меньше шумов окажутся усиленными вместе с нужным сигналом. А значит и результат станет гораздо лучше!

Для чего необходим усилитель сигнала

Если телевизор работает не от кабеля или спутниковой тарелки, значит, он ловит сигнал с помощью обычной антенны – комнатной или уличной. Процесс передачи происходит следующим образом: на определенном расстоянии друг от друга установлены вышки, ретранслирующие передачи.

Бытовые приемники – телевизоры – с помощью антенны ловят сигналы и преобразуют их в видео, сопровождающееся звуком.

Хороший сигнал создается в условиях прямой видимости. Если на его пути встречаются преграды в виде, например, железобетонных конструкций, то качество изображения и звука резко падает

Чтобы стабилизировать и улучшить ТВ-сигнал, и применяют усилитель для домашней телевизионной антенны. Его значимость возрастает там, где на крыше не установлен общий мощный приемник, то есть за городом. Устройство помогает добиться максимальной четкой картинки на экране и чистоты звука благодаря тому, что снижает помехи.

Некоторые антенны справляются с передачей сигнала самостоятельно, без подключения дополнительных приборов. Поэтому перед покупкой изучите технические характеристики антенны и убедитесь, что ее возможности ограничены, и настроить ее на получение качественного изображения и звука не представляется возможным без подключения специального устройства.

Схема и описание усилителя для антенны своими руками

Приведенная ниже показывает, как собственно, он должен подключаться к телевизору. Непосредственно сам тв кабель проходит через плату усилителя, и только потом сигнал поступает в телевизор.

При изготовлении антенного усилителя своими руками не потребуется особенных материалов – главным образом, необходимо будет приобрести радиоэлектронные компоненты, расположение которых показано на схеме.
T1-транзистор 2sc3358 – одна из основных частей схемы будущего устройства
C1 — 10mF/35v С2, С9 — 1nF C3, C4 — 10 нФ С5, С6, С7, С8 — 10 пФ – конденсаторы для поверхностного монтажа
Резистры R1 — 470 Ом R2 — 2,2 кОм, R3 — 1 кОм, R1 — 5 кОм
Элементы L1, L2 — 2 витка 0,5 мм, 3 мм. L3, L4 — 10uH или 10 витка, 0,2 мм на феррите.
Блок питания на 12 воль. По желанию – с регулируемой подачей напряжения.

Печатная плата для усилителя:

Еще раз обращаем внимание на питание – 12 воль, что означает необходимость применения конденсаторов при подключении к питанию собранного устройства. Также усилитель для тв антенны своими руками может быть запитан при помощи самого антенного кабеля (коаксиальный кабель) при наличии нужного напряжения. После сборки плата выглядит таким образом:

После сборки плата выглядит таким образом:

Регулировка изготовленного усилителя осуществляется путем перевода резистра R1 в среднее положение, и последующая его подстройка после того, как удалось получить нормальное изображение на экране телевизора. После того, как антенна с усилителем своими руками была собрана и протестирована, можно и нужно поместить его в небольшую металлическую коробочку, которая вдобавок, будет экранировать прибор от посторонних излучений.

Приведенный способ не является единственным из возможных. При абсолютно такой же принципиальной схеме, допустимо изменить применяемые в ней элементы – во многом это будет зависеть от силы сигнала, приходящего на телевизионную антенну. В свою очередь, сигнал затухает при прохождении через антенный кабель – чем больше длина кабеля, тем слабее будет сигнал на выходе. Исходя из этого, нужно учесть силу сигнала, и решить, какое усиление вам необходимо. Например, при уровне сигнала в 10 ДБ лучше всего подходит прибор, который сможет увеличить его силу в 2-3 раза.

Бывают и такие случаи, когда одна станция передает намного более мощный сигнал, чем другая, и слишком мощный усилитель вызывает их наложение друг на друга. Помочь при этом может уменьшение подаваемого напряжения, для чего следует использовать блок питания с возможностью регулировки мощности. К тому же, можно сразу собрать достаточно мощный прибор, и уже затем подрегулировать его под свои потребности, уменьшая или увеличивая подаваемое на него напряжение.

Что такое антенный усилитель и как он работает?

Это устройство, позволяющее усилить определенный диапазон телевизионных сигналов и снизить уровень помех, для получения максимально качественной «картинки». Помимо этого подобные усилители используются для снижения потерь в кабеле. Типовые структурные схемы таких устройств показаны ниже.

Типовые структурные схемы широкополосного (1) и многодиапазонного (2) антенного усилителя

Как видно из представленных схем поступающий сигнал обрабатывается фильтром внешних частот, после чего понижается аттенюатором до необходимого уровня. Далее сигнал поступает в блок регулировки уровня наклона АЧХ, принцип действия которого во многом напоминает эквалайзер. И на последнем этапе производится усиление сигнала, после чего он поступает на телевизионный приемник.

Как выбрать антенный усилитель для телевизора

Чтобы телевизионная антенна лучше ловила сигнал, к ней подсоединяют усилитель. Антенный усилитель помогает, если до телецентра очень большое расстояние или у вас слабая, не правильно подобранная антенна. Другими словами он улучшает качество принимаемого сигнала, и телевизор принимает сигнал значительно лучше. Особенно часто устройства, усиливающие телевизионный сигнал, устанавливают на нижних этажах многоэтажек и в сельской местности.

Где установить

Располагать антенный усилитель желательно прямо на антенне или вблизи нее, при этом защищая устройство от атмосферных осадков. Если поместить его возле телевизора, то будет усиливаться сигнал с шумами, и вы не получите нормального изображения.

Питание можно обеспечивать через антенный кабель. Сегодня используют коаксиальные кабели, чтобы обеспечить передачу сигнала с наименьшим затуханием. При желании блок питания можно подключить отдельно, и поместить его в комнате. Некоторые приборы, улучшающие сигнал, снабжены защитой от неблагоприятных природных явлений. Им не страшны электромагнитные помехи.

Как выбрать

Многих интересует, как подобрать антенный усилитель для телевизора, чтобы тот перестал снежить, и картинка была четкой. Для правильного выбора надо знать хотя бы приблизительно несколько параметров:

• расстояние до ближайшей передающей станции;
• какой диапазон частот вам нужен;
• тип антенны, которая у вас уже стоит.

В зависимости от расстояния до телецентра необходимо выбрать прибор для телевизора с соответствующим коэффициентом усиления. Максимальное расстояние может составлять около 150 км. При расстоянии до передающей станции менее 10 км антенный усилитель для телевизора не устанавливается, достаточно правильно подобранной антенны.

Гоняться за высоким коэффициентом усиления не надо, поскольку такие приборы могут самовозбуждаться, производить сильные шумы.

Это тот случай, когда важно знать меру. По этой же причине к одинаковым антеннам выпускается много моделей усилителей с разнообразными характеристиками

Существуют специальные таблицы, облегчающие подбор устройства, и опытному мастеру, зная условия приема, не составит труда это сделать.

Если на универсальную антенну установить широкополосный усилитель, то он будет захватывать весь диапазон доступного вам телевизионного вещания. В большинстве случаев именно так и делают.

Некоторые виды усилителей

Усилители могут быть широкополосными, как уже упоминалось, диапазонными и многодиапазонными, рассчитанными на близкий и дальний прием, могут усиливать сигнал от кабельного телевидения, распределять его на несколько телевизоров.

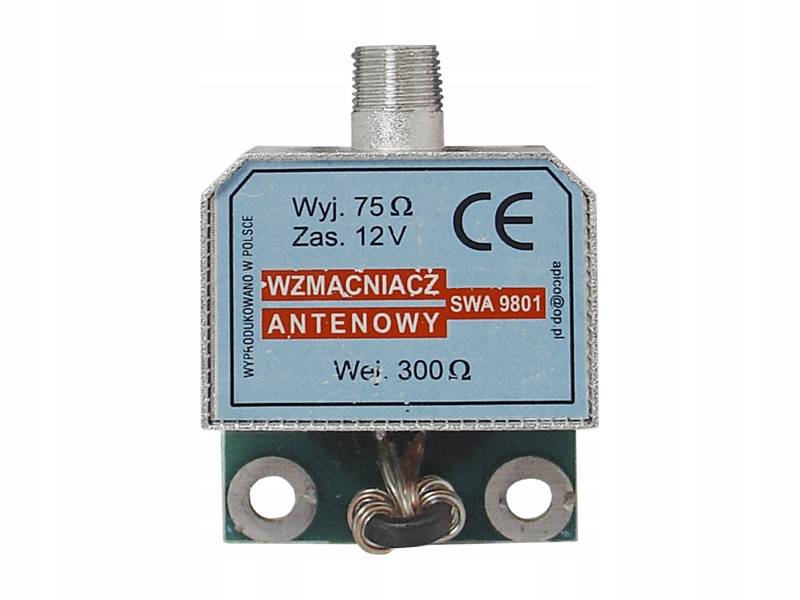

На наружных решетчатых антеннах типа «польских» устанавливаю антенный усилитель для телевизора swa. Они работают в диапазоне 49-790 МГц

Выбирая такой прибор, обращайте внимание на коэффициент шума – он должен быть как можно меньше. В то же время коэффициент усиления не должен быть максимальным

Он подбирается таким образом, чтобы сигнал, поступающий на вход телевизора, давал качественную картинку. Моделей swa существует очень много, можно подобрать нужную вам, подробнее поинтересовавшись ее характеристиками.

Большинство приборов собрано на двух транзисторах, и включаются по схеме с общим эмиттером. Некоторые схемы включают два или четыре дополнительных транзистора, однако есть мнение, что увеличение каскадности не приводит к значительному улучшению работы.

Широко известна телевизионная антенна Локус. Если она выходит из строя по каким-то причинам (удар молнии, плохая герметизация, старение элементов и т. д.), то можно установить антенный усилитель LSA и тем самым возобновить ее службу. Модели серии L применяются довольно часто и устанавливаются на пассивных и активных антеннах.

Выпускаются усилители Alkad с двумя и четырьмя выходами, благодаря чему можно подключать несколько телевизоров. В некоторых моделях можно производить регулировку коэффициента усиления, причем в диапазоне как метровых, так и дециметровых волн.

Литовская компания Terra выпускает многовходовые усилители, которые могут складывать сигналы от нескольких антенн, есть также приборы этой компании с несколькими выходами.

В комплекте с усилителем для телевизора обычно идет блок питания. Его потребляемая мощность составляет около 10 Вт, он подключается к сети. Блок может быть встроенным, небольших размеров, в котором стабилизация напряжения осуществляется с помощью широтно-импульсной модуляции. Помимо этого бывают отдельные громоздкие блоки на трансформаторах, но они постепенно вытесняются.

Вам будет интересно: как выбрать антенну для телевизора

Критерии выбора

Качество эфирного вещания может снижаться из-за географических, погодных, технических и других различных факторов. В зависимости от этого и условий эксплуатации необходимо подбирать нужную разновидность антенного усилителя. Исходя из удаленности от телевизионного центра или ретранслятора, определяется коэффициент усиления. Превышение оптимального значения данного параметра приводит к самовозбуждению устройства и появлению лишних радиоэлектронных шумов. Выбор типа усилителя позволяет, ловить и усиливать определенный диапазон частот. В этом случаи рекомендуется устанавливать широкополосные модификации оборудования. Этот вариант позволить воспринимать максимальное количество телевизионных каналов.

Наличие плавной регулировки мощности блока питания и уровня усиления позволит более точно и качественно настроить оборудование и тем самым добиться воспроизведение изображения и звука с высокой точностью. Для выбора модели, подходящей лучше всего под ваше месторасположение и антенну рекомендуется воспользоваться специальными таблицами. В них указываются необходимые технические параметры, предъявляемые к данному устройству.

В связи с тем, что усилители устанавливаются в непосредственной близости от антенны, они должны обладать высоким уровнем герметичности. Поскольку полупроводниковые элементы оборудования чувствительны к воздействию на них влаги.

Правильно подобранный антенный усилитель позволит решить проблему сигнала с низким уровнем мощности. Он будет стабильно и надежно выполнять свои функции, а воспроизводимое изображение будет обладать высоким качеством и четкостью.

Как выбрать усилитель сигнала для телевизора

Современный рынок представляет множество разных моделей, по этой причине многим обывателям бывает сложно определиться, какое устройство им подходит лучше. Чтобы совершить правильный выбор, следует учитывать несколько важных параметров:

1. Коэффициент усиления. Он должен рассчитываться, исходя из приблизительного расстояния между телевизором и источником сигнала (вышкой). Оно не должно превышать 150 км. При расстоянии не более 10 км в усилении сигнала нет необходимости, стоит лишь выбрать подходящую антенну. Если же расстояние между вашим домом и источником больше 10 км, не стоит приобретать устройство с коэффициентом выше, чем необходимо – это приведет к обратному действию и вместо качественного изображения вы увидите новые помехи.
2. Тип антенны. К примеру, для решетчатых приемников подходят модели swa, которые функционируют в диапазоне частот от 49 до 790 МГц. Одни из самых популярных современных моделей Локус отлично совместимы с усилителями типа LSA.
3. Диапазон частот. Удачным решением для обычного наружного приемника (который принимает волны любой частоты) станет установка широкополосной модели, однако более качественный результат показывает прибор, функционирующий лишь в определенном диапазоне.
4. Коэффициент шума. Чем ниже данный параметр, тем лучше будет изображение на экране телевизора.
