Правила подключения двухконтурного газового котла к газу

Присоединяем контур отопления

Практически во всех газовых котлах расположение патрубков для подключения водоснабжения, контура отопления и газа идентичное:

  • у основания котла точно посередине расположен небольшой отрезок трубы для газопровода;
  • слева и справа от него находятся полудюймовые патрубки для подачи горячей и холодной воды;
  • ближе к краям котла расположены патрубки для отопления, причем слева – для подачи воды, а справа – обратка.

Для предотвращения попадания в котел мусора, который в изобилии образуется в результате взаимодействия металла и воды в батареях, на патрубок обратки следует установить фильтр грубой очистки теплоносителя (воды). Если пренебречь данным пунктом, то котел в скором времени выйдет из строя. Фильтр накручивается непосредственно на патрубок обратного трубопровода стрелочкой к котлу.

Далее следует обратку и подключение подачи воды снабдить отсекающими кранами. Это необходимо для того, чтобы в случае поломки отопительного оборудования не пришлось сливать из системы отопления всю жидкость и полностью ее завоздушивать.

Дело в том, что остатки в трубах воды и воздух способны в кратчайшее время испортить батареи, особенно, если в доме установлены стальные конвекторы.

Нормы и требования

Далее вы узнаете о рекомендациях и правилах, прописанных в некоторых специальных документах, например, СНиП 42-01-2002 «Газораспределительные системы», а также СниП II-35-76 «Котельные установки», Правила проектирования автономных систем теплоснабжения СП-41-104-2000.

Здесь находится докладная информация о том, что разрешается и что запрещено делать во время инсталляции газовых систем. Главными условиями по монтажу котлов являются:

  • Размеры помещения предназначенного для монтажа должны превышать 4 м2, а высота потолков более 2,5 м;
  • Ширина дверей более 80 см;
  • Требуется наличие окна, с параметрами 0,15 м2 на каждые 5 м2 помещения;
  • Также должна быть хорошая вентиляционная система для непрерывного обеспечения горючести. Требуется разъем величиной с расчетом 8 см2 на 1 кВт мощности системы;

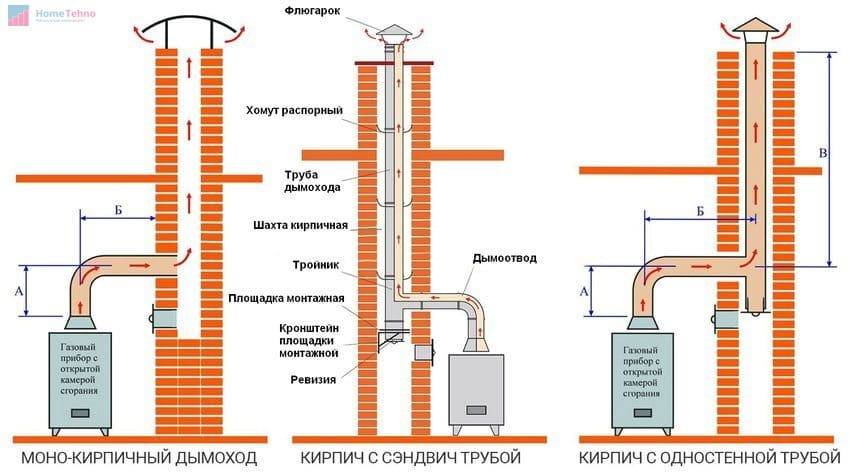

  • Радиус дымопровода выбирают в соотношении к мощности установки. В основном для обогрева зданий пользуются газовыми котлами с мощностью 30-40 кВт, с дымоходами 13 см и 17 см в диаметре;
  • Верх дымохода необходимо установить так, чтобы он возвышался над коньком на 0,5 м. Выводящий край коаксиального дымохода, нужно размещать с выступом от воздухозаборного более чем на 0,2 м;
  • Магистраль газопровода требуется только с труб, сделанных из метала. Другие трубы можно брать для соединения магистрали и самого котла;
  • Также на котел требуется поставить специальное устройство, которое обеспечит температурную и токовую безопасность;
  • В помещении, которое предназначено для монтажа, устанавливается газоанализатор;
  • Категорически запрещается монтаж котлов в подвальных помещениях, исключение становят только частные постройки. В многоэтажках монтаж выполняется только на кухне, а также в помещениях, оборудованных под котельную;
  • На всех котлах требуется установить газовые счетчики;
  • К комнате с котлом требуется подвести трубу с водой;
  • Перед проведением монтажных работ, в комнате обязательно выравнивается и штукатурятся все поверхности;
  • Запрещается устанавливать газовые котлы на легковоспламеняющиеся поверхности, а также в зданиях общежитий, на балконах и там, где отсутствуют оконные рамы;
  • Устанавливать котел требуется более чем на 15 см от стены и 20 см от потолка, с обязательным наличием панели теплоизоляции. Котел должен находиться на высоте более 90 см от пола.

Необходимые согласования для разрешения на установку

Следуя таким несложным требованиям можно без труда получить необходимые разрешения на монтаж газового котла. Хотя, желательно поподробнее изучить СНиП, поскольку это общие требования, и они могут меняться в зависимости от определенных случаев.

  1. Конечно же, кроме следования СНиПам, часто возникают и другие заботы, связанные с монтажом котлов двухконтурного типа. Часто приходится тратить много времени на различные разрешения по установке. Чтобы получить их, требуется:
  2. Для присоединения дома к общему газоснабжению, требуется получить техусловия на присоединение. С этой целью требуется составить заявление, в котором требуется отметить предположительное количество используемого газа. Обработка заявления займет до двух недель, и в результате вы получите необходимые техусловия по установке.
  3. Следующим этапом становится создание проекта по снабжению помещения газом. Он включает в себя схему монтажа котла, проведение газового провода и точки соединения. В зданиях частного типа, также требуется план размещения газовых коммуникаций на территории. Этой работой занимаются специалисты с инженерным образованием с лицензия на создание проектов такого типа. Связаться с организациями, занимающимися проектированием, можно без проблем через городское управление газоснабжения.
  4. Уже разработанный проект отправляют в управление Горгаза. На длительность утверждения проекта влияет сложность, и на это может уйти около трех месяцев. Также, кроме самого проекта, требуется наличие и других данных:
  • Технический паспорт котла;
  • Инструкция пользователя;
  • Документ, подтверждающий соответствие всем требованиям;
  • Заключение эксперта на соответствие газового котла нужным требованиям.

Перечисленные документы вам должны предоставить во время приобретения котла.

Бывает, что проект не принимают. Если это случилось, то вам предоставят соответственные документы, в которых будут указаны причины отклонения и перечень требуемых исправлений в проекте. Выполнив все указания, можно снова подавать заявление.

Процесс монтажа двухконтурного газового котла

Выбрав помещение для инсталляции двухконтурного котла, соединив его с системами обогрева и снабжения теплой водой, начинаем установку котла.

На фото: монтаж газового котла в загородном доме.

Необходимый инструмент и материал для установки

Для правильного пользования котлом нужны следующие материалы:

  • Шаровые краны;
  • Специальные фильтры, с грубой системой очистки;
  • Магнитный, сетчатый и, конечно же, газовый фильтры;
  • Сгоны;
  • Манометр;
  • Регулятор температуры;
  • Коаксиальный дымопровод;
  • Предохранитель на 3 бар.

Установить котел можно где угодно, при условии, что это разрешено правилами. Монтажными работами можно заняться самому, но подключать оборудование должны только специально обученные люди, имеющие требуемую лицензию, на провождение таких работ. Если вы решите сделать все без вмешательства специалистов то, скорее всего, заплатите штраф.

Технология установки газового котла

Прежде чем подключать котел, готовим место, где он будет установлен. Для начала подводим необходимые трубы и сделать проемы для дымохода, а также позаботиться о наличии огнестойких материалов. После окончания подготовительных работ, можно заняться непосредственно установкой газового котла:

  1. Необходимо промыть трубы, чтобы очистить от различных грязевых элементов, которые могли появиться там в процессе производства. Далее надеваем на трубы заглушки.
  2. Газовый котел закрепляется с помощью планок, продающихся вместе с самим котлом. Устанавливать настенный котел нужно на высоте не менее чем 90 см. Специальные планки крепятся при помощи саморезов, но лучше для этого воспользоваться анкерами. Планки обязательно крепятся на одинаковом уровне, поскольку это напрямую влияет на правильную установку котла. Даже из-за небольшого уклона котел может очень сломаться.
  3. Во время монтажных работ, обязательно нужно проверять правильность установки котла на требуемом уровне, и если требуется, поправлять его.
  4. На трубы устанавливаются краны и фильтры, таким образом можно перекрывать доступ воды при необходимости.
  5. Краны требуется установить на входе и выходе. Это значительно упростит ремонтные работы и обслуживание системы.
  6. После этого требуется заняться монтированием сгонов, которые соединяют котел и трубы. Трубу, ведущую газ к котлу трогать запрещается, поскольку работы связанные с ней обязательно должен делать профессионал из газовой службы, у которого есть лицензия на проведение работ такого типа.
  7. Следующим шагом становится непосредственное подсоединение котла к системе обогрева, при этом если она старая, то ее нужно прочистить для удаления лишней грязи.
  8. Далее, сгон соединяем с трубой, отвечающей за отопление. Если требуется, то между ними можно поставить насос для циркуляции.
  9. Процесс соединения с отоплением заканчиваем присоединением выходящей трубы с котла к системе обогрева. Проверяем, правильное ли движение воды указывают фитинги.
  10. Занимаемся подключением ГВС. Здесь выполняем практически все тоже, что и при подсоединении системы обогрева. Но теперь устанавливается магнитный фильтр.
  11. Подводим дымопровод к газовому котлу. Теперь трубу от дымохода проводим в заранее приготовленный разъем, после чего через колено присоединяем к штуцеру котла.

Запуск

Проведена установка двухконтурного котла, после проверки его состояния наполняется система, спешить не нужно, если минимально открыть подачу жидкости, то скопления воздушных масс будет незначительным, что облегчит дальнейшую регулировку.

Перед пуском газового оборудования необходимо взглянуть на давление в системе, для каждой модели предусмотрены индивидуальные показатели. Специалисты советуют спустить некоторую часть воды с насоса, для этого потребуется снять лицевую панель, если уверенности в собственных силах нет, лучше обратиться к профессионалам. После чего можно производить розжиг и наблюдать за производительностью, задавая специальные программы для пользователя.

Нормы установки

Помещение, в котором предполагается смонтировать отопительный котел, должно соответствовать указанным в СНиП нормам. Для одноквартирных и блокированных домов правила установки указаны в СНиП 31-02-2001, монтаж газовых отопительных агрегатов в квартирах в многоквартирных домах регламентируется СНиП 2.08.01. «Жилые здания».

Также полезно изучить информацию, представленную в следующих документах:

  • СНиП 2.04.08-87 «Газоснабжение»;
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
  • СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»;
  • СНиП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».

Соблюдение норм и требований к установке

Итак, мы выяснили, что полностью провести установку настенного газового котла своими руками не удастся

Однако, немаловажно знать нормы и требования к установке такого рода оборудования, чтобы, во-первых, быть уверенным в собственных действиях, и, во-вторых, понимать действия специалистов и при необходимости иметь возможность проверить их

Нормы и требования к установке настенного газового котла на сегодняшний день выделяют следующие:

Особое внимание уделяйте помещению, в котором планируете установить газовый котел

В комнате с газовым котлом должно присутствовать естественное освещение, а также окно обязательно должно быть с форточкой
Важно отметить, что на каждый кубометр помещения должно приходиться минимум 0,03 кв. метра проема окна без рамы

Все это необходимо для того, чтобы минимизировать загазованность в помещении;
Наличие приточной вентиляции, которая позволяет эффективно проветривать помещение;
Если вы планируете провести монтаж и установку газового котла на кухне, то учтите, что суммарная тепловая мощность всех нагревательных приборов должна составлять не более 150 кВт;
При установке в частном доме лучше для этих целей выделить отдельное помещение, обнесенное огнеупорной прокладкой;
Непосредственно сам котел должен быть закреплен на прочную стену, в то время как тонкие ненадежные перегородки для этих целей не подойдут;

Разумеется, это далеко не все нормы, которые необходимо учитывать при правильной установке настенного газового котла своими руками. Для большей уверенности рекомендуем посоветоваться со специалистом, который на примере конкретно вашей квартиры или вашего дома сможет подобрать идеальное местоположение с учетом требований, а также ваших пожеланий.

Как запустить котел после установки

Первый запуск производится поэтапно:

  • Систему медленно заполняют водой. Это необходимо, чтобы успевал выйти весь воздух. Заполняют, пока давление не составит 1-1,5 Бар.
  • Проверяют состояние всех соединений, ищут возможные протечки.
  • После этого производится подача газа и пробный запуск котла. Эти действия производят техники из сервисного центра. Они определяют, какие коррективы надо внести в заводские настройки, определяют верхнюю и нижнюю границы температурных режимов, выполняют прочие необходимые действия. Самостоятельный запуск котла не рекомендуется даже опытным людям, а для ночка эта процедура категорически запрещена.

Особенности подключения котла

Прежде чем начинать монтаж котла, стоит рассмотреть все его особенности работы, чтобы вы могли решить, стоит ли игра свеч. Имеются некоторые нюансы, а также необходимо совершить правильно обвязку, но об этом ниже. Среди того, что вам стоит учитывать:

  • Чтобы установить газовое оборудование, вам придётся провести хорошую вентиляцию в помещение, где планируете это делать. Иначе продукты сгорания быстро засорят дымоход, что может закончиться не лучшим образом.
  • Настенные модели необходимо прослаивать огнестойкими материалами, ведь котёл также нагревается, и может запросто пропалить обычную деревянную стенку.
  • Пространство вокруг отопления, как уже указывалось выше, следует освободить, дабы облегчить его обслуживание и повысить безопасность установки в целом.
  • В котельную стоит поставить счётчики загазованности, они помогут вам отслеживать работу вентиляции и, в случае чего, быстро отключить автономное отопление.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

  1. Имеется окно, которое можно открыть в любой момент.
  2. Наличие действующей вентиляции.
  3. Наличие газовой и водопроводных труб.
  4. Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

  1. Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
  2. Вблизи не должно быть окна.
  3. Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
  4. Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
  5. Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

Что нужно учесть при покупке котла

При покупке котла необходимо учесть квадратуру комнаты, где будет расположено устройство.

Если площадь небольшая, то рекомендуется приобретать настенные котлы – это портативные устройства, которые не создадут загромождений в помещении и могут быть установлены на кухне, в ванной или специально отведенной котельной. Настенные котлы легкие и обычно имеют размер небольшого шкафчика. Сразу возникает вопрос о мощности, ограничение которой составляет 30-35 кВт. Это позволить создать обогрев площади 250-350 кв.м. Таким образом, исходя из квадратуры дома, можно определить необходимый котел.
Если помещение имеет площадь более 350 кв.м., имеет смысл выбрать котел с напольной установкой. Это более сложный механизм, к которому каждый производитель предъявляет свои требования, которые необходимо исполнять

Важно, чтобы владелец имел в помещении вентиляцию и достаточную большую площадь, в том числе и высоту комнаты, так как расстояние от верха котла до потолка всегда оговаривается.

Уточнив перечисленные параметры и выбрав нужный тип котла, необходимо понять, как ввести его в эксплуатацию. Это очень важная и ответственная процедура, которой должна заниматься специальная компания, имеющая лицензию на проведение подобного типа работ.

При вводе в эксплуатацию, специалистом составляется проект – схема, в которой должны быть указаны все необходимые параметры установки.

Важно знать, что каждый котел должен иметь газовый счетчик, который приобретается заказчиком отдельно. Если счетчик был приобретен ранее, важно показать его представителям компании

Если он подходит под необходимые параметры, специалисты обязательно допустят его к установке и ввод в эксплуатацию котла будет успешно завершен. Самостоятельно установить котел можно, если следовать всем необходимым требованиям. Нужно быть предельно внимательным, так как данный вид оборудования имеет высокий класс пожароопасности.

Главным образом необходимо изучить:

  • тип здания,
  • наличие дымоходов,
  • котельной.

Наглядно разобраться в данном вопросе можно, изучив проект помещения.

Составляющие элементы обвязки котла

Обвязка котла может включать в себя различные элементы:

  1. Мембранный расширительный бак. Его основная задача заключается в компенсации увеличения объема воды или антифриза в закрытом отопительном контуре при нагреве. Бак разделяется на две части посредством упругой мембраны, и часть его объема заполняется воздухом. Когда объем теплоносителя увеличивается, газ сжимается и давление в контуре возрастает совсем немного.Калькулятор расчета расширительного бака найдете здесь

  2. Предохранительный клапан. У этого элемента основная функция состоит в сбрасывании избытка теплоносителя при опасном возрастании давления в контуре, тем самым он оберегает систему от возможного разрыва труб и батарей. Отвод воды происходит при помощи дренажной трубки в канализацию. Если клапан срабатывает часто — это означает, что объем расширительного бачка слишком мал.
  3. Воздухоотводчик. Он применяется для автоматического сброса в атмосферу воздушных пробок, которые остаются в контуре после слива теплоносителя. Воздух образует гидравлические шумы и препятствует нормальному движению при небольшом гидравлическом напоре.
  4. Манометр. Манометр необходим для контроля рабочего давления в контуре. Иногда вместо него применяется термоманометр который отображает температуру и давление. Шкала прибора должна быть размечена как минимум до 4 атм (бар, кгс/см²).
  5. Открытый расширительный бак. Этот элемент выполняет функции расширительного бачка, воздухоотводчика и предохранительного клапана в открытой (то есть функционирующей без избыточного давления) отопительной системе. Бак сообщается с атмосферой и часто подсоединяется при помощи крана к системе ХВС для подпитки контура.
  6. Бойлер косвенного нагрева. Представляет собой теплоизолированный бак с теплообменником для обеспечения дома горячей водой. В качестве источника тепла выступает вода или антифриз системы отопления, которые движутся по теплообменнику.Больше информации о бойлере косвенного нагрева найдёте в этой записи

  7. Циркуляционный насос. Этот элемент обеспечивает процесс принудительной циркуляции теплоносителя через отопительный контур. Современные насосы имеют мощность — 50-200 ватт и может регулироваться, за счет чего скорость движения теплоносителя также меняется.
  8. Гидрострелка. Представляет собой емкость с патрубками, предназначенных для подсоединения нескольких отопительных контуров, также она объединяет трубопроводы подачи и обратки. Благодаря гидрострелке вы можете осуществлять подключение контуров с разным температурным режимом и скоростью циркуляции, снизив до минимума их взаимное воздействие.Для чего нужна гидрострелка для отопления можно прочитать здесь

  9. Фильтр грубой очистки. Эта деталь представляет собой отстойник с фильтрующей сеткой, предназначенной для очистки воды от крупных загрязнений (в первую очередь, это песок и окалины). Фильтр не позволяет тонким патрубкам теплообменника газового котла засоряться.
  10. Двух и трехпроходные термостатические смесители. Он отвечает за рециркуляцию теплоносителя, позволяя образовать вспомогательный контур с более низким по сравнению с основным контуром температурным режимом. Управление затвором смесителя осуществляется при помощи термоголовки — прибором, который меняет положение клапана в зависимости от температуры чувствительного элемента.

Как проверить, правильно ли подключен прибор?

Для выполнения контроля работоспособности прибора, необходимо сначала проверить герметичность соединений путём опрессовки (2 атмосферы).

Кроме того, требуется:

  • оценить внешний вид котла и отопительной системы (на наличие трещин или других повреждений);
  • проверить присутствие тяги в дымоходе;
  • проконтролировать давление теплоносителя;
  • оценить состояние подачи газа (низкое давление в сети может самостоятельно остановить котёл).

При обнаружении проблем с любым из элементов устройства и подключения к отопительной системе, газопроводу и водопроводу стоит обратиться к специалистам, которые смогут подсказать решение по конкретному случаю.

Первый запуск котла производится в присутствии представителей газовых служб, которые проверят качество выполненных работ.

Какие требования следует соблюдать при установке?

При выполнении монтажных работ придется совмещать два вида требований:

  • Условия монтажа, изложенные производителями.
  • Нормы и правила работ с газовым оборудованием.

Порядок монтажных работ всегда подробно описывается в инструкции. Даже если никаких специфических требований нет, любой производитель обязательно излагает порядок действий.

Для установки настенных агрегатов необходимо:

  • Наличие прочной, в идеале — несущей стены, способной выдерживать вес котла.
  • Запрещается установка на тонкие или гипсокартонные перегородки.
  • Для газовых котлов с открытой горелкой необходимо отдельной помещение. Если монтаж в кухне, должны иметься дверь и оконный проем.

Напольные котлы имеют свои требования:

  • Установку производят на слой асбеста, накрытый листом металла. Это представляется излишним, но большинство производителей, как и работников газовой службы, в этом единодушны.
  • Помещение отдельное, проветриваемое, с доступом к любой точке котла.
  • Расстояние от стен до поверхностей агрегата не менее 0,3 м (у некоторых установок больше, надо уточнять в инструкции).
  • В помещении, используемом под котельную, не должно быть хлама, легковоспламеняющихся материалов, посторонних предметов. Всегда должен иметься быстрый доступ к окну, подход к котлу со всех сторон должен быть свободным.

При навесном монтаже на кухне допускается использование быстросъемного декоративного короба с открывающимися створками.

Требования газовой службы — это отдельный перечень условий. Основное из них запрещает самовольные действия с газовым оборудованием. Согласно ему, никто, кроме специалистов-газовиков, имеющих все положенные разрешения и допуски, не имеет права устанавливать, переносить и производить иные действия с газовыми приборами.

За нарушение предусмотрен штраф. По правилам, при запуске в эксплуатацию владелец проходит инструктаж, расписывается в журнале и начинает нести полную ответственность. На практике ситуация несколько запутанная, так как эти правила разрабатывались для жильцов многоквартирных домов.

Поэтому в большинстве случаев на некоторые отступления от норм закрывают глаза, при условии, что опасности они не представляют.

В частности, обычно идут на компромисс — владелец может подключить котел к трубопроводу подачи газа, но подключение этого трубопровода к магистрали производят специалисты.

ОБРАТИТЕ ВНИМАНИЕ!
Согласно ст. 7.19 КОАП РФ, самовольное подключение к газовым сетям наказывается (для физических лиц) штрафом в 3-4 тыс

руб. Квалифицировать подключение как самовольное может любой проверяющий из газовой службы, поэтому все действия следует согласовать заранее.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

  1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
  2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
  3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
  4. Соблюдать правила техники безопасности при установке и подключении.
  5. Создавать надёжные соединения компонентов системы.
  6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
  7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 votes )

Газ

Для того, чтобы подключить котел к газопроводу, необходимо:

  1. Соединить трубку с подключения газа с отсеком газопровода. Эти элементы расположены в центральной части котла.
  2. Также, как и в ситуации с водой, при подключении газа рекомендуется установить специальный фильтр. Это поможет защитить котел от различных засоров. Которые могут привести к сбою в работе котла и даже поломке.
  3. Герметизацию резьбы необходимо производить краской.
  4. Также, к котлу необходимо подключить соединительный элемент – лучше выбрать нержавеющий шланг, который на сегодняшний день заменяет старые резиновые шланги.

Этот устаревший вид соединения газоснабжающие организации запрещают. Подключение газопровода к котлу очень ответственное мероприятие

Важно соблюдать все меры предосторожности, что поможет избежать взрыва

Необходимо тщательно проверять все соединения по завершении работ, чтобы исключить какие-либо водные течи или разгерметизацию. Подключать котел необходимо по прошествии некоторого времени. Сразу делать этого не нужно.

Во избежание выхода оборудования из строя, важно постоянно следить за его работой. Важно исключать какие-либо течи

Если это все же произошло, необходимо незамедлительно перекрыть краны холодной и горячей воды. И

ногда можно столкнуться с такой проблемой как затухание котла. Это может случиться вследствие образования копоти, которая препятствует подаче огня

Важно следить за подобным явлением и по возможности прочищать трубки. В более дорогих котлов, в отличие от котлов эконом-класса, такой проблемы возникнуть не должно, так как в данных устройствах всегда есть специальные вытяжки

При покупке лучше уточнить этот момент.

Также, котел может потухнуть, если засорена форсунка. Убрать образовавшийся нагар можно обычной щеткой. Если описываемая проблема происходит на котлах с электронной функцией, то причину искать не нужно – она отобразится на дисплее. В наиболее распространенных случаях котел возобновляет работу после полного перезапуска.

Таким  образом ,важно знать, какой котел и как установить. Изучив все необходимые инструкции и условия, сделать это будет несложно

Правильно установленный котел не принесет много хлопот при использовании и будет долгое время не выходить из строя.

Подключение котла к радиаторам и ГВС

  1. Проводят монтаж шаровых кранов на патрубки котла. Для обеспечения герметизации на резьбу на патрубках наматывают паклю, фум-ленту или нить. Перед фиксацией запорной арматуры или фильтров всегда нужно наматывать один из этих элементов на резьбу металлических труб. Если планируется использование полипропиленовых или металлопластиковых труб, то придется проводить пайку и применять специальные фитинги.
  2. Подключают к одному крану трубу для подачи теплоносителя в установленную в доме систему отопления.
  3. При необходимости монтируют группу безопасности.
  4. На обратной трубе системы отопления ставят расширительный бачок.
  5. Проводят монтаж шарового крана и фильтра очистки воды. Последний нужно монтировать на горизонтальный отрезок трубопровода. Можно и на вертикальную трубу, но в этом случае придется использовать специальный вариант фильтра. Его устанавливают в таком положении, чтобы направление изображенной на нем стрелочки совпадало с направлением движения теплоносителя.
  6. После фильтра ставят второй шаровой кран. Эти краны необходимы для облегчения чистки фильтра. Их перекрывают и чистят фильтр.
  7. Подключают обратную трубу от системы отопления к котлу.
  8. Подключают «горячую» трубу ГВС к крану, расположенному на нужном патрубке.
  9. В обратную линию от ГВС врезают водопроводную трубу. В начале этой трубы ставят шаровой кран. Он остановит приток холодной воды после заполнения ею всей установленной в частном доме отопительной системы и ГВС.
  10. На обратную трубу от ГВС перед входом в котел ставят шаровой кран, фильтр очистки воды, магнитный фильтр и шаровой кран.

Настенные двухконтурные котлы имеют циркуляционный насос. Для напольных котлов, предназначенных для естественной циркуляции теплоносителя, он не нужен. Если ранее был установлен аппарат для естественной циркуляции, а потом захотелось сделать движение теплоносителя принудительным, придется ставить два циркуляционных насоса: один на обратную линию системы отопления, другой на обратную линию ГВС.

Подключение дымохода

Подключение дымохода газового котла

Для подключения газового котла не всегда нужен дымоход. Проверить это можно, посмотрев инструкцию к вашей модели.

Дымоходы устанавливают во внутреннюю стену дома или за неё. Можно сделать не больше трёх перегибов по ходу трубы. А первый участок, который соединяет дымоход и котёл, должен продолжаться не больше 25 см. Не забывайте про отверстие для чистки внутри трубы. Если камена сгорания открыта, то неплохо установить ещё и приточную трубу.

Лучший материал для дымохода – кровельная жесть. Или любой другой, который не боится кислоты. Тоже относится и к аксессуарам. Не соединяйте котёл и дымоход гофрой, как использовать и дымоход из кирпича.

Если при подключении газового котла в частном доме вы используйте коаксиальный дымоход, то ставьте его прямо и в стену. То есть это дымоход, когда труба находится в трубе. По одной из них идут пары, а по второй – воздух. При этом такой тип должен отходить от стены на полметра и больше. А если котёл с конденсатом, то ещё нужен уклон в его сторону.

Подключение коммуникаций

Подсоединение котлоагрегата к газовой магистрали осуществляется исключительно работниками соответствующей службы. Ваша задача — приобретение газового фильтра и счетчика.

Не менее важным этапом является подключение агрегата к дымоходу, так как надлежащая работа оборудования зависит от наличия и силы естественной тяги.

Существует ряд правил:

  • Выполняется или врезка в вертикальную шахту, или присоединение к вертикальному дымоходу на высоте 5-6 м.
  • При монтаже горизонтального участка из нескольких элементов они должны входить друг в друга по направлению движения продуктов горения.
  • Места соединений с вертикальным каналом тщательно герметизируются специальными материалами.

Схема монтажа двухконтурного газового котла к стене

Напольные модели котлов рекомендуется снабжать обычными дымоходами, выведенными за пределы крыши. Только вертикальной конструкции под силу справиться с огромным количеством продуктов горения, которое вырабатывает агрегат большой мощности. Идеальным считается дымоход с минимальным количеством отводов и поворотов, выступающий за пределы кровли на 50 см и более.

Учитывая, что электроприводы, приборы автоматизации, циркуляционный насос питаются электричеством, необходимо позаботиться о присоединении газового котла к электрической сети.

Важно подвести электричество в топочную и оборудовать несколько розеток, учитывая требования:

  • Розетки следует заземлить.
  • Розетки должны быть расположены вдали от предохранительного клапана и запорной арматуры.
  • Изоляция проводов выполняется с учетом инструкции по эксплуатации прибора отопления.
  • Месторасположение розеток должно исключать провисание проводов, свисание шнуров, их касание приборов и горячих поверхностей.

Также рекомендуется купить источник бесперебойного питания. Подключив его к котлу, удастся минимизировать урон от скачков напряжения и отключений.

Источник бесперебойного питания для двухконтурного газового котла

Выбирая комнату для месторасположения двухконтурного газового котла, учитывайте требования к помещению:

  • Наличие действующей вентиляции.
  • Присутствие окна с возможностью открывания в любой момент времени.
  • В комнате должны быть проведены необходимые трубопроводы для подключения котла. На газовой трубе должен быть счетчик.

После подключения настройкой газового двухконтурного котлоагрегата должен заниматься опытный мастер.

Специалист выполнит ряд мероприятий:

  • Опрессовка котла.
  • Проверка блоков управления и безопасности.
  • Настройка оптимального режима работы и обучение пользователя.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
