Антенный усилитель для телевизора: принцип работы и правила выбора усилителя ТВ антенны

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

• ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
• Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

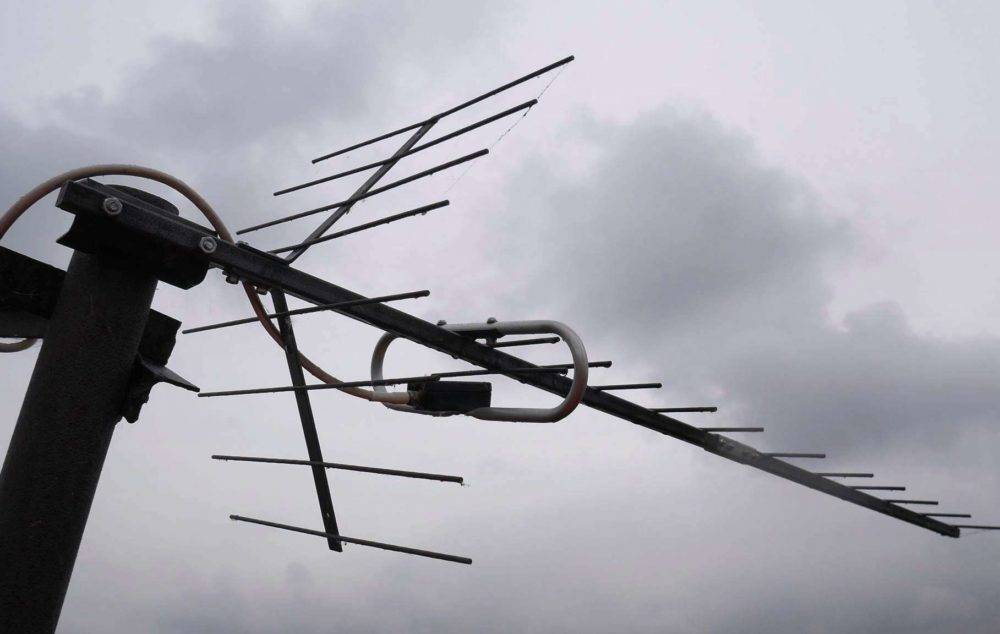

• Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
• Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
• Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

• ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
• ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Виды усилителей для антенны ТВ для дачи и дома

Существует общепринятое деление всех усилителей цифрового сигнала для телевизора, купить которые можно в обычном магазине электротоваров. Они подразделяются на типы по частотному диапазону и месту установки. Широкополосные устройства обеспечивают настройку на большом количестве доступных частот

По частотному диапазону

По этому критерию все представленные модели можно поделить на три вида. В зависимости от выбранной категории преследуются различные цели, поскольку каждый вид используется для достижения определённого результата. Устройства могут быть:

широкополосные. Устройства, которые чаще всего применяются как часть комнатных домашних антенн для телевизора с усилителем. Их задачей является повышение качества трансляции сразу на большом количестве приёмников;

К СВЕДЕНИЮ! Этот тип устройств демонстрирует стабильную работу как в дециметровом, так и в метровом диапазоне.

• многодиапазонные. Приборы, использование которых целесообразно для принимающих устройств, располагающихся на длинных мачтах. Чаще всего применение этого типа наблюдается в частных домах;
• диапазонные. Усилители, которые нужны для обеспечения качественного приёма от источника, расположенного на значительном отдалении от приёмника. Кроме функции корректировки сигнала, эти устройства обладают возможностью снижать шумы, появляющиеся при увеличении длины кабеля. Чаще всего применяются для улучшения вещания цифрового телевидения формата DVB-T

По месту установки

По этому параметру все представленные модели подразделяются на два вида – в зависимости от особенностей монтажа и установки устройства. Итак, все усилители антенны для телевизора на 20 каналов или более могут быть:

• внутренние, представляющие собой небольшого размера плату, которая может быть установлена непосредственно рядом с приёмником. В этом варианте может наблюдаться ухудшение сигнала, поступающего на сам усилитель, вследствие потерь в кабеле;
• выносные или мачтовые, располагающиеся на длинном шесте в месте нахождения антенны. Благодаря дальнему вынесению они обеспечивают качественное улучшение сигнала. Но главным недостатком может считаться недолговечность, поскольку сильный ветер или удар молнии со временем повредит устройство или полностью выведет его из строя.

Также существует деление на активные и пассивные усилители. В первом случае плата усилителя монтируется непосредственно на корпусе антенны. Это позволяет принимать большее количество каналов.

Но существуют свои недостатки: частый выход из строя платы под действием внешних факторов и постепенное окисление элементов конструкции. Вторая разновидность предполагает использование внешнего усилителя, который приобретается отдельно. Это более выгодный вариант, но требующий дополнительной настройки и монтажа устройства.

Почему сигнал слабый

Сначала разберёмся в возможных причинах такой неприятности – их существует целый ряд:

• Плохая аппаратура. Случается, что с сигналом, который передаёт ретранслятор, всё в порядке, он доходит напрямую без препятствий, но само принимающее устройство старое или просто некачественное.
• Другая проблема – кабель: слишком длинный или слишком высокого сопротивления (или и то, и то сразу).
• Дальность расположения ближайшей вышки. Сигнал слабеет с пройденным расстоянием – с этой проблемой часто сталкиваются жители отдалённых пунктов.
• Препятствия. Цифровая волна чувствительна к непрозрачным (для себя) объектам, т.к. не может их обойти: особенности рельефа местности, кирпичные заборы, здания, густые высокие леса очень сильно влияют на качество передаваемого сообщения.
• Повышенная влажность или «запылённость» воздуха тоже имеют свойство рассеивать сигнал, из-за чего он доходит до антенны в искажённом виде.
• Сигнал, который получает принимающее устройство, отражённый – без потерь качества тут никогда не обходится.

Как видно, чаще всего повлиять на эту ситуацию напрямую сложно, если, конечно, у вас нет возможности стереть все холмы и постройки между вашим домом и ретранслятором.

Как усилить сигнал

Само собой, что бы ни ослабевал сигнал, на желание пользователя наслаждаться просмотром цифрового телевидения это никак не влияет. Нужно искать способ решения проблемы – подойдёт один из следующих:

Замените антенну на более качественную. Даже если главная проблема вовсе не в ней, выбор устройства помощнее зачастую помогает – порой даже в достаточной степени, чтобы дополнительных действий не потребовалось. Поищите лучшие расположение и направление антенны

В идеальном сценарии цифровые антенны устанавливают как можно выше и ориентируют в сторону ближайшего ретранслятора – причём последнее особенно важно. Когда речь идёт о ДМВ волнах, и небольшой угол поворота значительно меняет качество сигнала

Если вы не знаете, где находится ближайшая вышка, посмотрите на карте в Интернете. Попробуйте использовать кабель с меньшим сопротивлением, особенно если расстояние между антенной и телевизором довольно большое. Это позволит снизить потери при передаче. Альтернативно, можно постараться изменить расположение самих устройств таким образом, чтобы они оказались ближе друг к другу – и использовать соответствующий новому расстоянию кабель. Общее правило: чем меньше приходится преодолевать сигналу, тем лучше. В конечном итоге, если ничего из предыдущего не сработало (или сработало, но не в той степени, в какой хотелось бы), можно прибегнуть к другому методу – антенному усилителю.

Именно на этом этапе у пользователя сразу возникает множество других вопросов: что такое усилитель, поможет ли он, как его подключить. Будем разбираться.

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.

Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.

Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Схема и описание усилителя для антенны своими руками

Приведенная ниже показывает, как собственно, он должен подключаться к телевизору. Непосредственно сам тв кабель проходит через плату усилителя, и только потом сигнал поступает в телевизор.

При изготовлении антенного усилителя своими руками не потребуется особенных материалов – главным образом, необходимо будет приобрести радиоэлектронные компоненты, расположение которых показано на схеме.
T1-транзистор 2sc3358 – одна из основных частей схемы будущего устройства
C1 — 10mF/35v С2, С9 — 1nF C3, C4 — 10 нФ С5, С6, С7, С8 — 10 пФ – конденсаторы для поверхностного монтажа
Резистры R1 — 470 Ом R2 — 2,2 кОм, R3 — 1 кОм, R1 — 5 кОм
Элементы L1, L2 — 2 витка 0,5 мм, 3 мм. L3, L4 — 10uH или 10 витка, 0,2 мм на феррите.
Блок питания на 12 воль. По желанию – с регулируемой подачей напряжения.

Печатная плата для усилителя:

Еще раз обращаем внимание на питание – 12 воль, что означает необходимость применения конденсаторов при подключении к питанию собранного устройства. Также усилитель для тв антенны своими руками может быть запитан при помощи самого антенного кабеля (коаксиальный кабель) при наличии нужного напряжения. После сборки плата выглядит таким образом:

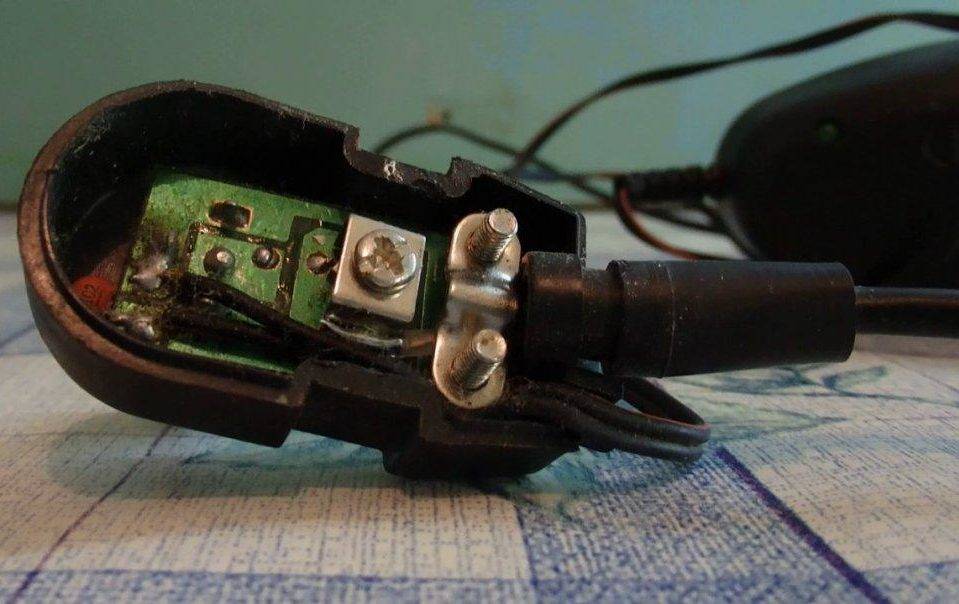

После сборки плата выглядит таким образом:

Регулировка изготовленного усилителя осуществляется путем перевода резистра R1 в среднее положение, и последующая его подстройка после того, как удалось получить нормальное изображение на экране телевизора. После того, как антенна с усилителем своими руками была собрана и протестирована, можно и нужно поместить его в небольшую металлическую коробочку, которая вдобавок, будет экранировать прибор от посторонних излучений.

Приведенный способ не является единственным из возможных. При абсолютно такой же принципиальной схеме, допустимо изменить применяемые в ней элементы – во многом это будет зависеть от силы сигнала, приходящего на телевизионную антенну. В свою очередь, сигнал затухает при прохождении через антенный кабель – чем больше длина кабеля, тем слабее будет сигнал на выходе. Исходя из этого, нужно учесть силу сигнала, и решить, какое усиление вам необходимо. Например, при уровне сигнала в 10 ДБ лучше всего подходит прибор, который сможет увеличить его силу в 2-3 раза.

Бывают и такие случаи, когда одна станция передает намного более мощный сигнал, чем другая, и слишком мощный усилитель вызывает их наложение друг на друга. Помочь при этом может уменьшение подаваемого напряжения, для чего следует использовать блок питания с возможностью регулировки мощности. К тому же, можно сразу собрать достаточно мощный прибор, и уже затем подрегулировать его под свои потребности, уменьшая или увеличивая подаваемое на него напряжение.

Как усилить сигнал цифрового ТВ своими руками для 20 каналов

Как усилить сигнал цифрового ТВ собственными силами для стандартных цифровых 20 каналов:

Измените положение антенны
Важно, чтобы она была направлена в ту сторону, где расположена вышка.
Использование усилителя.
Добавление дополнительных телевизионных антенн.
Обратите внимание на помехи – устраните металлические предметы.
Проверьте кабель, возможно он требует замены.

Подбор коэффициента усиления

Представленный критерий отвечает за прием и расшифровку входящего сигнала с конкретным качеством. При этом показатель усиления зависит от значения КУ

При подборе важно учитывать – мощность усилителя должна превышать параметр антенны. Иначе он не принесет должного результата, и вы не заметите улучшенное качество. В основном для DVB-T2 выбирают КУ 32 дБ

Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы

В основном для DVB-T2 выбирают КУ 32 дБ. Такого показателя будет вполне достаточно для кабеля, длина которого не превышает 32 метров. Но, также не менее важным является выбор самой антенны. Учтите – при недостаточном уровне сигнала, усиление вызовет большие шумы.

Дополнительно вы можете увеличить длину кабеля, но это приведет к ослаблению входящего сигнала. Подобрать наиболее точный показатель коэффициента нельзя. Но, вы можете узнать примерное значение.

Куда направить антенну для приема цифрового сигнала

Чтобы верно определить расположение телевышек воспользуйтесь официальным сайтом – карта.ртрс.рф. Перейдя на страницу, вы увидите карту со всеми ретрансляторами страны, включая зоны покрытия. В поисковой строке, расположенной сверху, введите город проживания. На карте появятся изображения со всеми вышками в данной области.

Нажмите на населенный пункт и ознакомьтесь с расстоянием расположения ретрансляторов. Также будут продемонстрированы данные о частоте вещания, нумерация телеканалов, наличие мультиплексов.

Электропитание

Особенность подобного оборудования скрывается в отдельном от антенны питании. Сегодня усилители можно поделить на два типа в зависимости от питания:

1. На 12 Вольт. Часто используются для дачи или комнатных антенн.
2. На 5 Вольт. Подходит для непрерывных вещаний цифрового телевидения. Часто используется в спорт-барах.

На что обратить внимание при выборе усилителя

Рассмотрим, как выбрать антенные усилители для своего телевизора

Чтобы выбрать усилитель сигнала, нужно обратить внимание на следующие параметры:

• Расположение устройства. Усилители бывают столбовые или внешние, которые устанавливаются на мачте, а внутренние — в помещении. Использование внутренних антенных усилителей намного дешевле, но потери сигнала больше. В УВЧ лучше всего использовать древовидный тип;
• Количество подъездов. Если мы возьмем усилитель с несколькими входами (для каждого диапазона частот), вероятность перегрузки возрастет. Лучше всего использовать отдельное устройство для каждого диапазона.
• Удаленность от телебашни. Максимальное расстояние не должно превышать 150 км, а менее 10 км устанавливать усилитель не нужно, просто правильно выберите и установите антенну;
• Уровень выходного сигнала. Это максимальный уровень сигнала, выше которого появятся искажения или помехи. Чем больше эта функция, тем лучше, но с увеличением этого параметра увеличивается и стоимость устройства;
• Коэффициент усиления (КУ) и шум устройства. Для моделей устройств существуют специальные таблицы, в которых представлены эти значения. KU обычно достаточно 15-25 дБ. Причем коэффициент шума для УВЧ не должен быть больше 3 дБ, в остальных диапазонах может достигать 6-8 дБ;
• Диапазон используемых частот. Если источник сигнала слабый, лучше всего использовать устройство усиления диапазона для определенных частот;

Какое усилительное устройство подходит для цифрового ТВ? Для цифровой передачи требуется антенна для УВЧ с частотой 470 МГц, следовательно, усилитель также должен быть рассчитан на этот диапазон.

Конечно, однозначно сказать, какое устройство лучше всего подойдет для вашего случая, невозможно.

В последнее время стало актуально покупать товары на китайских сайтах. Здесь можно найти активные антенны с усилителем DVB-T2, которые вполне приемлемы по соотношению цена / качество.

Как работают делители

Даже не помышляйте о том, чтобы просто присоединить к антенне два параллельных кабеля и получить ещё один источник сигнала. Неужели нельзя соединять антенные кабели по-простому? Закон не запрещает, но нельзя.

Антенный кабель, как и любой другой, имеет характеристику, которая называется «волновое сопротивление». Кабель имеет своё, рассчитанное конструкторами волновое сопротивление, поэтому он должен подключаться только к объекту, который имеет такое же волновое сопротивление. Любая попытка подключить кабель «к чему попало» приводит к тому, что основная часть сигнала, дойдя до конца кабеля, не поступает к объекту с другим значением волнового сопротивления, а вместо этого отражается и идёт по коаксиалу назад.

Сигнал не будет переходить от кабеля к объекту с «неправильным» волновым сопротивлением. Вот поэтому, вместо примитивного, неправильного соединения в виде скрутки, нужно использовать разветвитель коаксиального кабеля, или сумматор антенных сигналов, с хорошо просчитанным волновым сопротивлением, таким же, как у кабеля. К сожалению, поделённый на несколько приёмников сигнал на выходе имеет несколько сниженный уровень.

Знание того, как работает ваш делитель, поможет уменьшить время устранения возможных неполадок. Например, при рваной картинке на экране, поиск причин целесообразно начать с диагностики неисправностей в источнике сигнала. Нужно проверить кабельные разъемы сплиттера, изоляцию кабеля. Никакие металлические части кабельного экрана не должны касаться центральной жилы кабеля или зажима.

Плюсы и минусы усилителей телесигнала

По мнению специалистов, преимуществами в использовании усилителей считаются:

• Шумовые коэффициенты незначительные;
• Идет прием очень слабых телесигналов;
• Можно усилить сигнал одновременно в нескольких диапазонах.

Но там, где есть плюсы, всегда найдется минусы:

• При использовании «широкополосника» можно перегрузить необходимый уровень сигнала;
• Боится грозы;
• Телесигнал может потеряться;
• Большая чувствительность.

Важно не забывать, что этот прибор – не сверхустройство, он всего лишь выполняет коррекционные функции, помогая телеантенне «зафиксировать» хороший сигнал

Разновидности

В основном антенные усилители различают в зависимости от способа их установки.

Тут возможно 2 варианта:

• Мачтовые. Монтируются на специальную мачту. Для подвода питания к ним применяются коаксиальный кабель. Такие устройства отлично справляются с задачей по усилению сигнала. Но из-за особенностей фиксации не могут похвастаться долговечностью. Ведь на оборудование постоянно воздействуют осадки и разные атмосферные, климатические явления.
• Внутренние. Это наиболее распространённый вариант усилителя с хорошими показателями эффективности. Устанавливается непосредственно около приёмника, то есть внутри помещения. Но на качество сигнала существенно влияет используемый кабель.

Ещё такое оборудование можно различать по настройкам или диапазону.

Потому выделяют:

• широкополосные;
• диапазонные;
• многодиапазонные.

К примеру, многодиапазонные устройства серии Terra или ALCAD применяются для работы с дальними и близкими приёмниками. А усилители LSA и SWA подходят для антенн решётчатого типа.
