Подключение
Когда все элементы системы расположены на своих местах, их необходимо подключить друг к другу. Соответствующие разъёмы контроллера (обозначены надписями) подсоединяются к управляющему устройству в необходимые клеммы. Беспроводные приборы уже прописаны в памяти контроллера. Их подсоединять не придётся.
Батарейный блок необходимо подключить к плате. Для этого на ней есть специальный разъём. Блок соединяется с основной частью контроллера. Для этого провода протягиваются через специальное отверстие. Если же система беспроводная, необходимо соединить батарейный блок с радиобазой. Затем их крепят к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.
Монтаж системы защиты от потопа «Нептун»
Рекомендуется следующая последовательность установки системы контроля протечки воды (затопления), согласно основной схеме соединения входящих в комплект «Нептун» элементов:
- разметка мест установки главного блока, датчиков и электромагнитных клапанов;
- прокладка монтажных проводов, согласно схеме соединения;
- врезка электромагнитного клапана;
- установка датчиков протечки воды;
- установка блока управления;
- подключение и наладка системы;
Перед началом установки представьте себе расположение всех частей комплекта контроля протечки воды и составьте схему его размещения
Важно убедиться, что при выбранной схеме установки Вам хватит длины соединительных проводов. В разделе «структура системы» представлен возможный план размещения комплекта контроля протечки воды в стандартной квартире многоэтажного дома
Установка датчиков протечки воды
Возможны два варианта установки датчика протечки воды. Вариант 1. Рекомендуется устанавливать датчики протечки воды в полу (врезать в плитку, покрытие) в местах наиболее вероятного скопления воды при протечках. Монтируются датчики в пол контактными пластинами вверх. Провод подводится в гофрированной трубке. Выступ датчика протечки воды над линией пола (3—4 мм) позволяет исключить ложное срабатываение.
Вариант 2. Если установка датчика протечки воды в пол невозможна, то рекомендуется уложить его на пол контактными пластинами вниз. Провод свободно лежит на полу. Точечные выступы на корпусе датчика не позволяют контактным пластинам касаться пола, что предотвращает ложное срабатываение датчика протечки воды
Важно, чтобы способ установки датчика и крепления допускал демонтаж датчика с кабелем в случае выхода его из строя
При подключении датчиков протечки воды к блоку управления обратите внимание на различную расцветку проводов в монтажных концах. Необходимо соединить концы провода в соответствии со схемой: красный провод — +U1; желтый провод к клемме IN; зеленый к GND, согласно маркировке на клеммном контакте блока управления
Установка блока управления
Блок управления системы контроля протечки воды (затопления) рекомендуется устанавливать в месте удобном для обслуживания и оповещения хозяев в случае протечки.
Напряжение питания на блок управления и электромагнитный клапан должно быть подано из силового шкафа и обязательно через УЗО (на 30 мА). К блоку управления подвести фазу и ноль. Электромагнитный клапан подключается к блоку управления специальным кабелем, входящим в комплект поставки.
1 — блок управления без внешней панели; 2 — датчики протечки воды; 3 — клапан электромагнитный нормально открытый; 4 — клеммные контакты; 5 — распаечная коробка
Перед установкой блока управления:
- подготовьте отверстие в стене для установки блока управления;
- подготовьте в стене углубление для проводов питания
220 В, идущих от силового шкафа (через УЗО);
подготовьте в стене каналы для укладки проводов от места установки блока управления до каждого датчика протечки воды и до каждого электромагнитного клапана; установите распаечную коробку в стене
Перед установкой блока управления:
- снимите пластмассовую крышку;
- снимите печатную плату, отвернув два винта;
- установите и закрепите монтажную коробку (корпус главного блока) в стене;
- выполните соединение проводов.
Установка электромагнитных клапанов
Подключение электромагнитного клапана к главному блоку необходимо производить специальным проводом данного комплекта, предназначенным для влажных помещений. Клапан обязательно заземлить. Реальный срок службы клапана 8—10 лет. Следует заметить, что клапан в открытом состоянии не требует потребления питания. В закрытом состоянии, потребление составляет 8 Вт.
Электромагнитные клапаны устанавливаются на вводе труб водоснабжения после ручных вентилей или шаровых кранов. Устанавливать электромагнитный(е) клапан(ы) вместо ручных вентилей категорически запрещается! Для продления срока службы рекомендуется установить в магистрали хотя бы простейшие фильтры
Подключение и проверка
Провода от датчиков протечки воды обрежьте по месту, зачистите проводники и соедините между собой, соблюдая расцветку. Подключите датчики к клеммным контактам блока управления.
Для подключения электромагнитного клапана используйте специальный провод из комплекта. Клапан обязательно должен быть подключен к защитному заземлению. Провод питания блока управления подключается в последнюю очередь.
Для бесперебойной работы комплекта контроля протечки воды рекомендуем не реже одного раза в три месяца очищать мягкой тряпочкой контактные пластины датчика протечки воды от пыли и жира.
Особенности и отличия
Система защиты от протечек Аквасторож имеет некоторые особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они нужны, хороши или нет — решайте сами. У каждого свои критерии оценки и видение ситуации.
Алгоритм работы
Собственно, сам принцип работы остается тем же. При появлении сигнала от датчика о наличии воды, контроллер посылает сигнал на закрытие кранов. Параллельно формируется звуковой и световой сигнал. Если коротко, это весь алгоритм работы. Но есть особенности, присущие именно Аквасторожу:
- Опрос датчиков происходит постоянно. При «потере» система перекрывает краны.
- Если обнаружено аварийное состояние крана — закисание, другие поломки, формируется аварийный сигнал (загорается светодиод) и подача воды перекрывается.
- При пропадании сети 220 В, напряжение подается от источника автономного питания — 3 батареи R14 (тип «С»). После разряда батарей, питание происходит от встроенного источника бесперебойного питания. ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность Системы с возможностью управления всеми подключенными кранами. Полный заряд ИБП достигается в течение 15 минут работы от батарей или блока питания. Длительность работы от полностью заряженного ИБП составляет 1 час, после чего Система запускает программу автозакрытия и уходит в режим «Сон».
Регулируемая чувствительность датчиков (высокая и низкая). Иногда датчики формируют сигнал из-за того, что в помещении повышается влажность и на контактах выпадает конденсат. Подстройка чувствительности позволяет подобрать порог срабатывания для каждого конкретного прибора.
При случайном заливе датчиков (принимая душ, или моя пол, например) можно принудительно включить воду на 60 минут. После этого времени вода будет перекрыта.
В версии «Эксперт» используются умные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера до кранов редко обрываются, но такие случаи бывают. В случае обрыва цепи питания, формируется специальный сигнал на блоке управления (загорается светодиод), вода перекрывается.
Для профилактики «закипания» кранов, раз в две недели контроллер их закрывает/открывает в принудительном режиме.
Система защиты от протечек Аквасторож быстрее остальных закрывает краны. Но эта скорость негативно сказывается на усилии проворачивания кранов — крутящий момент самый низкий. Для того чтобы небольшой крутящий момент позволял двигать заслонку, разработана система дополнительных прокладок (две тефлоновых и одна пружинящая силиконовая), которые минимизируют трение — шарик проворачивается легче, чем в обычных кранах. Это и способствует тому, что они открываются/закрываются при малом прилагаемом усилии.
Безопасность и надежность
Еще одна область, в которой производители соревнуются — обеспечение безопасности и надежности системы. Безопасность — это понятно. Там, где встречаются вода и электричество надо быть особенно аккуратными. Для обеспечения безопасности система защиты от протечек Аквасторож питается только от напряжения 5 В. Такое питание подается на краны и блок контроля. На проводные датчики идет еще более низкое напряжение — 2,5 В. Это делает систему безопасной. Есть и другие особенности:
- Три источника питания: блок питания с преобразователем 220/5 В; аккумуляторная батарея, три батарейки в контроллере. Есть возможность установить два дополнительных батарейных блока. Все батарейки в трех блоках могут поддерживать работоспособность системы на протяжении 9 лет (по заявкам производителей).
- Как опция, может быть установлена кнопка дистанционного управления кранами (проводная и беспроводная). Ее располагают возле входной двери. Покидая квартиру или дом, можно перекрыть воду. Есть в двух вариантах — проводном и беспроводном.
- Блоки с установленными батарейками проверяют уровень заряда. При его низком уровне включается световая сигнализация. Происходит это весьма заблаговременно — за 2-4 месяца до полного разряда, так что есть время для замены.
- В случае если батарейки не поменяли, перед окончательным разрядом подается команда на закрытие кранов и система погружается в сон.
По степени автономии система защиты от протечек Аквасторож считается самой лучшей. Трехкратное резервирование питания поможет пережить очень длительный период отсутствия напряжения. Даже при полностью разряженных батарейках (всех) краны закроются за счет разряда мощных конденсаторов.
Тонкости монтажа
К нам на тестирование поступил набор комплектации «Премиум», состоящий из контроллера, двух шаровых электрокранов на трубу ½”, двух проводных датчиков, сетевого блока питания, трёх батарей, радиобазы с двумя беспроводными датчиками, один из которых с кнопками ручного управления, и дополнительного батарейного блока для увеличения времени автономной работы, а также необходимые провода разной длины для подключения проводных датчиков протечки и крепеж для контроллера. Т.о. можно сделать вывод, что это готовое для установки решение. Оговоримся сразу: мы не стали устанавливать его в действующую систему водоснабжения, ограничившись экспериментальной проверкой в условиях, приближенных к реальным.
Белый корпус контроллера «Аквасторож» со скошенными гранями смотрится вполне достойно для того, чтобы не прятать его в сантехнический шкаф, а вывесить на видное место в коридоре или туалете, либо в помещении, где уровень влажности не превышает 70%. На лицевой панели находятся три кнопки: одна из них закрывает все краны, другая — открывает, а последняя служит для временного отключения датчиков на 60 минут. Это может пригодиться в том случае, если один из датчиков случайно залит водой, но высушить его нет времени — например, нужно срочно принять душ. Длительное нажатие одной из двух первых кнопок переводит систему в «спящий режим», когда она не производит никаких действий, то есть, по сути, выключена. И это единственный способ быстро деактивировать её: вспомним, что внутри находятся ионисторы, так что простое отсоединение блока питания и батарей ничего не даст. Инструкция рекомендует подобный алгоритм действий — временное отключение датчиков, открытие кранов и деактивация — при возникновении пожара.
Моторизованные краны выполнены из толстостенной латуни и покрыты никелем, но оценить его механическую прочность и, тем более, коррозионную стойкость мы не смогли из-за отсутствия необходимого оборудования. Можем лишь отметить, что запорный механизм в открытом состоянии не приводит к сужению проходного сечения трубы, как это бывает в некоторых кранах и, в особенности, вентилях; тем самым не создаётся дополнительных препятствий потоку воды. Для управления положением заслонки на кране установлен пластиковый «набалдашник», содержащий электромотор с редуктором. Шестерни привода металлические, что обеспечивает достаточную надёжность. При снятии редуктора имеется возможность ручного поворота заслонки для этого необходимо снять пластиковый кожух и открутить четыре винта. Произвести эти операции в труднодоступном месте, где обычно и устанавливают краны, довольно затруднительно, зато от такой возможности будет польза в процессе установки: если редуктор мешает вращать кран, его можно временно снять.
Сборка модулей и подсоединение проводов не представляют никаких трудностей даже в отсутствие инструкции: части корпуса соединяются на защёлках, провода оканчиваются разъёмами, ответные гнёзда на печатной плате подписаны. Вот только «защиты от дурака» не предусмотрено, и если беспечно проигнорировать надписи, то можно подсоединить шаровые краны на место датчиков, и наоборот. Судя по всему, такая оплошность не должна привести к повреждению деталей, но инструкцию всё же лучше прочитать, ибо в соединении датчиков есть нюансы. Тем более что инструкция небольшая, и составлена грамотно и наглядно.
К радиобазе первоначально прилагаются два беспроводных датчика, заранее «привязанные» к базе. Новые датчики, которые можно докупить, следует вначале зарегистрировать в памяти радиобазы, но это также не представляет сложностей. Один из датчиков имеет кнопки управления кранами, позволяющие открывать и закрывать их вручную, но пикантность ситуации в том, что кнопки будут видны лишь после собственноручного закрепления наклеек на корпусе датчика, а без них они почти не отличаются. Как всегда, выручит внимательное чтение инструкции. При наличии помех, канал радиосвязи можно сменить при помощи DIP-переключателей, установленных в базе.
Дополнительное реле, присутствующее в управляющем модуле комплектации «Премиум», можно использовать для различных действий согласно вашей фантазии. Например, подключённое к нему устройство сигнализации сообщит о срабатывании системы, что может пригодиться в случае, если авария произошла по вине соседей: перекрытие воды на вашем стояке здесь уже не поможет, а вот предупредить соседей сверху о том, что они заливают – полезно.
Принцип работы защиты от протечек воды
Чтобы наглядно объяснить, как работает защита, приведем пример ее типовой установки.

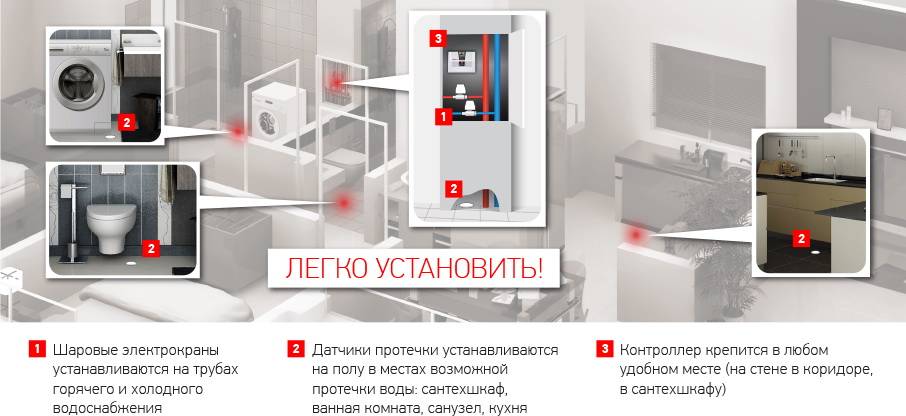

Рис 1. Типовая установка основных элементов системы защиты от протечек
Обозначения:
- Контроллер (основной элемент защиты от протечки).
- Шаровые краны, снабженные электроприводом (автоматически перекрывают воду при подаче сигнала или включении напряжения питания).
- Беспроводной датчик контроля протечки воды.

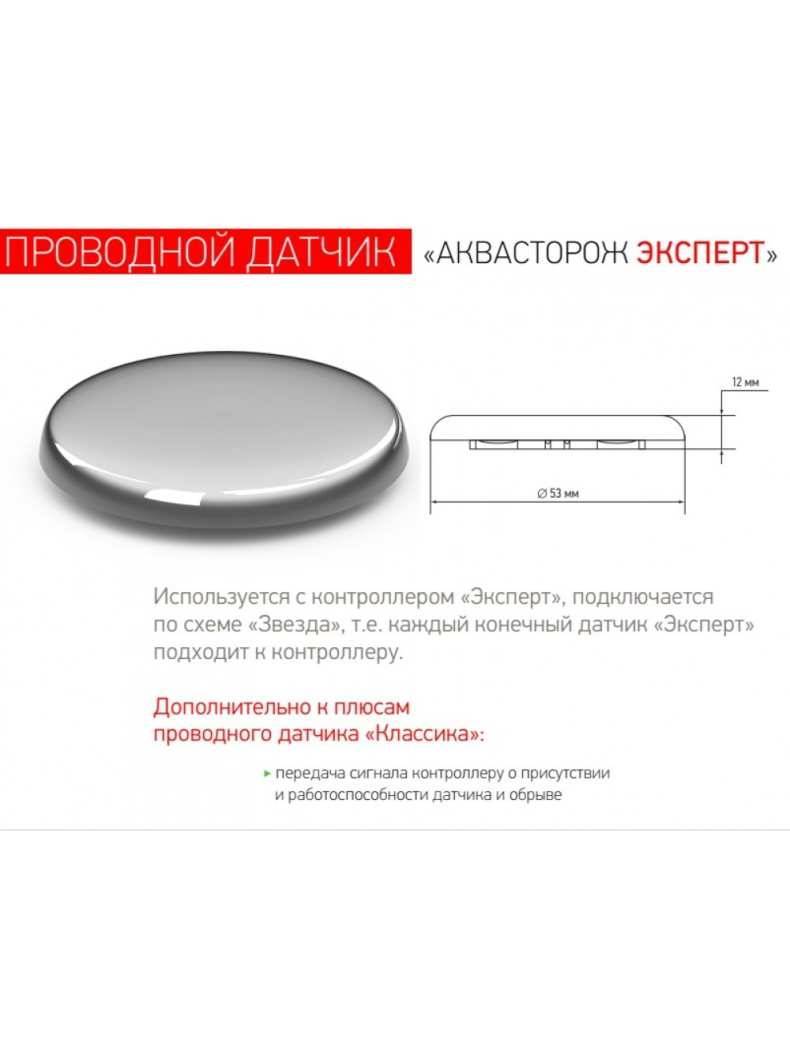

- Датчики, исполненные в проводном варианте.
Алгоритм работы системы следующий:
- Контролер (а) регулярно опрашивает состояние датчиков (с и d).
- Как только на любой из датчиков попадает вода, изменяются его характеристики. Обратим внимания, что детекторы, следящие за утечкой воды, должны располагаться на уровне пола.
- Контролер моментально фиксирует изменение сигнала и подает команду на закрытие шаровых кранов (b).
- Электроприводы приводят в действие механизм запорной арматуры для перекрытия водоснабжения.
Как правило, подобные устройства защиты дополнительно снабжаются автономными источниками питания, чтобы не терять функции, даже если будет отсутствовать напряжение в бытовой электросети.
Большинство устройств после того, как один из датчиков сработал, подают звуковой и световой сигнал, указывающий, что необходимо устранить аварию.
После устранения причины аварии шаровые краны переводятся в рабочее положение, это делается вручную или путем подачи сигнала с контролера защиты (в зависимости от особенностей конструкции запорной арматуры).
Особенности и отличия
Система защиты от протечек Аквасторож имеет некоторые особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они нужны, хороши или нет — решайте сами. У каждого свои критерии оценки и видение ситуации.
Алгоритм работы
Собственно, сам принцип работы остается тем же. При появлении сигнала от датчика о наличии воды, контроллер посылает сигнал на закрытие кранов. Параллельно формируется звуковой и световой сигнал. Если коротко, это весь алгоритм работы. Но есть особенности, присущие именно Аквасторожу:
- Опрос датчиков происходит постоянно. При «потере» система перекрывает краны.
- Если обнаружено аварийное состояние крана — закисание, другие поломки, формируется аварийный сигнал (загорается светодиод) и подача воды перекрывается.
- При пропадании сети 220 В, напряжение подается от источника автономного питания — 3 батареи R14 (тип «С»). После разряда батарей, питание происходит от встроенного источника бесперебойного питания. ИБП используется в качестве резервного источника питания при кратковременном (до 1 часа) отключении электричества в сети, даже если батареи отсутствуют. При этом в течение часа сохраняется работоспособность Системы с возможностью управления всеми подключенными кранами. Полный заряд ИБП достигается в течение 15 минут работы от батарей или блока питания. Длительность работы от полностью заряженного ИБП составляет 1 час, после чего Система запускает программу автозакрытия и уходит в режим «Сон».
Регулируемая чувствительность датчиков (высокая и низкая). Иногда датчики формируют сигнал из-за того, что в помещении повышается влажность и на контактах выпадает конденсат. Подстройка чувствительности позволяет подобрать порог срабатывания для каждого конкретного прибора. При случайном заливе датчиков (принимая душ, или моя пол, например) можно принудительно включить воду на 60 минут. После этого времени вода будет перекрыта. В версии «Эксперт» используются умные краны, которые самостоятельно контролируют положение заслонки и передают сигнал на контроллер. Провода от контроллера до кранов редко обрываются, но такие случаи бывают. В случае обрыва цепи питания, формируется специальный сигнал на блоке управления (загорается светодиод), вода перекрывается. Для профилактики «закипания» кранов, раз в две недели контроллер их закрывает/открывает в принудительном режиме.
Система защиты от протечек Аквасторож быстрее остальных закрывает краны. Но эта скорость негативно сказывается на усилии проворачивания кранов — крутящий момент самый низкий. Для того чтобы небольшой крутящий момент позволял двигать заслонку, разработана система дополнительных прокладок (две тефлоновых и одна пружинящая силиконовая), которые минимизируют трение — шарик проворачивается легче, чем в обычных кранах. Это и способствует тому, что они открываются/закрываются при малом прилагаемом усилии.
Безопасность и надежность
Еще одна область, в которой производители соревнуются — обеспечение безопасности и надежности системы. Безопасность — это понятно. Там, где встречаются вода и электричество надо быть особенно аккуратными. Для обеспечения безопасности система защиты от протечек Аквасторож питается только от напряжения 5 В. Такое питание подается на краны и блок контроля. На проводные датчики идет еще более низкое напряжение — 2,5 В. Это делает систему безопасной. Есть и другие особенности:
- Три источника питания: блок питания с преобразователем 220/5 В; аккумуляторная батарея, три батарейки в контроллере. Есть возможность установить два дополнительных батарейных блока. Все батарейки в трех блоках могут поддерживать работоспособность системы на протяжении 9 лет (по заявкам производителей).
- Как опция, может быть установлена кнопка дистанционного управления кранами (проводная и беспроводная). Ее располагают возле входной двери. Покидая квартиру или дом, можно перекрыть воду. Есть в двух вариантах — проводном и беспроводном.
- Блоки с установленными батарейками проверяют уровень заряда. При его низком уровне включается световая сигнализация. Происходит это весьма заблаговременно — за 2-4 месяца до полного разряда, так что есть время для замены.
- В случае если батарейки не поменяли, перед окончательным разрядом подается команда на закрытие кранов и система погружается в сон.
По степени автономии система защиты от протечек Аквасторож считается самой лучшей. Трехкратное резервирование питания поможет пережить очень длительный период отсутствия напряжения. Даже при полностью разряженных батарейках (всех) краны закроются за счет разряда мощных конденсаторов.
Чем удобна защита от протечек Аквасторож
В комплекте данной системы имеется 4 датчика. Такого их количества вполне достаточно, чтобы обеспечить безопасность дома от вероятных протечек. Еще одна степень удобства состоит в достаточной легкости модернизации системы. Поскольку корпус имеет модульное строение, проводная система может быть легко трансформирована в беспроводную.
Систему Аквасторож можно интегрировать в состав «Умного дома», связать с GSM-системами. Ее использование не ограничивается лишь защитой от протечек. С ее помощью можно подключать фонтаны, краны, насосы и другие устройства, мощность которых составляет 2÷4 кВт.
Кнопки дистанционного включения/выключения системы
Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.
Для дистанционного включения и выключения
Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.
Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.
Преимущества и недостатки защитной системы
Подавляющая часть отзывов – положительная. Данная система относится к высокой ценовой категории, однако, является одной из самых надежных средств против протечек воды.
Таблица №1. Плюсы и минусы комплекса «Аквасторож».
| Преимущества | Недостатки |
|---|---|
| — для работы хватает 5 Вольт; — существует дополнительное питание; — хорошие электрические краны; — присутствует функция самоочистки кранов, путем открытия и закрытия; — можно самому указывать чувствительность для устранения ложных тревог; — способность подключения множества датчиков; — при протечке контроллер сигнализирует подачей звука, есть возможность отключить звуковой сигнал; — индикаторы состояния элементов на панели подсвечиваются; — маленькие размеры контроллера; — есть гарантия на два года; — качество системы хорошее, это подтверждают сертификаты; — работа системы даже после отключения электропитания. | — большая цена; — в классическом варианте системы редуктор сделан из пластика; — прокладки, обеспечивающие меньшее трение, могут снижают надежность защиты – становится больше вероятности для протечек; — к блоку подключается только определенное количество датчиков; — для подключения беспроводные датчики, нужно устанавливать специальный блок. |
