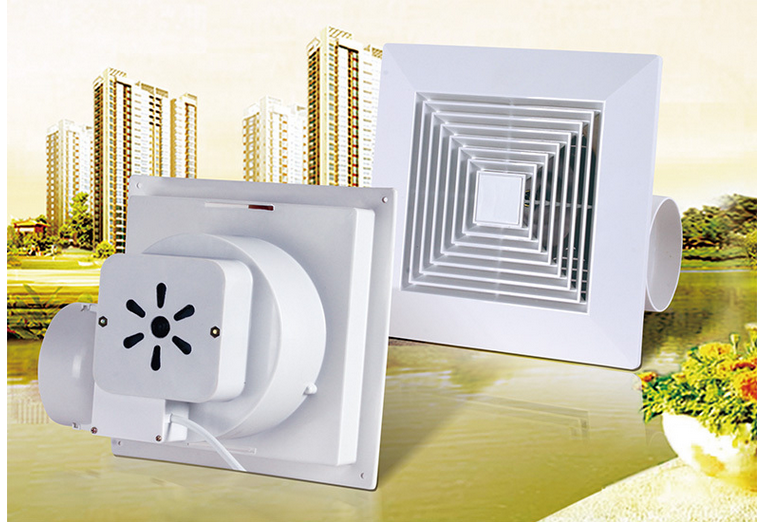

Вытяжной элетрический вентилятор

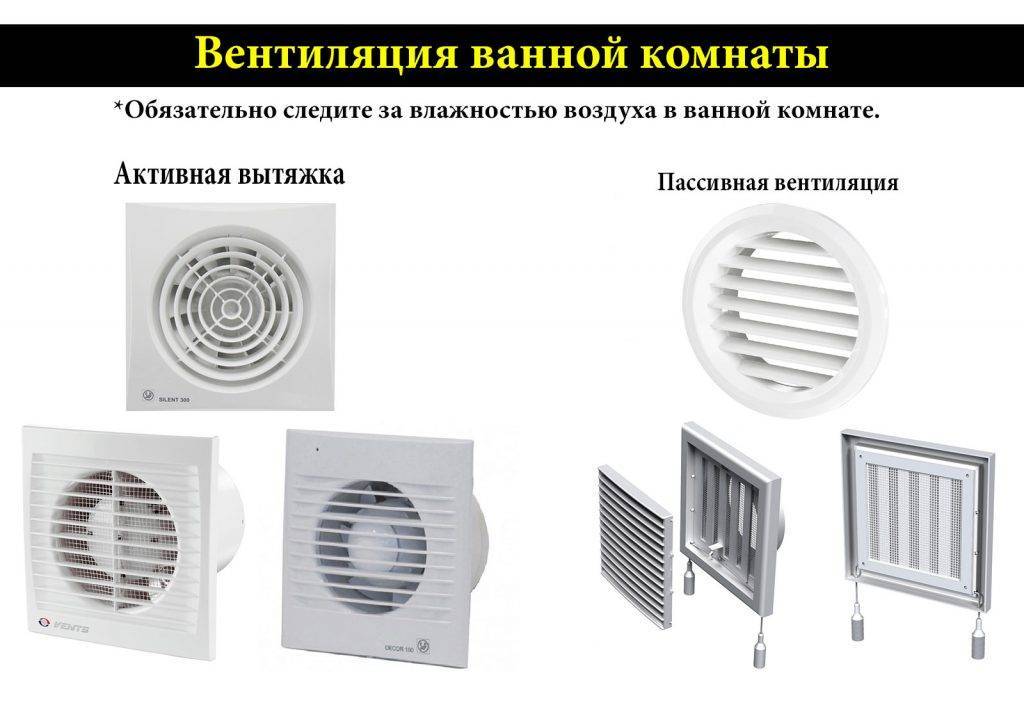

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.
Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.
Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.
Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.
Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.
На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.
Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.
Типы вентиляторов в ванную комнату и туалет
Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.
Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.
Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.
Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.
Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.
Подключаем вентилятор с таймером
Агрегаты, оснащенные таймером, удобны в эксплуатации.
Принцип функционирования такого устройства следующий:
- Вентилятор запускается параллельно с освещением.
- После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
- Затем автоматически отключается.
Для обеспечения полноценного функционирования устройства используются 4 жилы:
- фаза от распределительного щитка;
- электропровод, подсоединенный к лампочке;
- контур заземления;
- нулевая жила;
Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..
К одноклавишному выключателю
Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.
Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.
К двухклавишному выключателю
При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.
Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.

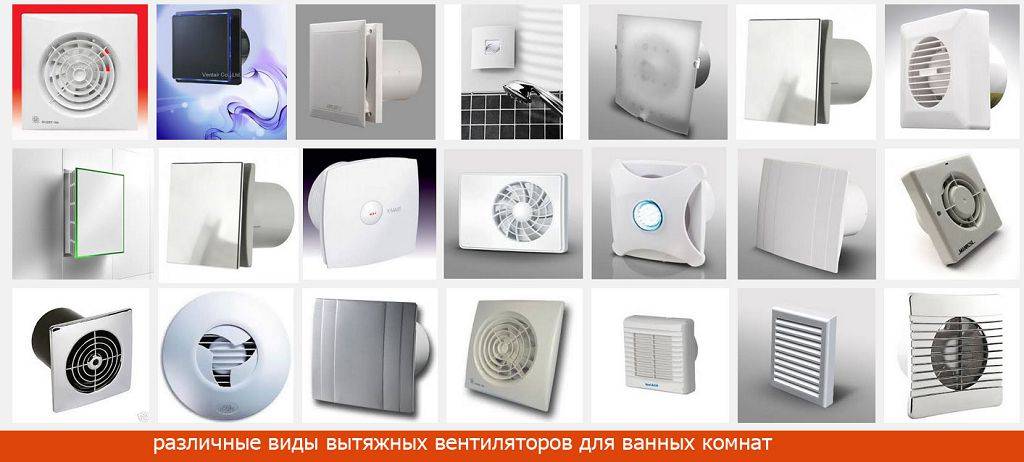

Виды вентиляторов для закрытых помещений
Существует 2 типа оборудования, используемого в ванных, туалетах и совмещенных санузлах. Это осевые и радиальные вытяжные приборы. Последние еще называют центробежными.
Осевые устройства представляют собой вал, на который насажена классическая крыльчатка. Ее лопасти изготовлены под углом. При вращении вала происходит втягивание воздушного потока. Такой вентилятор используется, если создаваемого с его помощью напора достаточно для обеспечения нормального воздухообмена.
Покупка бытового осевого вентилятора – рациональное решение для владельцев квартир и частных домов. Оно позволяет создать в помещении комфортную обстановку, вложив минимум средств
У радиальных приборов поток воздуха втягивается в центр, после чего он оказывается в кожухе с лопастями. За счет их расположения в центральной части наблюдается разрежение, а центробежная сила отталкивает воздушные массы к краям корпуса, выводящиеся через отводной патрубок в вентканал.
Наиболее востребованы накладные модели — они работают намного эффективней и тише, способны эвакуировать объемы, которые не под силу осевым. По степени укомплектованности вентиляторы центробежного принципа функционирования подразделяются на базовые и с дополнительными опциями. Вторые могут работать в автоматическом режиме.
Автоматические центробежные изделия оборудованы дополнительно таймером и датчиками. Они позволяют владельцу помещения контролировать работу оборудования
ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА
Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.
Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели.

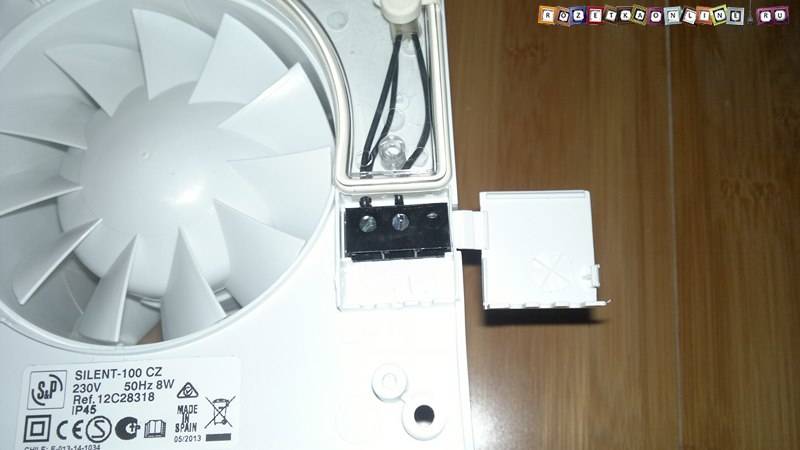

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.
Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.
Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.
Клеммы у вентилятора соответственно всего две, они маркированы как L и N.
Порядок подключения проводов к вытяжному вентилятору следующий:
Белый фазный провод – в клемму с маркировкой L
Сине-белый нулевой провод – в клемму с маркировкой N
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.
Помещаем провода в клеммы и затягиваем крепежные болты.
Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».
Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

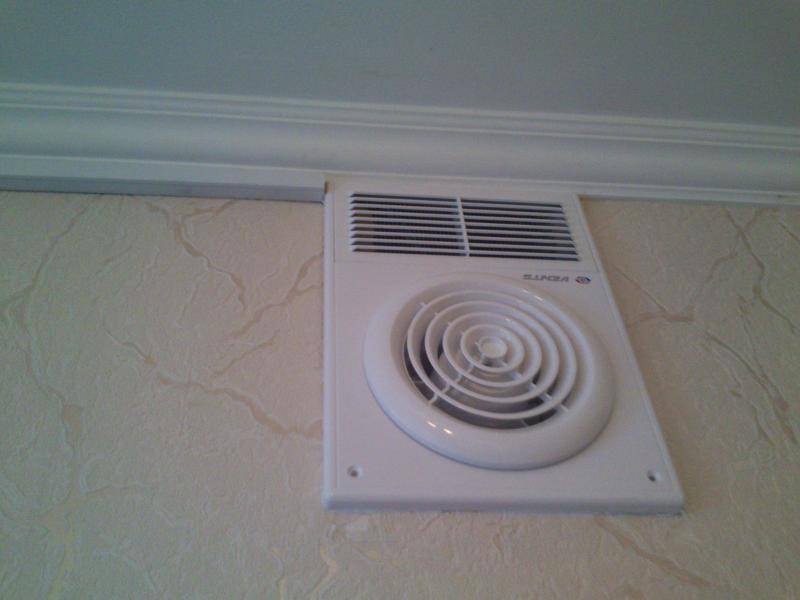

Где установить, чтобы вентиляция работала?
Есть определенные условия того, где устанавливать вытяжное устройство для ванной. Если их соблюдать, проветривание будет налажено должным образом. К ним относятся:
- Выход вытяжного канала необходимо размещать как можно выше, лучше всего внутри потолка, чтобы увеличить разницу давлений.
- Устройство следует устанавливать в противоположном углу от источника свежего воздуха. Так свежий поток охватит больший объем комнаты перед выходом наружу по вентканалу.
- Вентилятор рекомендуется устанавливать подальше от прямого источника воды, даже если уровень его влагоустойчивости высокий.
- Если предполагается подвесной потолок, его также необходимо оборудовать источниками проветривания, чтобы избежать образования там конденсата, плесени.
- Когда нужна вентиляция в ванной и туалете, воздуховоды этих комнат, не совмещаясь, присоединяются к нише вентканала.
Лучшие радиальные вытяжные вентиляторы
Радиальные вентиляторы – устройства со спиральной конфигурацией, крыльчатка расположена непосредственно внутри нее. Под действием центробежной силы воздушный поток выводится в радиальном направлении – именно это дало название типу устройств.
Конструктивные особенности в сочетании с компактными габаритами позволяют монтировать их в системах любого вида. Как правило, устанавливают вентиляторы в ванных комнатах, санузлах, на кухне.
Лопасти могут быть направлены вперед или назад. В первом случае повышается производительность, устройство захватывает больше воздуха, но работает громче. Во втором – заметно снижен шум, а КПД падает на 10-20%. К рангу лучших радиальных вентиляторов наша редакция отнесла четыре устройства от самых надежных и известных производителей. По отзывам, каждый участник рейтинга объединяет в себе качество и безупречный современный дизайн.
1. Soler & Palau EcoAir Design S 7.2 Вт
Самый экономичный и практически бесшумный вытяжной вентилятор предназначен для бесперебойной, круглосуточной работы. Его можно устанавливать в помещения, требующие постоянного притока чистого воздуха, такие как, заведения общепита, спа-центры, сауны и небольшие магазины. В обычном режиме радиальный вентилятор потребляет минимум энергии, но при необходимости его можно выводить на максимальную мощность с помощью отдельного переключателя. Благодаря стандартному по размерам исполнению эта модель подойдет и для квартиры. А единственный, по отзывам покупателей, ее недостаток – достаточно высокая цена.
Достоинств:
- низкий расход электроэнергии;
- несколько режимов работы;
- бесшумность;
- приятный внешний вид;
- обратный клапан;
- стандартный установочный диаметр.
Недостатки:
высокая стоимость.
2. Vortice Quadro Micro 100 28 Вт
По мнению владельцев, лучшим выбором для влажных помещений является вентилятор известного европейского производителя Vortice. Вся продукция торговой марки проходит строжайший контроль качества и обладает оптимальными рабочими характеристиками
Также разработчики компании большое внимание уделяют производительности и внешнему виду своих систем. Модель Quadro Micro помимо всех перечисленных достоинств очень хорошо защищена от влаги, в отличие от большинства схожих устройств она не боится не только пара, но и прямых попаданий брызг
Для удобства предусмотрены два режима скорости вращения.
Достоинства:
- оригинальный дизайн;
- высокая степень защиты;
- пластик устойчив к ультрафиолету;
- производительность;
- большой ресурс;
- 2 скорости.
Недостатки:
- цена;
- большой вес.
3. Soler & Palau CK-25 N 40 Вт
Мощный вытяжной вентилятор для ванной комнаты оснащен емкостью для конденсата и съемной фильтрующей системой. Обслуживание устройства не требует специальных навыков и большого количества времени. Производительности вентилятора достаточно чтобы осушить или очистить от пыли воздух в больших, частных или административных помещениях без дублирующих устройств. А стоимость при этом гораздо ниже большинства аналогов. По отзывам владельцев, в сочетании цена – качество равных данной модели вентилятора нет. Но стоит учитывать, что для маленьких душевых кабин параметры этого устройства будут чрезмерны.
Достоинства:
- производительность 250 м. куб/час;
- съемный фильтр;
- поддон для сбора конденсата;
- простота обслуживания;
- разборный корпус.
Недостатки:
- большие вес и габариты;
- уровень шума выше среднего.
Монтаж вытяжки своими руками
До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:
- Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
- Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
- Снять с прибора внешнюю сетку и решеточку.
А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу
Эти варианты сделают приток из жилой комнаты в ванную постоянным.
Подготовка отверстия
Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.
Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.
Выбор оптимальной схемы подключения
Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.
Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.
Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

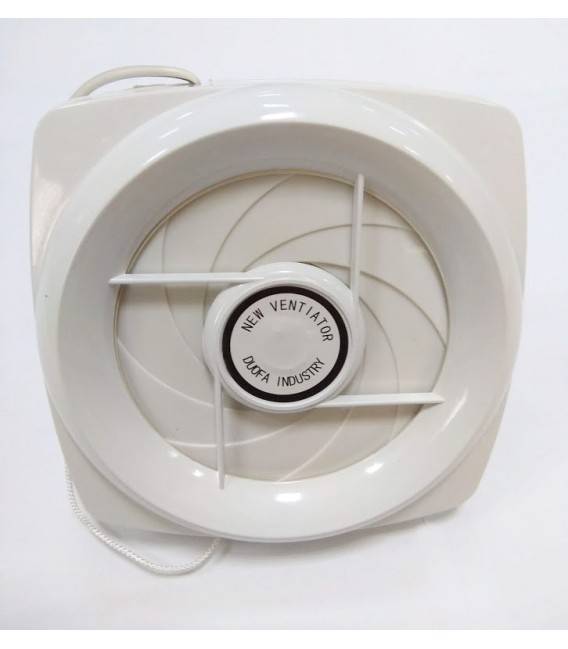

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.
Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.
Порядок проведения монтажных работ
Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.
Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:
снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели); вставить корпус изделия в дыру вытяжного колодца; сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля; изъять прибор из отверстия; просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть); ввести пластиковые стержни в просверленные дыры; завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор; вскрыть клеммную коробку и установить провода по схеме; уложить провода в специальные каналы, закрыть коробку; проверить работу прибора, включая свет либо от своего выключателя. Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты
Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.
Виды. Осевые вентиляторы
Перед тем, как поставить систему охлаждения у себя в душевой комнате необходимо ознакомиться с предложениями на рынке. Зачастую вентилятор для ванной имеет следующие категории:
осевой;
канальный;
радиаторный;
крышевой.
Осевая конструкция представляет собой колесо, помещенное в цилиндрическом корпусе на оси двигателя с электроприводом и оборудованное специальными лопастями. Во время вращения лопасти перемещают воздушные потоки в нужном направлении. Для улучшения аэродинамических свойств на входе в вытяжку устанавливается коллектор. Таким образом, данные модели более эффективны, чем их коллеги других модификаций. Монтаж системы производится непосредственно на стену в вентиляционную шахту. Отчасти за счет простоты установки его популярность остается стабильно высокой.
Но в то же время их напорные качества оставляют желать лучшего, что считается большим недостатком. Кроме того, применяемая система монтажа считается ненадежной, так как возможны периодические сбои в кругообороте воздуха на регулярной основе. Отдельно стоит отметить, еще одну слабую сторону осевых изделий – производимый ими шум.
https://youtube.com/watch?v=mz3NcHFO3to
Радиальные
Вентилятор в ванную комнату такого вида являет собой колесо, внутри похожее на вставки из лопаток, установленное в спиралевидном кожухе. Во время оборота колеса происходит циркуляция в ходе которой воздушные массы проходят через отверстия между лопатками, переходя к краю конструкции. Именно там происходит переброска воздуха с помощью центробежной силы в спиралевидный кожух, откуда он переходит в специальное отверстие, где нагнетается воздух.
Отдельно стоит отметить, что рабочий цилиндр является пустым внутри, а также обладает специальными лопатками по бокам, находящимися параллельно друг от друга на равноудаленном промежутке. Это позволяет радиальному вентилятору для душевой комнаты эффективно выполнять возложенные на него обязанности.
Радиальный
Помимо этого, данная система кондиционирования характеризуется самой бесшумной вентиляцией воздуха за счет радиальной конструкции одного или двухстороннего всасывания с лопаточками, имеющими загнутый профиль вперед или назад. Их применение дает возможность сэкономить на электричестве до 20-30% от ранее затраченной суммы. Еще одно преимущество – это возможность переносить нагрузки по расходу воздуха.
Вытяжной вентилятор с загнутыми вперед лопатками легко обеспечивает высокие показатели по должному напору, а также низкие расходы по техническим свойствам, как и их аналоги с лопатками, обращенными назад. Это достигается при меньшем диаметре рабочего колеса, к тому же частота вращения остается более низкой, что позволяет добиться должного результата, отличаясь высокой шумоизоляцией и меньшими габаритами.
Центробежные
Вытяжные вентиляторы в ванной комнате канального типа с центробежной конструкцией предстали взору потребителей относительно недавно. Однако за это время они смогли стать популярными среди многих обывателей. Это получилось за счет простоты их в эксплуатации, удобству и легкости при установке. Центробежные изделия характеризуются эффективным применением в больших санузлах от 15 метров.
Данные экземпляры отличаются своей мощностью, однако, уровень производимого шума остается на низкой отметке. Они изготавливаются с прямоугольным или округлым сечением, что позволяет устанавливать систему в проточную часть воздухоотводного канала. Как правило, монтаж изделия проводится под потолком, после чего его закрывают гипсокартонном.
Центробежный
Конечно, последний способ считается недостаточно удобным, ведь при этом необходимо осуществить монтаж анемостата, чтобы не допустить просачивания внутрь влаги. Однако и при первом методе есть определенные недостатки, так как из-за аэродинамического сопротивления там необходимо воспользоваться более мощный вентилятор.
Крышные
Данные модели вентиляторов применяются на крышах жилых домов, откуда и происходит название. Крышные изделия представляют собой конструкция из электродвигателя, особых прокладок, направленных на снижение шума, системы автоматического регулирования, а также самого вентилятора. Такие модели характеризуются высокими эксплуатационными качествами. В них применены многолопастные элементы, действующие по оси и приборы радиального перемещения с деталями в виде лопаточек односторонним или двухсторонним всасыванием.
Крышный вентилятор
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Режимы работы вытяжки в санузле
У таких вентиляторов с таймером имеется два режима работы:
туалет – верхнее положение специальной перемычки
ванная – нижнее положение перемычки

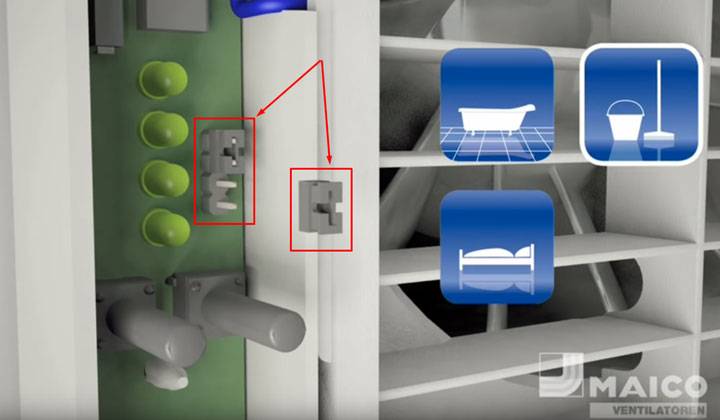

Переключение режимов производится на плате управления в правом верхнем углу.
Есть подобные перемычки и у других производителей.
При работе в режиме “туалет”, после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.
Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.
В режиме “ванная”, работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.
Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.
Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

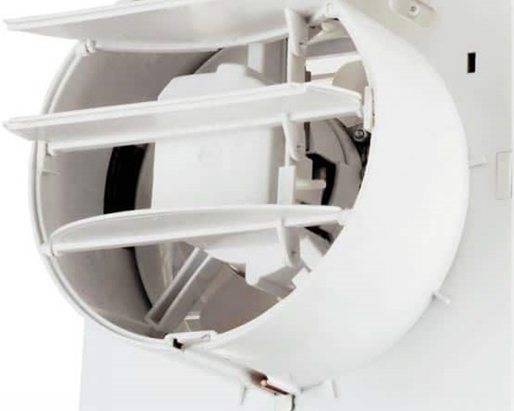

Принцип работы обратного клапана
Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.
Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.
Сегодня существуют три основных вида клапанов обратного действия:
- управляемый тип — при помощи электропривода или вручную;
- самозакрывающийся клапан с возвратной пружиной;
- пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.
Кроме этого, есть метод их разделения по таким параметрам:
- горизонтального или вертикального вида, что зависит от расположения вентилятора;
- круглого или квадратного типа — от конфигурации воздуховода;
- в виде жалюзи.
Порядок проведения монтажа вентилятора
Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.
Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.
Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.
В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.
Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.
Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.
После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.
При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.
Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.

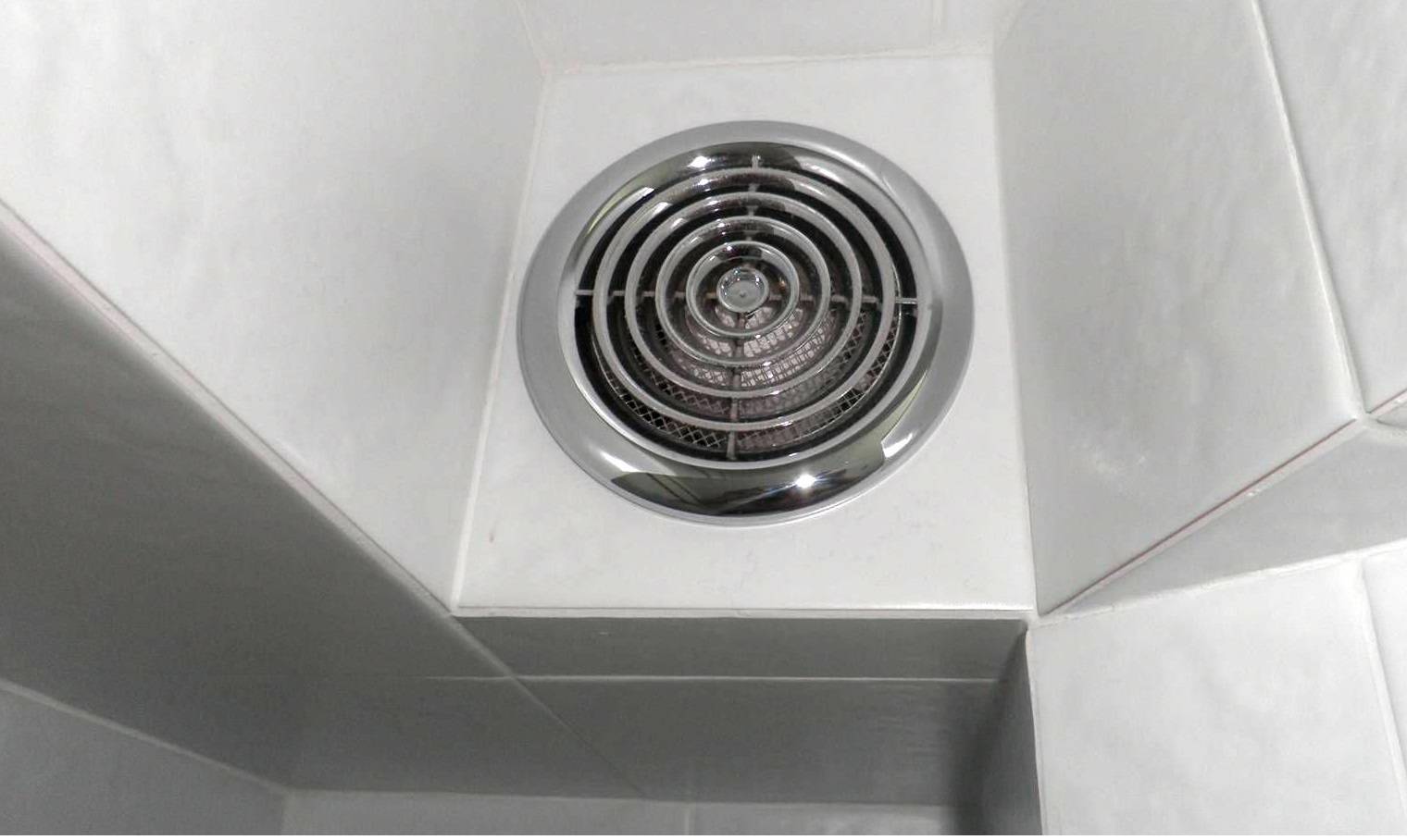

Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:
- Убедитесь, что питание вентилятора отключено.
- Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
- Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
- Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
- Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
- Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
- Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
- Установите переднюю панель.
Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.
Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер
Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.
Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.
В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.
После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.
Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.
Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Добавочное оснащение
Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.
Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.
Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.
