Правила обустройства автономной системы водоснабжения частного дома из скважины

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Схема обустройства водопровода частного дома

В основе схемы водоснабжения заложено применение для водозабора насоса и сопутствующего оборудования. Его монтируют в служебном помещении или непосредственно над скважиной в кессоне и соединяют трубой с источником воды. Насос наполняет водой напорный бак, а уже от него по дому разветвляются трубы к точкам потребления. Когда кто-то из членов семьи открывает кран, давление в магистрали понижается, по достижении показателя 2,2 бар, включается насос, который запускает реле давления и накачивает аккумулятор до 3 бар. Реле давления отключает насос.

Прежде чем начать монтаж водопровода, необходимо составить схему. Это действие позволит заранее выявить трудности при проведении работ. По схеме можно подсчитать расходные материалы и приобрести их оптом, что дешевле, чем покупать элементы в отдельности. В схему включают такие рабочие узлы:

1. В качестве источника воды приспосабливают колодец или скважину.
2. Приямок для скважины. Может быть выполнен из кирпича или в виде специальной бочки из пластика. Предохраняет устье от мусора, грунтовых вод и защищает оборудование от промерзания.
3. Глубинный насос или насосная станция.
4. Гидроаккумулятор отвечает за давление воды в магистрали.
5. Обратный клапан.
6. Водоочистные фильтры. Их подбирают на основании анализа воды. Для полива участка и технических нужд нет надобности фильтровать воду. Поэтому для этих целей отводят отдельно трубу без фильтров.
7. Манометр. По нему настраивают реле давления.
8. Реле. Регулирует электрическое питание насоса. При падении давления контакты замыкаются и насос начинает подавать воду.
9. Датчик сухого хода предохраняет насос от поломки при малой высоте воды в источнике и отсоединяет агрегат от линии электросети.

Дополнительное оборудование

Схему устройства водоснабжения можно распределить на такие ключевые составляющие:

• система водозабора;
• магистраль, пролегающая по участку;
• водопровод внутри дома.

Совет. Систему фильтров следует с двух сторон обеспечить запорной арматурой, чтобы перекрыть воду при замене фильтра или проведении других работ.

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

1. На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.

2. Траншейным способом от нее в дом прокладывается водовод под землей.

3. В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.

4. От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.

5. При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.

6. Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.

7. Для горячего водоснабжения отдельно устанавливается бойлер.

Общая схема

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.

Типы скважины и выбор насоса

Для автономного водоснабжения используют два типа скважин: «на песок» и «на известь». В первом случае бурение проводят до водоносного горизонта из крупного песка, во втором — до водоносных пористых известняковых пластов. В каждой местности есть свои особенности по залеганию таких пластов, но общее то, что глубина бурения на песок гораздо меньше и обычно находится в пределах 15–35 м.

 1. Скважина на известняк. 2. Скважина на песок. 3. Абиссинский колодец

Скважины на песок пробурить легче, но у них невысокая производительность, а при длительных перерывах в работе (например, сезонное проживание) возникает угроза заиливания галунного фильтра.

«Сердце» любой автономной системы водоснабжения — это насос. И скважина на песок, и скважина на известь работают с погружными насосами. Насос выбирают в зависимости от глубины скважины и требуемой производительности системы, а это напрямую влияет на его цену.

Выпускается множество различных моделей скважинных насосов и среди них предстоит выбрать оптимальный вариант по техническим характеристикам и габаритам

Есть ещё один тип скважины — абиссинский колодец. Отличие в том, что скважину не бурят, а прокалывают. «Рабочий» нижний участок трубы имеет заострённый наконечник, которым буквально пробивают грунт до водоносного слоя. Так же как и для скважины на песок, этот отрезок трубы имеет перфорацию, закрытую галунным сетчатым фильтром, а чтобы во время прокола фильтр держался на месте, диаметр у наконечника больше, чем у трубы. Сама труба выполняет одновременно две функции — обсадка и транспортировка воды.

Изначально абиссинский колодец задумывался для работы с ручной помпой. Сейчас для водоснабжения частных домов из абиссинского колодца используют поверхностные насосы, которые с учётом глубины кессона могут работать со скважинами до 10 метров (и то при условии, что диаметр трубы не будет больше 1,5 дюйма). К достоинствам этого типа скважины относятся:

• простота изготовления (при условии, что на участке нет выхода скальных пород);
• возможность обустройства оголовка не в кессоне, а в подвале (под домом, гаражом, хозпостройкой);
• невысокая цена насосов.

Недостатки:

• небольшой срок службы;
• низкая производительность;
• неудовлетворительное качество воды в регионах с плохой экологией.

Виды насосов

Если подземные воды залегают глубже восьми метров, лучше приобрести более производительные насосы погружного типа, предназначенные для забора воды из колодцев или скважин.

Использование насосных систем

Для комфортного водоснабжения дачного дома и садового участка используются насосные станции. Данное оборудование кроме насоса включает в себя накопительную емкость и систему автоматического включения при пользовании водой. Водоналивной бак наполняется на необходимый уровень, при расходе воды на бытовые нужды, автоматика включает насос и восполняет запасы воды в емкости. Стоимость насосных станций начинается от 5 тысяч рублей.

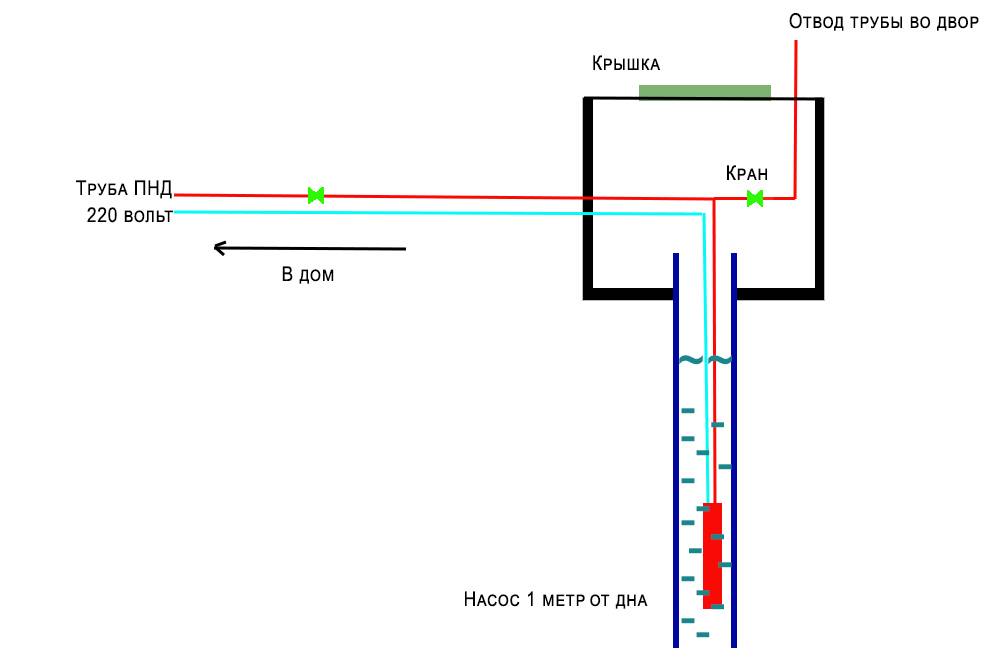

Схема обвязки скважинного насоса

Крышку от люка бетонировал уже после того как завел трубы и электричество для насоса, в колодце сделал влагоустойчивую розетку для собственных нужд, также сделал вывод трубы во двор для полива в летний период, кран сделал внутри колодца, чтобы не размерзся.

На форуме нашел предположение, что оголовок помогает при маленьком дебете, якобы во время откачки создается вакуум помогающий притоку воды в скважину.

Трубу, идущую от колодца в дом, закопал на глубине 1 метр, сверху утеплил остатками пенопласта. Еще один момент, про который забыл, это обратный клапан, он установлен сразу после насоса.

Адаптер для скважины

Лучшим способом, как благоустроить скважину, является использование павильона или кессона. Именно эти сооружения способны надежнее всего защитить источник водоснабжения. Недостатком этих решений является их дороговизна. Если ставится задача обустройства скважины на участке солидного коттеджа, подобные траты являются вполне объяснимыми. Иное дело, когда скважина обеспечивает нужды небольшого сельского дома или дачи. Как правило, владельцы подобных строений не могут похвалиться огромными средствами.

Бюджетным вариантом устройства скважины на участке является скважинный адаптер. Он дает возможность коммутировать подающую трубу напрямую с обсадной трубой скважины. Это позволяет исключить применение кессона. Есть и неудобство: в случае возникновения потребности в ремонте адаптер нуждается в раскапывании (его во время монтажа укладывают в траншею). Как показывает практика, этот надежный элемент довольно редко выходит из строя.

В состав скважинного адаптера входит два основных блока:

1. Наружный. Располагается по внешней стороне обсадной трубы. Его назначение – обеспечить коммутацию с водопроводом, подающим жидкость в дом.
2. Внутренний. Служит для подключения трубы от помпы.

Наружный и внутренний блок обладают радиусной конфигурацией, которая повторяет очертания ствола. Для коммутации элементов между собой применяют парный герметичный уплотнитель. Чтобы обустроить скважину своими руками, необходимо установить адаптер ниже глубины промерзания почвы.

По ходу монтажа необходимо четко выполнять следующие этапы:

• Обсадную трубы необходимо вывести так, чтобы ее конец оказался на небольшой высоте над уровнем земли.
• Для защиты обсады от загрязнений верхний край оформляется крышкой с отверстием для питающего погружную помпу электрического кабеля.
• Зимой в случае значительного понижения температуры возникает реальная угроза проникновения холода внутрь скважины: он начинает двигаться по обсадной трубе. В регионах с суровыми зимами (где мороз достигает -20 градусов) практикуют дополнительное утепление скважины. Для этого ее на зиму укрывают еловыми ветками, сеном, соломой и другими натуральными материалами.

Данный вариант, как обустроить скважину своими руками, превосходит использование кессона своей дешевизной. К слабым сторонам применения адаптера можно отнести сложность обслуживания, риск механических повреждений электрической проводки и не очень надёжное крепление насоса. В этом случае вместо традиционного троса применяют непосредственную фиксацию на водопроводной трубе.

Используемое оборудование может быть размещено исключительно внутри дома. Перед тем, как оборудовать скважину своими руками с помощью адаптера, необходимо обзавестись специальным ключом с длинной насадкой. Чтобы реализовать процесс, потребуется определенный технический опыт и аккуратность.

Наружный водопровод

Прокладывание наружных сетей водопровода

При устройстве системы водоснабжения частного дома из скважины с гидроаккумулятором важно правильно уложить трубы снаружи. Оптимальными вариантами считаются изделия из ПНД

Полиэтилен низкого давления хорошо выдерживает температурные перепады, легко монтируется, устойчив к деформациям.

Под укладку труб нужно выкопать траншею от кессона до фундамента коттеджа, бассейна и др. Глубина канала — ниже уровня промерзания грунта. Это параметр часто составляет 0,8-1,5 м в зависимости от региона.

Стыковку труб выполняют при помощи специальных электромуфт. Они при нагревании оплавляют материал ПНД и делают места соединений герметичными.

Заводить линию в дом лучше через фундамент. Здесь следует при помощи коронки перфоратора сделать отверстие. Его усиливают стальной гильзой. Ввод воды в дом из скважины герметично заделывают, дополнительно промазывают все зазоры битумной мастикой.

Скважина на приусадебном участке – достоинства автономного водоснабжения

Для водоснабжения частного дома могут использоваться различные источники водозабора: централизованный водопровод, колодец или скважина.

Водоснабжение частного дома из скважины имеет некоторые преимущества:

1. Автономность подачи воды. Контроль над объемами водоснабжения домовладелец устанавливает самостоятельно.
2. Высокое качество и экологичность воды. Простая и артезианская скважина имеет достаточную глубину, поэтому вода из них не содержит вредных соединений и примесей.

Экономическая эффективность. Конечно, бурение скважины и проведение водопровода к дому – удовольствие не дешевое, но со временем, эти расходы окупаются, так как отсутствуют коммунальные платежи за использованные кубометры воды.

Первым делом необходимо определиться с типом скважины: «песчаная» или артезианская.

«Песчаная» скважина имеет глубину 40-50 метров – до верхних водоносных слоев песчаного горизонта. Если попасть на русло подземной реки, то уровень бурения скважины можно сократить и до 15 метров.

Достоинства скважины «на песок»:

• качество воды лучше, чем в колодце или централизованной магистрали;
• скорость обустройства скважины (2-3 дня);
• пробурить скважину можно без привлечения специальной техники.

Недостатки «песчаной» скважины:

• невысокая производительность – около 1,5 м3/час;
• срок эксплуатации – до 10 лет;
• вода может содержать примеси;
• нуждается в периодической прокачке.

❝«Песчаная» скважина подойдет для сезонного водоснабжения дачи, для коттеджа или частного дома лучше обустраивать артезианскую скважину❞

Глубина артезианской скважины может достигать 200 метров – затрагивает водоносный слой известковых пород. Бурение артезианской скважины надо обязательно согласовать, так как известковый водоносный слой считается стратегическим запасом государства.

Достоинства артезианской скважины:

• высокая производительность – около 10 м3/час;
• неограниченный запас известковых вод;
• срок эксплуатации – около 50 лет;
• высокое качество воды;
• вода подается под большим давлением.

Недостатки артезианской скважины:

• необходимость согласования проекта и получения разрешительных документов;
• высокая стоимость бурения скважины (работы должны выполняться специализированной компанией).

Назначение обустройства скважины

Обустройство скважины на воду своими руками начинается по завершению бурильных работ. Эта процедура подразумевает приобретение и монтаж подходящего оборудования, предназначенного для перекачки воды внутрь дома.

Чтобы обустроить скважину на воду после бурения, как правило, необходимо выполнить следующие функции:

• Почистить точку водозабора и обеспечить его защиту от загрязнения. Проводятся мероприятия по защите скважины от пыли, дождя, весеннего снеготаяния.
• Утеплить источник водоснабжения, насос и трубы. Это сохранит их от замерзания в зимнее время.
• Создать предпосылки для быстрой коммутации и обслуживания используемых для водоснабжения агрегатов.

Точкой размещения оборудования для подачи воды выбирают участок рядом со скважиной, или ближайшую постройку (дом). Это условие не относится к насосной установке. Первый вариант предполагает наличие возле гидротехнического сооружения помещения, которое смогло бы вместить все приборы.

Однако даже в тех случаях, когда обвязка размещена в доме, наличие небольшого помещения возле устья скважины на порядок упрощает работы по установке и обслуживанию насоса. Чтобы ввести в готовый ствол водопроводную трубу или провести проводку для погружной помпы, лучше выбрать момент во время бурения и обустройства скважины.

Оборудование для бурения своими руками

Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.

Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).

На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.

Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.

На конце колонки располагается бур или желонка.

Для каждого типа грунта используют свой вид бура:

спиральный (или змеевик);

бур-ложка для мягкого грунта и скважины большого диаметра;

бур-ложка для мягкого грунта и небольшой скважины;

бур-долото для каменистого.

Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.

Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.

Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.

Водоснабжение частного дома из скважины

Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.

Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.

Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

• глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
• закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Читайте еще: Водопровод в частном доме — как провести воду своими руками

Эксплуатация водопровода

• После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
• Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
• Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
• При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
• Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

• диаметр обсадного ствола;
• высота и напор подачи воды в скважине;
• ожидаемый объем поступающей воды из скважины;
• планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания

Установка насоса выполняется таким образом:

1. На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
2. На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
3. К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
4. Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

1 Какая схема водоснабжения дома из скважины?

На участке (это может быть как неподалеку частного дома, так и прямо внутри него) бурится скважина на воду – собственно, источник, из которого и будет поступать вода. Глубина ее обычно измеряется десятками метров (чаще всего – в пределах 40-60), однако бывают и более глубокие разработки.

На ее дне устанавливается насос, который по шлангу и будет поднимать воду наверх и нагнетать ее в водопровод дачи. Кстати, очень часто вода поступает вначале в гидроаккумулятор – емкость, которая служит для регулировки давления внутри системы, для гашения гидроударов и для хранения запаса жидкости – на случай внезапного отключения энергии.

Конечно, установка гидроаккумулятора не является обязательной, однако подключение практически всегда осуществляется через него – так в разы удобнее, надежнее и практичнее. Ну а уже отсюда, из бака, вода и поступает дальше – в систему водоснабжения частного или загородного дома (дачи).

Пример расположения оборудования: гидроаккумулятор и насосная станция в приямке.

Казалось бы – схема выглядит простой и понятной. Однако организация ее своими руками – задача практически непосильная для большинства людей: слишком уж специфичные знания и опыт требуется иметь (да и оборудование тоже необходимо определенное).

Кстати, выше уже упоминалось о том, что система может быть реализована двумя способами:

1. Когда скважина располагается на участке, вне частного дома.
2. Когда скважина располагается непосредственно внутри дома.

Этот нюанс заслуживает определенного внимания: второй вариант, само собой, кажется более удобным. В этом случае не приходится беспокоиться об утеплении трубопровода (которое практически обязательно), и вдобавок – о прокладке трубопровода от скважины в дом.

Однако такая схема может быть реализована далеко не всегда – поскольку бурение производится определенным оборудованием, которое может попросту не поместиться в выбранном помещении.

Да и при устройстве скважины внутри дачи многие организации попросту не дают гарантии на то, что она будет правильно и полноценно работать. Так что такой вариант более актуален на этапе строительства дома.

Первый же способ – наиболее распространенный, однако он обладает рядом недостатков:

Скважина на воду — внешний вид части, выступающей над поверхностью.

• приходится тратить средства на прокладку трубопровода от скважины до частного дома;
• участок, пролегающий по улице, нуждается в утеплении – поскольку вода в мороз быстро замерзнет;
• в случае прокладки под землей (чтобы избежать замерзания) усложняются ремонтные работы.

Теперь рассмотрим, какими именно преимуществами в целом обладает устройство водопровода, проведенного из скважины:

• автономность системы;
• возможность обеспечивать дом достаточным количеством воды;
• вода на большой глубине чистая, и зачастую не требует дополнительной фильтрации для питья.

Выделим и несколько наиболее весомых минусов:

• своими руками система водопровода такого типа для большинства людей недоступна;
• обслуживание насоса усложняется – ввиду того, что он постоянно находится на глубине в несколько десятков метров.

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Водоснабжение частного дома с накопительным баком

Для любого двигателя режим «старт-стоп» считается экстремальным. У электродвигателя добавляются еще и высокие пусковые токи. Чтобы «сгладить» процессы используют накопительную емкость (гидроаккумулятор). Она уменьшит количество срабатываний погружного насоса, а следовательно увеличит срок эксплуатации. Кроме того, ее можно рассматривать как запас воды в случае с перебоями в электроэнергии.

Для такого бака есть несколько мест размещения.

Самый простой — на чердаке дома, откуда вода самотеком будет распределяться между потребителями.

Скважина с накопительной ёмкостью

Но у этого варианта есть недостатки:

• необходим более мощный погружной насос, чтобы обеспечить дополнительный подъем воды;
• система водоснабжения будет иметь невысокое давление, что влияет на полив участка.

Можно расположить емкость на одном уровне с горловиной скважины.

Нагрузка на основной насос уменьшится, но для распределения воды между точками потребления необходим еще один насос — поверхностный. Давление в системе водоснабжения будет постоянно высоким, но воспользоваться водой из бака при отсутствии электроэнергии нельзя.

Устройство внутренней сети

Водопроводная сеть здания предназначена для распределения подаваемого ресурса между бытовыми приборами. Внутренние линии разводки должны иметь минимальную возможную длину.

Трубы в жилых зданиях можно прокладывать открытым и закрытым способом. Стояки монтируют в специальных шахтах или ведут по стенам технических помещений.

Если здание оборудовано накопительной емкостью, то вода по вертикальному стояку вначале поступает в бак, установленный под крышей здания, а затем расходится к потребителям. Для повышения давления в трубопроводах после резервуара устанавливают дополнительный насос.

Вся внутренняя разводка должна выполняться согласно предварительно составленной схеме водоснабжения, на которой отмечены точки установки всех сантехнических приборов и водозаборной арматуры с указанием действительных расстояний между узлами подключения.

Монтаж оголовка

Типовой оголовок имеет простое устройство, его корпус состоит из двух частей, которые соединяются друг с другом через шпильки с гайками, между ними находится кольцо из резины в форме бублика. В верхней крышке имеются отверстия для ввода кабеля электропитания и напорной трубы (последнее расположено по центру), снизу приварен карабин для закрепления троса электронасоса, сверху прикручены два рым-болта для облегчения посадки на скважину.

Монтаж оголовка проводят в таком порядке:

• Одевают поверх колонны нижнюю крышку и резиновый бублик, пропускают сквозь оголовок кабель питания через резиновое уплотнение и трубу ПНД, в карабин продевают петлю привязанного к насосу троса.
• Опускают в скважинный канал насос с оголовком с помощью троса, привязанного к его рым-болтам, после того как верхняя крышка ляжет на верх колонны, вставляют в ее отверстия 4 резьбовые шпильки.
• Ключом закручивают гайки, соединяя верхнюю и нижнюю половины оголовка, при этом кольцо посередине сжимается, плотно фиксируя конструкцию на поверхности трубы.
• Обрезают напорную трубу ПНД, надевают на нее проходной и компрессионный фитинг, зажимают трубопровод в оголовке.

Монтаж оголовка

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.
