Внутренняя канализация: варианты устройства в квартире и частном доме

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

• На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
• Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
• Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
• Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
• Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Прокладка внутренней канализации – монтаж своими руками

Итак, схема внутренней канализации и перечень комплектующих составлены
– можно приступать к прокладке труб. Сделайте запас по длинам труб. Пусть лучше
будет немного лишнего материала. Как показывает практика, точно рассчитать
длину практически никогда не удается. Не забывайте продумать крепление труб.

Начинать монтаж, как правило, надо с конца системы, то есть
с того места, где будет выход канализации. После этого будем продвигаться к
началу, не забывая выверять уклон. Выход трубы, это место, где нет раструба.
Вход, это там, где раструб есть. (Есть исключения – трубы с двумя раструбами,
но это редко.)

Пластиковые трубы и фитинги очень легко поддаются обработке.
Для их установки потребуются как максимум болгарка или ножовка по металлу,
отвертки или шуруповерт, дрель, возможно, перфоратор.

Места резки труб желательно слегка обработать напильником
или болгаркой от заусениц. Для более легкого соединения труб, их можно слегка
смазать силиконовой смазкой или просто мыльной водой.

Правила обустройства выгребных ям

Если строится выгребная яма — санитарные нормы обязательно необходимо соблюдать. Отстойники, имеющие рабочий объем не более одного кубометра стоков и нечистот в сутки, относятся к классическому варианту обустройства выгребных ям для обслуживания дачных строений и загородных домов, в которых проживание людей непостоянное и не используется водонагревательное оборудование и бытовая техника.

Согласно санитарным требованиям, расстояние от септика до летней кухни не может составлять менее 5 метров. В том случае, когда суточный объем стоков достигает 8 кубометров, дистанцию следует увеличить до 8 метров.

Правила обустройства выгребных ям предусматривают соблюдение ряда требований:

• когда водосток в сутки равен 3 кубам – трубы необходимо располагать как можно ближе к грунтовым водам (расстояние 40-50 метров);
• трубы следует монтировать вверх относительно течения подземных вод;
• если в непосредственной близости от дома есть артезианский источник, расстояние от скважины до выгребной ямы должно быть не менее 20 метров.

В том случае, когда у домовладельцев нет возможности соблюдать расстояние сливной ямы от дома и источников питьевой воды специалисты рекомендуют делать колодцы или каптажи одновременно для нескольких домов. При этом необходимо соблюдать 2,5-5 метра отступа от «красной линии».

Пошаговая инструкция монтажа канализации

Как правило, работы по монтажу канализации имеют свои закономерности, каждый этап расположен в порядке логической очереди. В некоторых случаях этапы меняют местами в зависимости от планировки здания и готовности комнат.

Основные шаги:

1. Монтаж выпуска, который соединяет системы внешней и внутренней канализации. Трубу укладывают в специальную гильзу, которая выполняет защитную и теплоизоляционную функцию и проводят через стену. На этом участке не должны располагаться стыки в стене.
2. Установка стояка представляющего вертикальную трубу, проходящую сквозь перекрытия всех этажей здания. Как правило, в доме имеется один стояк. При условии, что внутренняя сеть имеет протяженность более десяти метров, то стоит оборудовать второй стояк.
3. Монтаж отводов, которые представляют собой трубы, идущих от сантехники к стояку. Сечение трубы под унитазом равен около 110 миллиметров, другие трубы должны иметь диаметр 50 миллиметров.
4. Подключение к трубам сантехники и прохождение тестовых испытаний системы.

Какие материалы лучше использовать для труб

Трубы и комплектующие элементы из металла уже не популярны. Даже стояк выполняют не из чугуна, а из легких, практичных полимерных труб: серого цвета из ПВХ, белого либо светло – серого из полипропилена. Трубы из пластика отличаются гладкостью внутри изделия, противостоит высокой температуре и отрицательному воздействию стоковых вод. Трубы легко монтируются и чистятся при необходимости.

Как установить вентиляцию

По правилам СНиП внутренняя канализация должна иметь вентиляцию. Чтобы уберечь дом от газовых выделений из труб канализации, необходима установка фановой трубы.

Принципы установки внутренней разводки многоэтажного дома

Даже если дом многоэтажный, то стояк устанавливают один. Сама схема подведения к сантехническим приборам усложнится, так как они устанавливаются на каждом этаже. В СНиП указаны требования, на которые следует опираться при монтаже разводки в многоэтажном коттедже.

Справка! Помещения, выполняющие одинаковые функции, должны быть расположены друг под другом. Особенно это требование касается санузлов, потому что, как правило, кухню в доме планируют одну.

Длина трубы стояка увеличивается, обязательным условием становится оборудование фановой трубой. Труба должна возвышаться над крышей до полутора метра. Вместо установки вентиляционной трубы возможен монтаж вакуумного клапана. Стояк в местах перекрытия снабжают компенсаторами, они защищают трубу от деформации во время расширения при температурном изменении. Основные условия для подведения отводящих труб остаются такими же.

При наличии на цокольном этаже туалета его обустройство диктует свои правила. Чтобы перекачивать отходы из унитаза, который расположен ниже очистной емкости, понадобится установка фекального насоса. Способ откачки с помощью насоса считается энергозависимым и затратным методом, нежели самотечная система.

Виды канализации, как выбрать

Большинство работ, связанных с постройкой и монтажом канализационных систем, заканчиваются монтажом внешней либо внутренней канализации. Работами внутри дома называются работами, которые связаны с установкой труб для ванной комнаты, душевой кабины, туалета и так далее.

Ну а к наружным работам относится все то, что должно быть установлено за чертой дома. К примеру, трубная система (необходима для ввода всех нечистот и полной очистки канализационной ямы).

Расчет канализации

Перед началом строительных работ необходимо грамотно рассчитать канализацию для того, чтобы обеспечить максимально качественную работу всей канализационной системы.

Итак, приступим:

Первым делом давайте определим, сколько воды будет использоваться. Вода уходит на обеспечение кухни водой, туалета водой для смыва, а ванную комнату водой для того, чтобы искупаться

Также нельзя брать во внимание дополнительные расходники воды (посудомоечная машина, стиральная машина и так далее). Если вы неправильно рассчитайте расходы воды, то она может переполнить яму, куда она сливается

Для того, чтобы провести расчеты канализации необходимо воспользоваться нормами расхода воды на одного человека.

Давайте приблизительно рассчитаем, сколько уходит воды на то или иное действие в сутки, и приведем расходы в таблице.

Составляющие канализационной системы

Прокладка водоотводящих труб происходит как внутри, так и снаружи дома. Задача внутренней канализационной системы, — собрать стоки со всех точек, к которым подведен водопровод, и направить в одно «русло», каковым является общий коллектор, что выводит отработанную воду за пределы строения. За стеной дома начинается наружная канализация, что представляет собой трубопровод, направляющий стоки к очистным или накопительным резервуарам.

Прокладка наружной канализационной трубы трудоемка (рытье траншеи, ее засыпка), но сборка отводящего рукава сложностей не представляет. Разводка внутренней системы не так сложна в смысле затрат физического труда, однако требует определенных знаний и навыков

На что обращать внимание в первую очередь при обустройстве системы отвода воды внутри дома своими руками, чтобы не допустить ошибок, разберем дальше

Монтаж канализации

Монтаж канализации можно начинать после фиксации герметиком новой резиновой манжеты в раструбе тройника. Нужно иметь в виду, что цена замены канализации в квартире будет зависеть от выбранного материала.

Для установки канализационной системы лучше приобрести пластиковые трубы. Доступная цена, легкий вес и простота монтажа – главные преимущества этих труб.

Особенности монтажных работ:

1. Установка унитаза. Чтобы соединить унитаз с канализацией, понадобятся ПВХ трубы диаметром 110 мм.
2. Выполнить максимально плавный переход к трубам, диаметр которых равен 50 мм.
3. Сделать «мостик», диаметр которого будет равен 100-150 мм. И далее выполнить переход на трубу диаметром 50 мм, прочно фиксируя все места соединений.

Вся канализационная система собирается очень просто. Нужно лишь соединять через прокладки канализационные трубы. Прокладки гарантируют отличную герметичность. На всякий случай можно воспользоваться силиконовым герметиком.

Кстати, схема канализации в хрущевке гораздо проще, чем в новостройках. Она имеет два элемента: стояк и внутреннюю разводку. Стояк является главной трубой системы водоотведения, а внутренняя разводка – это канализационный трубопровод в помещении. Особенность хрущевской канализационной системы – сточные воды должны передвигаться к основному стояку самотеком.

Очерёдность работ

Установка канализационных труб при обустройстве канализации проводится в таком порядке:

Монтаж стояка с выводом концов в подвале и на крыше

Важно помнить, что стояк должен располагаться вблизи сантехники. Соединение в подвале делают с наклонной трубой, выходящей в септик

Конец трубы на чердаке следует оснастить обратным клапаном или же оставить открытым.
Проведение подвода от сантехнического оборудования к центральному стояку.
Подсоединение подводки к стояку от остальной сантехники, располагающейся выше входа унитаза.
Монтаж сифонов на каждый прибор сантехники.
Соединение подводки и сифонов.

На этом этапе работа считается выполненной. Далее останется проверить плотность стыков и жёсткость крепления труб на стенах, а также отсутствие расхождений.

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

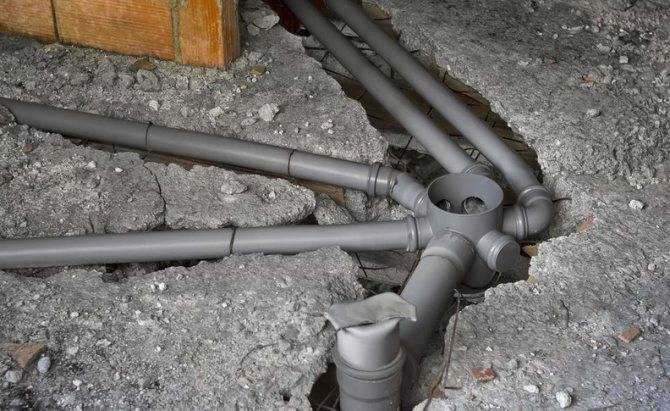

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см

Подключение дома к центральной канализации

Канализация в частном доме

Большинство централизованных систем находятся в собственности муниципалитетов. Подключение к таким коммуникациям можно осуществлять только с разрешения властей. Самостоятельное подсоединение может быть наказано вплоть до ощутимых штрафов.

Если вы решили «врезаться» в городскую инфраструктуру для этого нужно соблюсти ряд условий:

1. Проверка документации на дом. Технический паспорт, кадастровый паспорт участка, договоры с поставщиками энергии и воды должны быть актуальными. Если чего-то нет или необходимо обновление, обратитесь в соответствующие службы
2. Разработка сопроводительной документации для подключения. Необходим проект подсоединения дома к системе. Обратитесь в Горводоканал или другую организацию, которая обслуживает коммуникации. Сотрудники сами сделают вам план, безусловно, за вознаграждение
3. Согласование. После того как проект подключения готов, нужно согласовать его со всеми заинтересованными сторонами: архитекторы, автоинспекция, поставщики электроэнергии и водоснабжения. Нужно получить печать о согласовании на проект
4. Подготовка процесса «врезки». Нужно сделать общий канализационный вывод из дома и подвести его к месту подключения. Вся внутренняя канализационная система должна быть уже к этому моменту готова
5. Подключение. Вызовите специалиста организации и бригаду подключения. Бригада проводит подключение, специалист при этом присутствует
6. Заключение договора. Обратитесь в компанию, которая обслуживает трубу, к которой было осуществлено подключение. Заключите с ними договор на водоотведение

У центральной канализации есть ряд преимуществ. Прежде всего, это то, что обслуживать, ремонтировать сточную инфраструктуру вам не придется.

В случае подключения к централизованной канализации, вы будете платить каждый месяц за водоотведение, обслуживание коммуникаций. По сути дела это платеж за коммунальные услуги.

Обеспечив дом надежным отводом сточных вод, нужно подумать и об отведении дождевой воды.

Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Используемые материалы

Выбор изделий делается согласно их жесткости, антикоррозийности и финансам. Предпочитаемые материалы:

• Для самотечной системы – бетонные, железобетонные, асбестоцементные, чугунные, пластиковые, стеклянные изделия;
• Для напорной – железобетонные, асбестоцементные, чугунные, пластиковые изделия.

Особенности материала:

• Чугунные элементы. Плюсы – долговечность, долгий срок эксплуатации, высокопрочность и огнестойкость. Минусы – неустойчивость к точечным ударам, тяжесть, высокая цена, сложность монтажа и шероховатость внутренней поверхности, способствующая наслоению солевых отложений.
• Полипропиленовые изделия. Плюсы – коррозийная устойчивость, устойчивость к солевым, щелочным и кислотным растворам, долговечность, высокая термоустойчивость, повышенная огнестойкость и доступная стоимость. Минусы – сложность монтажа, необходимость в специальном оборудовании.
• ПВХ элементы. Плюсы – не расширяются при температурном воздействии, устойчивость к уф-излучению, огромный выбор фасонных элементов для сборки любого трубопровода. Минусы – неустойчивость к низким температурным показателям, к возгоранию и при этом выделение токсинов, чувствительность к химвеществам.

Лучший выбор за комплектующими из полипропилена или поливинилхлорида. Их концы обустроены так, что соединение 2-х труб возможно при помещении конца 1-ной в раструб 2-ой. Для соединения с наружной канализационной системой в ход идет гофрированная труба благодаря ее сопротивлению почвенным подвижкам. Преимущества – доступность цены, легкость в перевозке и монтаже, невостребованность в сварке при их сборке. Для обработки швов достаточно герметика.

Материал фитингов и комплектующих должны быть таким же, как и сами трубы. Для канализационной разводки лучше воспользоваться комплектующими из полиэтилена и полипропилена. Поливинилхлоридный вариант обладает более низкими эксплуатационными свойствами.

Сечение изделий зависит от водосточного объема и числа подключенных приборов, чьи сечения комплектующих выбираются равными или большими сливного патрубка. Изделия для стояка выбираются от 10 см в сечении для подключения с унитазом, и от 5 см без него. Расстояние от оборудования до стояка – до 3 м, а от унитаза – 1 м. Для увеличения данного значения используют трубы большего сечения.

Необходимые стройинструменты: пила для резки труб, острый нож для выравнивания срезов и уплотнители из резины для вставки в раструбы. Фасонные детали для подсоединения комплектующих:

• Для оформления углов – коленья или отводы с загибом в 45 и 90° и концами с раструбами с уплотняющей резиновой прокладкой.
• Переходные отводы для подсоединения труб одного сечения.
• Тройники – фитинги для разветвления системы.
• Переходные муфты для создания переходов между разно размерными элементами.

Для более легкого и плотного вхождения труб друг в друга и в фасонные части следует подвергнуть раструбы нагреванию в горячей воде.

Правильное соединение труб канализации в частном доме

2 типа систем канализации в частном доме

После того как коттедж за городом построен, важно грамотно провести канализационную систему, чтобы проживание в доме было комфортным. Канализация может быть автономной либо централизованной

Далее разберем, какие преимущества и недостатки есть у этих способов организации водоотведения.

1. Централизованная канализационная система

Такую систему водоотведения получится сделать, только если ваш дом находится в коттеджном поселке, где есть центральная канализационная магистраль. В этой ситуации ответственность за отведение стоков несет жилищно-коммунальная служба. Специалисты проверят вашу территорию, затем подсоединят трубы водоотвода от дома к общей сети. Ремонтными работами также занимаются специалисты ЖКХ. Очевидно, что такой тип канализационной системы предпочтителен для владельца коттеджа. Однако минусы у этого способа также есть. Дело в том, что стоимость обустройства центральной канализации достаточно высока, и, если вы хотите сэкономить, следует оборудовать автономную систему водоотведения.

1. Автономная канализационная система

Когда к центральной магистрали невозможно подвести водоотводящие трубы от коттеджа, монтируется автономная система. В этом случае сточные воды отводятся от одного строения. Пропускная способность канализации рассчитана на определенный объем стоков. Технология организации такой системы может отличаться, однако схема всегда идентична. Автономная канализация включает в себя внутренний и наружный трубопровод, а также септик либо накопительный резервуар

Чтобы сократить трудозатраты и сэкономить время на монтаж системы, при создании проекта коттеджа важно расположить уборную, ванные комнаты и кухонную зону друг под другом, чтобы отведение стоков осуществлялось через один стояк. Также канализация подразделяется на несколько видов в зависимости от выполняемых функций

Например, выделяют хозяйственно-фекальную систему. С ее помощью отводятся и очищаются сточные воды от кухонной мойки и туалета. Кроме того, бывает дождевая канализация (ливневка). Она служит для удаления воды с участка после дождя и во время таяния снегов.

Устройство внутренней канализационной системы

Рассмотрим, как устроена канализация в частном доме, а также из каких элементов она состоит.

• Сифон и сливной патрубок раковины на кухне.
• Эти же детали для раковины в ванной.
• Такие же элементы для ванны, а также трап с сифоном для душевой кабины.
• Сливной патрубок и сифон для биде в санузле, а также сифон и колено, чтобы подключить унитаз к канализационному стояку.

Когда коттедж с двумя этажами, на каждом из которых есть санузлы, потребуется увеличить количество вышеуказанных деталей. Однако в зависимости от проекта дома некоторые элементы могут не потребоваться. Учитывайте это при покупке всего необходимого.

Вышеуказанные детали нужно подсоединить к горизонтальной отводной трубе. Так как мы говорим про канализацию самотечного типа, то отводной канал монтируем с уклоном 2–5 см по направлению движения стоков, его следует подсоединить к центральному стояку.

Диаметр отводной трубы должен быть 3,2–5 см. Профессионалы советуют выбирать одно, самое большое сечение, чтобы можно было легко подобрать фитинги.

Информация по всем деталям, которые будут использоваться, указывается в аксонометрическом чертеже. Ориентируясь на него, вы сможете рассчитать нужное количество оборудования.

Вентиляция канализации

Согласно СНиП, необходимо предусматривать вентиляцию канализационной сети через специальные стояки, проходящие через кровлю. Каждый водоотводный стояк должен быть оборудован устройством для вентиляции. Вентиляция выполняет три основных задачи:

1. Удаление неприятных запахов.
2. Поддержание постоянного давления.
3. Снижение уровня шума.

Диаметр вентиляционной трубы должен быть равным, или превышать размер стояка. Вытяжную часть канализационных стояков нельзя объединять с дымоходом или вентиляционной системой.

Примерная схема размещения вытяжной части канализации двухэтажного дома представлена на рисунке:

Схема размещения вытяжной части канализации

В данном примере фановая труба проходит между стропил крыши и выводится на кровлю вблизи конька. Также могут быть использованы другие варианты размещения вентиляции:

Другие варианты размещения вентиляции

Если внутренняя канализация не обустроена вытяжной вентиляцией, при сливе воды будет происходить разрежение воздуха и распространение запахов в помещении.

СНиП регулируют также возвышенность вытяжной части канализации над кровлей. Общие правила расчета высоты следующие:

• На плоской неэксплуатируемой кровле – 0,3 м;
• На скатной кровле – 0,5 м;
• На эксплуатируемой кровле – 3 м;

Расстояние от сборной вентиляционной шахты должно составлять не менее 0,1 м.

Если вентиляцию канализации невозможно обустроить по техническим причинам, следует использовать воздушный вентиляционный клапан канализации. Его устанавливают на стояке выше сантехнических приборов, чтобы избежать попадания в него нечистот.

Выбор материалов

Для частного строительства оптимальный вариант — полимерные трубы Для монтажа канализации обычно используют полимерные и металлические элементы. Разнообразие материалов позволяет выбирать изделия с оптимальным соотношением «цена-качество».

Чугунные трубы имеют ряд преимуществ:

• высокая прочность;
• надежность;
• устойчивость к перепадам температур;
• длительный срок эксплуатации;
• способность противостоять серьезным механическим нагрузкам.

Спрос на трубы из чугуна стал стремительно падать при появлении пластиковых изделий. Это объясняется дороговизной металлических элементов, их большим весом и сложностью транспортировки.

При монтаже систем канализации из пластиковых труб выбирают изделия из ПВХ, полипропиленовые и полиэтиленовые элементы. При соблюдении общих правил и норм эксплуатации такие участки канализации служат более 50 лет. Монтировать полимерные изделия легко своими руками без специальной аппаратуры.

Схемы внутренней разводки сточного трубопровода

Еще при проектировании здания, помещения, нуждающиеся в подводе водопровода и отводе канализации (туалеты, ванные комнаты, кухни) стараются расположить компактно. Делается это для того, чтобы оптимизировать канализационную систему. Дело в том, что горизонтальные трубы сети сбора и вывода стоков прокладываются под уклоном не менее 1 см на метр длины. То есть, участок трубопровода длиной 5 м придется поднять на 5 см, 10 м, — 10 см соответственно, поэтому при большой длине трубопровода сделать его скрытую прокладку в полу будет проблематично, равно, как и правильно установить сантехнический прибор с низким расположением сифона (душевая кабина, ванная).

Начать работу своими руками над созданием внутренней системы водоотведения лучше с составления схемы. Хотя бы сделав набросок эскиза, легче будет рассчитать количество и длину трубы, необходимые фасонные элементы для подключения приборов сантехники, соединения трубопровода, обустройства его переходов.

На создаваемом чертеже или эскизе нужно отразить следующие данные:

• план дома (возможно, придется сделать замеры);
• расположение стояка;
• места установки сантехприборов (соответствуют точкам разводки водопровода) и способы их подключения к системе;
• диаметр и длину каждого горизонтального отрезка трубопровода;
• диаметр и протяженность (высоту) стояка и фановой трубы (вертикального вентиляционного отводка от стояка);
• величину углов переходов между участками трубопровода.

Посчитав с помощью составленной схемы количество необходимых элементов системы внутренней канализации в доме, осталось правильно определиться с выбором труб.

Автономная канализация для кафе и ресторанов

Автономная канализация для кафе и ресторанов является одним из самых простых вариантов промышленной канализации, так как стоки этих предприятий представляют собой стандартные бытовые стоки без специфических примесей (в том числе без отходов нефтеперерабатывающей промышленности или агрессивных реагентов). Единственным отличием от “домашней” канализации является производительность. Следует учесть возможный объем стока из расчета производительности каждого сантехнического устройства – в остальном канализация подбирается по тому же принципу, что и для частного дома.

Естественно, учитывая значительный объем стока использовать накопительные септики невыгодно – слишком часто придется обращаться к ассенизаторам. Септики с почвенной доочисткой – тоже не лучший вариант, ведь чем больше производительность такого септика – тем большие необходимы площади полей аэрации. Как правило, владельцы ресторанов и гостиниц отдают предпочтение станциям биологической очистки, которые позволяют сбрасывать очищенный сток в грунт, фильтрационный колодец или даже водоём.

Выводы и полезное видео по теме

Для визуального ознакомления с правильным планированием расположения канализационных труб рекомендуется просмотр следующих видеоматериалов.

Проектирование фановой трубы в частном доме:

https://youtube.com/watch?v=HkdNv_ydf8w

Правила обустройства внутренней канализации:

Нюансы внутренней канализации в многоквартирном доме:

Представленные варианты размещения канализационных труб в жилье являются типовыми

Важность заключается не в копировании предложенных вариантов, а в соблюдении правил и принципов планирования и монтажа канализационной системы. Только их соблюдение может избавить от необходимости дополнительного ремонта из-за протечек и несоответствия оборудования параметрам канализации

Появились вопросы, нашли недочеты в статье или есть личный опыт обустройства внутренней канализации? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Новости МирТесен
