Чугунные трубы для наружной канализации: виды, достоинства и недостатки, монтаж

Как подключить унитаз к канализационной системе

Наиболее распространенным вариантом установки слива в туалете городской квартиры является соединение унитаза с раструбом. При этом для герметичности и соответствия отвода унитаза по высоте используются резиновые уплотнительные кольца. Помимо кольца, уплотнение унитаза может также выполняться при помощи цементного раствора. Чтобы соединить сантехнический прибор с раструбом, раствор набивается в щель между соединяемыми элементами.

Цементно-песчаное соединение унитаза абсолютно герметичное, однако неразборное. Это следует учитывать при монтаже.

Более сложное соединение предстоит в случае положения унитаза выше раструба из чугуна. Тогда переход потребуется компенсировать отрезком пластикового трубопровода. Для того чтобы выполнить соединение пластикового отрезка с выходом унитаза и раструбом, потребуется выполнить такие действия:

Нагреть пластиковый переход до температуры 70-80 градусов.
Надеть размягченный переход на выпуск унитаза.
Соединить переход с другой стороны с раструбом из чугуна.
Герметизировать соединение цементным раствором или силиконовой манжетой.

Подключение унитаза к канализации

Такое соединение не прослужит долго, поскольку чугун и пластик имеют разные коэффициенты линейного расширения. Фитинг со временем может дать трещину и потребуется замена элемента.

Сферы применения изделий ВЧШГ

Диаметры напорных труб бывают достаточно большие, поэтому их использование оправдано в наружных системах канализации, которые прокладываются под городскими улицами или автомагистралями с интенсивным движением транспорта. Повышенные показатели пластичности и прочности позволяют им пережить без повреждений любые деформации верхнего слоя грунта.

Если для монтажа подобных магистралей используются безнапорные материалы, их упаковывают в короба из железобетона. Монтаж современных трубных изделий упрощает наличие уплотнительных резиновых колец в раструбах. Единственным неудобством можно считать необходимость в специальной технике при укладке в траншею, особенно, если диаметры чугунных труб 300 или более миллиметров.

В магистральных системах подачи питьевой или технической воды и отопления основным показателем является способность трубопровода выдерживать повышенное внутреннее и наружное давление. Кроме того, в отопительных системах изделия ВЧШГ соединяются при помощи сварки со специальными электродами.

Кроме магистральных систем, напорные гладкие материалы используют при монтаже отопительных регистров на производстве, в складах и даже частных домах. Их можно разместить как горизонтально, так и вертикально. Если в качестве отопительного прибора используется чугунная труба, размеры определяются в зависимости от потребности в тепле в конкретном помещении. Чем толще регистр, тем больше тепла.

Еще одна сфера, в которой материалы из ВЧШГ невозможно заменить никакими другими – глубинные скважины. Тут в большом диаметре необходимости нет, а соединить элементы можно как при помощи сварки, так и при помощи резьбы.

Для ливневых сетей и систем вывода ила под напором так же используют напорные трубные изделия из чугуна, но сравнительно небольших размеров – с диаметром 150, 200 или 250 мм.

https://youtube.com/watch?v=ik-_FMpjXNM

Особенности чугунных труб

Достоинства

Чугун не боится ржавчины. Уложенная в сырой грунт стальная труба через десяток лет будет представлять собой прогнившее решето. Чугунные водопроводы в некоторых городах служат уже под сотню лет.
Чугун после специальной обработки весьма прочен, слабо уступая в механических свойствах углеродистым сталям. Его можно укладывать под оживленные дороги с движением тяжелого транспорта, не боясь, что водопроводные трубы чугунные будут раздавлены.
Отсутствие отложений на внутренних стенках. Шлак, песок и окалина никуда, конечно, не пропадают. Но они не превращаются в твердокаменные наросты на внутренней поверхности труб.

Собственно, именно в силу этих свойств чугунные водопроводы и использовались еще в царской России.

Эти трубы чугунные водопроводные снабжают водой фонтаны Петергофа. Они были уложены при строительстве дворца и с тех пор не менялись

Однако не все так безоблачно.

Недостатки

Трудоемкость стыковки. Никаких сварочных автоматов, никаких легких паяльных станций. Все вручную, дедовскими методами. Ручная чеканка, промасленная веревка и позиция под трубой, которую традиционно сравнивают с отсутствующей в русском алфавите буквой «Зю».
Большой вес. Чугунные трубы при том же диаметре, что и стальные, имеют большую толщину стенок. Укладывать даже трубы минимального диаметра — 100 миллиметров — часто приходится краном.
Дороговизна. Безусловно, производство полипропиленовой трубы того же диаметра и прочности обошлось бы дешевле.

№2. Чугунные трубы для внутренней канализации

Несколько десятков лет назад особой альтернативы чугунным трубам не было, поэтому они массово встречаются в домах старой постройки. Сегодня чугун вытесняется пластиком, но все же еще используется.

Такие трубы производят из серого чугуна методом центробежного литья. Чтобы защитить материал от коррозии и придать внутренней поверхности гладкость, трубы снаружи и внутри покрываются битумным составом. Диаметр чугунных труб колеблется в пределах 5-15 см, толщина стенки составляет 10-12 мм.

Преимущества чугунных труб:

долговечность. Срок службы достигает 50 лет и нередко превышает этот рубеж. Некоторые данные говорят о долговечности в 90-100 лет;
высокая прочность и устойчивость к деформациям. С другой стороны, материал плохо переносит ударные нагрузки;
способность выдерживать долговременное воздействие горячих стоков (от стиральной или посудомоечной машины, например);
стойкость к перепадам температур;
устойчивость к огню;
экологическая безопасность;
неплохая звукоизоляция.

Наверняка, чугунные трубы так бы и остались в лидерах, если бы не существенные недостатки:

стенки со временем зарастают отложениями. Всему виной шероховатость материала, которую даже битумным покрытием полностью нельзя ликвидировать. Процесс зарастания приводит к сужению просвета трубы и уменьшению ее пропускной способности. Тот, кто видел, как выглядит труба после долгих лет эксплуатации, никогда не забудет это жуткое зрелище;
большой вес труб, что усложняет транспортировку;
сложный монтаж, который объясняется не только большим весом, но и особенностями соединения участков труб. Чтобы канализационная система была герметичной, необходимо грамотно соединить элементы. Обычно используют метод конопатки или зачеканки с помощью каболки; подверженность процессам коррозии;
высокая стоимость.

Для построения новой канализационной системы чугунные трубы сегодня не используются, но они могут понадобиться, когда происходит реконструкция уже существующих систем.

При выборе не мешает внимательно осмотреть изделия и простучать каждое из них. Таким образом несложно обнаружить трещины и прочие дефекты, которые образуются, когда процесс изготовления нарушается.

Труба с браком не отличается длительным сроком эксплуатации. Для соединения чугунных труб выпускаются разного рода фитинги, заглушки и раструбы.

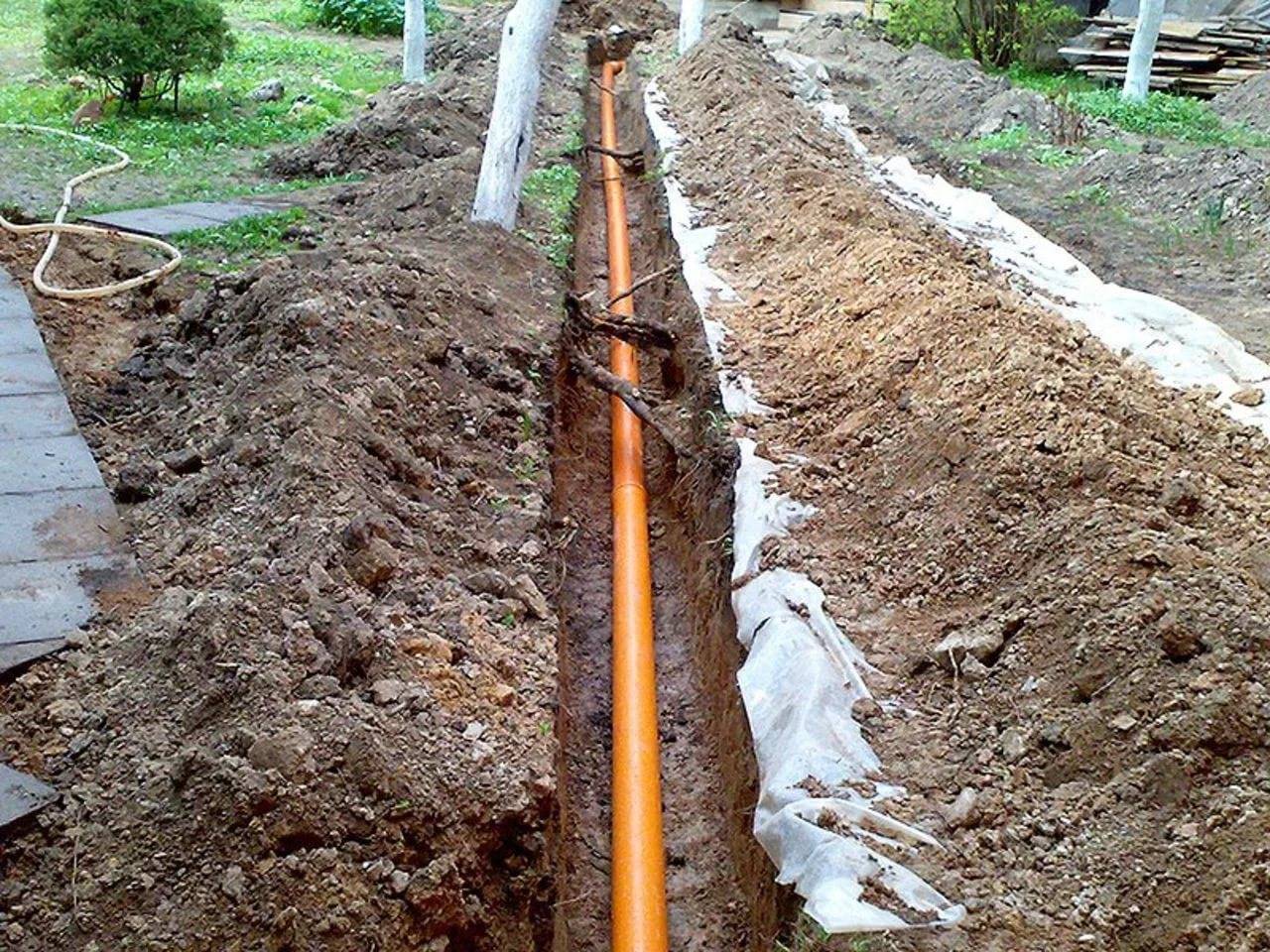

Как правильно произвести монтаж трубопровода

Внешняя канализационная сеть должна обеспечивать отведение атмосферных осадков и бытовых стоков, исходя из чего, возможна реализация раздельной конструктивной схемы, комбинированного устройства или с использованием общего трубопровода. Планирование системы отвода стоков в частном и общественном строительстве предусматривает не только устройство внутридомовых коммуникаций, но и организацию системы доставки отходов к приемным коллекторам или очистным сооружениям. При устройстве системы с большим количеством соединений, используют трубы диаметром 110-150мм. Общие правила проведения монтажных работ предусматривают необходимость выполнения обязательных условий, среди которых:

Расположение трубы под уклоном обеспечивает перемещение отходов под действием собственной массы. Этот показатель реализуется за счет уклона траншеи и выполняется при проведении земельных работ с постоянным контролем угла наклона. Канализация выводится из помещения на уровне 0,7м с дальнейшим уклоном по ходу течения в сторону очистных сооружений.

Размер траншеи в ширину для проведения работ должен предусматривать возможность свободного размещения работника. Например, при укладывании трубы диаметром 110мм, размер траншеи должен составлять не меньше 600 мм.

Глубина укладки подбирается исходя из условий местности, ориентируясь на глубину промерзания грунта в данных климатических условиях.

В системе не должно быть повреждений и смещений, поскольку они могут спровоцировать нарушение герметичности коммуникации в период сезонного поднятия уровня грунтовых вод.

ГОСТ: технические характеристики ↑

Чугунные трубы для канализационных сетей, с учетом всех норм по ГОСТу, изготавливаются из серого чугуна, металла, который сам по себе является достаточно хрупким, а именно, в отношении работы с ним «на растяжение» или «на изгиб».

Это говорит, в первую очередь, о том, что такой материал, содержащий в своей структуре различные включения графита, может эффективно работать только «на сжатие», т.е. производить формировку исключительно путем литья.

Его низкие температуры кристаллизации, отличная текучесть в расплавленном состоянии и малый коэффициент усадки позволяет формировать из чугуна не только механизмы, применимые в машиностроении, но также и отменные канализационные трубы.

Чтобы повысить прочность чугуна его, как правило, легируют кремнием, магнием, хромом, титаном, никелем и прочими добавками, которые способны довести этот сплав до высокопрочного или ковкого чугуна.

В производстве труб теоретически можно использовать любой вид чугуна потому, что серый, высокопрочный или ковкий практически одинаково подходят под свойства и технические характеристики для эффективной эксплуатации канализационных систем.

Фото: выпуск и соединение чугунных труб

Но по большому счету, для изготовления такой продукции, как канализационные трубы для наружной канализации, все используют серый чугун, что является наиболее практичным решением производителей.

Самым распространенным способом изготовления чугунных труб для канализационных систем является метод центробежного литья, который обеспечивает трубам равномерность толщины стенок, высокую плотность материала и заметную экономию в расходе производственного сырья, а, соответственно, и его невысокую стоимость наряду с отменным качеством.

Например, покрытие из нефтяного битума внутренних стенок трубы делают поверхность гладкой, а значит, снижают коэффициенты трения водной среды нечистот и увеличивают текучесть канализационных стоков с включенными в их состав частицами.

Фото: фасонные части канализационных труб из чугуна

Фасонные части зачастую изготавливают из ковкого чугуна потому, что все соединительные участки типа муфт, переходников, уголков, тройников и прочих элементов трубопроводов могут иметь гарантии наибольшей эксплуатации по времени.

Ведь ковкий чугун имеет отличные антифрикционные и пластичные свойства, которые позволяют применять такие трубы и их соединительные элементы в агрессивной среде, смешанной с газами или постоянной водной среде.

Технические характеристики:

высокая прочность;
отличная устойчивость к износам (максимальный срок эксплуатации 80-100 лет);
заметная стойкость к коррозийным повреждениям;
отменные звукоизоляционные свойства;
податливость в литье и формировке;
необходимый низкий коэффициент термического расширения;
устойчивость к возгораниям: пожаробезопасность и негорючесть;
полное отсутствие выделений токсичных веществ: экологичность;
сравнительная монолитность монтированных чугунных труб за счет их тяжелого веса.

Данные трубы выпускают различного веса, диаметра, длины, толщиной стенок, а потому сделать свой выбор в пользу тех или иных труб для монтажа всей канализационной сети не составит большого труба.

Учитывая все технические характеристики, можно заметить какую выгоду и практичность обеспечивает применение чугунных труб и их соединений в системе централизованной или автономной канализации.

Недостатки

При проектировании системы трубопроводов следует уделить внимание и нескольким недостаткам чугунных труб:

Хрупкость. Несмотря на высокую прочность к постоянным нагрузкам, материал не может переносить удары. Примером можно назвать то, что старый чугун можно расколоть ударом молотка или кувалды

Также не стоит забывать о том, что в системе может также подаваться пульсирующая жидкость или другая среда – в данном случае лучше уделить внимание другим вариантам исполнения труб.
Чугун имеет высокую плотность, что определяет большой вес получаемых конструкций. Кроме этого для повышения прочности в отношении ударных нагрузок при производстве увеличивается показатель толщины стенок

Существенное увеличение массы приводит к возникновению проблем во время транспортировки и выполнения монтажных работ. Выполняя разводку дома специальное оборудование не понадобится, но вот делая наружную канализацию или наружный подвод воды без спецтехники будет сложно обойтись.
При малых диаметрах возникают трудности в производстве. Поэтому варианты исполнения с диаметром менее 50 мм встречаются реже.
Применение метода литья определяет то, что на поверхность имеет высокий показатель шероховатости в сравнении с пластиковыми вариантами исполнения. Повышение шероховатости приводит к увеличению сопротивления, оказываемого при трении жидкости стенки, а также приводит к образованию налета и засоров.
Проводиться поставка исключительно прямолинейных участков.
Возникают сложности на момент обработки. Разрезать современный чугун можно только при использовании болгарки и специальных износостойких кругов. При этом точность среза целиком и полностью зависит от навыков мастера, в время, необходимое для выполнения подобной работы, зависит от диаметра труб, толщины стенок, типа используемого инструмента.

Недостатков у рассматриваемого материала довольно много, что и определяет постепенное повышение популярности пластика. Однако есть случаи, в которых применимы исключительно чугунные трубы.

Канализационные пластиковые трубы диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить

Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность

Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

полиэтилен (ПЭ):
- высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
поливинилхлорид (ПВХ),
полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Область применения

Чугунные трубы обычно используют в городской канализации

Чугун – это сплав железа с углеродом. Процент углерода в смеси составляет 2,14%. Он представлен в виде графита или цементита – углеродсодержащего вещества. Существует белый и серый сплав. Белый – добавочная субстанция при производстве ковкого чугуна, который в чистом виде не применяется из-за его хрупкости.

Серый сплав имеет большую сферу использования. На его основе производят ковкий, высокопрочный и специализированный сплавы:

высокопрочный чугун делают с применением магния, пластичность данного вещества низкая;
ковкий сплав производится на основе серого чугуна с добавлением белого, в результате чего получают вещество мягкой консистенции с высоким коэффициентом эластичности;
половинчатый чугун – разновидность сплава, в котором часть углерода находится в виде графита, часть – в виде цементита.

Если сравнивать чугунные трубы со стальными, первые будут более хрупкими, так как атомы графита не плотно соединяются с атомами железа. Несмотря на это, материал имеет свои преимущества, которые позволяют использовать его в следующих отраслях:

В машиностроении, например, при производстве тормозных колодок для автомобилей.
Для производства отопительных батарей, которые хорошо и долго держат температуру и экономят теплоносители.
В производстве труб для внутренней и наружной канализации. Чугун хорошо переносит низкие температуры и не теряет своих качеств.
Для изготовления сантехнических приборов – ванн, раковин, а также произведений искусства – фонтанов, памятников, скульптур.

Основные виды и их особенности

Описываемые изделия могут быть раструбными, безраструбными, напорными и безнапорными. Во многих отраслях промышленности нашли свое широкое применение трубы, которые обозначаются аббревиатурой ВШЧГ. В составе такой трубы шаровидный графит, он делает изделие более эластичным и вязким. Такие трубы заменяют аналог из серого чугуна. По свойствам их можно приравнять к литой и кованой стали. По механическим характеристикам эти трубы могут конкурировать со стальным изделиям из-за высокого коэффициента стойкости к коррозии. Срок их эксплуатации в 8 раз выше аналогов. Напорные изделия можно использовать для работы с агрессивными веществами. Они хорошо себя проявляют зимой. Им не страшны морозы.

Трубы высокопрочны, а значит, их можно прокладывать под шоссейными трассами, глубина монтажа при этом может быть довольно внушительной. Такая чугунная канализационная труба, размеры и ГОСТ которой были упомянуты выше, может быть раструбной или иметь резиновые уплотнения.

Предизолированные изделия

Изделия из чугуна группы классификаторов TML дополняют изделия, которые представляют собой предварительно изолированные чугунные трубы. Такие модификации успешно применяются в средах с низкими значениями температуры.

Фактически это те же трубы без раструба или без раструба с высоким сопротивлением (1), дополнительно покрытые технологическими слоями (2, 3, 4) теплоизоляции.Вариант чугунной трубы без раструба, дополненный теплоизоляционным элементом. Изделия в таком исполнении называются «предизолированными трубами». Они предназначены для использования при низких температурах окружающей среды

В качестве эффективного теплоизолятора используется термореактивная пена (3) или аналогичный материал с плотной структурой и негорючими свойствами класса «А2». Теплоизоляция покрыта кожухом из оцинкованной листовой стали (4). Толщина облицовочного листа не менее 1 мм. Корпус фиксируется хомутами (2), также из оцинкованной стали.

Предварительно изолированные чугунные трубы предназначены для работы во влажных условиях до 75%. Изоляция исключает образование конденсата при низких и критически низких температурах. Есть изменения с введением нагревательного кабеля непосредственно в структуру теплоизоляции.

Как ремонтировать

Чтобы заделать трещину в канализационной чугунной трубе, необходимо произвести ее ремонт. Для этой цели понадобится приготовить специальную смесь, состав ее несложно найти в интернете.

После того как смесь приготовлена, при помощи шабера разделываются и углубляются края трещины. Далее производится обезжиривание. На завершающем этапе образованное углубление необходимо замазать ранее приготовленной смесью.

Восстановить герметичность также можно при помощи самодельного хомута. Для этого понадобятся два-три куска плотной резины и металлические пластины к ним. Полученная в результате прокладка прижимается к трубе при помощи обруча, оснащенного болтом для стягивания.

Вместо обруча можно использовать проволоку, затянув ее при помощи плоскогубцев, но надежность такого хомута будет сомнительной.

Требования к чугунным трубам

Трубы, изготовленные методом литья с использованием форм

Водонапорные трубы, изготовленные методом литья с использованием песчаных форм, должны по ГОСТу 5525-88 (взамен 5525-61) отвечать следующим требованиям:

Длина трубы должна находиться в диапазоне от 2 до 6 м. При этом размер диаметра условного прохода в ней (Ду) при этом находится в пределах, начиная от 65 мм и заканчивая 1200 мм. (Можно сравнить – трубы чугунные ГОСТ 9583 75 должны соответствовать Ду, равному от 65 до 1000 мм, и длине, составляющей 2-10 м. Для таких труб предусмотрено только раструбное соединение).

Охлаждение труб, отлитых в формы

Труба может иметь фланцевое или раструбное соединение.
Трубы изготавливают с использованием литья (центробежного, а также полунепрерывного).
Стенка водонапорной трубы должна быть в толщину не меньше 6,7 (максимальное значение – 31 мм). По этому параметру различают 3 класса чугунных труб для водонапорных систем: А, Б, ЛА.
В соответствии с ГОСТ трубы чугунные напорные рассчитываются для работы в условиях как нормального давления (1 МПа), так и повышенного (до 1,6 Мпа). При испытании труб на герметичность создают давление, соответствующее значению минимально 2,5, максимально – 4 МПа (уровень давления при испытании зависит от Ду трубы и ее класса).

Гидравлические испытания чугунной трубы

Проведение гидравлических испытаний осуществляется до нанесения битумного покрытия. Годными признаются трубы, которые при испытаниях отличались отсутствием течи и потения стенок.

При изготовлении соединительных частей к водонапорным трубам используют серый чугун или кокиль.

В качестве примера маркировки – ЧНР 400AX6000 – могут быть рассмотрены трубы чугунные водопроводные ГОСТ 5525-61:

в маркировке ЧНР означает «труба из чугуна напорная раструбная»;
400 – это размер диаметра условного прохода в трубе,
A – это маркировка, обозначающая класс, которому соответствует класса поставка трубы,
6000 – размер длины трубы в миллиметрах.

Трубы, изготовленные методом центробежного литья

Изготовленные методом центробежного литья из серого чугуна трубы чугунные канализационные ГОСТ 6942-98 (ранее 6942.0-69 и 6942-80), обязывает отвечать таким требованиям:

Центробежное литье труб высокой прочности

В соответствии с этим ГОСТом различаются 2 класса чугунных труб:

класс А (выдерживают давление, составляющее 0,1 МПа, до проведения антикоррозийного битумного покрытия) Чугунные трубы для канализации гост класса А и детали, используемые для их соединения, применяют при сооружении самых ответственных участках канализационный сети.
класс Б (выдерживают давление, составляющее 0,1 МПа, после нанесения битумного покрытия).Трубы класса Б рекомендуются к использованию во внутренних канализационных системах при типовом строительстве зданий.

Канализационные трубы, изготовленные по ГОСТу 6942.3-69 должны иметь Ду, равный 5 см, 10см, 15 см. При этом длина чугунной трубы может варьироваться, начиная от 50 см и заканчивая 210 см, толщина ее стенки может составлять минимально – 4 мм, максимально – 5,5 мм, возможно и среднее значение – 4,5 мм.

ГОСТ 6942-98 нормирует все виды диаметров труб

Труба чугунная ГОСТ 6942 98 предназначена для сооружения внутренних канализационных систем в зданиях (Ду при этом составляет от 50 мм до 1200 мм, размер трубы длину – 2 до 6 м).

Пример маркировки трубы из чугуна согласно ГОСТ 6942 – «ТЧК-50-1500-Б» расшифровывается так:

ТЧК означает «труба чугунная для канализации»,
50 – это Ду в миллиметрах,
Б – это класс поставки.

Как подключить унитаз к канализационной системе

Нагреть пластиковый переход до температуры 70-80 градусов.
Надеть размягченный переход на выпуск унитаза.
Соединить переход с другой стороны с раструбом из чугуна.
Герметизировать соединение цементным раствором или силиконовой манжетой.

Подключение унитаза к канализации

Подведение итогов

Имеется еще один вид материалов для сооружения канализационных систем — керамика. Популярность такого материала обусловлена особой структурой внутренней поверхности, что категорически исключает возможность образования застоев и налета. Однако в индивидуальном обустройстве наружных канализационных систем он применяется редко, так как имеет большую стоимость, а также требует большого количества соединителей, так как длина цельных труб составляет не более 2-3 метров.

Исходя из вышесказанного, оптимальное решение для самостоятельного обустройства наружной канализации в частном доме – это пластиковые изделия, несмотря на их низкие показатели прочности. Для повышения надежности конструкции, рекомендуется использовать гофрированные двухслойные трубопроводы.
