Вентиляция подвала в частном доме: оптимальные способы обустройства правильного воздухообмена

Приточно-вытяжная вентиляция

Оптимальные микроклиматические условия в любом подвальном помещении достаточно хорошо поддерживаются системами приточно-вытяжного типа, состоящими из пары воздуховодов:

• обеспечивающего приток воздушных масс внутрь помещения;
• организующего вытяжку воздуха наружу.

Самостоятельная организация естественного приточно-вытяжного вентилирования подвала предполагает поэтапное выполнение следующих несложных мероприятий:

• фиксация нижнего конца приточной трубы на высоте полуметра от пола подвального помещения, с выведением верхней части трубы на высоте один метр над уровнем грунта;
• установка нижней части вытяжной трубы на высоте полутора метров от пола в подвале, с выводом верхнего конца на полуметровой высоте над кровельным коньком;
• прикрытие верхней части труб специальными защитными зонтиками или колпаками, которые препятствуют попаданию снега и дождя внутрь системы, а также участвуют в регулировании скорости перемещения воздушных потоков.

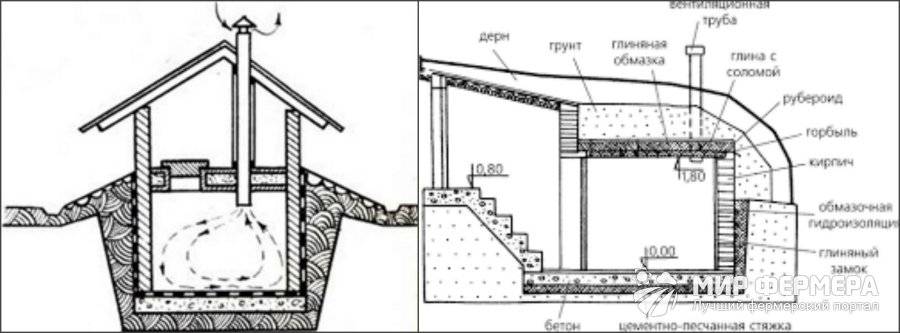

Общая схема вентиляции подвала

Достаточная тяга обеспечивается температурным перепадом, образуемым на разных уровнях трубной системы. Приточная труба обеспечивает доступ воздушных масс в подвал с улицы, а за отвод воздуха из подвального помещения отвечает вытяжной элемент.

Монтаж вентиляционных каналов выполняется в противоположных сторонах помещения, что предотвратит образование застойных и непроветриваемых зон в пространстве под полом. Для обустройства вентканалов, как правило, применяются стандартные пластиковые трубы D 1,0-1,5 см.

Более трудоемким является способ изготовления каналов из оструганных и ровных досок. Подпольное пространство в многоквартирных домах обязательно разделяется на отдельные отсеки, что позволяет установить сразу несколько вентиляционных систем по типу «приток-выдув».

Только качественная и грамотно организованная вентиляция подвального помещения обеспечивает двукратный воздухообмен в течение часа.

В небольших по площади подвалах рекомендуется монтировать типовой одиночный деревянный вентилирующий канал, разделенный на пару отсеков: для притока воздуха и его вытяжки.

Монтаж принудительной вентиляции погреба с двумя трубами и с одной

Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.

В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

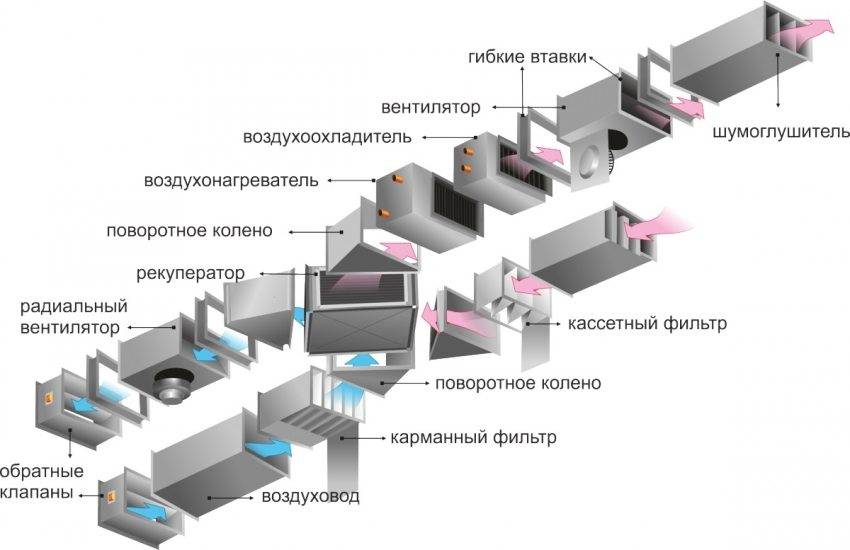

Устройство приточно-вытяжной вентиляции автоматического типа

В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:

1. Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
2. Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
3. При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.

Варианты обустройства принудительной системы вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

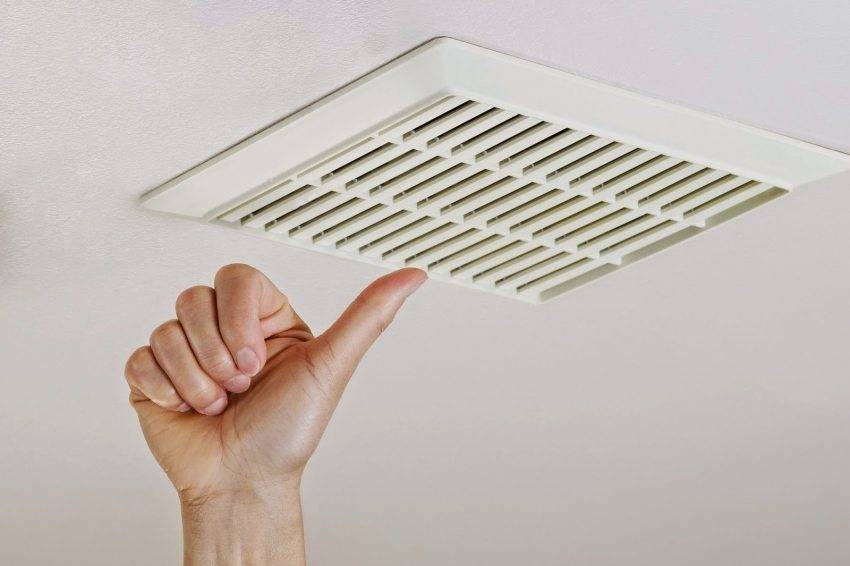

Вентиляционная решетка для защиты вытяжных вентиляторов

Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.

Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.

Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

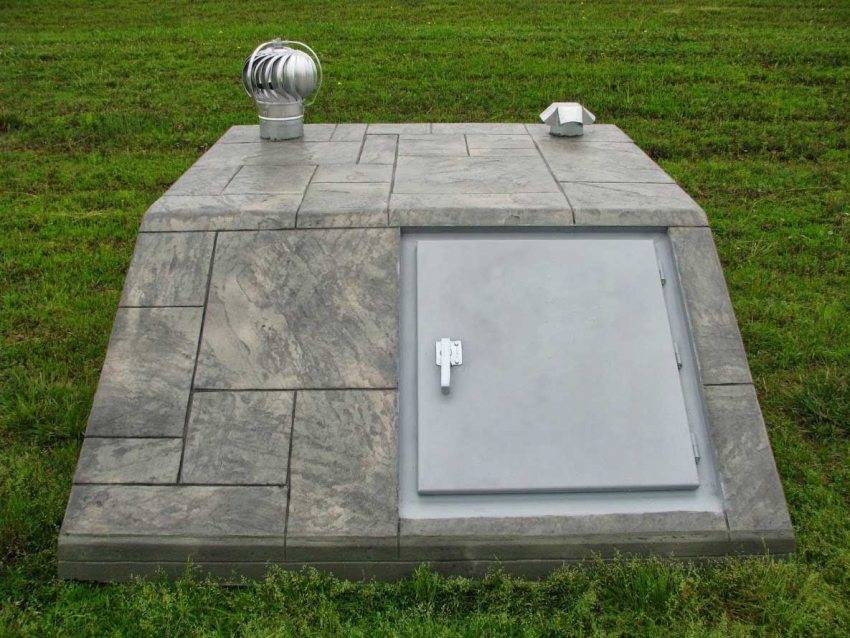

Вентиляционная система погреба с применением дефлекторов

Просушка подполья

Просушка является одним из мероприятий по повышению качества вентиляционной системы подполья. Есть несколько способов, каждый из которых достаточно эффективен и применяется перед закладкой продукции, а также в летнее время.

При отсыревании подземного пространства, из него выносят все ящики и емкости, всю продукцию. Стеллажи просушивают под солнцем, его ультрафиолет дополнительно обеззараживает плесень и грибок. Все люки и заслонки открывают настежь, при желании можно включить вентилятор, проветривание длитя 5 дней.

Ящики с гигроскопичным веществом

Внутрь заносят ящик, который заполняется солью или негашеной известью. Эти ингредиенты недорогие, могут впитывать большое количество влаги из воздуха. Кроме того, происходит дезинфекция поверхностей.

Свечка

Популярный метод просушки с использованием свечи у вытяжки. Если её установить, то можно обеспечить интенсивность тяги, за счет чего воздухообмен будет происходить в более активном режиме.

С той же целью ставят спиртовые лампы на сухом топливе. Такая просушка длится несколько дней, свечу и спиртовки регулярно заменяют.

Металлическая жаровня

Надежным, хотя и более хлопотным, является способ с жаровней, которую делают из старого металлического ведра. В нем делаются отверстия для тяги, а потом загружают березовые дрова, которые обеззараживают помещение при горении. Можно сделать и решетку, установленную на кирпичи, поверх которой ставят ведро без дна, в котором поджигают дрова.

Решетка раскаляется, пока дрова прогорают и тлеют, и довольно долго остывает, что также способствует осушению погреба и характеризуется лучшим воздухообменом.

Огонь должен гореть 12-14 часов. Жаровня ставится на пол и огораживается решетками, чтобы не допустить пожара от искр и отскочивших углей.

Электронагреватель

Можно поставить для осушения электронагреватель, из всех моделей наилучший — конвекторный или выдуваемый воздух. Его ставят в центр помещения, чтобы тепло распространялось равномерно. Это довольно затратный способ, но очень популярный за счет своей эффективности даже если подвал затоплен.

Излучение тепла и поток от вентилятора позволяют осушить помещение довольно быстро. Работа происходит от электричества. Это самый быстрый из способов осушения погребов, как и применение тепловой пушки на пропане.

Домашний вентилятор

Почти в любом доме есть вентилятор, который можно также применить для просушивания помещения хранилища. Это занимает около 5 дней, при этом устройство ставят в центр и открывают настежь все люки и двери.

Переносная печь

Печки – буржуйки применимы для осушения подпольев при условии, что дымоотвод будет выведен к вытяжке. Работа печи должна быть не менее 5 дней, после чего влажность будет снижена до оптимального уровня.  Если в помещении нет вытяжки, то способ не применим, поскольку будет слишком много дыма, а просушка будет недостаточно сделанной.

Управление вентиляцией

Для того, чтобы правильно , надо вспомнить несколько терминов из физики.

Важные понятия

• Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
• Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
• Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО_2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Какие трубы для вентиляции в погребе лучше

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

Как прочистить трубы вентиляции погреба? – именно с таким вопросом сталкивается большинство людей. Это довольно просто сделать своими руками. Это делается при помощи воздушного потока. Из инструмента понадобится:

• компрессор;
• пистолет для продувки.

В трубу подается струя сжатого воздуха. Сначала выдует мелкие загрязнения и пыль, а затем вывалятся и крупные куски грязи. Второй способ почистить вентиляцию – механический. Для его осуществления понадобится ершик и проволока для прочистки канализационных систем. На проволоку крепят ерш и счищают грязь.

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной.

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Естественная вентиляция

Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка

При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:

1. Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
2. Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
3. Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.

К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

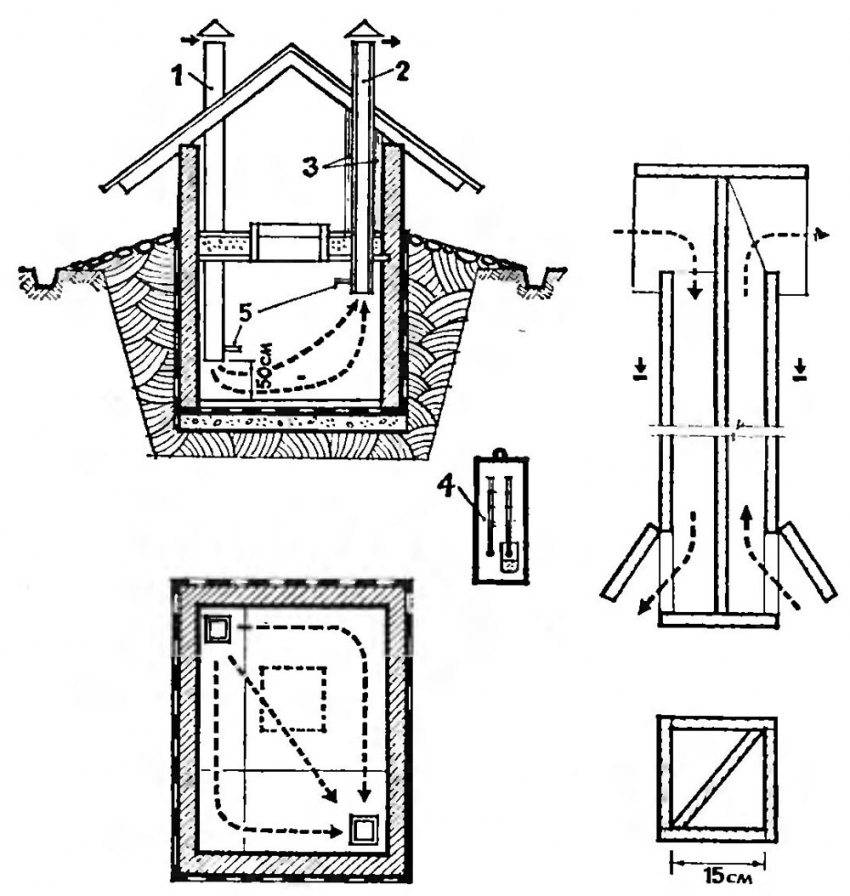

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки

Установка системы естественной вентиляции

Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.

При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:

• чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;
• внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

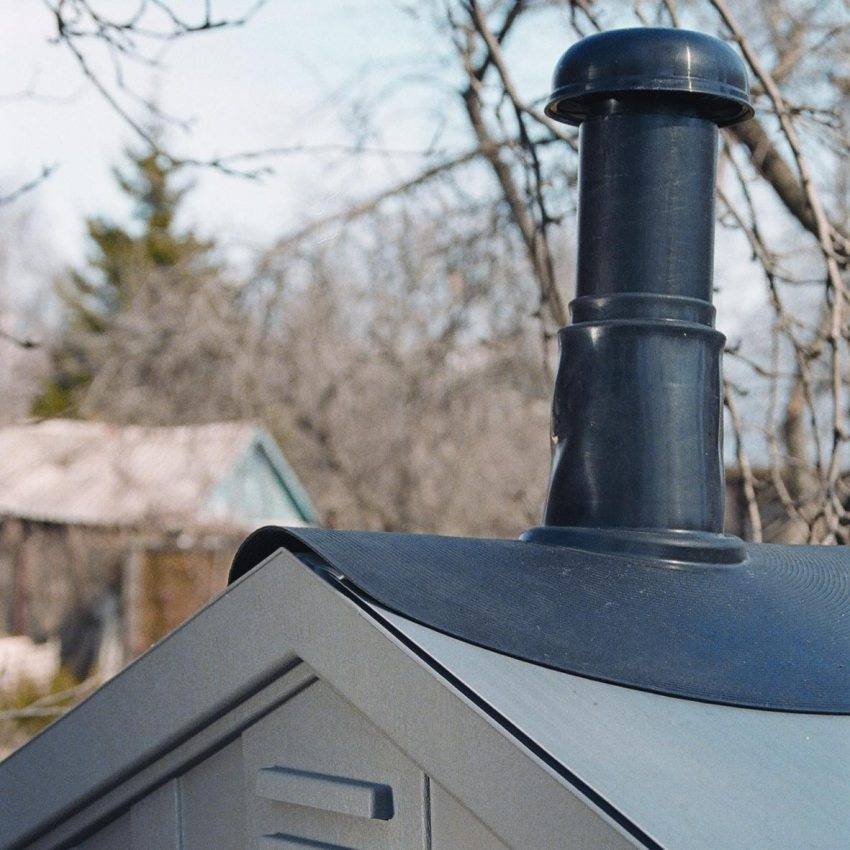

Козырек вентиляционной трубы погреба

• чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
• обе трубы должны быть одинакового диаметра.

Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.

Установка вентилятора канального типа

Данного вида вентилятор может не иметь высокую степень производительности, именно по этой причине он может быть запитан от минимального блока питания. Желательно приобрести амплитудное устройство, способное обеспечить высокий уровень КПД.

Грамотно установленная вытяжка для пространства подвала прекрасно проявляет себя на начальном эксплуатационном периоде.

Так, воздух в погребе становится увлажнённым, однако не очень, вследствие чего продукты питания не поддаются никакому перемерзанию, температурный режим доходит до 4 градусов.

Как мы и говорили выше, установка данного типа вытяжки может быть произведена без помощи профессионалов и применения сложного инструмента, а также специального технического оборудования. Проще говоря, всё можно выполнить собственными руками, особенно при наличии начальных умений.

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

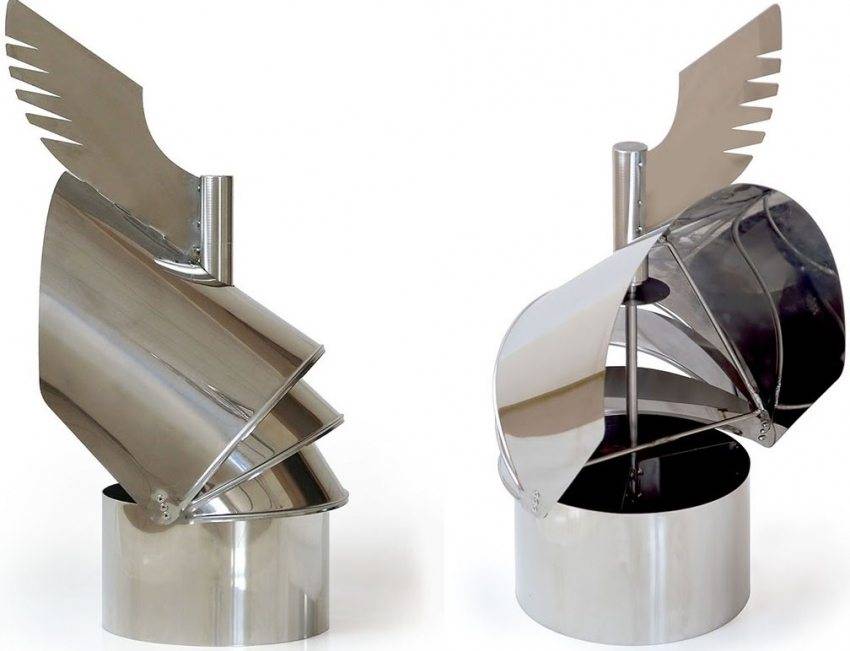

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

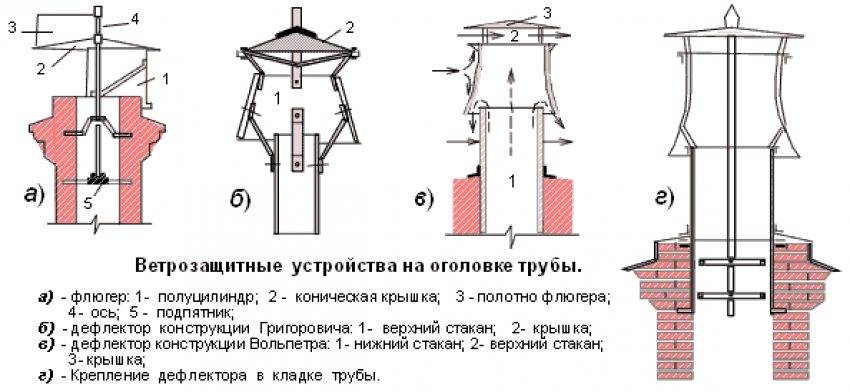

Конструкции различных дефлекторов вентиляционных труб

Зачем нужна?

Наличие вентиляции в подвале — не меньшая необходимость, чем в жилых помещениях

• при отсутствии или повреждении гидроизоляции и слоя утепления;
• во время обильных атмосферных осадков;
• при наличии в стенах погреба трещин, сквозь которые просачивается влага;
• при значительных перепадах температур с выпадением капель конденсата.

1. Спёртый воздух.
2. Порча внутренней отделки помещения и покрытия пола на первом этаже здания.
3. Быстрое разрушение стен, перекрытий.
4. При тонком неутепленном перекрытии пол первого этажа станет влажным, холодным.
5. Порча хранящихся в подвале продуктов, инструментов, предметов мебели.
