Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Требования к теплоизоляторам для трубопроводов
Чтобы утеплитель эффективно выполнял свою задачу, он должен соответствовать нескольким важным требованиям:
- уровень теплопроводности должен быть как можно более низким для эффективного сохранения температуры содержимого магистрали в холодное и тёплое время года;
- теплоизоляция должна быть безопасной для человека;
- материал не должен быть пожароопасным и не должен поддерживать горение;
- утеплитель не должен накапливать влагу, так как этот процесс снижает его способность сохранять тепло;
- монтаж материала должен быть простым, с минимальным количеством стыков и возможностью изоляции узлов сложной конфигурации;
- важна ремонтопригодность утеплителя и возможность его неоднократного применения;
- материал должен быть устойчивым к внешнему воздействию, механическому, атмосферному и химическому, а также к резкому перепаду температурного режима.
Имеет ли значение стоимость материала? Как правило, хороший утеплитель не может стоить слишком дёшево, хотя эти материалы обычно не требуют больших расходовФОТО: aiss33.ru
Какие утеплители подходят под эти требования? Есть несколько вариантов, которые отлично подходят для утепления труб: это минераловатные материалы, теплоизоляторы из вспененных материалов и некоторые сыпучие и жидкие вещества, способные выполнять подобные задачи.
Альтернативные способы защиты водопровода от замерзания
Защитить водопровод в частном доме можно не только с помощью тепловой изоляции, но и другими способами. К ним относят:
- подогрев трубы с помощью электрического греющего кабеля;
- создание избыточного давления;
- с помощью воздушной оболочки.
Эти три технологии защиты достаточно широко используются на практике и поэтому заслуживают более подробного рассмотрения.
Использование греющего кабеля
Этот способ предусматривает прямой подогрев трубопровода с помощью специального электрического кабеля. Он может находиться на поверхности трубы или внутри нее. Средняя потребляемая мощность нагрева составляет 20 Вт на погонный метр водопровода, но точная величина определяется способом расположения провода и диаметром трубопровода.
Применение технологии внешнего подогрева позволяет прокладывать водопроводные трубы на глубине менее 1 метр, а также раз и навсегда решить вопрос, чем утеплить трубу водопровода на улице. Однако дополнительный расход электроэнергии в холодное время года заставляет задуматься о целесообразности такого метода.
Хорошим вариантом может быть совместное использование греющего кабеля и тепловой изоляции. В этом случае его располагают под теплоизоляционным слоем вдоль труб по поверхности. Потери тепла будут минимальны и расход электроэнергии значительно уменьшится.
Воздушное утепление
Эта технология защиты от замерзания применяется только при подземной прокладке водопроводов. Суть метода заключается в наличии воздушной прослойки между поверхностью трубопровода и грунтом. Ее создают с помощью надетой сверху пластиковой гофрированной трубы, диаметр которой на 20-25 мм больше диаметра водопровода.
В итоге получается система «труба в трубе» с воздушной прослойкой достаточного размера. Водопроводная вода, имея плюсовую температуру, нагревает воздух и сама себе обеспечивает защиту от замерзания. Однако подобная система требует наличия водоразбора, и если в доме водой не пользуются 3-4 дня, то воздух остынет и изоляционный эффект пропадет. Поэтому для дачи эта технология не подходит.
Создание высокого давления
Данный способ основан на физическом свойстве воды к понижению температуры точки замерзания при повышенном давлении, аналогично свойству закипать при температуре менее 100°C в высокогорье.
Избыточное давление создается при помощи насоса и ресивера. Однако здесь возникают технические затруднения. Дело в том, что водоразборная арматура в доме не рассчитана на работу при высоком давлении воды. Так, например, стандартным давлением для душевого смесителя является величина 0,1 МПа. Поэтому приходится создавать довольно сложную инженерную систему:
- в приямке на устье скважины устанавливается ресивер, в котором с помощью мощного глубинного насоса с обратным клапаном создается высокое давление в водопроводе;
- применяемый материал труб должен выдерживать создаваемую нагрузку;
- внутри здания в теплом помещении устанавливается регулятор давления воды, который обеспечит работу внутренней системы в нормальных условиях эксплуатации;
- после регулятора давления необходима установка предохранительного клапана со сбросом воды в сливной трубопровод в случае поломки клапана.
В результате система получается довольно сложной, а значит уровень ее надежности и безопасной эксплуатации снижается.
Автоматизация контроля работы водопроводов
Сегодня в продаже можно найти разнообразные датчики температур погружного и накладного типа. Установив такие приборы на подземной части водопровода, можно получать своевременную информацию о приближении времени возможной аварийной ситуации. После этого открыть водоразборные краны и прогреть водопровод, поскольку поступающая из скважины вода всегда имеет положительную температуру.
Сигналы от датчиков могут поступать через микропроцессор на звуковой оповещатель, а в более сложных системах присылать сообщения на телефон или электронную почту. При наличии кабеля подогрева можно автоматизировать его включение при достижении критической температуры.
Защита утеплителя от негативных факторов
Защита от перемерзания расположенного в земле водопровода имеет свою специфику. Материал не должен полностью или частично потерять своих теплоизоляционных свойств под действием внешних факторов.
Повторное утепление или ремонт внешних слоев требует выполнения дорогих и трудоемких земляных работ, поэтому необходимо сразу позаботиться о сохранении целостности защитной структуры.
Деструктивное воздействие земли и воды
Подземный водопровод испытывает давление грунта, поэтому используемый при утеплении материал может быть смят. При этом может значительно увеличиться его теплопроводность. Для недопущения подобного развития событий необходимо создать твердую внешнюю оболочку с помощью труб большего диаметра или специальных лотков.
Минеральная вата гигроскопична и может быть смята небольшим усилием пальцев, поэтому слой земли спрессует материал, и он потеряет свойство низкой теплопроводности
Для защиты минеральной и стекловаты применяют дополнительные средства защиты – пластиковые трубы размера большего, чем водопроводные, что одновременно решает проблему смятия утеплителя.
Также можно использовать следующие материалы для создания гидроизоляционной оболочки:
- рулонная алюминиевая фольга;
- армированный (сантехнический) скотч;
- рубероид;
- полиэтиленовая пленка высокой плотности.
Пенопласт, экструдированный пенополистирол слабо впитывают влагу, но со временем тоже приходят в негодность при постоянном размораживании. Полностью не подвержены смятию и воздействию влаги пеностекло, пенополиуретан, а также теплоизоляционная краска.
Защита объектов, расположенных в земле от воздействия влаги с помощью рубероида – давно используемый, но не самый практичный вариант
Решение проблемы насекомых и грызунов
Еще одной причиной повреждения утепления водопровода могут быть грызуны и насекомые. Муравьи прогрызают в привлекательной для них теплоизоляции многочисленные ходы, а мыши используют его для строительства гнезда. Эти действия оголяют части труб, что негативно влияет на качество утепления.
Ни насекомые, ни мыши не могут испортить пенополиуретан, пеностекло, но отлично расправляются с базальтовой ватой. Ее и подобные материалы для наружного утепления труб водопровода необходимо обязательно защитить от грызунов, если они расположены на глубине менее 2 метров. Земляные муравьи не проникают ниже 1 метра, а лесные при этом строят большой муравейник, надземную часть которого невозможно не заметить.
Материалы для термоизоляции труб
Традиционно труба имеет округлую форму, и у неё имеется большая площадь, которая контактирует с внешней средой. Из-за этого происходит быстрое остывание теплоносителя, транспортируемого по трубным магистралям. Чем больше диаметр трубы, тем больше теплоотдача, поэтому, чтобы транспортируемый теплоноситель не остывал быстро, необходимо грамотно устроить теплоизоляцию трубопроводов.
Требования к «теплым» коммуникациям
К теплоизолирующим конструкциям сегодня предъявляют следующие требования:
- используемый для утепления материал должен обладать хорошей пористостью, быть плотным, не должен впитывать влагу;
- обеспечивать надежную защиту от воздействий внешнего характера и различных агрессивных сред;
- обеспечивать противодействие перегреву трубопровода внутри и исключать его замерзание снаружи;
- иметь продолжительный период эксплуатации вне зависимости от того, какой способ установки коммуникаций был использован — подземный или канальный.
Требования к «холодным» коммуникациям
Определенные требования предъявляются по теплозащите холодных коммуникаций:
- должен обеспечиваться небольшой вес при достаточной плотности;
- наличие негорючей основы;
- быстрота и доступность монтажа;
- низкие затраты на выполнение ремонтных работ и лёгкость демонтажа;
- приемлемая цена.
Виды теплоизоляционных материалов

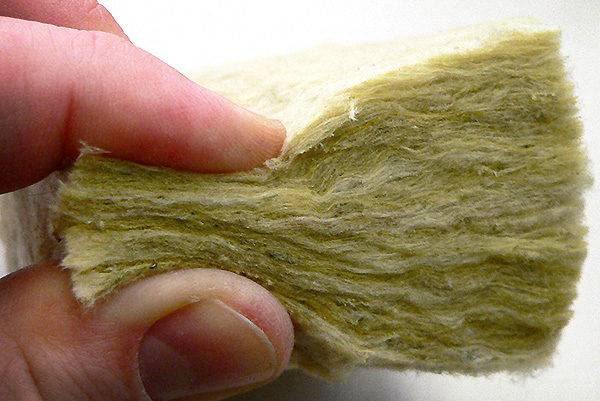

Минеральная вата
Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра
Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:
- достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
- химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
- незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
- минвата считается нетоксичным строительным материалом.
Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.
Существует несколько разновидностей теплоизоляторов из минеральной ваты:
- каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
- стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.
Стекловата
Войлочная стекловата для труб
Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180 С.
Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:
- стойкость к вибрации;
- устойчивость к биологическим и химическим воздействиям;
- длительный срок службы.
Пенополиуретан
Изоляция из пенополиуретана
Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:
- имеет нейтральный запах и нетоксичен;
- стоек к гниению;
- безопасен для человеческого организма;
- очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
- обладает хорошими диэлектрическими свойствами;
- химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
- выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.
Но есть у полимерного утеплителя один существенный недостаток – высокая цена.
Вспененный полиэтилен
Цилиндры для изоляции из вспененного полиэтилена
Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.
Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).
Другие утеплители
Также доступны еще несколько видов утеплителей:
- Пенополистирол.
Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.
- Пенопласт.
Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.
Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления
- Пеноизол.
Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.
- Пеностекло.
Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.
Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.
Жидкая защита водопровода двухкомпонентной монтажной пеной
Применяется двухкомпонентная монтажная пена совместно с кожухом, выполняющим функцию защитного элемента. Поскольку его эксплуатация проводится на улице, с целью защиты от коррозии для изготовления основы кожуха используется нержавеющая сталь либо оцинкованное железо. Это приводит увеличению стоимости выполненных работ.
Имея высокие теплоизоляционные показатели, подобная конструкция нашла широкое применение в строительстве коммунальных сетей большого диаметра. Но выполнение работ сопряжено со значительными затратами трудовых ресурсов. Кроме того, нормативные документы регламентирую применение теплоизоляции данного типа только на улице. Причина – материал может нанести вред здоровью человека.
Обработка сетей с использованием жидкого двухкомпонентного полиуретанового герметика начинается с установки и центрирования относительно тела трубы защитного металлического кожуха. Далее производится по очереди закладка в кожух основного и вспомогательного элемента на полиуретановой основе. Когда они войдут в контакт, начнётся сопровождающаяся вспениванием химическая реакция, в результате которой всё свободное пространство заполнится плотным составом. Очень критичен подбор дозировки материала. Избыток приведёт к его чрезмерному расходу и необязательным дополнительным затратам, а недостаток к некачественной теплоизоляции труб.
Своевременно выполненные теплоизоляционные работы могут гарантировать владельцу частного дома спокойствие, поскольку инженерные коммуникации будут надёжно защищены от воздействия негативных природных факторов.
Виды исполнения теплоизоляционных материалов для трубопроводов
По исполнению материалы для теплоизоляции делятся на следующие виды:
- рулонные;
- листовые (в виде матов);
- кожуховые;
- жидкие.
Рулонные теплоизоляционные материалы – свёрнутая в рулон полоса теплоизоляции определённой толщины и ширины, имеющая фольгированную основу или без неё.
На трубы рулонная теплоизоляция наматывается по спирали или (только на горизонтальных участках) укладывается на трубопровод продольно со стыковкой краёв под трубой и креплением хомутами или проволокой. Если материал фольгированный, то теплоизоляцию устраивают слоем фольги наружу, однако это не обеспечивает достаточной защиты материала от атмосферных осадков, поэтому встаёт вопрос, чем изолировать трубу отопления на улице от влаги. Эта проблема решается установкой на трубопровод поверх фольгированного материала металлических защитных кожухов из оцинкованного железа.
Листовые материалы используются так же, как рулонные при продольной укладке, использование защитных кожухов поверх них также обусловлено необходимостью защиты от влаги и механических повреждений.
Кожуховая теплоизоляция может быть твёрдого или мягкого исполнения.
Твёрдые теплоизолирующие материалы кожухового исполнения представляют собой полый цилиндр со стенкой определённой толщины, имеющий с двух или четырёх сторон продольные разрезы замкового профиля. Диаметр полости цилиндра выполняется под определённую размерность труб.
Мягкие материалы для теплоизоляции представляют собой гибкий кожух со стенкой заданной толщины, имеющий продольный разрез или без него. Гибкую теплоизолирующую гильзу без разреза надевают на трубу до её монтажа, а разрез позволяет утеплить уже существующий трубопровод.
Жидкие материалы для теплоизоляции трубопроводов на улице подразделяются на:
- напыляющиеся;
- окрашивающие.
Первая разновидность наносится с помощью специального устройства-распылителя, постепенно наращивающего слой теплоизоляции до необходимой величины.
Вторая разновидность применяется в виде слоя, наносимого обычным малярным валиком или кистью.
Каждый из перечисленных видов теплоизоляции имеет разновидности, отличающиеся материалом изготовления, технологией производства, физическими характеристиками, ценой и т. д., так как производители постоянно совершенствуют свойства выпускаемых изолирующих средств. Современный рынок, в зависимости от условий эксплуатации трубопровода, позволяет выбрать материал, максимально отвечающий требованиям конкретной ситуации.
Какие материалы используют?
Требования к изоляции труб на улице:
- минимальный показатель теплопроводности;
- повышенная устойчивость к влиянию агрессивных сред, негативных внешних факторов;
- продолжительный период эксплуатации;
- материал изоляции водопроводных труб должен быть негигроскопичным, т. к. при склонности к влагопоглощению снижается эффективность используемой теплоизоляции;
- утеплитель должен сохранять свойства в условиях высоких и низких температур.
Следует рассматривать такие варианты:
- Волокнистые материалы. В эту группу входит стекловата, базальтовая вата.
- Мелкоячеистые покрытия, например, пенопласт, пенополиэтилен.
- Пенополиуретан.
- Кабельные системы.
- Окрашивающая изоляция. Для защиты от воздействия низких температур используется краска, характеризующаяся особыми свойствами. Однако этот метод может применяться только в качестве вспомогательной меры, т. к. отличается средним показателем эффективности.
- Насыпная изоляция. Часто используется керамзит.
Базальтовый утеплитель и пенопласт
Волокнистый материал отличается низким показателем теплопроводности (0,032-0,048 Вт/(м*К)). По данному параметру он схож с пенопластом (0,032-0,04 Вт/(м*К)). Разница между ними заключается в плотности, структуре. Однако, несмотря на отличия, оба материала используются для создания «скорлупы» для труб.
Утепление водопровода выполняется по простой схеме: коммуникации закрывают изоляционным покрытием со всех сторон, а сверху на трубы надевают гильзу из фольгированного материала (например, фольгоизол). Причем теплоотражающий слой должен быть направлен в сторону от трубопровода. Это делается с целью снижения интенсивности негативного воздействия низких температур в холодное время года. Вместо фольгированного покрытия конструкцию сверху может закрывать гидроизоляционный материал.
Базальтовая вата более эффективна, т. к. предлагается в виде трубчатых изделий. Внутри они полые. Выбираются такие теплоизоляционные гильзы по наружному диаметру коммуникаций
Важно обеспечить плотное прилегание защитного покрытия к поверхности труб
Утепление минеральной ватой
По показателю теплопроводности этот материал несколько уступает большинству современных аналогов. Значение данного параметра составляет 0,055-0,11 Вт/(м*К). Кроме того, минеральная вата отличается гигроскопичностью. При длительном контакте с влагой утеплитель потеряет свойства. По этой причине следует тщательно защищать минеральную вату от воздействия воды. Однако ее все же часто используют в качестве утеплителя трубы водопровода, что обусловлено приемлемой стоимостью.
Существует фольгированный материал данного вида. По уровню эффективности он превосходит классический рулонный изолятор. Однако цена такого материала выше.
Утепление вспененным каучуком
Производится в форме полых трубчатых изделий. Диапазон значений диаметров: от 6 до 160 мм. Если сечение труб достаточно большое, можно использовать листы вспененного каучука. Материал отличается гибкостью, поэтому им покрывают коммуникации, надежно фиксируют по всей протяженности. Утепленная труба для водопровода не подвержена воздействию конденсата, такой материал отличается паро- и водонепроницаемостью, устойчив к влиянию вредоносных микроорганизмов, не горит.
Для монтажа не требуется подготавливать специальный распылитель, как в случае с окрашивающей изоляцией. Готовые изделия надевают на коммуникации и склеивают. При этом происходит спаивание 2 половин каучуковой гильзы, что исключает вероятность проникновения влаги внутрь конструкции.
Греющий кабель
Это эффективный метод прогрева коммуникаций. Реализуется он разными способами: кабель располагается снаружи или внутри трубопровода. Если выбран вариант монтажа греющего провода по наружной стороне коммуникаций, рассматривают 2 метода: намотка вокруг трубы или прокладка вдоль нее
Причем в обоих случаях важно обеспечить плотное прилегание источника тепла к поверхности трубопровода. Недостатков у этого метода много:
- утепление наружного водопровода по данной схеме целесообразно выполнять, если не беспокоят дополнительные затраты на обогрев труб;
- увеличивается нагрузка на электропроводку объекта;
- для дачного водопровода этот метод не подойдет, т. к. для его реализации требуется постоянный источник электроэнергии.
Способы теплоизоляции водопроводных труб
Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.
Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.
Создание высокого давления в трубопроводе
Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.
Для этого в систему распределения воды внедряется ресивер и насос.
Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление
Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.
Этот метод требует выполнения определенных условий:
- Электроснабжение должно быть постоянным, без перебоев;
- За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
- Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
- Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.
Использование греющего кабеля
Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.
Схема устройства трубопровода с обогревом электрическим кабелем
Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.
Рассмотрим вариант, когда кабель приобретен отдельно:
| Изображение | Описание |
Шаг 1 | Закрепите кабель на трубе с помощью изоленты или скотча. |
Шаг 2 | Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы. |
Шаг 3 | Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом. |
Шаг 4 | Закрепите утеплитель металлическими или пластиковыми хомутами. |
Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.
Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.
Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком
Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.
Конструкция саморегулирующегося кабеля
Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже
Утепление «труба в трубе»
Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.
Усилить эффект можно двумя способами:
- Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
- Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.
Водопровод можно проложить в вентиляционных трубах подвала
