Зачем подключать одно УЗО к нескольким автоматам
Самым простым и надёжным вариантом дифзащиты является установка отдельного УЗО для каждого автомата. Это гарантирует отключение только той сети, в которой произошло повреждение изоляции, и упрощает поиск и устранение неисправности.
Однако цена этих приборов в несколько раз выше, чем стоимость обычных автоматических выключателей, поэтому чаще всего используется один прибор УЗО для группы автоматов.
Такая схема позволяет уменьшить стоимость электропроводки и габариты щитка. В квартирах с газовым или централизованным отоплением и газовыми плитами можно ограничиться всего одним дифреле, которое подключается сразу после прибора учёта и вводного автомата.
Схемы подключения ВДТ
Питание (электричество) можно подавать, как на нижние, так и на верхние контакты УЗО – это утверждение относится ко всем ведущим производителям электромеханических УЗО.

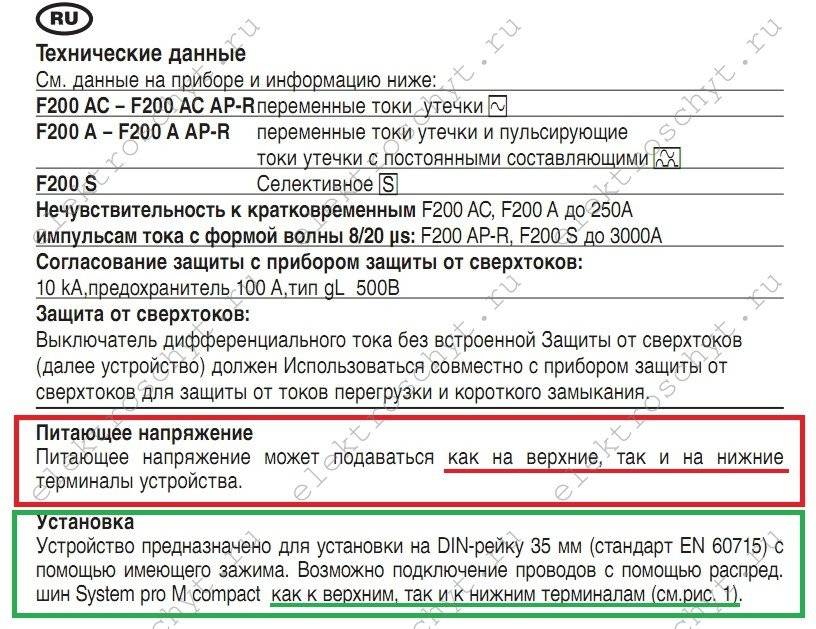

Пример из инструкции для УЗО ABB F200
Я разделяю схемы подключения УЗО на 2 вида:
- Это стандартная схема подключения, одно УЗО один автомат. Помним, что УЗО выбирается с номинальным током на ступень выше, чем автомат? Если автомат у нас на кабельной линии 25А, то УЗО следует выбрать на 40А. Ниже показан пример схемы подключения УЗО для электроплиты (варочной поверхности).
Но, если у нас квартира или частный дом, где кабельных линий штук 20-30, то щиток у нас по первой схеме подключения будет огромных размеров, да и стоимость его выйдет, как бюджетная иномарка)). Поэтому производителями допускается установка одного УЗО на группу автоматов. Т.е. одно УЗО на несколько автоматов
Но здесь важно соблюдать следующее правило, сумма номинальных токов автоматов не должна превышать номинальный ток УЗО. Если у нас УЗО на три автомата, например автомат 6 А (освещение) + 16 А (розетки в комнате)+16 А (кондиционер) = 38 А
В этом случае мы может выбрать УЗО на 40 А. Но не стоит «навешивать» на УЗО более 5 автоматов, т.к. любая линия имеет естественные утечки тока (соединения кабелей, сопротивления контактов автоматов, розетки и т.д.) в итоге получите сумму утечек, которая превышает ток отключения УЗО, и оно у вас будет периодически срабатывать без видимой на то причины. Или если установить перед УЗО автомат с меньшим номинальным током, то можно “цеплять” к УЗО автоматы, не задумываясь об их номинальных токах, но, конечно, помним, что более 5-ти автоматов подсоединять к УЗО не следует, т.к. сумма естественных утечек тока в кабелях и приборах будет высока, и близка к уставке УЗО. Что приведет к ложным срабатываниям. Из данной схемы видно, что сумма номинальных токов отходящих автоматов 16+16+16=48 А, а УЗО у нас на 40А, но перед УЗО у нас стоит автомат на 25А и в этом случае УЗО у нас защищено от сверхтоков. Данная схема позаимствована из статьи, где я менял автоматы и УЗО в квартирном щитке.

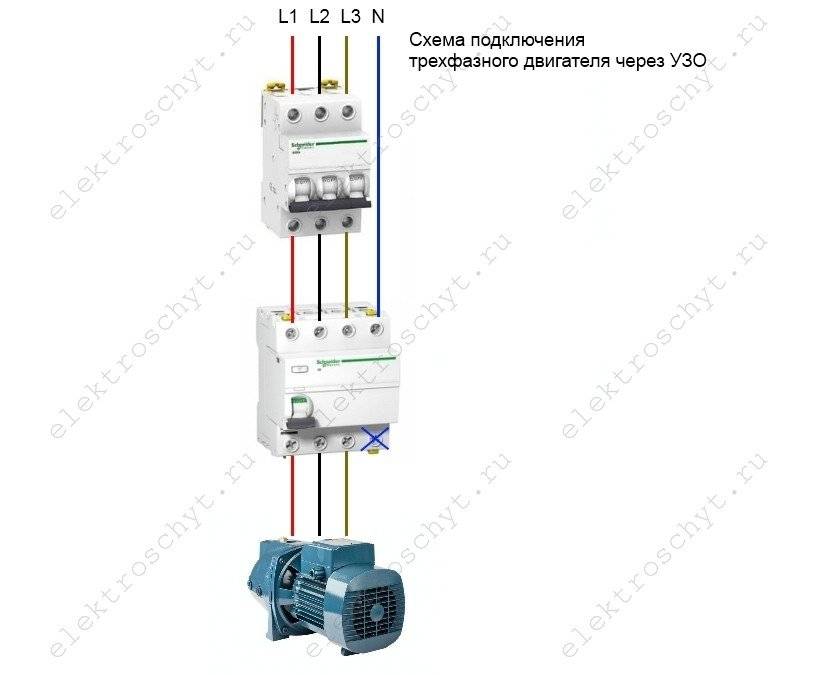

Схема подключения трехфазного электродвигателя
Собственно ничего сложного в этом нет, для корректной работы трехфазного УЗО нулевой проводник мы подключаем на нулевую клемму УЗО со стороны питания, а со стороны двигателя она остается пустая.
УЗО следует проверять не реже, чем 1 раз в месяц. Делается это достаточно просто, достаточно нажать на кнопку “ТЕСТ”, которая есть на любом УЗО.
УЗО обязано отключиться, делать это следует при снятой нагрузке, когда выключены телевизоры, компьютеры, стиральная машинка и т.д., чтобы лишний раз не “дергать” чувствительное оборудование”.

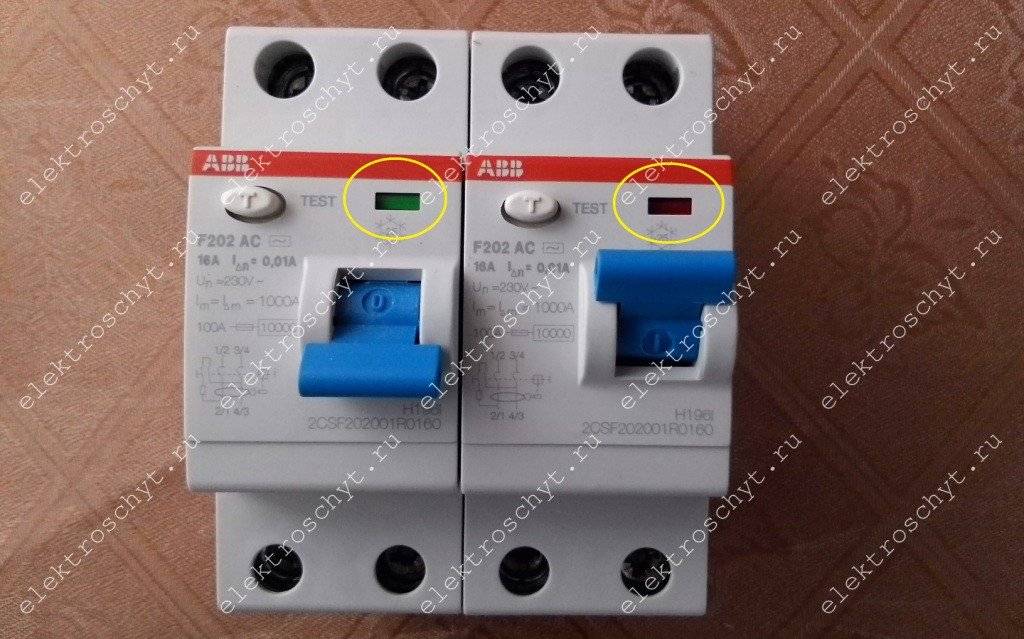

Мне нравятся УЗО АББ, у которых как и у выключателей АББ серии S200, есть индикация включенного (красный цвет) или отключенного (зеленый цвет) положения.

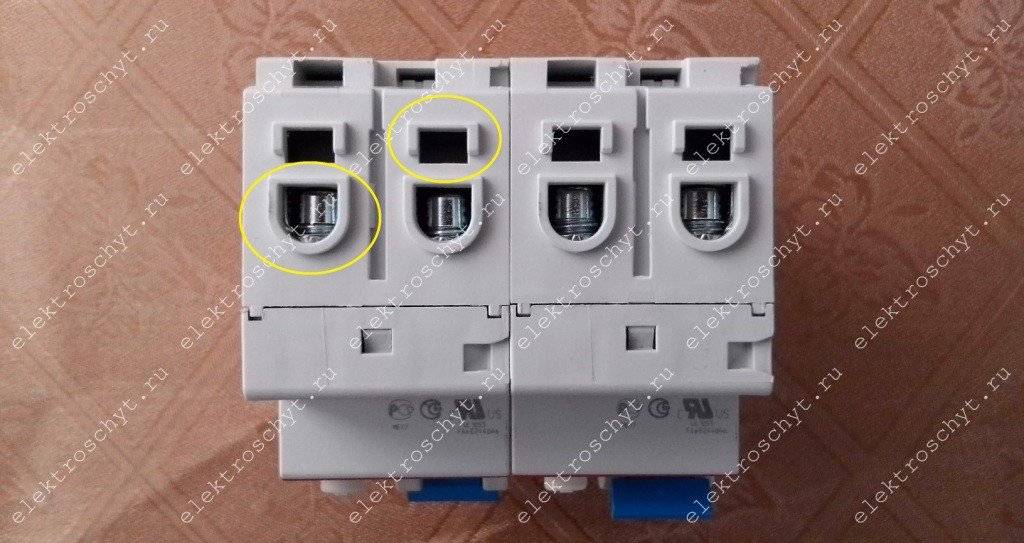

Также, как у выключателей ABB S200, есть по два контакта на каждом полюсе сверху и снизу.
Спасибо за внимание
if (w.opera == “”) {
d.addEventListener(“DOMContentLoaded”, f, false);
} else { f(); }
})(window, document, “_top100q”);
Вилка с защитным отключением УЗО
Одним из эффективных вариантов защиты электроприборов считается использование УЗО-адаптеров, представляющих собой вилку с защитным отключением. Типы этой группы устройств являются УЗО-ДПВ16, ДПА16 и ДПА16В.
Вилка с УЗО защищает электрические бытовые приборы и оборудование от негативного воздействия синусоидальных и пульсирующих токов утечки. Обеспечивается надежная защита и в случае прямого однофазного прикосновения к токоведущим частям. Иногда в процессе эксплуатации может случиться косвенный контакт с токопроводящими частями, в которых возникло напряжение из-за повреждения изоляции. Длительное протекание токов утечки на землю нередко приводит к возгораниям и пожарам. Вилки с УЗО решают все эти проблемы и заранее предотвращают аварийные ситуации.
Данные приборы очень хорошо зарекомендовали в совместной эксплуатации с бытовой техникой и оборудованием, у которых отсутствуют собственные средства защиты. Те УЗО, которые устанавливаются в квартирном щитке, способны защитить лишь от синусоидального тока утечки. От более опасных пульсирующих токов они не защищают.
Вилки со встроенными УЗО, подключенные к бытовым приборам, защищают от любых токов утечки. Значение номинального дифференциального отключающего тока составляет 10, 100 или 300 мА. Применение защитных вилок обеспечивает безопасную эксплуатацию бытовых приборов и оборудования свыше 15 лет.
Варианты схем
Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.
Пример подключения УЗО в однофазной сети на видео:
Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах
Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.
Что такое однофазная сеть?
При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.
Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».
Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.
А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.
Подключение на входе (в однофазной сети)
В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.
Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.
Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.
Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.
Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.
Подключение на входе и на отходящих линиях (в однофазной сети)
При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.
О том, что такое селективность поговорим чуть ниже.
Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.
Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.
Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.
Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).
На видео сравнение нескольких схем подключения:
https://youtube.com/watch?v=EQs-iqz-kAE
Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.
Характеристики розеток с УЗО
Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение. Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.
Преимущества комбинированных устройств
Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.
К плюсам розеток с УЗО относят такие качества, как:
- гарантированная блокировка поражения электротоком при наличии его утечки;
- отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
- универсальность в сетях с различным напряжением;
- возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
- контроль работоспособности с помощью специальной тестирующей кнопки;
- возможность срабатывания при токах утечки 10 мА;
- защита при повреждении нулевого провода;
- удобство монтажа;
- компактность;
- наличие индикатора напряжения на видном месте.
Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.
Недостатки совмещения розетки и УЗО
Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.
К минусам защитных розеток относят:
- Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
- Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
- Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
- Многие модели требуют глубоких подрозетников, что усложняет их монтаж.
Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.
Советы по выбору подходящей модели
Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.
Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции
Основное внимание при покупке следует обращать на следующие нюансы:
- Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
- Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
- Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
- Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
- Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
- На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.
Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.
После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.
Каких ошибок следует избегать?
Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.
Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.
Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.
Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.
Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)
Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.
Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:
- «фаза» и «земля» соединены после УЗО;
- неполное подключение – не вставлен проводник N в соответствующую клемму;
- «нуль» и «земля» соединены в розетке;
- путаница между подключением двух и более УЗО к электроустановкам.
На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.
Подключение
Подключение розетки с УЗО не составляет никакого труда. В этом случае, вам необходимо руководствовать теми же правилами, что и при установке обычного штепсельного соединения. У нас уже была статья о том, как установить розетку. Единственной особенностью, про которую нельзя забывать является необходимость размещения автоматического выключателя перед этим устройством. УЗО, которое используется в розетке не предназначается для защиты потребителей от короткого замыкания. Большие токи, которые могут при этом появиться особенно опасны при эксплуатации стиральных машин в ванной комнате.
УЗО в квартирах
После главного автомата и счетчика рекомендуется ставить УЗО для защиты всей проводки квартиры. Для некоторых бытовых приборов размещают отдельную защиту в щите управления или рядом с потребителем монтируют для нее специальную коробку.
Для квартиры выбирается двухполюсная установка УЗО. Также нужно определить значения электрического тока, которые ее характеризуют:
- отсечки превышает на 25% максимальный ток потребления;
- номинальный ток, на который рассчитан прибор (указан в характеристике и должен превышать ток отсечки);
- дифференциальный показатель срабатывания защиты.
Для квартиры выбирается прибор с переменным током. При большом количестве техники возможны необоснованные срабатывания УЗО. Чтобы этого не происходило, увеличивают пороговое значение тока до максимально приемлемого и безопасного для человека (30 мА).
Устройство крепится в щитке на DIN-рейки или через специальные отверстия. Оно имеет маркировку фазного и нулевого проводов. Вход делается сверху, а выход – снизу.
Одноуровневая защита одним устройством на входе позволяет прекратить подачу электричества в квартиру полностью. Ее также устанавливают на отдельные устройства, например, на стиральную машину или электроплиту.
Если разместить УЗО на отдельных участках, схема получится громоздкой, но зато отключения будут автономными. Для отдельного прибора подключение производится перед автоматом.
Распространенные ошибки при подключении.
- Сплетение нулевых проводов в узел. В результате происходят непредвиденные срабатывания.
- Изготовление самодельного заземления не по правилам (сопротивление выше 4 ом).
- Соединение «нуля» с «землей» приводит к периодическим отключениям электричества.
Схема подключения трехфазного УЗО: 4 варианта для частного дома
Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.
Противопожарное УЗО для частного дома: как правильно выбрать и установить
Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.
Его ставят на вводе в здание для защиты:
- входного кабеля;
- линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
- выполняющей роль резерва в случае отказа основного модуля.
Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:
- троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
- замедлением на срабатывание по времени минимум в 3 раза.
Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.
Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.
Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.
Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.
Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали
Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).
Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.
При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.
Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали
Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.
Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.
Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.
Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.
Его монтируют на специальный болт заземления корпуса.
Подключение трехфазного УЗО: схема для однофазной сети
Предлагаемый вариант не является типичным.
Он используется как исключение в трех случаях:
- У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
- Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
- Временная замена модуля, вышедшего из строя при возникновении аварии.
Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.
В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.
Актуальность электророзеток с УЗО
Более 40% пожаров возникает из-за неисправной электропроводки, тысячи людей в год гибнут в домашних условиях от поражения током. Эти печальные случаи могли бы не произойти, если бы электрическая цепь была под контролем УЗО. Это устройство мониторит разницу между токами нуля и фазы, и в случае их существенного отличия отключает электропитание нагрузки.
При установке УЗО в доме нужно быть уверенным в отсутствии утечек тока внутри стен, иначе устройство просто не будет включаться
Порог тока для неотпускания провода мышцами человека составляет 10 мА, поэтому розетка с УЗО должна обеспечивать четкое определение его уровня и срабатывание защиты. Автоматика устройства рассчитана таким образом, что при касании оголенного провода под напряжением человек даже не успевает ощутить удар током – устройство отключает электропитание практически мгновенно.
Пробой неисправной проводки внутри стен может длительное время быть невидимым и не приводить к пожароопасной ситуации. Но со временем изоляция провода истончается и ток увеличивается, что может стать причиной пожара. УЗО определяет проблему задолго до нагрева кабеля и отключает его от сети.
При скрытом пробое изоляции внутри стен страдает и кошелек пользователя. Ведь фактически электроэнергия расходуется на нагрев бетонных плит и штукатурки. Поэтому установка УЗО является отличным способом повысить электробезопасность жилья и его жителей, а также предупредить излишние затраты на оплату света.
УЗО-Де
В этой аббревиатуре литера «Е» обозначает не емкость, а электронику. Такое устройство выполняется встроенным или в розетку, или в электроустановку. Токовую разность здесь улавливает чувствительный датчик (магнитодиод или, например, датчик Холла), а микропроцессор улавливает его сигнал, и тиристор размыкает цепь.
УЗО-Де обладает следующими достоинствами:
- компактностью;
- высокой чувствительностью;
- помехоустойчивостью;
- способностью реакции на ток смещения, независимо от заявления;
- быстродействием в один полупериод 50 Гц (т.е. 20 мс).
Недостатками же такого устройства являются:
- высокая стоимость;
- собственное энергопотребление, пусть и ничтожное;
- склонность к отказам за счет перебоев в работе электроники.
