Кинетический ветрогенератор: устройство, принцип работы, применение

Два вида, два соперника

Как уже было отмечено, в продаже пока существуют ветрогенераторы двух видов (по расположению вала вращения к поверхности земли) – горизонтальные и вертикальные. Поговорим вначале о вертикальных.

Ветросиловые установки (ВСУ) с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок.

Ротор Савониуса

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. В начале октября 1924 года русские изобретатели братья Я. А. и А. А. Воронины получили советский патент на поперечную роторную турбину, в следующем году финский промышленник Сигурд Савониус организовал массовое производство подобных турбин. За нам и осталась слава изобретателя этой новинки.

Ротор Ворониных-Савониуса, или для краткости, ВС, это, как минимум, два полуцилиндра на вертикальной оси вращения (см. фото). И какое бы направление ветра не было, как бы резко он не изменял свои порывы, такой ветряк будет спокойно вращаться вокруг своей оси, вырабатывая энергию. Это единственное и главное преимущество вертикального ветряка перед горизонтальным.

А главный его недостаток – низкое использование ветровой энергии. Объясняется это тем, что лопасти-полуцилиндры работают только в четверть оборота, а остальную часть окружности вращения они как бы тормозят своим движением скорость вращения. Расчёты показали, что при этом используется лишь третья часть ветровой энергии.

Вертикальные ветрогенераторы с ротором Дарье

В 1931 году французский конструктор Жорж Дарье (George Darrieus) предложил свой вариант ротора, который имеет от двух и более плоских лопастей. Он еще проще, чем ВС: лопасти – из простой упругой ленты безо всякого профиля. Прост в изготовлении и монтаже, но с малой эффективностью — КИЭВ – до 20%.

Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию. Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре. Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Геликоидный ротор

Ещё один вид ветрогенератора с вертикальной осью вращения – с геликоидным ротором. Он способен равномерно вращаться благодаря закрутке лопастей. Достоинство: уменьшает нагрузку на подшипник и увеличивает срок службы. Но из-за сложной технологии слишком дорогой. (См. рисунок). И, наконец, существуют ветрогенераторы с многолопастным ротором. Это один из самых эффективных типов из разряда вертикальных ветрогенераторов. (См. рисунок).

Нюансы применения ветрогенераторов

В настоящее время ветряные турбины используются в различных сферах народного хозяйства. Промышленные модели разной мощности применяются нефтегазовыми, телекоммуникационными компаниями, буровыми и геолого-разведочными станциями, производственными объектами и государственными учреждениями.

Ветряк может использоваться в качестве дополнительного источника энергии в больницах и других учреждениях, чтобы обеспечить непрерывную подачу электроэнергии в аварийных ситуациях

Особо следует отметить важность применения ветряных установок для оперативного восстановления нарушенного электричества при катаклизмах и стихийных бедствиях. С этой целью ветрогенераторы часто применяются подразделениями МЧС. Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах

Бытовые ветротурбины прекрасно подходят для организации освещения и отопления коттеджных поселков и частных домов, а также для хозяйственных целей на фермах.

При этом следует учесть некоторые моменты:

• Устройства до 1 кВт могут дать достаточное количество электроэнергии лишь в ветряных местах. Обычно выработанной ими энергии хватает лишь на светодиодное освещение и питание мелких электронных приборов.
• Чтобы полностью обеспечить электричеством дачу (загородный домик) понадобится ветряной генератор мощностью свыше 1 кВт. Такого показателя достаточно для питания осветительных приборов, а также компьютера и телевизора, однако его мощности недостаточно, чтобы снабдить электричеством круглосуточно работающий современный холодильник.
• Для обеспечения энергией коттеджа понадобится ветряк мощностью 3-5 кВт, однако даже такого показателя не хватит для отопления домов. Чтобы воспользоваться подобной функцией необходим мощный вариант, начиная от 10 кВт.

При выборе модели следует учесть, что показатель мощности, указанный на устройстве, достигается лишь при максимальной скорости ветра. Так, установка в 300В будет вырабатывать указанное количество энергии лишь при скорости потоков воздуха в 10-12 м/с.

Желающим соорудить ветрогенератор собственными руками мы предлагаем следующую статью, в которой детально изложена полезная информация.

Ветрогенератор: устройство, принцип работы, плюсы и минусы

При наличии в местности проживания постоянных ветров покупка и установка ветрогенератора вполне целесообразна. Однако прежде чем приобретать его, необходимо понять его устройство, принцип действия и основные достоинства и недостатки. Разберем эти аспекты более детально.

Главные компоненты

Устройство ветрогенератора базируется на превращении кинетической силы ветровой нагрузки в механическую энергии с последующим преобразованием ее в электроэнергию. Для воплощения последовательных действия данной переходной цепочки прибор оснащается следующими основными узлами:

• Лопастный пропеллер. Количество лопастей может варьироваться в широком диапазоне от модели к модели – от двух и трех до десяти и более.
• Ротор. Элемент турбины, вращающийся под действием лопастей.
• Редуктор. Передает и регулирует частоту вращения от ротора к генератору.
• Генератор. Преобразуется механическую силу в электроэнергию.
• Инвертор – преобразователь тока из переменного значения в постоянное.

Состав ветрового генератора Источник odnastroyka.ru

• Аккумуляторная батарея. Запасает электроэнергию на случай отключения и экономной работы ветрогенератора, а также простоя в случае безветрия.
• Защитный корпус. Предохраняет оборудование от различного рода внешних факторов.
• Аэро-компоненты. Крылья, хвост – для лучшего улавливания и подстройки пропеллера под ветровой поток.

Принцип действия

Механизм работы ветрогенератора напрямую связан с особенностями его конструкции – на одной оси установлены пропеллер и хвостовик с точкой противовеса, приходящейся на место крепления к вертикальной мачте. Действие происходит по следующему алгоритму:

• Установленные на одной оси пропеллер и хвостовик улавливают потоки ветра и передают лопастям.
• Начинаясь вращаться, лопасти передают момент движения генераторной турбине.
• Вращение ротора приводит к образованию индукционного магнитного поля и образованию переменного электрического тока.

Ветрогенератор на своем загородном участке Источник moe-online.ru

• Далее проходя через инвертор напряжение меняет переменные характеристики на постоянные.
• Ток питает АКБ, которая в свою очередь распределяет энергию на потребительские мощности в доме.

Достоинства и недостатки

Автономная ветряная электростанция для частного дома имеет следующий ряд плюсов:

• Прибор работает за счет фактически неисчерпаемого и возобновляемого вида энергетического ресурса.
• Существенные затраты связаны только с покупкой, доставкой, установкой и подключением. На обслуживание средства практически затрачиваются. Поэтому на ветряк требуются единократные вложения средств, которые быстро окупаются в последующем применении.

Ветрогенератор – источник тока для частного дома Источник ytimg.com

• Получаемый вид энергии и применяемая для этой цели техника полностью экологически безопасны.
• Генераторы приспособлены ко всем климатическим зонам и защищены от негативных погодных факторов.
• Оборудование не требует настроек, регулировок и доработок в ходе эксплуатации.

К недостаткам ветрогенераторов относятся:

1. Зависимость производительности от наличия ветра.
2. В ходе работы оборудование создает электромагнитные помехи, что может негативно сказаться на ТВ, радио, интернете и связи.
3. При чрезвычайных погодных проявлениях существует риск повреждения техники.
4. Требуется обязательное заземление – для защиты прибора и конструкции или здания, на котором он установлен, от ударов молнии.
5. Неправильный монтаж, нарушение инструкции или эксплуатация неисправного экземпляра может приводить к возникновению шума.

Ветрогенератор во дворе дома Источник pechiexpert.ru

Устройство и принцип работы ветрогенератора

Состав ветрогенератора

Принцип работы ветроустановок

Автономные ветрогенераторы состоят из генератора, хвостовика, мачты, контроллера, инвертора и аккумуляторной батареи. У классических ветровых установок – 3 лопасти, закреплённых на роторе. Вращаясь ротор генератора создаёт трёхфазный переменный ток, который передаётся на контроллер, далее ток преобразуется в постоянное напряжение и подаётся на аккумуляторную батарею.

Ток проходя по аккумуляторам одновременно и подзаряжает их и использует АКБ как проводники электричества. Далее ток подаётся на инвертор, где приводиться в наши привычные показатели: переменный однофазный ток 220В, 50 Гц. Если потребление небольшое то сгенерированного электричества хватает для электроприборов и освещения, если тока с ветряка мало и не хватает — то недостаток покрывается за счёт аккумуляторов.

Такой же принцип в автомобилях: когда мы едем, генератор в машине заряжает аккумуляторы и снабжает электричеством все приборы в машине, когда машина останавливается, то аккумулированный ток идёт из АКБ. Ничего сверхсложного в ветряках нет, в них используются все те изобретения которые мы постоянно используем каждый день, не подозревая об этом.

Ветрогенераторы современных конструкций позволяют использовать экономически эффективно энергию ветра. С помощью ветрогенераторов сегодня можно не только поставлять электроэнергию в «сеть» но и решать задачи электроснабжения локальных или островных объектов любой мощности и любых мощностных потребностей.

Специалисты нашей компании помогут вам определиться с вашими потребностями и предложат на выбор несколько вариантов по обеспечению вас альтернативным питанием.

Схемы включения ветрогенератора

1-й вариант включения

Автономное обеспечение объекта с аккумуляторными батареями Объект питается только от ветроэнергетической установки

2-й вариант включения

Ветрогенератор с аккумуляторами батареями и коммутация с сетью АВР(байпас) позволяет переключить питание объекта при отсутствии ветра и полном разряде аккумуляторов на электросеть. Эта же схема может использоваться и наоборот – ветрогенератор, как резервный источник питания. В этом случае АВР переключает вас на аккумуляторные батареи ветрогенератора при потери питания от электросети

Для небольшого загородного дома при наличии среднегодовой скорости ветра более 4 м/с достаточно ветроустановки (сокращенно ВЭС) мощностью:

• Около 500 Вт для покрытия базовых потребностей в электроэнергии — освещение, телевизор, связь, радио, другая маломощная нагузка;
• От 1,5 до 5 кВт для электроснабжения почти полностью потребителей в типом загородном доме, включая стиральную машину, холодильник, компьютеры и т.д. В периоды сильного и продолжительного ветра излишки вырабатываемой электроэнергии могут использоваться для отопления помещений.

В настоящее время мы предлагаем следующие ветроэлектрические установки:

• Маломощная ВЭС мощностью 200-600 Вт для дачных участков;
• ВЭС мощностью 1000 — 10000 Вт для котеджей, частных домов;
• ВЭС мощностью 10 кВт — 100 кВт для промышленного использования;
• Гибдридныеустановки состоящии из ветрогенератора и солнечных батарей.

Вы можете заказать ветроэлектрические установки для включения в состав системы электроснабжения на базе возобновляемых источников энергии в нашей компании.

В состав выбранной вами системы системы также будет необходимо включить аккумуляторные батареи и, если вы планируете подключать нагрузку переменного тока, инверторы. Нами предлогаются большой выбор оборудования для решения ваших задач.

Лопасти для ветрогенератора

Производительность ветровых турбин в значительной степени зависит от конструкции лопастей. Прежде всего, это их количество и размер, а также материал, из которого изготовлены лопасти для ветряной турбины.

Факторы, влияющие на конструкцию лопастей:

• Даже самый слабый ветер способен приводить в движение большие лопасти. Однако чрезмерная длина может привести к снижению скорости ветрогенератора.
• Увеличение общего количества лопастей делает ветряную турбину более гибкой. То есть, чем больше лопастей, тем лучше начинается вращение. Однако мощность и скорость снижаются, что делает такое устройство непригодным для выработки электроэнергии.
• Диаметр и скорость ветровой турбины влияют на уровень шума турбины.

Количество лопастей должно соответствовать положению установки всей конструкции. В оптимальных условиях правильно подобранные лопасти позволяют достичь максимальной эффективности ветровой турбины.

Типы ветрогенераторов

По мощности и области применения ветрогенераторы бывают

• промышленные (мощность от 500 КВт);
• бытовые (мощность 0-10 КВт).

Устройства с мощностью от 10 до 500 КВт используются крайне редко.

По конструкции бытовые типы ветряков отличаются конструкцией ротора (турбины)

1. С горизонтальной осью. Отличаются системой управления турбины (ротора), она может быть:
   • аэромеханической (на лопастях установлены специальный «закрилышки», которые меняю угол направления ветра: чем больше скорость ветра, тем больше угол атаки лопастей и наоборот). Меняя угол атаки, мы можем управлять турбиной как на малых, так и на больших скоростях для эффективной и правильной работы устройства.
2. с азимутальным приводом (электроника фиксирует скорость и направление ветра, поворачивает или отворачивает турбину от ветра, если скорость ветра превышает номинальную).
3. С вертикальной осью – это малоэффективные устройства, которые не рекомендовано использовать из-за ряда недостатков. Они отличаются типом турбин:
   • ротор Савониуса (Savonius).Их недостатком является коэффициент опережения. Если скорость ветра 10 м/с, то законцовка турбины будет вращаться со скоростью 100 м/с, соответственно, коэффициент опережения – 10. Фактически ветряк не может самостоятельно стартовать, его нужно раскручивать и только после этого он начинает работать. Если этого не делать, то он начет вырабатывать энергию только при скорости ветра 10 м/с и больше.
4. ротор Дарье (Darrieus). Применяются разве что как анемоскопы, так как малоэффективные.

Сейчас широкое применение получили ветрогенераторы с горизонтальной осью вращения (крыльчатые), благодаря тому, что у них коэффициент использования энергии ветрового потока (КИЭВ) легко достигает 30% и больше, а у ветрогенераторов с вертикальной осью вращения КИЭВ составляет около 20%.

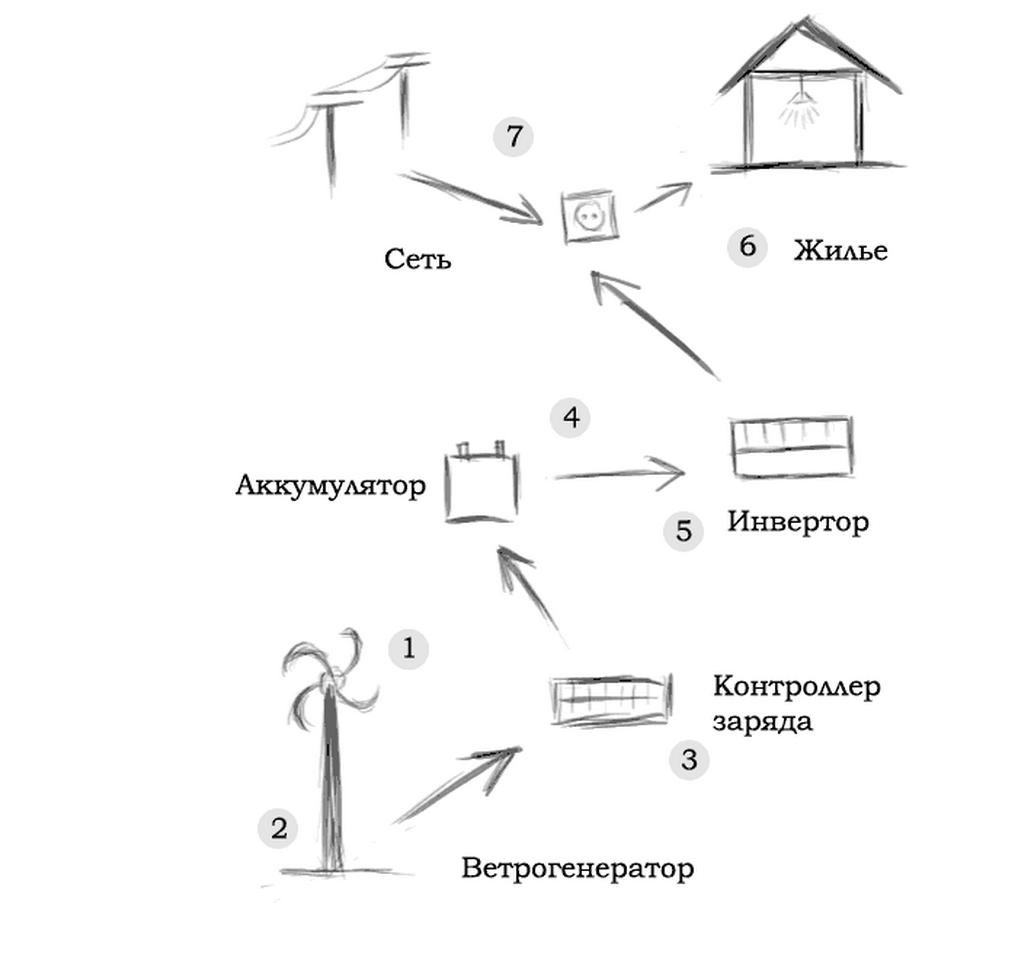

Система бытового энергоснабжения с использованием ветрогенератора похожа на систему с солнечными модулями, в одной системе могут использоваться как ветрогенераторы, так и солнечные модули.

От высоты мачты и диаметра ротора зависит количество выработанной энергии следующим образом: на каждые 10 метров подъёма ветряка добавляется 1 м/с скорости ветра. Чем выше мачта, тем больше вероятность того, что он будет работать максимально эффективно. И та же ситуация с ротором: чем больше диаметр, тем больше выработка энергии.

Значения силы ветрового потока для работы ветряка

1. Скорость ветра для начала вращения лопастей, при котором мощности нет вообще – от 1,5 м/с.
2. Минимальная скорость ветра при которой уже начинается генерация мощности – 3 м/с.
3. Номинальная скорость ветра (для ветрогенераторов украинского производства) – 7-9 м/с.
4. Максимальная скорость ветра, при которой ветрогенератор украинского производства сохраняет свою работоспособность– 52 м/с (200 км/час), что свидетельствует о высоком качестве сборки установки и прочности материалов изготовления.

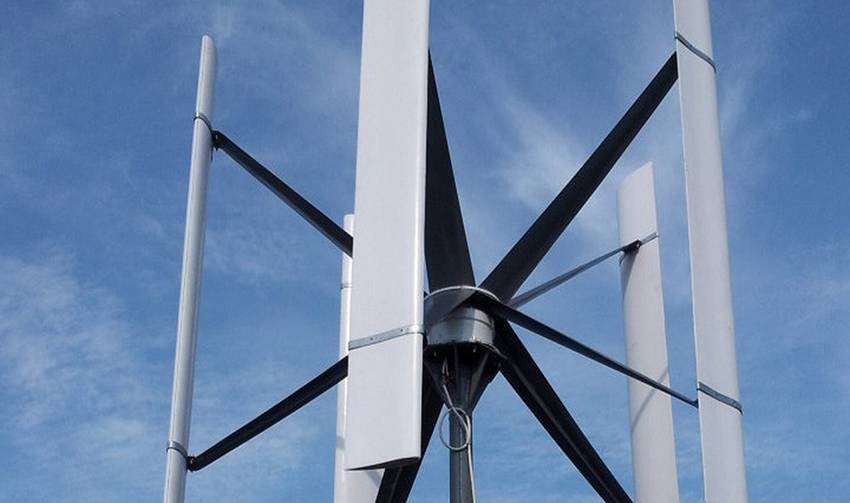

Вертикальные ветряки

Общее устройство вертикальной конструкции состоит из нескольких узлов:

1. Колесо с лопастями, — основной ротор, воспринимающий силу воздушного потока. Назначение – преобразование кинематической энергии ветра в механическую, путём создания крутящего момента на валу.
2. Редуктор, — синхронизирует вращательное движение и создаёт определённую скорость вращения вала генератора.
3. Генератор, — устройство, вырабатывающее электрический ток посредством преобразования крутящего момента в магнитное поле и создания в проводке разности напряжений.
4. Аккумуляторная батарея, — накапливает и выдаёт постоянный ток величиной около 12 Вольт.
5. Инвертор, — устройство, предназначенное для преобразования постоянного тока в переменный со значением 220 Вольт.

На самом деле, электрическая часть более сложная, и включает блок управления, стабилизации, соединения с несколькими потребителями.

Принцип работы

Движущийся с определённой скоростью воздушный поток встречает на своём пути препятствие в виде лопасти ветрогенератора. Ударяясь о поверхность, ветер создаёт на ней давление, под воздействием которого, ротор начинает вращаться и передаёт через редуктор на генератор крутящий момент. Последний начинает вырабатывать электрический ток.

Далее, электроэнергия поступает на контроллер, преобразовывается в постоянный ток и отправляется на подзарядку аккумуляторных батарей. Они, в свою очередь, транслируют поток электричества к потребителю через инвертор. Это устройство, потребляя ток постоянных величин, выдаёт переменное напряжение в 220 Вольт.

Преимущества и недостатки

Достоинства:

1. Малые начальные значения скорости ветра для начала движения ротора ветрогенератора. Для отдельных моделей эти показатели начинаются с 0,3м/сек. Но следует учитывать, что реальная отдача от ветряка начнётся при движении воздушного потока со скоростью не менее 3–5м/сек. Номинальная мощность генератора будет при скоростных показателях, находящихся в диапазоне 10–18 м/сек.
2. Не зависит от направления движения воздушного потока, — конструкция вертикального ветряка способна улавливать ветер под любыми углами атаки ветра.
3. Вертикальный ветрогенератор обладает низким звуковым фоном, — значения, в отличие от горизонтальных конструкций, редко превышают порог в 18–20Дб. Кроме этого, отсутствуют частоты близкие к нижнему порогу, — так называемый инфразвук, который негативно сказывается на здоровье человека. Отсюда следует, что монтаж установок возможен непосредственно рядом с жильём людей.
4. Выработка электромагнитного излучения минимальна и не ощущается окружающими. Конструкция не создаёт опасных и разрушительных вибраций.
5. Вертикальный ветрогенератор не опасен для птиц, в силу того, что он воспринимается ими как единое препятствие, которое надо обогнуть. Для горизонтального устройства, — опасность для пернатых представляют движущиеся лопасти, которые птицы не ассоциируют с препятствием и поэтому сталкиваются с ними.
6. Ветряк на вертикальной оси, благодаря своей конструкции, не требует принудительных механизмов для запуска, — движение ротора начинается при достижении воздушным потоком минимальных значений давления.
7. Работает при любых климатических условиях, может противостоять сильным порывам ветра, вплоть до ураганных значений.
8. Устройство просто в эксплуатации, — несложная система управления и малые текущие расходы, необходимые для поддержания рабочего состояния, делают этот тип ветряка привлекательным для частного использования.

Недостатки:

1. Коэффициент эффективного преобразования ветрового потока у вертикальной конструкции в 2–2,5 раза ниже по сравнению с горизонтальным устройством.
2. Вертикальный ветрогенератор обладает большей материалоёмкостью, нежели конструкции, выполненные по другим схемам.
3. С определённого значения мощности, некоторые конструкции сильно увеличиваются в размерах, что негативно сказывается на планировке полезной площади участка.

Как работает турбина ветрогенератора?

Принцип работы ветрогенератора подобен функционированию турбин самолета. Отличие лишь в том, что лопасти ветряка вращаются на месте под воздействием порывов ветра. Ввиду своего гигантского размера, они эффективно поглощают энергию ветра, которая затем преобразуется в электричество.

Лопасти винта имеют специальную форму, позволяющую им с легкостью реагировать на движение воздушных масс. Потоки проходящего воздуха заставляют винт вращаться, причем вам может показаться, что скорость вращения довольно мала. Но затем, с помощью передаточных механизмов, вращение винта приводит в движение шестерни меньшего размера, скорость которых уже заметно выше.

Данные приспособления разгоняют вал привода до частоты оборотов, достаточной для успешного завершения преобразования энергии ветра в электричество.

Для получения наибольшей электрической мощности на выходе генератора, винты ветряков устанавливаются на максимально возможной высоте. Лопасти винтов обычно достигают 70 м. или 230 футов в диаметре, что в 30 раз превышает размах крыльев орла.

Большой размер и охват лопастей делает возможным многократное преумножение силы ветра. Поэтому, даже легкий порыв, захваченный внешний краем винта, может привести последний в движение.

https://youtube.com/watch?v=_ZSPXSJEy24

Минусы ветровых электростанций

Идеальных устройств не существует в принципе. Это касается и ветровых установок, обладающих специфическими недостатками:

Существенные инвестиционные вложения в ветряные электростанции на первоначальном этапе. Хотя они и снижаются, их нельзя полностью сбрасывать со счетов при планировании.
Непостоянство и непредсказуемость силы и направления ветровых потоков, вызывающих колебания в количестве выработанной энергии. Иногда ветер может отсутствовать в течение нескольких дней, и потребители полностью остаются без электричества.
Движущиеся элементы ветряных установок нередко убивают пролетающих рядом птиц и летучих мышей. Особую опасность они представляют в периоды массовых миграций. Таким образом, определенный вред экологии все-таки наносится, хотя он и не носит системного характера.
Работа ветрогенераторов сопровождается постоянными шумами низкой частоты и практически неслышным инфразвуков. Эти минусы ветряных электростанций, превращаясь в отрицательные факторы, негативно воздействуют на человека, вызывая усталость и дискомфорт. В некоторых случаях лопасти, вращаясь с высокой скоростью, могут привести к радиолокационным помехам, искажению телевизионных сигналов.
Затраты на размещение достаточно высокие из-за дорогой аренды земли

При использовании большого количества ветровых электростанций, этот фактор приобретает важное значение в расчетах себестоимости электроэнергии.

Газотурбинная электростанция (ГТЭС)

Геотермальные электростанции (ГТЭС)

Волновая электростанция (ВЭС)

Портативная солнечная электростанция

Приливные электростанции (ПЭС)

Ветрогенераторы и электростанции своими руками

Устройство ветряного генератора

Различные варианты ветрогенераторов значительно отличаются друг от друга.

На приведенной схеме представлено внутреннее устройство классического горизонтального ветряного генератора. Такие модели наиболее часто используются как в промышленности, так и в быту

Промышленные устройства представляют собой сложную многометровую конструкцию, для установки которой требуется фундамент, в то время как бытовая модель может состоять из минимума компонентов (электродвигателя постоянного тока 3-12В, электроконденсатора 1000 мкФ 6В, кремниевого выпрямительного диода).

Типовая установка включает в себя следующие составные части:

• генератор переменного тока (мощность зависит от скорости ветровых потоков);
• лопасти, которые передают вращение к валу генератора (часто они дополнительно оснащены редукторами, стабилизаторами скорости вращения ротора);
• мачта ветряка, к которой крепятся лопасти (чем выше находятся эти элементы, тем большее количество ветровой энергии они могут получить);
• аккумуляторы, накапливающие энергию, что позволяет использовать ее при небольшом ветровом потоке или его полном отсутствии. Батарея также выполняет функцию стабилизации электрической энергии, поступившей от генератора;
• контроллер – преобразователь переменного напряжения, полученного с генератора, в постоянное, которое применяется для заряда батареи. Управление контроллером осуществляется поворотом лопастей, что позволяет учитывать, куда движутся потоки воздуха;
• АВР – устройство автоматического переключения, связывающее ветрогенератор с другими источниками энергии (солнечными панелями, электросетью);
• датчик направления ветров – прибор, облегчающий лопастям поиск ветрового потока;
• инвертор для преобразования постоянного тока из аккумуляторов в переменное напряжение, которое применяется в электрокоммуникациях.

Для более полного удовлетворения пользовательских потребностей прибор может быть снабжен различными типами инверторов:

• приспособления с инвертормодифицированной синусоидой, выдающей квадратную синусоиду. Устройства этого типа подойдут для ТЭНов, ламп накаливания и иных приборов, нетребовательных к качеству сети;
• инверторы трехфазного напряжения, рассчитанные для трехфазных электросетей;
• установки с чистой синусоидой, которые производят энергию для более чувствительной техники;
• инверторы сетевые, способные функционировать без батарей. Подобные устройства предназначены для схем, предполагающих попадание электрической энергии непосредственно в общую сеть.

При выборе моделей следует обязательно обращать внимание на разновидность инвертора

Виды оборудования

Существуют две группы ветряных турбин, которые отличаются осью вращения рабочего колеса:

• . Они напоминают пропеллер. Лопасти этих устройств вращаются вокруг вертикальной оси. Вертикальные турбины бывают разных конструкций.

Принципиальная разница между двумя типами конструкций заключается в необходимости выравнивания горизонтальных турбин по направлению ветра, в то время как к вертикальным ветрогенераторам такие требования не предъявляются. Кроме того, для горизонтальных турбин обязательна высокая мачта, так как расположение на большей высоте позволяет интенсивнее воздействовать ветровому потоку на ротор. Вертикальные конструкции требуют меньшей высоты над землей.

В то же время, эффективность горизонтальных ветровых турбин обычно выше, чем вертикальных. Это связано с тем, что лопасти вертикального ротора оказывают балансирующее воздействие как на рабочие части, так и на задние стороны. Снижение балансирующего эффекта потока на задней стороне лопастей является важным вопросом для конструкторов, пытающихся разработать наиболее удачную форму рабочего колеса.

Существуют прототипы, демонстрирующие высокую эффективность потока, но широкого производства таких устройств пока не предвидится.

Общая композиция почти такая же, единственное отличие — тип ветряной турбины.

Горизонтальные ветрогенераторы

Турбины с горизонтальной осью вращения имеют в основном такую же конструкцию. Они состоят из горизонтального вала с хвостом и ротором на противоположных концах. Вал может свободно вращаться вокруг вертикальной оси, что необходимо для позиционирования ротора по направлению ветра. Это делается автоматически хвостом. Ротор — это своего рода пропеллер, который вращается, когда ветер дует на лопасти.

Принципиальной разницы между различными моделями горизонтальных ветряных турбин нет. Они различаются по типу лезвий:

Первые изготавливаются из прочного материала, а вторые состоят из жесткого каркаса, обтянутого плотной тканью или аналогичным материалом. Кроме того, существуют модели с различными формами лезвий:

• В форме прямого лезвия,
• спираль Архимеда.

Существуют модели парусов, разработанные для максимального использования ветрового потока. Они не имеют вращающихся частей, поверхность паруса создает давление на поршневую систему, которая взаимодействует с генератором.

Ротор в горизонтальном исполнении должен быть установлен на высокой мачте. Это повышает эффективность выработки энергии ветра, но усложняет установку и обслуживание. Мачта должна иметь жесткие опоры и крепления, чтобы выдерживать сильные порывы ветра. Высота мачты должна быть выбрана таким образом, чтобы ветровая турбина возвышалась над всеми соседними зданиями и сооружениями. В то же время место установки выбирается на такой высоте, которая уменьшает высоту мачты и облегчает монтаж.

Компас выбора

В первую очередь, надо чётко знать, что тебе надо, какую желаемую мощность ожидаешь получить от своей установки, какие погодные условия местности и после всего переходить к детальному знакомству с тем или иным типом ветряка. А различные виды ветрогенераторов выдают совершенно разные результаты своей работы. В данной публикации вы узнаете, какие типы ветрогенераторов существуют на сегодняшний день, и вам нетрудно после знакомства с ними сделать правильный выбор.

Для скромных аппетитов подходящим выбором будет так называемый ортогональный ветрогенератор, который может подойти к применению в той местности, где бывают очень слабые дуновения ветерка. Он имеет несколько параллельных к оси лопастей, расположенных на некотором расстоянии от неё. (см. фото).

Итак, ветрогенераторы по своему виду различаются по:

• количеству лопастей,
• материалам, из которых изготовлены лопасти,
• расположению оси вращения к поверхности земли,
• шаговому признаку винта.

По числу лопастей они бывают одно-двух-трёх и многолопастные. Последние начинают своё вращение при малейшем движении воздуха, но применимы лишь для таких целей, где сам факт вращения важен, а не вырабатываемая электроэнергия. То есть, они незаменимы, скажем, при перекачке воды из глубоких колодцев.

По материалам, из чего сделаны лопасти, различают жёсткие и парусные ветрогенераторы. Парусные намного дешевле жёстких, сделанных из стеклопластика, или из металла, но в ходе эксплуатации можно замучиться ремонтировать их.

По расположению оси вращения к поверхности почвы различают горизонтальные ветрогенераторы и вертикальные. Их отличия настолько деликатны, что при разных условиях они меняются местами в своём превосходстве. С вертикальной осью ветряки сразу схватывают малейшие дуновения ветерка, не требуют флюгера, но они менее мощные, чем горизонтальные.

По шаговому признаку винта ветрогенераторы бывают с изменяемым и фиксированным шагом. Изменяемый шаг, бесспорно, даёт возможность увеличить скорость вращения, но какова конструкция! Она сложна, увеличивает вес ветряка, то есть, потребует неисчислимых лишних затрат. Куда более прост и надёжен фиксированный шаг.
Таков, вкратце, ваш компас, чтобы не заблудиться в выборе.

Нужно еще привести список некоторых терминов и сокращений, которые будут использованы в дальнейшемю

• КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
• КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
• Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
• Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
• Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
• Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
• Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
• Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
• Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
• Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
• Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
• Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.
