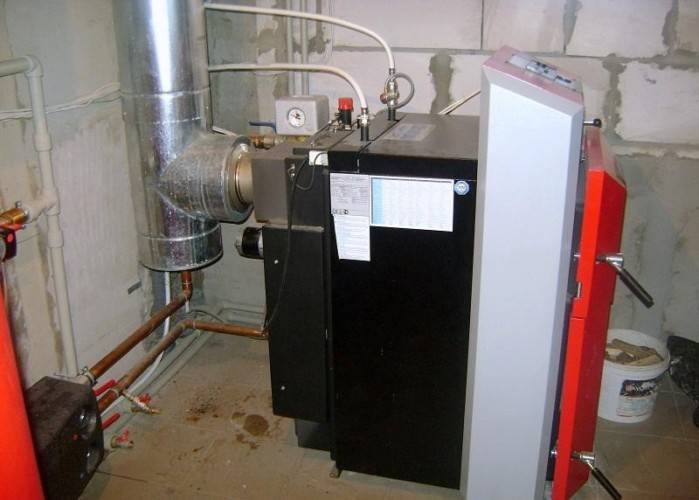

Установка котла на твердом топливе: разбор нюансов монтажа котла своими руками

Как правильно подключить прибор к отопительной сети

В описанной конструкции чаще используют принудительную схему обвязки посредством двух патрубков. Первый подключают к подающему контуру, а второй — к обратному.

Порядок действий выглядит следующим образом:

• Оба патрубка обвязывают льняной паклей. Обмотку покрывают герметиком.
• Сверху устанавливают уголок, прикручивают бочонок с ниппелем.
• Все детали плотно стыкуют и подключают к крану, участки с резьбой обрабатывают герметиком.
• Водяной контур подсоединяют к трубам для циркуляции теплоносителя посредством муфты и гайки.

Перед запуском отопительной системы выполняют тестовую проверку, чтобы убедиться в отсутствии протечек.

Обвязка твердотопливного котла с электрическим или газовым котлом

В систему отопления может быть включен целый набор нагревательных приборов, задача которых дополнять друг друга при необходимости. Котлы на угле или на дровах используются в качестве основного источника отопительного агрегата, тогда как электрический или газовый агрегат выполняют вспомогательные функции.

Подключение электрокотла к твердотопливному котлу осуществляется с целью объединить все основные агрегаты в единую автоматизированную систему отопления.

Электрическое нагревательное устройство одновременно служит и пусковым механизмом для твердотопливного котла.

Присоединение осуществляется через буферную емкость, которая играет роль гидроразделителя и теплоаккумулятора. Затухание пламени в топке котла приводит к тому, что температура теплоносителя в расширительной емкости начнет опускаться, следовательно, автоматически включается электрический подогрев. При возобновлении работы основного котла, происходит обратный процесс. Разогретый теплоноситель поступает обратно на датчик и электронагреватель отключается. Какой должен работать прибор, решает автоматика.

Примерная схема приведена на рисунке ниже

Система жизнеспособна и высокоэффективна, однако, такой комплект нагревательных приборов имеет очень высокую стоимость. В основном подобная схема используется для обогрева жилых зданий большой площади.

Преимущества и недостатки газового отопления

Газ является одним из самых дешёвых видов топлива. Вот почему газовые котлы до сих пор являются самыми популярными. К плюсам такого способа обогрева помещения относят следующие факты:

• высокий коэффициент полезного действия;
• простое использование;
• экологическая безопасность;
• относительная дешевизна топлива;
• долговременная эксплуатация (20–40 лет).

Есть у газового отопления и минусы. В частности:

• оборудование должно иметь лицензию, которую выдаёт газовая служба. Без такого документа эксплуатировать агрегат нельзя;
• котёл нужно установить в отдельном помещении, что не всегда возможно;
• существует необходимость в дымоходе;
• требуется подключение к электрической сети;
• при неправильном обращении с газовым котлом может возникнуть пожар.

Но все эти дополнительные сложности вполне оправдываются экономией, которую обеспечивает газ по сравнению с другими видами топлива. Любым другим способом отапливать помещение менее выгодно: дрова и уголь необходимы в большом количестве, жидкое топливо (бензин, керосин) – слишком дорогое, а у электрических тэнов коэффициент полезного действия ниже, а стоимость тепловой энергии — намного выше.

Газовый котёл считается самым экономичным отопительным прибором

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

• Площадь не менее 4 м2.
• Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
• Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
• От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
• Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
• С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
• Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
• В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
• Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
• В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон). Чтобы котел было проще выставить, полы делаются строго по уровню

Чтобы котел было проще выставить, полы делаются строго по уровню

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

• свой фундамент;
• бетонированное основание;
• наличие принудительной вентиляции;
• двери обязательно должны открываться наружу;
• размеры котельной рассчитываются по вышеуказанным нормам;
• в одной и той же котельной разрешается установка не более двух газовых котлов;
• наличие правильно обустроенного дымохода;
• к нему должен быть обеспечен свободный доступ для прочистки и других операций;
• для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
• подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Схемы обвязки

Обвязку газового котла отопления своими руками чаще всего выполняют по классическому методу. То есть сначала вода начинает движение по подающему трубопроводу вверх. Дальше теплоноситель попадает в стояки, где установлены специальные приборы, которые полностью не размыкают стояк.

Уровень тепла регулируется радиаторами, которые имеют в своём составе дроссель и перемычки. Обязательно на второй линии подводки нужно установить отсекающий вентиль, а в верхней части контура расширительного бака разместить воздухоотводчик. Обратно теплоноситель уже возвращается по нижнему уровню подводки.

Чтобы выполнить обвязку двухконтурного котла самому, необходимо подготовить некоторые приспособления, которые понадобятся в процессе работ:

• термоголовка или клапан для распределения;
• насос для внутренней циркуляции;
• краны: сливные и шаровые;
• расширительный бак;
• балансировочный кран;
• проходной фильтр;
• крепёжные детали;
• клапаны: обратный и воздушный.
• тройник и уголки.

Обычно этот метод используют в несложных системах отопления небольших квартир и домов.

Особенность таких отопительных агрегатов заключается в том, что управление происходит автоматически. Для отдельных помещений можно выбирать индивидуальный температурный режим, датчики системы полностью контролируют этот процесс.

Однако и у такой схемы обвязки есть свои отрицательные стороны, а именно:

• дороговизна комплектующих;
• сложная схема обвязки, которая не под силу обычному человеку — непрофессионалу;
• высокие цены на сервисное обслуживание;
• постоянная балансировка деталей.

Если в вашем доме очень сложная система отопления, например, есть «тёплый пол» и радиаторы, то в движении теплоносителя возникает некая несогласованность. Поэтому в схему обвязки обязательно включается гидравлическая развязка. Она образует несколько контуров движения воды — общий и котловой.

Чтобы гидроизолировать контуры между собой, используют дополнительный теплообменник. Это необходимо, если Вы совмещаете системы закрытого и открытого типа. Такие установки раздельного типа должны иметь собственный циркуляционный насос, подпитывающие и сливные краны, систему безопасности.

Особенности монтажа котла на твёрдом топливе

В соответствии со всеми правилами размещается отопительный агрегат. Аппарат обвязывается и запускается. Работы по монтажу включают установку и подключение аппарата к системе.

Нужно помнить, что монтаж котла на твёрдом топливе должен производиться на высокопрофессиональном уровне. Ведь от качества установки зависят такие параметры работы агрегата при эксплуатации:

• Длительность работы.
• Эффективность.
• Экономичный расход топлива.

Расчёты, необходимые для монтажа

Котельное оборудование является сложной современной техникой, поэтому требуется консультация профессионала, прежде чем приступить к работам самостоятельно.

Помните, что ошибки при выполнении монтажа способны привести не только к малоэффективной работе агрегата, но и к чревато последствиями аварийной ситуации.

Таким образом, монтажные работы по установке котла для твёрдого топлива должны выполняться руками человека, который обладает определёнными знаниями и навыками. Работа требует расчётов уклонов, монтажа труб.

Помните, что дымоход не входит в комплектацию, поэтому возникает необходимость в учёте технических данных оборудования.

Предварительно производится расчёт параметров котельной для котла, а также его мощности. При выборе они будут нужны.

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

• традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
• электродный с выносным щитком управления;
• индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Алгоритм работы системы выглядит так:

1. ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
2. Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
3. Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
4. Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
5. После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
6. Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь.

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

• основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
• слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
• наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
• в основную емкость врезают патрубки для подвода и отвода теплоносителя;
• в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
• термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

• накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
• предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

• горячее водоснабжение в доме;
• использовать его вместо электрокотла, если установить в него электрические нагреватели.

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

1. Затопили котел.
2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
5. Затем она поступает в котел.
6. Закончилось топливо — потух котел.
7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Материалы и инструменты

Чтобы соорудить газовый котёл, подготовьте следующие материалы и инструменты:

• электрическую дрель;
• пассатижи;
• уровень;
• угол;
• рулетку;
• трубу металлическую;
• стальной лист;
• трубу газопроводную;
• дверцы для создания топки;
• кирпич красный;
• арматуру;
• глину;
• оцинкованную жесть;
• сварочный инструмент;
• термостат;
• автоматику;
• дефлектор.

Если с большей частью вышеперечисленного всё понятно, то правильно подобрать автоматику, дефлектор и термостат — не самая простая задача. На что ориентироваться при их выборе:

термостаты бывают проводными и беспроводными. Первые стоят чуть дешевле вторых. Выбирайте программируемые модели, с их помощью проще контролировать и регулировать температуру котла. Конструктивно термостат состоит из двух устройств. Одно размещают в комнате, другое — на фасаде котла. Когда температура в помещении падает, термостат запускает отопитель в работу

Обратите внимание на отечественные модели устройств. Они ничем не уступают дорогим зарубежным аналогам;. в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан

в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан

Эти устройства продаются отдельно. Для нормальной работы отопителя нужны все перечисленные устройства. Не выбирайте самые дешёвые или слишком дорогие модели. Остановитесь на средней цене;

дефлектор обеспечивает хорошую вытяжку. Его устанавливают его сверху дымоходной трубы. Для самодельного газового котла подойдёт модель в виде конусообразного зонтика из нержавеющей стали.

Тонкости установки твердотопливных котлов

Схема обвязки котла принимается в соответствии с особенностями отапливаемого объекта.

Реализовать её можно одним из следующих вариантов:

• котёл в открытой отопительной системе с естественной циркуляцией и радиаторами;
• котёл в закрытой системе с принудительной циркуляцией и радиаторами;
• котёл с термоаккумулятором в закрытой принудительной системе с радиаторами;
• котёл с термоаккумулятором в закрытой системе с принудительной циркуляцией и тёплыми полами;
• котёл с радиаторами и тёплыми полами в составе системы с принудительной циркуляцией.

Обвязка твердотопливного котла должна оснащаться системой безопасности. Последняя включает:

• тепловой аккумулятор или буферную ёмкость;
• трёхходовой клапан для подмеса холодной воды;
• термостат в системе управления.

Группа безопасности котла на твёрдом топливе

Непосредственно перед установкой котла на твёрдом топливе необходимо выполнить его визуальный осмотр и тестовую протопку на открытом воздухе на протяжении около 1 часа при максимальной загрузке камеры сгорания.

Согласно требованиями СНиП после подключения котла следует провести гидравлическое испытание системы под давлением с выдержкой 24 часа.

Для этого нужно:

• подключить воду, открыть все краны и запорную арматуру;
• поднять давление в системе до 1,3 атм (регулировочным вентилем);
• убедиться в отсутствии протечек, в особенности в местах сварных и резьбовых соединений.

Если монтаж, обвязка и подключение котла выполнены правильно, потерь давления и утечек теплоносителя не будет. В этом случае можно приступать к ревизии самого котла:

• проверка установки колосников и шамотки; Проверка шамотки и колосников котла
• установка растопочной заслонки в крайнее положение для обеспечения оптимальной тяги;
• проверка качества монтажа заглушек, дверцы камеры сгорания и прочих элементов конструкции котла.

Обвязка твердотопливного котла отопления. Назначение. Элементы

Самое главное назначение обвязки – обеспечить эффективную, безопасную, экономичную работу котла. Это значит:

• защищать оборудование от перегрева, перепадов резких давления, поддерживать наиболее приемлемую температуру;
• контролировать количество теплоносителя в системе, отводить избыточную жидкость, пар излишний;
• выводить воздух из системы;
• распределительная функция – разделять теплоноситель между всеми потребителями тепла в системе.

Элементы обвязки твердотопливного котла и их правильная установка тем способом или иным работают на безопасность отопительного оборудования. К числу основных относятся:

1. группа безопасности (манометр, воздухоотводчик, предохранительный клапан);
2. расширительный бак;
3. теплоаккумулятор;
4. смесительный клапан трехходовой.

Котел отопления

Правила обвязки, которые нужно соблюдать при самостоятельном подключении системы отопления на твердом топливе:

• чтобы избежать появления конденсата, температурная разница подачи и обратки не должна превышать 20 ⁰С;
• следует установить приборы защитные, которые будут регулировать давление теплоносителя по всему контуру;
• также рекомендуется включить в обвязку автоматические приборы, отвечающие за регулировку мощности, температуры жидкости в системе.

Эти правила лучше всего действуют в системах с движением теплоносителя принудительным. Кратко рассмотрим схемы обвязки твердотопливных котлов. Но перед этим несколько слов о группе безопасности в системе отопления.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Схема обвязки без насоса

При отсутствии электроснабжения или нестабильной работе сети сооружают отопительный контур с естественной циркуляцией теплоносителя. Другое название – гравитационный. Он не нуждается в насосе, а значит, является энергонезависимым.

Принцип работы

Движение теплоносителя по трубам обеспечивает конвекция – стремление менее плотной нагретой среды перемещаться вверх под действием архимедовой силы. Горячую воду вытесняет из котлового бака в подачу более холодная, поступающая из «обратки».

Схема обвязки твердотопливного котла без насоса.

Необходимые инструменты и расходники

Для монтажа понадобятся:

• перфоратор;
• уровни – реечный и ватерпас;
• рулетка;
• разводной ключ «попугай»;
• отвертки, плоскогубцы;
• для полипропиленового контура – специальный нагреватель для сварки пластмассовых деталей.

Нужны материалы:

• кронштейны для крепления труб и радиаторов;
• дюбели;
• пакля или сантехнический лен (ФУМ-лента не подходит из-за высокой температуры транспортируемой среды).

После нагрева объем теплоносителя увеличится. Для компенсации в систему врезают расширительный бачок.

Также нужны радиаторы, трубы, муфты и другие фитинги.

Как сделать

Чтобы создать конвекцию и свести к минимуму гидравлическое сопротивление контура, его строят по следующим правилам:

1. Котел располагают хотя бы на 0,5 м ниже радиаторов. В разных помещениях отметки на одной высоте делают с помощью ватерпаса.
2. Первый участок от подающего патрубка прибора делают вертикальным до потолка. Это разгонный коллектор, он создает сильный конвекционный напор. Опуск делают вдоль угла того помещения, где находится первый радиатор.
3. Применяют большие трубы – с внутренним диаметром 30-40 мм. С увеличением этого параметра снижается гидравлическое сопротивление.
4. Горизонтальные участки монтируют с большим уклоном – 1 см/м. Это облегчит сток холодной жидкости обратно к котлу.

Котел располагают так, чтобы уменьшить гидравлическое сопротивление.

Расширительный бак размещают в самой верхней его точке. Чтобы не нарушать эстетики, резервуар часто устанавливают на чердаке. В таком случае изделие нужно утеплить.

Минусы

Гравитационная система имеет ряд недостатков:

1. Длина контура не может превышать 30 м.
2. Тепло распределяется неравномерно, дальние от котла радиаторы холоднее ближних.
3. Из-за существенного перепада температур на «подаче» и «обратке» отопитель испытывает высокие нагрузки.
4. Нужны трубы большого диаметра, что приводит к удорожанию проекта и увеличению объема воды.
5. Через открытый расширительный бачок в рабочую среду поступает кислород, вызывающий коррозию металлических поверхностей и завоздушивание контура.
6. Невозможна эксплуатация прибора в режиме малой производительности, что требуется в межсезонье.

Требования к помещению

Твердотопливные котлы устанавливаются в помещении с низким уровнем влажности. Параметры котельной определяется количеством и параметрами оборудования. Как правило, достаточно площади в 7-8 квадратных метров. Ещё следует определиться с местом хранения топлива. Оно должно быть защищено от атмосферных воздействий.

Стены помещения, где будет устанавливаться котёл, покрываются толстым слоем штукатурки, асбестом и листовым железом

Нужно обратить внимание и на потолок. Если он не защищён от воздействия высоких температур, верхняя часть помещения должна находиться на расстоянии не менее 120 см

Есть ещё несколько требований:

• котёл должен располагаться на огнеупорном помосте толщиной 7-10 см;
• обязательно наличие у основания кирпичной кладки и стального листа;
• допускается применение цементной стяжки толщиной 5-8 см;
• от топочной камеры обустраивается зона безопасности – 40-50 см.

Наличие вентиляции в помещении котельной обязательно. Она призвана выполнять несколько важных функций:

• обеспечивать поступление воздушных масс, необходимых для процесса горения;
• удалять из помещения вредные газы, которые образуются при горении топлива;
• создавать равное количество удалённого и приточного воздуха.

В помещении должно быть оборудовано два отверстия: приточное и вытяжное.

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

• камера для сгорания топлива;
• дымоход;
• камера для сбора золы;
• змеевик или теплообменник.

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

• температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
• манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
• для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
• циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.
