Расчет давления
Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:
H=(R*L +Z’)/p*g.
Здесь присутствуют такие величины и значения:
R
-показатель сопротивления, касательно прямого участка трубопровода.
L
— длина самого трубопровода.
Z
— сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).
p
— показатель плотности носителя тепла при конкретной температуре.
g
— показатель ускорения, относительно свободного падения.
При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:
H=R*L*ZF
Здесь присутствуют следующие параметры:
R
-сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.
В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.
L
— общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.
ZF
— коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:
- если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
- когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;
Пример расчёта
Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.
Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.
Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:
0,015*49*1,3=0,9555.
Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией
А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления
Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.
Когда нужно купить циркуляционный насос?
Агрегаты с циркуляционной системой работы регулируют скорость потока жидкости в системе. Такие элементы используются для автономных систем отопления. Если в центральной системе отопления эту функцию выполняют промышленное оборудование, для автономной системы отопления требуется дополнительное оснащение.
Эксперты выделяют следующие условия, когда необходимо использовать циркуляционные насосы:
- больше 2-х контуров;
- наличие в доме сложных систем контуров. Например, если в частном помещении предусмотрен теплый пол;
- нужно обогревать большую площадь или несколько этажей;
- если котел установлен не на уровне этажей, например, в подвале;
- в радиаторах системы наблюдаются температурные несоответствия;
- существенная разница между входящим и обратным потоками.
Циркуляционные насосы для отопления способны создавать и поддерживать оптимальную скорость движения воды в системе. Такая организация в теплоносителе гарантирует равномерное распределение теплоносителя по всем фрагментам контура.
Перед владельцем частного дома стоит задача правильной организации циркуляционного насоса, в результате чего температурная разница на выходе и входе не будет превышать 10 градусов. Такой подход не просто гарантирует прогрев всей отопительной системы, но и увеличение срока эксплуатации котла. В энергосберегающем режиме вы можете экономить на коммунальных услугах с автономным отоплением частного дома. Правильный выбор циркуляционных насосов гарантирует энергоэффективность, поддержание оптимального температурного режима.
Что учитывают при выборе правильного расположения
При установке прибора в контур учитывается:
- верная ориентация (указывается в инструкции, горизонтально или вертикально);
- правильная обвязка (правильно подобранный комплект дополнительных устройств);
- если присутствует две и более веток, то оптимальным вариантом является установка отдельного насоса на каждую (в этом случае удаётся сразу достигать равной температуры в помещениях по каждой ветке и экономнее расходовать топливо).
Где лучше установить: подача или обратка
Профессионалы рекомендуют ставить насос перед первым ответвлением контура. Прибор рассчитан на температуру перекачиваемой жидкости до 115°С, поэтому выбор трубы подачи или обратки не принципиален.
Это значимо при установке в систему с паровым котлом, так как на выходе теплоноситель имеет температуру выше 100°С, что неприемлемо. На трубе обратной подачи температура устанавливается в пределах нормы.
Обратка — единственный вариант для котлов на твёрдом топливе за исключением систем с автоматизированным контролем.
Важно! Котлы без автоматики часто перегревают теплоноситель до кипения, поэтому в насос, установленный в подачу, попадает пар. Это приводит к почти полной остановке движения жидкости по контуру и аварийной ситуации, даже взрыву. Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья
Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья
Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья.
Как правильно выбрать место для установки
Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°
, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.
Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно
Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.
Система отопления с двухконтурным котлом и теплым полом
В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.
Как правильно установить насос своими руками в частном доме
Один из важнейших моментов — направление ротора. Если установка вертикальная, систему почти наверняка придётся переделывать. А также учитывают ток жидкости по трубам. Для этого на устройстве есть стрелка.
Принцип монтажа не имеет значения. Изучите инструкцию на возможность использования в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.
Правильная схема установки

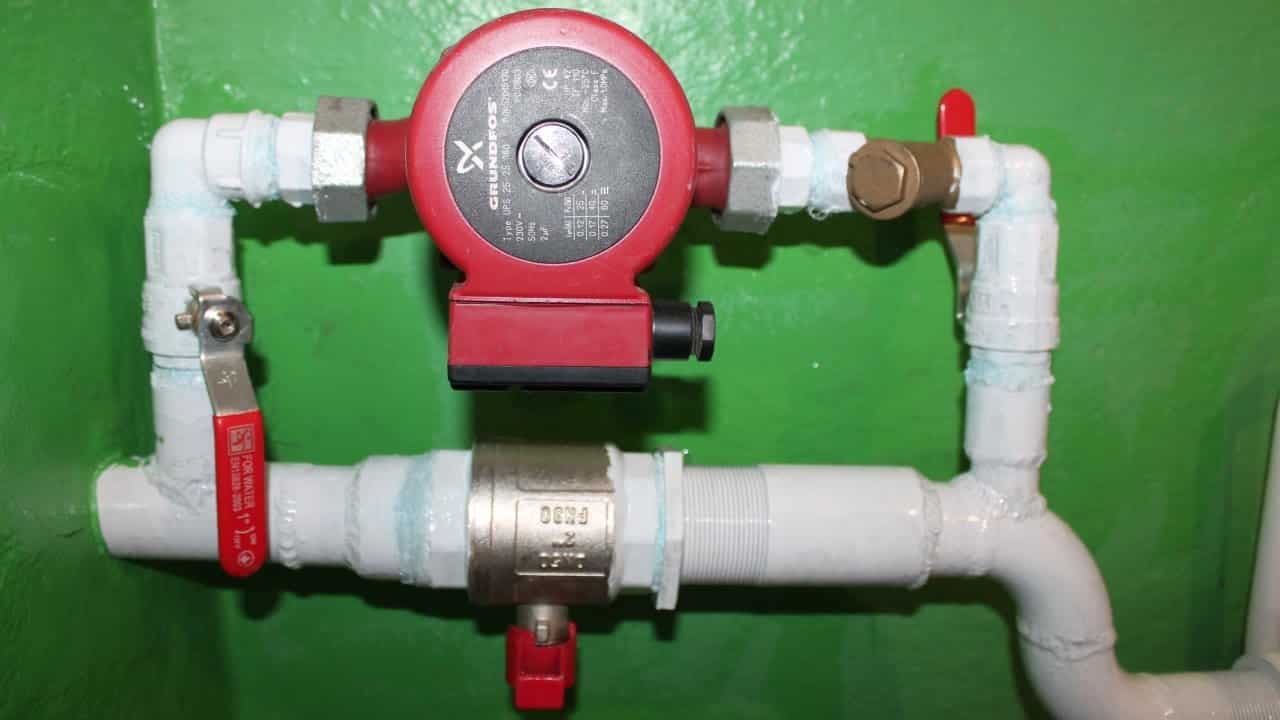

Часто используется установка насоса на байпас. Он позволяет системе работать при отключении электроэнергии. Это также касается возникновения неисправностей с циркулятором, разрешая замену деталей без слива воды.
Фото 1. Схема отопительной системы. Цифрой девять указано место установки циркуляционного насоса.
Для установки потребуются:
- насос;
- накидные гайки или фланцевые соединения (входят в комплект);
- фильтр;
- отсекающие краны;
- байпас и вентиль для него.
Для установки потребуется некоторое пространство. В зависимости от особенностей здания, может понадобиться разработка проекта.
При создании обвязки с принудительной циркуляцией воды рекомендуется монтировать специальный участок трубы, разработанный для насоса. Они нечасто встречаются, но значительно облегчают работу. По той же причине следует искать собранное устройство. В противном случае придётся пригласить специалиста или заняться процессом самостоятельно. Принцип сборки зависит от креплений и материала. Последний делит приборы на два вида: металлические, требующие сложной сварки, и пластиковые.
Монтаж редко занимает больше часа. Это не касается стальных труб, которым требуется создание сложных соединений. При установке не ошибитесь с расчётами длин. Работы заключаются в следующем:
- Подготовка: подбор комплектующих и их покупка.
- Выбор инструментов: понадобятся ключи, герметик, возможно, сварочный аппарат.
- Сначала на паклю запаковывают три узла: два для насоса и один для крана. Первые отличаются присутствием фильтра. Последний ставят в нижней части, объединяя патрубок и сгон. Его прикладывают, намечая место монтажа. И также продумывают точки стыка.
- Затем собирают петлю, не полностью закручивая гайки. На этом этапе проводят замеры, определяя характеристики узла.
- Обрезанные части трубопровода размещают по общей оси на произвольных упорах. Петлю затягивают, затем конструкцию сваривают. Перед следующим шагом рекомендуется снять насос, чтобы не повредить.
- Скрепляют низ, состыковывая сгон. Запаковав последний, насос возвращают на место. Ротор выравнивают по горизонтальной оси. Гайки затягивают, фиксируя положение конструкции. Стыки промазывают герметиком и переходят к электрической части процесса, если она требуется.
Окончив монтаж, нельзя сразу делать проверку. Сначала обвязку заполняют теплоносителем. Чтобы в это время в петле не собрался воздух, откройте кран. Этот шаг необязателен, если есть газоотвод. Когда из отверстия потечёт вода, его перекрывают. Полностью заполнив трубы, делают повторную процедуру. Затем всё вновь обтягивают, смазывают герметиком и приступают к эксплуатации.
Неисправности насоса циркуляционного насоса – причины поломок
Существует ряд типичных неисправностей, с которыми чаще всего сталкиваются владельцы циркуляционных насосов. Среди них выделяется:
- Агрегат издает шум, но нет вращения – причиной подобной проблемы чаще всего является окисление вала мотора из-за длительного простоя агрегата;
- Насос не вращается и не издает шума – проблема связана с отсутствием электропитания или слишком низким напряжением в сети. Чтобы разобраться в поломке, нужно воспользоваться тестером и проверить напряжение на клеммах;
- Прибор запускается, но через пару минут отключается – причина кроется в скоплении накипи между ротором и статором. Решить проблему можно путем демонтажа мотора и его тщательной очистки от известняка;
- Агрегата начал сильно гудеть при запуске – неисправность связана с воздушными пробками в определенной части трубопровода;
- Оборудование создает сильную вибрацию – проблема связана с полным износом подшипника, который отвечает за вращение рабочего колеса. Устранить поломку можно путем замены изношенной детали.
Отремонтировать прибор достаточно просто в домашних условиях. Ниже рассмотрим способы устранения каждой из поломок более подробно.
Виды и характеристики
Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.
Существует две основные разновидности циркуляционных насосов:
С мокрым ротором
Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;
С сухим ротором
Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.
Насосы: 1-С мокрым ротором 2-С сухим ротором
Основные технические характеристики циркуляционных насосов:
- Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
- Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
- Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
- Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
- Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
- Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.
Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.
Подключение циркуляционного насоса к электросети
Существует несколько способов подключить электропитание к аппарату:
- через обычный дифференциальный автомат;
- с управлением от термостата;
- присоединение к сети совместно с блоком бесперебойного питания (ИБП);
- запитка агрегата от автоматики котла.
Предостережение. Зачастую домовладельцы просто включают насос в обычную розетку, присоединив провода к купленной вилке. Мы не можем рекомендовать подобный подход, потому что подключение без заземления и страховочного автомата опасно. В случае неполадки с аппаратом или заливки его водой вы рискуете получить удар током.
Схема с дифференциальным автоматом
Первая схема подключения довольно проста и собрать ее своими руками под силу любому пользователю. Потребуется дифференциальный автоматический выключатель номиналом 8 А, провода и контакты. Присоединение к заземлению выполняйте как в этой схеме, так и во всех остальных.
Чтобы автоматически останавливать движение теплоносителя при охлаждении до определенной температуры, используется электрическая схема подключения циркуляционного насоса с термостатом. Последний крепится к подающему трубопроводу и разрывает цепь электропитания, когда температура воды падает ниже заданного значения.
Присоединение фазного провода к насосу через накладной термостат
Внимание! Чтобы термостат не врал и вовремя отключал циркуляцию, его нужно крепить к металлическому участку магистрали. Полимеры плохо передают тепло, поэтому при монтаже на пластиковую трубу устройство станет работать некорректно
Нет никаких сложностей в присоединении электропитания через ИБП, для чего у последнего имеются специальные разъемы. К ним же стоит подключить и сам теплогенератор, если он нуждается в электроэнергии. А вот подключение насоса к щиту управления котла либо к его автоматике – процедура более сложная. Здесь желательно иметь знания и навыки в области электрики.
К бесперебойному блоку также подключается и котел, если он нуждается в электричестве
Выбор подходящего агрегата
При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:
- Сечение труб, к которым будет подключаться циркуляционный насос.
- Габариты места, отведённого для установки перекачивающего агрегата.
- Максимальную температуру теплоносителя.
- Мощность и пропускную способность теплогенератора.
- Объем отапливаемых помещений.
О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.
Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.
Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.
Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.
График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности
Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.
Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.
Как устроены циркуляционные насосы
Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.
Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.
Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.
ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя
Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально
Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!
Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!
Куда ставить
Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.
Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления
Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве
Остальное неважно
По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
