Турбодефлектор для вентиляции: принцип работы и сравнение видов ротационных дефлекторов

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

Популярные конструкции

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Наименование моделиКраткое описание принципа действия и эксплуатационных характеристик

Колпак Григоровича	Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.
Насадка ЦАГИ	Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.
Колпак Astato	Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.
Турбодефлекторы	Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.
Поворотные капюшоны	Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.
Н-образный модуль	Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

1. Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.

   Если тяга слишком сильная, пламя в котле будет постоянно задуваться

2. Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.

   Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление

3. Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.

   Способ проверки наличия и силы тяги в дымоходе

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

Определение понятия турбодефлектор

Турбодефлектор устанавливается на вытяжную трубу для увеличения тяги

Дефлектор представляет собой аэродинамическую конструкцию, которая монтируется над дымовентиляционной трубой. В работе устройства задействуется принцип Бернулли. Эффект заключается в том, что статическое давление в канале снижается с увеличением скорости передвижения воздуха и изменением поперечной площади трубы. Вентиляционные турбодефлекторы усиливают тягу и повышают эффективность отводящего канала.

Используют распространенные конструкции:

• классические по форме — прямоугольные, квадратные, круглые;
• цаги — насадки имеют экран в виде цилиндра, где располагается дефлектор конической формы;
• Григоровича — распространенный вариант ставится на насадку в виде усеченного конуса, такую модель часто делают своими руками;
• ротационный — имеет шарообразную накладку, содержит в конструкции турбину и лопасти;
• н-образный, двойной — выполняется в виде двух перпендикулярных трубок, соединенных полой перемычкой, куда подсоединяется труба вытяжки.

Статические модели ставят в общих каналах многоэтажных зданий и индивидуальных системах вентиляции, применяют для координации отвода дыма в отопительных схемах и проветривания мусоропроводов.

Турбодефлектор своими руками

Чертежи для турбодефлектора

Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

• N — число дефлекторов;
• V — вентилируемый объем;
• P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Область применения

Использовать турбодефлектор можно не только для частных домов и других жилых помещений, но и для промышленных и сельскохозяйственных. В животноводческих комплексах турбины устанавливают для удаления газов и влажности, а на перерабатывающих предприятиях для экономии электроэнергии, чтобы снизить производственные затраты. Ротационные дефлекторы подходят и для бассейнов, спортивных комплексов и других общественных мест.

Турбодефлекторы с размером основания от 11 до 19,5 см рекомендуется устанавливать для вентиляции погребов, гаражей и комнат. От 20 до 31,5 см используются для помещений с площадью до 50 м2, от 35 до 68 см применяются для многоквартирных домов и зданий с большой площадью, в том числе животноводческих ферм, складов и так далее.

Размеры турбодефлектора

Популярность турбированной насадки достаточно велика, ее широко используют для частных домовладений, многоквартирных домов и даже в конструкциях промышленных объектов. Наименьший диаметр вентиляционной трубы составляет 100 мм, наибольший размер вентшахты – 1000 мм.

Кроме моделей с классическим круглым посадочным кольцом, также выпускаются турбодефлекторы с переходными коробчатыми основаниями. Такие насадки можно устанавливать на вентиляционные короба на высотных домах, сложенные из кирпича и блоков.

К сведению! Считается, что турбодефлектор сохраняет рабочие характеристики, если площадь посадочного кольца отличается от квадратуры сечения трубы или шахты не более чем на 15%.

На практике, выбирая подходящий вариант турбонасадки, обычно отдают предпочтение моделям с большей производительностью, эффективность насадки получается выше, хотя увеличивает нагрузку на трубу.

Как работает такой дефлектор?

Название «турбодефлектор» состоит из двух латинских слов – Turbo, что означает «вихрь», и «deflector», что значит «отклонять». На самом деле принцип устройства турбодефлектора недалек от того, как работают турбины самолета.

Турбина всегда вращается вокруг своей оси независимо от направления потока благодаря тому, что лопасти имеют разное динамическое сопротивление ветра на своих противоположных сторонах.

Т.е. если в вашей местности направление ветра постоянно меняется, это никак не скажется на работе прибора. На это даже не влияет такое проблемное явление, как завихрение, когда рядом находятся стены или крыша другого строения.

Весь секрет турбодефлектора – в «разбивании» воздуха на мелкие вихри. Но только на первый взгляд кажется, что здесь все просто. На самом деле это – тщательно продуманная конструкция, у которой нет лишних деталей:

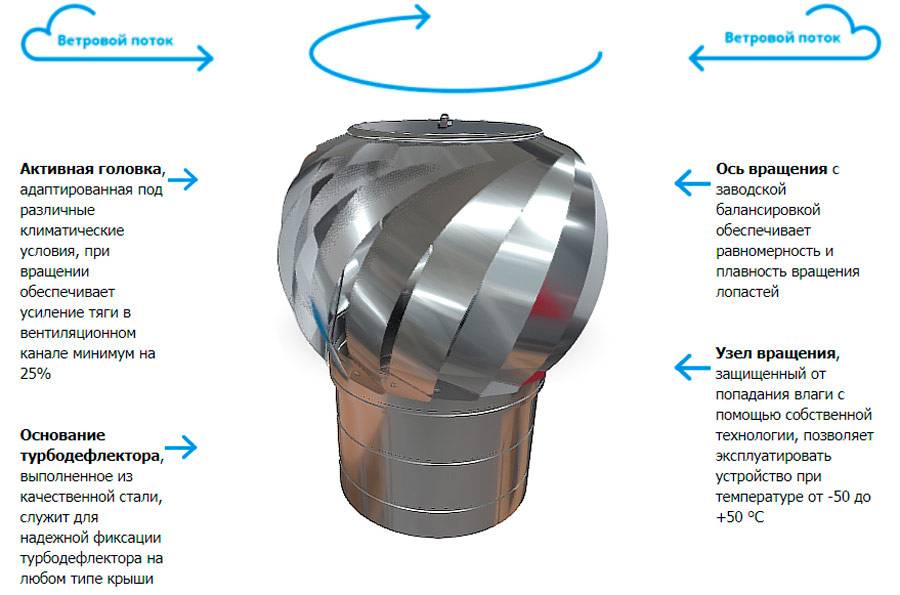

Вращающаяся головка турбодефлектора – это его активная часть, которая создает разрежение воздуха в корпусе. Среднее количество лопастей –20, их крепят неподвижному корпусу при помощи подшипника с нулевым сопротивлением.

Именно такой подшипник позволит вращаться всей конструкции с одинаковой скоростью не зависимо от порывов ветра:

Вот достаточно интересные вопросы по работе этого уникального устройства:

Ценные преимущества и некоторые недостатки

Среди самых известных преимуществ турбодефлектора назовем такие:

• Быстрый обмен воздуха. Вращающаяся голова турбины обеспечивает довольно сильный приток свежего воздуха. Под кровлей вообще не скапливается конденсат! Все благодаря тому, что ротационное устройство всегда это делает быстрее, чем обычный дефлектор.
• Энергонезависимость. В отличие от электровентиляторов, турбодефлектор не потребляет электроэнергию, а потому экономически более выгоден.
• Полная защита. Особая конструкция турбодефлектора не позволяет попадать в вентиляционные каналы ни снег, ни дождь. Поэтому он идеально подходит для регионов с частыми сильными ветрами.
• Долговечность. В среднем стандартные турбодефлекторы призваны служить около 100000 часов или 10 лет, хотя модели из нержавейки «живут» и до 15 лет. В среднем это в три раза дольше, чем у других моделей.
• Легкость. Также турбодефлектор на практике весит намного меньше, чем другие элементы. Даже внушительных размеров такой прибор будет весить не более 9 кг, в тоже время как тот же ЦАГИ при том же диаметре основания имеет все 50 кг.

Сама продуктивность турбодефлектора в основном зависит от его величины, угла наклона крыши, места расположения и ветровой нагрузки в данной области:

А вот количество турбодефлекторов рассчитывается в зависимости от угла наклона кровли. Чем более кровля пологая, тем больше таких конструкций на нее нужно установить. Если же речь идет о скатной крыше, такой дефлектор ставят на наивысшую точку, обычно на выход вентшахты.

Единственная сложность, которая возникает в эксплуатации турбодефлектора – это его заклинивание. Случается это нечасто, и причинами такого обычно служит заклинивание подшипников и случайные механические повреждения.

Да, иногда также внутрь все-таки попадает какой-то посторонний предмет, но его достаточно будет просто вытащить. Если заели подшипники – тогда смазать. А в основном качественный турбодефлектор не требует частого обслуживания, достаточно раз в год смазывать подшипники (по окончании зимы).  Для этого используются специальные масла на основе нефтяных продуктов, которые не густеют в жаркие дни и не застывают в мороз.

И, наконец, еще одно ценное преимущество этого дефлектора заключается в том, что для его установки не нужны какие-то специальные знания или навыки: все предельно просто.

Обслуживание и устранение поломок

Особых проблем с эксплуатацией дефлекторов обычно не возникает. Раз в год достаточно подниматься на крышу и проводить визуальный осмотр их состояния. Может потребоваться смазка или замена подшипника, а для этого сначала снимается колпак, а затем отсоединяется стопорное кольцо. Необходимо проверять подвижность лопастей этого устройства.

Причинами наиболее распространённых поломок выступают:

• заклинивание подшипников из-за недостатка смазки;
• повреждение физического свойства вследствие града, ветра или атаки птиц;
• перемерзание по причине значительных заморозков.

На работоспособность устройства прямое влияние оказывает сила ветрового потока.

Достоинства и недостатки

Основным преимуществом ротационного дефлектора является увеличение тяги в вытяжном канале в среднем на 20%. Это достигается за счет образования разряжения воздуха на входе турбодефлектора при его работе. Увеличение тяги будет зависеть от скорости вращения активной головки, а ее обороты — от скорости потока воздуха.

Кратко можно выделить следующие преимущества вращающегося дефлектора:

• полная автономность работы;
• исключение влияния погодных факторов (осадки, резкие порывы ветра) на воздухообмен;
• увеличение тяги ~ на 20% при минимальных затратах;
• исключение «обратной тяги»;
• невысокая стоимость при значительном повышении эффективности вентсистемы;
• защита вентиляционных шахт от попадания в них посторонних предметов;
• уменьшение жировых отложений и запыленности вентиляционных каналов;
• большой срок эксплуатации (не менее 15 лет);
• не требуется особых навыков при установке;
• возможность декоративного оформления выхода канала.

К основному недостатку устройства относится зависимость его эффективности от погодных факторов, а именно – отсутствие ветра. В полный штиль такое устройство перестает выполнять свою уникальную функцию, но при этом остаются в действии другие его качества, как у обычного типового дефлектора.

Также к недостаткам можно отнести обледенение турбины в зимнее время года. В этом случае придется сбивать ледяную пленку с лопастей, чтобы восстановить работу механизма.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

1. Медь
2. Оцинкованная сталь
3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Зачем нужен дефлектор

Для лучшего понимания вопроса приведем данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции характеризуется безразмерным коэффициентом. Чем больше его значение, тем сильнее фасонный элемент – зонт, колено, шибер — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3—1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип работы любого дефлектора основан на двух эффектах: разрежение от ветровой нагрузки и эжекция (увлечение) медленного потока газов более быстрым. Хотя некоторые зарубежные производители реализуют механическое побуждение – попросту оснащают зонт электрическим вентилятором. Рассмотрим устройство каждой конструкции по отдельности.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

Правила выбора и монтаж своими руками

Для монтажа турбодефлектора не нужно обладать специальными навыками и техникой. Благодаря малому весу и надёжной конструкции его легко может установить один человек. Среднее время монтажа составляет не более двух часов. Установку устройства проводят на самой высокой точке крыши и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если поставить турбину высоко, то это исключит вероятность попадания внутрь вентиляционного канала снега, при образовании возле неё наносов. В воздуховодах можно использовать задвижки для регулирования вентиляции.

При установке ротационной турбины на дымовую трубу, следует учесть, что температура в ней не должна быть более +100°C. Для систем с высокими температурами необходимо использовать высокотемпературные насадки.

Схема установки дефлектора на часть вентиляционных каналов с переходомРекомендация! Производителей, которые утверждают что их продукция самая лучшая, крайне много. Но перед тем как купить турбодефлектор, следует внимательно изучить рынок, и выбрать то устройство, которое имеет сертификаты проверок на качество и безопасность, а также гарантийный срок и длительный срок эксплуатации.

Сделать турбодефлектор можно и своими руками, но по сравнению с более простыми неподвижными моделями этот займёт больше времени, и потребуется вырезать множество одинаковых лепестков. Также важны точные расчёты и чертёж. Перед тем как приступить к нарезке металла, рекомендуется сделать выкройки из картона.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

• В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
• В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
• Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Как работает турбодефлектор

Принцип работы устройства основан на природных физических законах. Благодаря особенностям своей конструкции оно усиливает тягу в системе. Это приводит к ускорению обмена воздушными массами. Выглядит это следующим образом: в вентиляционном канале за счёт энергии ветра создаётся разрежение воздуха. Это приводит к увеличению тяги, вследствие чего отработанный воздух быстрее покидает пределы помещения.

Таким образом, турбодефлектор выступает помощником естественной вентиляции, помогая усилить тягу в системе. Так работает турбодефлектор, который одновременно закрывает вентиляционные отверстия от попадания в них насекомых, птиц и грызунов. Что интересно, эти приспособления очень полезны и в печах, потому что повышают тягу и быстрее выводят остатки дыма, возникающие в процессе сгорания топлива.

Ценность именно турбированного дефлектора

Вентиляция без электричества с применением турбодефлектора эффективнее в 4 раза по сравнению с другими моделями этого устройства. При этом работает система по простому принципу: активная головка под воздействием ветра крутится, обеспечивая динамичную циркуляцию воздуха.

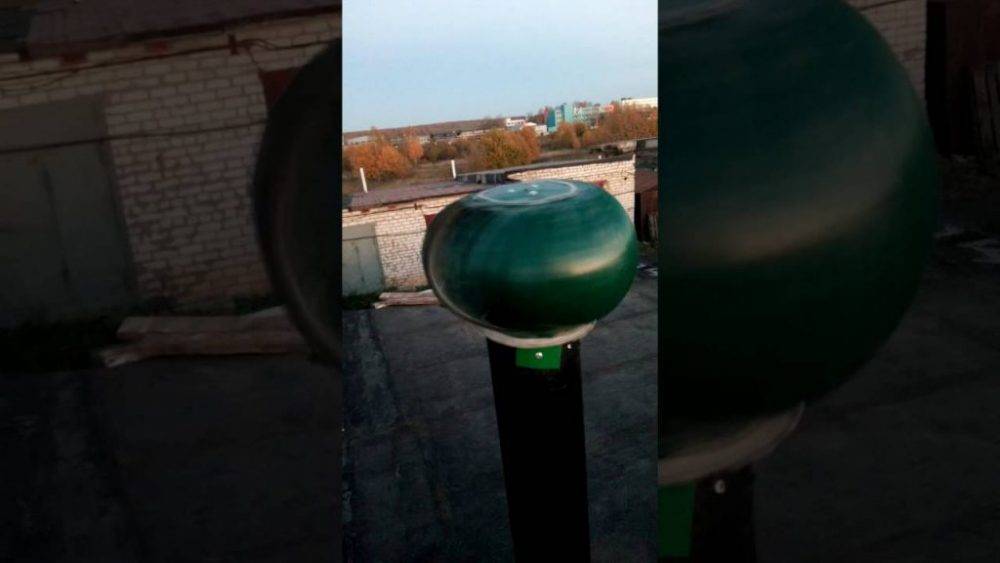

Вариант самодельного дефлектора для гаражной вентиляции

Турбина вращается только в одну сторону, обеспечивая интенсивность обращения воздушного потока и препятствуя образованию обратной тяги. Находящийся в вентканале воздух разрежается и происходит вытягивание газов, пара, влаги, избыточного тепла, пыли из подкровельного пространства, а также из внутренних помещений здания.

Цена

Стоимость турбодефлектора напрямую зависит от материала, из которого он изготовлен, и размеров присоединительного канала. Устройства из оцинкованной стали несколько дешевле моделей, произведенных из нержавейки. Средняя стоимость оцинкованной ротационной турбины начинается от 2 тысяч рублей, а нержавеющей – от 3 тысяч рублей.

Выбор турбодефлектора

Помимо дефлектора устанавливают вентилятор на случай отсутствия ветра

При обнаружении слабой тяги лучше выбирать турбированные виды, т.к. статические установки не справятся с задачей. Лучше покупать механизм с закрытой системой подшипников. В бюджетных моделях часто используются открытые шарниры, которые быстрее покрываются льдом.

Параметры выбора:

• по диаметру вывода дымохода или вентиляционной шахты;
• по площади сечения воздуховода.

Если дефлектор ставится на кровле без вентиляционных выходов, количество рассчитывается по производительности с учетом объема подкровельного пространства. В местности с регулярными сильными ветрами хорошо работает Н-образный дефлектор.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

• Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
• Металлические заклепки или болты.
• Бумага или плотный картон для создания чертежа будущего изделия.
• Ножницы для резки по металлу.
• Дрель и сверла по металлу.
• Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

• Высота конструкции должна составлять примерно от 1, 7 диаметра.
• Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
• Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.
