Светодиодные лампы Т8: характеристики, сравнение с люминесцентными + лучшие производители

Переделка светильника с электронным ПРА

Если модель осветителя более современная — электронный ПРА дроссель и нет стартера — придется приложить усилия и изменить схему подключения светодиодных трубок. Составляющие светильника до замены:

• дроссель;
• провода;
• колодки-патроны, расположенные по обоим бокам корпуса.

От дросселя избавляемся в первую очередь, т.к. без этого элемента конструкция станет легче. Откручиваете крепление и отсоединяете провода питания. Воспользуйтесь для этого отверткой с узким наконечником или пассатижами.

Главное — подключить 220 В на концы трубки: фазу подать на один конец, а ноль — на другой.

У светодиодов есть особенность — 2 контакта на цоколе в виде штырьков соединены между собой жестко. А у люминесцентных трубок контакты соединяются нитью накала, которая при раскалении зажигает пары ртути.

В осветительных приборах с электронным ПРА не используется нить накала, и между контактами пробивается импульс напряжения.

Между контактами с жестким соединением не так просто подать 220 В.

Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром. Настройте прибор на режим измерения сопротивления, дотроньтесь измерительными щупами до двух контактов и сделайте замеры. Табло мультиметра должно показать нулевое значение или близкое к нему.

У ЛЭД светильников между выводящим контактами находится нить накала, у которой есть свое сопротивление. После подачи напряжения через нее нить накаляется и приводит лампу в работу. Дальнейшее подключение светодиодной лампы рекомендуется делать 2 методами:

• без демонтажа патронов;
• с демонтажем и установкой перемычек между контактами.

Какие бывают светодиоды?

Светодиодом называют многослойный полупроводник, который способствует преобразованию электроэнергии в свет. Если изменить его состав, то можно добиться цветного свечения. Изготавливается этот элемент на основе чипа – кристалла с местом подсоединения проводки питания.

Для того, чтобы добиться холодного (белого) свечения, голубой чип обрабатывают особым веществом желтого цвета

Таблица 2. Разновидности светодиодов по способу сборки чипов

Вид	Описание
DIP	Представляет собой кристалл и расположенное в верхней части увеличительное стекло, куда подсоединяются два проводника. Это распространенный тип, который часто используется для подсветки витрин, вывесок и прочих предметов.
«Пиранья»	Эта конструкция имеет сходство с предыдущим вариантом, только здесь уже имеется четыре проводника, что позволяет добиться надежности и лучшего отвода тепла из внутренней части. Чаще всего такие чипы устанавливают в автомобильных лампочках.
SMD-светодиод	Находится на поверхностной части конструкции, что позволяет сократить габариты, улучшить тепловой отвод. При этом существует множество вариантов таких чипов. Применяют их в любых источниках света, независимо от назначения.
СОВ-технология	Здесь чип встраивают в плату. Такое строение позволяет осуществить защиту контактов, поэтому они не окисляются при сильном нагревании — все это лучшим образом сказывается на яркости свечения. В случае неисправности светодиода, придется выполнить полную замену. Здесь уже не получится отпаять чип.

Чипы светодиодных конструкций Из отрицательных сторон светодиодов следует отметить минимальный размер. Поэтому, чтобы создать обширное свечение, требуется использовать много таких источников, соединенных между собой. К тому же, кристалл через некоторое время изнашивается, поэтому сокращается яркость лампочек. Тем не менее, если это высококачественное изделие, то лампа долго остается яркой.

Где применяются лампы с цоколем G13

Цоколь G13 применяется для ламп трубкообразной формы, которые используют для установки в панели для потолков. Раньше широко использовались газоразрядные трубки, сейчас все большую популярность приобретают светодиодные источники освещения. Их длина устройств осталась прежней, а толщина уменьшилась

Это позволяет экономить объемы помещения, что очень важно, если потолки не выше 3 м

Линейные лампы Т8 чаще всего используются для освещения следующих помещений:

1. Источник света с цветопередачей ближе к естественному дневному освещению используется в типографиях, стоматологии, лабораториях, текстильных магазинах, музеях и т. д.
2. Лампы, излучающие теплый свет желтоватого оттенка больше подходит для офисов, банков, магазинов.
3. Устройства с синеватым или красноватым оттенком применяется для искусственного выращивания растений и подсветки аквариумов.
4. Приборы, которые излучают красный, желтый, зеленый, синий или малиновый свет применяются для декоративного освещения.
5. Колбы с повышенным ультрафиолетовым излучением используются в соляриях, косметологических салонах.

Кроме того, источники света Т8 применяют для освещения образовательных, медицинских учреждений, складов, производственных помещений, торговых площадок, спортивных клубов, гостиниц, уличных объектов. Такие изделия помогают создать качественную подсветку на кухне или в ванной.

Чаще всего, такие лампы используют для светильников Армстронг которые устанавливают в одноименные подвесные потолки.

Достоинства

• Одна из причин популярности светильников LED – долговечность, а также более длительный строк службы, чем у классических ламп накаливания. Более того, такие источники света хорошо сочетаются друг с другом. К примеру, свечение T8 дополнят светодиодные ленты.
• Потребление энергии и экологичность. Они потребляют гораздо меньше электроэнергии по сравнению с остальной световой продукцией. LED также довольно экологичны, так как не содержат ртути и других вредоносных веществ.
• Энергоэффективность. Их энергоэффективность превышает все остальные источники света: они мгновенно достигают абсолютной яркости, без необходимости прогрева. Максимальная светоотдача может достигать 135 Лм/вт.
• Ударопрочность. LED, оснащённые современными компонентами на основе поликарбонатов, довольно трудно повредить. Это отличает их от отличие от люминесцентных светильников и ламп накаливания, которые отличаются хрупкостью.
• Фокус. Корпус светодиода может быть специально разработан для фокусировки света. Для больших светодиодных корпусов линзы с полным внутренним отражением часто используются с тем же эффектом. Однако когда задействовано большое количество света, линза обычно направляется к одному и тому же объекту.
• Светодиодные лампы также славятся своей стойкостью к разным температурам. Они могут выдерживать низкие температуры, а также будут функционировать в особо тяжёлых погодных условиях при наличии необходимого уровня защиты. При нормальных условиях эксплуатации они могут работать от 50 000 до 100 000 часов с учётом того, что у LED нет нитей, которые нередко портятся. Данные преимущества продлевают срок службы вашей светодиодной лампы до десяти лет и более.
• Светодиодные лампы не выходят из строя внезапно, как это случается с классическими лампами накаливания, они постепенно теряют свою яркость в результате деградации кристалла (кристаллов). Продолжительность или долговечность светодиодных светильников значительно снижает дополнительные затраты и расходы.

С демонтажем патронов и установкой перемычек

Алгоритм изменения светильника в данном случае выглядит следующим образом:

1. Удалите боковые крышки осветительного прибора.
2. Избавьтесь от патронов с изолированными контактами. В патроне есть пружинки, подходящие для крепления лампочки.
3. К патрону подведены два провода питания. Они закреплены в контактах, не имеют винтов. Крутить их следует по или против часовой стрелки. Приложите усилие и достаньте один провод.
4. Поскольку контакты изолированы, выполнив демонтаж одного провода, вы гарантируете прохождение тока лишь через одно гнездо. Это никак не повлияет на функциональность осветительного прибора, однако в идеале следует установить перемычку, усовершенствовав его.
5. Используя перемычку, вы избавите себя от необходимости вылавливания контакта во время поворота светодиодной трубки.
6. Перемычку можно создать из оставшихся проводов питания от светильника.
7. Установив перемычку, нужно проверить цепь между изолированными частями. Такие же действия нужно проделать с обеих сторон светильника.
8. Проверьте, куда уходит оставшийся провод питания. На него должен подаваться «ноль». Другие части вырвите при помощи пассатижей.

Какой осветитель лучше

Электронный ПРА очень часто выходит из строя

Чтобы выбрать подходящий вариант, нужно сравнить достоинства моделей, а потом сделать окончательный вывод. Результаты сравнения можно представить следующим образом:

• основное достоинство ЛЛ трубок Т8 (их экономичность и долговечность) с лихвой перекрываются светодиодными аналогами;
• для питания люминесцентных изделий необходима пусковая аппаратура, стоимость которой сравнима с ценой лампы на светодиодах;
• ЭПРА очень часто выходит из строя, а это предполагает дополнительные расходы;
• основной недостаток светодиодных ламп – их высокая стоимость – со временем сходит на «нет», поскольку полупроводники быстро дешевеют с увеличением производимой массы товара.

В виде исключения рассматривается ситуация, когда невозможно или очень сложно поменять люминесцентные светильники на светодиодные аналоги из-за особенностей их конструкции.

Типы по схеме подключения

Установка и подключения светодиодных трубок T8

Заранее определим, что ПРА –это пускорегулирующий аппарат, то же что блок розжига у ксенона. ЭПРА – это электронная версия выполняющая функцию запуска.

По схеме подключения делятся на 3 вида:

1. обычное подключение вместо стандартных люминисцентных, как правило они совместимы только со старым электромагнитным балластом и нельзя устанавливать с электронным;
2. ПРА убирается и трубка подключается напрямую к 220В;
3. ПРА демонтируется, новые лед лампочки питаются от дополнительного блока питания на 12В.

Фактически модель со встроенным драйвером это полноценный осветительный прибор, которому требуется только розетка на 220В и провод. Поэтому могут комплектоваться электрическими проводами со специальным штекером и включателем.

Все варианты подключения со встроенным драйвером

Подключение проводов зависит от модели, уточняйте перед покупкой:

• подключение с левой стороны;
• с правой;
• с обеих сторон.

Рекомендации по подбору

Лампы серии Т8, с недавнего времени стали востребованными на техническом рынке. Причиной тому — экономичный вариант решения задачи по замене люминесцентной детали на светодиод. При этом основание источника света не подвергается модернизации. Светодиодный светильник, по утверждениям производителя, может прослужить от 50 000 до 100 000 часов, что равняется 20 годам.

Однако, как свидетельствует статистика бытового использования устройства, срок службы достигает данного значения в очень редких случаях. Обосновывается это приобретением некачественных светодиодных деталей. Предел эксплуатации подобных устройств 3-4 года интенсивного использования.

Конструкция лампы Т8

Чтобы не ошибиться в выборе и купить хороший продукт, следует обратить внимание на более дорогие модели от известных компаний. Кроме того, нужно определить для себя наиболее оптимальные показатели следующих технических характеристик:. Световая мощность

Световая мощность

В случае замены люминесцентного светильника на светодиодную лампу т8 1200 мм, цена которой зависит от световой мощности, необходимо предварительно определиться с цветовым решением. Изделие, воспроизводящее более яркий свет, обладает большей стоимостью, поскольку в устройство встроены диоды с большой энергетической эффективностью.

Значение пульсации

Показатель имеет прямое влияние на человеческое здоровье. Коэффициент не должен быть больше 1%, однако государственные нормативы предполагают предельные границы, значительно превышающие данное число – до 5%. Оборудование со вторым обозначением категорически запрещается использовать в комнатах, где пользователи много времени проводят за компьютером.

Цветовая температура

Как говорилось раньше, теплые оттенки лучей создают уютную атмосферу, холодные – прогрессируют на рабочий лад, ободряют.

Фирменные изделия

Конструкция LED-лампы на 220 В от производителей светодиодной продукции с мировым именем аналогична ниже представленному фото. Среди огромной массы лампочек на российском рынке внешне такой образец имеет одно явное отличие – объемный радиатор. Он может быть с ребристой или гладкой поверхностью; металлического цвета или покрыт белым полимером. Но в любом случае такая лампа имеет больший вес в сравнении с дешёвым, некачественным аналогом.

Верхняя часть изделия (рассеиватель) выполняется из стекла или матового пластика в форме полусферы. Как правило, он закреплен на радиатор при помощи специальных защелок или герметика. Под рассеивателем находится печатная плата с SMD-светодиодами, которая надёжно закреплена на радиаторе. Ниже размещается ещё одна плата с радиоэлементами драйвера. Надёжный драйвер – это блок с гальванической развязкой и функцией стабилизации выходного тока. Вся схема драйвера имеет высокую плотность монтажа и состоит из импульсного трансформатор, микросхем, нескольких полярных конденсаторов и множества планарных элементов. Блок драйвера расположен внутри корпуса, который, в свою очередь, соединяет цоколь и радиатор. Электрический контакт между блоком драйвера и платой со светодиодами может быть обеспечен с помощью пайки или коннектора.

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

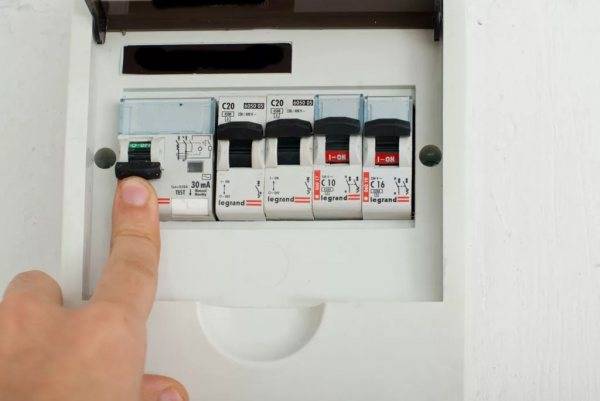

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

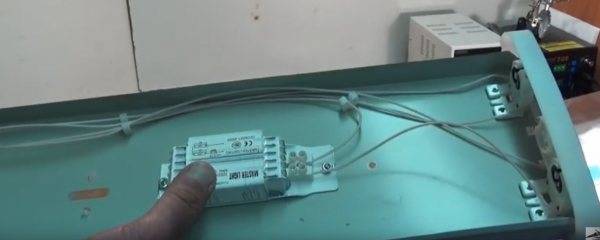

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

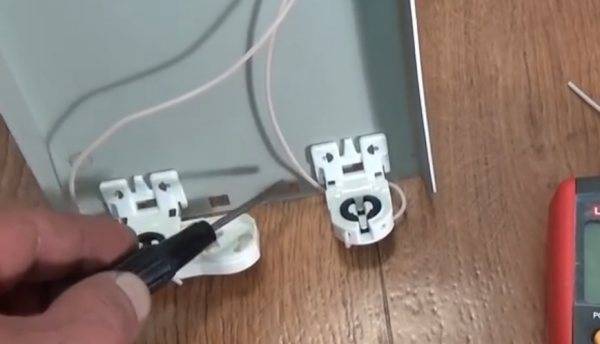

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

Обзор производителей LED-трубок

В последние годы рынок светодиодной техники переживает бум. Количество брендов и производителей растет в геометрической прогрессии.

Это приводит к постепенному снижению цен на LED в магазинах. Однако рядовому покупателю данные процессы не всегда идут на пользу, так как есть высокий риск нарваться на откровенно некачественное изделие.

Большинство LED-трубок произведено в Китае – если это широкой известный бренд, то ничего страшного здесь нет, однако покупать изделия неизвестного производителя из КНР не стоит

Среди многочисленных изготовителей светодиодных ламп Т8 заслуженным доверием пользуются:

1. Из европейско-мировых – «Gauss», «Osram» и «Philips».
2. Из российских – «Оптоган», «Navigator» и «SVeto-Led» («Newera»).
3. Из проверенных китайских – «Selecta» и «Camelion».

Цена на светодиодные трубки для потолочных светильников во многом зависит от региона и конкретного продавца. Плюс немалую роль играют и характеристики модели.

Прежде чем купить тот или иной вариант, надо тщательно изучить надписи на упаковке.

Что делать со старым люминесцентным прибором после его замены, узнаете из следующей статьи, посвященной вопросам утилизации устройств с содержанием ртути.

Схема подключения светодиодных ламп вместо люминесцентных

И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.

Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Составляющие светильника до замены: провода; колодки-патроны, расположенные по обоим бокам корпуса. Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп. Каждая светодиодная лампа состоит из следующих частей: Рассеиватель — специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8

Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски обычно прижимается винтом

Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Из электрической цепи исключить конденсатор, дроссель, стартер.

А нужно ли менять люминесцентные лампочки на LED-лампы?

К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. При установке нескольких ламп в один светильник используйте параллельное подключение.

До крепления светильника к потолку проверьте работу ламп. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. Светодиодные лампы — плюсы и минусы таких приборов описаны в статье.

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто — зеленого цвета. Этот провод, тоже нужно отпустив винт, освободить. Светодиоды вместо ламп дневного света

Самые популярные из производителей

Чтобы приобрести надёжную лампу, как вариант для покупки следует рассматривать продукцию только от популярных брендов, которые уже давно заслужили доверие потребителей. Сейчас на рынке можно найти множество предложений от китайских производителей, предлагающих заманчивые цены. Но такие изделия редко оказываются надёжными, поэтому часто перегорают.

Производители светодиодных ламп

Специалисты советуют отдавать предпочтение следующим брендам:

1. Philips.
2. Osram.
3. ASD.
4. Jazzway.
5. Gauss.
6. Camelion.
7. Feron.

Эти производители проявили себя как лучшие на рынке светодиодных ламп, а также различной бытовой техники. Самый высокий рейтинг у компаний Osram и Philips.

Энергосберегающих ламп

Компании-производители качественных энергосберегающих ламп:

1. Navigator.
2. Delux.
3. Smartbuy.
4. Foton.
5. General Electric.
6. ЭРА.
7. Philips.

Высокие оценки от покупателей получили бренды Philips, General Electric, Navigator и Delux.

Общие критерии выбора светодиодных ламп

Чтобы грамотно выбрать LED-трубку Т8 и потом не пожалеть, необходимо внимательно изучить все надписи в маркировке изделия. Там все подробно расписано, надо лишь разбираться во всех этих цифрах и характеристиках.

По цветности света (цветовой температуре) светодиодные лампы делятся на три группы:

1. «Теплый белый» Warm White (2700–3300 К).
2. «Естественный белый» Neutral White (3300–5000 К).
3. «Холодный белый» Cool White (>5000 К).

Для офисов рекомендуется выбирать третий вариант с бодрящим светом. А для дома больше подойдет первый с «теплым» желтоватым оттенком. Такие лампочки не будут “нагружать” зрение излишне ярким светом.

Второй важный параметр – светоотдача (интенсивность свечения). Чем больше люмен указано в паспорте светодиодной лампы Т8, тем больше на ней стоит чипов LED. Но и тем ярче она будет светить, что не всегда полезно.

При выборе по этому показателю надо ориентироваться на старые люминесцентные лампочки. Слишком превосходить их по интенсивности света новые не должны.

Третья немаловажная цифра – степень цветопередачи (Ra либо CRI). По максимуму она может равняться 100. Это эталонный естественный свет от солнца. Но такие лампы больше предназначены для точечного освещения рабочих столов, где искажение цветов предметов недопустимо. Для обычных светильников достаточно Ra в диапазоне от 80 до 90.

По электропитанию светодиодные лампы могут быть рассчитаны на 12–24 либо 220 В. Для первых требуется дополнительный блок питания, а у вторых он уже встроен в корпус трубки.

По степени защиты корпуса для установки в офисе хватит IP20 или IP21. Особой пыли и влаги в таких помещениях нет. Если хочется взять с запасом, то подойдет IP40. Остальные модели с большим IP будут стоить слишком дорого, а потребностей в повышенной защите в бытовых условиях ноль.

Разновидности ламп Т8

Разновидности колбы

Лампы Т8, так же маркируются G13, еще называются, как светодиодные трубки T8. Внешне это тоже трубка, выполненная из матового или прозрачного поликарбоната, но начинка состоит из светодиодов. По габаритам полностью соответствуют люминисцентным, стандартные размеры 600 мм, 900 мм, 1200 мм.

Конструктивно они бывают двух типов:

• драйвер устанавливается внутри трубки под led диодами, соответственно, она питается напряжением 220В;
• используется внешний драйвер, как от светодиодной ленты, питается напряжением 12В.

Встроенный драйвера для моделей на 220 вольт

По исполнению колбы делятся на 3 вида:

1. прозрачная, потери 0%;
2. полупрозрачная, сатинато, потери 10%;
3. матовая, не прозрачная, потери света в среднем 20%.

Колба изготавливается из акрилового пластика или поликарбоната, что придает хорошую механическую прочность.

Стандартные размеры:

• 300мм. для настольных;
• 600мм. для потолочных светильников Армстронг;
• 900мм.;
• 1200мм.

Световой поток растет пропорционально длине, длина увеличилась в 2 раза, светит в 2 раза ярче.

Цветовая температура

По цветовой температуре такие же характеристики, как у светодиодных ламп:

1. теплый белый свет;
2. нейтральный белый, дневной;
3. холодный, голубоватый по сравнению с теплым.

Из этих вариантов самый лучший, это нейтральный дневной свет, глаза лучше всего его воспринимают, белый лист бумаги будет реально белым и не будет желтить как от теплого.
