Почему моргают светодиодные лампочки: поиск неисправности + как починить

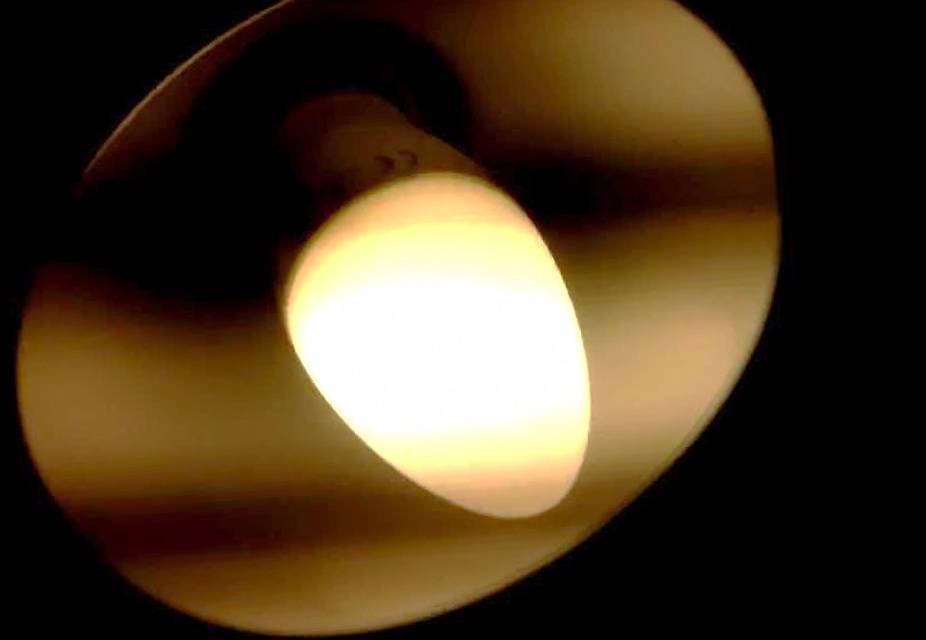

Почему светится светодиодная лампа при выключенном выключателе

Имеется несколько распространенных причин свечения светодиодных лампочек при отключенном выключателе:

  1. Низкое качество изоляционных материалов.
  2. Использование выключателя с подсветкой.
  3. Низкое качество лампочки.
  4. Проблемы с электропроводкой.
  5. Особенности схемы электропитания.

Некачественная изоляция

Недостаточно качественное изолирование на любом из участков электроцепи часто становится причиной проблем со светом. Данная неисправность имеет наиболее тяжкие последствия, потому что для ее исправления понадобится нарушать отделочный слой на стенах, чтобы заменить изоляцию.

Чтобы проверить изоляцию на утечку тока, в течение 1 минуты подается высокое напряжение в сеть. Это нужно для имитации условий, при которых и случаются пробои в электроцепи.

Использование выключателей с подсветкой

Ответ на вопрос о том, почему светится светодиодная лампа при выключенном выключателе, кроется в использовании выключателя с подсветкой. Во внутренней части такого устройства имеется световой диод с резистором, ограничивающим ток. Причина свечения лампы в том, что даже при отключении контакта через них все еще проходит напряжение. Однако на полную мощность лампочка не светится, поскольку в схеме имеется токоограничивающий резистор.

Лампа светит либо постоянно (если ток достаточный) либо прерывисто (мигает, так как ток слишком слабый). Однако даже в последнем случае ток достаточный, чтобы подзарядить конденсатор. Как только в конденсаторе скапливается достаточное напряжение, включается микросхема стабилизатора, и лампочка тут же загорается. Работа лампы в таком режиме приводит к ее быстрому изнашиванию, так как количество циклов срабатывания у микросхем конечно.

В данном случае существует несколько методов устранения проблемы светящей лампочки. Проще всего устранить подсветку из выключателя. Для этого демонтируют корпус и удаляют провод, направленный к резистору или световому диоду. Также возможна замена выключателя на другой, в котором отсутствует функция подсветки.

Еще один способ решения вопроса подразумевает впайки шунтирующего резистора параллельно лампочке. Понадобится резистор на 2 ватта с сопротивлением до 50 кОм. Если поступить таким образом, ток будет идти по данному резистору, а не через драйвер электропитания лампочки. Установка резистора не отличается сложностью. Нужно лишь удалить плафон и закрепить ножки сопротивления в клеммнике присоединения сетевых проводников.

При отсутствии достаточных познаний в электротехнике можно поступить проще. Для этого следует поставить в осветительный прибор обычную лампу накаливания. Спираль лампочки при выключении послужит тем самым шунтирующим резистором. Однако этот вариант подойдет лишь при наличии в осветительном приборе нескольких патронов.

Низкое качество лампочки

Нередко причиной неисправности является недостаточно качественная лампа. В этом случае есть только один способ решения проблемы — замена изделия на более качественное.

Проблемы с электропроводкой

Если на этапе монтажа электрической проводки допущены ошибки, одним из последствий этого может стать свечение лампы при уже отключенном выключателе. Такая ситуация бывает, когда перепутан ноль с фазой, и даже после отключения провода остаются под фазой.

Исправить положение следует не только, чтобы избавиться от светящей без необходимости лампочки. Это также нужно во избежание удара током при замене лампы.

Особенности схемы электропитания

Чтобы обеспечить более яркое свечение и уменьшить пульсацию света, в схему электропитания иногда добавляют конденсатор с высокой емкостью. Это приводит к тому, что даже когда выключатель выключен, в нем все еще имеется достаточный заряд, позволяющий светиться светодиодам.

Как убрать мерцание светодиодных ламп в автомобиле

Если led-лампа в машине погасла или начала мигать – она неисправна и нуждается в замене. При установке новой светодиодной лампы, существует ряд методик, выполнение которых поможет избежать подобной поломки в будущем.

Самый лучший способ избежать проблемы с миганием светодиодов – покупка качественно товара известного бренда. Такие устройства оснащаются надежным стабилизатором тока, что исключает возможность поломки. К сожалению, они отличаются очень высокой ценой.

Мерцание — распространенное явление и не является исключением для домашних ламп, узнать почему это происходит, можно прочитав эту статью.

Следующий способ замены светодиода потребует наличия электроизмерительной аппаратуры (например, мультиметр). Зная ток, указанный в паспорте, можно, методом подбора ограничивающего резистора, установить в бортовую сеть автомобиля любой имеющийся в наличии светодиод. Для расчетов воспользуемся законом Ома: I = U/R.

I – ток в Амперах, по паспорту. Для примера примем равным 0,01А.

U – напряжение в бортовой сети. Принимаем равным 14,7 В.

R – сопротивление резистора, который необходимо будет установить.

R = UI = 14,7 В / 0,01 А = 1470 Ом = 1,47 кОм

Отсюда получаем, что при указанном в паспорте предельном токе 0,01А, резистор с сопротивлением 1,47 кОм будет надежно предохранять светодиод от мигания и поломки. Но, при таком методе, в случае падения напряжения в бортовой сети меньше расчетного, led-лампа будет светить более тускло.

Как решить проблему тусклого света

Рекомендации могут быть разнообразные в зависимости от величины проблемы:

Если изначально была куплена дешевая светодиодная лампа, то устранить свечение возможно, лишь установив изделие надежного производителя и высокого качества.
Когда же проблема кроется в выключателе с подсветкой, устранить ее можно разными путями. Самое простое решение – сменить коммутационный аппарат на модель без подсветки. А можно отрезать соответствующий провод питания подсветки, делается это после вскрытия выключателя

Но в некоторых случаях важно сохранить данную функцию. Тогда необходимо параллельно установить резистор на нужном участке цепи.
Сложнее всего исправить проблему, которая кроется в проводке

Чтобы сделать все правильно, конечно, рекомендуется найти источник тока утечки. Но, как уже упоминалось, это повлечет за собой другие сложности. Зато в результате при выключении света диодные лампы не будут гореть. Но можно пойти другим путем, более простым. Для этого параллельно диодам, которые светятся, подключается нагрузка (лампа накаливания, резистор или реле). Важно, чтобы сопротивление у этого элемента было меньше, чем у светодиодных излучателей. В результате ток утечки пойдет, например, на лампу накаливания. Но из-за небольшого сопротивления она не будет гореть.

Как видно, существует немало способов, позволяющих решить проблему излучателей на базе диодов, которые хоть и тускло, но все же светят при выключении. Нужно по возможности определить наиболее вероятную причину этого явления.

Рекомендации по выбору диодной лампы

Главный совет – необходимо обращать внимание на светотехническую продукцию надежных и проверенных производителей

Важно помнить, что качественные диодные источники света не могут стоить дешево. Это позволит избежать ряда проблем, в числе наиболее распространенных из них находится тусклое свечение при отключенной нагрузке, непродолжительный срок службы

Это позволит избежать ряда проблем, в числе наиболее распространенных из них находится тусклое свечение при отключенной нагрузке, непродолжительный срок службы.

Цветовая температура

Эффективное освещение, помимо прочего, строится еще и на соответствии основных параметров лампочки тем условиям, в которых она будет работать. При выборе учитывается мощность изделия, световой поток, температура цвета, индекс цветопередачи, угол свечения.

Если источник света горит при отключенной нагрузке по причине довольно низкого качества, то при выборе нового изделия следует учитывать его габариты. В частности, речь идет о размерах радиатора.

Это вспомогательный элемент конструкции, способствующий более эффективному отведению тепла от источника света

Перед покупкой нужно обращать внимание на соответствие габаритов радиатора и мощности лампы. Если изделие характеризуется небольшим охладителем при существенной мощности, значит, данный вариант конструкции брать не стоит

Наиболее надежные радиаторы изготавливаются из графита, керамики, алюминия

Причем важно, чтобы данный элемент не был наборным

Нужно обращать внимание также на качество соединения цоколя и корпуса лампы

Важно, чтобы по краю держателя не было зазубрин и в целом он должен характеризоваться полным отсутствием люфта. Еще один ключевой момент – уровень пульсаций света

Качественные осветительные элементы излучают равномерное свечение

Еще один ключевой момент – уровень пульсаций света. Качественные осветительные элементы излучают равномерное свечение.

Таким образом, если система освещения сразу после установки дает слабое свечение ламп на базе диодов, рекомендуется проверить цепь, выключатель и другие факторы. Дело в том, что когда при отключенной нагрузке осветительные элементы все равно горят, хоть и тускло, это может говорить о проблемах с проводкой, что уже довольно серьезно. Чтобы точно определить причину, следует рассмотреть все вероятные факторы.

Светодиоды целые, что дальше?

А
если дело вообще не в светодиодах, что может быть еще виновником неисправности?

Второй
частой причиной является повреждение драйвера. Одного из его элементов –
диодный мост, резисторы, микросхема, конденсаторы и т.п.

Здесь
ремонт уже требует специальных знаний и умений. Для рядового пользователя
гораздо проще будет купить новую лампочку, чем заморачиваться с ремонтом
старой.

Единственное,
что вы можете сделать – это вскрыть площадку с припаянными светодиодами и
заглянуть во внутрь.

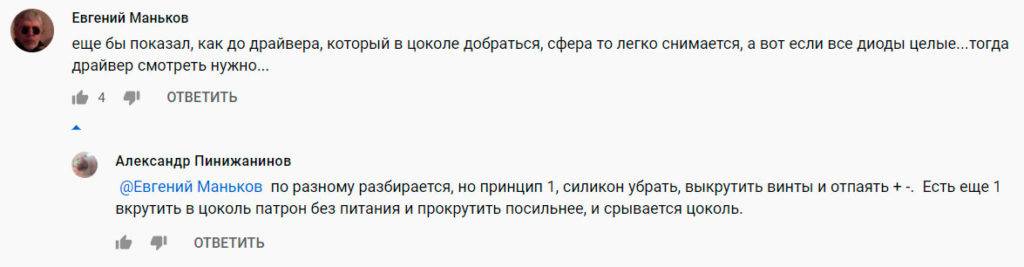

Вот совет как разобрать лампочку, чтобы добраться до драйвера.

Данная
сборка может быть как на подпружиненных контактах, так и на припаянной
перемычке.

Эта самая перемычка соединяет драйвер с цоколем. Иногда при нагреве лампы из-за плохого контакта в патроне перегорает именно она.

Сам драйвер тут не причем. Перемычку можно легко восстановить, припаяв ее на место.

Из чего состоит светодиодная лампочка

Светодиодная лампочка называется LED. Она состоит из светоизлучающего диода — по сути, полупроводника. При прохождении сквозь него электрического тока, создается оптическое излучение.

Рассмотрим конструкцию самого простого и маломощного светодиода, ниже 1 Вт:

  • полупроводниковый кристалл;
  • печатная плата;
  • контактный провод;
  • контакт.

Мощные светодиоды имеют куда более сложную конструкцию. Помимо перечисленных элементов, сюда входят: держатель кристалла, линза, тепло отводящий радиатор и т. д. Если установить светодиодную группу из 20–30 штук, то освещение будет очень мощным, а потребление тока низким.

Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы

Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу

Способ №1. Увеличение емкости выравнивающего конденсатора

Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.

Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.

Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.

Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?

Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.

Здесь же указал место для подключения дополнительного резистора R1.

Способ №2. Ограничение тока через светодиоды токогасящим резистором

Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.

Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.

Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.

Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.

Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.

Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.

Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.

xEaFInT-74g

Способ №3. Подключение самодельных фильтров

Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.

Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.

Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.

Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.

Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.

Неисправность электропроводки

  1. Не горит лампа ближнего света. В наших авто установлены двухнитиевые галогенные лампы, т.е. и ближний и дальний свет фар даёт одна лампа, просто загораются разные нити лампа. Замените лампу на заведомо рабочую. Чтобы узнать, как праильно заменить лампу, смотрите в статье
  2. Перегорел предохранитель. Перегорел предохранитель ближнего света, проверьте предохранитель, замените его. Ответы как найти, проверить и заменить предохранитель вы найдёте в статье .
  3. Окислились провода. Смотрим в блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Они могут отсоединиться, плохо закреплены, окислиться. Исправляем. Так же смотрим провода на соединении с самой лампой, возможно окислилась контактная группа фары.
  4. Кнопка включения ближнего. Дело в том, что возможно сломался включатель (кнопка) ближнего света или габаритных огней. Проблема типичная: отошёл или окислился провод.
  5. Постоянно перегорает предохранитель ближнего света. Такая ситуация часто встречается у владельцев нашемарок. Тут может быть 2 варианта:
  • где то коротит провод;
  • опять же плохой контакт с предохранителем.

Вывод А если нет под рукой паяльника, что делать в этом случае?

Диод мерцает после включения

Основная причина – ошибки монтажа и неверно соблюденная полярность при подключении проводов.

Ошибка монтажа заключается в недостаточно надежном соединении электрической цепи, что и приводит к проблемам с LED-устройством.

Полярность – просто бич современных мастеров, которые часто узнают из интернета об особенностях работы и не имеют практического опыта. Хорошо, когда проводники заранее промаркированы, тогда и проблем нет, но при старой проводке приходится прозванивать сеть индикаторной отверткой – та, которая светится – чтобы определить, где ноль, а где фаза. Ноль идет к выключателю, фаза – к устройству. Если подключить наоборот, лампочка не перегорит, но за счет постоянного напряжения и будет мерцать.

Список источников

  • SamElectric.ru
  • electricremont.ru
  • www.quarta-rad.ru
  • vse-elektrichestvo.ru
  • diodgid.ru
  • otvet4ik.info
  • remontkvartiri.me
  • vorota21vek.ru

Моргает светодиод, проблема?

Изучив различные переписки на форумах автомобильной тематикой, можно сделать вывод, что с проблемой моргания светодиодных ламп в машине сталкивается огромная часть автолюбителей. Как правило, это автолюбители, пытающиеся своими руками улучшить освещение салона, модернизировать габаритные или осветительные фары.

Хаотичное мигание с последующим выходом из строя лампы раздражает водителя, а в его голове возникает вопрос: «Почему это произошло?» Ведь на упаковках светодиодных ламп красуется яркая надпись: «Срок службы – 30 тыс. часов». Чтобы разобраться с подобными причинами и найти ответ, необходимо понять, как и чем нужно правильно «кормить» светодиод в автомобиле…

Причины и способы их устранения

Когда автомобильная LED начинает мерцать в выключенном состоянии, то это раздражает многих водителей, не дает сконцентрироваться. В этом случае надо проверить проводку и схему подключения. Возможно, что после закрытия ключа зажигания, система полностью не отключает напряжение и ток поступает в лампу.

Другое дело, когда мигает включенная лампа. На упаковках вроде красуется надпись, что светодиоды прослужат от 30 000 часов, но моргание — признак скорого выхода детали из строя. Чтобы разобраться с этими причинами, надо правильно эксплуатировать такую лампочку.

  1. Перепады напряжения. Оптимальная светоотдача гарантируется только в случае номинального тока потребления. Если же напряжение «прыгает» и не стабильно (ведь известно, что выходное напряжение аккумулятора колеблется в пределах 11,5-14,5 В, а резистор через который подключаются светодиоды, не способен стабилизировать ток, так как является линейным элементом), то лампа начинает мигать. Решает эту проблему специальный выносной стабилизатор или LED контроллер. Цена его небольшая — 60–600 р за штуку, в зависимости от модели.
  2. Перегрев. Многие устанавливают LED в непосредственной близости от обычных ламп фар — потому что, конструкция оптики такая. А стандартные лампочки с нитью накала нагревают пространство вокруг себя. Порою так сильно, что расплавляется пластиковый корпус светодиода. Доказательство этому тот факт, что проблема с миганием LED возникает чаще летом, а зимой практически себя не проявляет. Тогда нужно продумать другую схему подключения или найти светодиоды с мощным радиатором для отвода тепла.

Простой выносной стабилизатор, который можно установить в машине своими руками

Есть и другое решение — убрать из оптики все стандартные лампы. То есть заменить на светодиоды или ксенон, но делать это по закону запрещено. Таким образом, чтобы устранить мерцание LED надо устанавливать выносной стабилизатор и не размещать их вблизи сильно греющихся ламп фар.

Устранение мерцания и вспышек

Характерные причины возникновения этого проявления озвучены, также существуют разнообразные способы устранения:

Если пульсация возникает из-за индикаторной подсветки на кнопке включения, то самым простым способом устранения является размыкание цепи между индикатором и включателем. Можно также заменить включатель целиком.

Это может негативно сказаться на эстетике и немного изменить качество светового фона. Но в сущности, это малозначительно.

Если между диодным мостом и фильтрующим конденсатором установить небольшой резистант в 30-50 Ом, то мерцание и периодические вспышки прекратятся. Заряд будет нагревать резистант и рассеиваться перед входом в конденсатор.

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Какие проблемы создает наведенное напряжение

Термин наведенное напряжение используется для определения потенциала электрической энергии, передающегося за счет электромагнитного преобразования от действующего силового оборудования на замкнутую цепь.

В ней начинает протекать ток разряда. Нарисовал эти процессы упрощенной картинкой, показав электромагнитное преобразование символом трансформатора.

Прочувствовать, что это такое мне помогла прогулка не велосипеде. Я в сырую погоду возвращался по хорошо проверенной трассе. На ней автомобильное шоссе пересекается с действующей воздушной ЛЭП 330 кВ.

До этого момента я много раз проезжал в сухую погоду без каких-либо ощущений, а влажность сыграла злую шутку: небольшой по силе, но вполне ощутимый разряд пришлось почувствовать всем телом.

Точно так же силовые провода, расположенные параллельно или рядом с цепями освещения, могут наводить дополнительное напряжение на светодиоды.

Под действием приложенного потенциала возникнет их мерцание. В этой ситуации может спасти экранирование, как частный случай.

Однако лучше заранее исключить наводку на стадии проекта, не допускать близкой прокладки высоковольтных цепей, работу мощных нагрузок типа сварочных аппаратов и подобных устройств.

Индикаторная подсветка на включателе

Для того чтобы легко найти включатель света в темноте, часто производители оснащают поверхности кнопок небольшим световым индикатором. На него подается небольшая порция напряжения и он имеет свечение.

Из-за того, что индикатор подключен не последовательно, а параллельно самому включателю. Это может стать причиной мерцания основного освещения. Этот процесс возникает потому что, весь ток при включенном приборе освещение подается на светодиоды – лампочка индикатора при этом гаснет. Когда свет выключен — загорается лампочка индикатора, потребляя электрический заряд.

В случае неисправности или неправильном подключении малое количество тока от индикатора может попадать к конденсатору. Там заряд накапливается, повышается и передается на схему подключения.

Как отремонтировать светодиодную лампу своими руками

Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером

При замене данной детали, важно подобрать подходящий вариант

Чтобы извлечь неисправные детали производится демонтаж

Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.

Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.

Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.

Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).

ИзображениеЭтапы работ
Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют.
Так как провода короткие, то снимается цоколь.
Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа.
Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается.
После ремонта трубка надевается обратно и прижимается стяжкой из пластика.
Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю.

Причины неисправности led

Распространенные факторы приводящие к повреждению:

  • перегрев обмоточных узлов (плохой теплообмен вызывает быстрый износ кристалла);
  • падение напряжения в сети;
  • электростатический разряд или некорректное включение при настройке схемы;
  • повреждения электропроводки;
  • резкие колебания силы тока из-за некачественных контактов на клеммах;

Перед монтированием на печатную плату светодиод стоит проверить дополнительно тестером, т.к. иногда конструкции выходят из строя из-за низкого качеств лампочки.

Для тестирования исправности светодиодных конструкций радиолюбители пользуются разными способами. Часто сгоревшие фрагменты заметны сразу: на поврежденных деталях появляются темные пятна, точки. Если не получается визуально определить неисправный элемент, проверяют мультиметром или альтернативными методами.

Как найти неисправность

Поиск неисправности начинается с самостоятельной диагностики, описанной выше и замеров технических характеристик мультиметром.

Мультиметр

  1. Блок питания изымается из общей схемы и проверяется вольтметром по следующим показаниям:
    • Напряжение на входе  – 220 В.
    • Напряжение на выходе – 12/24 В. При его отклонении необходимо отрегулировать значение при помощи регулятора AD J (закрутить отверткой).
    • Мощность с учетом длины платы и запаса в 30%.

Разъем AD J регулятор яркости

Замер напряжения на выходе БП

  1. Контроллер с пультом и диммер. Уровень входного напряжения на устройствах равняется выходному напряжению БП и составляет 12/24 В.
  2. Светодиоды. Значение напряжения на контактных площадках кластера составляет от 7 В до 12 В. Напряжение на участке с неисправным диодом понижено или отсутствует. Затем на нём ищется непосредственно неисправный кристалл.

При подтверждении неисправности проверяемое устройство заменяется.

Как найти нерабочий светодиод

  1. Определить участок с неисправным диодом по методике выше.
  2. Провести осмотр на наличие мест подгорания (потемневшие пятна, черные точки).

Сгоревшие диоды

  1. Прозвонить мультиметром. Значение на неисправном или неверно подключенном диоде составит единицу, на исправном – больше единицы.

Прозвонка светодиода мультиметром с учетом соблюдения полярности

  1. Создание искусственного короткого замыкания. Используйте этот метод при отсутствии мультиметра. Поочередно каждый диод «закорачивается» перемычкой. При шунтировании неисправного кристалла остальные загораются.

Закоротка СДЛ

  1. Заводской брак. Плохо установленный диод создает электрический разрыв. Для устранения брака необходимо перепаять кристалл.

Основные виды главных фар

По своему принципу устройства фары разделяются на два типа: европейские и американские. Ключевая разница между головным светом заключается в следующем:

Фокусировка ближнего света. В европейских фарах пучок света направлен на дорожное полотно и правую обочину, в американских фокусировка равномерная, световой поток освещает дорогу, обе обочины и знаки, размещённые над дорогой.

Форма пучка света. Европейский стандарт направлен на более чёткое определение дорожных знаков, улучшение их читабельности в темноте

Американский тип предполагает освещение дорожного полотна, концентрируя основное внимание на общей освещённости.

Чёткость границ светового потока. В отличие от американского типа, европейский стандарт имеет более чёткие грани освещённости

Это даёт возможность применять мощные лампы и минимизировать риск ослепить встречного водителя.

Сложность регулировки. Система европейских фар позволяет выполнять регулировку «на глаз» благодаря наличию нескольких сфер. В американском стандарте выполнение аналогичной процедуры является боле сложным мероприятием. Выполнить задачу регулировки фар американского стандарта с качественным результатом под силу только настоящему специалисту.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
