Как устроены системы отопления с насосной циркуляцией: схемы организации

Комплектация открытой системы

Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.

Котел

Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.

Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:

• образованием конденсата в дымоходе;
• снижением срока эксплуатации элементов системы;
• неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
• отказом автоматики.

Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.

Циркуляционный насос

Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.

Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.

Расширительный бак

Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками

Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии

Радиаторы отопления

Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.

Различаются радиаторы по материалу изготовления:

1. Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
2. Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
3. Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
4. Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.

Трубы открытой системы отопления

Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:

• металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
• медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
• металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
• трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
• полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.

Подключение к электричеству

Циркуляционные насосы работают от однофазной сети, напряжением 220V. Подключение достаточно простое, но при этом желательно насос питать по отдельной линии, с отдельным защитным устройством.

Схема электрического подключения циркуляционного насоса

Самый простой способ подключения насоса осуществляется за счет вилки и розетки, а также отрезка электрического кабеля.

В клеммной коробке располагаются контакты подключения насоса. Как правило, внутри имеется три контакта, к которым подключается нулевой провод, фазный провод, а также провод заземления. Они имеют распространенное интернациональное обозначение: N – это обозначение нулевого провода, а L – это обозначение фазного провода. Заземляющий контакт имеет специальное символьное обозначение, хотя нетрудно определить, что третий проводник — заземляющий без всяких обозначений.

Куда подключать кабель электропитания

Система отоплении – это достаточно ответственная система, от надежности работы которой зависит комфорт в жилище человека. Если систему отопления обеспечить резервным источником питания, то для нее не страшны отключения электричества, тем более, что электричество на долго не отключается, разве, что при серьезных авариях. Проблема резервного питания заключается в подборе аккумуляторов, чтобы обеспечить бесперебойное питание системы отопления на протяжении длительного периода времени. Хотя насос имеет незначительную мощность, порядка 230 ватт, необходимо учитывать, что он работает постоянно, поэтому необходим сравнительно мощный бесперебойный источник питания.

В наше время отключения электричества – это достаточно редкое явление, поэтому кратковременные отключения электричества можно пережить без осложнений даже в условиях низких температур. Лишние элементы системы отопления, это лишние, порой неоправданные расходы.

Как подключить циркуляционник к источнику бесперебойного питания

Циркуляционный насос отопления, рассчитываем правильно.

Watch this video on YouTube

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество

Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом

По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
Не требуется отладка и настройка – после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

• Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
• Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
• Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
• Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
• Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
• Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.

Виды котлов и их выбор

Комплектация открытой системы

Отопление открытой разновидности выполняется с использованием следующих комплектующих элементов:

• котел;
• расширительный бак (атмосферная разновидность);
• водопроводные трубы;
• радиаторы отопления;
• обратный трубопровод;
• циркуляционный насос (если используется водяное отопление открытого типа с насосом);
• кран первичного заполнения;
• вентиль для слива воды.

Рассмотрим подробно особенности и характеристики основных составляющих элементов.

Котел

При устройстве отопления открытого типа можно использовать следующие разновидности котлов:

1. Агрегаты, работающие на газовом топливе, применяют там, где к дому можно проложить газовую магистраль. Этот вариант самый выгодный по причине доступной цены энергоресурсов. Однако предварительно придется делать проект и согласовывать его в соответствующих службах.
2. Твердотопливные котлы можно использовать в регионах, где легко можно купить уголь или заготовить дрова. Современные приборы довольно экономичные, имеют высокий КПД и не нуждаются в постоянном контроле.
3. Электрические бойлеры применяют реже, потому что они проигрывают в экономичности другим разновидностям.

1. Комбинированные многофункциональные котлы являются оптимальным решением, потому что могут работать в нескольких режимах с использованием разных энергоносителей.

Циркуляционный насос

Хоть открытый контур и может работать на естественной циркуляции, если есть возможность, то лучше установить насос. Так удастся увеличить эффективность отопления. Хоть прибор и потребляет электроэнергию, он дает существенную экономию основного энергоносителя, который использует котел.

При выборе подходящего насоса учитывают диаметр трубы, куда он будет врезаться, производительность агрегата и напор жидкости. Выбор насоса осуществляется с учетом его технических характеристик под конкретную отопительную систему.

Расширительный бак

Бачок можно сделать самостоятельно или купить готовый. Лучше применять емкости из нержавеющего металла. Бак должен иметь съемную или откидную крышку для контроля уровня жидкости. Сверху устанавливается патрубок для стока лишней воды.

Существует несколько вариантов установки расширительной емкости:

• в наивысшей точке;
• на обратке;
• на дальнем стояке;
• с насосом, который установлен на подаче.

Радиаторы отопления

Вы можете использовать следующие виды радиаторов:

1. Чугунные батареи идеально подходят для открытого отопления. За счет высокой инертности чугунных радиаторов достигается внушительная экономия на энергоносителе.
2. Стальные батареи легкие и недорогие. Если они имеют антикоррозионное покрытие, то прослужат довольно долго. Однако в открытых контурах их лучше не применять из-за быстрого остывания, что приведет к частой работе котла и значительным расходам энергоресурсов.
3. Алюминиевые радиаторы легко и быстро устанавливаются и отличаются долговечностью. Они обладают высокой теплоотдачей и хорошей тепловой емкостью. Однако алюминий подвержен кислородной коррозии, поэтому выбирайте приборы с антикоррозионным покрытием.
4. Биметаллические радиаторы хоть и дорогие, но объединяют в себе достоинства всех вышеперечисленных батарей. Они подходят для отопительных систем с высоким давлением. Однако монтировать их в частных домах с открытым контуром, в котором поддерживается атмосферное давление, нецелесообразно.

Трубы открытой системы отопления

Для устройства отопительного контура важно выбрать трубы из подходящего материала, а также определиться с их диаметром. Для устройства открытого отопления можно выбрать следующие варианты:

Для устройства открытого отопления можно выбрать следующие варианты:

• стальные и металлические трубы почти не используются сегодня, потому что очень тяжеловесные и сложно монтируются;
• медные трубопроводы качественные, надежные, но дорогостоящие;
• металлопластиковые трубы довольно качественные, но надежность фитинговых соединений оставляет желать лучшего и нуждается в постоянном контроле протечек;
• самым лучшим вариантом считаются трубопроводы из сшитого полиэтилена с армированием и защитой от кислородного окисления (они очень надежные и легко монтируются);
• самый недорогой вариант – это использование полипропиленовых труб с армированием стекловолокном (для монтажа понадобится сварочный аппарат, который можно взять в аренду).

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

• теплоноситель никак не соприкасается с воздухом в помещении;
• внутри герметичной системы трубопроводов давление выше атмосферного;
• расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

1. Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
2. Трубы подачи и обратки располагают под наклоном.
3. Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
4. Давление внутри открытой системы отопления равно атмосферному.
5. Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

• на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
• подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

1. На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
2. В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
3. Пришедшая обратка имеет более низкую температуру, чем подача из котла.
4. Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
5. Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

С дополнительными агрегатами

В любой системе с одним котлом нужно установить прибор для перекачки. Но в более сложных разводках понадобятся и дополнительные. Это случается в следующих ситуациях:

• при использовании двух и более генераторов;
• при применении буферной ёмкости;
• если присутствует несколько контуров или бойлер;
• при установке гидроразделителя;

  Фото 1. Гидроразделитель модели Heatmix с термоизоляционным кожухом, резьба подключения – 1 1/2”, производитель – «Grundfos».

• при суммарной длине труб более 80 метров;
• при использовании тёплого пола.

Чтобы создать правильную систему из нескольких нагревателей на разном топливе, потребуется разместить резервные насосы. В подобной ситуации магистраль разделится на две части: отопительную и котельную. Буферная ёмкость делает то же самое, хотя контуров может стать больше. Подобные схемы реализуют в 3-этажных и больших домах.

Поскольку происходит разветвление, трубы разбивают на несколько независимых участков, к каждому из которых монтируют насос. Они равномерно распределяют теплоноситель по этажам. Вне зависимости от количества, каждый размещают на байпас. Желательно дополнить их шаровыми вентилями, чтобы уменьшить расход в летний сезон.

При использовании тёплых полов ставят два циркуляционных насоса. Комплекс устройств поможет подготовить рабочую жидкость, прогреть до нужной температуры и поддерживать её.

Чтобы мощности хватало, длина обвязки не должна превышать 50 метров. В противном случае система работает неравномерно.

Справка! При использовании некоторых устройств насосы не нужны. Это касается электрических и газовых генераторов настенного вида. В их конструкцию прибор для принудительной циркуляции устанавливают производители.

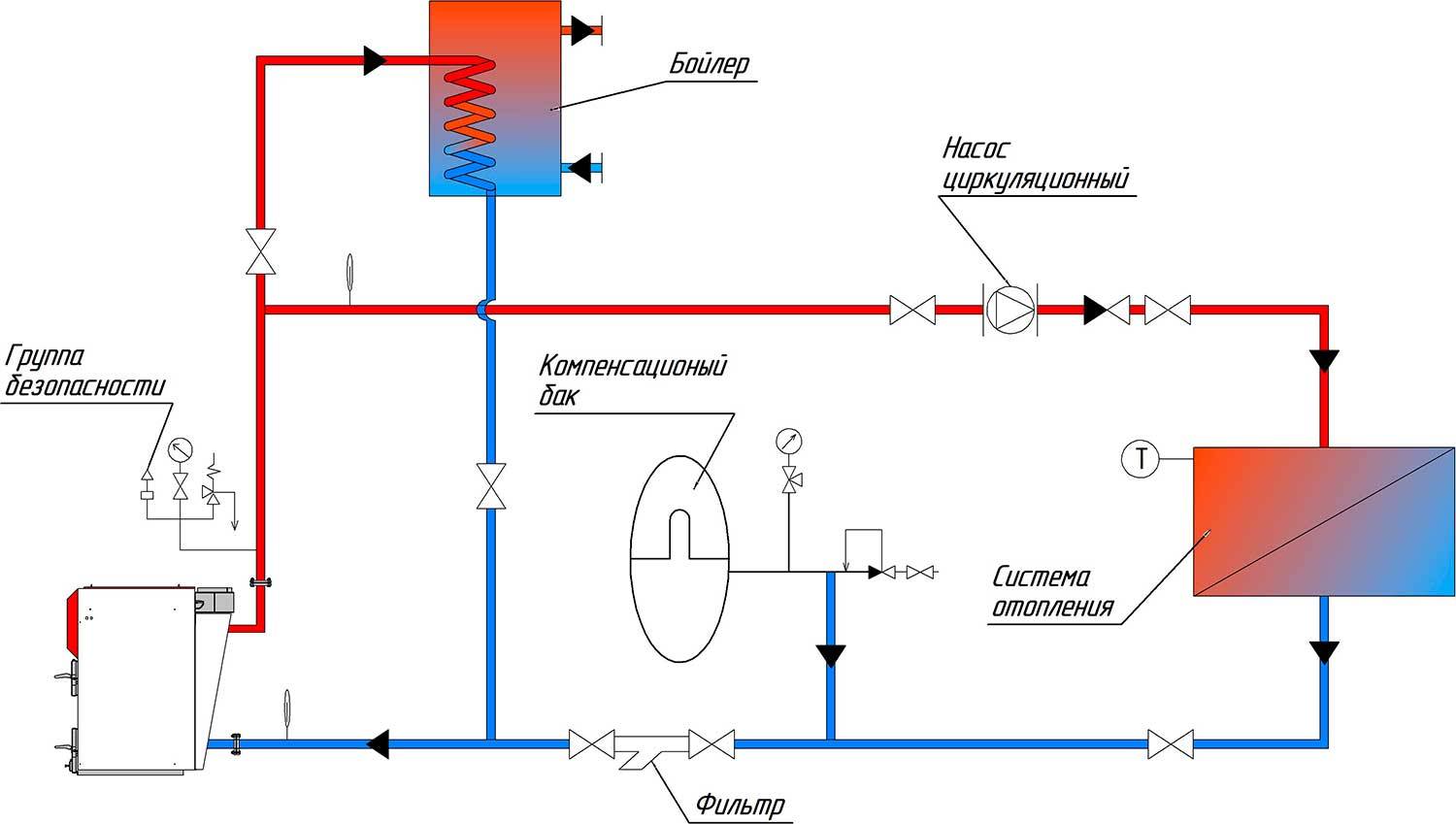

Схема отопления частного дома с принудительной циркуляцией

Главное отличие такой системы заключается в наличии насоса, который при работе образует давление, которого вполне хватает для свободного движения теплоносителя.

Конструктивными элементами такой системы являются:

• непосредственно сам отопительный прибор;
• расширительный бачок мембранного типа;
• циркуляционный насос, модель нужно покупать исходя из требуемой мощности;
• радиаторы;
• трубы;
• фитинги, предназначены для соединения труб;
• шаровые и пробковые краны;
• обратные клапаны;
• воздухоотводы;
• фильтры, отвечающие за бесперебойное функционирование котла и насоса;
• крепежные детали.

Выбирая оборудование, обязательно принимайте во внимание мощность радиаторов и котла, параметры вашего трубопровода, а также скорость, с которой жидкость движется по контурам

3 Технические характеристики

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.
