Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Насосно-смесительный узел водяного теплого пола

Узел управления и циркуляции (насосно-смесительный) состоит из следующих основных компонентов:

  1. Распределительные коллекторы – 2 шт.;
  2. Кронштейны для установки коллекторов;
  3. Наружный или встраиваемый шкаф;
  4. Термостатический смеситель;
  5. Воздухоотводчики – 2 шт.;
  6. Сливные краны – 2 шт.;
  7. Циркуляционный насос;
  8. Запорная и регулирующая арматура.

Прямой и обратный коллекторы в узлах заводской комплектации обычно имеют стандартный диаметр 25 мм (1 дюйм). Этот диаметр применим для количества контуров не более 9 – 10. Для большего числа отопительных веток следует приобрести коллекторы диаметром не менее 32 мм.

Это необходимо для выравнивания давления по длине коллектора. В случае малого диаметра может наблюдаться падение давления (и соответственно расхода) в последних по порядку подключения контурах — это усложнит процесс регулирования и балансировки.

Подводки от теплового источника (котла, отопительного стояка) должны соответствовать диаметру коллекторов. На подающих патрубках коллектора устанавливаются балансировочные вентили (клапаны), на обратных – запорные вентили или краны. Наиболее удобны для регулирования клапаны с расходомерами.

Коллектор водяных теплых полов с расходомерами

Некоторые авторы рекомендуют устанавливать термоголовки на вентилях обратного коллектора. Такие советы несколько неверны – обычно температура теплоносителя задается на термостатическом смесителе, а расходом по контурам количественно регулируется объем передаваемого водой каждому помещению тепла.

Термостатический смеситель – главный управляющий элемент узла. Более подробно о его выборе написано в статье «Теплый пол от системы центрального отопления».

Не менее важный агрегат в узле управления – циркуляционный насос. Подбор его производится по целому ряду показателей – гидравлическое сопротивление труб, кранов, смесителя, расход и скорость теплоносителя. Этому методу подбора будет посвящена отдельная статья. Но основные характеристики насоса – производительность и напор – можно приближенно определить по упрощенному методу.

Производительность насоса определяется по суммарному количеству теплоносителя в системе и кратности его обмена. Для максимальной теплоотдачи объем перемещенного в час теплоносителя должен быть равен 3 объемам воды в системе отопления. Рассчитать количество воды в комплексе несложно – нужно просуммировать длину труб и вычислить их внутренний объем по формуле объема цилиндра.

Эта величина умножается на 3 и на поправочный коэффициент запаса мощности (1,15 – 1,2). Получается искомая величина производительности насоса.

Бытовая серия циркуляционных насосов имеет максимальный напор в 6 метров водного столба. Насоса с таким напором вполне достаточно для обеспечения качественной циркуляции в системе с 10 контурами и средней протяженностью контуров 70 – 80 м. Насос следует приобрести трехскоростной – эта функция улучшает качество управления величиной объемного расхода теплоносителя.

По значениям производительности и напора выбирается циркуляционный насос с соответствующими или близкими показателями.

Следует отметить, что сборка узла теплых полов из отдельных элементов обычно обходится дешевле заводского изделия примерно на 20 %.

Выполнение проекта системы водяных теплых полов обязательно. Проект поможет правильно рассчитать количество необходимого материала, выбрать оптимальную конфигурацию комплекса, которая обеспечит эффективную работу напольного отопления. Самостоятельное проектирование также сэкономит денежные средства – не потребуется привлекать профессиональных проектировщиков.

Рекомендуем прочитать:

Расчет отопления в частном доме

Топливо для отопления частного дома

Системы водоснабжения

Инфракрасный пленочный теплый пол

Проточные и накопительные газовые водонагреватели

Опрессовка системы отопления в частном доме

(Просмотров 1 249 , 1 сегодня)

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

  • Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
  • Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
  • Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
  • Расстояние между трубами должны быть одинаковыми.
  • Для подобной конструкции требуются циркуляционные насосы.
  • Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
  • Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
  • Высота конструкции учитывается при оформлении оконных и дверных проемов.

Устройство системы напольного обогрева

Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Основные варианты укладки контура

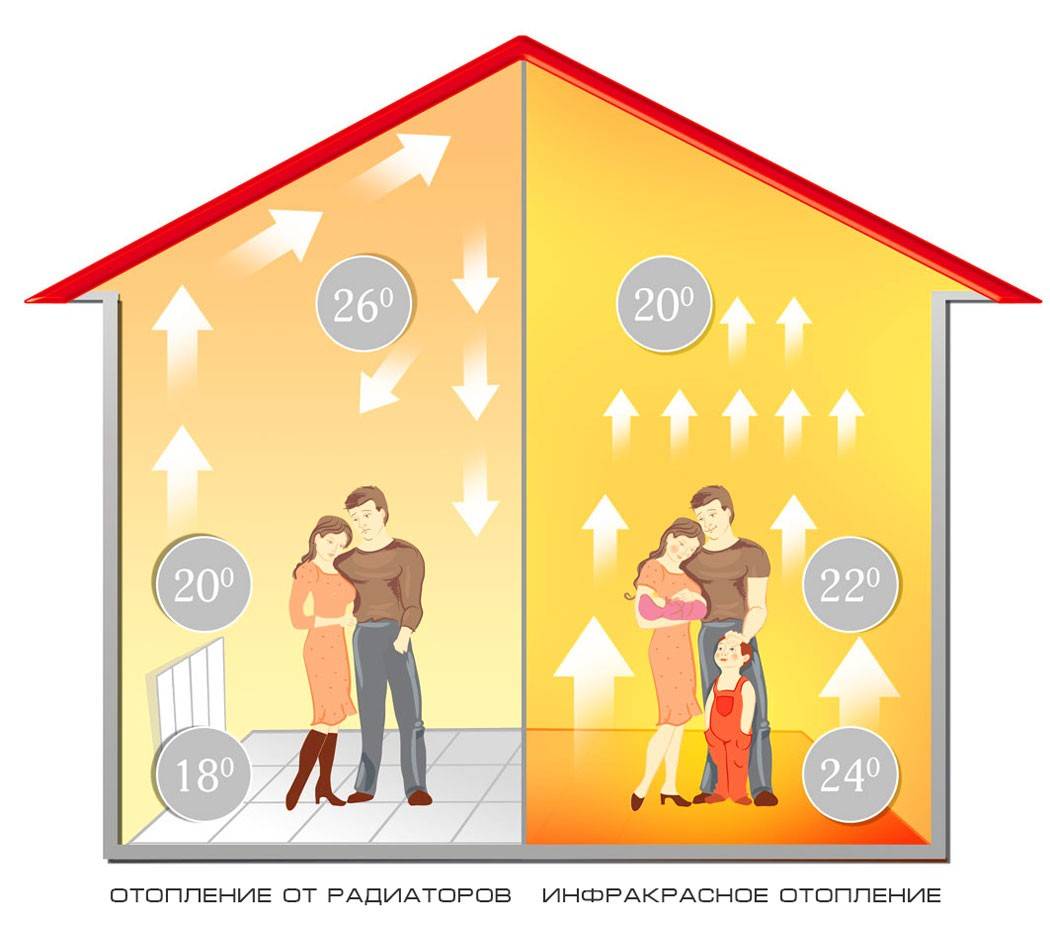

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубыМаксимальная величина трубы
1,6 – 1,7 см.100 – 102 м.
1,8 – 1,9 см.120 – 122м.
2 см.120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.

Шаг, см.Расход рабочего материала на 1 кв.м., м.
10 — 1210 – 10,5
15 — 186,7 – 7,2
20 — 225 – 6,1
25 — 274 – 4,8
30 — 353,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

  1. На бумаге рисуется общая площадь помещения.
  2. Измеряются размеры габаритной мебели и напольной электротехники.
  3. В соответствующем расположении все измерения переносятся на бумагу.
  4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Шаг 10. Заливка цементной стяжки

Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы

Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола

Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.

Программа для проектирования трубопроводных систем

Новая  расчетная программа Aquatherm Project UA

Пакет программ AquathermProjectUA для проектирования внутренних инженерных систем содержит:

1. Программа Aqua—therm 4 HCR — позволяет редактировать планы и развертки любой системы центрального радиаторного отопления в одно- или двухтрубной системе, а также систем отопления полов и стен. Охватывает также системы хладоснабжения. Графический редактор позволяет самостоятельно начертить схему здания, используя сканированные строительные чертежи либо применяя более выгодное для проектировщика решение – импорт строительных чертежей из файлов dwg, dxf,  с распознаванием стен и помещений. Проекции и развертки  с нанесенными системой и результатами расчетов можно также экспортировать в этих  форматах. Программа выполняет комплексный тепловой и гидравлический расчет, а также автоматически создает полную спецификацию материалов.

2. Программа Aquathermheat&energy 4 —  служит для выполнения расчета теплопотерь  здания и сезонного потребления энергии. Программа определяет баланс вентиляционного воздуха в помещениях, рассчитывает температуру воздуха в неотапливаемых помещениях. Программа считывает конструкцию здания из чертежа, записанного программой Aqua-therm 4 HCR, благодаря чему конструкция, загруженная из файла dwg или dxf, либо начерченная в графическом редакторе программы Aqua-therm, требует лишь дополнения таких данных, как  структура стен, данные для вентиляции и т.п. Это новаторское решение значительно уменьшает количество труда, необходимого на выполнения расчетов теплопотерь, а также гарантирует полное соответствие данных в обоих приложениях (эти данные сохраняются в одном файле, который обслуживают обе программы).

3. Программа Aquatherm—san 4 TS – служит для проектирования внутренних систем водоснабжения  и канализации. Оснащена графическим редактором, который позволяет быстро начертить план и развертку системы и дополнить данные . Выполняет гидравлические и тепловые расчеты, а также автоматически создает полную спецификацию материалов. В расчетах циркуляционной сети применяется т.н. термический метод, который соответствует предписаниям DVGW и ДБН Украины. Проекции и развертки  с нанесенными системой и результатами расчетов можно также экспортировать в форматах dwg, dxf.

Программа предназначена для определения тепловой мощности системы отопления, подбора отопительных приборов, расчета гидравлической схемы системы отопления и труб для теплого пола и для расчета водопроводных труб для горячего и холодного  водоснабжения. В программе AquathermIntegraCAD применено много решений что ускоряют и облегчают работу над проектом. Важнейшие из них: — графический процесс ввода данных с применением чертежей в AutoCAD; — представление результатов расчетов на схеме и поэтажных планах в форматах dwg и pdf; — многооконная среда, позволяющая одновременно просматривать много типов данных, итогов расчетов и т.д.; — простая совместная работа с принтером, плоттером, с функцией предварительного просмотра страниц перед печатью; — диагностика ошибок, а также функция автоматического их поиска на схеме;

— быстрый доступ к каталогам данных по трубах, отопительных приборов и арматуры.

Подключение системы к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

  • труба подачи нагретого теплоносителя;
  • труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

  • обустройство коллекторного шкафа;
  • установка в нишу в стене;
  • монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу — расстоянию между трубами.

Для зоны умеренного климата:

  • При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
  • Если стены не утеплены, 10-15 см.
  • В просторных помещениях, где часть стен холодные, а часть — теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам — его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление — слишком большими.

Идеальное покрытие для теплого пола — это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый — очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни — линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум — без утепляющей подложки.

Важно!

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Укладка труб

Сейчас давайте рассмотрим, какие бывают схемы укладки труб. Вообще на практике применяются всего два метода — это улитка и спираль. Но они могут также комбинироваться и укладываться с изменяющимся шагом для придания определенным участкам пола нужной степени прогрева.

Улитка

Схема укладки улиткой является самой распространенной. Придает теплому полу лучшие характеристики в плане распределения тепла и экономичности работы. В основном, используется прямоугольная улитка, так как укладывать ее намного проще, чем круглую — она обеспечивает полный, равномерный прогрев всего помещения, включая и углы.

Изготавливается следующим образом. Линия прямой ведется вдоль стены в самый отдаленный угол. От стены расстояние должно быть порядка 30 см. Там поворачивается на 90о, затем идет вдоль другой стены — и так по всему периметру. Как только мы сошлись в прямоугольник, труба поворачивает внутрь данного прямоугольника с шагом в 60 см.

Таким образом, повторяем процесс, пока не дойдем до центра. В центре делаем разворот и уже линией обратки идем в противоположную сторону. В итоге у нас получилась улитка с шагом в 30 см. Данный шаг самый распространенный и укладывается в регионах, где температура зимой падает не больше чем до -10оС — если падает сильнее, сокращаем шаг до 20 см. Соответственно, при укладке делаем не 60, а 40 см.

Улитка укладывается в помещениях с площадью более 10 м2. Если в какой-либо части комнаты требуется сильнее прогреть участок, то именно там делаем шаг меньше — например, улитка может выполняться с шагом в 30 см, но у стены, где расположено окно, делаем шаг 15–20 см.

Можно сделать и по-другому — уложить трубы двойной улиткой. То есть, ведем прямую линию к стене, где располагается окно, у нее укладываем узкую прямоугольную улитку шириной в 1–1,5 метра, а далее прокладываем основную большую. Таким образом, мы также добьемся более сильного прогрева зоны окна.

Змейка

Данная схема разводки укладывается преимущественно в небольших помещениях, до 10 м2, так как при такой схеме на больших площадях происходит неравномерный нагрев комнаты, из-за потери тепла в начале змейки. Для компенсации этого явления ее укладывают с плавно изменяющимся шагом. То есть, в начале комнаты 30 см, а в конце уже все 10.

Такая система затрудняет работу циркнасоса, потому как в ней большое количество поворотов на 1800. Такие повороты сильно снижают проходимость и гасят давление. Если все же требуется укладка такой системы, а свойства трубы не позволяют ей согнуться на необходимом расстоянии, то просто для изгиба используйте форму круга.

В этом варианте все трубы уложены на нужном расстоянии, хоть в 7 см — но в тех местах, где такой изгиб невозможен, он проводится кругом большего диаметра, чем расстояние между трубами.

На этом все, уважаемые читатели. Теперь вы обладаете всей необходимой информацией для того, чтобы изготовить схему раскладки теплого водяного пола. А если у вас остались некоторые вопросы, просмотрите другие наши статьи по этой теме.
