Подключение проходного выключателя с двух и с трех мест: разбор схем + инструктаж по установке

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Подключение выключателя на 3 точки

Еще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек

Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

Проходной

Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

Принципы подключения следующие:

1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.

Перекрестный

1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
4. От второго проходного выключателя ведется кабель для подсоединения ламп.
5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

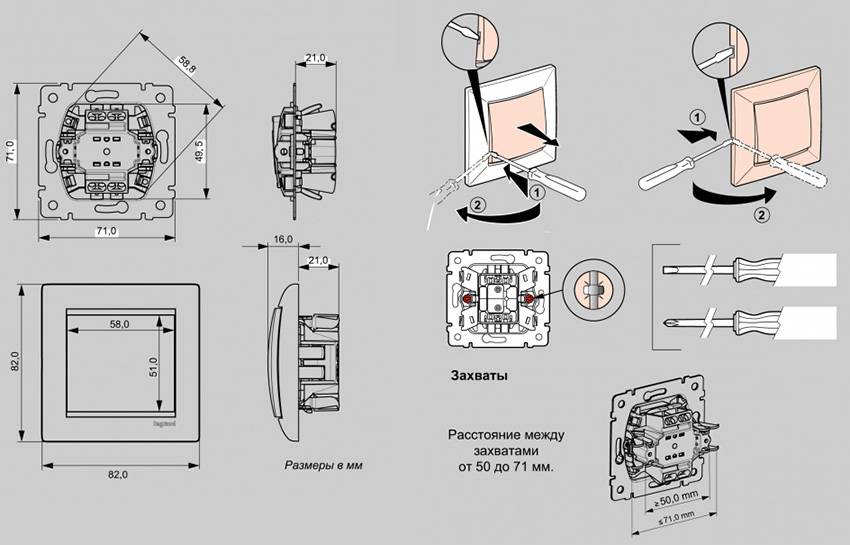

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

• последовательное подсоединение коммутаторов;
• фаза не размыкается, а переключается на вторую линию;
• контактов выхода больше, чем контактов входа.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

• Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
• Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
• Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
• Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

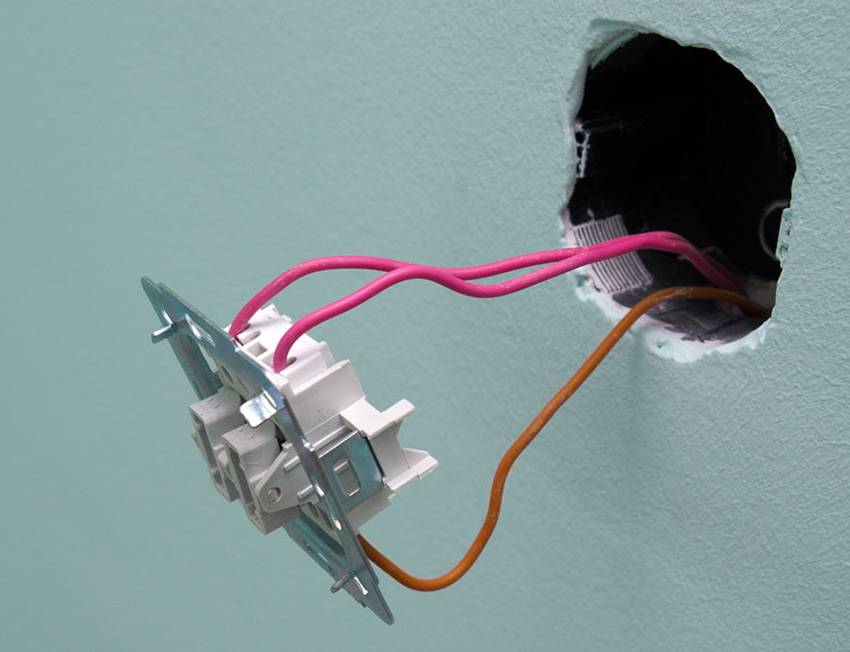

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

ищите общую клемму

подключаете на нее фазный проводник, который будет идти на лампочку

на оставшиеся подсоединяете две другие жилы

Импульсные реле – простой аналог сложной схемы

Как мы отметили выше, коммутация лампами из трех мест при помощи переключателей сложная. Но есть альтернативный вариант – импульсные реле модельного ряда BIS компании ООО “ТД Евроавтоматика ФиФ”. Наиболее подходящее для наших задач – импульсное реле модели BIS-402.

Изделие предназначено для управления однофазной нагрузкой из произвольного количества мест. Управление производится кнопками без фиксации, соединенными параллельно. Реле работает в режиме триггера – каждое нажатие на любую кнопку переключает его в противоположное состояние. Схема подключения такого реле проще, чем с переключателями.

Основные характеристики реле следующие:

• Питание, В/Гц – 230/50.
• Коммутируемый ток/напряжение, А/В – 8/250.
• Количество контактов – 1 группа на переключение.
• Ток управления, мА – 0,5-1.
• Тип корпуса – PDT (в монтажную коробку).

Если необходимо управлять из нескольких мест двумя нагрузками, то можно использовать модель BIS-404. Правда, придется изучить азбуку Морзе. Зато такой вариант прост в монтаже и не потребует особых знаний электрики. Подробнее с возможностями реле ознакомьтесь в этом видео:

Видеоописание импульсного реле BIS-404

Мы выяснили, как организовать управление освещением из трех мест. С непривычки и от обилия проводов схемы кажутся сложными, но если все делать внимательно и не торопясь, то вы справитесь.

Предыдущая
ОсвещениеЧто такое освещение и каким оно бывает
Следующая
ОсвещениеНужно ли ставить УЗО на освещение

Спасибо, помогло!1Не помогло

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

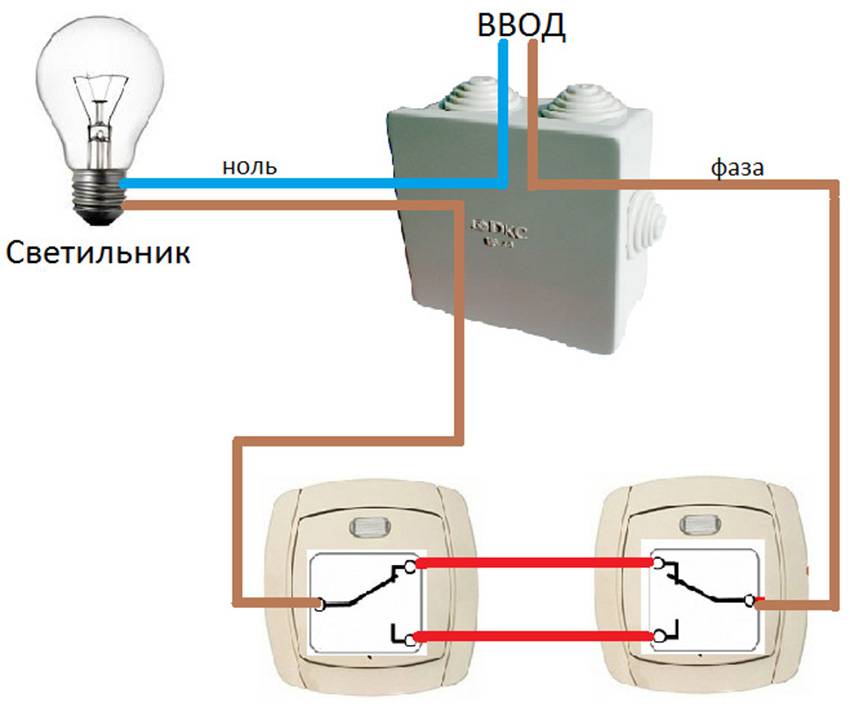

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Пошаговая инструкция по монтажу и расключению коробок

Переходим от теории к практике. Определяем нумерацию и назначение контактов переключателей. У проходных таких контактов три или шесть, если приборы двухклавишные, позволяющие организовать управление двумя нагрузками. Чтобы разобраться в назначении контактов, достаточно взглянуть на тыльную сторону переключателя, на которой нанесена схема.

Важно! Обращать внимание нужно именно на схему, а не на маркировку контактов, которая зависит от капризов производителя

У перекрестных выключателей таких выводов соответственно четыре или восемь. Определить, где какой, можно вышеописанным способом.

С разводкой определились, осталось все собрать и подключить. Монтажная схема управления одной нагрузкой из трех мест выглядит следующим образом:

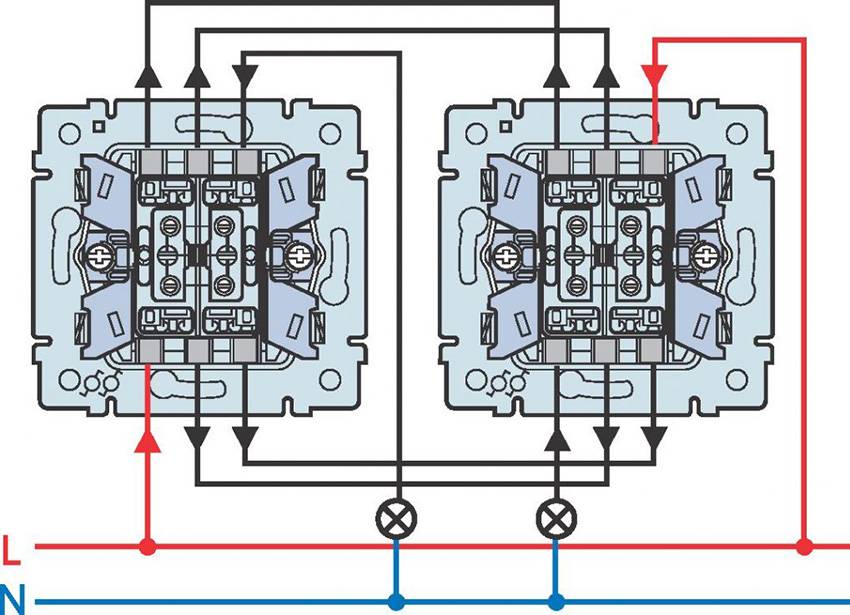

Если вы решили использовать двухклавишные выключатели, чтобы управлять двумя лампами из трех мест, схема усложняется:

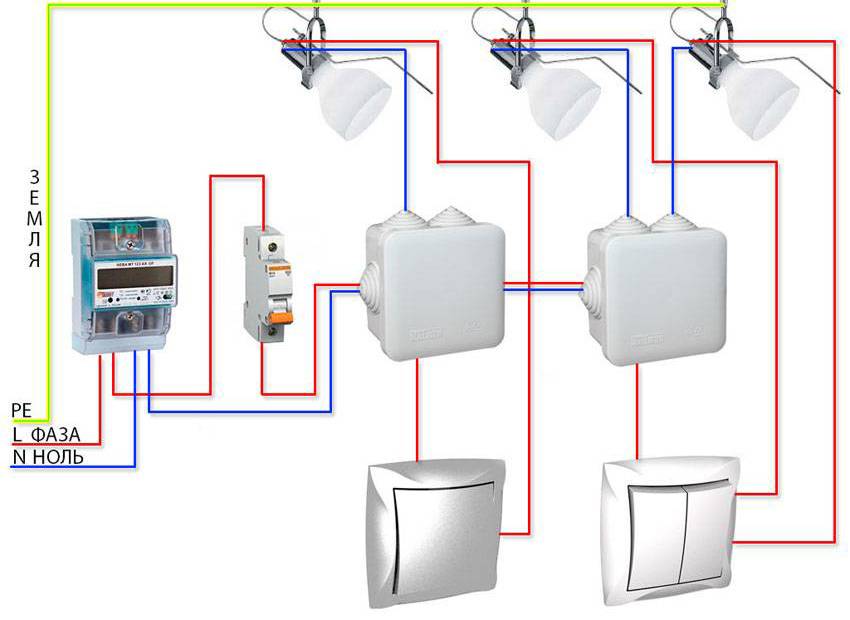

Схема подключения (СП) ПВ на 3 точки 2 лампочки пошагово

Монтаж ПВ на 3 точки с коробом

ПВ на 3 точки с коробом

Условно монтажом назовем простое монтирование всех точек и распределительной коробки. Соблюдаем схему и монтируем все провода по «линиям» на схеме выше. Для удобства считайте количество подведенных линий до и после переключателей – столько и должно быть проводов всего. Если идти против часовой стрелки, то между узлами по фазе на схеме выше можно насчитать следующее количество: 1-2-2-1. Ноль приходит сразу на лампу, без промежуточных узлов.

Существует некая нормативная база, которую неплохо бы прочитать перед монтажом целиком, «правила устройства электроустановок (ПУЭ)». Вот несколько правил, которые железно нужно соблюдать, особенно в объектах коммерческого назначения и офисах:

1. Все развилки и места соединения проводов должны быть спрятаны в короб. Последний обязан быть изготовлен из негорючих диэлектриков, а доступ к нему должен быть постоянный – нельзя прятать в стенах и т.п. (ПУЭ п.п.2.1.21-29).
2. Не спешите делать все, как показано в видеороликах в интернете, особенно там, где автор делает скрутки – последние делать категорически запрещено. ПУЭ, п.п.2.1.21-29 снова направляет на «путь истинны», дословно: «нельзя коммутировать кабеля при помощи скрутки; использовать только опрессовку, пайку или кабельные наконечники (то есть клеммы)».
3. Что касается высоты установки выключателей, то ПУЭ не освещает этого момента, а лишь дает «рекомендации»: расстояние переключателей от газопровода и устройств потребляющих газ должно быть не менее 0,5 метров. Исходя из этого, можно немного «законно» пофантазировать, однако, согласно «европейской этике» монтаж переключателей рекомендуется производить на высоте 0,9-1 метр.

Перекресный ПВ41 с 3х мест, зачем нужен

Перекресный ПВ41 с 3х мест

Спаренный или как его еще называют «перекрестный» выключатель потребуется в цепях, где отключение/включение источника освещения необходимо производить минимум с 3ех мест.

В основе данного коммутатора лежит некий незамысловатый механизм: смотрим на картинку выше и включаем воображение. Если никаких ассоциаций не пришло, то вспомните, как происходит переключение колеи в железнодорожных путях и все сразу станет на свои места. Перекрестный коммутатор как раз и работает по аналогии с колеями – переключение происходит сразу двух линий. А если больше чем один контур? И здесь на помощь придет чудо инженерной мысли – двухклавишный перекрестник.

Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.

Пошаговое подключение ПВ на 3 точки

А теперь самое интересное — как все это подключить между собой.

Подключение ПВ на 3 точки

На данный момент проводка должна быть уже готова, осталось дело за малым – соединить все в коробке.

1. Самое первое, что нужно сделать. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус.
2. Когда фаза найдена, то неплохо бы ее промаркировать и выключить подачу напряжения в щитке или на перекидном переключателе (в разговорном «автоматы»).
3. Подключаем нуль приходящий к нулю уходящему на лампу. Используем только клеммники, или самозажимные клеммы.
4. Дальше соединяется фаза с уходящим проводом. Больше фазу мы никуда не подключаем!
5. Вот теперь осталось самое сложное: последовательно соединить все переключатели между собой. Ранее рекомендовалось помечать, что куда уходит и приходит. Если по какой-либо причине это не представлялось возможным, то берем мультиметр в режиме прозвонки и начинаем вычислять.

Чем отличается проходной выключатель от обычного

Электрическая коммутация

Перед началом работ не забывайте о своей безопасности, отключите автомат питающей сети, проверьте, что отсутствует напряжение, и только потом приступайте к монтажным и коммутационным действиям с электропроводкой.

В распределительную коробку должно подходить пять проводов:

• 2-х жильный – ноль и фаза от питающей сети;
• 2-х жильный – ноль и фаза от осветительного прибора;
• 3-х жильный – от одного проходного выключателя;
• 3-х жильный – от второго проходного выключателя;
• 4-х жильный – от перекрёстного выключателя.

Если ваш светильник конструктивно должен заземляться, то понадобится провод с тремя жилами и для подключения осветительного прибора, и для питающей сети (фаза, земля и ноль).

Каждое соединение необходимо выполнять в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выполняет функцию промежуточного звена между питающей сетью и проходными переключателями.

А теперь давайте подключаться, нет ничего сложного, главное, будьте внимательны:

1. Сначала соединяется нулевой провод из питающей сети с нулевой жилой провода, идущего на светильник.
2. Фазный провод из питающей сети соедините с жилой, идущей на общий входящий контакт первого проходного выключателя.
3. Теперь пара проводов от выходящих контактов первого проходного выключателя подключается к любой одной паре проводов перекрёстного аппарата.
4. Абсолютно аналогичная коммутация производится и со вторым проходным выключателем. Его пара проводов от выходящих контактов соединяется с оставшейся парой проводов перекрёстного аппарата.
5. Осталось соединить фазу светильника с жилой общего входящего контакта на втором проходном выключателе.

Произведите соответствующие подсоединения жил на контактах переключателей и в патроне осветительного прибора (фаза и ноль).

Советуем, сначала опробовать работу собранной схемы, а потом только изолировать места скруток, дабы точно увидеть, что всё сделано верно. Включите автомат от источника питания, и опробуйте действие переключателей. Любым из трёх коммутационных аппаратов лампочка включается, и отключается. Всё действует правильно? Тогда завершайте работы. Снова отключите напряжение, заизолируйте места скруток при помощи изоленты, закрепите защитные крышки и клавиши на выключателях.

Аналогичным образом выполняется схема подключения двухклавишного проходного выключателя, только в этой ситуации понадобится установить два перекрёстных устройства.

Можно подключать в схему управления светильниками и четвёртый переключатель, и пятый, тогда получится контролировать ещё большее пространство, например подъездное освещение многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поняли сам принцип на рассмотренной схеме управления из трёх мест, справиться с большим количеством точек у вас тоже получится.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

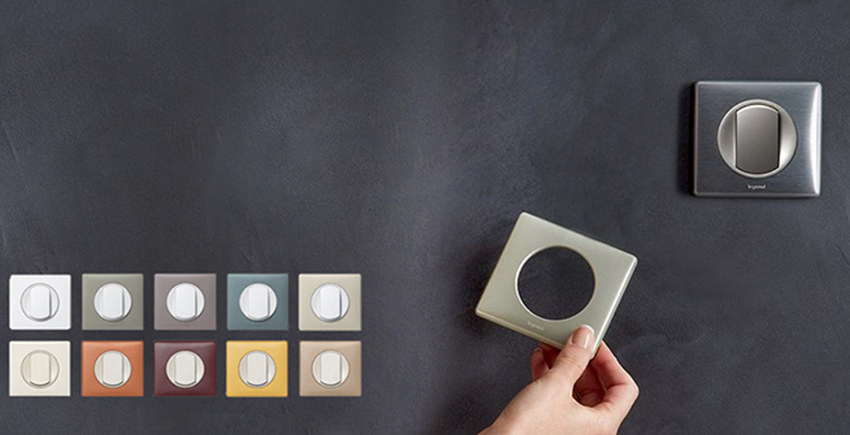

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.
