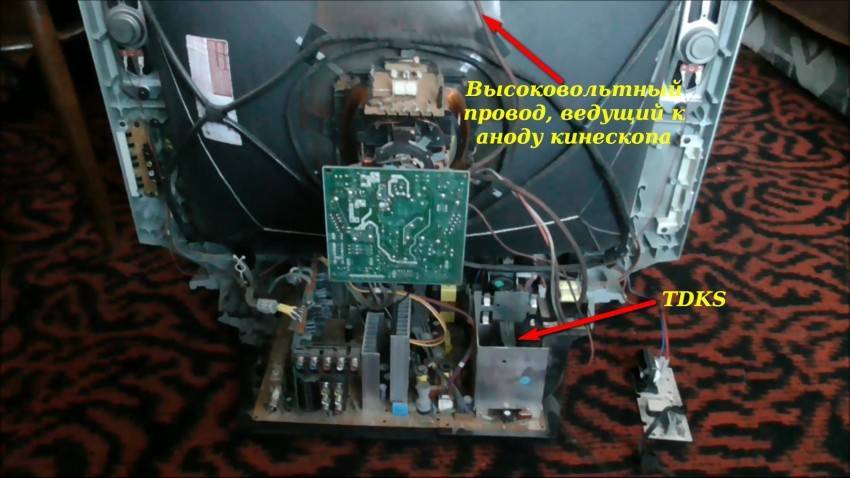

Ремонт телевизоров с электронно-лучевой трубкой
Процент моделей с электронно-лучевой трубкой велик. Логично с них начинать рассматривать, как отремонтировать телевизор, потому что импульсные блоки питания считаются составной частью любой аппаратуры. Жидкие кристаллы, OLED (органические диоды), плазма. Микросхемы развертки эксплуатируют схожие принципы. Способ построения изображения отличается, однако элементная база схожая. Следовательно, ремонт телевизоров своими руками двигается проторенными дорожками.
Аппаратура содержит предохранители. Откроем секрет: случись форс-мажорная ситуация (удар молнии, скачок напряжения, падение аппаратуры) – ломаться должна защита. Практически конец настигает микросхемы. С предохранителя начинайте. Разумеется, если аппаратура лишена признаков жизни. В нормальном режиме ток через предохранитель нулевой, спецы ремонта придумали использовать факт, поставить на службу. Сгоревшая деталь вынимается, к клеммам присоединяется лампочка 100 ватт. Сопротивление сравнительно велико, послужит хорошим ограничителем тока, электрическая схема помедлит выгорать дальше.
В нормальном режиме лампочка моргнет, потом потухнет после включения телевизора. Причем аппарат с такой добавкой работает слегка неправильно. Присутствуют две детали, которые часто горят у телевизоров с электронно-лучевой трубкой:
- Диодный мост выпрямляет ток. При резком увеличении потребления одна ветвь сгорает. Обычно два диода выходят из строя. Определить годные можно прозвонкой. Ток диодов проходит одним направлением, в другом вентили заперты. Схемный треугольник указывает, куда ток проходит. По представлениям схемотехники ток всегда течет от плюса к минусу. Соответственно, ставьте электроды, начиная прозвонку.
- Второй любопытной деталью назовем позистор, работающий на индуктивную петлю, в задачу которой входит снятие потенциала с электронно-лучевой трубки. В противном случае на экране появляется характерная радуга из-за нарушения движения электронов. Может сгореть терморезистор, либо петля. Проверить цепь просто. Потребуется отключить, затем врубить питание. Если лампочка, которая раньше горела, теперь погасла, проблема в цепи снятия потенциала. Можно протестировать аппарат, какое-то время сможет работать нормально без петли.
Как понять вышел ли из строя позистор либо петля сгорела? Во-первых, измерить сопротивление. У позистора четыре входа. Два образуют цепь подогрева, два – снимают потенциал. Между первой парой сопротивление будет 300 – 600 Ом, между второй – единицы омов. Если отключить выходы, идущие на петлю размагничивания электронно-лучевой трубки, исключим участок из работы. Методика проверки простая. Если с петлей лампа горит, а без – нет, то придется искать новый шнурок. Визуально – толстый провод, охватывающий электронно-лучевую трубку по периметру. Чтобы с точностью 100% проверить позистор, потрудитесь выпаять. Включив питание, отслеживайте действия лампочки.
Что еще сгорит? В блоке питания при входе конденсатор большой емкости, рядом – силовой транзистор. Обе детали прозваниваются. У транзистора пробивается переход исток-сток, хотя возможны другие варианты. Если замечено, что половина диодного моста сгорела, говорит красноречиво: предохранитель потерпел неудачу. Вид поломки телевизора свидетельствует: внутри еще неисправность. А вот она уже привела к выходу из строя одной ветви диодного моста. Диагностику проводите, пока лампа вообще откажется загораться. Ключевым признаком правильно работающего телевизора является характерный гул, свидетельствующий: включилась строчная развертка.

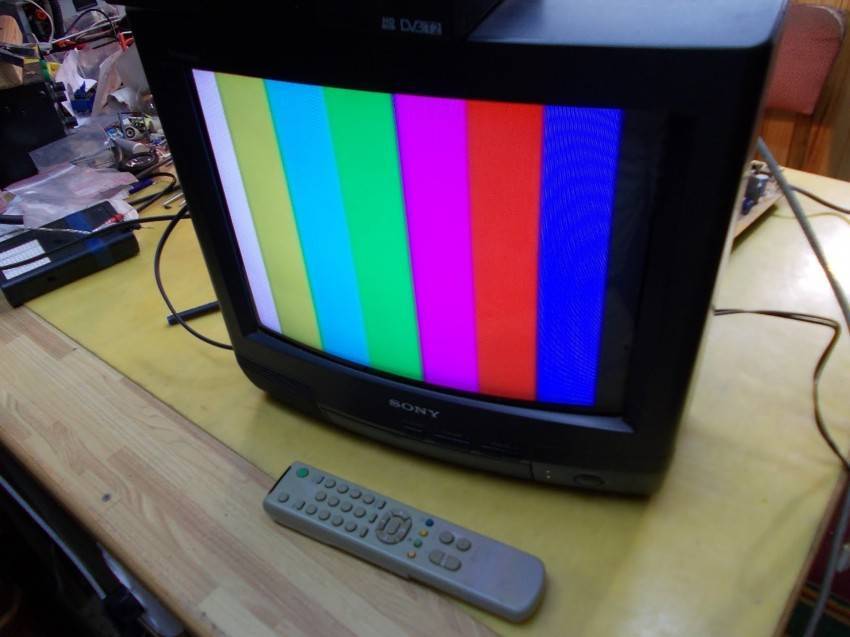

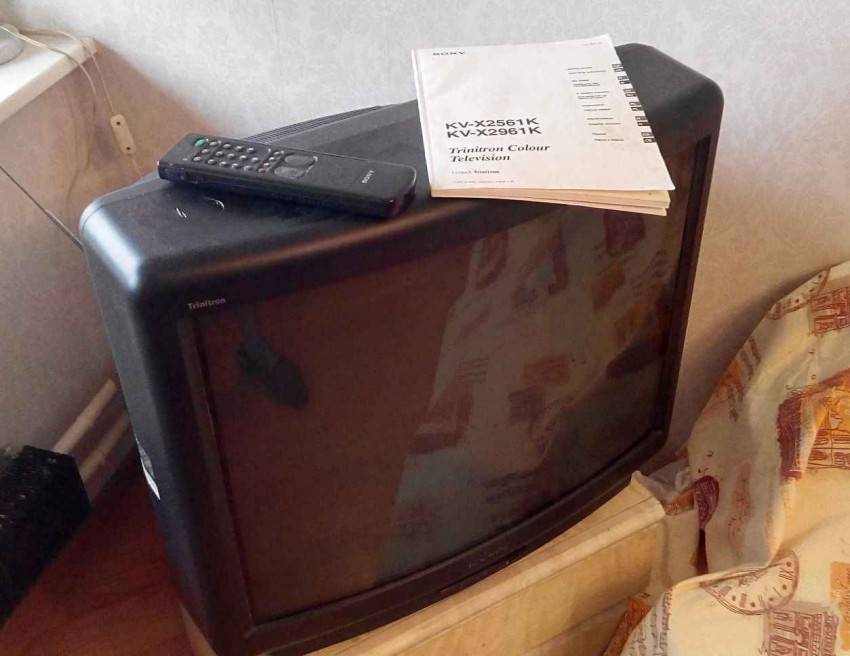

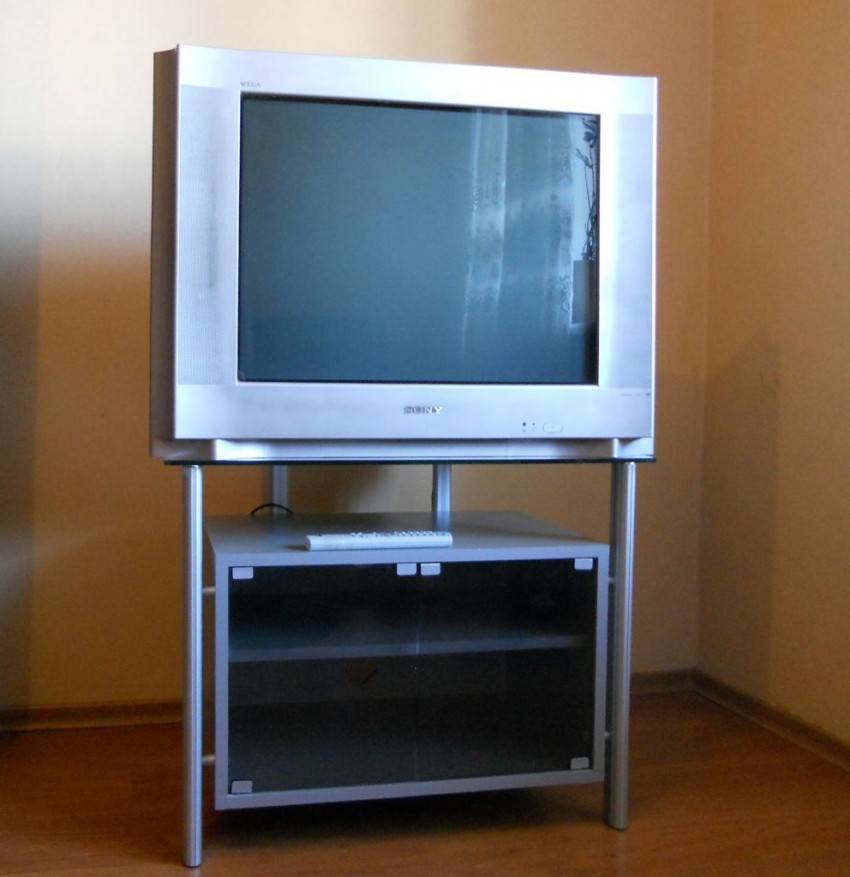

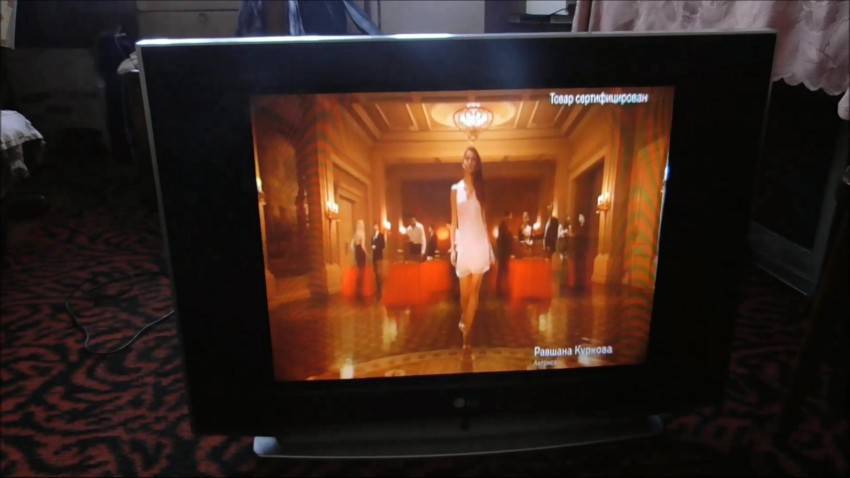

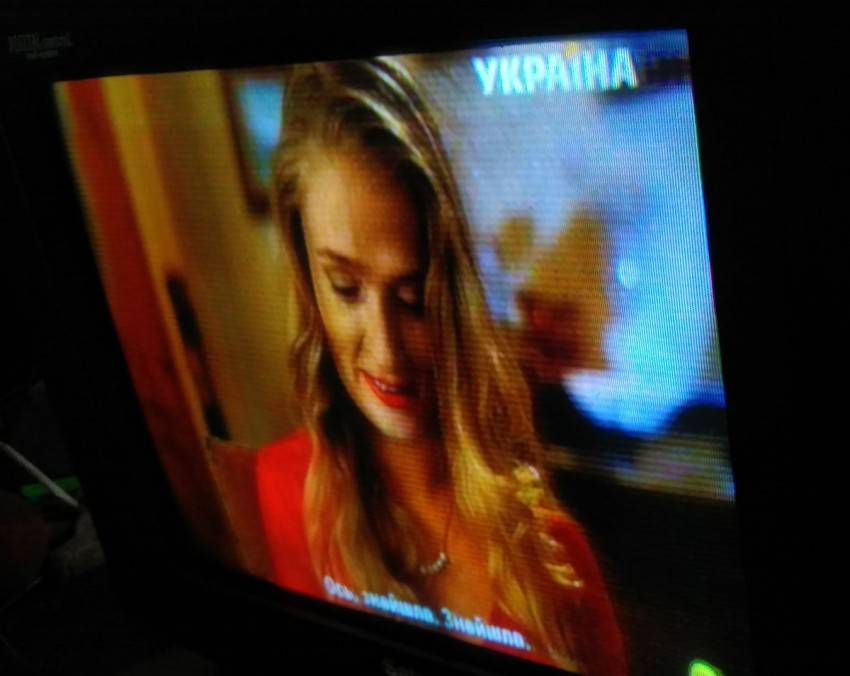

Кинескопные экраны
Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.
Основные неполадки кинескопных устройств:
- кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
- неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
- поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
- перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.
Тракт изображения
Телевизионный радиосигнал с антенного входа поступает на вход тюнера TU101, которым управляет МК (выв. 31, 33 IC01) по интерфейсу I2C (выв. 4, 5 TU101). Тюнер питается напряжением 5 В (выв. 7). Выходной сигнал тюнера (выв. 11) с ПЧ, равной 38 МГц, через полосовой фильтр Z101, формирующий АЧХ тракта ПЧ, подается на вход УПЧ — выв. 6 и 7 микросхемы IC501. Приведем ее основные функции:
- формирование полного цветового видеосигнала (CVBS) из сигнала ПЧИ;
- формирование звукового сигнала из сигнала ПЧЗ;
- формирование напряжения АРУ для тюнера;
- автоматическое определение системы цветности и декодирование систем PAL и NTSC;
- управление внешним декодером SECAM (IC502);
- выделение сигнала яркости из CVBS;
- формирование из цветоразностных сигналов: сигнала яркости и основных цветов (RGB);
- коммутация сигналов RGB и экранного меню (OSD), их усиление до уровня, необходимого для управления выходными видеоусилителями на транзисторах Q901-Q903;
- выделение синхроимпульсов из CVBS и формирование импульсов запуска строчной развертки и пилообразного напряжения для управления кадровой разверткой;
- прием и обработка команд управления от МК по интерфейсу I2С.
Назначение выводов микросхемы TB1238AN представлено в табл. 3.
Таблица 3. Назначение выводов микросхемы TB1238AN
| Номер вывода | Сигнал | Описание |
| 1 | DE-EMP | выход сигнала звука до аттенюатора |
| 2 | AUDIO-OUT | Выход сигнала звука |
| 3 | IFVCC | Напряжение питания аналоговой части 9 В |
| 4 | AFT OUT | Выход сигнала АПЧ |
| 5 | ID GND | Общий |
| 6 | IF IN | Вход сигнала ПЧ |
| 7 | IF IN | Вход сигнала ПЧ |
| 8 | RF AGC | Напряжение АРУ для тюнера |
| 9 | IF AGC | Напряжение АРУ для УПЧ |
| 10 | APC FILTER | Фильтр автоматической регулировки изображения |
| 11 | X-TAL | Кварцевый резонатор 4,43 МГц |
| 12 | Y/C GND | Общий каналов яркости и цветности |
| 13 | Ys/Ym | Вход управления режимом HALF TONE |
| 14 | OSD R | Вход сигнала OSD R |
| 15 | OSD G | Вход сигнала OSD G |
| 16 | OSD В | Вход сигнала OSD В |
| 17 | RGB VCC | Напряжение питания видеопроцессора 9 В |
| 18 | R OUT | Выход сигнала R |
| 19 | G OUT | Выход сигнала G |
| 20 | B OUT | Выход сигнала В |
| 21 | ABCL | Вход схем регулировки яркости и ограничения тока лучей |
| 22 | V RAMP | Конденсатор ГПН кадровой развертки |
| 23 | V NFB | Вход импульсов ОХ кадровой развертки |
| 24 | V OUT | Выход пилообразного напряжения кадровой развертки |
| 25 | V AGC | Фильтр АРУ кадровой развертки |
| 26 | SCL | Шина синхронизации интерфейса I2С |
| 27 | SDA | Шина данных интерфейса I2С |
| 28 | H. VCC | Напряжение питания задающего генератора строчной развертки 9 В |
| 29 | ID/SW OUT | Выход переключения сигналов SECAM |
| 30 | FBP IN | Вход СИОХ |
| 31 | SYNC OUT | Выход сигнала синхронизации |
| 32 | H. OUT | Выход импульсов запуска строчной развертки |
| 33 | DEF. GND | Общий |
| 34 | SCP OUT | Выход двухуровневых стробирующих импульсов SCP |
| 35 | VIDEO SW | Выход видеосигнала CVBS для декодера SECAM |
| 36 | DIG VDD | Питание цифровой части схемы (5 В) |
| 37 | SECAM B-Y | вход сигнала SECAM B-Y |
| 38 | SECAM R-Y | Вход сигнала SECAM R-Y |
| 39 | Y-IN | Вход сигнала яркости Y |
| 40 | H. AFC | Фильтр АПЧ 1 |
| 41 | EXT YIN | Вход 1 коммутатора видеосигналов |
| 42 | DIG. GND | Общий цифровой части схемы |
| 43 | TV IN | Вход 2 коммутатора видеосигналов |
| 44 | BLACK-DET | Фильтр схемы расширения сигнала в области черного |
| 45 | С IN | Вход внешнего сигнала цветности |
| 46 | Y/C VCC | Напряжение питания видеопроцессора 5 В |
| 47 | DET OUT | Выход видеодетектора |
| 48 | LOOP FILTER | Подключение фильтра АРУ |
| 49 | GND | Общий ГУН |
| 50 | VCO | Опорный контур ГУН |
| 51 | VCO | Опорный контур ГУН |
| 52 | VCC | Напряжение питания 9 В ГУН |
| 53 | LIM IN | Вход сигнала ПЧЗ |
| 54 | RIPPLE FILTER | Сглаживающий фильтр |
| 55 | EXT AUDIO IN | Вход внешнего звукового сигнала |
| 56 | FM DC NF | Фильтр питания звукового тракта |
На вход переключателя видеопроцессора (выв. 14-16 IC501) могут подаваться сигналы экранного меню OSD-R, G, В, телетекста TXT-R/G/B или внешние сигналы SCART-R/G/B. Выбор необходимых сигналов осуществляет коммутатор IC751, управляемый сигналами FB-ID (выв. 39 IC01), TXT-FB (конт. 8 Р701В) или SCART-FB (конт. 16 PJ201). Выходные видеосигналы основных цветов с выв. 18,19, 20 IC501 через конт. 2, 4 и б соединителя Р901В поступают на транзисторы выходных видеоусилителей Q901-Q903, которые питаются напряжением 180 В от схемы строчной развертки. Кроме того, через конт. 1 Р901В на видеоусилители подается напряжение смещения 12 В, определяющее рабочие точки транзисторов. Регулировочные элементы видеоусилителей в схеме отсутствуют потому, что все регулировки выполняет видеопроцессор IC501 в сервисном режиме с помощью МК по интерфейсу I2C.
Распространенные неисправности телевизоров
Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.
Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

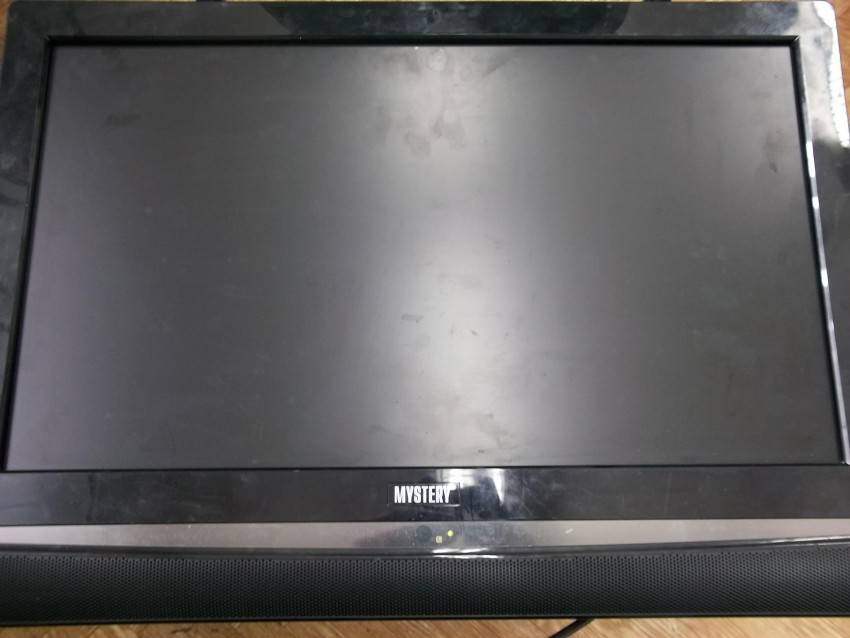

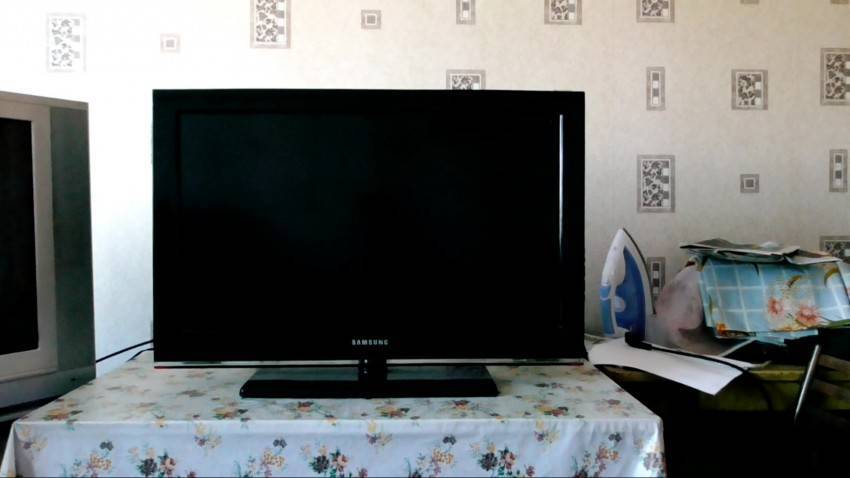

Не получается включить или выключить телевизор
Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.
Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.
Плохое качество звука
Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

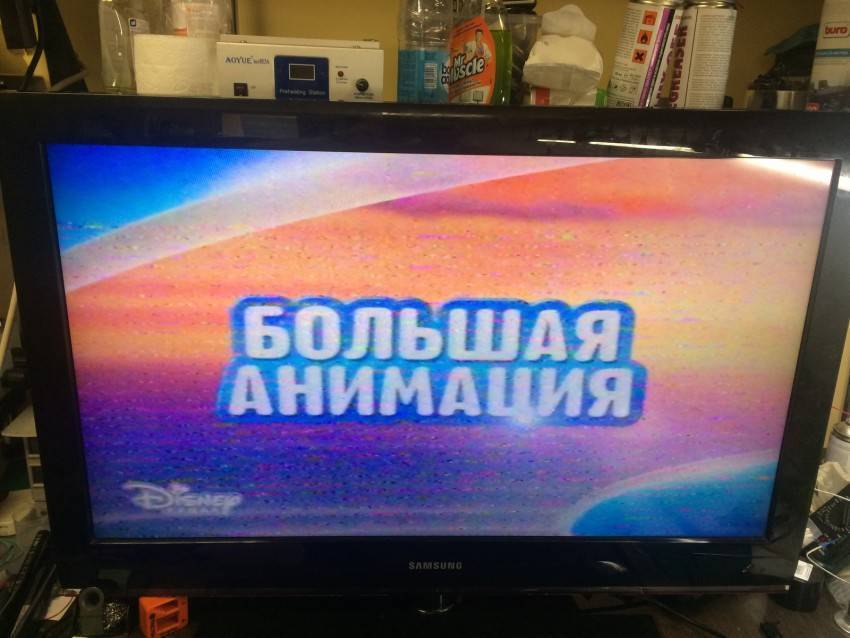

Отсутствующее изображение или его плохое качество
Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.
- Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
- Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
- Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
- Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
- Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.

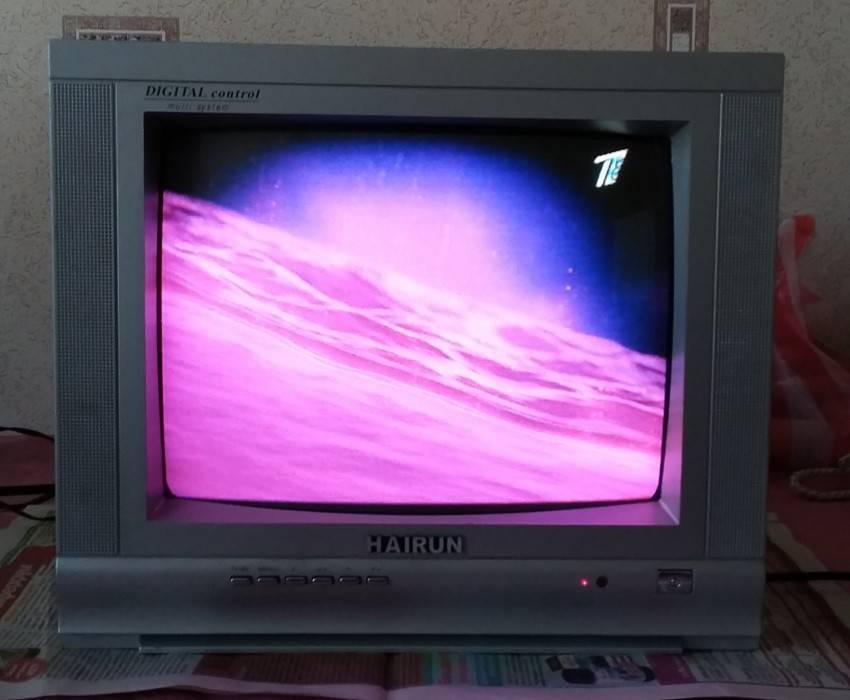

- Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

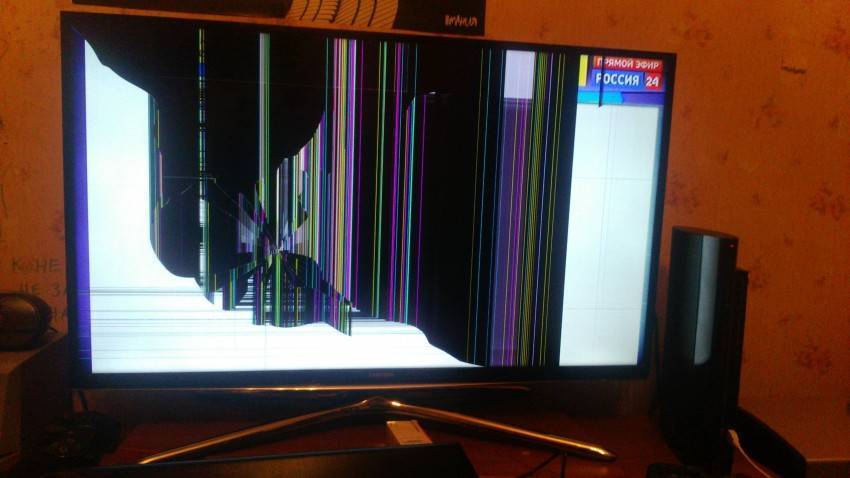

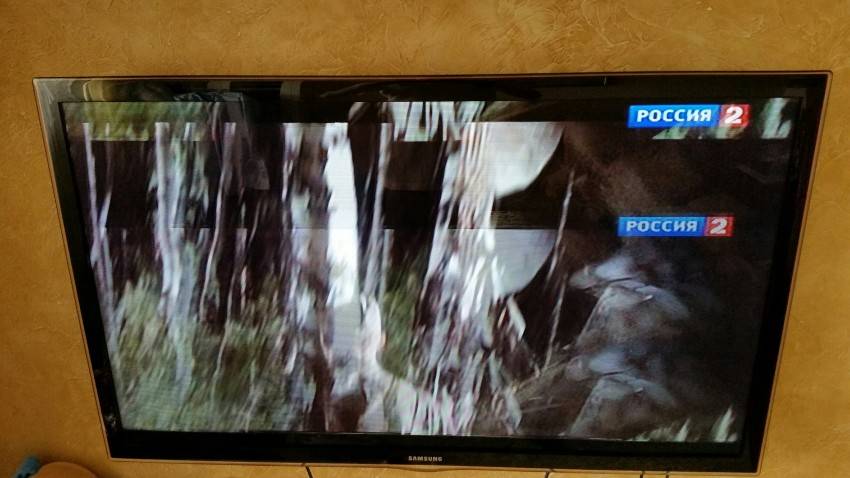

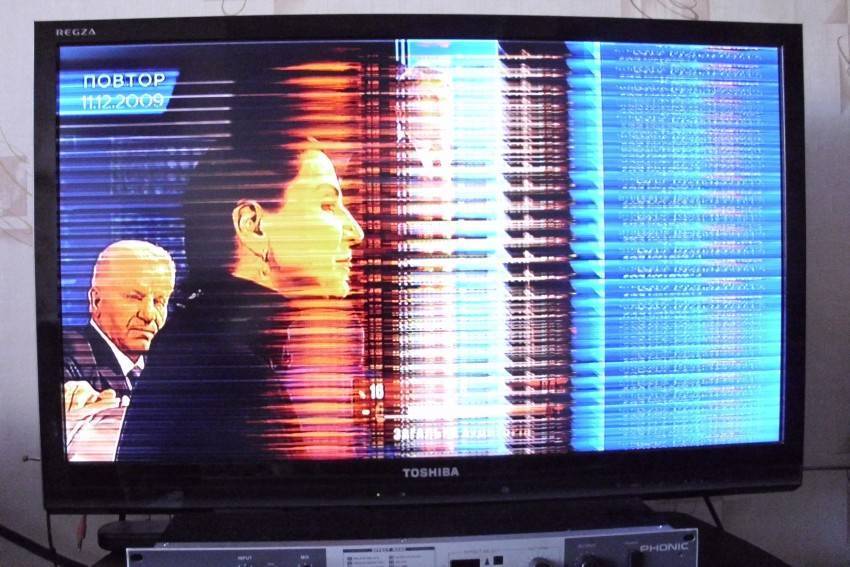

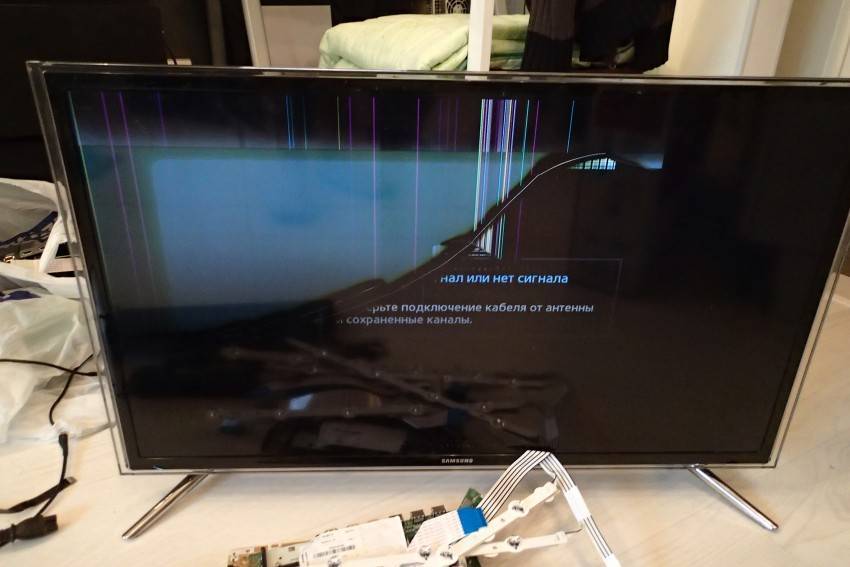

Неисправность матрицы
Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:
- телевизор роняли, или по экрану чем-то ударили;
- контакты матрицы подверглись воздействию жидкости;
- элемент оказался бракованным;
- матрица долго эксплуатировалась и износилась за это время.
О том, что матрица повреждена, могут свидетельствовать следующие признаки:
- на экране появляются полосы разного цвета;
- черные круги на «картинке»;
- изображение подвисает или полностью исчезает.

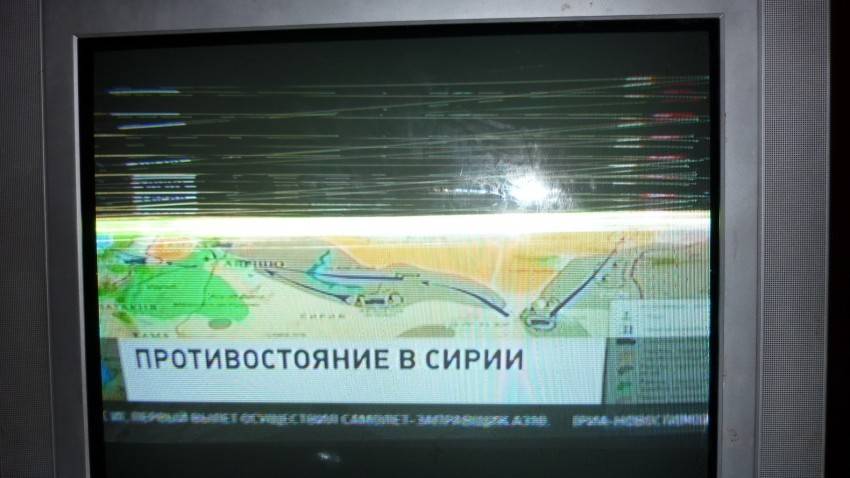

Проблема с разверткой
Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:
- изображение уменьшилось или сместилось в сторону;
- нарушилась центровка или появились линии;
- кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.
В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.
Ремонт телевизоров для начинающих
Вы посетили сайт «Телемастерская» основная направленность, помощь в ремонте электронной техники начинающим радиолюбителям, а так же для тех, кто увлекся электроникой и делает только первые шаги в этом направлении.
Однако полезен он будет и более «продвинутым» в ремонте мастерам, так как современная электроника довольно сложна и часто даже хороший специалист тратит немало времени на диагностику неисправности, а сайт поможет напомнить основные неисправности телевизоров или подсказать пути решения новых.
Для начинающих радиолюбителей на сайте есть специальные рубрики «Познаем мир электроники«, «Начинающему радиолюбителю» с опубликоваными материалами с которых необходимо начать знакомство с увлекательным миром электроники, это радио компоненты и их устройство, запчасти для ремонта, и где их можно достать. Также есть материалы по инструментам необходимым для проведения ремонта (паяльники, припой, и т. д.) В рубрике «Приборы» можно найти сведения по приборам (осциллографы, мйльтиметры), необходимым для проведения диагностики неисправностей бытовой радио электронной аппаратуры.
Качество изображения напрямую зависит от качества принятого сигнала, поэтому обязательно затрагивается тема антенны для телевизора с приемом как аналогового так и цифрового сигнала. Устройство антенн, какие они бывают, какие лучше.
С приходом «цифры» очень быстро ушли в прошлое видео магнитофоны, поэтому будет рассмотрен ремонт DVD проигрывателей и музыкальных центров. Будет затронута тема по ремонту автомобильной электроники, так как проблем в этой сфере тоже хватает. Автомагнитолы — кассетные, дисковые, ресиверы, мультимедийные, они тоже ломаются. Кроме того возможна доработка старых, но исправных магнитофонов и с таким апгрейдом, продлеваем жизнь автомобильной радиоэлектронике.
Не обойдем вниманием и новинки в области телевидения, хотя следить за ними довольно трудно, настолько быстро все меняется в этой области. Так как новые телевизоры открывают новые возможности, поэтому будут публиковаться статьи на темы связанные с цифровым телевидением (кабельное, спутниковое, цифровое эфирное телевидение DVB-T2 )
Если Вы решили осуществить ремонт телевизора своими руками будь-то самсунг, philips, lg или sony, помните, вмешательство неподготовленного человека, может усугубить существующую проблему и сделать ремонт невозможным или нерентабельным. Если Вы не имеете базовых знаний, а у Вас возникли проблемы с техникой лучше все таки обратиться к квалифицированному специалисту.
| Для просмотра цифрового ТВ необходимо купить приемник цифрового телевидения. Называть его могут по разному — декодер, ресивер Читать | 3D LED — телевизор LG 32LA643V модельного ряда 2013 года, с диагональю 32 дюйма (81 см), недорогой хороший телевизор Смарт ТВ. Вполне Читать | При составлении рейтинга лучших телевизоров 2013 года, телевизоры рассматривали по следующим параметрам: четкость и ясность изображения, Читать |

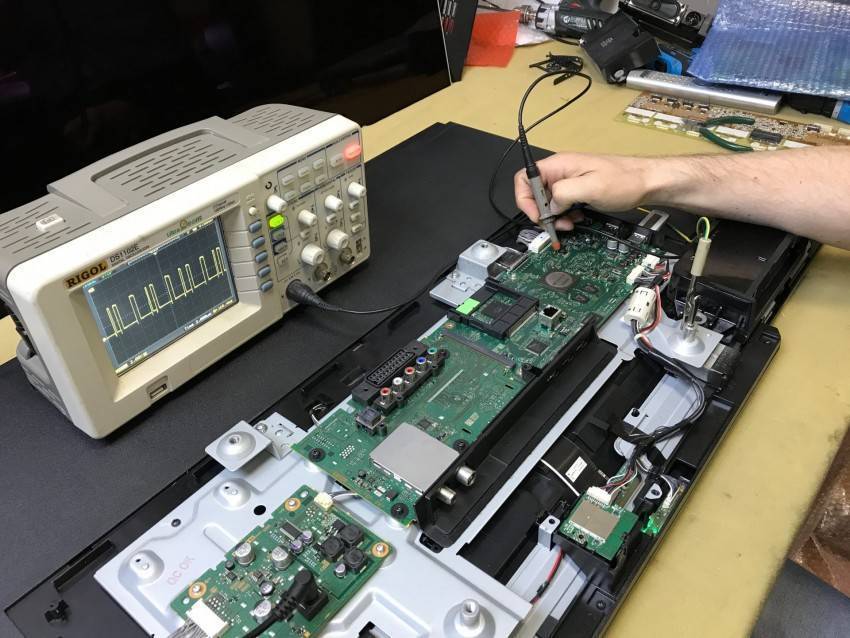

Способы ручного ремонта для людей с базовыми навыками в микроэлектронике
После выполнения перечисленных ранее шагов, следует подумать о наличии гарантийного обслуживания
Важно знать свои права, если телевизор на гарантии, лучше просто отдать его в ремонт. Это бесплатно, независимо от того, насколько дорогостоящее восстановление для него требуется
Обычно гарантия распространяется на все физические поломки, за исключением падений и попадания влаги. После самостоятельного разбора, гарантия аннулируется.
Как отремонтировать телевизор самостоятельно:
- Ремонт цепи питания. Первое, что нужно сделать – проверить, что ток доходит до всех потребителей на плате. С помощью мультиметра нужно выяснить, на каком узле пропадает напряжение, хотя оно там должно быть. Не забудьте более детально изучить состояние платы в блоке питания. Куда сложнее, если энергия не приходит на какие-то лапки чипов и контроллеров или напряжение слабее, чем должно быть. Но это тоже можно проверить, только нужно учитывать, что часто ток должен появляться именно в определенный момент, а не статично.
- Восстановление поврежденных элементов. Визуальный осмотр поможет определить неисправные элементы. Не всегда, конечно. Однако наличие участков с нехарактерным цветом, с деформированными комплектующими – явный знак, что там что-то не в порядке.
- Ремонт блоков. Сюда относится блок инвертора, обработки сигнала, развертки и т. п. Если плата проверена, и она работает нормально, значит нужно искать проблему в конкретных блоках.
К сожалению, мы не можем дать конкретики, так как платформы совершенно разные. Только общий алгоритм поиска причин поломки телевизора, остальное уже нужно выполнять на конкретном устройстве.
Распространенные поломки популярных марок ЖК-телевизоров и способы их устранения
Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.
Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

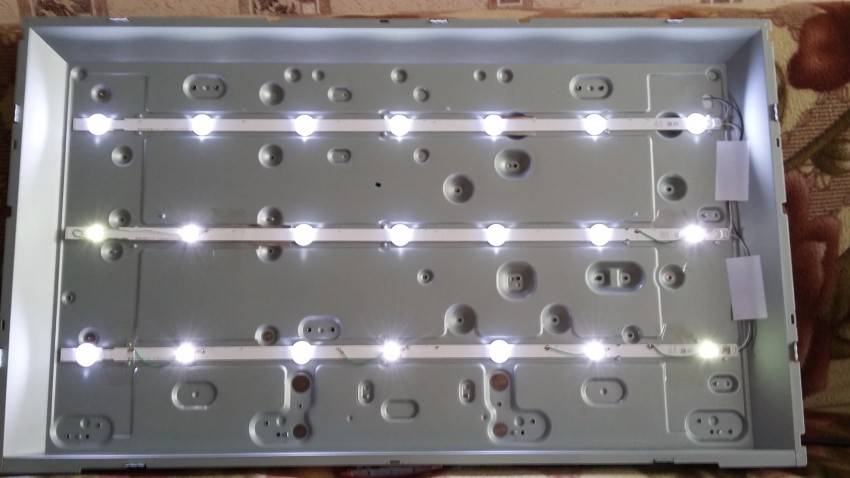

- Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
- Отсоединить провода, которые подключены к матрице устройства.
- Подсоединить к контактам исправную лампочку.
- На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.
После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции
Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой
У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.
Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.
Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.
ЧИТАТЬ ДАЛЕЕ: Особенности ремонта кухни в хрущевке

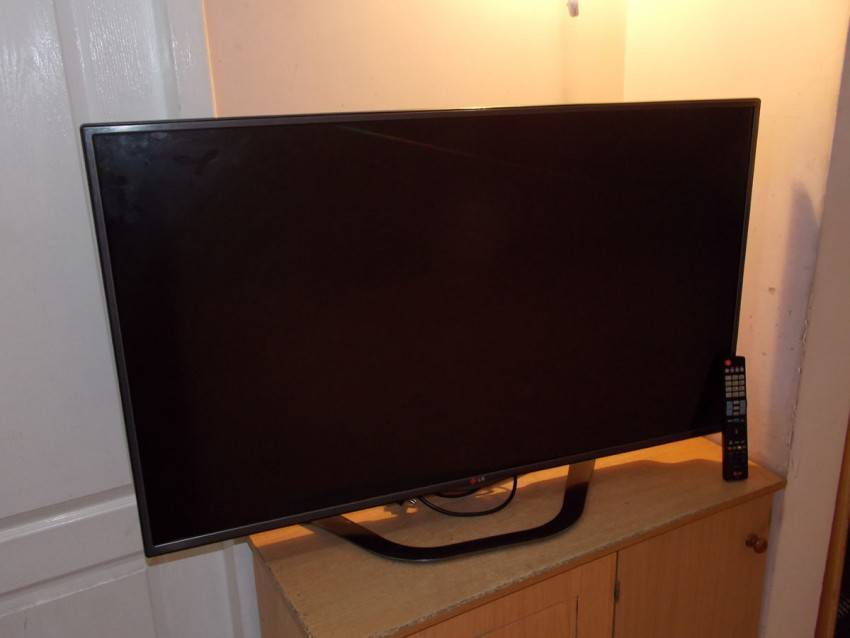

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.
Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.
Рубин:
- Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
- Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.
Горизонт:
- У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
- Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.
Витязь:
- Экран не включается – проблема с блоком питания.
- На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.
Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.
Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.
Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали
Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
Проблема может быть и в поломке шнура или неисправности розетки.
Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис
Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.
Ремонт блока питания
Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

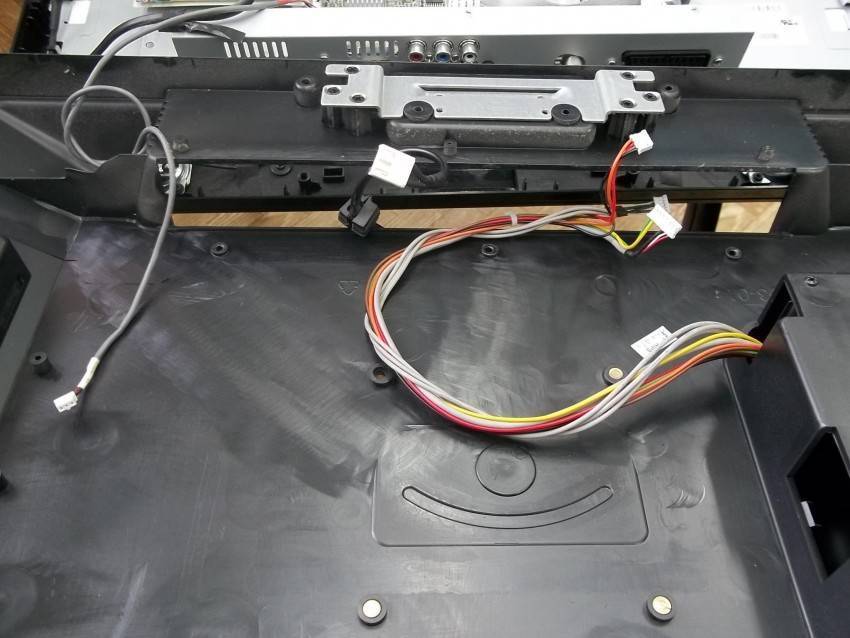

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты
В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.

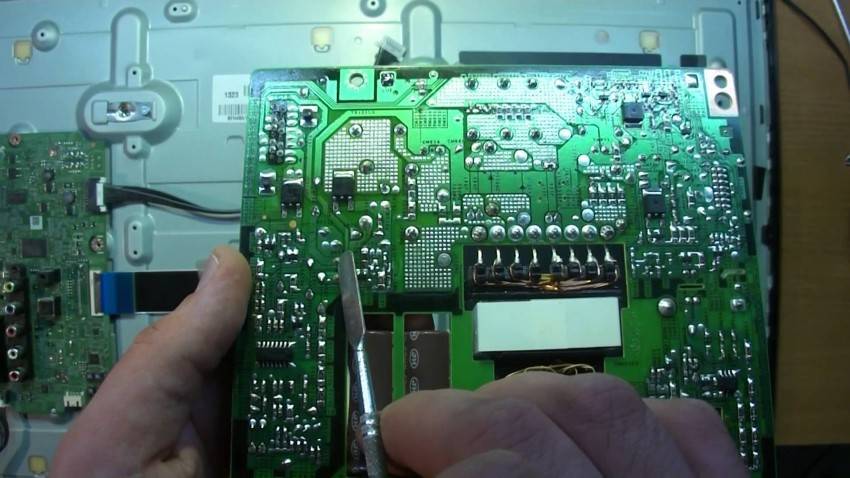

Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
- На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
- Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
- Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.
Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта
После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.
- Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
- Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.

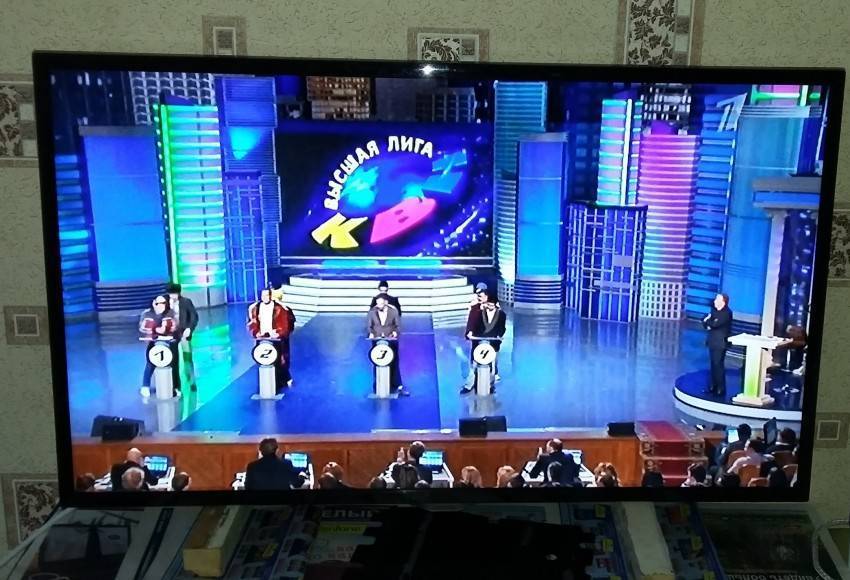

- Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.
Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

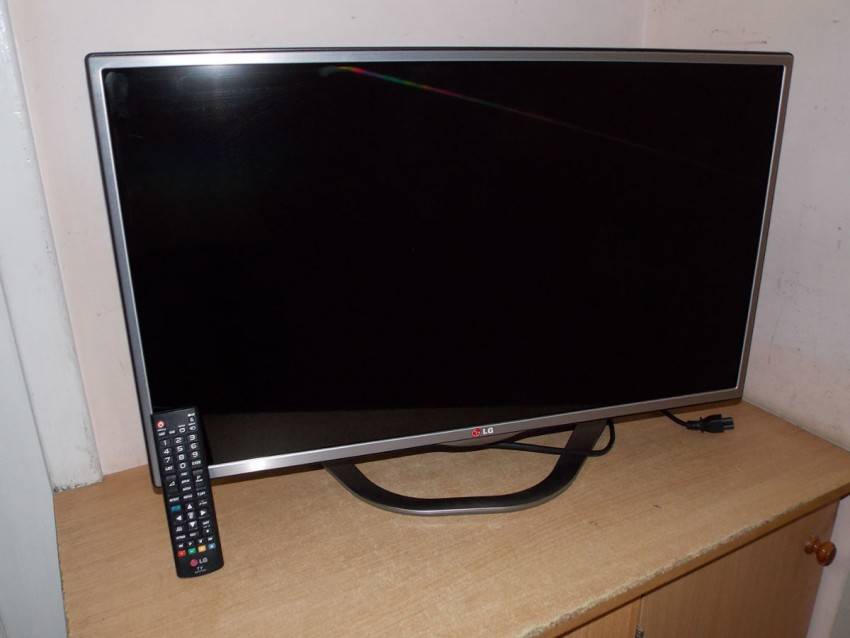

Жидкокристаллические телевизоры

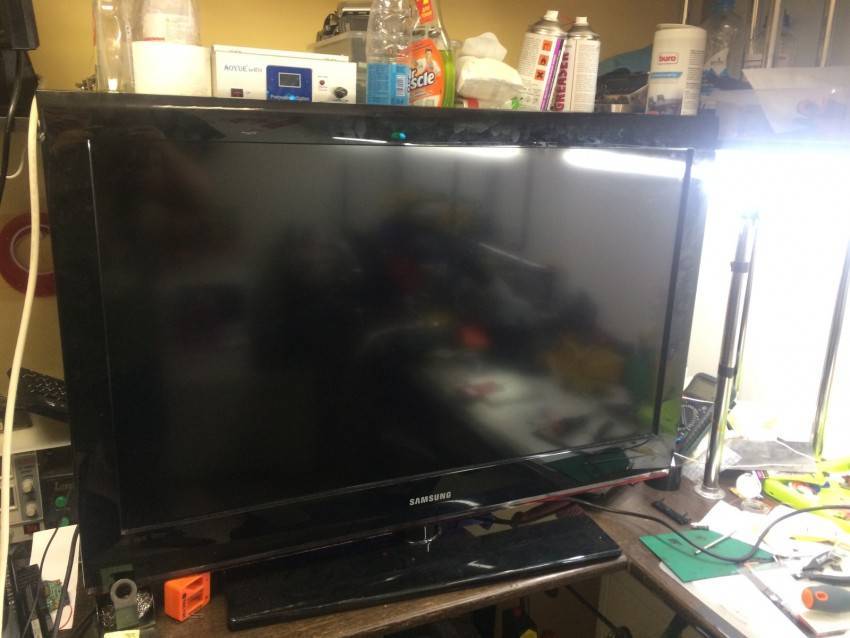

Перед тем, как начинать ремонт LED или LCD телевизоров, необходимо внимательно прочитать инструкцию, а также изучите принцип работы вашей модели. Любой человек, даже далекий от этой сферы поймет, что ремонт таких телевизоров, как LCD или LED будет отличаться от кинескопных моделей. В последнем случае вы гарантировано не столкнетесь с неисправным позистором. Здесь главное определить проблему, почему же не работает подсветка?
ЧИТАТЬ ДАЛЕЕ: Что такое сухой гидрозатвор для канализации
Если вы ремонтируете модели LCD, LED, тогда здесь разница будет только в том, какая подсветка применяется. Если это LCD телевизор, тогда подсветка производиться с помощью ламп люминесцентного или флуоресцентного характера. Для телевизоров LED подсветка производится с помощью светодиодов. На этом этапе различия ЖК моделей обычно и заканчиваются.
Ремонт ЖК телевизоров напоминает случай моделей с электронно-лучевой трубкой. Позистор, понятное дело, отсутствует. Просто понять причину поломки подсветки. В телевизорах с жидкими кристаллами используют два типа:
- разрядные газовые лампы;
- органические или светодиоды.
Схема установки осветителей различна. В некоторых телевизорах потребуется просто вытащить лампу, с торца, не разбирая матрицу. Проводки заходят с двух сторон, каждая прикрыта резиновой прокладкой. Следует защитные элементы отодвинуть, выпаять лампу. Установка новой проходит в обратной последовательности.

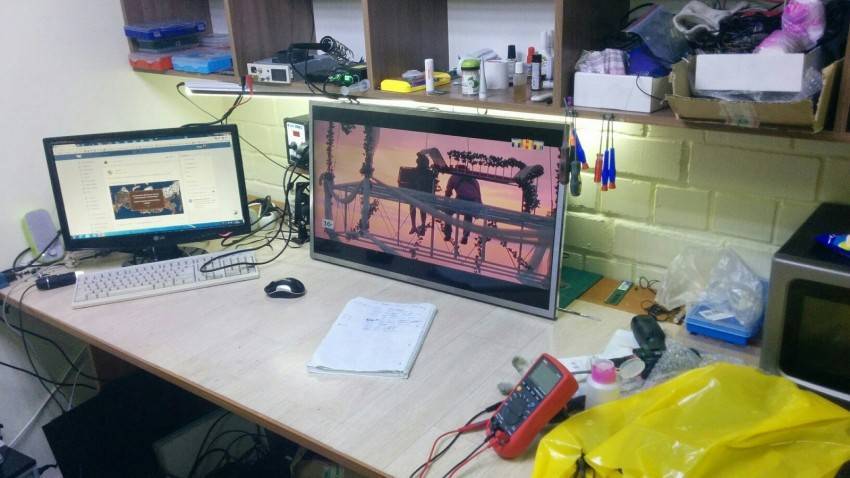

Старайтесь подобрать такую, которая по размерам эквивалентна заменяемой. Расположение лампы боковое, реже верхнее. Бывает, осветителей два или больше. Если на матрице появилась вертикальная или горизонтальная полоса, скорее всего произошло выгорание электрода развертки. Постарайтесь включить прибор с другой, заведомо исправной матрицей, чтобы проверить предположение.
Замена кристаллов дешевых телевизоров нерентабельна. Стоимость новой запчасти выше 3000 рублей. Другое дело, если под рукой аналогичный сломанный телевизор, у которого матрица жидких кристаллов исправна. Тогда замена прописана. Ремонт экрана телевизора рентабелен в редких случаях.
Встречается характерная поломка современных телевизоров: наступили на кабель. Выдирается жила, иногда вместе с дорожкой на микросхеме. Цифровой ресивер представлен маленькой микросхемкой (которую нужно заэкранировать), поэтому собирают неотделимо от разъема
Перед ремонтом осторожно демонтируйте электронную часть
Признаки неисправности изображения матрицы
- “Снег” на экране. При обнаружении подобного искажения изображения в первую очередь следует проверить подключение антенны, целостность кабеля или попробовать перенастроить каналы. Если это не помогло, то проблема кроется глубже: возможно в тюнере или же самой матрице;
- Мигающее изображение. Вероятнее всего лампа подсветки приказала “долго жить”, но бывает и проблема в системе охлаждения;
- Вертикальные или горизонтальные полосы. Причина кроется в неисправности модуля строчной развертки или же блоке кадровой развертки. В любом случае требуется диагностика мастера сервисного центра;
Битые пиксели или разбитая матрица. Появление черных или цветных точек, признак битых пикселей. В некоторых случаях они не причиняют дискомфорта при просмотре телевизора, но со временем их количество может увеличиться. Ремонту такая неисправность не подлежит, только полная замена матрицы;
- “Буйство красок”. Если на экране наблюдается полная цветовая неразбериха, то причиной может быть банальный слет программной прошивки. Решается проблема переустановкой на более свежую и стабильную версию программы;
- Исчезновение какого-либо цвета. Такая проблема возникает в случае неисправности блока цветности или видеоусилителя. Решается его заменой;
- Вертикальные или горизонтальные полосы. Возможно неисправна сама матрица, проблема в некоторых модулях материнской платы или вздувшихся конденсаторах. Все это чиниться в сервисном центре;
- Отсутствие изображения, белый экран. Причина в сгоревших электролитических конденсаторах на материнской плате;
- Широкие полосы одного или двух цветов. Нужно проверить надежность соединения шлейфа соединения матрицы с платой, а также его целостность;

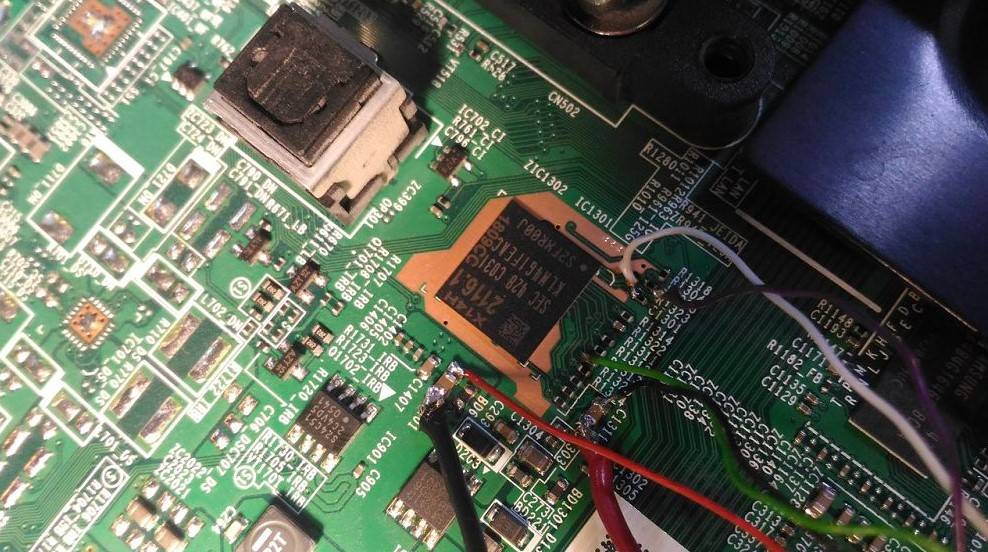

- Полосы в одном месте дисплея. Часто проблема кроется в модуле дешифратора или драйвере сканера. Также нарушение может свидетельствовать в некорректной работе RAM памяти. В последнем случае микросхему нужно полностью заменить.
Как правильно ремонтировать телевизор
Забыли дать общие указания по ремонту телевизора. Главная плата демонтируется для удобства, оставляете шанс получить удар током даже с выключенного аппарата. Вроде бы еще никто не умирал, ожоги получали. Потребуется разрядить электрод электронно-лучевой трубки. Находится под резиновой прокладкой. Не касаясь руками металлических частей, подденьте отверткой резину, раскачивая из стороны в сторону, извлеките электрод. Разрядите стерженек на корпус. Если видите неподалеку контур заземления, лучше на него. Понятно, для успешной процедуры нужно иметь под рукой евророзетку с правильно подключенными клеммами.

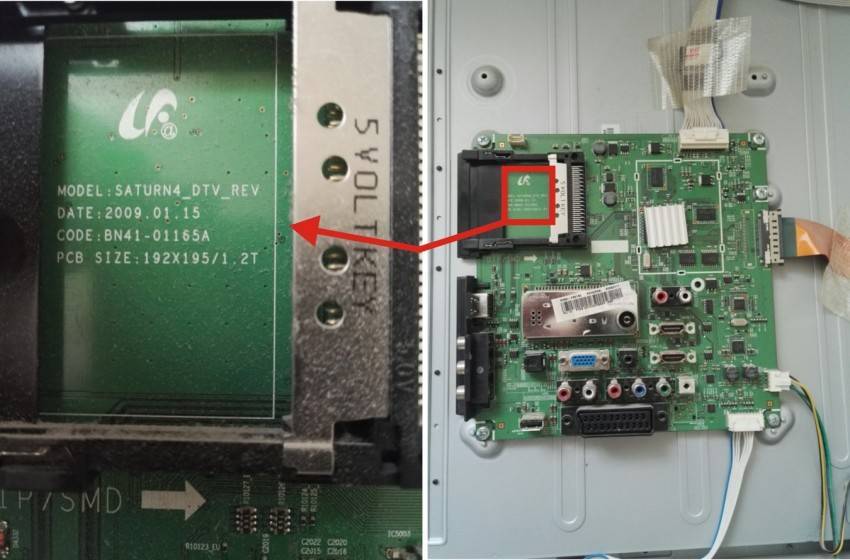

При разряде послышатся щелчки. Продолжайте дотрагиваться контактом, пока явление наблюдается. У любого современного телевизора электроника собрана одной платой, заведующей функционированием. Многие радиоэлементы оценим на целостность визуально. Испорченные конденсаторы вздуваются, резисторы (активные элементы) чернеют. Потемневшее сопротивление иногда остается годным. Дефект однозначно указывает: радиоэлемент замыкает цепь сломавшегося элемента.
Типичные неисправности кинескопной техники и способы их устранения
Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.
Рубин:
- Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
- Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.
Горизонт:
- У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
- Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.
Витязь:
- Экран не включается – проблема с блоком питания.
- На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.
Вывод
Самостоятельно научится чинить телевизоры достаточно сложно, если у вас какие то рядовые проблемы, то при наличии навыка пайки, схемотехники и знании физики вы сможете исправить мелкие огрехи. Так как решение таких проблем обычно не сложно найти на формах электронщиков-телевизионщиков.
А вот, если проблема оригинальна и сложна, тут спасёт только опыт, работа с осциллографом, умение хорошо паять, работать с паяльной станцией, паять мелкие детали. Так же играет роль поиск деталей для починки, у опытных мастеров уже есть свои поставщики деталей и они им обходятся дёшево.
В рознице некоторые детали редки и очень дороги. По этому для того что бы этот навык освоить, вам понадобиться прочесть много литературы и обучится электронике, а потом переходить к починке телевизоров.
