Регулировка реле давления для гидроаккумулятора: инструктаж по настройке оборудования + советы специалистов

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 мм². Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

  • заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
  • клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
  • клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Принцип действия

В насосной станции есть гидроаккумулятор (герметичная емкость для жидкости), агрегат (насос вибрационного или центробежного типа), а также реле давление, которое регулирует работу этих частей.

Интересно, что принцип действия реле определяется схемой работы самой станции, которая складывается из нескольких этапов: включение насосного оборудования – заполнение емкости – выключение.  А вот когда именно необходимо запускать и останавливать насос, определяет реле давления.

При этом, процедура принятия решения о запуске или остановке насоса делается на основе мониторинга таких данных: минимальное и максимальное давление в системе. Также на действие реле влияют такие величины, как разница между самым низким и самым высоким давлением, а также максимально возможное давление в накопительной емкости.

Минимальный показатель давления в большинстве случаев равен 1,5 атмосферам. Это значит, что если показатель опустится ниже заявленных 1,5 атмосфер, то реле путем замыкания контактов включит насос и начнет прокачку жидкости.

Что касается максимального давления, то этот показатель редко находится выше 4 атмосфер. Это значит, что при достижении этой отметки, в реле происходит размыкание контактов, и насос перестает активно работать.

Из этих двух величин мы может получить третью – разницу между самым низким и самым высоким давлением, которая составляет 2,5 атмосферы. В процессе регулировки надо ориентироваться именно на этот показатель, настраивая желаемую разницу от минимального давления.

Максимальным показателем давления в накопительной емкости будет 5 атмосфер. Это значит, что если давление дойдет до этого показателя, то насосное оборудование отключится самостоятельно, независимо от разницы давления.

Показатель давления воздуха в гидроаккумуляторе

Данный показатель оказывает сильное влияние на работу насосного оборудования, но не контролирует регулировку реле. Оно в любой ситуации будет начинать работу при настроенном нижнем и верхнем показателе давления, и это не зависит от характеристик воздуха в емкости.

Если внутри бака не будет воздуха, то это потянет за собой его заполнение жидкостью. Учитывая то, что вода почти не сжимается, давление в механизме будет достигать «верхнего» показателя сразу же, и насос незамедлительно отключится при закрытии крана. Также и каждое включение точки водозабора будет моментально включать насос, ведь давление упадет до минимального показателя. Это значит, что система будет работать также, как она бы это делала без гидроа. Слишком низкий показатель давления воздуха потянет за собой растягивание мембраны, а при пониженном давлении бак не будет заполняться жидкостью достаточно, воздух ее полностью заменит.

Чтобы насосная система работала в оптимлаьном режиме, и мембрана не повредилась, рекомендуют устанавливать давление воздуха на 1/10 меньше, чем минимальный показатель нижнего давления. В такой ситуации емкость будет нормально заполняться жидкостью, и мембрана не пострадает от сильного растягивания. Насосное оборудование в таком случае будет начинать работу с интервалами, которые будут равны показателю разницы давлений.

Также надо учитывать, что проверка давления воздуха в гидроаккумуляторе насосной системы необходима при отсутствии давления воды. Это значит, что нужно открыть нижний кран механизма, и слить оттуда жидкость.

Если учитывать все советы специалистов, то никаких проблем настройка реле давления не принесет, а оборудование прослужит еще очень долго без необходимости в ремонте. Если же нет уверенности в своих силах, то лучше пригласить мастеров, они настроят систему за считанные минуты.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды (прочитайте: “Как выбрать и установить гидроаккумулятор для систем водоснабжения, принцип работы”).

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах. Когда выполняется установка гидроаккумулятора для систем водоснабжения своими руками, все это нужно обязательно учитывать.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости. Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя. В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой. Результатом таких действий становится быстрый износ деталей агрегата. Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Назначение и устройство

По типу устройства, реле давления бывают:

  • механические
  • электронные.

На практике чаще используются механический тип. Они проще регулируются, надежны, с большим сроком службы.

Механические и электронные реле давления для гидроаккумулятора

Реле представляет собой небольшую коробку с пружинным механизмом. Для настройки параметров работы устройства используются большая и малая пружина. Они легко различаются по размеру. Сжимая или ослабляя пружины можно изменять значения включения и выключения насосной станции.

Механическое реле для гидроаккумулятора

Основная задача реле сохранять давление воды в водопроводе в заданных пределах. Настройка реле заключается в подборе минимального и максимального значения давления воды в системе.

Устройство реле давления

Реле давления для гидроаккумулятора продаются в собранном виде.

Устройство реле давления

Устройство состоит из следующих элементов:

  • двух 4-х ходовых фитингов (один монтируется от насоса и гидроаккумулятора, а второй к месту потребления воды);
  • манометра;
  • реле давления;
  • реле сухого хода.

Все данные элементы доступны при обзоре прибора.

Виды и разновидности

  1. На рынке сантехнического оборудования представлен широкий выбор реле. Их можно разделить по стоимости и требованиям к системе водоснабжения: Бюджетные варианты. К данной категории можно отнести приборы итальянского производителя.

Реле давления для гидроаккумулятора рм-5

Если насосная станция располагается в кессоне, в подвале, где может быть повышенная влажность, то контакты реле очень быстро окисляются и оно выходит из строя.

К таким реле относится РМ-5. Это довольно надежный прибор, но не имеет возможности монтажа в сеть 380 вольт. Стоимость от 350 рублей, но зависит от региона продажи.

  1. Среднебюджетные варианты. К таким приборам относятся MDR 5-5, MDR 5-8. По последней цифре определяется предел давления, 5 или 8 атмосфер.

Стоимость таких реле начинается от более 2000 рублей, но могут быть подключены как к однофазной сети (220 в), так и трехфазной (380 в). Несмотря на более высокую стоимость, реле данного вида довольно просты в использовании и регулировке.

  1. Дорогостоящие варианты. Интересный вариант, но для обычных условий трудно подходит, так как нет возможности подключить реле напряжением ни в 220 в, ни в 380 в.

Реле давления гидроаккумулятора Grundfos

Возможно подключение только к слабому току и стоимость довольно высока, т.е. почти 8000 рублей. Бренд довольно известный ( «Grundfos»), но в наших условиях монтируется довольно редко.

При выборе лучше ориентироваться на первые два варианта.

Порядок действий

Отворачиваем вентиль. Посмотрите на манометр, и увидите, что стрелка давления сразу начнет стремиться к падению. Насос при этом еще не заработал, ведь происходит выдавливание воды через мембрану. Давление будет продолжать уменьшаться, и на  каком-нибудь значении давления произойдет активация насоса.

Потом вентиль нужно будет закрыть, насос после этого еще продолжит работу, напор продолжит повышаться, и на какой-нибудь отметке реле давления насоса произойдет отключение.

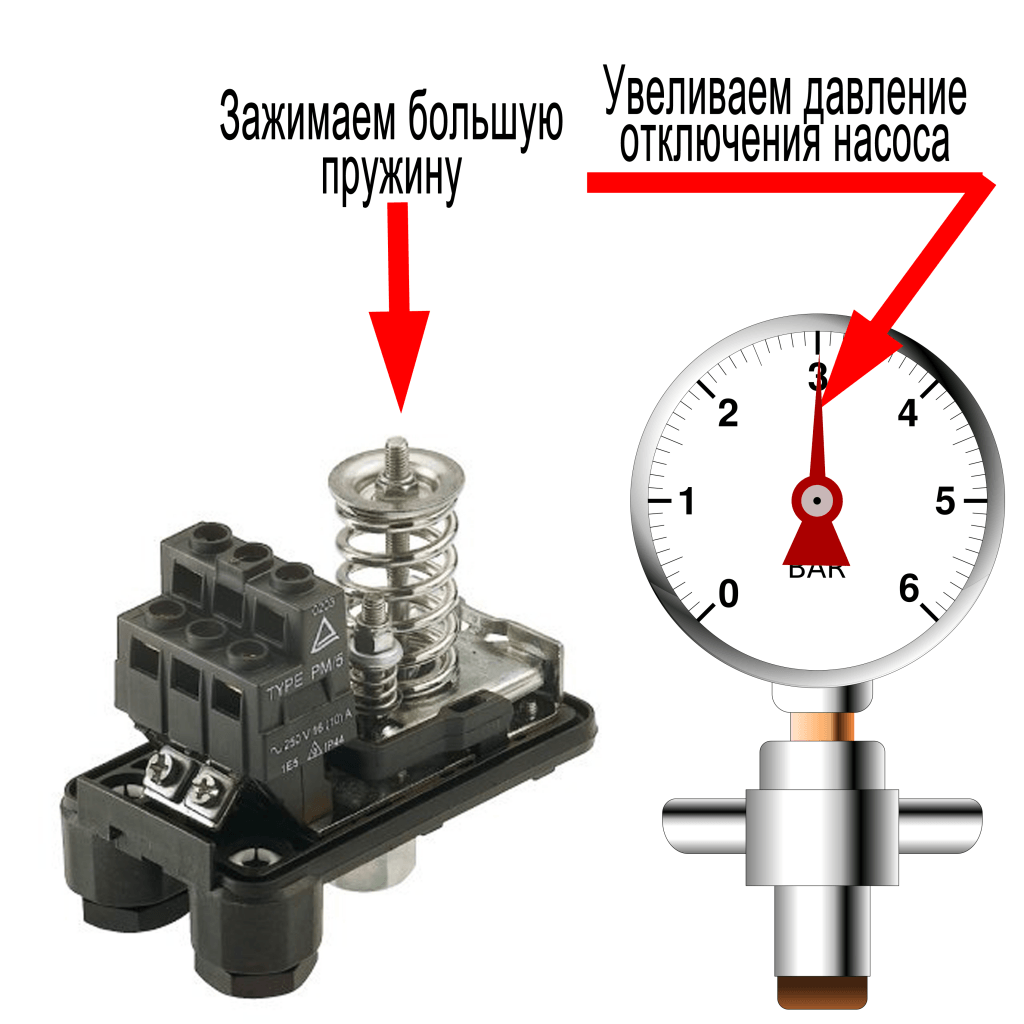

Теперь можно приступать к внесению изменений в настройки реле. К примеру, нам необходимо уменьшить уровень напора с 2,8 до 2,2 бар. Нам известно, что один полный поворот ключа будет равняться уменьшению давления на 0,1 бара. Из этого можно заключить, что, если нам необходимо уменьшить давление с 2,8 до 2,2 бар, придется произвести ослабление гайки на большой пружине на 6 оборотов. При этом нужно будет крутить гайку против часовой стрелки. После ослабления пружины можно опять подключить насос к электрической сети.

А начнет происходить трактовка реле, то есть оно будет включаться и через некоторое время опять выключаться. Неопытный механик решит, что проблема связана с реле и будет накручивать гайку на одной из пружин. Однако делать этого не нужно, так как проблема заключается совсем в другом. Все дело именно в том, что давление в расширительном баке понижено не было. А ведь напор в баке должен быть меньше напора, при котором происходит активация реле, на 10%.

Итак, напор в расширительно баке должен быть понижен на 1,08 бар. Эта величина определяется путем высчитывания десяти процентов из давления включения — у нас — 1,2 бар. Напор в баке в этом конкретном случае должен соответствовать 1,08 бар. Такой напор должен быть, а на каком уровне он находится в данный момент? Чтобы это определить производим отключение насоса от электросети, отворачиваем вентиль.

После этого начинаем производить замер давления. Берем простой манометр для автомобиля, отворачиваем заглушку, закрывающую золотник, подводим манометр и видим, что манометр выдает 2 бара. А ведь давление должно соответствовать 1,8 бар. Из-за этого и происходила трактовка насоса. У насоса никак не получалось создать необходимый уровень давления, он делал попытки работать без бака, потому что воздушный поток никак не мог пробиться сквозь мембрану.

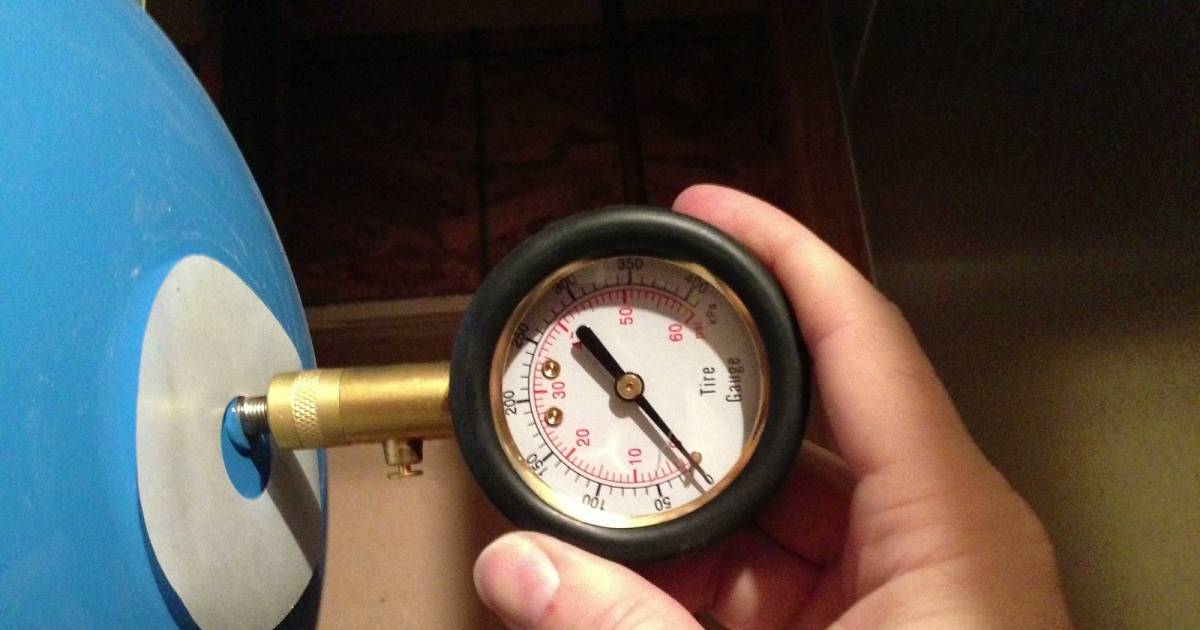

Замер давления в расширительном баке

Приступаем к исправлению этой ситуации. Нам необходимо будет установить чрезмерный напор. Манометр показывает 1,1. Теперь активируем насос, отворачиваем вентиль, после чего насос продолжит работать в обычном режиме. После открытия вентиля насос станет начинать работать при напоре 1,2 бара, после его закрытия — при 2,2 бара.

У нас все получилось! Теперь мы можем опровергнуть мнения некоторых механиков, которые считают, что мощностью насосного оборудования (обычный насос или полноценная станция) управляет реле давления. А на самом деле функция реле заключается только во включении насоса и его отключении. Если бы вы захотели прибавить давление, при котором происходит деактивация, надеясь при этом, что производительность насоса увеличиться, то вы сделали бы ошибку. Дело в том, что мотор насоса все время работает на предельной мощности, как автомобиль, газовая педаль которого утоплена в пол.

Так и во время забора воды напор увеличить не получится, произойдет только повышение давления отключения. Тем самым будет создана очень большая нагрузка, которой будет подвержена практически вся система. Это значительно увеличит вероятность появления протечек. Возможны и более серьезные аварии. Это приобретает еще большую актуальность, если используются дешевые фитинги и трубы, выполненные сомнительными производителями.

Конструкция

В большинстве случаев реле давления состоит из металлической основы, к которой внизу присоединяется крышка мембраны (она, в свою очередь, скрывает мембрану и поршень). Также на крышке есть быстросъемная гайка для соединения с переходником насосного оборудования, а в верхней части реле установлена контактная группа и клеммная колодка (для подключения насосной станции, заземления и т.д.), а также пара пружинных регуляторов. Все эти рабочие детали прикрываются сверху пластмассовой крышкой, она прикрепляется к винту крупного регулятора. Снять крышку при необходимости можно самостоятельно, для этого понадобиться лишь отвертка или гаечный ключ.

Разные модели реле давления могут отличаться между собой по форме, расположению деталей, размерам, но практически все они имеют вышеописанную конструкцию. Правда, некоторые производители оснащают свою продукцию еще и дополнительными деталями, такими, как рычаг защиты от «сухого хода» и т.д.

Устройство расширительного бака и реле давления

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

  • корпус;
  • ниппель;
  • резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Стоимость реле и гидроаккумуляторов некоторых производителей

Приобрести модели реле можно относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Представлено реле давления Джилекс РДМ-5

ИзображениеМодельГабариты в миллиметрахЦена в рублях
Джилекс РДМ-5110х110х70900
Danfoss KP1107х65х1051 570
Беламос PS-7150х80х150575
Калибр РД-5103х65х120490

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. Она в основном зависит от объема конструкции. Вместительный бак способен в значительной степени сократить число рабочих циклов. Однако места для него не всегда хватает. В таблице приведены цены на гидроаккумуляторы для водоснабжения разных размеров.

Гидравлическая емкость Тополь на 24 л

ПроизводительОбъем в литрахСтоимость в рублях
Джилекс241 400
503 500
1006 300
Тополь241 100
502 900
1005 100

Гидроаккумулятор Джилекс, вмещающий 24 л

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство

При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.
