Расширительный бак системы отопления: устройство, расчет и подбор лучшего варианта

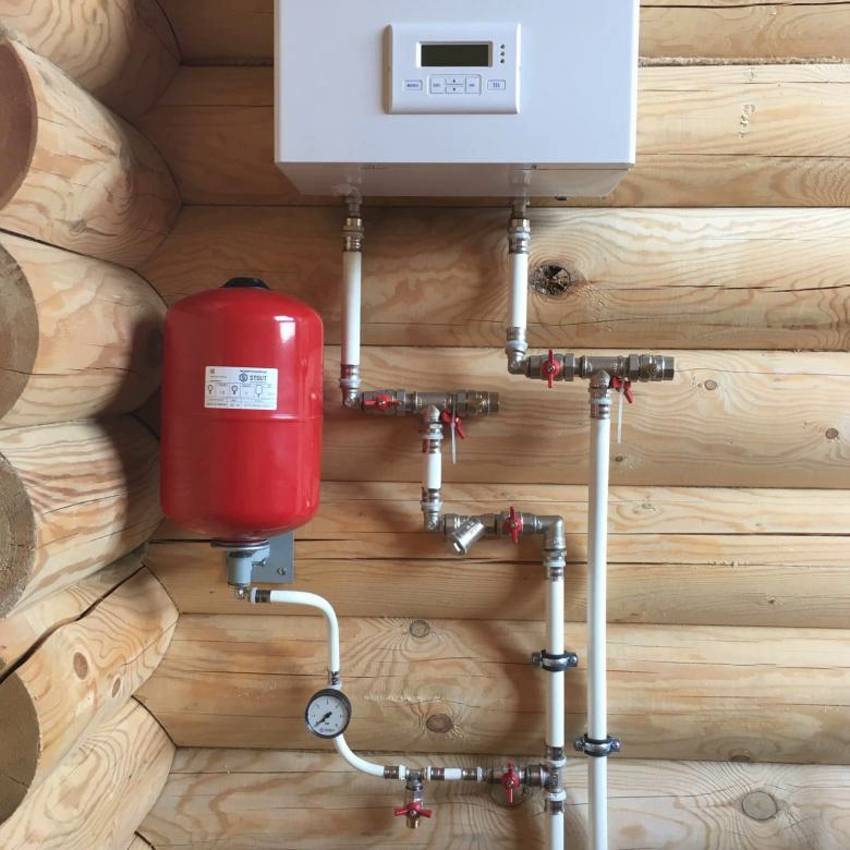

Куда ставить расширительный бак в системе отопления

Еще один немаловажный вопрос, которым задаются хозяева частных домов, где ставить расширительный бак в системе отопления? На эту тему очень много разных споров. Кто-то утверждает, что его нужно ставить на обратку системы, кто-то с пеной у рта говорить о подаче. Кто-то говорит, что вообще нет разницы установки расширительного бака в системе.

Однако изучив литературу на эту тему есть устойчивое предположение место для установки расширительного бака в закрытой системе отопления выбирать исходя из расположения циркуляционного насоса. А точнее как можно ближе к входу в насос. Якобы в таком случае не будет явления кавитации, затягивания воздуха через автоматические воздухоотводчики и как следствие завоздушивание системы. Ну и как вишенка на торте при расположении бака сразу после насоса может быть снижено динамическое давление в противоположной стороне системы вплоть до отрицательного. А это как сами понимаете приведет к преждевременному закипанию теплоносителя.

Ну и еще пару моментов, прежде чем определить место куда ставить расширительный бак в системе отопления:

  • Необходимо обеспечить хорошую доступность для его обслуживания, подкачки и ремонта в случае выхода из строя;
  • Поставить специальный клапан или кран для перекрытия системы на случай ремонта.
  • Ну и конечно не забыть соединить бак через «американку». Так его будет гораздо проще открутить потом.

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

  • Бачок закрытого типа.
  • Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

  • Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
  • Вода из такой системы может испаряться.
  • Баки открытого типа быстро ржавеют при контакте с водой.
  • Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

  1. Бачок со сменяемой мембраной, также называемый фланцевым.
  2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

  • после установки расширителя систему наполняют водой;
  • стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
  • измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
  • по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

  • выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
  • возможна замена мембраны при ее повреждении;
  • горизонтальный и вертикальный монтаж прибора.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.

Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.

Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».

Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.

Мембранный расширительный бак «таблетка»

Мембранный расширительный бак

Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

Схематическое устройство расширительного бака

Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.

Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Монтаж расширительного бака «Рефлекс»

Сначала занимаются активным поиском необходимого расширительного бака для соответствующей системы отопления. После выбора и покупки модели переходят к следующему этапу — установке расширительного бачка. Это — серьезный процесс. И так просто не выполняется. Сразу же стоит продумать, где монтировать бак, каким образом, как потом его подключать. Сегодня имеется достаточно сведений о том, как правильно осуществлять данный процесс. Однако все равно остается много спорных вопросов. Правильно, не стоит рисковать. Достаточно ознакомиться с полезной информацией и прояснить для себя все нюансы. Например, частную домашнюю отопительную систему правильнее характеризовать не как открытого или закрытого типа, а с естественной циркуляцией или принудительной (применение насоса).

Требования, выдвигаемые к монтажу расширительных баков

Первое, что волнует практически каждого, кто приобрел расширительный бак, где его правильнее всего установить. При этом учитываются важные нюансы:

· Месторасположение расширительной конструкции. Обычно она располагается в соседнем помещении, недалеко от котла.

· Ничто не должно мешать приблизиться к баку, чтобы настроить его, отрегулировать, обслужить.

· Расширительный бак может располагаться на полу или крепиться к стене. В последнем случае высота должна быть такой, чтобы было удобно добраться до воздушного клапана.

· Подводка монтируется к стене отдельно. Это исключает дополнительную нагрузку на конструкцию расширительного бака.

Если бак маловместительный, то зачастую его подвешивают к стене. Расположить резервуар в пространстве можно тоже по-разному. Однако специалисты советуют присоединительный патрубок бачка направлять именно вниз. Это самый безопасный вид монтажа. Функционирование расширительного бака возможно совершенно в любом положении, пока он новый. Но со временем начинает портиться мембрана. Она покрывается трещинками. И вот тут уже положение бака в пространстве существенно влияет на его дальнейший срок эксплуатации.

Дольше всего бак прослужит, если патрубок будет направлен вниз. При этом воздушная камера окажется сверху. Воздушный поток не сможет быстро проникнуть через поврежденную мембрану в теплоноситель. Следовательно, это продлит срок службы расширительному баку. Совсем иначе обстоит дело, если воздушная камера снизу, а присоединительный патрубок сверху. Более легкий воздух моментально проникает чрез трещины мембраны и попадает в теплоноситель. Соответственно, бак необходимо немедленно заменить.

Таким образом, эксперты доказали, что целесообразнее всего монтировать расширительный бак не вверх ногами, а как положено — присоединительный патрубок только снизу конструкции, а воздушная камера — сверху. Также не рекомендуется расширительный бак подвешивать на кронштейне распределительным патрубком вверх. Пока расширительный резервуар отлично функционирует, отопительной системе ничего не угрожает. Но, если мембрана даст сбой, то узел моментально выйдет из строя при такой проектировке месторасположения расширительного резервуара.

Подключение расширительного мембранного бака

Монтаж расширительной емкости завершен. Она надежно закреплена на полу или стене, тогда можно начинать подключение бака к отопительной системе. Считается, что для расширительных баков такого типа наилучшее присоединение — к обратной магистрали. Место присоединения не должно быть прямо перед входом в котел. Желательно врезаться в обратный трубопровод до циркуляционного насоса, который должен находиться между котлом и резервуаром расширительным.

Почему бак присоединяют к обратной магистрали? Ответов на этот вопрос несколько. Во-первых, остывший теплоноситель не способен повредить мембрану, что положительно отразиться на сроке ее успешной эксплуатации. А во-вторых, такая схема создает благоприятные условия для работы циркуляционного насоса.

Виды систем отопления

Существуют две основные разновидности отопительных систем – открытые (незамкнутые) и закрытые (замкнутые). Первые являются самыми простыми, теплоноситель в них течет по трубам самотеком, без помощи насосов, повинуясь законам физики. Расширительный бак для отопления открытого типа располагается в самой верхней части контура – выше, чем верхняя линия установленных в здании батарей. Давление в таком контуре отопления достаточно маленькое, близкое к атмосферному.

Расширяясь под воздействием тепловой энергии, теплоноситель нуждается в частичном удалении из отопительного контура. Именно для этого и служит простейший расширительный бачок для отопления открытого типа, смонтированный выше всех установленных в доме радиаторов (часто ставится на чердаке). В него направляются поступающие из труб излишки. Если их образуется слишком много, часть из них самотеком удаляется из отопления через патрубок, приваренный к расширительному бачку.

Несмотря на размеры и кажущуюся простоту работы, расширительные бочки играют важную роль в надежности работы всей отопительной системы.

Теплоноситель в открытых (незамкнутых) системах отопления напрямую соприкасается с атмосферным воздухом, так как расширительные бачки здесь не герметичны. И если в трубах и радиаторах образуются воздушные пузырьки, они удаляются через сам бак, без использования специальных клапанов. Помимо расширительного бака для открытой системы отопления, здесь нередко устанавливаются циркуляционные насосы – в большинстве случаев они монтируются сразу после котла, вместе с байпасом.

Закрытые (замкнутые) системы отопления являются герметичными – в них теплоноситель не контактирует с атмосферным воздухом. Особенности монтажа таких систем:

  • Обязательное применение циркуляционных насосов – для обеспечения правильной циркуляции теплоносителя;
  • Обязательное применение группы безопасности – она отвечает за сброс давления;
  • Обязательное применение автоматических спускников воздуха – не нужно объяснять, за что они отвечают.

Теплоноситель здесь течет под давлением, создаваемым циркуляционным насосом

И если в открытых системах уделяется особое внимание уклону труб, то здесь этот уклон не нужен. Главным достоинством закрытого отопления является быстрое и гораздо более равномерное распределение тепла по обогреваемым помещениям

Вы можете смонтировать расширительный бак для отопления закрытого типа в любой произвольной точке дома – около отопительного котла, на высоте второго этаже и в любом другом месте. Но чаще всего расширительные бачки систем отопления закрытого типа ставят около отопительных котлов, вместе с группами безопасности.

Какой объем должен быть у расширительного бака в закрытой системе отопления

На выбор расширительного агрегата может влиять сколько угодно факторов, но главным является объем. Требуемый размер подбирается в зависимости от нескольких параметров:

  • Объем всей системы. При большом количестве теплоносителя и прибор необходим крупнее;
  • температура. Сильный нагрев воды требует вместительный резервуар;
  • расстояние. С отдалением расположения бака от верхней точки контура увеличивается его объем;
  • давление. Допускается высокий уровень – маленький размер устройства, и наоборот.

Рекомендуемый минимум у бака при его выборе – 12 л. Но показатель индивидуален, поэтому без расчетов обойтись не удастся. При наличии у котла встроенного бачка, посчитать объем все равно нужно – имеющегося может оказаться недостаточно. И тогда понадобится еще один.

Как рассчитать требуемые параметры расширительного бачка

Объем определяется с помощью калькулятора, либо же формулами. Первый вариант требует лишь внесения данных. Результат выдается минимальный, дальше предстоит подобрать под него модель.

Второй способ сложнее, но именно его рекомендуется использовать. Для этого потребуется формула V = (Vc*k) / D:

  • k – коэффициент расширения жидкости по мере нагревания. Берется из таблиц в справочной литературе;
  • Vc – объем всей системы;
  • D – эффективность бака.

Первый достаточно выбрать в таблице, а последние два при этом считаются отдельно. Емкость всей системы может определяться по-разному:

  1. Мощность котла, указанная в техпаспорте, умножается на 15. Наиболее легкий и быстрый способ. Число 15 – это количество литров, необходимое для 1 кВт мощности контура;
  2. Суммируется объем каждого элемента, взаимодействующего с теплоносителем. Используется именно такой подход, поскольку дает наиболее точные показатели.

Для определения эффективности же существует D = (Pm – Ph) / (Pm + 1):

  • Pm – максимальное давление отопительной системы. Узнается предохранительным клапаном. В основном не переходит за 3 атм;
  • Ph – давление в камере для воздуха. Создано там заранее. Узнается в документах, рекомендуется держать его в районе 1-1,5 атм. Можно посчитать самостоятельно – каждые 5 м равняются 0,5 атм.

Настоятельно рекомендуется проводить монтажные работы расширительного бака, прошедшего расчет с формулами. Итоговое значение должно быть приближено к 1/10 всей жидкости. Если еще раз упомянуть калькулятор, то одного недостаточно – для точности лучше провести вычисления хотя бы на трех разных сайтах.

Расчет по формулам

Сухая информация с формулами не окажет должного эффекта и может привести к ошибкам в подсчетах. В таком случае установка расширительного бака в системе отопления уже будет неправильной. Для лучшего понимания стоит разобрать пример использования каждой формулы.

Частный дом. Площадь – 250 м². Мощность котла равна 25 кВт. В это время частью обогревательной сети высотой в 5 м является теплоаккумулятор на 500 л.

В ход идет формула V = (Vc*k) / D:

  1. Для ее расчета вначале узнается количество всей жидкости (Vc): 25 кВт перемножается на 15 л, к полученному числу прибавляется 500. Итого – 875 л;
  2. Коэффициент равен 0,04 – именно столько у обычной воды;
  3. Остается узнать эффективность резервуара. Pm в частном доме имеет показатель 2,5. Ph же в данном случае – 0,5 бар. Получается (2,5 – 0,5) / (2,5 + 1) = 0,57.

После этого все полученные значения подставляются в формулу: V = 875 * 0,04 / 0,57 = 61,4 л.

Во время приобретения находка устройства с идентичным расчетам объемом – большая редкость. На основании этого размер округляется к большему. Объясняется легко – запас никак не повлияет на функционирование, чего не скажешь при нехватке.

Расширительный бак своими руками

Все виды работ, связанные с установкой, подсоединением и наладкой расширительного бачка, не относятся к особо сложным и могут выполняться домашними мастерами самостоятельно.

Тем более, для них этот опыт будет полезным, потому что в процессе эксплуатации расширителя потребуется знать, как в нем корректировать показатель давление. Кроме того расценки на такие работы довольно высокие.

Для того чтобы выполнить гидроаккумулирующую емкость небольшого объекта отопления, подойдет сосуд 10-12 литров, в зависимости от полученного расчетного результата по объему.

Можно расширитель выполнить из  листовой стали. Выполняют разметку стального листа, предварительно выполнив карту раскроя из бумаги. Такой метод поможет вырезать детали с меньшими потерями металла. При стыковке листов, в обязательном порядке, учитывают толщину круга шлиф машинки, которая сможет «съесть» пару миллиметров. Все операции выполняют скрупулезно с дальнейшей зачисткой кромок.

Корпус сосуда складывается из 5 или 6 прямоугольников, исходя из необходимости изготовления крышки. При надобности можно верхнюю часть крышки поделить на 2 детали таким образом, приварить одну часть к основанию, а вторую — на завесы.

Вырезанные детали устанавливают под 90 градусов и приваривают. Метод сварки: газосварка хорошо подходит для 2-х мм стали, а 4 мм нужно соединять электросваркой.

В днище корпуса выполняют отверстие для патрубка подающего теплоносителя. В конструкцию емкости устанавливают врезки для подпитки системы и аварийного дренажа, выше максимального допустимого уровня заполнения сборника, с тем, чтобы избежать перелива воды.

После выполнения сварочных работ и обвязки с трубами отопления, емкость утепляют, чтобы вода не замерзла.

Сквозь просвет в крышке вода из сборника испаряется и в систему отопления поступает воздух. Это может привести к перегреву труб и низкой скорости циркуляции в системе отопления.

Таким образом, подводя итог можно подчеркнуть, что расширительный бак в системе отопления частных домов — обязательное защитное устройство, для стабилизации давления в сети во время запуска ее из холодного состояния.

Чтобы обеспечить надежную защиту, потребуется выполнить расчет необходимого объема емкости, и сделать выбор модели по каталогам в интернете или в торговой сети.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

  • после установки расширителя систему наполняют водой;
  • стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
  • измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
  • по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Как установить расширительный бак открытого типа

Общая схема системы отопления с расширительной емкостью открытого типа состоит из отопительного котла, радиаторов, трубопроводов и бачка. Для установки резервуара выбирается самая высокая точка дома, для того, чтобы бак возвышался над всеми составными элементами и узлами отопительной системы. В случае расположения бака в не отапливаемом месте, следует надежно утеплить его корпус, чтобы исключить вероятность замерзания воды.

Существует несколько вариантов установки: на подаче, на обратке, и комбинированный. В первом случае бак располагают над котлом. Такой классический вариант предполагает течение теплоносителя не только по контуру, но и проникновения его в бак, где создается характерный шум, напоминающий закипающую в чайнике воду. Установка емкости на обратке исключает проблемы с кипением, что возникает в результате сниженной температуры жидкости.

Комбинированный вариант установки предполагает установку двух расширительных баков. Один будет располагаться в месте подачи жидкости, а другой — на обратке. Такая схема позволит избежать образования воздушных карманов в системе. После выбора варианта монтажа осуществляется подбор расширительного бака для отопления.

При установке расширительного бака необходимо придерживаться определенных правил

Бачок устанавливается на чистую ровную поверхность. Подключение его к системе отопления осуществляется при помощи муфт с резьбовыми соединениями или стальных патрубков посредством сварки. Соединение резервуара с котлом должно быть выполнено при помощи вертикального трубопровода. Трубу, соединяющую емкость с системой, и отводящую магистраль следует утеплить.

Расчет объема

Для того, чтоб ответить, какой объем расширительного бака нужен для отопления, следует прибегнуть к расчету. Для этого нужно высчитать 10 % от объема теплоносителя в системе. Эти данные обычно рассчитываются на этапе разработки проекта.

Калькулятор расчета объема расширительного бака находится по этой ссылке https://teplofan.ru/kalkulyatory/raschet-obema-rasshiritelnogo-baka

Если они отсутствуют, то значение объема можно получить следующим образом: необходимо слить теплоноситель, а затем заполнить бак новым, при этом произвести его замеры (пустить через счетчик). Другой вариант — можно просто высчитать объем труб в системе и приплюсовать объем радиаторов, полученный результат и будет объем системы отопления. И уже от этой цифры рассчитать 10 %.

Еще один способ вычисления объема расширительного бака для отопления — воспользоваться формулой.

Вам понадобятся данные:

  • объем системы — С;
  • максимальное рабочее давление системы — Pмакс;
  • начальное давление, с которого система начинает функционировать (этот показатель указан в паспорте) — Pмин;
  • коэффициент расширения теплоносителя (для воды 0,4, для антифризов показатель указывается на этикетке, чаще всего в пределах 01,-0,13) — Е.

Зная все вышеописанные показатели, можно произвести расчет объема расширительного бака по формуле:

V= E*C* (Pмакс + 1) / (Pмакс + Pмин)
Объём расширительного бака

Расчеты не сложные, но если вы имеете дело с системой отопления открытого типа, вы и без этих значений можете подобрать расширительный бак, поскольку объем подобных емкостей практически не влияет на стоимость.

А вот расчет объема расширительного бака для закрытых отопительных системы лучше произвести, т.к. цена напрямую зависит ото объема.

Выбирайте бак с запасом объема, т.к. из-за недостаточного количества, система может быстро износиться или вовсе перестать функционировать.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
