Расчет площади воздуховодов и фасонных изделий: правила выполнения вычислений + примеры расчетов по формулам

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

  • самостоятельно при помощи формул;
  • с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты. Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция

Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

  • наименьшее количество перемещаемых воздушных масс;
  • скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

  • чем больше сечение, тем с меньшим шумом двигаются потоки;
  • соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

  • π – константа, равная 3,14;
  • D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

  • площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
  • обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
  • проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения

Потери давления

Находясь в воздуховоде вентиляционной системы воздух испытывает некоторое сопротивление. Чтобы его можно было преодолеть, в системе должен быть соответствующий уровень давления. Общепринято, что давление воздуха измеряется в собственных единицах — Па.

Все необходимы расчёты проводятся с помощью специализированной формулы:

P = R * L + Ei * V2 * Y/2,

Здесь P – давление; R – частичные изменения уровня давления; L – общие размеры всего воздуховода (длина); Ei – коэффициент всевозможных потерь (суммировано); V – скорость воздуха в сети; Y – плотность воздушных потоков.

Ознакомится со всевозможными условными обозначениями, встречающимися в формулах, возможно при помощи специальной литературы (справочников). При этом, значение Ei уникально в каждом отдельном случае из-за зависимости от определённого типа вентиляции.

Как рассчитать площадь трубы: фасонные изделия

Для определения необходимых значений фасонных элементов коммуникации предпочтительнее воспользоваться онлайн-калькулятором. Этот способ является наиболее быстрым, не требующим никаких профессиональных знаний. От количества и геометрических характеристик вспомогательных изделий зависит производительность системы в целом. Выполнить ручной подсчет для каждого из них – очень сложная задача, справиться с которой под силу разве что человеку с инженерным образованием.

Стоит отметить, что даже инженеры при выполнении подобных вычислений используют специальные таблицы и значения. Для расчета фасонных изделий воздуховодов используются специальные программы, с которыми работают проектировщики.

Рассмотрим наиболее распространенные фасонные изделия, которые используются в воздушно-транспортных коммуникациях:

  • отвод;
  • переходник для диаметра;
  • переходник для формы;
  • тройник (прямоугольный или круглый);
  • отвод в виде буквы S (утка);
  • зонт.

С помощью калькулятора сделать все необходимые расчеты сможет даже человек без инженерного образования

Каждый из вышеперечисленных элементов играет очень важную роль в системе и требует отдельного расчета. В интернете нетрудно найти онлайн-калькулятор, который поможет выполнить расчет фасонных частей воздухораспределительной системы. Основное, что требуется от человека, производящего такие вычисления, – внимательность.

Расчет воздуховодов и фасонных частей включает в себя несколько основных геометрических и физических параметров. Такая операция должна выполняться в обязательном порядке перед установкой вентиляционной системы. Разобравшись в формулах, вы сможете определить все необходимые значения будущей коммуникации без денежных затрат. Помните, что специалисты способны справиться с этой задачей гораздо быстрее, причем в этом случае вероятность допущения ошибок будет минимальной.

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

  1. Составление аксонометрической схемы, в которой перечисляются все элементы.
  2. На базе этой схемы рассчитывается длина каждого канала.
  3. Измеряется расход воздуха.
  4. Определяется скорость потока и давление на каждом участке системы.
  5. Выполняется расчет потерь на трение.
  6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Определение потерь давления после расчета площади воздуховодов

После расчета площади труб, скорости воздуха и сопротивления в инженерной конструкции появляется возможность несложного вычисления потерь давления. Этот показатель влияет на выбор мощности вентилятора. Исчисляется он в паскалях (Па). Для его расчета можно воспользоваться следующей формулой:

P = R х L + Ei х V2 х Y/2, где:

R – удельное снижение давления из-за трения, возникающего в процессе взаимодействия воздушных потоков со стенками канала (Па/м);

L – длина участка воздушно-транспортной коммуникации (м);

V – скорость движения воздушных масс в том месте системы, для которого производится расчет (м/с);

Y – плотность воздуха (кг/м³);

Ei – числовой показатель местных потерь давления в сумме.

Потерю давления на трение (R) можно без труда определить, воспользовавшись профильной справочной литературой. Коэффициент Ei находится в прямой зависимости от характеристик участка, для которого производится вычисление.

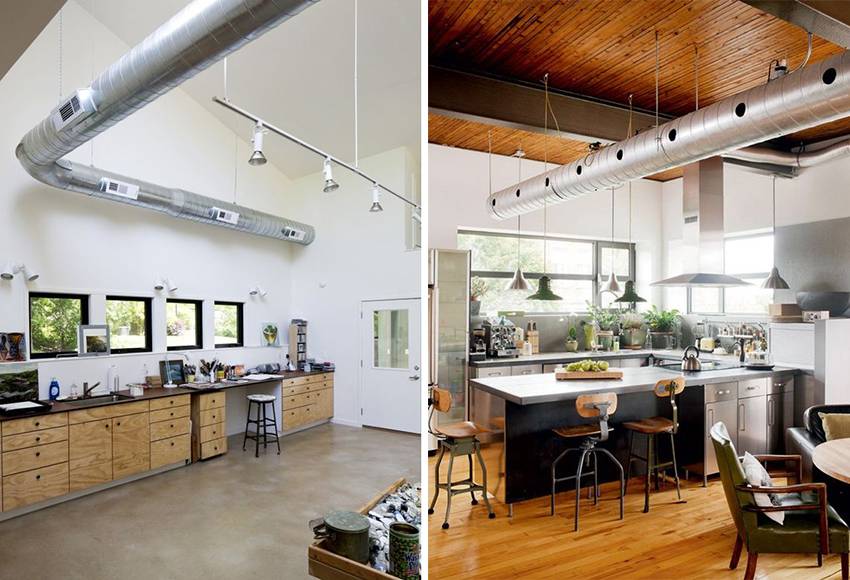

Пример установки системы вентиляции в помещении

Методика аэродинамического расчета воздуховодов

Этим материалом редакция журнала “МИР КЛИМАТА” продолжает публикацию глав из книги “Системы вентиляции и кондиционирования. Рекомендации по проектированию для произ- водственных и общественных зданий”. Автор Краснов Ю.С.

Аэродинамический расчет воздуховодов начинают с вычерчивания аксонометрической схемы (М 1: 100), проставления номеров участков, их нагрузок L (м 3 /ч) и длин I (м). Определяют направление аэродинамического расчета – от наиболее удаленного и нагруженного участка до вентилятора. При сомнениях при определении направления рассчитывают все возможные варианты.

Расчет начинают с удаленного участка: определяют диаметр D (м) круглого или площадь F (м 2 ) поперечного сечения прямоугольного воздуховода:

Рекомендуемую скорость принимают следующей:

Скорость растет по мере приближения к вентилятору.

По приложению Н из принимают ближайшие стандартные значения: DCT или (а х b)ст (м).

Фактическая скорость (м/с):

Гидравлический радиус прямоугольных воздуховодов (м):

(для прямоугольных воздуховодов Dст=DL).

Коэффициент гидравлического трения:

Потери давления на расчетном участке (Па):

где – сумма коэффициентов местных сопротивлений на участке воздуховодов.

Местные сопротивления на границе двух участков (тройники, крестовины) относят к участку с меньшим расходом.

Коэффициенты местных сопротивлений даны в приложениях.

Схема приточной системы вентиляции, обслуживающей 3-этажное административное здание

Воздуховоды изготовлены из оцинкованной тонколистовой стали, толщина и размер которой соответствуют прил. Н из . Материал воздухозаборной шахты – кирпич. В качестве воздухораспределителей применены решетки регулируемые типа РР с возможными сечениями: 100 х 200; 200 х 200; 400 х 200 и 600 х 200 мм, коэффициентом затенения 0,8 и максимальной скоростью воздуха на выходе до 3 м/с.

Сопротивление приемного утепленного клапана с полностью открытыми лопастями 10 Па. Гидравлическое сопротивление калориферной установки 100 Па (по отдельному расчету). Сопротивление фильтра G-4 250 Па. Гидравлическое сопротивление глушителя 36 Па (по акустическому расчету). Исходя из архитектурных требований проектируют воздуховоды прямоугольного сечения.

Сечения кирпичных каналов принимают по табл. 22.7 .

Коэффициенты местных сопротивлений

Участок 1. Решетка РР на выходе сечением 200×400 мм (рассчитывают отдельно):

Падение давления в решетке:

Расчетное давление вентилятора р:

Δрвент = 1,1 (Δраэрод + Δрклап + Δрфильтр + Δркал + Δрглуш)= 1,1 (185 + 10 + 250 + 100 + 36) = 639 Па.

Lвент= 1,1 х Lсист = 1,1 х 10420 = 11460 м 3 /ч.

Выбран радиальный вентилятор ВЦ4-75 № 6,3, исполнение 1:

L = 11500 м 3 /ч; Δрвен = 640 Па (вентагрегат Е6.3.090- 2а), диаметр ротора 0,9 х Dпом., частота вращения 1435 мин-1, электродвигатель 4А10054; N = 3 кВт установлен на одной оси с вентилятором. Масса агрегата 176 кг.

Проверка мощности электродвигателя вентилятора (кВт):

По аэродинамической характеристике вентилятора nвент = 0,75.

Общие требования

В вентиляционных системах, предназначенных для удаления пожароопасных летучих веществ, воздуховоды должны производиться из огнеупорных материалов. Основные транзитные сегменты вентиляции необходимо выполнять из металла.

Рассчитывая окончательные параметры воздуховодов, необходимо предусмотреть:

  1. Возможность установки противопожарных клапанов как в горизонтальном, так и в вертикальном положении.
  2. Монтаж воздушных затворов на площадках между этажами. Функциональные возможности этих приборов должны соответствовать нормативным требованиям по аварийному блокированию выборочных сегментов системы.
  3. На каждом поэтажном коллекторе возможно подключить максимально пять воздуховодов.
  4. Монтаж системы автоматического пожарного оповещения.

Во всех проводимых расчетах были использованы рекомендации строительных норм и правил. Эти нормативные значения позволяют выяснить минимально возможную эффективность вентиляции, которая сможет обеспечить комфортный микроклимат в помещении

Иначе говоря, правила СНиП ориентированы прежде всего на минимизирование затрат на монтаж и эксплуатацию вентсистемы, что немаловажно при разработке систем вентиляции общественных и админзданий

Для частных домов и квартир ситуация несколько иная, так как это личный проект, в котором можно строго не придерживаться указаний СНиП. Из-за этого продуктивность вентиляции может отклоняться от нормативных значений, так как индивидуальное представление о комфорте у каждого свое.

https://youtube.com/watch?v=khrWvneWBdQ

Общие сведения для вычисления площади сечения

Площадь труб для воздуховода рассчитывают по разным значениям:

  1. На соответствие санитарно-гигиеническим параметрам (СанПиН).
  2. По количеству проживающих.
  3. По площади комнат.

Результат можно получить как для отдельного помещения, так и для дома в целом. Для расчета есть специальные программы с заложенными в них алгоритмами. Еще один вариант расчета — использование формул.

Площадь сечения воздуховодов при их проектировании выбирается так, чтобы воздух по всех длине двигался с примерно одинаковой скоростью. По всей протяженности системы количество воздуха разное, поэтому площадь сечения воздуховода должна изменяться в большую сторону с ростом объема воздушной массы.

Если рассматривать вытяжную вентиляцию, то квадратура сечения растет по мере приближения к вентилятору. Только так можно гарантировать более-менее одинаковую скорость массы воздуха на всем протяжении воздухопровода

С ростом круглого сечения уменьшается скорость потока воздуха. Снизится при этом и аэродинамический шум. Минус таких воздуховодов в громоздкости конструкции, из-за чего невозможна их установка в пространство между черновым и навесным потолком, а также в увеличенной стоимости.

Если такой возможности нет, можно отдать предпочтение прямоугольной геометрии, поскольку высота прямоугольного сечения меньше. С другой стороны круглые изделия легче устанавливать, да и свои эксплуатационные преимущества у них имеются.

Поскольку круглые воздуховоды не всегда можно вписать в интерьер, а более эстетичные прямоугольные дорогие, как альтернативу, стоит рассмотреть овальные изделия. Они и эргономичны, и эффективны

Выбор того или иного варианта зависит от приоритетов пользователя. Если во главе угла экономия электроэнергии, минимальный шум и есть все возможности монтажа габаритной сети, лучший выбор — круглая форма воздуховода.

Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Калькулятор расчета минимальной площади сечения вентиляционной отдушины

Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.

Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.

Объем данной статьи не позволяет рассмотреть все нюансы организации вентиляции жилого дома или квартиры. Но в этом и нет особой нужды, так как на страницах нашего портала уже имеется специальная публикация, в которой проблемы естественной вентиляции рассматриваются со всеми подробностями.

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

— расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Расчёт мощности нагревателя в сети

Для расчёта приточной вентиляционной системы необходимо в первую очередь учесть мощность нагревателя, подогревающего входящие массы в прохладное время года. По утверждённым нормам температура потока, который попадает в комнату, должна быть не менее 18°C, показатели наружного воздуха зависят от месторасположения региона. В современном оборудовании есть возможность регулировать скорость циркуляции воздушных масс, таким образом, можно сэкономить в зимнее время электроэнергию. Перед выбором модели температуру нагрева воздуха, который поступает снаружи, рассчитывают по формуле:

ΔТ = 2,98 × Р / L, где

  • Р – мощность оборудования, Вт;
  • L – расход воздушных масс.

Правильно произведённые расчёты – это залог многолетней эксплуатации оборудования

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
