Проект дренажа участка: правила разработки дренажной системы

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
После проверки дно засыпать речным песком на 10 см и утрамбовать.
Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно19Бесполезно

Как выбрать диаметр труб

При выборе диаметра дрен необходимо учесть размеры дома. Если воды расположены низко и резко поднимаются пару раз в году, то можно ориентироваться на следующие практические данные:

при площади дома от 50 до 70 м кв. – диаметр дрен 100 мм;
свыше 100 м кв. – 150 мм:
больше 120 м кв.– не менее 150 мм (лучше 200мм).

Если воды расположены на уровне выше низа фундамента или участок расположен на болоте и требуется дренаж воды со всей площади участка, то следует обратиться к специалистам для разработки проекта.

Самостоятельно рассчитать параметры дренажной системы невозможно, а любые просчеты приведут к большим материальным затратам. Зато смонтировать дренаж можно самостоятельно – технически это не очень сложная работа.

Разновидности дренажа

По методике обустройства различают:

пластовый;
околостенный;
кольцевой дренаж.

Пластовый сооружается в почве, плохо пропускающей влагу, или если на участке имеются водные ключи и источники. Представляет собой песочный слой толщиной не меньше 30 см, располагаемый над трубами. Для достижения большей эффективности водоотвода в песке делают отсыпные каналы из мелких камушков глубиной не менее 20 см и шагом не более 12-ти метров.

Пример выполненного проекта по пластовому дренажу

Околостенный водоотвод подходит для глинистой либо суглинистой почвы. Трубы устанавливают по периметру здания глубиной ниже уровня пола в подвальном помещении на 50 см. Дренаж обустраивается с целью отвода грунтовых и дождевых вод. Трубы выбирают из высокопрочного пластика, оборачивают их геотекстилем. Этот вид дренажа защищает от излишков влаги этажи, находящиеся ниже уровня земли. Используют околостенный тип как самостоятельно, так и в сочетании с другими разновидностями.

Кольцевой дренаж фундамента

Кольцевой часто устанавливают в песчаной почве. При наличии информации о направлении течения грунтовых вод дренаж выполняется в форме полукруга по направлению водного оттока. Расстояние от жилого здания – не менее 3-х метров.

Особенность грунта глинистой структуры

Поскольку глина и суглинок плохо пропускает воду, она накапливается в почве, из-за этого корни растений начинают гнить. При этом покрытие плодородным слоем почвы не исправляет ситуацию.

Если на торфяной почве или глине не оборудовать водосток или дренажную систему, то достаточно небольшого дождя, чтобы участок загородного дома или дачи превратился в болото. На такой земле невозможно работать долгое время, помимо этого появляется высокая вероятность того, что фундамент затопится или промерзнет, когда наступят холода.

Не стоит возлагать большие надежды на гидроизоляцию, поскольку ее целостность может разрушить замерзшая вода.

Глинистая почва

Как уже упоминалось выше, выход в данном случае только один – создание водоотвода.

Проектирование уклона водосточного желоба

Параметры водосливной конструкции рассчитываются на этапе проектирования крыши, на основании ее площади. Существуют специальные формулы, позволяющие определить сечение (диаметр) водостока по площади сектора кровли, с которого будет происходить сбор воды в данный слив. Также существуют специальные таблицы с готовыми соотношениями, что в большинстве случаев гораздо удобнее. В них содержатся точные расчеты, позволяющие выбрать подходящий стандарт труб и желобов, а также количество водосборных воронок на сектор крыши.

Различная планировка построек и конфигурация крыш делает возможным различное устройство ливневых систем. Вместе с тем, существуют оптимальные схемы монтажа и проверенные на практике приемы установки водостоков. Монтаж водосточной системы проводится на основе следующих принципов:

Для эффективного отвода воды форма и конструкция водостока выбирается заранее. При монтаже понадобятся не только прямые, но и угловые элементы слива, соединяющие части системы на соседних стенах; не обойтись и без торцевых заглушек.

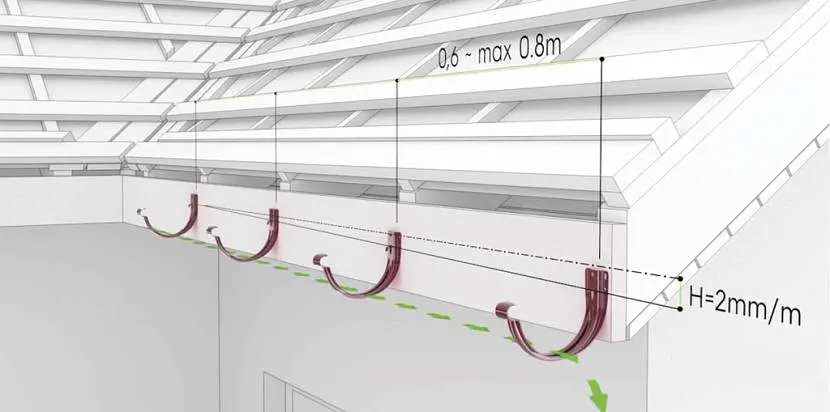

Расчет уклона Источник blues-dev.ru

Особенности проектирования дренажа

Работы по обустройству дренажа целесообразно проводить после завершения капитального строительства и окончания масштабных работ на участке, чтобы не повредить элементы дренирования. Но проектировать систему лучше вместе с разработкой всех других чертежей.

Для корректного проектирования дренажа потребуется много информации:

Практически обязательно нужна топографическая съёмка. Исключение могут составлять случаи, когда участок совсем плоский, но так или иначе необходимо определить общий уклон, отношение осушаемой территории к окружающей местности (низина/возвышенность), пути отвода и места сброса воды.
Заранее следует подготовить детальный план участка, где указана площадь водосбора, инженерная специфика и взаимная привязка строений и прочих сооружений (заборы, бассейны, подвалы, водоёмы, альпийские горки, точки ливнёвых кровельных стоков…)

Особое внимание уделяется подземным коммуникациям.
Отдельным пунктом составляется чертёж дорожек, мощёных площадок, ограждений типа бордюров.
В некоторых ситуациях весьма полезными могут стать геологические и гидрологические изыскания, которые прольют свет на характер грунтов, водный режим и баланс. Большинство суглинистых участков имеют схожие условия и в такой тщательной разведке не нуждаются.

Что же мы должны получить от разработчиков на выходе? Прежде всего нам нужно иметь техническое и, неплохо бы, экономическое обоснование того или иного типа дренирования. Далее чертежи. На них обычно указывается план отвода воды, зонная разбивка, привязанные линии прокладки дрен, точки расположения смотровых и сборных колодцев. При сложных условиях и сильно развитых системах — потребуются изображения вертикальных разрезов и схема дренажа сооружений. Отдельно или на рабочих чертежах создаётся таблица уклонов и заглублений. На этой же стадии создается спецификация всех элементов системы (тип дрен, профиль и сечение) и по количеству рассчитываются необходимые строительные материалы.

Организации, занимающиеся монтажом и разработкой систем дренирования, как правило, пользуются «Руководством по проектированию дренажей зданий и сооружений». Разработано оно в 2000 году в ОАО «Мосспроект». Второе — это «Технические рекомендации по проектированию, монтажу и эксплуатации дренажей из полиэтиленовых труб с фильтрующей оболочкой» (Лаборатория подземных сооружений ГУП «НИИ Мосстрой», 2005 год).

Переоценить важность комплексного профессионального проектирования сложно, так как ошибки при обустройстве дренажа, могут даже ухудшить ситуацию. Именно поэтому, если имеется желание и возможности произвести сооружение дренажа своими силами, то за проектом лучше обратиться к специалистам, тем более что спроектировать систему зачастую можно даже дистанционно (если предоставить разработчикам необходимые данные)

На рынке сформировалась средняя цена на проектирование дренажа участка — это порядка 15 тысяч рублей с выездом, 10 — без посещения объекта (если заказчик может предоставить необходимую информацию). Около 20–25 тысяч будет цена вопроса, если участок большой, и проект включает разработку дренажа фундаментов и ливнёвой системы.

Виды дренажа

Открытый (поверхностный)

Самый простой способ дренажа, который не нуждается в глобальных трудозатратах. На участке роют водоотводные траншеи и оставляют их открытыми, т.е. не засыпают песком или гравием. Иногда прикрывают декоративными решетками, чтобы не засорять канавы крупным мусором. Открытые системы применяют для отвода поверхностной воды.

Закрытый (глубинный)

Система дренажа составлена из труб с многочисленными отверстиями, в которые поступает влага, и колодцев для сбора стекающей воды. Трубы располагают в подготовленных канавах, затем засыпают их гравием или песком. Через такие слои вода легко просачивается и проникает в трубы. Далее потоки воды уходят в оборудованный колодец или в сточную канаву. Такая система хорошо снижает уровень грунтовых вод. Иногда, вместо прокладки труб, канавки просто засыпают щебенкой.

Глубинный способ отвода воды подразделяется по конструктивному решению на несколько типов:

Лучевой – от центральной трубы по наклонной плоскости отводят узкие трубные лучи. Используют на участках с плотной застройкой и густыми посадками.
Пристенный – применяют для отвода воды от стен дома. Канаву роют на расстоянии не менее полутора метров и углубляют на 10 см ниже уровня подвального пола. В систему включают несколько колодцев и используют насосы для водоотведения с территории участка.
Кольцевой – сложный способ, потому что дренаж располагают на 30 см ниже уровня грунтовых вод, и трубы зарывают вокруг дома в форме кольца.

Бюджетным вариантом можно назвать точечный дренаж. Заглубленные дождеприемники устанавливают рядом с кровельными водостоками и прикрывают их решетками. Также водосборники оборудуют в углублениях на участке, где скапливается дождевая вода.

Зачем нужен дренаж участка

Лишняя влага на участке создает хозяевам большие проблемы не только с получением обильного урожая, но и с безопасным проживанием в доме:

Скопление воды в основание фундамента провоцирует движение почвы и способно негативно отразится на целостности постройки.
Во влажных подвалах появляется плесневый грибок, который постепенно распространяется по всему дому.
При высоком уровне грунтовых вод влажная почва «выдавливает» септик и создает проблемы в сточной системе.
Переувлажнение приводит к загниванию корней растений, что мешает нормальному росту садовых культур и пагубно отражается на урожае.
На участке с сильным уклоном потоки воды вымывают плодородный слой земли.

Все эти неприятности можно избежать, если правильно оборудовать дренажную систему на участке.

Причиной излишней влаги могут служить три категории воды. Поверхностные – образуются при ливневых осадках, выпадающих на протяжении долгого времени. Подземные – имеют разный уровень залегания, величина которого зависит от времени года. Зимой вода опускается до нижней границы, а весной поднимается до максимальной высоты. Верховодка, этим подземным водам не удается полностью уйти в почву, потому что на их пути встречается препятствие – например, плотный пласт из глины.

Типы систем дренажа

Различают два типа систем осушения: поверхностный вид и подземный вид, которые отличаются глубиной закладывания труб.

Дренаж подземного типа

Подземная система дренажа имеет сложное строение, предназначен для отведения вод от фундамента, если УГВ высокий, почва на участке глинистая, дома расположены в низинах, около водоемов.

Дренаж частного дома может иметь одну из следующих разновидностей:

1.Вертикальная система представляет колодцы, скважины высотой до пятидесяти метров. При заполнении воду выкачивают с помощью насоса, либо вода уходит в слой почвы, расположенный ниже и имеющий хорошие водопоглощающие свойства.
2.Горизонтальная система представляет собой канавы, с проложенным на дно дренажным материалом, трубы с перфорацией, имеющих небольшой уклон. Система собирает воду в специальные колодцы.
3.Комбинированная система сочетает вышеописанные два вида.

Что должна включать в себя смета?

По умолчанию, любая типичная смета идеально отражает финансовые траты на обустройство дренажа. Во время её планирования берётся в учёт актуальные тарифы материалов, незаменимые составляющие оборудования и цены за проведение строительных работ. Перечисленные вещи закупают ровно в том количестве, которое изначально предусмотрено конкретным проектом.

Вдобавок дополнительно непременно стоит приплюсовать деньги на проведение работ, вроде:

предварительной подготовки локаций (демонтаж разнообразных покрытий и выкорчевывание растений, уборка);
земляные работы (необходимое обустройство рвов, заготовка шахт, засыпка траншей и выравнивание почвы);
сборка дренажа (прокладка труб, сборка и последовательное соединение, фиксация смотровых колодцев и фильтров).

Разработку дренажных систем с нуля, но всё равно по требованиям СНиП для объектов можно реализовать абсолютно любой сложности и назначения. Так или иначе, при возведении конструкции составляется единая смета, которая состоит из итоговой цены на операции по:

демонтажу фундаментов из железа и бетона;
прокладыванию трубопровода канализации;
созданию траншей в грунте (глубиной 2 м);
установке прочных креплений вдоль ширины;
укладке гидроизоляции из полимерной плёнки;
монтажа поперечного дренажа (двусторонний выпуск);
подготовке почвы под посёвы (толщиной до 20 см);
засыпки основы под трубопроводы из щебня;
фиксации водосборных коммуникаций;
укреплению подстилающих слоёв и набетонок;
ручного посёва газонов и других насаждений.

Опираясь на советы, указанные в СНИП, для создания типичной дренажной конструкции разрешено брать керамические, полимерные, асбоцементные и железобетонные трубы.

А фильтры из пористого цемента можно применять только в неагрессивных относительно бетона грунтах и воде.

Обычно для устройства данной системы включает в себя такие стандартные материалы, как щебень, песок, геотекстиль и смотровые колодцы.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

открытый;
закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Открытый вариант дренажа

Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Закрытая дренажная схема

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые схемы дренажа имеют два основных недостатка:

они занимают полезную площадь:
траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

Пристенная дренажная система

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

Кольцевая дренажная схема

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

Горизонтальный дренаж

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.

Комбинированный дренаж

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Вертикальный дренаж

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Правила и нюансы проектирования

На выбор типа дренажа для дачного дома или на расположение каналов влияют многие факторы. Например, большое значение имеет рельеф местности. Если дом находится на возвышенности, а остальная территория расположена под небольшим наклоном, то пристенный дренаж, скорее всего, не потребуется, а отвод грунтовых вод с участка можно осуществить путем создания системы каналов.

Важно расположение грунтовых вод. Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину

При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Сложности с установкой заглубленных объектов могут возникнуть, если уровень достаточно высок – от 1,5 м в глубину. При таком расположении монтаж дренажной конструкции необходим как для обеспечения защиты построек, так и для безопасной разработки почвенного слоя

Следует учитывать и характер окружающей местности. Если территория вокруг участка заболоченная или неподалеку протекает река, а на приусадебном участке вроде бы сухо, то в целях профилактики также необходимо спроектировать дренажную систему.

Рассмотрим более детально нюансы, которые также следует учитывать при прокладке трубопроводов и траншей.

#1: Глубина и размеры магистрали

Место расположения труб закрытой дренажной системы выбирают, опираясь на проектную разработку с учетом уклона в сторону водосборника. Глубина заложения элементов системы зависит от уровня грунтовых вод. Для пристенного устройства траншеи вырывают на уровне основания фундамента, так как его цель – усилить гидроизоляционные качества подземной конструкции и защиту подвала.

Трубы, расположенные по кольцевой схеме, располагают на расстоянии до 3 м от фундамента. Глубина залегания труб больше, чем у пристенной конструкции, и чаще всего ниже расположения фундамента (+)

Кольцевой дренаж выбирают, если строительство дома уже завершено, соответственно, закончены все гидроизоляционные и защитные мероприятия.

Если грунт садового участка постоянно страдает от затоплений атмосферными осадками или просачивания грунтовых вод, необходим системный дренаж по всей территории. Вариантов множество – от обустройства системы по периметру до разветвленной сети, в которую вовлечены все дачные объекты (постройки, дорожные покрытия, садово-огородный участок).

Направление каналов и трубопроводов строгое – в сторону водосборных сооружений или канав, находящихся за территорией приусадебного участка. В эту сторону дренажные трубы кладут с уклоном, необходимым для свободного движения собранной дренами грунтовой воды к объектам разгрузки.

#2: Нормы уклона дренажных труб

Вода в горизонтально расположенных трубах будет застаиваться, если укладку производить без уклона, параметры которого указаны в нормативных документах.

Для глинистого и песчаного грунта, которые имеет различные степени водопроницаемости, нормы отличаются:

суглинки и глина – от 0,003 и более;
песок и супесь – от 0,002 и более.

Если перевести значения в миллиметры, то получится 3 мм/пог. метр и 2 мм/пог. метр соответственно.

Минимальные параметры берутся с учетом того, что наименьшая скорость перемещения воды по каналам и трубам равна 1,0 м/с. Это возможно, если дрены находятся в работоспособном состоянии, то есть не заилены и не забиты песком

При расчете максимально возможной скорости берут во внимание свойства окружающего грунта, а также качество обсыпки. Нельзя делать уклон с интервалами – он должен соблюдаться на всем протяжении трубопровода/канала

Для холмистой местности возможны варианты устройства дренажа с перепадами, с установкой переходников в смотровых колодцах.

Зачем нужен дренаж

Отвод воды или дренаж позволяет удалить излишки жидкости с поверхности участка либо глубины грунта. Его делают для следующих целей:

Удаление лишней влаги от фундамента здания. Из-за воды у основания фундамента могут образоваться подвижки почвы, вызывающие «выдавливание» дома из грунта.
Дренажная канава удаляет воду от подвальных этажей. Отвод влаги и грамотная гидроизоляция защищают дом от сырости, плесени, грибка, появления агрессивных химических соединений, вызывающих разрушение строения.
При помощи грамотно спроектированного отвода воды септик не будет выдавливаться из грунтовых вод. В ином случае система очистки стоков быстро засорится выйдет из строя.
При совместной работе дренажа и ливнестоков вода будет быстрее удаляться без попадания в подземные части дома.
В случае отсутствия дренажа почва будет переувлажнена, что приведет к застоям воды и негативно повлияет на урожай.
На землевладении с уклоном вода может вымывать слой почвы. Дренаж направит потоки в систему, защищая участок от размывания грунта.
Дренаж защищает от появления луж, болотистых участков.

При создании дренажа важно учитывать все особенности участка
