Как сделать парогенератор своими руками

Рекомендации по изготовлению

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Простейшее устройство

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

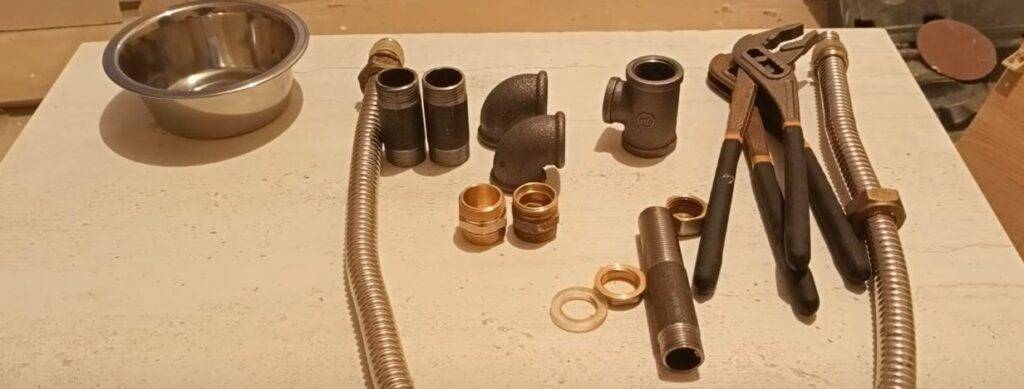

• 2 гофрированные трубы большего сечения;
• шарики из фарфора, которые закладываются в печку;
• 2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Финская баня

Так как в электропечи пространство на дне прогревается не очень сильно, там можно разместить сосуд с отверстиями, для подогрева которого используются ТЭНы. Однако если печка имеет небольшие габариты, то лучше использовать вместо емкости медную трубку с отверстиями.

Расположенные вокруг трубы камни будут нагреваться примерно до +130…+180°, и жидкость будет испаряться, образуя достаточное количество пара. Так как пару потребуется определенное время, чтобы преодолеть слой камней, его температура станет оптимальной для парилки.

Монтировать в таком агрегате обратный клапан не нужно. Это связано с тем, что медная трубка малого сечения обладает небольшой прогретой массой в сравнении с объемом проходящей по ней жидкости. Именно вода и будет выполнять функцию предохранительного устройства.

Раздаточную трубу с отверстиями можно приобрести либо изготовить самостоятельно. Затем к одному концу нужно припаять длинную трубку меньшего диаметра, также изготовленную из меди. Соединение должно быть максимально качественным, так как устройство будет размещаться на дне горячей печки.

Ко второму концу длинной трубки крепится воронка, в которую будет заливаться жидкость. На этом процесс изготовления паровой пушки можно считать практически завершенным. Остается уложить раздаточную трубу на дно печи, а затем засыпать камнями.

Если владельцу бани не требуются различные дополнительные функции, которыми обладают заводские изделия, то вполне можно самостоятельно изготовить простой парогенератор для бани своими руками. С его помощью можно добиться максимального комфорта в парилке без вложения большого количества средств.

Установка тэна

Монтаж тэнов осуществляйте на небольшом отдалении от дна посуды в предварительно просверленные отверстия, диаметр которых равен диаметру крепежей нагревателя. Для установки рекомендуем выполнить несколько дополнительных шагов.

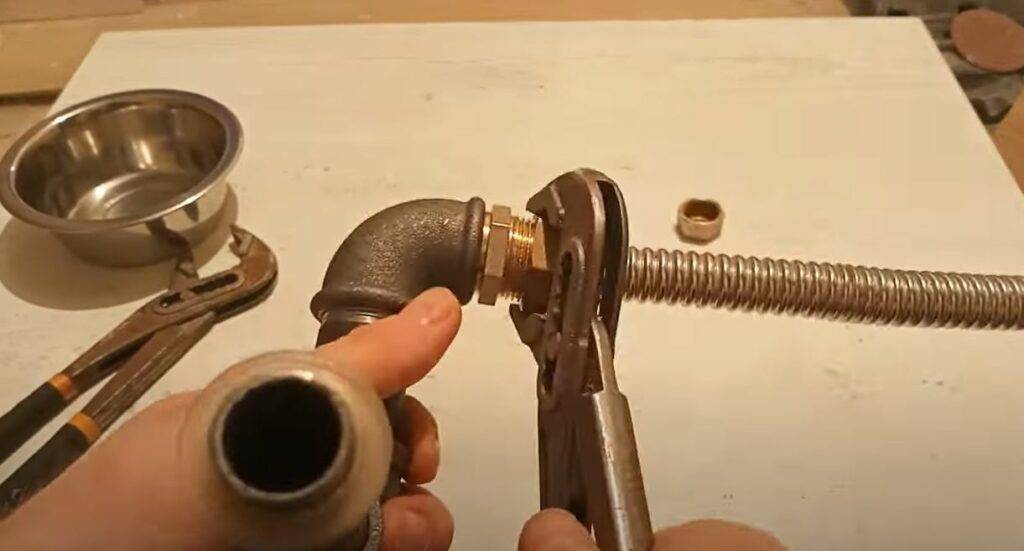

Шаг первый: перед монтажом тэна в каждое отверстие поочередно установите стальной болт подходящего диаметра с двумя шайбами толщиной 3-4- миллиметра, расположенными с внутренней и внешней стороны стенок пароварки.

Затем с помощью гаечных ключей закрутите гайку с достаточным усилием.

Этот нехитрый прием позволит деформировать стенки емкости будущего парогенератора под крепление нагревателей.

Шаг второй: для обеспечения герметичности установки используйте силиконовые или резиновые термостойкие прокладки, устанавливаемые снаружи и изнутри. При их отсутствии изготовьте элементы самостоятельно. Для этого на лист бумаги нанесите слой герметика и слегка разровняйте.

Для получения слоя герметика определенной толщины выполните следующие действия.

Установите по границе небольшие деревянные вставки (куски шпона, школьные линейки, палочки от суши и проч.). Для равномерности толщины под бумагу подложите кусок толстого стекла. Сверху силикон так же накройте бумагой и стеклом, придавите с небольшим усилием и оставьте до полного высыхания материала.

Позже из полученного листа с помощью трубок легко вырубить дисковые прокладки требуемой величины.

После установки нагревателя налейте достаточное количество воды и убедитесь в отсутствии подтеканий в местах соединений.

Пошаговые действия

1. Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
2. Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
3. С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
4. В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.

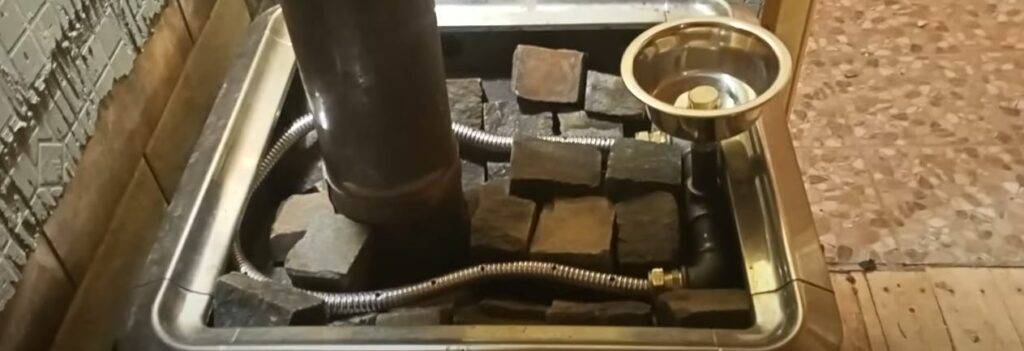

5. Готовая паровая пушка помещается в печь и закладывается сверху камнями.

При первых тестах самодельное устройство жидкостью заполняется в ограниченном количестве, а печь не разогревается до конца. Если испытания удачные, то можно протестировать в рабочем режиме.

Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

• Датчика безопасности.
• Ёмкости для воды.
• Насоса для движения воды и пара.
• Подготовительного блока для воды.
• Блока парообразования.
• Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

• Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.

• Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

• Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.

• ТЭНы. Для нагрева воды используются устройства различной степени мощности.

• Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.

Устройство парогенераторов

Генератор пара представляет собой энергетическую установку, изготовленную из металлического корпуса, внутри которого имеется резервуар для воды. Чтобы сделать своими руками паровую пушку для бани, потребуется паровой и водяной насос. Помимо этого, в конструкции парогенератора должны быть:

• испарительная камера;
• температурный датчик;
• нагревательная установка;
• сопло.

Чтобы изготовить домашний парообразователь с автоматической подачей жидкости, необходимо снаружи конструкции установить патрубок. Данный элемент потребуется для подключения агрегата к системе водопровода. Также нужно установить кран для слива жидкости.

Совет! Изготовление такого конструктивного элемента, как испарительная камера, должно выполняться из материалов с высокой термоустойчивостью. К примеру, чтобы сделать домашнюю электрическую печь для бани с парогенератором,можно использовать сталь или медь.

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

1. В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
2. Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
3. Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
4. Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
5. Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
6. Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
7. Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
8. Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

1. 5
2. 4
3. 3
4. 2
5. 1

(7 голосов, среднее: 4.7 из 5)

Самодельная паровая пушка

Приспособление изображено на рисунке.

Самодельная паровая пушка: узлы и детали

Цифрами обозначены следующие элементы:

1. Корпус, изготовленный из трубы.
2. Навинчивающаяся крышка.
3. Лейка из нержавеющей стали или стакан.
4. Гайка соединения.
5. Обратный клапан для пара.

Подавать воду через лейку приходится для того, чтобы избежать её контакта со сравнительно холодными стенками канала пушки (его температура соответствует температуре камней). В противном случае жидкость начнёт испаряться ещё во время стекания, но не слишком интенсивно, так что образующийся пар будет сырым. При таком положении дел вода вообще может не достичь дна каменки.

Если же подавать её струйкой при помощи лейки, то вся она окажется на раскалённом дне и сразу же превратится в сухой перегретый пар. Поскольку выпускные отверстия очень малы, быстро покинуть канал он не сможет и какое-то время будет догреваться в пушке.

Как уже говорилось, при образовании пара в канале пушки поднимается давление и чтобы он не «выстрелил» через заливочную лейку, под ней следует установить паровой обратный клапан.

Фабричные паровые пушки могут оснащаться дозаторами воды. Это устройство обеспечивает периодическую подачу пара в автоматическом режиме.

Сделал самоделку из обычного чайника. Теперь я «повелитель пара»

Недавно я разобрал чайник за 300 рублей, из м-на Светофор и выяснил почему он такой дешевый. После разборки меня посетила гениальная идея. Почему бы не сделать из него парогенератор, для хозяйственных нужд. Дело в том что готовый, фабричный прибор стоит больше пяти тысяч. Поэтому принял решение начать сборку самоделки из дешевого чайника. Первым делом необходимо удалить носик, содрав контактную пайку. Но вот не задача. Стенка чайника всего 0.2 мм и при удалении кусочка»фольги» образовались дыры в месте сварочных тычков.

Листайте галереи, там вас ждут яркие фотографии.

Надо как то эти отверстия заделать. Они нам не к чему. Кстати, надо руки расцеловать тому, кто изобрел холодную сварку. Она в этом месте вообще не заменима

. Лепим ее, сделав сварочный блинчик, согласно инструкции. После заделки с двух сторон, оставил процесс сварки в покое, на сутки.

Следующий технологический процесс это высверливании ступенчатым сверлом отверстий на 20мм. Одна «дыра» будет использоваться для подключения кислородного шланга. А вторая для заливки воды и контроля давления внутри генератора.

Следующий этап это сборка фитингов на смонтированные резьбы. Использую ФУМ ленту. Т.к рабочая среда- газ. В нашем случае пар.

Далее требуется выяснить, в процессе монтажа, не повредил ли я основную функцию чайника, кипячение воды. Наливаю воду, закрываю крышку. Включаю. Закипает.

Остается только присоединить кислородный шланг, одеть очки и провести испытание нашей «хираборы».

Как показали испытания, пар выделяется достаточный. Процесс работы вы можете наблюдать в видеоролике.

Зачем он нужен?

• Отпаривать сложные загрязнения.
• Разогреть что либо без огня, взрывоопасное, отпарить бак например.
• Пар для бани, хамам.
• Удалять наледь

Это первое что мне пришло в голову. Наверняка имееются тысячи применений.

Внимание

Как думаете, годная самоделка ? Жду ваши комментарии. Есть вопросы, задавайте, буду отвечать.

С ув. Тимофей Михайлов.

Статья: «Электро чайник за 351 рубль в м-е «Светофор» —Ссылка. Источник

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Watch this video on YouTube

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды

В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям

Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды

Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля. Один из самых необходимых – манометр

Он помогает отслеживать данные о температуре, а также давлении

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент

Как сделать самому для открытой каменки

Работы по изготовлению устройства начинаются с составления чертежа.

При разработке конструкции учитывается то, что нижняя её часть должна иметь максимально возможную площадь соприкосновения с располагаемыми на открытой печи камнями.

При попадании воды из системы на слабо раскаленные камни образуется сырой, крупнодисперсионный пар.

Материалы и инструменты

Всё необходимое для самостоятельного изготовления системы пароувлажнения бани можно найти в сантехнических магазинах.

Для работы понадобятся:

• бочок-соединитель (4 шт);
• воронка из нержавеющей стали;
• клапан или вентиль с кран-буксой;
• нержавеющая гофрированная труба (2,5м);
• переходной угол (2 шт);
• проволока пружинного типа;
• сантехнический тройник (3 шт);
• сталь листовая (10х10 см);
• фитинги (6 шт).

Для работы понадобятся инструменты:

• дрель;
• ключи;
• ножницы и ножовка по металлу;
• рулетка.

Пошаговая инструкция

1. В воронке из нержавеющей стали делают дрелью отверстия для крепления.
2. На трубки устанавливаются клапан обратного типа и фитинги. К распылителям горизонтального типа прикрепляются трубки для воды.
3. С помощью тройников, углов и бочков-соединителей собирается конструкция.

4. С помощью фитингов к уголкам прикрепляется кусок трубы.

5. В нижних трубах системы с помощью дрели делают с шагом 5 см отверстия диаметром 1 мм.
6. Собранная система устанавливается на печь.
7. В паровую пушку помещаются камни или фарфоровые шарики.

Управление вентиляцией

Панель управления либо расположена на корпусе парогенератора, либо вынесена отдельно. Выбор зависит от планировки помещения, необходимости оперативного доступа, частоты использования.

Предлагаем ознакомиться: Печь из газового баллона: буржуйка своими руками, печка из пропанового баллона длительного горения, чертежи

Следует уточнить открытость парогенератора для сторонних систем управления. Парогенераторами Tylo возможно управлять только пультами Tylo. Парогенераторы Hygromatik возможно подключить к пультам управления других компаний, например Fasel.

Чтобы пар вырабатывался непрерывно, необходим точный контроль над вытяжной и приточной вентиляцией. Профессиональные парогенераторы возможно напрямую подключить к системе вентиляции. В результате, парогенератор будет самостоятельно регулировать приток и отток воздуха, что значительно улучшит качество образования пара.

Недостатки

Положительных качеств у такого способа очень много, а вот недостатки, как правило, умалчиваются.

Всем автомобилистам известно, что сильный перепад температуры способен повредить лакокрасочное покрытие, а пар на выходе из пистолета имеет температуру 120 град. С.

Если летом такую мойку кузова еще можно применять, то зимой это чревато проблемами.

Так что зимой лучше такой способ по кузову вовсе не применять, или же предварительно держать автомобиль в отапливаемом помещении, чтобы максимально уменьшить разницу температур.

Но это что касается кузова и его навесных элементов. Очистку салона, двигателя или багажного отсека паровой мойкой выполнять вполне можно.

Еще один нюанс — данные мойки появились у нас не очень давно, поэтому квалифицированных мойщиков еще мало. А человек, не особо знающий все особенности проведения такой мойки способен навредить лакокрасочному покрытию, и другим поверхностям.

Ну и самое главное, дорогостоящие парогенераторы не позволяют популяризовать данный способ мойки авто в гаражных условиях.

Как вмонтировать парогенератор в мини-парную?

Для уютной дачи или частного дома многие любители приобретают фитобочки. Это небольшая баня, рассчитанная на одного человека. Внешне она представляет собой бочку, внутри которой расположено сидение, дверцы бани легко открываются и закрываются, в верхней части конструкции предусмотрено отверстие для головы. Принцип работы фитобочки основан на создании фитопаросауны. Вы располагаетесь в мини-бане и закрываете дверцы, снаружи остается только голова, вокруг шеи укладывается полотенце, которое предотвращает выход пара из фитобочки. Процедура длится около 15 минут, а для прогрева мини-парилки используется парогенератор, который вы сможете с легкостью сделать своими руками.

Для его изготовления вам понадобятся:

• гибкий металлический шланг для смесителя длиной 1,5–2 м;
• пластиковая канистра с крышкой объемом 5–10 л;
• металлопластиковая труба диаметром 2–3 см и длиной чуть меньше дна фитобочки;
• изолента;
• фитинг-тройник для крана;
• термометр с электронным табло;
• герметик;
• нагревательный элемент (ТЭН);
• электрический провод с вилкой;
• шуруповерт, сверла.

Начинаем работу с закрепления ТЭНа внутри пластиковой канистры. Для этого просверливаем в емкости отверстия необходимого диаметра и вставляем в них нагревательный элемент, соединяем электрические клеммы с наружным проводом. Во избежание короткого замыкания и удара током обматываем контакты изолентой. В крышке пластиковой канистры проделываем отверстие под штуцер гибкого металлического шланга, вставляем фланец и накручиваем на него подводку, используем резьбовой герметик для швов.

Отставляем в сторону канистру и займемся металлопластиковой трубой. Берем шуруповерт или дрель и проделываем по всей длине трубы отверстия до 5 мм на расстоянии 5–8 см друг от друга. После окончанию перфорирования сворачиваем трубу в кольцо чуть меньше дна бочки и помещаем ее на дно мини-бани отверстиями вверх. Теперь просверливаем отверстие в нижней части фитобочки под диаметр гибкой подводки, продеваем через него металлическую трубку и соединяем ее с металлопластиковой трубой фитинг-тройником. На финальном этапе закрепляем термометр внутри бочки, а электронное табло фиксируем снаружи.

Все готово, тестируем свой парогенератор. Наливаем в канистру воду и вставляем вилку в розетку. Вода начнет нагреваться, и в бочке появится пар. Не забывайте посматривать на термометр, чтобы система не перегревалась, и следите за уровнем жидкости в канистре, вовремя подливая воду.
