Организация вентиляции бассейна: лучшие методы организации воздухообмена

Особенности составления проекта вентиляционной системы

Если вы занимаетесь составлением проекта системы вентиляции (вне зависимости от того, какого типа она планируется), то должны учитывать функциональные параметры всей конструкции – это позволит обеспечить заданные условия; также не забывайте о негативных факторах, воздействующих на конструктивные элементы. Пожалуй, самым главным веществом, без которого не обходится ни одна вентиляция бассейна, является именно конденсат. Если он будет скапливаться на стенках вентиляционной шахты, то неминуемо приведет к коррозийным процессам, а также выходу оборудования из строя. Во избежание этого необходимо изолировать шахту, а также установить клапаны с электрическим подогревом. Помимо того, обязательно дополните шахту поддоном, в который стекала бы скапливающаяся влага.

В любой вентиляционной системе (при любых ее размерах) должна иметься возможность функционирования с меньшей производительностью с целью экономии электричества в случае простаивания бассейна. В свою очередь, вы должны оборудовать систему устройством более высокой мощности, дабы вентиляция успешно со всем справлялась при наличии в бассейне большого количества людей. Конечно, все эти дополнения не являются обязательными, но благодаря им экономится электричество при непрерывной эксплуатации, а вот эффективность всей системы остается при этом на прежнем уровне. Данное дополнение в особенности актуально в отношении загородных домов, где оборудованием пользуются не так часто, как, например, в общественных бассейнах.

Но самое главное, что вы должны учитывать во время проектирования – это площадь помещения, наличие/отсутствие обогрева, показатели расхода воздуха, а также кратности воздухообмена. Что касается приточно-вытяжной системы, то ее можно считать универсальной, так как она способна решить сразу все эти задачи. В нее входят разного рода структурные элементы, среди которых вентиляторы, фильтрационные устройства или, скажем, калорифер. Потому, собственно, она успешно справляется со всеми задачами.

Особенности вентиляционных систем бассейна

Бассейны различаются назначением. Внутри частного дома для купели отводят отдельное помещение, которое аналогично отличается своими параметрами.

От этих нюансов зависит особенность вентиляции:

По установленным нормам температура воздуха внутри помещения всегда должна быть на 2 °С больше, чем температура воды частного бассейна. Для разных по назначению купелей установлены свои требования. В обычном частном бассейне для купания воду подогревают до 28 оС, а температуру воздуха внутри помещения поднимают до 30 оС. Если внутри частного дома сделана купель для плавания, то температура воды может варьироваться от 26 до 31 оС. Внутри бани бассейн может быть установлен с горячей и холодной водой. В первом варианте ее температуру поддерживают около 35 оС, а во втором – 15 оС. Во всех случаях температура воздуха должна быть на 2 °С больше. При обратном соотношении увеличивается испарение, что говорит о неэффективности вентиляции. Для устранения проблемы систему оснащают подогревом приточного воздуха.
Еще одним важным параметром, за который отвечает вентиляция, является влажность. При превышении допустимых норм начинает развиваться грибок. Внутри помещения усиливается коррозия металлических элементов, пропадают облицовочные материалы. Плесень распространяется по другим комнатам частного дома. Влажность напрямую связана с температурой воздуха, которая в свою очередь во многом зависит от вентиляции

Если система дала сбой, при понижении температуры на 1 оС показатель влажности увеличивается на 3,5%.

Важно! Для зимнего сезона внутри помещения с частным бассейном установлена норма влажности 45%, а летнего – 55%.

Работающая вентиляция должна обеспечивать движение воздуха, соответствующее установленной норме – 20 см/сек. Воздухообмен внутри частного дома нельзя останавливать

Если выключить вентиляцию, пойдет резкое образование конденсата.
Воду в частном бассейне часто обеззараживают хлором. Дезинфицирующее вещество вместе с испарениями распространяется воздушными массами. Вентиляция должна поддерживать концентрацию хлора внутри помещения максимум 0,1 мл/1 м3 воздуха.
Между вытяжкой и подачей воздуха должна быть разница 13%. Поглощение всегда доминирует. Если подача сильнее вытяжки, влажность распространяется по другим комнатам частного дома. Однако еще нельзя превышать установленное значение 13%, иначе большой воздухообмен создает сквозняк.

Особенностью вентиляции крытого бассейна является ее автономность. Систему подключают к источнику бесперебойного питания. Вдобавок она не должна зависеть от основной вентиляции всего частного дома.

1 Общая информация

Каждый бассейн представляет собой огромную емкость с водой, которая постоянно испаряется и выпадает в виде конденсата на потолке, оконных проемах или стеновых конструкциях. А ведь где есть вода, там есть и грибок или плесень.

Более того, воздействие повышенной влаги негативно сказывается и на долговечности самого бассейна, ведь оно приводит к разрушению отделочных материалов и другим деформационным последствиям. В их числе:

  • Возникновение ржавчины на изделиях из металла.
  • Развитие грибковых микроорганизмов.
  • Вздутие и разрушение оштукатуренных поверхностей.
  • Появление пятен на окрашенных частях.
  • Ухудшение изоляции токопроводящих материалов, что повышает вероятность получения удара током.

В связи с вышеперечисленными моментами, обустройство вентиляции бассейна в коттедже — важнейший этап, к которому нужно отнестись с повышенной ответственностью. Подобное оборудование позволит сохранить помещение от различных деформационных процессов, а также продлит срок службы самого резервуара.

При хорошей вентиляции во внутреннем пространстве всегда будет присутствовать определенный показатель влажности. Такая единица указывает на объем водяного пара на единицу объема воздуха. Если влажность превышает допустимый уровень, в помещении становится проблематично дышать.

Однако, если воздух слишком сухой, это тоже влечет за собой неприятные явления

Канальный и настенный осушитель воздуха: какой выбрать для бассейна

Проектирование бассейна частного дома

В современном домостроении в последнее время стало очень популярным сооружение плавательных бассейнов закрытого типа. Бассейн в коттедже или частном доме устраивается согласно подготовленного в индивидуальном порядке проекта.

Чаще всего для него отводят помещение на первом этаже. Предпочтение отдается вариантам с площадью водной поверхности 18-50 м2 и глубиной приблизительно от 1,2 до 2,0 м. По периметру резервуара устраиваются дорожки и места для отдыха. Основным требованием к проектам частного бассейна есть безопасность и комфорт людей.

Схема воздухообмена в бассейне частного дома выполняется согласно проекта, в котором учтены площадь ванны, тип и мощность системы отопления (+)

Такие бассейны чаще всего рассчитываются на 2-5 человек. По способу использования частный бассейн может быть постоянным или сезонным. Если резервуаром бассейна не пользуются, его зашторивают специальной конструкцией.

Для частного плавательного бассейна рекомендовано соблюдение следующих рабочих параметров:

  • водный температурный режим +26-29°С;
  • воздушный температурный режим +27-32°С;
  • значение относительной влажности в летний период 65%;
  • значение относительной влажности в зимний период 50%;
  • подвижность воздуха около 0,2 м/с.

Для предотвращения застоя воздуха в зале бассейна мощность вытяжного агрегата должна превышать мощность приточных установок на половину кратного обмена.

Чтобы система вентиляции выполняла свое предназначение, ее сооружают, учитывая габариты помещения, площадь, предполагаемый температурный режим, количество людей и скорость испарения влаги.

Проект бассейна закрытого типа обязательно включает вентиляционную систему, т.к. поставку свежего воздуха и поддержку комфортных параметров среды может осуществлять только она

Составление проекта частного бассейна проводится согласно разработанных стандартов СНиП 2.08.02–89 СП “Проектирование бассейнов”.

Последовательность проектирования вентиляции осуществляется в таком порядке:

  1. Расчет влагопоступления и теплопотерь.
  2. Выбор схемы вентиляции и осушения.
  3. Расчет предполагаемого воздухообмена.
  4. Подбор оборудования и трассировка воздуховодов.
  5. Аэродинамические и гидравлические расчеты.
  6. Оформление чертежей.
  7. Составление спецификации на оборудование и материалы.

Учитывая перечисленные параметры, осуществляется подбор оборудования нужной мощности. В случае неправильной организации вентиляционной системы на всех горизонтальных и вертикальных конструкциях бассейна, свободных от воды, будет формироваться конденсат.

Итог образования конденсата спровоцирует гниение деревянных элементов, коррозию металла и образование плесени на поверхности и в швах между элементами облицовки.

Подготовка проекта обеспечивает проведение точного и согласованного монтажа и дает информацию для правильной эксплуатации бассейна. В случае допущения ошибок во время монтажа вентиляции всегда есть возможность произвести правильный перерасчет и установку системы.

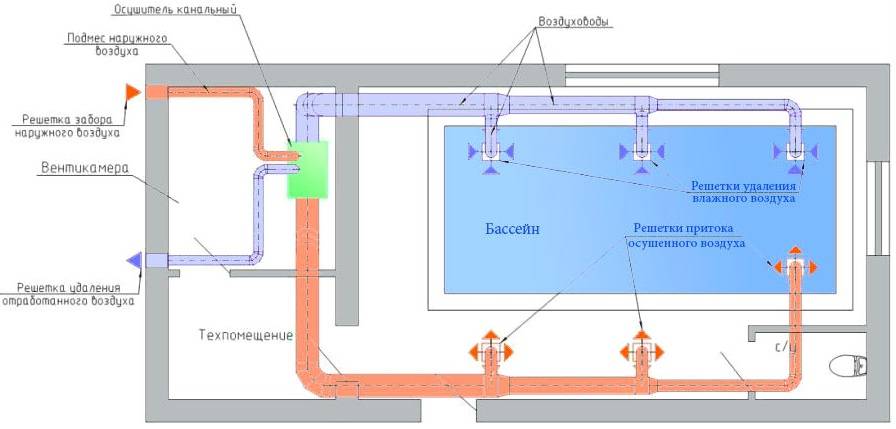

Система вентиляции дополнена канальными осушителями, производящими забор свежей порции воздуха за пределами бассейна. Излишек воздушной массы отводится вытяжными устройствами (+)

Технология устройства вентиляции бассейна: общий обзор

Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.

Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.

Вентиляция бассейна

Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:

  • Габариты «испарителя» — водного зеркала бассейна (его площадь).
  • Объемы помещения (общая площадь на высоту).
  • Частота использования бассейна по прямому назначению (в часах за неделю/месяц).

И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.

Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».

Система вентиляции с помощью осушителей: простое решение сложной проблемы

Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.

Система вентиляции с помощью осушителей

Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.

Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.

Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.

Системы вентиляции без осушения воздуха в бассейне

Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.

Система приточно-вытяжной вентиляции без осушения

К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.

Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).

Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут  направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.

Словом – это далеко не самый лучший вариант.

Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух

Многофункциональные вентиляционные установки для бассейна

Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).

Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.

Критерии безопасности

Как и при выполнении всех строительно-монтажных работ, при устройстве системы воздухообмена в индивидуальном жилом доме или коттедже необходимо придерживаться конкретных правил:

  • Каждый работник должен иметь средства индивидуальной защиты, специальную обувь и одежду.
  • Рабочие места производства конкретного вида работ должны быть ограждены, упреждая попадание незадействованных в монтаже людей в рабочую зону.
  • Рабочая зона должна быть освещена.
  • Под монтируемыми воздуховодами на высоте не должны находиться посторонние работники.
  • Сварочные работы выполняются работниками с соответствующей квалификацией.
  • После завершения рабочего цикла электроинструмент должен быть отключен и обесточен.
  • Работы по монтажу оборудования на высоте запрещается проводить без закрепления и дополнительной страховки стремянок, подмостей.
  • Выполнение наружных высотных работ в гололед и дождь запрещается.
  • Все монтажные работы системы воздуховодов необходимо выполнять попарно.

Устройство вентиляции в помещении с бассейном в домашних условиях – дело сложное, требующее определенного уровня знаний и подготовки. Лучшим вариантом выполнения качественной вентиляции будет поручение такого вида работ, как проектирование и монтаж, специалистам соответствующей категории.

Практические рекомендации


Приточно-вытяжная установка с тепловым насосом (осушителем воздуха)

Для вентиляции помещений бассейна применяют как специализированное оборудование, так и обычные приточно-вытяжные установки. Во втором случае удается заметно снизить стоимость системы, но эксплуатировать бассейн без осушителя воздуха рискованно, поскольку выпавший конденсат может повредить отделку помещения.

Недорогую систему можно собрать по варианту №2: приточная установка + камера смешения, вытяжная установки и, опционально, автономный осушитель воздуха. Эту систему можно устанавливать поэтапно: сначала смонтировать систему вентиляции, а потом, уже после начала эксплуатации, решить, нужен ли осушитель.

Если же вы твердо решили использовать осушитель воздуха, то вместо предыдущего решения лучше выбрать вариант №3 на базе канального осушителя — это уже будет специализированная модель с подмесом наружного воздуха, предназначенная для применения в помещениях бассейна. Канальные осушители для бассейнов выпускают Dantherm (серия CDP), Calorex (серия Variheat), Breezart (серия Pool DH), Aerial и другие.

Расчет вентиляции бассейна

Разберу расчет вентиляции на примере бассейна 23 м2

Бассейн 6,9х3,4м в коттеджеПроизводительность вентиляции бассейна 23 м2 в зависимости от условий:
С противотоком, подводными струями (без осушителя) в г. МоскваС противотоком, подводными струями (с осушителем) в г. МоскваС гейзером и фонтаном (без осушителя) в г. МоскваС противотоком, подводными струями (без осушителя) в г. СамараС гейзером и фонтаном (без осушителя) в г. Самара
Приток1540 м3/ч770 м3/ч1030 м3/ч1390 м3/ч940 м3/ч
Вытяжка1710 м3/ч860 м3/ч1150 м3/ч1550 м3/ч1040 м3/ч
Осушитель117 л/сут.

Как видим, объем воздуха для одного и того же бассейна 23 м2 для разных условий разный, поэтому онлайн-калькуляторы не могут учесть все показатели и считают с запасом. Например, система противотока в бассейне увеличивает размер вентиляционного оборудования на 33%, а установка водяной горки — на 50%!

Для точного расчета Вашего бассейна советую разрабатывать проект вентиляции и не жалеть 25-40 тысяч рублей. Для проектирования потребуются архитектурные планы в DWG (AutoCAD).

Подача воздуха из пола в бассейне


Подача воздуха из пола в бассейне В интернете есть картинка, где воздух в бассейн подается из пола, а в техническом этаже стоит вентиляционная установка. Мне приходится объяснять своим Заказчикам, что на практике так сделать невозможно:

• Невозможно пробить отверстия такого размера, что бы скорость воздуха из них была меньше 0,5 м/с, а при большей скорости будут сквозняки и дискомфорт.• Расход воздуха в бассейне очень большой – придется пробить 5-6 отверстий 600х100 в плите перекрытия, на которую опирается чаша. Довольно проблематично.• В зоне окон размещаются конвектора отопления и подводка труб. Придется заказывать конвектора индивидуального изготовления, что долго и дорого.

В итоге: в частных бассейнах от такой схемы отказываются в 90% случаев. В коммерческих бассейнах такая схема подачи воздуха используется часто, но предусматривается на этапе конструктива здания, где чаша представляет собой отдельный монолит.

Виды конденсационных осушителей

Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

  • Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
  • Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
  • Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

Выбор осушителя основывается на размерах помещения и площади резервуара.

Расчет проекта

Расчет производится с помощью специальных формул, которые позволят определить кратность воздухообмена и другие ключевые показатели в конкретной ситуации.

Помимо выше указанных показателей следует учесть уровень тепла и влаги от купающихся людей, солнечного воздействия, непосредственно поверхности воды.

Расчет вентиляции бассейна:

1. Формула для определения воздухообмена.W=e×F×Pb – PL, где:
• е – коэффициент испарения;
• F – совокупный размер водной поверхности (в квадратных метрах);
• Pb – уровень давления водяных паров в насыщенном влагой воздухе заданной температуры (в барах)
• PL – уровень давления паров воды с учетом заданной температуры и нужной влажности (в барах).

2. Формула для определения показателя расхода воздуха.
По массе: mL=GW×XB – XN,
По объему: L=GWr×XB – XN, где:
• GW – совокупный объем испарений влаги в помещении (граммов в час);
• XB – уровень влаги в комнате с бассейном (граммов на килограмм);
• XN – уровень влаги за пределами комнаты с бассейном (граммов на килограмм);
• r – плотность воздуха при нужной температуре (килограмм на кубометр)

При последующем монтаже системы влаго- и воздуховыведения данные показатели учитываются – это позволяет повысить износостойкость всего дома и снизить эксплуатационные расходы.

Способы контроля влажности

Методом регулирования и контроля показателей влажности является осушение всего объема внутреннего воздуха бассейна посредством устройства приточно-вытяжной вентиляции, установкой осушителя воздуха или комбинацией этих двух систем.

Метод #1 – использование осушителей воздуха

Проблема повышенной влажности в бассейне частично решается посредством специальных осушителей воздуха. Выбор этого оборудования осуществляется согласно объема помещения. Осушительные приборы за 1 час работы пропускают троекратный объем находящейся в помещении увлажненной воздушной массы.

Определяем оптимальную относительную влажность бассейна в частном доме для выбора необходимых характеристик осушителя

Подбор осушителей осуществляется по параметрам, необходимым для данного объекта. Действие осушителей базируется на проведении сгущения водяного пара. Некоторые модели комплектуются устройством притока свежего воздуха.

Осушители по назначению разделяются на типа:

  1. Бытовые. Эти компактные установки удаляют влагу с небольших площадей, располагаются на стенах, полу или скрытым способом.
  2. Промышленные. Это высокотехнологичные системы, обрабатывающие большие объемы воздуха.

По способу монтажа устройства бывают настенные (напольные) или канальные, монтируемые внутри воздуховодов.

Применение настенные осушителей не получило особого распространения в виду шумности работы агрегата, несоответствие дизайна, значительной стоимости и необходимости обслуживания. Осушители канального типа работают более бесшумно, не искажают дизайн, но имеют приличную стоимость.

Нужен ли в бассейне осушитель воздуха настенного типа или необходимо установить канальный вариант выбирает хозяин дома

В основном существующие системы осушения не подают в помещение свежий воздух и не убирают отработанный. Решать проблему повышенной влажности и воздухообмена бассейна посредством приборов осушения возможно только частично.

Полностью обеспечить необходимый уровень влажности бассейна можно, используя осушители в комплексе с другими типами вентиляции.

Настенные осушители могут понижать уровень влажности в закрытом помещении, но они не способны поставлять свежий воздух (+)

Метод #2 – организация полноценной вентиляции

Самым распространенным способом поддержания оптимальных значений влажности и качества воздуха бассейна есть приточно-вытяжная вентиляция. Эта система включает вентиляционную установку, сеть воздуховодов и распределительных устройств.

Вентиляционная установка в свою очередь содержит такие элементы, как воздушный фильтр, вентилятор, нагреватель, рекуператор и систему автоматики.

В систему при очень жаркой погоде добавляются охладители воздуха и автономные осушители. Применение рекуперации воздушной массы в системе вентиляции является экономически целесообразной, так как дает возможность использовать удаляемый воздух для подогрева приточного.

Система вентиляции принудительного побуждения удаляет неприятные запахи, возникающие в бассейне при повышенной влажности. Установка приточно-вытяжной системы эффективна при небольшой площади бассейна и не интенсивной эксплуатации.

Приточно-вытяжные установки для вентиляции бассейна наиболее эффективны в зимний период (+)

Этот метод вентиляции не может гарантировать нужный уровень влажности в течении года. Система идеальна зимой, она заменяет влажный воздух бассейна на сухой с улицы.

Летом влажность атмосферного воздуха повышенная, поэтому его перемещение приточно-вытяжной вентиляцией в бассейн не дает должного эффекта.
