Типы проводов
Для прокладки электрической проводки применяются кабели и провода
Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом
Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки. Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.
Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.
Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.
Что лучше ВВГнг Ls или NYM
Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.
Выбирайте любой вид – ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.
Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.
Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах. Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.
А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.
Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.
Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя. Еще один недостаток – найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.
Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.
При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех “подделках”, изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.
Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.
Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.
Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный “правильный” NYM. Ведь по составу он практически не отличается от ВВГнг-LS.
Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.
Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!
Разновидности прокладки проводки
Выбор нужного провода зависит от вида прокладки, т.к. способ монтажа влияет на предъявляемые требования.
Открытая
Открытой называется прокладка кабеля непосредственно по строительным конструкциям. Она производится там, где нет возможности или необходимости прятать проводку в стене или потолке.
Так как открыто проложенный кабель ничем не защищен, необходимо оградить его от механических повреждений. Кроме того, в целях безопасности рекомендуется использовать провод сечением жилы не менее 4 мм².
Скрытая
Для устройства скрытой проводки в стене пробивают борозду, в которой прокладывают кабель, а затем заделывают ее и покрывают штукатуркой. При таком способе электрообеспечения к проводу предъявляются менее строгие требования, т.к. он изолирован как от внешних воздействий, так и от последствий перегрева.
Требования к домашней электрической сети регламентируются ПУЭ п. 7.1.34.
Лучший кабель для проводки в квартире. NYM и ВВГнг-LS — отличия, характеристики.
На сегодняшний день существует огромный выбор кабельной продукции и разобраться досконально в их обозначениях и названиях без специальной литературы могут даже не все электрики. Первый вопрос, который встает перед потребителем решившим сделать ремонт электропроводки у себя дома – а какой кабель мне выбрать? Рассмотрим только те виды кабеля, которые чаще всего нужно использовать при монтаже и замене электропроводки внутри квартиры или дома. Найти их в строительных магазинах не составляет большого труда.
Однако при покупке вы должны точно знать, что означают их буквы в сокращении, когда нужно применять ту или иную марку, и можно ли заменить один кабель другим, если какого-то из видов не оказалось в продаже.
Первый самый распространенный и наиболее правильный вариант кабеля – это ВВГнг и его разновидность ВВГнг-LS. Кабель из себя представляет следующую конструкцию:
Бывает одножильным и многожильным. При этом жила однопроволочная до сечения 25мм2. Чаще всего имеет плоскую форму, что бывает очень удобным, при закладывании его в узкую штробу в вертикальном положении.
Да и в пластиковых кабельных каналах удобно укладывать провод именно такой формы. При этом не забывайте, что в кабельном канале после укладки должно оставаться еще 40% свободного места.
Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?
Некоторые марки после ВВГ имеют в названии дополнительные буковки:
Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.
Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.
В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.
Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.
Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

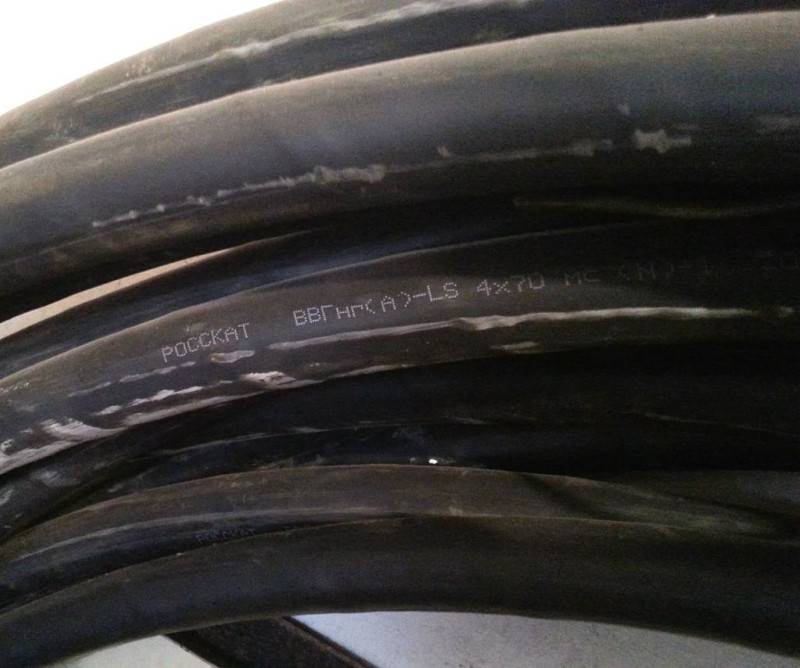

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.
Все технические данные наиболее применяемых сечений кабеля ВВГнг-LS, таких как номинальный ток, вес, сопротивление представлены в таблицах ниже:
Один немаловажный совет – даже если у вас в доме еще нет заземляющего провода и система TN-C, а не TN-C-S, все равно всегда покупайте только трехжильный кабель.
Таким образом, вам не придется заново переделывать все проводку при изменении системы заземления. Ну а в крайнем случае, третья жила всегда будет оставаться резервной, если на фазной или нулевой жиле случится обрыв.
Часто задаются вопросом, а можно использовать простой ВВГнг, без индекса LS? Правила, которые за последние годы существенно поменялись говорят, что для прокладки внутри жилых помещений, простой ВВГнг запрещен.
Такую марку можно использовать только снаружи здания. Смотри ГОСТ 31565-2012 – скачать.
Объясняется это тем, что он хоть и не горит, зато под воздействием пламени выделяет огромное количество токсичных веществ. А ведь именно из-за продуктов горения, а не от огня и погибает при пожарах большинство людей.
Следующая марка пригодная для монтажа проводки внутри помещений – кабель NYM. Это обозначение международное и пришло к нам из Германии.
Буква N (Normenleitung) означает соответствие немецкому стандарту VDE – союз немецких электриков. Y (Isolierung der Adem aus Polyvinylchlorid) – материал изоляции жил поливинилхлорид, также как и у ВВГ. M (Mantelleitung) – монтажный кабель c защитной оболочкой для прокладки внутри зданий и сооружений
Сечение провода для сборки щита
Сечение провода для сборки щита должно соответствовать токовой нагрузке и параметрами автоматических выключателей. Выбор сечения подходящего кабеля и перемычек между вводным автоматом и другими устройствами зависит от нескольких факторов:
- Выделенная мощность. Актуально для частных домов с электроотоплением и квартир, оборудованных электроплитами большой мощности. В обычных квартирах электрокомпанией устанавливается автомат с уставкой 16А, для которого достаточно медного кабеля сечением 2,5мм².
- Количества фаз. При наличии в доме 3-х фазного напряжения 380В ток потребления каждой фазой и необходимое сечение провода для сборки трехфазного щита уменьшается по сравнению с однофазным вводом 220В. В квартирах такое питание не встречается.
- Расстояние от вводного щитка до магистрали. Если до линии передач или до вышестоящего автомата менее 30 м, то выбор сечения производится согласно ПУЭ таблица 1.3.4. При большем расстоянии необходимо учесть потери напряжения в кабеле и использовать специальные таблицы или один из онлайн-калькуляторов. В результате сечение подходящих проводов может быть намного больше, чем сечение перемычек.
Допускается воспользоваться европейскими стандартами, в которых указано, какой провод использовать для сборки щита:
Сечение этих кабелей является завышенным по сравнению с требованиями ПУЭ, но в результате повышается надёжность щитка.
Укладываем проводку в доме: как правильно выбрать кабель? |
На улице может устанавливаться только прибор учёта вместе с вводным автоматом. Металлический корпус ящика необходимо заземлять, дверца должна соединяться с корпусом специальным проводом.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Каким кабелем делать ввод в дом Схему щитка и электропроводки наклеивают на внутреннюю сторону дверцы или кладут внутрь ящика для облегчения будущих ремонтов. Спрашивайте, я на связи!
Какая марка провода оптимальная
Прежде чем пытаться осуществлять проводку в доме своими руками, необходимо ознакомиться с перечнем существующих марок и понять, какой провод считается оптимально рекомендуемым специалистами в этих целях. Существует несколько основных разновидностей силовых кабелей.
1) ВВГ. Это наиболее распространенный в отечественном производстве кабель для прокладки электропроводки в квартире. Он наделен одножильными медными проводниками, изоляцией-оболочкой из ПВХ-пластиката и используется в квартирах со средним и повышенным уровнем влажности. Провод может содержать в себе до пяти жил, площадь сечения может варьироваться от 1,5 до 2,4 мм². Рассчитан кабель на уровень напряжения до 660 Вольт. Имеет разновидности:
- ВВГ – основная, предполагает наличие виниловой изоляции и оболочки.
- ВВГнг – относится к негорючим силовым проводам, предполагает самозатухающуюся изоляцию жил (без распространения горения).
- ВВГнг-LS – также обладает негорючей самозатухающейся изоляцией жил (нг), и плюс ко всему наделена оболочкой с низким выделением дыма.
- ВВГнг FR-LS – вдобавок к вышеуказанным качествам приписывается еще и огнезащита из слюдяной ленты.
2) NYM. Европейский стандарт, немецкая разработка – этот медный кабель изготавливается на заводах России и соответствует ГОСТам и нормам ЕС. Исполнение по факту аналогично проводу ВВГнг: номинальное напряжение – 660 В, сечение – от 1,5 до 10 мм² в однопроволочном варианте, от 16 мм² – в многопроволочном. Количество жил исчисляется от 1 до 5, ПВХ-оболочка обеспечивает хорошую изоляцию как между жилами, так и поверх них. Важный момент: на рынке множество подделок с маркировкой NUM – такая как бы «опечатка» свидетельствует о том, что вашему вниманию представлена копия с характеристиками, гораздо более пониженными, нежели у оригинала. Поэтому здесь следует быть внимательным. Как и предыдущая марка проводов, кабели NYM обладают качественным наполнением, удобным монтажом, легкой разделкой, высокой пожаростойкостью и безопасностью, самозатуханием и низкой задымленностью, а также широким ассортиментным рядом.
3) ПВС. Медный провод, изоляция виниловая, количество проводников – от 2 до 6, номинальное напряжение – 380 В, сечение – от 0,75 до 10 мм², – таковы характеристики этого кабеля
При его низкой цене важно помнить, что он предназначен для производства удлинителей. Устанавливать его в качестве проводки нельзя, потому что он имеет многопроволочную волосковую конструкцию жилы, концы его обязательно нужно паять и лудить, на что расходуется большое количество времени, усилий, концентрации, качества обработки и многолетнего стажа работы электриком высокого класса
Воздержитесь от такой покупки, не экономьте.
4) ПВВП и ШВВП. Кабели монтажные, имеют в сечении многопроволочные медные жилы. Применяются в качестве подключения бытовой техники и электрооборудования. Эксплуатируются недолго, являются ненадежными. Низкая цена привлекает малоопытных покупателей, но это плачевный выбор – характеристики слабые, изоляция негорючая. Стоит также воздержаться от приобретения таких кабелей.
5) ПУНП. Соединить электрические провода подобной маркировки в качестве полноценной домашней сетевой проводки не получится, потому что ПУНП запрещен с 2007 года к применению в этих целях за счет своей ненадежности. Если ваш электрик приобрел такой кабель, имеете полное право усомниться в его опытности или честности: ПУНП маломощный, изоляция у него слабая, современных нагрузок он не держит.
Таким образом, можно сделать вывод: для качественной домашней проводки следует обращать внимание на такие марки, как NYM и ВВГнг
Монтаж электропроводки
В частных домах с негорючими стенами делают скрытую проводку, которую укладывают в штробы глубиной 2,5 см. Кабели в штробах закрепляют и замазывают шпаклевкой. Если есть выбор, стены лучше не штробить: так, если планируется отштукатуривание стен, штробления удается избежать.
На кирпичную стену кабель крепят, фиксируя его хомутом на предварительно установленном дюбеле-гвозде. Слой штукатурки даже в 4 мм полностью скрывает кабель.
Если стены дома планируется выравнивать гипсокартонном или другими листовыми материалами, то кабель размещают между стеной и гипсокартонном, но в таком варианте – только в гофрированных кабелях, закрепляя оболочку с проложенными кабелями хомутами.
Но это касается жилых помещений. Внутри чердаков, подвалов и т.п. проводка должна быть открытой.
Многие беды с электропроводкой появляются из-за некачественного соединения проводов. Провода соединяют несколькими способами:
- Через клеммную коробку с винтовыми зажимами. Металлические клеммы запаяны в корпус из термостойкого пластика, проводник очищается от изоляции, вставляется в гнездо, крепится винтом посредством отвертки;
- В соединительных колодках с пружинами. Оголенные проводники вставляются в гнездо и зажимаются пружиной;
- Сварка и пайка – самые надежные методы соединения проводов в электропроводке;
- Скрутка. Ненадежный тип соединения проводов, но если без нее никуда, то:
- Нельзя скручивать медные и алюминиевые провода;
- Длина оголенных проводников не может быть меньше 40 мм;
- Повода соединяются максимально плотно, соединение заматывается изолентой или упаковывается в термоусадочную трубку. Для надежности скрутку стоит пропаять.
Строго запрещается замуровывать скрутки в стены – любые правильные соединения обязательно должны быть в монтажных коробках, чтобы всегда можно было проверить, в каком они состоянии.
Когда разводка электропроводки в частном доме выполнена, все провода прозванивают тестером, чтобы проверить, не повреждены ли сами проводники или их изоляция. Если все в порядке, выполняется установка розеток и выключателей, снова проверяют и заводят на нужный автомат, который сразу надо подписать, чтобы потом не путаться.
Готовую проводку должны проверить специалисты. Они изучают состояние проводников, изоляции, замеряют заземление, ноль и вручают домовладельцу акт, без которого невозможно получить разрешение на ввод в эксплуатацию.
СКРЫТАЯ ЭЛЕКТРОПРОВОДКА
Скрытую электропроводку прокладывают внутри конструктивных элементов здания – в перекрытиях и фундаментах, в стенных поверхностях, под съёмными полами. Есть несколько способов укладки кабеля или провода:
- в трубах;
- в бороздах под штукатурку;
- в гибком металлическом рукаве;
- в пустотах строительной конструкции;
- в каналах;
- в коробах;
- в нишах гипсокартонных конструкций.
Сейчас встречается редко, но в советское время часто применялся такой способ, как замоноличивание проводников в строительную конструкцию при её изготовлении.
Преимущества скрытой проводки:
1. Она не видна, не портит интерьер помещения и не препятствует никаким отделочным работам.
2. Такой способ прокладки характеризуется высоким уровнем электрической безопасности. Все проводники скрыты, а значит прикосновение к токоведущим частям и поражение электрическим током сведены к минимуму.
3. Находясь под слоем штукатурки, скрытая проводка не имеет доступа воздуха, вследствие чего обладает высокой пожарной безопасностью.
4. На элементы скрытой проводки не оказывается солнечного и механического воздействия, за счёт чего увеличивается её срок службы.
Недостатки скрытого способа прокладки эл. проводки:
1. Практически невозможен ремонт такой проводки. Если где-то перегорит провод, отыскать место повреждения будет очень проблематично.
2. Трудоёмкий монтаж.
3. Необходимо сразу чётко продумывать места расположения розеток и выключателей, пути прокладки проводов, так как в дальнейшем что-то поменять будет трудно.
4. Потребуется составление точной схемы пролегания проводки. Ведь когда нужно просверлить отверстие для крепления картины или полочек, надо быть уверенным, что не попадёшь сверлом в провод. Можно, конечно, обойтись без схемы, но тогда придётся купить специальный прибор для обнаружения скрытой проводки.
Что учесть при выборе кабеля
При подборе кабеля для устройства домашней бытовой проводки необходимо учитывать его характеристики:
- вид исполнения;
- материал и площадь сечения;
- толщину изоляции оболочки и жил;
- цвет жил;
- маркировку;
- вид упаковки;
- наличие сертификата;
- внешний вид.
Материал и конструкция кабеля
В зависимости от материала жил, кабельные изделия разделяются на изготовленные из меди и алюминия. Требования ПУЭ применение алюминиевого кабеля для проводки в квартирах не допускают. Медный кабель обладает:
- низким сопротивлением;
- высокой пластичностью;
- устойчивостью к окислению;
- продолжительным сроком службы.
Для разводки квартирной сети преимущественно используется мягкий однопроволочный трехжильный кабель, обладающий высокой пластичностью, переносящий повороты и прогибы и одинаково подходящий для устройства как открытой, так и закрытой проводки.
Требуемая расчетная площадь сечения
Сечение кабеля, изменяющееся в мм2, характеризует его пропускную способность, которую необходимо подбирать с некоторым запасом, позволяющим небольшой сверхнормативный его нагрев и не допускающим плавления оболочки.
Для электропроводки в квартирах рекомендуемое сечение медных жил составляет 1,5 — 2,5 мм2. На освещение достаточно пустить жилу с 1,5 «квадратами», а для розеток — 2,5. При необходимости сечения кабеля можно рассчитать по несложной формуле:
S=πR2,
- в которой R — радиус,
- π — постоянная величина, равная 3,14.
В таблице представлены требуемые площади сечения кабелей в зависимости от способа прокладки проводки.
Необходимая толщина изоляции жил
Жилы кабеля защищены изоляционным слоем из полимерных материалов, ПВХ, либо полиэтилена, толщиной, регламентирующейся ГОСТами. Для кабелей домашних сетей напряжением до 660 В и сечением 1,5 и 2,5 мм2 нормативная толщина слоя изоляции составляет 0,6 мм. С учетом допустимых отклонений толщина должна составлять от 0,44 мм.
Требуемая толщина оболочки
Для квартирной проводки наличие двойной изолирующей обмотки кабеля является обязательным требованиям. Внешняя оболочка предназначена для фиксации и защиты изолированных жил от повреждений, обеспечения безопасности. Как и оболочка жил, она изготовлена из пластиката ПВХ либо полимерных материалов, но обладает большей толщиной. Для кабелей многожильных требуемая толщина оболочки составляет 1,8 мм, для одножильных — 1,4 мм.
Маркировка кабелей и ее расшифровка
Из шифра маркировки можно узнать:
- марку кабеля;
- год выпуска и номер партии;
- завод-изготовитель;
- число жил;
- площадь сечения;
- величину номинального напряжения.
Сечение кабеля ВВГ 3х2,5, использующегося для подключения розеток и распределительных коробок при монтаже электрической проводки.
Например, шифр ВВГнг(ож)-0,66 кВ 3х1,5 говорит о следующем: медный трехжильный кабель однопроволочный (ож) сечением 1,5 мм2. Оболочка и изоляция выполнены из пластиката ПВХ (ВВ), кабель негорючий (нг), гибкий (Г). Напряжение номинальное 660 Вольт (0,66 кВ).
Обозначение кабеля всегда начинают с указания материала жилы. Алюминиевый кабель обозначается буквой А, для меди буквенное обозначение не применяется.

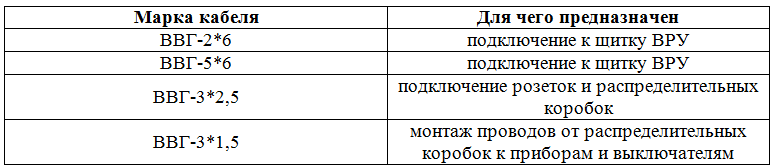

В таблице представлены основные марки кабелей, используемые при прокладке электропроводки, и их назначение.
Принятое цветовое обозначение жил
Стандартная расцветка любого кабеля — либо сплошная, либо полосой шириной в 1 мм на всем протяжении изделия. Какие-либо пометки в виде полосок, точек, пятен говорит о том, что кабель, вероятнее всего, изготовлен подпольно.
Состояние кабеля и его внешний вид
При покупке внешнему виду кабеля следует уделить самое пристальное внимание — неестественные перегибы, помятости, сдавленности, сильные потертости могут свидетельствовать о скрытом браке. Скрытые под внешней оболочкой жилы могут быть переломаны или даже замкнуты между собой
Типы проводов для электропроводки
В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.
Процесс электромонтажных работ
Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.
Многожильные провода
Также кабель для проводки можно разделить на:
- моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
- многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.
Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.
Провод ВВГ
Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.
Расшифровка аббревиатуры:
- если не указан символ А — то внутри медные провода;
- В — означает ПВХ изоляцию;
- В — наружный слой также произведён из ПВХ;
- Г — голый, указывает что провод не бронированный.
Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.
ВВГ модель
ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.
Провод NYM
Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.
НЮМ можно расшифровать как:
- N — изделие стандартного вида;
- Y — слой изоляции выполнен из ПВХ состава;
- M — имеет внешнюю оболочку.
Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.
ПУНП кабель
Кабель ПУНП
Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.
Расшифровка ПУНП, следующая:
- П — провод;
- УН — универсальный;
- П — плоской формы.
Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.
Бронированный провод ВБбШв
ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.
Аббревиатура ВБбШв:
- В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
- Бб — бронь произведена из металлических лент;
- Шв — наружный слой имеет в составе ПВХ.
Бронированная изоляция
Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.
В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.
Важные характеристики при выборе провода
Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла
Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек
Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.
Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.
Устройство и материал
Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.
Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.
По конструкции кабельная продукция бывает:
- одножильная (однопроволочная);
- многожильная (многопроволочная).
Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.
Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.
Сечение кабеля
Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.
Толщина изоляции и оболочки
Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.
Выбор и монтаж кабеля необходимо доверять профессионалам.
Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.
Маркировка кабеля
Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:
- марку провода;
- наименование предприятия-изготовителя;
- дату выпуска;
- количество жил и их сечение;
- величину напряжения.
Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.
Цвета жил
Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.
Цвета проводов в электрике регламентированы нормативными документами.
