Как правильно подобрать оголовок для скважины
Чтобы сделать правильный выбор, необходимо знать, что обозначает цифровая и буквенная маркировка на выставленных в продажу изделиях, их расшифровка по порядку выглядит таким образом:
- ОС – буквенные символы обозначают оголовок скважинный;
- А – антивандальная конструкция;
- П – сделан из пластика, если символ отсутствует, подразумевается металлическое исполнение;
- Б – символ в маркировке для составных оголовков Джилекс, у которых центральную часть с закрепленным насосным оборудованием (электрокабелем, тросом и шлангом) можно свободно извлекать и устанавливать обратно в скважину, не снимая оголовок с обсадочной трубы;
- 90-110 – цифры, указывающие, на какой диапазон внешних размеров обсадных труб рассчитан оголовочный узел;
- 25,32,40 – данные символы следуют за косой чертой, означают наружный диаметр ПНД трубы, на которую рассчитан центральный цанговый зажим.
Следует отметить, что не все производители поддерживаются данной маркировки и ее последовательности, встречаются обозначения АОС, ОГС, OD не играющие особой роли в определении предназначения товара.
Рис. 7 Схема установки оголовка Джилекс ОСПБ в скважину
При выборе оголовка следует принять к сведению некоторые рекомендации:
Наиболее удобными, практичными и недорогими являются пластиковые устройства, их лучше использовать при небольших глубинах погружения электронасосов малой и средней мощности. Если глубина погружения велика (большая масса воды в напорной трубе) или электронасос имеет большие размеры и вес для перекачки значительных объемов, лучше использовать более прочные стальные или чугунные оголовки
Хотя клеммная коробка значительно облегчает подключение и отключение электронасоса от источника питания, к ее использованию надо подходить с осторожностью при эксплуатации мощного оборудования. Дело в том, что предлагаемое производителем исполнение и сами клеммные планки являются слишком ненадежным методом соединения проводов, а при большом токе, который потребляют мощные электронасосы, возможен перегрев контактов, оплавление пластмассы оголовка или изоляции кабелей
Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию
Также высокая влажность в области оголовка даже при надежной изоляции клеммной коробки (с точки зрения отечественного производителя) может привести к коррозии контактов, их перегреву или короткому замыканию.
Особенности
Песчаная скважина представляет собой вертикальный ствол, достигающий первого или второго водоносного горизонта, расположенного в рыхлых породах.
- В первом случае глубина проходки может составлять до 40 м, на так называемый мелкий песок.
- Во втором случае, в силу геологических особенностей, ее величина может достигать 40-90 м – бурение на глубокий песок или песчаник.
Сравнительная характеристика скважин:
на песок | на песчаник | |
Производительность: | ≤1 м3/ч | ≤2 м3/ч |
Объем воды: | нестабильный | стабильный |
Запас: | зависит от сезонных колебаний | не зависит от сезонных колебаний |
Химический состав: | подвержен техногенному и антропогенному загрязнению | соответствует питьевым нормам |
Область применения: | подходит для хозяйственных и бытовых нужд | вода пригодна для питьевых нужд без дополнительной очистки |
Конструктивное устройство
Стандартный оголовок укомплектован следующими составными частями:
- Крышка. Представляет собой диск с выступающими за внутреннее кольцо краями. Края опираются на торцевые стороны обсадной трубы. В центре крышки имеются отверстия под крепления пластикового трубопровода, болтов и электрического кабеля, запитывающего насос в скважине.
- Фланец. Кольцо с отверстиями под крепежные болты, надеваемое поверх обсадного трубопровода. Фиксируется плотно вместе с крышкой.
- Карабин. Закрепляет трос с подвешенным на него насосом.
- Уплотнитель. Простое круглое кольцо из резины прокладывается под крышкой, является герметиком стыков и сдерживает движение оголовка на трубе.
- Рым-болты. Крепежные элементы с кольцевыми шляпками, предназначенные для установки оголовков и насосов больших размеров.
- Ввод для кабеля. В этом случае применяется термоввод, который изолирует питание от поверхности крышки.
- Зажим-цанга. Эта часть оборудования расположена в центре оголовка и является фиксатором обсадного трубопровода.
- Клеммная коробка. Используется как дополнение к изделию. В блоке крепят электропроводку, соединяя ее с сетевым электропроводом, протянутым от дома.
- Болты крепежные. Изделия зажимают крышку, фланец и уплотнитель для более крепкой фиксации.
Установка оголовка
Согласно правилам, установка оголовка начинают с закрепления устройства фиксирующими болтами, которые после состыковки следует плотно затянуть. Затем присоединяют насос. Крышку поднимают посредством рым-болтов, затем, используя карабины, фиксируется трос.
Самостоятельный монтаж оголовка
При необходимости провести самостоятельный монтаж оголовка следует придерживаться поэтапного плана действий. Он включает в себя:
- Горизонтальную обрезку обсадной колонны. Полученный край шлифуют и очищают от загрязнений. После грунтовки поверхности наносят специальную антикоррозийную краску.
- Установку фланца.
- Фиксацию уплотнительного кольца. Для эффективности процесса имеет смысл использовать подходящую смазку — автол или специальное масло.
- Оснащение крышки. Подготовленный трос с подвешенным насосом сначала проводят через отверстия, затем, когда будет достигнута необходимая глубина, закрепляют на карабине.
- Выведение электропроводки. Для этого на отверстии крышки имеется специальный зажим. Его необходимо ослабить таким образом, чтобы провод мог скользить беспрепятственно.
- Монтаж системы шлангов. Один конец шланга присоединяется к заглушке, второй — к насосу в скважину.
- Закрытие люка по мере опускания погружного оборудования. Если устройство смонтировали правильно, уплотнительная деталь будет равномерно прижата к крышке с помощью фланца.
- Соединение элементов за счет равномерного затягивания болтов. При этом необходимо учесть, что слишком плотное соединение может привести к повреждению уплотнителя и нарушению герметичности изделия.
После установки штуцер заглушки подсоединяют к водоносной трубе и включают насос.
Защита от замерзания
Наилучшая защита от замерзания обеспечивается моделями из ПВХ. Если источник воды находится слишком близко к поверхности, прибегают к дополнительному утеплению.
Схема обогрева скважинного водопровода.
Распространенным методом является установка поверх колодца теплоизоляционного короба. Его изготавливают из фанеры, досок или древесных плит. Для внутренней отделки применяют теплоизоляционный материал, заполняют пространство пенопластом или сухой травой.
Если напорная колонна находится ниже уровня земли, утепляют стенки и люк кессонного колодца. Эту процедуру проводят в том случае, если там установлена автоматика или оборудование, требующее контроля: гидроаккумулятор, фильтры, реле.
Еще одним вариантом защиты послужит использование нагревательного кабеля. При спуске его в колодец потребуется надежная герметизация входного отверстия, либо провод подсоединяют через дополнительный тройник. Для подключения можно использовать клеммную коробку.
Конструктивные особенности оголовков
Каждый домовладелец должен хорошо понимать, как устроен оголовок для скважины, для чего он нужен. Эта информация поможет сделать осознанный выбор в пользу того или иного устройства и не разочароваться в покупке.
Все выпускаемые стандартные оголовники имеют простое устройство. В их конструкции присутствует:
Крышка – это основной элемент устройства.
На этой части размещаются почти все остальные детали. Крышка изготавливается в форме диска. Он имеет внутреннее кольцо, диаметр которого подбирается под сечение обсадной трубы. В центральной части диска находится отверстие. Оно используется для закрепления ПНД трубопровода. Обычно его диаметр составляет 25, 32 или 40 мм.
Производители выпускают крышки с разным наружным диаметром. Стандартные модели используются на обсадных трубах, у которых размер сечения составляет 90-160 мм. В конструкции каждой крышки еще присутствуют отверстия под болты и электрический кабель.
Один из вариантов крышки оголовника Источник eco-kotly.ru
Фланец – деталь в форме кольца, которая оснащена отверстиями под болтовой крепеж.
Этот элемент оголовка надевается на обсадную трубу. Потом он болтами соединяется с крышкой. В результате образуется единая конструкция, которая неподвижно и герметично фиксируется на поверхности трубы.
Карабин для фиксации троса.
Он нужен для подвешивания погружного насосного оборудования.
Уплотнитель в виде кольца из резины.
Данная деталь размещается между фланцем и крышкой. Она обеспечивает герметизацию соединения. За счет резинового кольца оголовок плотно удерживается на обсадной трубе.
Рым-болты со шляпкой в виде кольца.
Один из этих элементов может быть повернут вниз. При таком исполнении к нему цепляется трос, на котором подвешивается насос. Рым-болты облегчают монтажные работы. Они позволяют устанавливать тяжелые насосы вместе с оголовком при использовании лебедки.
Цанговый зажим, который находится в центре устройства.
Он представляет собой компрессионный фитинг для неподвижной фиксации трубы.
Оголовник с центральным цанговым зажимом в виде компрессионного фитинга Источник cstor.nn2.ru
Ввод для электрокабеля, исключающий его прямой контакт с крышкой.
Он представляет собой гермоввод, который вкручивается в оголовник. В результате получается герметичное отверстие. Оно соответствует всем требованиям эксплуатации скважин.
Клеммная коробка, присутствующая не у каждого оголовника.
Этот элемент используется для соединения проводки из дома с питающим кабелем насоса.
Болты для соединения крышки и фланца вместе с уплотнительным резиновым кольцом.
Установка оголовка
Самостоятельное обустройство изделия выполнить нетрудно, главное — знать расшифровку его характеристик.
Самостоятельный монтаж оголовка
Сначала нужно срезать конец трубы, зашлифовать все шероховатости, металлические отрезки дополнительно покрыть оцинковкой.
Присоединить отрезок к насосу, привязать трос за ушки и соединить пластиковой стяжкой с электропроводкой. Стяжки необходимо устанавливать с шагом в 1,5 м.
Другой конец петли вставить в карабин, подвешенный на рым-болт с нижней стороны крышки, через отверстия продеваются кабель и напорный трубопровод.
Обсадная трубка вставляется в нижний фланец с уплотнителем, насос погружается в скважину. Поверх колонны устанавливается крышка. Конструкция подтягивается к верхней крышке и фиксируется болтами.
Напорный трубопровод закрепляется компрессионным фитингом, затем протягивается электропровод, который необходимо загерметизировать.
Некоторые оголовки снабжаются коробкой с клеммами. К ней необходимо присоединить шнур насоса и провод электропитания, вводы загерметизировать.
Защита от замерзания
Оголовки из пластика, в отличие от металлических, менее подвержены промерзанию, однако и они не лишены недостатков.
В этом случае рекомендуется провести утепление следующим образом:
- Устройство теплоизоляции колодца. Это осуществляется за счет утепления стенок и люка колодца, перекрывающего доступ к верхнему входу в сооружение.
- Теплоизоляционный короб. В этом случае верхушка обсадного трубопровода укрывается утеплителем (стекловатой, минватой), помещенным в самодельный короб.
- Нагревательный кабель. Его опускают в водопровод, который необходимо уберечь от промерзания.
Видео описание
Об особенностях конструкции и тонкостях монтажа оголовника Джилекс рассказано в следующем видеоматериале: Когда подбирается оголовок-заглушка, учитывают советы опытных специалистов. Профессионалы рекомендуют для неглубокой скважины, в которой маломощный насос будет находиться не на большом удалении от поверхности земли, выбрать пластиковую модель. Если же тяжелый электронасос погружается на значительную глубину для перекачивания существенного объема воды, лучше приобрести для скважины крышку из металла.
Кроме того, рекомендуется осторожно использовать клеммную коробку при эксплуатации мощного насосного оборудования. Причина такого совета в том, что этот способ не позволяет обеспечить 100% надежность соединения проводов при большом электротоке. Из-за него клеммные планки перегреваются
В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки
Из-за него клеммные планки перегреваются. В результате происходит оплавление электрокабеля и пластмассовой скважинной крышки.
Виды
Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.
В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.
Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.
Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:
- рым-болтами;
- кабельным вводом, который необходим для электропривода;
- штуцером для трубы, с которой будет падать вода;
- набором карабинов;
- болтами для крепежа.
Теперь о некоторых элементах стоит сказать подробно.
- Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
- Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.
Пластиковые

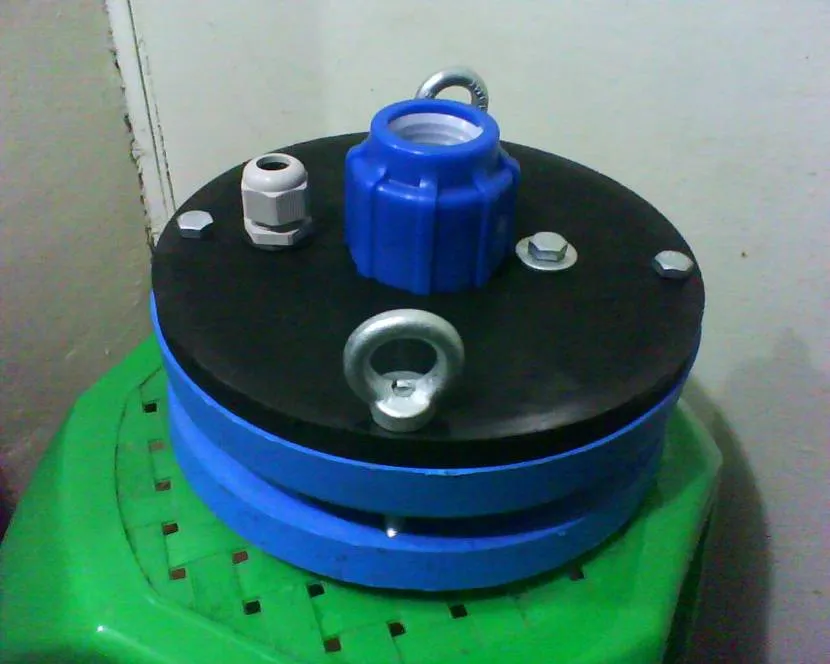

Пластиковый оголовок для скважины.
К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.
Металлические
Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.

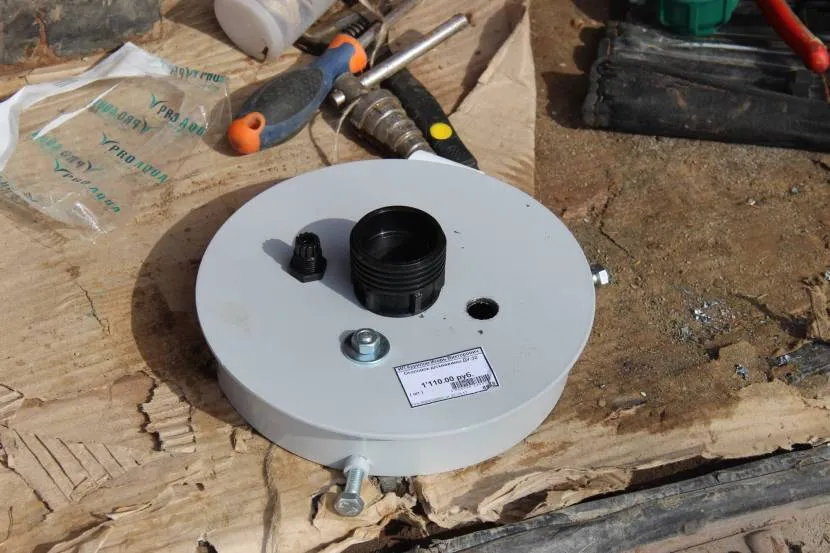

Металлический оголовок для скважины.
На рынке представлены следующие металлические заглушки:
- чугунные;
- стальные.
Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.
Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.
Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.
Самостоятельное изготовление оголовка
При желании, можно сделать оголовок для скважины своими руками. Для этого понадобятся материалы и специальный инструмент:
- болгарка, циркуль;
- сварка, дрель или сверлильный станок;
- фитинги для трубы и кабеля;
- рым болты, карабин для подвешивания насоса;
- резиновый бублик для прокладки;
- листовой метал толщиной 8-10 мм;
- краска по металлу;
- крепеж, защитные очки, перчатки.
Когда весь инструмент готов, можно приступать к изготовлению. В том, как сделать оголовок для скважины своими силами, есть одна сложность. Нужно вырезать ровное, круглое отверстие во фланце.
В идеале, для этого нужен токарный станок – тогда размеры получатся точными, а края ровными. Но, не всем доступно такое оборудование. Поэтому приходится пользоваться болгаркой.
Самодельный вариант
Этапы:
- вначале, вырезается отверстие для фланца. Для этого находится центр заготовки и делается разметка циркулем;
- чтобы получить максимально правильный круг – резать болгаркой нужно в несколько проходов;
- внутренние края фланца обрабатываются напильником и наждачной бумагой;
- когда фланец будет готов – можно переходить к верхней крышке. Оголовок на скважину должен иметь отверстия для водопровода, электрического кабеля и рым болта, на который будет подвешиваться насос. Также потребуется сделать ручки для подъема крышки, для этого можно использовать рым болты, либо сделать ее из подручных материалов;
- места для прохода кабеля и рым болтов, можно сделать толстым сверлом. Для цангового зажима нужно использовать другой способ. Для этого отмечается контур окружности, и по ее лини часто высверливаются отверстия тонким сверлом. Когда все будет готово – металл можно выбить молотком;
- теперь нужно просверлить отверстия для соединения верхней и нижней части оголовка. Делается минимум 4 шт., лучше 6. Чтобы они точно совпадали между собой, пластины сверлятся одновременно. Для этого их можно соединить при помощи струбцины или прихватить сваркой;
- после этого, убираются заусенцы и зашлифовываются острые края;
- красить его нужно грунтом от ржавчины и краской по металлу.
На этом все. Самое главное – не спешить и правильно делать разметку. Отклонения в 1-2 мм могут негативно сказаться на качестве изделия.
Таким образом, оголовок – важный элемент конструкции скважины. Он несет не только защитную функцию, но и облегчает подсоединение коммуникаций. Монтировать его просто – для этого понадобится минимум инструмента. Делать своими руками сложнее, но при желании – все выполнимо.
Основной элемент оформления верхней части скважины
Зачем нужна эта деталь?
При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.
Так выглядит неоформленная труба: в нее может попасть все, что угодно
Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.
Оголовки для скважин выполняют целый ряд функций:
- Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
- Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.
Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды
- Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
- Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.
Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения
- Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.
Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна
В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.
Виды и конструкция оголовков
Пластиковые модели (на фото) подходя для большинства бытовых скважин
Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:
Материал | Преимущества | Недостатки |
Пластик |
|
|
Сталь |
|
|
Чугун |
|
|
Стальные модели сочетают небольшую массу с достаточным запасом прочности
Если вам нужна максимальная прочность, выбирайте чугунную модель
По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.
Схема конструкции типового оголовка
По конструкции оголовок для скважины также не слишком сложен
При подборе модели стоит обращать внимание на такие элементы:
- Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.
При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом
- Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.
Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой
- Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.
Крышка с крепежным кольцом на нижней поверхности
- Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.
Устройство
Для создания автономного водопровода подходят не все трубы, представленные на рынке стройматериалов. Поэтому при их выборе в первую очередь нужно смотреть на маркировку. Водопроводные трубы имеют примерно следующие обозначения – PPR-All-PN20, где
- «PPR» – аббревиатура, сокращенное название материала изделия, в примере это полипропилен.
- «All» – внутренний алюминиевый слой, защищающий структуру трубы от деформации.
- «PN20» – это толщина стенки, по ней определяется максимальное рабочее давление системы, измеряется в МПа.
Выбор диаметра трубы базируется не столько на диаметре резьбового входа на насосе и системе автоматизированного контроля давления, сколько на предполагаемом объеме потребления воды. Для небольших частных домов и коттеджей стандартно используются трубы в 25 мм в диаметре.
При подборе насоса нужно учитывать следующие моменты:
Если используется вода из скважины, применять вибрационный агрегат нельзя, он повредит обсадную трубу и фильтрующий элемент. Уместен только центробежный насос.
Вода из скважины по качеству должна соответствовать требованиям насоса. При скважине «на песок» в воде будут попадаться песчинки, которые быстро приведут к поломке агрегата
В таком варианте важно правильно подобрать фильтр.
Автоматика от сухого хода. Подбирая насос, если выбор пал на модель без встроенной защиты от «сухого хода», необходимо дополнительно приобрести автоматику соответствующего предназначения. В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.
В противном случае при отсутствии воды, выполняющей охладительную функцию для мотора, насос перегреется и придет в негодность.
Следующий шаг – бурение скважины. Из-за сложности и высокой трудоемкости этот этап лучше выполнять при помощи специализированной бригады с необходимым буровым оборудованием. В зависимости от глубины залегания воды и специфики почвы применяются различные типы бурения:
- шнековое;
- роторное;
- колонковое.
Скважина бурится до достижения водоносного слоя. Далее процесс продолжается, пока не обнаружится водоупорная порода. После этого в проем вставляется обсадная труба с фильтром на конце. Он должен изготавливаться из нержавеющей стали и иметь мелкую ячейку. Полость между трубой и дном скважины заполняется мелким щебнем. Далее необходимо произвести промывку скважины. Чаще всего эта процедура выполняется посредством ручного насоса или погружного, спущенного в обсадную трубу. Без этого действия чистой воды можно не ждать.
Кессон служит защитой как для скважины, так и для опускаемого в нее оборудования. От его наличия напрямую зависит срок эксплуатации водопровода, а также удобство при обслуживании агрегатов, погруженных в скважину.
Кессон в зависимости от используемого материала может быть следующим:
- металлический;
- литой из бетона;
- выложенный бетонными кольцами с диаметром не менее 1 метра;
- готовый пластиковый.
Наиболее оптимальными качествами обладает литой кессон, при создании которого может учитываться вся имеющаяся специфика скважины. Пластиковый кессон обладает малой прочностью и нуждается в усилении. Металлический вид подвержен коррозионным процессам. Кольца из бетона не слишком просторны и проведение техобслуживания или ремонтных работ в таком кессоне очень затруднительно. Глубина этого сооружения определяется уровнем промерзания почвы зимой и типом используемого насосного оборудования.
Для наглядности стоит рассмотреть пример. Если глубина промерзания почвы равна 1,2 метра, то глубина расположения трубопроводных магистралей, ведущих в дом, примерно 1,5 метра. При учете того, что расположение оголовка скважины относительно дна кессона от 20 до 30 см, нужно заливать бетон примерно в 100 мм толщиной с подсыпкой щебня около 200 мм. Таким образом, можем вычислить глубину котлована под кессон: 1,5+0,3+0,3=2,1 метра. Если используется насосная станция или автоматика, кессон не может быть менее глубоким, чем 2,4 метра. При его обустройстве стоит помнить, что верхняя часть кессона должна подниматься над уровнем земли минимум на 0,3 метра. Кроме того, необходима система естественной вентиляции, предотвращающая накопление конденсата летом, а изморози зимой.
Схема создания крыши-гибка
Сказочные домики-грибки для защиты колодца имитируют деревенское деревянное зодчество в классической и оригинальной стилистике. Соорудить такую конструкцию под силу тем, кто способен потратить время и силы ради красивого оголовка.
Как правило, это конструкции с яркой крышей-шляпкой, которая отделена от основания массивными стойками разной толщины и конфигурации – иногда очень причудливых.
Стойки укрепляются мощными подпорками. Сруб при этом делается как как четырех- , так и шести- и восьмигранным. Как сделать крышу-грибочек для колодца с шестигранным основанием, смотрите на фото чертежа с указанием размеров всех основных элементов конструкции:
Декорировать оголовок можно различными резными деталями, фигурками зверей и птиц, гномиков и других сказочных персонажей из дерева и металла. Расширяет список творческих приемов и желание «поиграться» с нестандартными материалами при оформлении основания, стоек, кровли, дверок, ручки и даже тротуарной полосы-обрамления по периметру.
Теперь вы знаете, как самостоятельно можно соорудить домик для колодца, обеспечив надежную защиту источнику воды на участке. При оформлении и декорировании оголовка и теремка проявите свою фантазию, чтобы придать конструкции неповторимый внешний вид.
Видео примеры изготовления колодезных оголовков:
Виды
Сегодня легко найти на рынке несколько категорий оголовков для скважины. Их устройство практически одинаковое и состоит из фланца, крышечки, а также кольца из резины. Разница заключается в материале, который использовался для создания оголовка, а также в дополнительных свойствах эксплуатации этой детали.
В первую очередь разница между металлическими видами и пластиком заключается, как минимум в массе оборудования, которое подвешивается. Пластиковый оголовок может выдерживать вес до 200 килограммов, а стальной – до полутонны. При выборе материала оголовка следует брать в расчет глубину скважины, а также вес оборудования, которое будет к нему закрепляться.
Например, для скважин, глубина которых не превышает 50 метров, вес оборудования не будет более 50–100 килограммов. В то же время для глубоких скважин, в которых есть смысл использовать мощную насосную установку, а также несколько десятков метров троса из стали и проводов, а общая масса оборудования может превысить четверть тонны.
Скважинный оголовок имеет и ряд опций, ведь производители пытаются максимально удовлетворить требования всех своих клиентов. По этой причине оголовки для скважин комплектуются следующими частями:
- рым-болтами;
- кабельным вводом, который необходим для электропривода;
- штуцером для трубы, с которой будет падать вода;
- набором карабинов;
- болтами для крепежа.
Теперь о некоторых элементах стоит сказать подробно.
- Рым-болт представляет собой обычный болт, верхняя часть которого сделана в виде кольца. Данные элементы обычно применяют для подвешивания оборудования, прикрепления тросов и так далее. Как правило, их ставят на оголовок, чтобы крышка проще поднималась и снизу, чтобы можно было подвесить насос.
- Кабельный ввод – это отличная вещь, наличие которой практически исключает возможность нечаянного повреждения электрического кабеля. Как правило, такой ввод имеет специальную пружинку, которая обеспечивает надежное крепление и позволяет сказать, что оголовок герметичный.
Пластиковые
Пластиковый оголовок для скважины.
К преимуществам заглушек этого типа можно отнести наличие съемной области в верхней крышке. Она позволяет перемещать насос в водоносную скважину без удаления элементов крепления. Кроме этого, пластиковые изделия оснащены клеммной коробкой, посредством которой подключают электропроводку.
Металлические
Этот вид устройств устойчив к перепадам температур, обладает высокой прочностью, имеет продолжительный срок службы. В то же время эти элементы подвержены коррозии. Перед применением во влажной среде изделия покрывают антикоррозийными средствами.
Металлический оголовок для скважины.
На рынке представлены следующие металлические заглушки:
- чугунные;
- стальные.
Стальные модели имеют простую и надежную конструкцию, но при повреждении защитного покрытия быстро ржавеют. Их стоимость превышает цену полимерных аналогов.
Чугунные устройства характеризуются большой массой. Антикоррозийные свойства материалу придает цинковый или гальванический защитный слой. Недостатком изделий считается низкая устойчивость к ударным воздействиям. В ценовом отношении чугунные изделия сопоставимы со стальными образцами.
Оба вида заглушек используют при обустройстве глубоких скважин. Максимальный вес оборудования при этом может составлять 500 кг.
