Обратный осмос своими руками: пошаговая инструкция по сборке и монтажу

Как построить?

Ещё несколько рекомендаций. Если у вас нет навыков работы своими руками, лучше делать собачью будку с односкатной крышей. Хотя, конечно, двускатная смотрится красивей, да и практичней она. Имея золотые руки, вы можете поэкспериментировать и сделать, например, крышу с чердаком. Очень удобное решение – можно хранить вещички питомца: корм, посуду, игрушки. Можно будет дополнить конуру навесом, который и эстетики добавит, и позволит животному выходить из домика в любую погоду.

Инструменты и материалы

Инструменты потребуются стандартные. Все они имеются у любого мало-мальски мастеровитого хозяина. Используйте молоток, шуруповёрт, рулетку, плоскогубцы, кусачки, ножовку…

Что касается материалов, то даже в домашних условиях конуру можно сделать из чего угодно. Из поддонов, кирпичей, газоблоков или ДСП. Мы предлагаем стандартный и простой, но в то же время добротный вариант.

Наша схема предполагает наличие следующих материалов:

  • брусков, мм: 40х40, 100х100, 50х100;
  • фанеры;
  • вагонки;
  • декоративных реек;
  • напольной доски;
  • пенопласта или минваты;
  • рубероида;
  • пергамина;
  • брезента;
  • битумной черепицы;
  • полиэтилена;
  • оцинкованных гвоздей;
  • антисептика.

Обрабатывать антисептиками «интерьер» будки не нужно. Не забывайте о собачьем обонянии – запах постоянно будет раздражать питомца.

Пошаговая инструкция

  • Каркас. Днище монтируют из брусков 40х40. После этого прибивают напольную доску – плотно, избегая зазоров. Если собака габаритная, дно дополнительно укрепляют парой брусков того же сечения. Вертикальный каркас собирают из деталей 100х100, прибивая их к углам днища. Между вертикалями, симметрично днищу, прибивают потолочный каркас.
  • Стены. В качестве наружной обшивки используем вагонку. В отличие от фанеры, она прослужит долго и не угрожая расслоением. Облицовку крепят гвоздями-оцинковкой с небольшими шляпками.
  • Потолок. Если конура будет находиться под навесом, то потолок будет одновременно и крышей. В ином случае эти конструкции необходимо делать отдельно, оставляя между крышей и потолком чердачное пространство. Потолок монтируют из брусков 40х40 и фанеры, утепляя сверху пенопластом или минеральной ватой и прокладывая пергамин. Поверх утеплителя устанавливают второй фанерный лист. «Пирог» рекомендуется делать съёмным, чтобы иметь доступ к внутреннему пространству конуры и к самому животному в аварийной ситуации. Если по проекту крыши не будет, потолок «венчают» рубероидом, а затем битумной черепицей.
  • Утепление и гидроизоляция. Далее следует перевернуть будущую конуру «вверх ногами», обработать антисептиком, заизолировать рубероидом и сверху прибить бруски 50х100. Дополнительные бруски тоже пропитывают антисептиком. Следующий шаг: нужно вернуть будку в исходную позицию, укрыть дно пергамином, утеплителем и опять пергамином. После этого нужно смонтировать чистовой пол, утеплить и обшить вагонкой стены изнутри, устроить порог и сделать каркас входа.

Крыша. Упрощённый, односкатный, вариант потребует каркаса из брусков 40х40, расположенных под уклоном. При монтаже двускатной конструкции сперва устанавливают фронтоны, служащие опорой и направляющими скатами из тех же брусков. В конце изнутри прокладывают пергамин и сверху облицовывают вагонкой.

Снаружи построенную конуру желательно обработать пинотексом, чтобы увеличить эксплуатационный срок. Лаз рекомендуется прикрыть брезентовой шторкой, защищающей животное от ветра. Брезент можно утяжелить песком, насыпанным в предварительно сделанные карманы из полиэтилена.

Будка для собаки своими руками готова.

Краткая справка

Вода не поступает в дренаж при использовании схем с 4х ходовым клапаном, а насос не отключается, то необходимо повернуть против часовой стрелки регулировочный шестигранник на датчике высокого давления. Реализация этих процессов осуществляется через полупроницаемую мембрану, пропускающие молекулы одних веществ и препятствующие прохождению других.
Краткая справка На сегодняшний день система обратного осмоса признана лучшей технологией очищения питьевой воды.
Проверяем качество соединения, потянув трубку на себя. Кран питьевой воды системы обратного осмоса чаще всего ставят на кухонной мойке.
Всю конструкцию затягивают гайкой. Только после второго наполнения емкости можно начинать использовать очищенную воду.
Дополнительный насос устанавливается отдельно. Часто забиваются картриджи предварительной очистки. После установки мембраны нужно заняться картриджами нижнего ряда предварительной очистки.

Написать комментарий

При установке фильтра стоит сохранить свободный доступ к съемным элементам системы, так как рано или поздно картриджи потребуют переустановки. В керамических мойках или столешницах канал сверлится сверлом необходимого диаметра мм. Обязательно убедитесь, что длины трубки достаточно для прикрепления крана к секции фильтрации. Высокое давление воздуха в емкости бака, необходимо проверить уровень давления в пустой емкости накопительного бака с помощью манометра, подсоединенного через воздушный клапан. Следуя нашим рекомендациям по установке и эксплуатации фильтра, вы будете получать чистую и вкусную воду на протяжении многих лет.

Затем устанавливают кран для питьевой воды. По мысли создателей ультрафиолетовое излучение обрабатывает воду через прозрачные стенки трубки. С низким давлением в водопроводе можно брать ограничитель с меньшим значением.

Затем на верхнюю часть корпуса устанавливается блок осмоса, который фиксируется пластиковыми зажимами. Следующая ступень очистки это механический 1 микронный картридж или еще один угольный картридж Выбор картриджа зависит от концентрации в воде хлора, если хлор в воде отсутствует, то вполне можно устанавливать везде механические картриджи из полипропиленового волокна. Элементы системы обратного осмоса достаточно компактны по размеру, поэтому их не сложно установить в пространстве под кухонной мойкой Здесь вода накапливается и хранится.
Схема подключения фильтра Гейзер Престиж обратный осмос. Гейзер Престиж 2 схема подключения Гейзер М

https://youtube.com/watch?v=G2QvuUqVdDg

Наполнение, промывка блока

Прежде чем эксплуатировать систему, потребуется наполнить ее водой. Для этого потребуется перекрыть на баке вентиль, а также соответствующую арматуру на трубопроводе. Затем потребуется открыть кран, который был ранее установлен для подачи очищенной воды. Также открывается шаровый вентиль, при помощи которого вода подается в фильтр.

В первые 10 минут из системы выходит воздух. Когда же появится вода, ее напор будет совсем небольшим. Это объясняется перекрытым краном на емкости. Он должен оставаться пока закрытым. Потребуется подождать, пока вода промоет всю систему. Когда определенное количество воды будет слито, кран можно будет перекрыть.

Далее ждут еще около 10 минут. В это время нужно проверить систему на наличие протечек. Если они есть, потребуется подтянуть такие соединения. Если система работает нормально, можно открыть на баке вентиль. Так проводится промывка своими руками мембраны обратного осмоса, а также прочих его элементов. Бак наполняется в течение нескольких часов. Затем систему еще раз промывают. Пить воду, набранную в первый раз в резервуар, нельзя. Воду можно использовать только тогда, когда она наберется второй раз.

Комплект поставки

Чтобы установить своими руками обратный осмос для аквариума или для бытового потребления, потребуется ознакомиться с комплектом поставки. В него входит все необходимое для монтажа системы. В зависимости от модели список комплектующих может меняться, но чаще всего в него входят следующие компоненты:

  • мембрана;
  • колбы предварительной очистки, установленные в блок;
  • постфильтр;
  • кран для очищенной воды;
  • минерализатор;
  • ключ для замены фильтров в колбах;
  • ключ для замены мембраны;
  • крепежная панель для установки крана;
  • тройники для подключения элементов системы;
  • гибкие шланги для воды.

Нужно определить, какой производительностью должна обладать система. Возможно, потребуется установить дополнительные модули. Так, например, минерализатор поставляется далеко не в каждом комплекте. Дело в том, что вода после такой серьезной очистки имеет достаточно непривычный вкус. Из нее удаляются и полезные минералы, которые нужны человеку для нормального самочувствия. Чтобы восполнить природный состав жидкости, устанавливается минерализатор. Он наполняет воду необходимыми минералами.

Подключение обратного осмоса своими руками не вызывает особых трудностей, если все необходимые действия выполнять последовательно. Стоит учесть, что обычно все элементы системы имеют стандартные размеры, что позволяет при необходимости выполнить замену без затруднений. Стоит приобретать именно такой обратный осмос. Для систем с нестандартным размером комплектующих трудно подобрать подходящие элементы.

Принцип действия системы

Начнём из далека, точнее из понятия, что собственно такое осмос? В первую очередь – это физическое явление, для его описания следует подключить фантазию и представить любую емкость. Дальше установим в эту емкость гибкую перегородку, к примеру, она может быть из тонкой резины. У нас вышло две камеры. Теперь наполняем их водой в равных пропорциях, перегородка остается в неизменном виде.

Продолжаем эксперимент наливаем в одну камеру воду, а во второю водный раствор сахара, он должен быть очень крепким. Реакция перегородки предсказуемая, он выгибается в сторону отделения с чистой водой. Водный раствор сахара выдавливает чистую воду.

Сила, которая потребуется для выравнивания перегородки называется осмотическое давление. Иными словами – это некая сила, которую нужно приложить для определенного действия. Подобное явление происходит по той причине, что в одном отделение есть то чего нет в другом. Это именуется понятием разность потенциалов. Это вызывает движение от большего к меньшему для создания равновесия.

Теперь попробуем сделать нашу перегородку проницаемой, и сахар из первого отдела начнет переходить во второй с чистой водой и этот процесс будет продолжаться пока водные составы не уравновесятся, а значит тут также работает осмотическое давление.

Далее можно еще больше усложнить задание – делаем перегородку с такой степенью проницаемости, чтобы сахар не смог пройти. Что теперь мы увидим? Вода будет проникать в камеру с сахарной водой и разбавлять её пока не уравновесится система. Это процесс именуется осмосом.

А коль мы уже знаем, что такое осмос, то разобраться в системе с обратным осмосом для нас не составит труда. Обратный осмос представляет собой противоположный процесс. Давайте рассмотрим на нашем примере. Принцип действия системы с обратным осмосом будет реализоваться если на воду с сахаром осуществлять давление. В таком случае будет происходить процесс перехода чистой воды в соседнюю камеру из «сахарной». По этой схеме и происходит очистка.

Важно чтобы такое давление равнялось осмотическому. И чем больше осуществлять давление, тем сильнее будет выдавливаться чистая вода в соседний отдел – собственно так и выглядит обратный осмос. На нашем примере мы видим процесс обессахаривания (очистки), а в более широком смысле при применении данной системы в фильтрации воды обратный осмос будет работать на деминерализацию, опреснение или обессоливание

На нашем примере мы видим процесс обессахаривания (очистки), а в более широком смысле при применении данной системы в фильтрации воды обратный осмос будет работать на деминерализацию, опреснение или обессоливание.

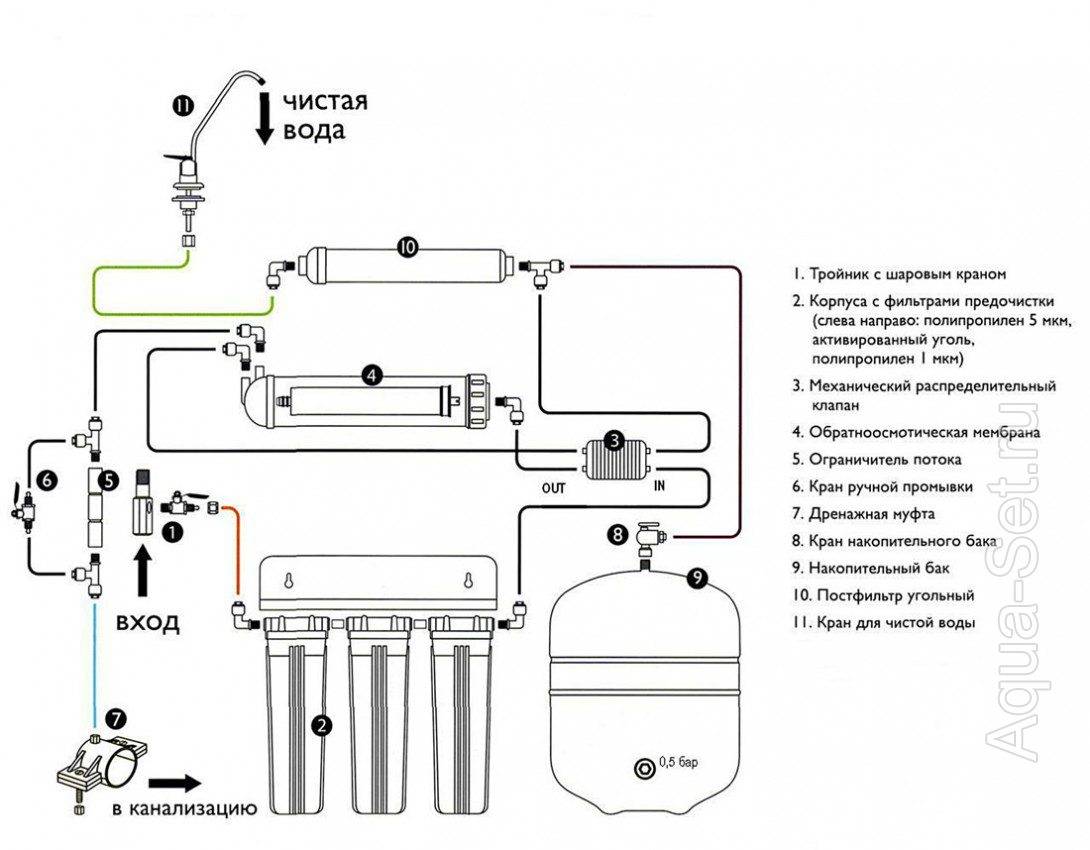

В современных системах очистки воды подобная схема выглядит таким образом:

  1. Водопроводная вода поступает в систему.
  2. Через тройник вода отправляется в механический фильтр очистки. Тут проходит процесс фильтрации её от грязи, осадков, ржавчины.
  3. Дальше вода отправляется в угольный фильтр, где происходит процесс очищения воды от органики и хлора.
  4. Дальше вода доходит до механического микронного фильтра, тут остаются мульти-химические соединения. Также этот фильтр не пропускает в воду угольную пыль.
  5. Дальше вода проходит к основному фильтру очистки – мембране обратного осмоса.

Мембрана обратного осмоса имеет два выхода, через один мы получаем чистую воду, а через второй выводиться, так называемая не продавленная вода (концентрированная вода, грязная). Такая вода через мембрану отправляется в канализацию, чистая вода, посредством присутствия в схеме водного переключателя, накапливается в бачке. Включая кран для воды, груша в бачку выдавливает воду, и она отправляется на последнюю очистку в угольный фильтр, а уж потом вода вытекает из крана. Также система может включать минерализатор, он будет находиться после последнего фильтра. Минерализатор обогащает воду после очистки минералами и нормализует её структуру.

Систему работы современно го фильтра обратного осмоса можно увидеть на фото.

Еще около половины столетия тому назад люди не знали, что делать с такой силой, но во времена освоения пустыни вопрос получения питьевой воды стал очень остро и тут то вспомнили про обратный осмос, так как проводить дистилляцию было очень дорого.

В современных условиях подобные системы доступны каждому. Так, система которая фильтрует воду с применением системы обратного осмоса, производит гиперфильтрацию, очищать с их помощью можно водопроводную воду, а также воду из скважины. Фильтр системы или полунепроницаемая мембрана отсеивает вредные примеси. И до потребителя попадает чистая, супер фильтрованная вода. Также подобные системы фильтрации воды применяют для очистки воды в промышленных масштабах.

Принцип работы

Он должен разделять общий поток на две части: в одной, пропускаемой дальше к точкам конечного пользования, загрязнений вообще не будет, в другой, сбрасываемой, останутся практически все нежелательные примеси. За это отвечает мелкопористая мембрана с отверстиями размером 0,0001 мкм – через такие ячейки проходят только те частицы, что равны молекулам H2O или мельче их, а вот другие осядут на стенках и дне резервуара, после чего будут собраны и отправятся в канализацию.

Чтобы остатки хлора, хлопья ржавчины и другие, сравнительно крупные фракции не забивали столь тонкий барьер, воду прогоняют через предварительные фильтры. Они более «грубые» – с сеткой в 5 и 1 мкм, – между ними размещен картридж с угольным наполнителем. Такое сочетание позволяет эффективно задерживать растворы химреактивов, соли тяжелых металлов и прочие вредные компоненты.

Две разделенные части потока – пермеат и концентрат. До 60-65% второй составляют примеси (отсюда и название), и она подлежит утилизации, то есть сливу. Зато степень очистки первой доходит до 98%, правда, вместе с нежелательными веществами убираются и полезные, положительно влияющие на органолептику.

Чтобы исправить эту проблему, пригодную к дальнейшей эксплуатации жидкость пропускают через минерализатор – специальный фильтр биокерамического типа с турмалиновой загрузкой. Он обладает восстанавливающими свойствами, то есть отдает содержащиеся в нем вещества, которые делают состав H2O вновь близким к естественному. Даже простейший наполнитель из кокосовой скорлупы и активированного угля уже убирает неприятный привкус, не говоря о более совершенных вариантах.

Установка дополнительных приспособлений

Работу даже такого серьезного оборудования, как обратноосмотический фильтр, можно сделать более эффективной, установив дополнительные элементы.

Такие, как например:

  • Регулятор давления и компенсатор гидроудара. Оборудование предназначено для защиты элементов водопровода от перепадов давления, превышения допустимых значений на входе в фильтрационную систему.
  • Система защиты от протечек. Устанавливается перед фильтром и перекрывает воду в случае протечек и попадания на нее воды. Минимизирует риски и ограничивает размер нанесенного ущерба, но не исключает полностью возможность утечек.
  • Нитратный префильтр. Используется для эффективного удаления нитратов, место монтажа согласовывается со специалистами.
  • Ледогенератор. Подключается через тройник в разрыв соединительной трубки, ведущей к питьевому крану.

Перед установкой фильтра измеряют манометром давление в магистрали. При значениях больших, чем 6,6 атм., устанавливают редуктор, при меньших, чем 2,2 атм., устанавливают насос, который будет создавать больший напор. Для устройств, которые чаще всего используются чтобы улучшить функциональность обратного осмоса, далее приведено более подробное описание.

Элемент #1 — насос повышения давления

Мембранный фильтр, который является основой обратноосмотической системы, может полноценно функционировать только при определенном напоре воды.

Если максимальное давление не превышает 2,8 атм., то для нормальной работы фильтра необходимо дополнительно установить помпу.

Если приходится докупать оборудование, то лучше это делать у одного производителя и руководствоваться разработанными им схемами подключения.

Пример одной из возможных схем. Насос может размещаться в разрыв поводящей трубки перед первым префильтром, а также после второго или третьего

Устанавливают насос только в паре с датчиком регулировки давления, который отвечает за его включение при падении давления и выключение при его скачке до максимума.

Датчик монтируют перед накопительным резервуаром, в разрыв трубки. При плохом качестве водопроводной воды перед насосом устанавливают магистральный фильтр грубой очистки.

Закрепляют насос повышения давления на горизонтальной или вертикальной поверхности с помощью специального кронштейна и шурупов

Если существует опасность усиления напора воды в системе до 3—4 атм., то для предотвращения протечек перед насосом нужно установить специальный клапан понижения давления.

Элемент #2 — ультрафиолетовая лампа

Иногда в обратноосмотическом фильтре складываются благоприятные условия для бурного развития микроорганизмов в следствии повышения температуры воды или  простоя системы в течение длительного времени.

Это приводит к обрастанию префильтров микроорганизмами, снижению напора и ухудшению производительности оборудования. И тогда для дезинфекции воды используют ультрафиолетовые фильтры.

Устройство состоит из таких частей: нержавеющего корпуса с УФ лампой, находящейся внутри и блока питания, который преобразует напряжение в сети в значения, необходимые для работы лампы и предохраняет ее от скачков напряжения.

Вода, проходя внутри корпуса, просвечивается ультрафиолетовыми лучами и обеззараживается.

УФ лампа может устанавливаться после фильтра или перед ним. При монтаже лампы перед фильтрационным блоком ее часто используют в комплекте с префильтром

Место установки ультрафиолетовой лампы может зависеть от тех целей, которых необходимо добиться:

  • для устранения сильных биологических загрязнений водопроводной воды проводят монтаж на входе в фильтр;
  • для защиты от попадания в бак микроорганизмов из питьевого крана устанавливают лампу на отрезке между краном и емкостью.

На лампе для удобства монтажа предусмотрены две клипсы, которые помогают закрепить ее на блоке фильтрации или на любой другой поверхности.

Элемент #3 — минерализатор для воды

Вода, прошедшая через мембранный фильтр, на 90—99% очищается и избавляется от любых примесей, в том числе полезных и необходимых организму минеральных элементов. Такая вода кисловата на вкус.

Минерализаторы восполняют недостаток необходимых минералов, корректируют уровень PH. Картриджи-минерализаторы разных торговых марок могут отличаться по своему составу и ресурсу и обогащать воду кальцием, цинком, магнием, другими элементами.

Установку минерализатора проводят после мембранного фильтра и подключают преимущественно к двойному крану. Таким образом, у пользователя появляется возможность выбора между простой очищенной и минерализованной водой

В некоторых моделях фильтров обратного осмоса минерализатор играет также роль фильтра и устанавливается как последняя ступень очистки.

Советы по эксплуатации и интересное видео

Для устранения застоя воды и появления неприятного запаха от очищенной жидкости рекомендуется ежедневно сливать из магистралей 0,5-1,0 воды. Производители рекомендуют производить замену картриджей фильтров предварительной очистки через 0,5 года эксплуатации. Угольный элемент финишной очистки рассчитан на срок службы до 1 года, а картридж осмоса сохраняет работоспособность на протяжении 2,5 лет.

При промывке угольного картриджа, производящейся струей холодной воды, рекомендуется снимать для очистки остальные элементы. Использовать для удаления загрязнений горячую воду не рекомендуется. Забитый грязью угольный элемент приводит к ускоренному засорению мембранного осмоса. Засорение канализации ухудшает отвод концентрата, который забивает устройство, выводя его из строя.

При обнаружении на стенках чайника накипи (при использовании очищенной воды) требуется проверить состояние картриджей и корректность подключения оборудования. Дефект наблюдается при ошибочной коммутации осмоса, когда в канализацию сливается очищенная вода, а концентрат подается в распределительный кран на мойке.

Рис. 2 — Устройство обратноосмотической синтетической мембраны

Мембранный элемент имеет вид пакета, три кромки которого герметизированы, а четвертая крепится к перфорированной трубке для отвода фильтрата.

Пакет вместе с сеткой-сепаратором накручивается на эту трубку. Разделяемая смесь движется в продольном направлении по межмембранным каналам, фильтрат по дренажному материалу поступает в отводимую трубку.

Мембранные аппараты этого типа имеют высокую плотность упаковки мембран (300 — 800 ) м3/м2

Для увеличения срока службы мембраны вода должна пройти предварительную очистку от механических примесей, кислот, щелочей и окислителей.

  1. ступень: для очистки от взвешенных примесей устанавливают механический префильтр . При повышенной кислотности и для очистки от избыточного железа и марганца устанавливают картридж с засыпкой ДАМФЕР.
  2. ступень: для очистки от активного хлора, органики используется фильтрующий элемент на основе гранулированного активированного угля. Если же жесткость повышена, то комплектуют фильтрующими элементами с добавлением ионообменной смолы или кристаллов гексаметафосфата.
  3. ступень: механический фильтр или фильтр с прессованным активированным углем.

Фильтры первых трех ступеней подлежат замене через 6-12 месяцев в зависимости от качества воды, их стандартная производительность — до 200 л/сутки.

Для компенсации малой производительности обратноосмотической мембраны фильтр укомплектован накопительной емкостью на 12 литров .

Если вы хотите увеличить содержание микроэлементов в очищенной воде, то можно воспользоваться установкой обратного осмоса с минерализатором. Растворенные минералы не усваиваются организмом, однако обогащенная ими вода приобретает более привычный вкус.

Для Днепропетровска применимы следующие модули
