Как сделать обогреватель своими руками: инструктаж по изготовлению самодельного прибора

2 Виды керосиновых обогревателей

Керосиновые обогреватели WKH-2310 изготавливают в широком ассортименте. Их делят на виды в зависимости от комплектации, функций и других факторов.

Керосиновые обогреватели бывают:

1. Без электроники. Такие приборы мобильные, могут быть использованы где угодно. Они являются менее безопасными.
2. С электроникой. Керосиновые обогреватели могут быть оснащены автоматическим включением-отключением, системой безопасности, дополнительными вентиляторами, что требует наличия электроэнергии. Такие приборы не могут быть использованы в полевых условиях, так как там нет электросети.

Также керосиновые обогреватели делятся на:

1. Керосиновые, которые работают исключительно на таком топливе.
2. . Они работают на двух видах топлива, выбирать можно исходя из стоимости и собственных предпочтений.

Также могут быть модели с зеркальным отражателем и без него.

Разные варианты обогревательных приборов имеют разные объемы топливных баков, именно от вместительности которых и зависит, какое время без дозаправки все будет работать.

2.1

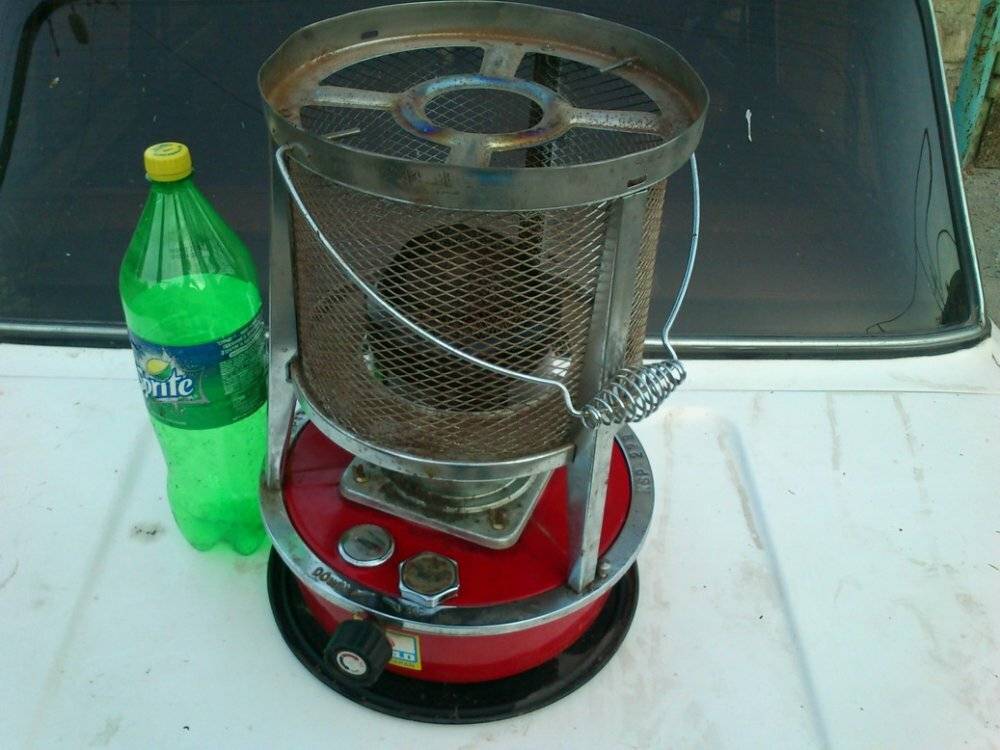

Керосиновый обогреватель своими руками? Вперед!

Если уж сильно хочется изготовить керосиновый обогреватель своими руками, то почему бы этого не сделать? Правда, стоит отметить, что придется постараться, чтобы сделанный своими руками прибор был безопасным и эффективным.

Для работы вам потребуется жесть, ножницы по металлу, заклепки, царговый баллончик для керосина, ситечко, металлическая сетка и горелка, которую лучше приобрести в магазине.

1. Первым делом необходимо вырезать из жести круг с ушками и прикрепить к нему горелку.
2. Затем сверху надо прикрепить небольшое ситечко, это сделайте с помощью ушек, которые есть на жестяном кружке.
3. Вырежьте из жести еще два кружка с ушками. Добавите туда меткую металлическую сетку и сделайте своими руками сетчатый цилиндр.
4. На кружках цилиндра просверлите дырочки.
5. Прикрепите цилиндр к ситу.
6. Всю конструкцию прикрепите к баллончику. В него вы будете наливать керосин.

Итак, керосиновые обогреватели wkh своими руками готовы. Для того, чтобы они заработали, вам надо будет налить топливо в баллончик и поджечь горелку. С помощью сита воздух будет распространятся более равномерно.

Обогреватель для зимней палатки своими руками

Любители походов, а также зимней рыбалки явно нуждаются в компактном устройстве для обогрева временного убежища. В качестве источника тепла будет использоваться парафиновая свеча. Для его изготовления применяют масляный фильтр от машины. Почему обогреватель для палатки своими руками делается именно из такого фильтра? Потому что устройство уже практически готово, и ничего делать не придется.

Корпус состоит всего из двух деталей — донышка и крышки. Донышко изначально практически готово, оно имеет нужное отверстие для подсоса воздуха. Нужно лишь добавить 4 небольших отверстия для крепления ножек. Для того чтобы создать выход горячего воздуха, нужно в крышке добавить одно отверстие диаметром в 4 мм. Таким образом, удастся достичь нужной конвекции. Далее нужно делать внутренние части. Почти все из них готовы заранее, нужно добавить лишь крышку из оцинкованного железа. Такой прибор является отличным обогревателем для рук для зимней рыбалки, к примеру. Уже через 15 минут его поверхность будет достаточно горячей.

Изготовление инфракрасного обогревателя своими руками

Неоспоримым достоинством такого устройства является то, что выработанная тепловая энергия выделяется в виде инфракрасного излучения. Благодаря этому обогреватель, созданный на основе углеродного элемента, прогревает не только воздух, но и находящихся в зоне ИК-излучения людей и предметов.

Основу такого устройства, созданного по типу обогревателей заводского исполнения, будут составлять две пластиковых заготовки, площадь каждой из которых составляет порядка 1 квадрата. На них будут наноситься мелкофракционный графитовый порошок, по структуре чем-то напоминающий муку.

Учитывайте, что графитовый порошок, выполняющий роль токопроводящей смеси – чрезвычайно пачкающееся вещество, да и к тому же он очень опасен для здоровья

Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

• две медные клеммы;
• эпоксидный клей;
• деревянные заготовки для рамки.

Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.

Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние

Последовательность выполнения действий:

1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
4. Сверху на выложенный узор второй лист пластика.
5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
7. К клеммам подключают зачищенные концы электрического кабеля.
8. Подключают прибор к сети и проверяют работоспособность системы.

Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

ИК обогреватель из старого рефлектора

Вам понадобится:

• рефлектор советского производства;
• нихромовая нить;
• стальной стержень;
• диэлектрик огнеупорный.

Ваши действия:

• тщательно очистите отражатель рефлектора от грязи и пыли;
• проверьте целостность сетевого шнура, вилки, соединения с клеммами для подключения спирали;
• измерьте длину спирали, навиваемой на керамический конус прибора;
• возьмите стальной стержень такой же длины и навейте на него нихромовую нить. Шаг навивки – 2 мм;
• по окончании навивки снимите спираль со стержня;
• уложите спираль в свободном состоянии ( ее витки не должны соприкасаться) на огнеупорный диэлектрик;
• к концам спирали подключите ток из сетевой розетки;
• разогретую спираль отключите и уложите в канавку керамического конуса обогревателя;
• подключите ее к клеммам питания.

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

• использованная батарея,
• трубчатый нагреватель,
• масло техническое,
• регулятор температуры нагрева,
• токопроводящий шнур на 2 жилы с вилкой,
• электрическая помпа мощностью на 2,5 кВт,
• металлические уголки,
• трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

Делают его так:

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

Инфракрасный обогреватель своими руками;

Самоделка #1 — на основе обогревателя «Доброе тепло»

По так называемому «принципу термопленки» работают многие нагревательные устройства. К примеру, всем известное «Доброе тепло». Собрать его аналог в домашних условиях не составит особого труда. Для этого понадобится:

• Слоистый бумажный пластик. Два одинаковых по размерам листа площадью около 1 кв. м.
• Графитовый порошок. Можно самостоятельно размолоть графит, например, старые графитовые троллейбусные щетки.
• Эпоксидный клей.
• Кусок исправного провода с вилкой на конце.

Обогреватель Доброе тепло — прототип для множества самодельных устройств

Работа выполняется поэтапно:

• Смешиваем клей с графитовым порошком и тщательно размешиваем получившуюся смесь. Таким образом мы получаем не просто клеящий состав, а графитовый проводник с высоким сопротивлением. Количество графита в клее напрямую влияет на максимальную температуру будущего обогревателя. В среднем она составляет около 65 °С.
• На лист пластика зигзагообразными широкими мазками наносим подготовленный состав. Для обработки используем более шершавую сторону листа.
• Пластиковые листы соединяем между собой при помощи эпоксидного клея.
• Для большей прочности конструкции сооружаем деревянную рамку, надежно фиксирующую листы.
• С разных сторон сооружения к графитовым проводникам крепим медные клеммы. Как вариант можно так же подключить и простенький терморегулятор, который позволит устанавливать наиболее комфортный режим обогрева. Однако это не обязательно.
• Тщательно просушиваем конструкцию. Даже небольшая влажность повредит самодельный обогреватель при первой же попытке включения.
• Проводим испытания, измеряем сопротивление устройства. По полученной величине рассчитываем мощность и определяем, можно ли без опасений подключать обогреватель в сеть.

Прибор готов к использованию. Он может размещаться как полу или на стене, не занимает много места, достаточно эффективен и безопасен при условии качественной изоляции.

Схема устройства будущего обогревательного устройства

Преимущества самодельных обогревателей

Обогреватель для дачи своими руками и самодельные нагревательные приборы для дома имеют одно неоспоримое преимущество перед заводскими аналогами. Первые выполняются из подручных средств, а потому их себестоимость невысокая. С другой стороны, самодельное оборудование должно делаться в строгом соответствии с правилами безопасной эксплуатации электрических и газовых приборов. Сегодня можно самостоятельно изготовить ИК-обогреватели, которые считаются самыми эффективными и недорогими. Если необходим прибор повышенной мощности, то можно изготовить в домашних условиях масляный радиатор. Существуют схемы изготовления домашних конвекторов, портативных печек для палаток.

Вариант 2 устройство на свечной копоти

Его следует сделать тем людям, которые не могут найти в своем доме графит или не хотят возиться с ним. Последовательность создания ИК-обогревателя своими руками такова:

1. Берут два куска стекла. Размеры каждого куска должны быть одинаковыми. Эти параметры могут быть такими: длина 5-7 см, ширина — 2-3 см.
2. Материал очищают от любой грязи. Если нужно, его моют и затем сушат. Также его нужно обезжирить и охладить. Снизить температуру стекла можно, поставив его в холодильник.
3. Наносят на стекло токопроводящий слой. Для этого зажигают парафиновую свечу и размещают над ней стекло так, чтобы оно покрылось плотным слоем копоти. Желательно, чтобы этот слой был тонким. Копоть и будет токопроводящим материалом, который содержит в себе несгоревшие частицы углерода.
4. Берут ветошь и стирают ею несколько миллиметров копоти со всех сторон прямоугольника.
5. На стороны стекла длиной, равной 3 см, ставят куски медной или алюминиевой фольги. Один конец материала должен находиться на копоти, другой — выступать за край стекла на несколько сантиметров. Куски фольги будут клеммами, к которым будут подключаться концы кабеля.
6. Сверху закопченного стекла с кусками фольги ставят другое стекло. Перед установкой его обрабатывают паром.
7. Каждый торец конструкции запаивают эпоксидной смолой или покрывают слоем герметика.
8. Измеряют сопротивление нагревательного элемента будущего ик обогревателя и подсчитывают его мощность. Она является произведением сопротивления и квадрата силы тока. Формула такова: N = R x I², где R и I являются сопротивлением и силой тока, соответственно .
9. Если мощность не превышает допустимых норм (например, для квартир со старой проводкой она не должна превышать 3 кВт), то приступают к установке на деревянную основу. Если мощность не устраивает, то конструкцию разбирают и перерабатывают. Аналогичные действия нужно сделать и во время возможного ремонта. Чтобы изменить сопротивление, нужно изменить ширину полосы копоти. Чем она больше, тем меньше сопротивление. Нагрев также уменьшается.
10. В доске длиной, которая превышает длину сделанного нагревательного элемента, надо сделать паз. Его ширина должна быть равной ширине стеклянной конструкции. Глубина — 0,5 см.
11. Осуществляют монтаж нагревательного элемента на основание. Для этого его вставляют в паз.
12. К клеммам подсоединяют провод с регулятором напряжения и вилкой.

Число таких нагревательных элементов может быть большим. Их можно соединять как последовательно, так и параллельно. Способ зависит от человека, который также может сделать ремонт своего прибора.

Самодельный обогреватель из чугунной батареи

Как обогреть жилое помещение, если нет централизованного отопления или газа? Ту же бытовку, дачу или небольшой загородный дом?

Мы рассмотрим вариант самодельного безопасного обогревателя из чугунного радиатора отопления, его можно использовать в качестве вспомогательного или основного источника отопления в помещении.

Для изготовления самодельного обогревателя понадобится:

• Батарея чугунная (алюминиевая или металлическая не подойдёт).
• Закрытый тэн мощностью от 0,3 до 0,8 кВт (в зависимости от количества секций батареи).
• Терморегулятор воздушный.
• Силиконовый уплотнитель.
• Футорка.
• Заглушки для чугунного радиатора – 2 шт.
• Кран для спуска воздуха из радиаторов отопления СТД 7073В (кран Маевского).

Самодельный обогреватель из чугунной батареи и тэна.

В строительных магазинах в продаже имеются тэны из нержавейки с латунной резьбовой заглушкой специально под чугунную батарею.

Нужно выбрать тэн по мощности в зависимости от количества секций батареи.

В чугунную батарею в нижнее резьбовое соединение через прокладку вкручивается электрический тэн.

Противоположное нижнее отверстие и одно верхнее отверстие батареи закручивается заглушкой.

В противоположной части батареи от тэна в верхнее резьбовое отверстие вкручивается чугунная футорка. В футорку вкручиваем кран с ручкой для спуска воздуха (кран Маевского).

Установленная батарея заполняется водой, для этого нужно выкрутить верхний кран, вставить шланг с лейкой в отверстие футорки и залить воду. Батарея заполняется до тех пор, пока вода не начнёт выливаться из заполняемого отверстия батареи. Можно использовать обычную воду, но лучше использовать дистиллированную, чтобы было меньше накипи на тэне. Ёмкость одной секции чугунного радиатора приблизительно — 1,45 л.

Почему не рекомендуется использовать стальные и алюминиевые радиаторы? Объём воды в алюминиевом радиаторе отопления (1 секция) около 0,3 л. Такое количество воды не обеспечивает должной циркуляции по всей батарее.

Электрический тэн можно сразу подключить через шнур и вилку к электросети, но правильно будет подключить воздушный терморегулятор и задать значение температуры.

Самодельный обогреватель из чугунного радиатора набирает температуру 80°С за 1,5 часа и дальше поддерживает заданную температуру.

Для дома

Когда холодно дома, сделать самодельный обогреватель получится из старого блока питания компьютера. Кулер должен быть исправен, в крайнем случае, для создания самодельного обогревателя замените сломавшийся вентилятор. Идея изделия: гетинаксовую печатную плату заменить на подложку из нефольгированного текстолита, к которой крепятся планки для намотки спирали из нихрома.

Ток греет витки проволоки, вентилятор обдувает конструкцию теплым потоком, хозяин радуется теплу.

Итак, приступим. Логично начать с расчета мощности и купить либо отрезать необходимое количество нихромовой проволоки. Для самодельного обогревателя лучше предусмотреть наличие двух раздельных спиралей, чтобы температуру удавалось регулировать.

Для каркаса пойдет текстолит без фольги, в котором сверлятся под проволоку отверстия. Три планки предлагается установить параллельно. Схема расположения отверстий в самодельном нагревателе соответствует принципу присутствия. Советовать сложно, проще по месту определиться, что и где сверлить.

При помощи небольших металлических уголков планки водружаются на подложку, параллельно и на равном расстоянии. Теперь намотаем спираль самодельного обогревателя. Нельзя касаться корпуса или деталей конструкции помимо планок. Для питания кулера придется изобрести нечто вроде выпрямителя из диодов, конденсатора и малогабаритного трансформатора.

Спираль включается непосредственно напрямую на 220 В переменного тока. Полученный прибор добавляется выключателями для спиралей и начнёт обдувать хозяина теплым воздухом. Разумеется, конструкция жжёт кислород, вдобавок станет пахнуть паленым. Создана исключительно для внеплановых холодов.

Сборка газового обогревателя своими руками

Не менее востребованным для домашнего пользования является самодельный экономный обогреватель без электричества, работающий на газу. Подобный прибор обеспечивает обогрев помещения за счет инфракрасного излучения и воздушной конвекции.

Чтобы изготовить газовый обогреватель, необходимо подготовить следующие материалы:

• газовую горелку и закрывающий вентиль,
• сито в форме полусферы,
• листовую оцинкованную сталь,
• металлическую сетку.

Схема сборки устройства для обогрева следующая:

1. Из оцинкованной стали вырезается пара круглых заготовок, диаметр которых равен диаметру сита с небольшими выступами.
2. К одной заготовке фиксируется газовая горелка на болты. Далее в противоположную сторону от установленной горелки загибаются выступы. К ним прикручивается сито так, чтобы закрыть горелку. В этом случае сито используется в качестве рассеивателя тепла.
3. Металлическая сетка сгибается в форме цилиндра и фиксируется к выступам так, чтобы закрыть сито с горелкой. Крепежными элементами могут быть металлические заклепки. Визуально прибор похож на цилиндр, внутри которого установлена горелка, а поверх нее – сито и сетка.
4. Сверху цилиндр закрывается второй стальной заготовкой с загибом выступом наружу. Далее к ним фиксируется верхняя часть конструкции.
5. Готовый обогреватель подсоединяется газовым шлангом к баллону или централизованной линии газоснабжения.

Техника безопасности

Сделать обогреватель несложно. Намного труднее сохранить здание от пожара при использовании самодельных устройств. Соблюдение правил техники пожарной безопасности — неотъемлемая часть любых работ с термонагревателями.

Всегда следует помнить:

1. Нельзя использовать неисправные электроприборы.
2. Нельзя оставлять такие приборы без присмотра и один на один с маленькими детьми.
3. Заботливые родители стараются всегда проверять недоступность для детей опасных частей нагревателей.
4. При возникновении возгорания сразу отключают электропитание прибора, а потом тушат его. Немедленно вызывают МЧС.

В качестве мер безопасности мудрые родители всегда учат своих детей правильному обращению с термонагревателями и объясняют, что можно делать, а что — нельзя и почему. Соблюдая правила пожарной безопасности и пользуясь только проверенными и надёжными нагревателями, живущие в доме будут наслаждаться теплом и уютом долгие годы.

Алгоритм работы по изготовлению обогревателя собственноручно;

Простой самодельный панельный обогреватель: схема сборки, фото изготовления.

С наступлением холодов тема отопления жилых помещений

становится актуальной, и многие задаются вопросом, как дополнительно обогреть, жилую комнату, рабочее помещение, дачу или гараж с помощью обогревателя. В этой статье мы рассмотрим, как сделать простой, дешёвый и в то же время безопасный электрообогреватель.

Сечение и длину проволоки нужно выбрать исходя из требуемой мощности обогревателя, можно воспользоваться предоставленной таблицей.

Для расчёта длины проволоки можно воспользоваться таблицей.

Ещё понадобятся материалы:

• Эпоксидный клей.
• Болты, шайбы, гайки – по 2 шт.
• Провод и вилка.

Электрическая схема самодельного обогревателя.

Приступаем к изготовлению обогревателя.

Каждый лист стеклотекстолита нужно с одной стороны зачистить шлифовальной машинкой, это будет внутренняя сторона обогревателя.

Берём один лист стеклотекстолита, на нём будем укладывать нихромовую проволоку. В зависимости от размеров листа нужно рассчитать количество витков проволоки, при этом следует учитывать отступ от всех краёв листа в 20 – 30 мм. Оптимальное расстояние между витками 10 – 15 мм.

Например: если у нас длина листа стеклотекстолита чуть более метра, то для укладки 24 метров проволоки понадобится сделать примерно 24 витка.

Для удобства пред укладкой проволоки желательно на листе расчертить рамку под витки.

Теперь нужно уложить проволоку витками вдоль рамки, зафиксировать витки можно бумажными полосками и клеем «Монолит».

В месте выхода проволоки нужно просверлить два отверстия в стеклотекстолите сделать клеммы и соединить шнур с вилкой.

Проверяем целостности цепи прибором.

Теперь нужно приклеить второй лист стеклотекстолита к первому с помощью эпоксидного клея. Эпоксидный клей наносится вдоль краёв листа и между витками проволоки.

Листы склеиваем между собой, чтобы листы равномерно склеились их нужно уложить на ровную поверхность, сверху прижать листом ДСП или фанеры и придавить грузом. Через сутки листы прочно склеятся между собой, и обогреватель будет готов.

Самодельный обогреватель можно повесить на стену, и он не будет занимать место в помещении.

Сам по себе обогреватель безопасен, так как нагревательный элемент спрятан в стеклотекстолите, а это изоляционный материал, но всё же нужно соблюдать меры безопасности и не оставлять обогреватель без присмотра.

Службы ЖКХ не спешат начинать отопительный сезон и в квартирах холодно, нужно обогреть гараж или теплицу, да мало ли причин может быть для того, чтобы понадобился обогреватель. В продаже можно найти устройства на любой вкус и кошелек. И все-таки многие предпочитают собрать обогреватель своими руками, экономя при этом существенные средства.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

Основные требования

Так как гараж является малогабаритным помещением, самодельный обогреватель, установленный в нем, должен соответствовать данным требованиям:

• при работе обогревателя в гараже, количество сжигаемого им кислорода и уровень токсичных веществ, выделяемых им, должны быть минимальными;
• согласно правил техники безопасности, следует полностью исключить угрозу пожара и взрыва;
• прибор не должен занимать много места и мешать передвижению по гаражу;
• обогреватель должен быть таким, чтобы он мог нагреть помещение в короткие сроки, а затем поддерживать в нем долгое время необходимую температуру;
• средства, потраченные на создание обогревателя, не должны превышать стоимость заводских аналогов.

Прибор должен соответствовать всем этим требованиям. Изготовить такой самодельный обогреватель для гаража не сложно, вам понадобится клей, нихромовая проволока и листы текстолита.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена. Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°

При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Тепловая пушка

Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:

• Нагревательный элемент, в качестве которого допустимо использовать спираль от электрической плиты.
• Компьютерный вентилятор.
• Выключатель.
• Металлическая емкость в форме цилиндра. В этом случае можно использовать старый баллон, верх и днище которого необходимо срезать, или ведро.
• Металлическая решетка.
• Провода.

Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:

1. По диаметру емкости вырезают решетку. Затем на нее крепят спираль, чтобы укладка была меньше емкости в диаметре.
2. По бокам основы проделывают прямоугольные отверстия для вставки решетки со спиралью. Последнюю необходимо разместить на расстоянии 3 см от края основы.
3. От спирали проводники выводят за стенки основы через изоляторы. На внешней стороне емкости крепят автоматический выключатель.
4. На противоположной стороне от решетки на корпусе монтируют вентилятор при помощи саморезов. Затем прибор подключают к автоматам. По краям основы проделывают отверстия для установки опор. Готовый обогреватель должен быть максимально устойчивым.
5. Затем проводят тестовый запуск конструкции. Для этого сначала включают вентилятор, а затем подают питание на спираль.
