Как заменить мембрану газовой колонки: причины + инструктаж по проведению ремонта

Как выбрать новую деталь

Для каждой колонки («Термет», «Аристон», «Беретта») мембрана подбирается индивидуально. Для заграничных моделей найти замену сложнее всего, поскольку приобрести товар можно только у официального поставщика. В таком случае у вас есть выбор: потратиться на новый элемент или купить новую колонку.

С отечественной техникой все проще. Замену можно найти в магазинах или заказать через интернет.

Если вы думаете, что принцип устройства всех мембран одинаков — это не так. Например, в водонагревателях «Аристон» устанавливаются специальные элементы — «восьмерки». Они изготавливаются из плотной резины, имеют особую форму. Стоимость их составляет от 300 до 500 рублей.

По принципу «восьмерки» работает мембрана в приборах «Электролюкс». Но ее цена гораздо ниже — от 200 рублей.

Самая простая для эксплуатации и замены мембрана «Нева» и «Астра».

Есть и универсальные варианты, однако они годятся лишь для временной установки. Точно настроить технику без заводских деталей невозможно.

Замена газовой колонки

Есть случаи, когда в жилище, где разрешено использование плиты, не допускается подключение газовой колонки. Речь идет о многоэтажных строениях больше 11 этажей.

Правила установки новых и замены старых колонок приводятся в нормативах документов:

  • СНиП 42.01 – 2002 «Газораспределительные системы»;
  • СНиП 31.01 – 2003 «Многоквартирные жилые здания»;
  • СНиП 41.01 – 2003 «Вентиляция, отопление, кондиционирование».

Не дают разрешение в случае перестройки квартиры по типу студии, когда планировка объединяет пространство комнаты с кухней, а также в жилье без кухни и коммуналках.

Периодичность замены

Если срок службы колонки еще но вышел, но при проверке дано заключение о необходимости замены, нужно менять

Ранее нормы предписывали переустанавливать проточные нагреватели через 15 лет. Постановление правительства №720 от 1997 г. определило, что колонки нужно менять по истечении срока службы. Такой период указывает производитель агрегатов, исчисляется он с даты выпуска.

Владелец несет ответственность за состояние газовой колонки, соблюдение срока эксплуатации. Время замены отдельно не оговаривается, но необходимость назревает, если газовщик при очередном осмотре документально подтвердит потерю работоспособности и невозможность ремонта.

При каких неисправностях нужно менять

Продлевает время эксплуатации ежегодное техническое обслуживание, на целостность колонки влияет качество воды.

Поменять старое оборудование на новое нужно при следующих неисправностях:

  • водонагреватель перестает включаться;
  • из строя выходят основные блоки агрегата;

Также заявку на замену можно подать, если владелец желает заменить старую модель на более усовершенствованную.

Кто имеет право проводить работы

Сотрудник газовой службы должен иметь допуск к проведению опасных работ

Любые работы по газовому снабжению, подводку трубопровода, установку тройников, размещение запорной арматуры, сигнализатора выполняет газовая служба города, района. Может подключаться другая организация, у которой есть документально оформленное право на выполнение опасных работ.

Перед запуском приглашают газовщиков для осмотра проделанной работы и составления акта. Если произошло самовольное вмешательство в процесс установки и подключения, организация, продавшая агрегат, не поставит его на гарантию.

Необходимые документы

Самый простой случай — если нужно поменять агрегат, и поставить его на существующее место.

В газовую службу подают документы вместе с заявкой:

  • копия проекта, где помечено расположение водонагревателя, указаны особенности вентиляции, водопровода и газоснабжения;
  • технический паспорт на новый агрегат;
  • акт об обследовании дымохода;
  • подтверждение собственности на площадь проведения работ.

Регистрация колонки после замены

На смонтированную и подключенную колонку к газовой и водяной магистрали оформляют акт ввода в эксплуатацию. Для регистрации приглашают представителя газовой службы, которая составляет необходимые бумаги.

Составление акта совмещают с первым запуском агрегата. При этом технический инспектор проверяет:

  • правильность подсоединения;
  • присутствие в дымоходе специальных люков для чистки.

Прием работы

До 2007 года о замене газового оборудования делали только отметку в проектной документации, а теперь требуется актирование действий по переустановке. Принимает работу инспектор, он определяет соответствие и выдержку всех нормативов по установке, проверяет расстояния от розетки до колонки, учитывает высоту до потолка, от пола, тип стены.

Если дым от колонки отводят в дымоход, обследует присутствие искусственной тяги в вытяжке, чтобы не получить обратное засасывание продуктов сгорания. Инспектор проверяет соответствие диаметров газоотводного патрубка и выхода колонки.

Мошеннические действия

При самовольном вмешательстве и начале работы без приемного акта установка признается несанкционированной, и по условиям договора между поставщиком газа и пользователем на владельца будет наложен штраф.

Если в результате здоровью, жизни окружающих, их имуществу нанесен ущерб, для хозяина жилья, допустившего самовольное подключение и замену прибора, наступает уголовная ответственность.

Штрафом наказывается мошеннический монтаж газовой колонки и газификация дома, дачи, квартиры в обход газового счетчика.

Как заменить мембранную ткань газовой колонки Нева 3208

1. С начало нам необходимо демонтировать корпус водогрея, дабы получить доступ к водяной части и не только, делается это просто. Снимаем регулировочную ручку газа. Под ней размещаются два винта, которые следует выкрутить заблаговременно подготовленной отверткой шилц (-). Сам корпус снимается очень просто, разберётесь.

Как только убрали корпус у вас возник свободный доступ ко всем узлам газовой колонки. Вы сумеете зрительно осмотреть колонку газового типа на наличие механических недостатков, а еще сделать чистку от грязи и пыли. Если такие мероприятия по очищению колонки и её ключевой горелке делать 1 раз в год, то вы сократите частоту вызова мастера на аварийный ремонт газовой колонки вдвое.

2. Ниже на фотографии стрелочкой указана водяная часть. Мембранная ткань газовой колонки ставится в середине данного механизма, итак, для того чтобы её заменить нам следует его демонтировать и разобрать.

3. Шведским ключом откручиваем и отделяем трубки от водяной части. При откручивании может политься вода, не нужно пугаться это останки. Заблаговременно приготовьте и подставьте какую-то посуду.

4. Как только открутили трубки, нам следует отсоединить водяную часть от газового блока. Выкручиваем три крепежных винта и легонечко придерживаем водяной узел рукой. Если водяной узел не «приклеился» к газовому блоку от окиси и ржавчины, он свободно должен выйти и остаться на ладони.

5. Дальше нам следует выкрутить по кругу стягивающие болты и разъеденить.

6. Удаляем старую мембранную ткань и помещаем новую. Во время установки смотрите, чтобы все отверстия совпадали. Собираем весь механизм в обратном порядке и запускаем колонку. Если вы все выполнили правильно – температура нагрева газовой колонки становится больше в несколько раз.

Проинформирован — значит вооружен! А вы знаете, что большинство причин, почему не включается колонка газовая — выполняется по вине запального фитиля. Сходите в нашу публикацию: Как своими силами очистить запальной фитиль газовой колонки.

Замена мембраны для газовой колонки (видео)

Газовые колонки сегодня настолько распространены, что мало кто не знает, как с ними обращаться. Однако при поломке устройств, многие впадают в отчаяние. Существуют такие виды поломок, которые можно быстро устранить, Для этого моно обратиться в специальную службу или же занятья починкой самостоятельно. Но следует быть крайне осторожным. Часто на прекращение нагрева колонкой воды влияет поломка мембраны. Именно она пропускает воду к прибору обогрева. Мембраны могут быть изготовлены из резины ли силикона, но все они имеют свойство изнашиваться.

Типовые неисправности водонагревателя

Газовых водонагреватель – достаточно неприхотливое в работе устройство, которое на протяжении длительного времени может функционировать без перебоев. Но если все-таки вам “посчастливилось” столкнуться с такой проблемой, то диагностировать неисправность можно по некоторым основным состояниям. Среди основных причин по которым не работает газовый водонагреватель, можно отметить:

  1. отсутствует подача электроэнергии;
  2. имеются проблемы с водяным узлом;
  3. неисправность газового отсека;
  4. осуществлена некорректная установка.

Особой квалификации требует устранение неисправности газового блока, поскольку ремонт подобного конструктивного элемента газового водонагревателя сопряжен с большой опасностью. Доверить починку такой поломки следует опытному мастеру. Мы предоставляем свои услуги по устранению неисправности любой категории сложности, включая возможные проблемы с газовым блоком.

Преимущества мембраны для газовой колонки «Нева»

Чтобы заменить поломанную мембрану самостоятельно, потребуются определенные знания и умения. Ремонт колонки «Нева-4513» можно выполнить при помощи специалистов сервисного центра, но стоить он будет в разы дороже

Перед покупкой детали важно изучить устройство конкретной газовой колонки

Резиновая диафрагма, предназначенная для регуляции протока, рассчитана на использование в течение пяти лет. Реальное время ее исправности во многом зависит от качества и жесткости воды, интенсивности работы колонки

При покупке мембраны важно обращать на рейтинг и отзывы о производителе изделия

Преимущества мембраны:

  • Состоит из высококачественной резины.
  • В наличии дугообразное ответвление, имеющее форму ушка.
  • Если мембрана повреждается, то газовая колонка не производит горячую воду.

Каким бы высоким качеством не отличалась мембрана, со временем она придет в негодность. Современные технологии позволяют приобрести мембрану самого высокого качества, не выходя из дома. На специализированных сайтах мембрану можно заказать онлайн. Также приобрести мембрану можно в специализированных магазинах, в которых есть возможность проконсультироваться со специалистом в реальном времени.

Газовые колонки в нашей стране представлены большим количеством производителей. При этом сами колонки по внутреннему функциональному наполнению друг от друга почти не отличаются. Во многих колонках недостатком является частая я поломка мембраны.

Многие пользователи утверждают, что после замены резиновой мембраны на силиконовую, проблемы с нагревом воды и ее протечкой прекращаются. Но гарантировать долгий срок службы такой мембраны тоже нельзя. Поэтому многие пользователи задают вопросы о том, можно ли починить мембрану, изготовленную из силикона.

Ремонт силиконовой мембраны:

  • Попытаться заклеить при помощи герметика.
  • Использовать Пентоэласт.
  • Выбрать силиконовый герметик, который имеет большой коэффициент растяжения.
  • Попробовать приклеить латку.
  • Применить скотч.

Многие сходятся во мнении, что силиконовую мембрану нужно попросту заменять. Такой подход может быть оправдан, так как постоянные починки приведут к затратам времени, сил и нервов. Заменить деталь не так уж сложно, если знать, как обращаться с колонкой в общем. Самыми распространенными моделями колонок, для которых пользователи ищут новые мембраны: «Вектор», «Беретта», «Оазис».

Замена мембранной ткани в колонке работающей на газу нева

Замена мембранной ткани водяного узла газовой колонки Нева 4510, Нева 4511, Нева 4513, Нева 4011

И так! Начнем с очень простого. (Тема важна для всех колонок работающих на газу).

Самое слабенькое место в любой колонке работающей на газу — мембранная ткань. Почему? Так как в 99%-х случаев происходит следующее.

Вы открыли кран, а колонка не запускается. Первая и самая возможная причина — лопнула мембранная ткань . Вы открыли кран, а колонка не даёт пламя на всю мощность. Пламя “небольшое” и вода плохо грееется. Это благодаря тому, что газа на горелку поступает недостаточно. Мембранная ткань не давит на шток сильно, нужным для его полного открытия. Первая и самая возможная причина — т рещина в мембранной ткани . Вы открыли кран, а колонка не прекращает работу нестабильно. Она часто отключается или включается лишь с 3-го или пятого раза. Первая и самая возможная причина — растянутая от времени мембранная ткань .

Значит, перед тем как приподнимать панику, начинать нужно всегда с замены мембранной ткани. Вообще, советуем просто-напросто раз в 2 года менять мембранную ткань, не дожидаясь описанных выше неприятностей. В чем дело?

Мембранная ткань — одним из важных элементов при нормальном запуске колонки. Почему? При открывании крана, проток воды выполняет за мембранной тканью разряженность, мембранная ткань прогибается. Та со своей стороны сдвигает шток, который открывает газоподачу на горелку, при чем не прекращает работу это все чисто механически, а это означает склонно изнашиванию.

Цена вопроса. Стоимость мембранной ткани для любой газовой колонки от 200 руб. до 500 руб. Приобретаем мембранную ткань. Когда новенькая мембранная ткань у нас в руках, для ее замены нам потребуются: пара отверток, рожковые ключи разводные на 8 мм и на 24 мм, стакан (исключительно для специалистов по сантехнике) и 30 минут времени.

Для того чтобы глаза не бегали, в первую очередь взгляните сразу на фото колонки НЕВА 4511 с установленным в середине водогазовым узлом. Красными точками помечены винты и гайки, которые нужно открутить для разделения водяной части и дальнейшей работы с ней. Когда глаза более-менее привыкнут, перейдем к первому пункту.

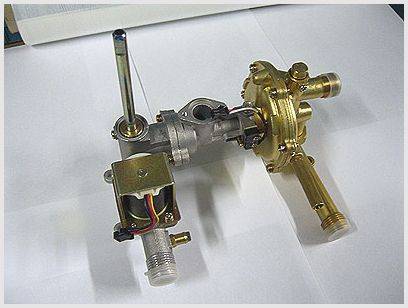

1. Перед нами водогазовый узел, эксплуатируемый в газовых колонках НЕВА 4510, НЕВА 4511, НЕВА 4513. Между собой у данных узлов есть малюсенькое отличие, но делу это не помешает. Для начала пара ситуаций, чтобы понимать что это такое. Он состоит из 2-ух половинок: газового узла (данная часть серенькая) и водяного узла (данная часть жёлтенькая). Берем “плюсовую”(крестовую) отверточку и отделяем серенькую часть от желтенькой.

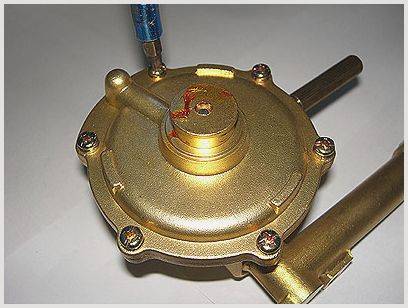

2. На 3-й фото показано как они между собой скрепливаются: с помощью 2-ух винтов, просто сжимающих с торцов вот этот “цилиндрик в смазке” водяного узла. Рассмотрим водяную часть. Фото 4. Вот, там где смазка, видите на срезе цилиндра отверстие? Вот из данного отверстия и вылезает шток, который открывает доступ газа к колонке. Собственно его (шток) при открытии крана и толкает наша мембранная ткань.

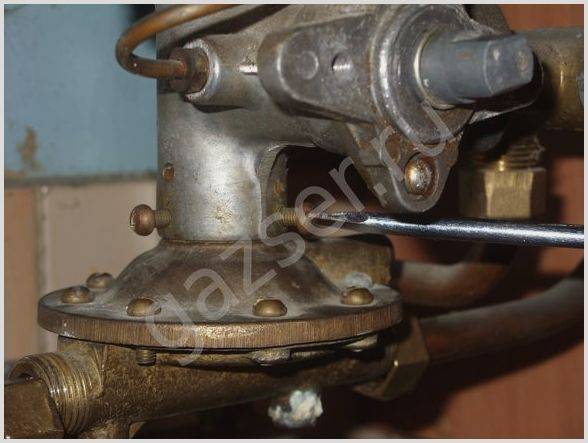

3. Чтобы добраться до мембранной ткани нужно бережно отвернуть все шесть винтиков и водяной узел раскроется надвое, как устрица.

4

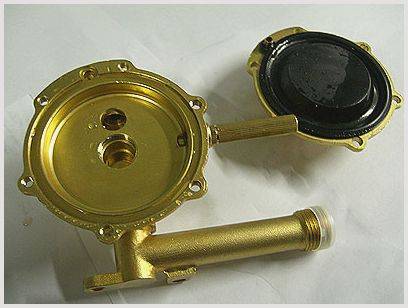

Если с большим вниманием рассмотреть две получившиеся половинки, то нетрудно догадаться, что мембранная ткань то и есть вот эта черная резинка, лежащая в правой половинке. У мембранной ткани, как можно заметить, есть фиксирующее ее положение ушко

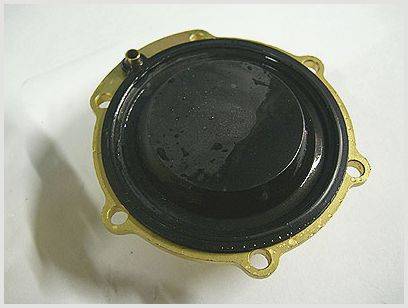

Бережно вынимаем мембранную ткань из ее содержащей половинки.

5. А что это еще за детальки в середине? Одна из них — тарелка со штоком, вторая — пружинка. На эту тарелку со штоком как раз и давит наша мембранная ткань. Пружина же возвращает шток на прежднее положение при закрытии крана, доступ газа заканчивается и колонка отключается. Если все в середине нашей устрицы грязно, — вынимаем тарелку, вынимаем пружинку.

6. Все в середине этого жёлтого блюдечка хорошенько чистим и моем. Заменяем мембранную ткань на новую. Помним про ушко мембранной ткани, фиксирующее положение правильно. Помним про стороны мембранной ткани. Она должна как бы обнимать собственным углублением тарелку со штоком. Тогда все будет работать правильно.

Сейчас прокручиваем все в обратном направлении(и рисунки, и винты). Открываем кран. И, наконец, моемся. Раздел Мембранной ткани.

Разбор

Даже если ваша колонка исправна и не проявила пока ни одну из вышеперечисленных неполадок, вам следует заботиться о ее состоянии. Газовые колонки требуют, как и любое часто эксплуатируемое устройство, ухода и бережного отношения. А это значит, что периодически их необходимо чистить и промывать от собравшейся пыли, грязи, жира. И первое, что вам потребуется в этом случае сделать, – это разобрать газовую колонку. Для этого потребуется выполнить ряд последовательных действий.

Любое действие, связанное с ремонтом или чисткой колонки, требует обязательного отключения воды и перекрытия крана подачи газа.

  • Первое действие после перекрытия соответствующих кранов обусловлено необходимостью снять кожух с газовой колонки. Для этого следует в нижней части конструкции в зоне входа труб найти два самореза, расположенных в левом и правом углах задней стенки, и открутить их при помощи крестовидной отвертки.
  • Кожух нужно подтянуть на себя так, чтобы две ручки (левая – для пьезоэлектрического поджига и правая – для регулировки подачи газа) утонули в его корпусе. Таким образом, на момент, когда они уже не будут препятствовать движению кожуха и цепляться за него, нужно сдвинуть его аккуратно вверх. Верхними прорезями он подастся за пределы зацепов, которые расположены на самом основании колонки, после чего абсолютно легко снимется с установки.
  • Сняв кожух с установки, вы откроете своему взору «нутро» строения газовой колонки. И это «нутро», вероятнее всего, будет покрыто клубами пыли, копоти и грязи. Воспользуйтесь крупной щеткой с длинным ворсом для сметания загрязнений с деталей колонки. Но если вы хотите заняться более глобальной прочисткой внутренних составляющих колонки, вам потребуется их частичный демонтаж.

Снятие кожуха является не только одной из первых задач, которую следует выполнить перед тем, как почистить газовую колонку в домашних условиях. Это также первый шаг к тому, чтобы оценить степень возникшей неисправности и перейти к посильным ремонтным работам. И каждый последующий шаг в ремонте газовой колонки – это определенный перечень последовательных действий, ход которых будет зависеть конкретно от вида неисправности.

Правильный выбор газовых колонок

Если вы решили приобрести себе устройство газовой колонки, то обратите внимание, прежде всего, на мощность выбранной вами модели. Она должна быть достаточно для того, чтобы обеспечить всех членов вашей семьи горячей водой. Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт

Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт.

Важно! Чем мощнее газовая колонка, тем больший объем воды она сумеет подогреть в течение определенного промежутка времени. Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ

Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды

Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды

Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды.

Помимо того, желательно учесть и температуру воды, которую можете обеспечить конкретная модель. Для ее обозначения используют латинские буквы DT. К примеру, если в теплообменник вода уже будет поступать с температурой в 12 градусов, то в нем она нагреется до 24 . следовательно, ею можно будет пользоваться даже без предварительного разбавления.

Сегодня существуют такие модели, которые способны нагревать воду даже до 50 градусов. Их мощность, равно как и стоимость, на порядок выше обычных моделей. По этой причине если к системе одновременно подключено сразу несколько элементов сантехники, то колонку лучше приобретать более мощную, чтобы она смогла обеспечить их всех горячей водой одновременно.

Также, покупая газовую колонку, посмотрите, оборудована ли она датчиками безопасности. Они бывают следующих типов:

  • перегревания;
  • затухания горелки;
  • горения;
  • пониженного давления;
  • температуры;
  • внезапного прекращения водоснабжения.

И помните: газовые колонки разрешается устанавливать исключительно на кухне! Установка газовой колонки в ванной запрещается! Разве что она (ванная) соответствует всем существующим требованиям.

В качестве заключения

Итак, мы разобрали, что представляет собой газовая колонка, в чем ее особенности, какие неисправности могут возникнуть при эксплуатации и как их потом чинить. Отметим лишь, что подобные устройства – крайне экономичны, особенно в свете все возрастающих коммунальных тарифов. И последнее: не забывайте о том, что ежегодно должна проводиться профилактика работоспособности колонки.

О редукторе и расположении мембранной ткани

Устройство, называемое водяным редуктором, входит в состав фактически самой разной конструкции газовых теплообменных аппаратов.

Данная деталь может иметь самую разную конфигурацию выполнения все зависит от модели аппарата водонагрева, но рабочий принцип аналогичных устройств не меняется.

Редуктор воды, установленый на колонке работающей на газу, служит для стабильного поддержания водяного давления конкретно в системе теплообменного аппарата водогрея. За счёт равномерности давления обеспечивается одинаковый проток, а это означает аналогичный одинаковый нагрев жидкости.

Деталью редуктора, способствующей плавной регуляции давления, выступает резиновая мембранная ткань. Этот элемент редуктора, выполненный в виде прокладки в большинстве случаев на основе технической резины, имеет форму круга. Он ставится в середине корпуса редуктора.

Из-за причины долгой работе оборудования водонагрева, будучи регулярно в движении, мембранная ткань поэтапно снашивается.

Износ технической резины в некоторых местах приводит к порывам материала. Естественно, функция регуляции водного давления прекращает действовать по заданному методу.

В подобных вариантах неизбежной становится замена резиновой мембранной ткани редуктора в колонке работающей на газу, так как водонагреватель не работает подобающим образом.

Качество действия индивидуального ГВС быстро снижается, а в других случаях колонку просто нереально включать в работу. Утрачивается комфорт для клиента.

Функции мембраны, причины неисправности

Эластичная мембрана находится в основании водяного узла, реагирует на перепады давления в системе. Как только вы открываете смеситель, резиновый элемент под давлением выгибается и выталкивает шток. Шток в свою очередь приводит в действие газовый клапан. Так топливо поступает в горелку.

При интенсивной эксплуатации колонки «Вектор», «Нева», «Оазис» мембрана изнашивается. Резина растягивается, засоряется и повреждается. В результате топливо не поступает в горелку: колонка не воспламеняется либо зажигается, но сразу тухнет.

Признаки поломки

Как понять, что пора поменять резиновую диафрагму? Нужно обратить внимание на:

  • Силу давления газа и воды в системе. Откройте кран, посчитайте, сколько в минуту расходуется литров. В норме должно быть не меньше двух-трех литров. Подачу газа можно вычислить визуально, посмотрев на силу огня.
  • Расположение пламени. В приборах с фитильным розжигом огонь должен гореть с края горелки, быть высотой не менее 3-5 сантиметров. Не соответствует? Тогда проверьте жиклеры на засор. После чистки снова посмотрите на пламя. Если ситуация не изменилась, проблема в диафрагме.

  • Техника с пьезорозжигом должна щелкать при нажатии кнопки. Это значит, что диафрагма сработала. Если звуков не слышно, возможно, деталь повреждена или разорвана.
  • В некоторых моделях определить поломку поможет шток, который контролирует работу управляющего блока. Снимите защитный кожух и откройте воду. Если шток находится без движения, требуется заменить диафрагму.

После того как вы нашли поломку, нужно правильно подобрать деталь для замены.

Ремонт газовой колонки Нева

Большинство моделей газовых колонок Нева показали себя, как простые и доступные в ремонте водогрейные устройства. До надежности европейских моделей им далеко, но ремонт их обходится на порядок дешевле, и почти всегда его можно выполнить своими руками.

Выход из строя и последующий ремонт свечи розжига по правилам считается нетипичным случаем поломки, поэтому, выполнив ремонтные работы, будет правильным поискать причину дефекта. Чаще всего выгорание пластика происходит из-за конденсата, стекающего по системе вентиляции на корпус газовой горелки.

Как выполнить ремонт накидной гайки теплообменника

Одним из наиболее распространенных дефектов газовых колонок Нева практически для всех моделей, остается низкое качество металла теплообменника. По правилам теплообменный контур, по которому движется вода, не должен контактировать с алюминиевыми деталями, например, газовой горелки или блока-регулятора. Любой подобный контакт может стать причиной электрохимической коррозии медных стенок, и тогда ремонт будет просто бесполезен.

Кроме того, не всегда соблюдаются правила заворачивания накидных гаек, которыми теплообменник крепится к регулятору и выводной трубе. С каждым снятием и ремонтом теплообменника гайки вырезают в медной стенке тонкую, едва различимую дорожку. В конечном итоге развальцованный торец и часть медной трубы на десятый раз закручивания просто обламываются.

В этом случае приходится подрезать и выравнивать место поломки, устанавливать новую гайку с наружной резьбой и соединять теплообменник с блок-регулятором обычным гибким шлангом. Любой другой вариант ремонта, как показывает практика, оказывается недолговечным.

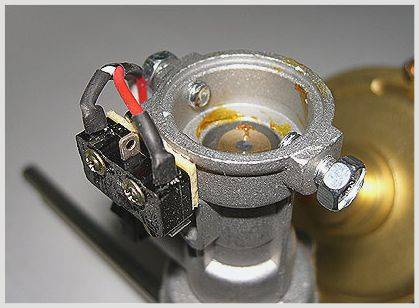

Ремонт микровыключателя в системе запуска газовой колонки

Ситуация, схожая с Оазисом на севших батарейках, случается и с газовой колонкой Нева. При попытке запустить Неву зажигается индикаторное табло, но воспламенения газовой горелки не происходит. Иногда колонку удается включить на 4-5 раз.

В данной ситуации требуется ремонт микровыключателя, по причине преждевременного износа детали или неправильной регулировки узла.

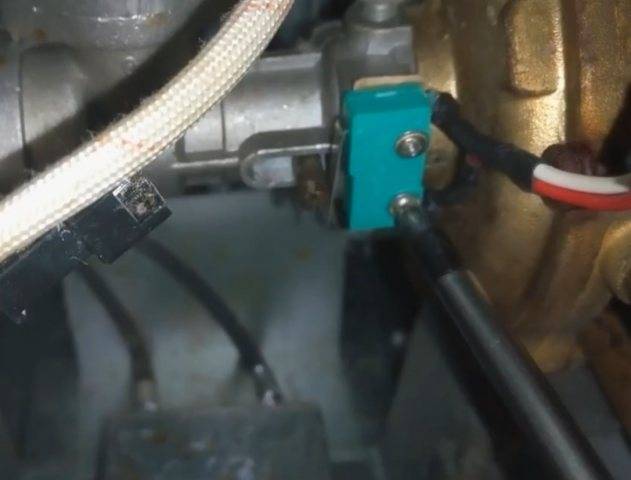

Выключатель располагается рядом с блоком контроля давления воды. При запуске колонки мембрана на блоке выдавливает шток, который разблокирует контакт выключателя. В отличие от Оазиса, все детали блока, в том числе и шток, изготовлены из латуни, поэтому коррозии нет, ремонту и замене подлежит сам микровыключатель.

Для выполнения ремонтных работ необходимо отсоединить разъем, отвернуть два винта М3 и снять корпус выключателя с планки, как на видео

Заменить микрик несложно. Можно купить оригинальную деталь за 400-500 руб. в специализированном салоне или приобрести аналог за 50 руб. в любом магазине радиодеталей. Разницы для ремонта никакой, в обоих случаях продадут деталь из китайского ширпотреба.

Для того чтобы выполнить ремонт, потребуется отпаять две жилы провода с разъемом от ножек выключателя, одеть термоусадочную трубку и припаять к контактам новой детали.

На завершающем этапе ремонта выключатель прикручивают старыми винтами на крепежную планку на блоке. Далее нужно отрегулировать положение корпуса микровыключателя так, чтобы шток при перемещении полностью отпускал контакт. Делается это с помощью крепежных винтов. Один из винтиков выгибается с радиусом, соответственно, вращая его, можно добиться перемещения корпуса выключателя в нужном направлении.
