Теплый пол под ламинат: монтаж и укладка пленочной инфракрасной системы

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

  1. Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
  2. Температура плавления (130 С). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С.
  3. Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
  4. Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
  5. Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Особенности установки под ламинат

Можно укладывать инфракрасный или любой другой теплый пол удобным вам способом, но лучше монтировать все по правилам:

  • ввиду водостойкости покрытия нельзя устанавливать под него инфракрасный пленочный тёплый пол, если в помещении высокая влажность. Под ламинатом соберется конденсат, а потом испортит систему, установленную своими руками;
  • если на пол планируется ставить тяжелую мебель, нужно обеспечить пространство между ламинатом и термопленкой. Не нужно делать все плотно, ведь тогда тяжесть может повредить пленку;
  • в комнате не должно быть никаких других обогревателей. Если планируется делать электрический камин, печку или что-то подобное, то нужно от него отступить минимум на полметра;
  • там, где планируется укладывать ковры, щели нужно заделать как можно плотнее;
  • категорически запрещено крепить инфракрасную пленку с помощью шурупов или гвоздей, а также проделывать в ней отверстия любым другим способом, нужно установка с помощью клея, какой бы причиной вы ни руководствовались;
  • полоса термопленки должна быть длиной не более 15 м, иначе свойства понизятся. Также это случится, если стелить теплый пол при минусовых температурах или слишком изгибать пленку.

https://www.youtube.com/watch?v=ZGgDgnGvB18

Может ли ИК тёплый пол обогреть балкон или лоджию

Плёночный инфракрасный тёплый пол является эффективной системой отопления, которую можно установить на лоджии или балконе, даже без остекления и дополнительного утепления. Основным отличием от водяного или электрического обогрева, является использование инфракрасного, а не теплового излучения, что позволяет эксплуатацию даже в открытых помещениях.

Как действует ИК отопление? Несмотря на название, устройство инфракрасной системы отопления достаточно простое. Специальный теплопроводящий элемент запаян в высокопрочную пленку, которая усиливает и рассеивает лучи. Подключение к электроснабжению осуществляет с помощью токопроводящей пластины, расположенной сбоку пленки.

За счет уникального принципа работы, укладка плёночного тёплого пола на балконе является хорошей альтернативой традиционным системам отопления. Нагрев помещения происходит следующим образом:

  1. Инфракрасное излучение воздействует на любые твердые предметы, находящиеся в непосредственной близости: мебель, противоположные стены, люди и т.д.
  2. При достижении определенной температуры, предметы начинают отдавать избыток тепла, удаляющийся с поверхности методом конвекции.
  3. Так как, для обогрева балкона нет необходимости в предварительном нагреве воздушных масс, человек, находящийся в помещении, чувствует тепло сразу после включения пленки. Практика показывает, что максимально комфортная температура для человека начинается с 19°С, но при необходимости можно увеличить режим до 25°С.

При наличии строительных инструментов и материалов, монтаж инфракрасного плёночного теплого пола на балконе своими руками может быть выполнен в течение 1-2 часов, в зависимости от площади и выбранного финишного напольного покрытия.

Какие тёплые полы можно класть под ламинат

В отличие от керамогранитного покрытия, далеко не каждый тип тёплого пола можно укладывать под ламинат. Наиболее эффективными являются следующие системы внутрипольного отопления под ламинированное покрытие пола в жилых комнатах, офисах или других помещениях:

  1. Инфракрасный плёночный пол:
  • Можно смонтировать своими руками.
  • Имеет предельно малую толщину нагревательных элементов (не более 1 – 1,5 мм), что особенно актуально в помещениях с низкими потолками.
  • Несмотря на инфракрасное излучение, конструкция считается предельно безопасной для здоровья человека.
  • Данный тип пола отличается повышенной механической прочностью и работает под пригрузом, без деформации нагревательных элементов.

  1. Карбоновый стержневой:
  • Отличается независимым подключением каждого стержня, что исключает «эффект гирлянды». При выгорании одного нагревательного элемента – вся система продолжает работать.
  • Не разрушается под воздействием воды.
  • При эксплуатации во влажной среде исключается короткое замыкание электрооборудования.
  • Рекомендуется монтировать данный тип пола в стяжку пола, с устройством специальных каналов, либо непосредственно перед её заливкой.

  1. Карбоновый сплошной:

Отличается самым высоким показателем экологичности.
КПД таких полов достигает 90%, что делает их очень экономичным электрооборудованием.
Предельный срок службы не превышает 12 – 15 лет, после чего нагревательные элементы начинают выгорать.
Укладывается непосредственно под ламинат, на подложку, что исключает необходимость устройства специальной стяжки и соблюдения мер предосторожности при её заливке.
Несколько карт могут легко соединяться между собой с помощью паяльника и подключаться к одному источнику электрической энергии.
Мембрана обладает уникальным свойством – может легко подрезаться без нарушения работоспособности.

  1. Кабельный тёплый пол:
  • Проверенная временем технология.
  • Равномерная теплоотдача в эксплуатируемое пространство.
  • При стандартной эксплуатации в нормальных условиях не выйдет из строя десятки лет.
  • Потребляет большое количество электроэнергии.
  • Требует устройства заземляющего кабеля для повышения уровня безопасности при эксплуатации.
  • Обогревает помещение естественным конвекционным путём, что требует гораздо больше времени, чем при использовании инфракрасных полов.
  • Требует наличия стяжки, что можете сказаться на предельно допустимой высоте комнаты.

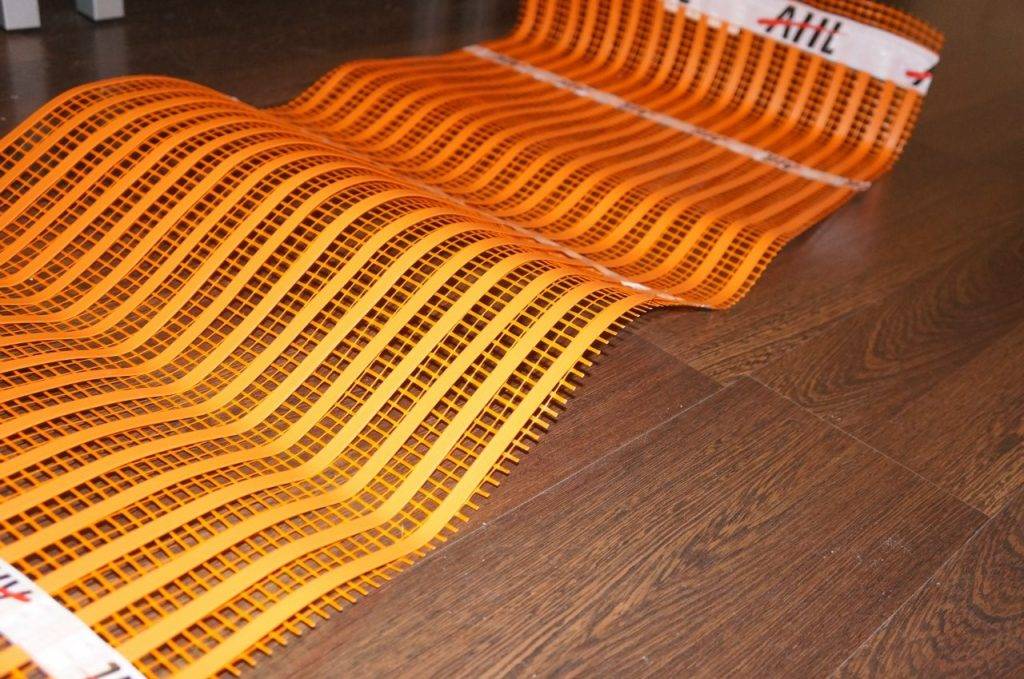

  1. Нагревательные маты:
  • Максимально сохраняет высоту помещения.
  • Может раскатываться только в эксплуатируемых участках, избегая мест установки встраиваемой мебели.
  • Раскрой производится в любом месте, без снижения эффективности оборудования.

  1. Металлический аморфный тёплый пол:
  • Отличается повышенной механической прочностью и устойчивостью против пластических деформаций.
  • Обладает отменными теплотехническими свойствами.
  • Просто укладывается, не требует стяжки.
  • Не излучает радиоактивные волны.
  • Потребляет минимальное количество электричества.

Для выбора наиболее подходящего и экономичного типа тёплого пола под ламинат, рекомендуется изучить предложения от нескольких поставщиков, сопоставить показатели теплоотдачи и потребляемой мощности, а также соотношение цены и качества.

Предварительная подготовка основы

Если предполагается монтаж инфракрасного пола под ламинат на бетонную основу, то она должна быть соответствующим образом подготовлена – выровнена, укреплена, прогрунтована и обеспылена. Далее переходят к подготовке ее под укладку пленочных элементов.

Стяжку избавляют от пыли, грязи и любых микрочастиц с помощью пылесоса.

Под нагревательные элементы, с целью экономии электричества, укладывают термоизолирующую фольгированную подложку. Толщина этого слоя составляет 2-3 мм.

Укладка фольгированного слоя производится металлизированной стороной наружу. К полу такая подложка крепится двухсторонним скотчем, а швы между полотнами проклеиваются клейкой лентой.

Лучшие инфракрасные теплые полы под ламинат

Caleo Platinum

Южнокорейский инфракрасный теплый пол Caleo Platinum относится к категории энергосберегающих устройств пятого поколения. Пленочные секции идеально подходят для укладки под паркетные доски, ламинат, линолеум, ковролин и т. п. В комплект поставки CALEO PLATINUM входят: рулон термопленки, изоляция поливинилхлоридная (ПВХ), битумная, зажимы, соединительные провода, инструкция по укладке. Высокотехнологичный теплый пол с регулируемой мощностью.

  • Эффективный обогрев помещения.
  • Энергосбережение (в сравнении с кабельным теплым полом потребление электричества снижается почти в шесть раз).
  • Высокая прочность (выдерживает нагрузки от тяжелой мебели).
  • Система работает без перегрева.
  • Базовая сетка изготовлена из материалов с включением серебра.
  • Гарантийное обслуживание в течение 15 лет.
  • Функция саморегуляции мощности.
  • Простая укладка без использования клеевых составов.
  • Низкая устойчивость против горения.
  • Дорогой пол.

ReXva

Саморегулируемый инфракрасный теплый пол южнокорейской компании ReXva поступает в торговую сеть в виде нагревательной пленки в комплекте с терморегулятором, гофрированной трубкой для защиты выносного термодатчика. Уникальность конструкции состоит в самостоятельном автоматическом снижении температуры пола на участках возможного локального перегрева (например, ковры, мебель, сброшенная подушка и прочие предметы, затрудняющие теплоотдачу). При изготовлении инфракрасной пленки ReXva используются передовые разработки и современные нанотехнологии.

  • Грамотное соотношение цена-качество.
  • Снижение выходной мощности почти на 30% в зоне перегрева.
  • Экономичность.
  • Способствует увеличению срока службы ламината.
  • Долговечность.
  • Герметичное ламинирование поверхностей.
  • Повышенная электроизоляция.
  • Противопожарные свойства.
  • Водонепроницаемость.
  • Повышенная защита от электрических пробоев.
  • Универсальность (адаптирован под различные напольные покрытия, в том числе линолеум, ламинат, плитка, ковролин, паркет, дерево и пр.).
  • Гарантия – 15 лет.

Heat Plus

Отопительное оборудование теплый пол Heat Plus поступает из Южной Кореи. В состав инфракрасной пленки входят гибкие карбоновые полосы шириной 1 м, взаимно соединенные при помощи шинами из медных сплавов. Устройство излучает длинноволновые ИК лучи, не представляющие опасности для окружающей среды и организма человека. Чтобы нагреть один метр квадратный до 50°С, потребуется 40 – 70 Ватт мощности.

  • Универсальность (пленку можно стелить не только на пол, но также монтировать на стены, потолок и пр.).
  • Быстрая установка, материал укладывается без клеевой основы, цементной стяжки.
  • Высокое качество изготовления, эффективность обогрева.
  • Уровень теплоотдачи – 98%.
  • Долговечность.
  • Устойчивость к износу.
  • Можно использовать без теплорегулятора.
  • Не страшны перепады напряжения в электрической сети.

Monocrystall ЭНП

В отличие от предыдущих моделей в состав пленки Monocrystall не входят соединения серебра. В качестве прослойки между нагревательным элементом и медной шиной используется специальная углеродная паста. В полимерную пленку впаяны графитовые полосы, по которым проходит ток. «Монокристалл» выпускается шириной 30 – 60 см, различают модели: сплошная, линейная, перфорированная.

  • Невысокая цена.
  • Легкость укладки, простое подключение к стандартной электросети в 220В.
  • Обеспечение нагрева пленки до температуры +50С.
  • Универсальное применение (под линолеум, плитку, ламинат и др.).
  • Гарантия – 15 лет.

Hi Heat

Южнокорейский теплый пол Hi Heat пленочный инфракрасный отличается сравнительно невысокой стоимостью на фоне отличного качества. При укладке такой системы вам не понадобится поднимать уровень напольного покрытия, т. к. толщина ИК пленки очень мала, не превышает 0,4 мм. Пленка «Хай Хит» выпускается в двух вариантах: сплошная, состоящая из полос.

  • Экономный вариант.
  • Эффективность, мягкость нагрева.
  • Безопасность эксплуатации.
  • Высокая степень защиты от самовоспламенения, электрических пробоев.
  • Сравнительно малое потребление электроэнергии (0,04 кВт/метр квадратный).
  • Длительный срок службы.
  • Универсальность.
  • Простота укладки без стяжки.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

  1. Составление чертежа и схемы укладки;
  2. Подготовка основания;
  3. Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
  4. Подключение и пробный пуск системы;
  5. Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Один из вариантов реализации схемы укладки

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

  • Удалить мусор и пыль;
  • Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
  • Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
  • В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Памятка об использовании фольгированной теплооотражающей подложки

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

  • Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
  • Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
  • Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
  • Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;
  • Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
  • Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
  • Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

  1. Провода подвести к блоку терморегуляции;
  2. При необходимости использовать штатные соединители;
  3. Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

Подключение к терморегулятору

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.

После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.

Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.

Материалы По Теме:

Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа

Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа

Монтаж электрических теплых полов – технология укладки

Как сделать теплый пол на лоджии своими руками

Обустройство комфортного балкона невозможно без грамотно подобранной и установленной отопительной системы. Конечно, тепло на балконе поддерживается не только за счет отопления: нужно установить на окна качественные стеклопакеты, утеплить стены, потолок и пол.

В конце концов, решать, нужен ли теплый пол на балконе, нужно индивидуально – но если ответ положителен, то стоит задаться вопросом о том, какую конструкцию лучше использовать.

В сочетании с теплым полом все остальные элементы утепления обеспечат уютную атмосферу на балконе (прочитайте: “Как сделать утепление пола на балконе своими руками”). О том, как сделать теплый пол на балконе, и пойдет речь в этой статье.

Существует несколько удобных конструкций теплых полов, которые хорошо подходят для балкона:

  • Нагревательные маты.
  • Пленочный инфракрасный пол.
  • Кабельное отопление.

Пленочные инфракрасные полы

Основное преимущество пленочных теплых полов заключается в их хорошей сочетаемости с различными напольными покрытиями, от плитки до ковролина. Инфракрасные полы используют принцип длинноволнового излучения, за счет чего нагревается не только пол, но и находящиеся рядом объекты. Такой теплый пол на лоджии под плитку позволяет создать максимально уютную и комфортную атмосферу в помещении.

Нагревательными элементами в пленочных полах являются полоски из карбоновой пасты, окруженные полиэстером. Инфракрасный теплый пол на балконе под плитку будет лучшим выбором, поскольку такая система идеально подходит для нагрева небольших помещений (подробнее: “Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу”).

Среди достоинств пленочных полов можно выделить следующие качества:

  1. Экономичность.
  2. Простой монтаж.
  3. Быстрый прогрев (обычно полный нагрев пола занимает не более получаса).
  4. Компактность.
  5. Безопасность и надежность.

Монтаж пленочного пола

Установка теплого пола на балконе в случае с инфракрасным отоплением выполняется по довольно простой схеме. Первым делом подготавливается основание, на которое нужно положить любой теплоотражающий материал. Что интересно, на этом подготовительные работы заканчиваются, то есть установка уже упрощена.

Перед тем, как уложить электрический теплый пол на балконе, нужно обязательно разобраться с приложенной инструкцией: продукция разных производителей может отличаться друг от друга. Установленные пленочные полосы стоит закрепить малярным скотчем, чтобы они не двигались при монтаже напольного покрытия.

Чтобы существенно увеличить эффективность отопления на балконе, можно дополнительно установить пленку на стены и потолок: в таком случае температура в помещении будет стабильной, обеспечивая комфортную и уютную атмосферу.

Достоинства и недостатки

Главные достоинства плёнки:

  • экологичность и безопасность для человека;
  • устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
  • не излучает электромагнитные волны;
  • не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
  • при повреждении одного участка, вся плёнка продолжает функционировать;
  • долговечность, практичность, не требуется ремонт.

В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.

Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.

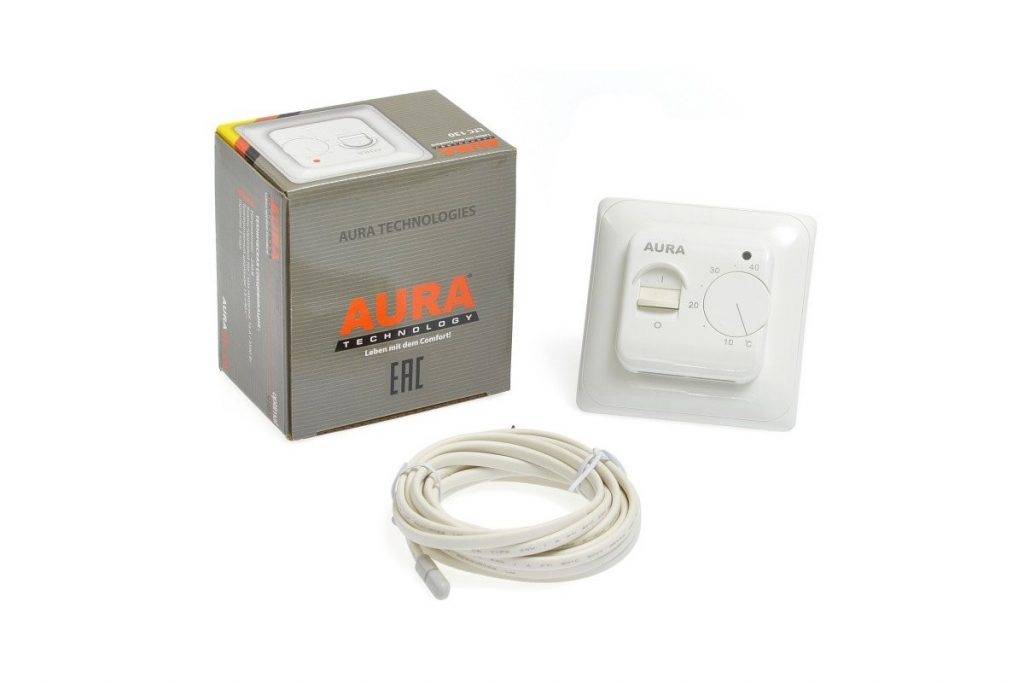

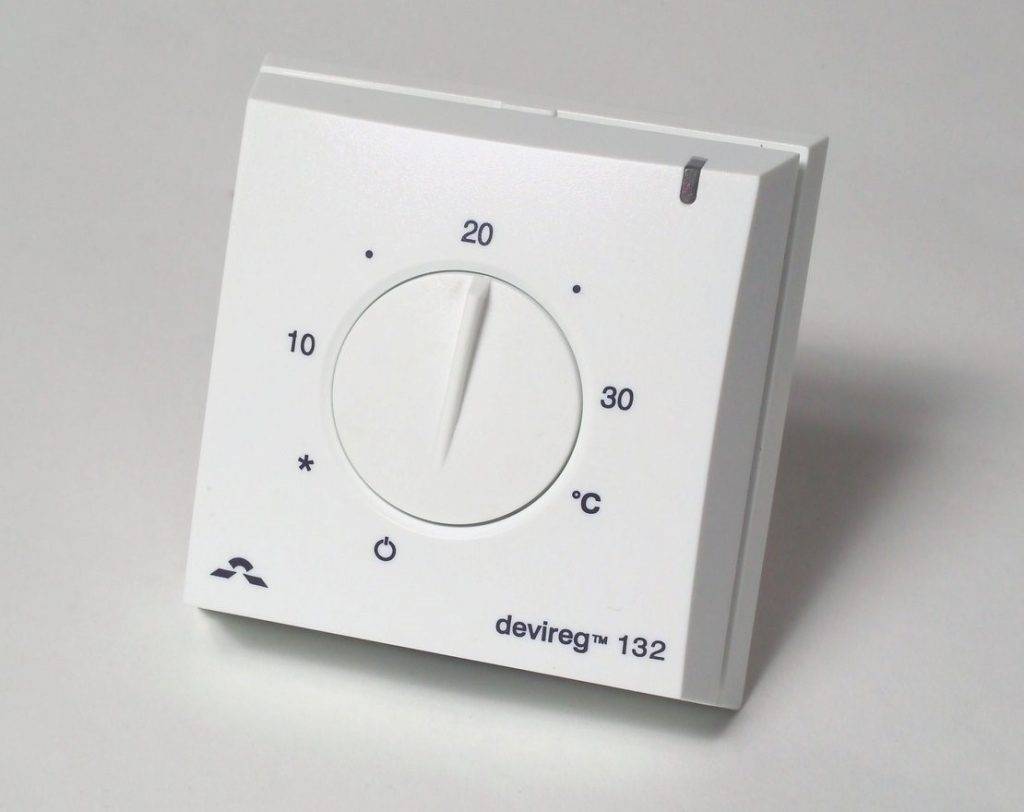

Как установить терморегулятор и датчик температуры

Для регулировки электрического тёплого пола, вне зависимости от типа его конструкции, потребуется терморегулятор и датчик температуры. Данная автоматика может поставляться в комплекте с матами или кабельной продукцией, но потребитель также может приобрести и смонтировать устройства отдельно:

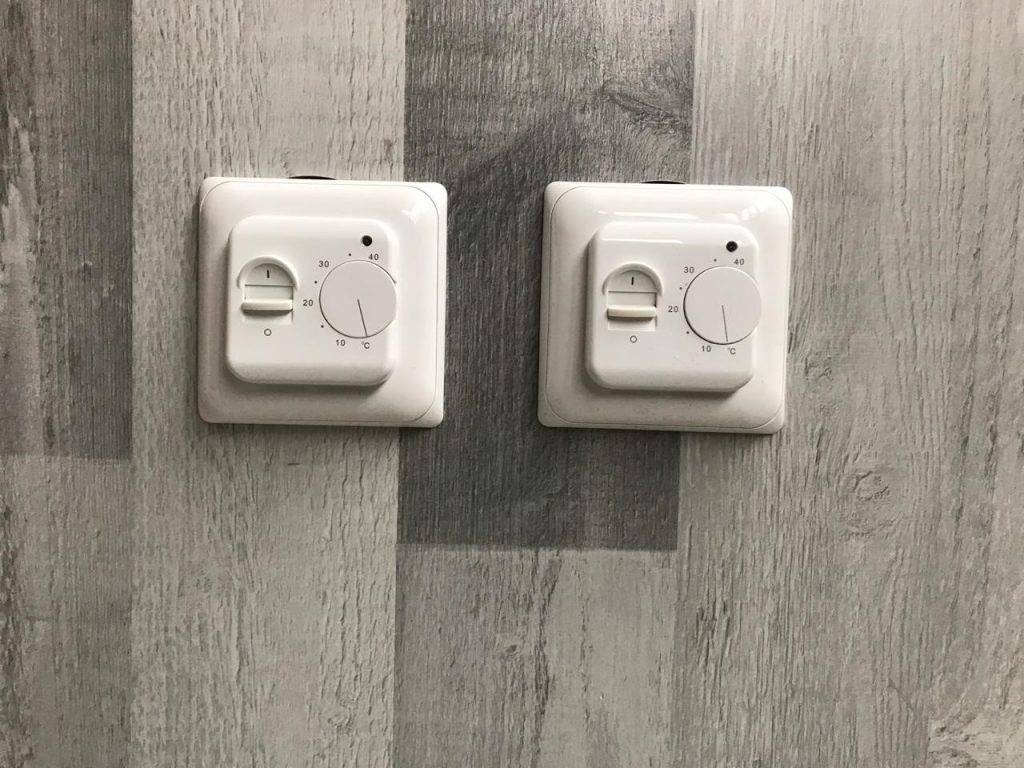

  • Накладные терморегуляторы монтируются на дюбель-гвозди.

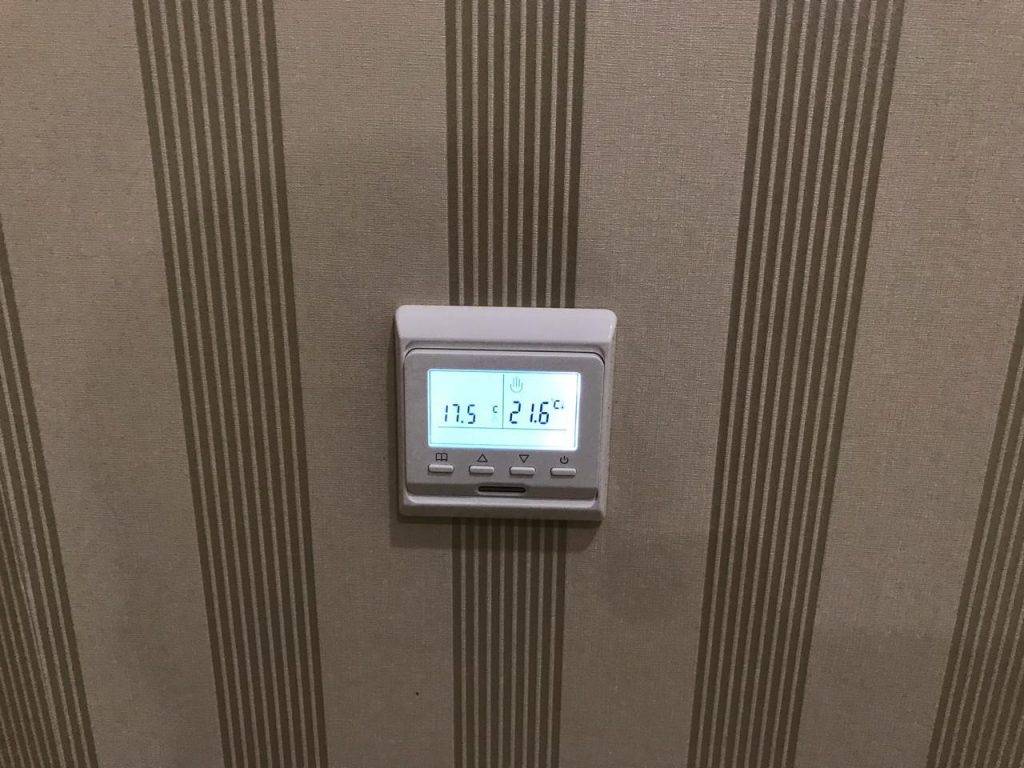

  • Для устройства встраиваемого оборудования, потребуется отверстие в стене, а также штраба для кабеля.

  • Терморегулятор должен быть установлен таким образом, чтобы при его эксплуатации пользователь не испытывал трудностей.
  • Оптимальным считается монтаж устройства на высоте около 120 см от чистового напольного покрытия.

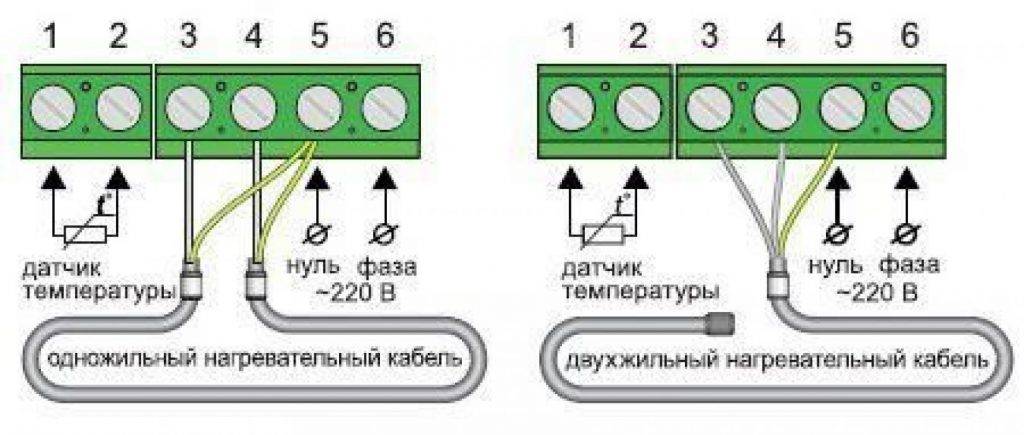

  • При соединении питающего кабеля тёплого пола с терморегулятором, рекомендуется устраивать надёжную изоляцию.

  • К терморегулятору подсоединятся датчик температуры, который посылает сигналы на реле, что позволяет регулировать мощность отопления.
  • При установке датчика, необходимо учитывать, что посторонние бытовые приборы или радиаторы отопления могут сбить его показания, что значительно отразится на производительности и эффективности тёплого пола.

Рекомендуется монтировать термодатчик на плоскости пола, между витками греющих элементов, на расстоянии около 100 см от ближайшей вертикальной конструкции.
При необходимости заливки бетонной стяжки после монтажа тёплого пола, термодатчик должен размещаться в защитном коробе или гофрошланге.
Следует предусмотреть меры предосторожности, чтобы исключить повреждение деталей датчика, так как он отличается повышенной хрупкостью.

После монтажа терморегулятора и датчиков температуры, рекомендуется проверить их работоспособность, путём искусственного понижения или повышения мощности обогрева, а также изменения температурно-влажностного режима в помещении.

Плюсы и минусы

Несомненно, инфракрасный тёплый пол имеет большое количество достоинств, сделавших его таким популярным на современном строительном рынке, но, к сожалению, существуют и некоторые недостатки, о которых производители обычно молчат в рекламе своего продукта.

Плюсы этого товара по заявлению производителя:

  1. Быстрый и лёгкий монтаж (не более двух часов).
  2. Нет необходимости в стяжке.
  3. Можно уложить не только под плитку, но и под ковролин, ламинат, линолеум.
  4. Высокая степень надёжности.
  5. 20% экономии электричества в сравнении с другими видами тёплых полов.
  6. Не сушит воздух в помещении.
  7. Ионизация воздуха.
  8. Противоаллергический эффект.

Однако если поближе рассмотреть вопрос инфракрасного тёплого пола, отзывы о товаре не столь однозначные и подобная система имеет свои нюансы:

  • Монтаж не настолько лёгкий как заявляет производитель. Да, разложить и разрезать плёнку действительно не составит труда, а вот подключить все контакты к ней довольно сложно, тут потребуется помощь опытного электрика, да и у него это займёт намного больше времени, чем заявляет разработчик.
  • Стяжка действительно не нужна, но поверхность пола должна быть идеально ровной, иначе есть возможность деформации, повреждения плёнки либо отход контактов. Поэтому если в помещении неровный пол, всё равно необходимо будет делать стяжку либо укладывать другое покрытие для выравнивания.
  • Экономия электроэнергии действительно имеет место, однако, только при хорошей бесперебойной работе общего отопления.
  • Сам по себе инфракрасный тёплый пол действительно не сушит воздух, однако, в сочетании с центральным отоплением подобный эффект пропадает.
  • Ионизация воздуха хорошая, а вот с противоаллергическим эффектом все несколько сложнее, отзывы по этому вопросу неоднозначны, поэтому пока польза не доказана.
  • Производитель заявляет, что обогрев происходит за счёт нагрева пола и мебели в помещении, однако, при сильном нагреве деревянная мебель может портиться и рассыхаться. Поэтому ставить её на участки с инфракрасным тёплым полом нежелательно, что стоит учитывать при укладке.

И не забывайте, что датчик температуры воздуха и пола в подобной системе нельзя закрывать, иначе он начнёт некорректно работать.

Процесс установки плитки на пол с подогревом

Система отопления «пол с подогревом» для абсолютно всех вариантов покрытий для пола компонуется из таких элементов:

  • материал для теплоизоляции снизу конструкции для направления тепла и отсечения холодных поверхностей;
  • специальные трубы для носителя тепла;
  • армирующая сетка и элементы крепления труб;
  • стяжка из бетона;
  • виниловая плитка для покрытия пола.

Заранее производятся расчеты расположения контуров труб отопления. Их кол-во ограничено мощностью отопительного котла для согревания конкретного объема жидкости. Один контур — не больше двадцати пяти погонных метров трубы отопления.

Предлагают делать работаты в следующей очередности:

  1. Кладут термоизоляционный слой по поверхности чернового покрытия, а для компенсации температурного расширения бетона демпферная лента.
  2. Для крепежа труб —  направляющие. В обычном варианте достаточно уложить сетку армирующую и крепление труб провести хомутами через двадцать–двадцать 5 см.. Крепление должно закрепить трубу, оставляя возможность для теплового расширения.
  3. Трубомонтаж около стен проводят на расстоянии 70 мм.
  4. Порядок прокладки труб предусматривает вывод кончиков к распределительному коллектору.
  5. После работ по укладке труб проводят проверку герметичности и доводят температуру  жидкости до 20 – 25 градусов, делают стяжку.
  6. После высушивания завершальной стяжки начинают подготовку и укладке Поливинилхлоридные плитки.
  7. Поверхность стяжки тщательно отчищают от грязи, ликвидируют изъяны, удаляют пыль.
  8. Оставляют плитку в помещении при температуре 20 градусов на период не меньше 12-и часов, чтобы она приобрела размеры и расправилась.
  9. Плитка с замковой крепежной системой и на самоклеющейся основе трудности в процессе установки не будет составлять. Устанавливают от дальнего комнатного угла с уступом каждого ряда на 1/3 или 1/2 ламели. При этом в пазы замков вставляют выступы следующих плиток без чрезмерных усилий. Самоклеющуюся плитку в процессе укладки расправляют для выхода воздуха под изделием и крепкого приклеивания покрытия.
  10. Плитка, процесс установки которой планируется с использованием клея, требует щепетильного его выбора с учетом эксплуатационных режимов температур.

Вариант укладки

Познакомившись с условиями и требованиями к процессу установки гидравлической системы «пол с подогревом», хозяева помещений без труда подберут материал который подходит для покрытия пола с точки зрения эстетики и использования на практике для решения вопроса энергосбережения.  Представляет интерес процесс установки системы полы с подогревом под Поливинилхлоридную плитку. Первичные затраты на покупку оборудования и выполение монтажных работ с избытком оправдаются в сжатые сроки.

Один из вариантов укладывания завершального покрытия пола из виниловой плитки показан в ниже размещенном материале.

 Укладка виниловой плитки

Теплый пол ‘target=»_blank»>’)

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

  1. Приобрести термоплёнку в рулоне.
  2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
  3. Скотч и ножницы.
  4. Битумная изоляция (комплект) и контактные зажимы.
  5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
