Гидрострелка для отопления: назначение + схема установки + расчеты параметров

Назначение гидравлической стрелки

Гидрострелка – компонент схемы теплоснабжения, связывающий разные КО. Устройство обеспечивает минимально допустимый перепад давлений по контурам, что обеспечивает возможность безаварийно выключать один или ряд контуров без скачка давления в оставшихся.

Поэтому применение гидрораспределителя в отопительных системах исключает воздействие насоса в контуре котла на работоспособность циркуляционных насосов, функционирующих в контурах теплосъема и наоборот.

В каком случае без нее не обойтись

Гидрострелка эффективна для схем теплоснабжения дома, имеющих несколько самостоятельных контуров нагрева. Очень часто, особенно при установке котла европейской сборки, производитель требует обязательную установку такого гидроразделителя в схемах обвязки источников отопления.

Условия обязательного монтажа гидрострелки напольного котла:

• для котлоагрегатов тепловой мощностью выше 50 кВт, находящихся на гарантийном обслуживании;
• для разветвленных схем, требующих создание надежного гидравлического режима и теплового баланса;
• при параллельном подсоединении гидрострелки с контурами потребления для минимальных потерь по давлению и теплоэнергии;
• для обеспечения расчетной разницы температур между подачей и обраткой;
• для предупреждения гидроударов в теплосети;
• при необходимости выравнивания потоков греющей воды в котловом и отопительном контуре;
• при необходимости балансировки работы нескольких циркуляционных насосов;
• при необходимости уменьшить гидросопротивление системы.

Режимы работы

Существую три режима обвязки отопительной системы гидравлической стрелкой. Первый , когда циркуляционный электронасос котлоагрегата прокачивает весь объем теплоносителя во внутреннем отопительном контуре.

Этот вариант в реальности встречается весьма редко. Современная система автоматической регулировки систем отопления работает с терморегуляторами, которые управляют теплопроизводительностью котла, обеспечить постоянный расход циркуляционной воды, при таком регулировании практически не возможно.

Второй вариант функционирования гидрострелки устанавливается когда расход воды в одном либо нескольких нагревательных контурах больше производительности котельного электронасоса.

Это может произойти, например, когда насосы выбраны неправильно. В этом варианте, чтобы обеспечить требуемый расход воды в контуре, в него дополнительно к нагретому теплоносителю подается обратка.

Этот вариант нежелателен для работы котла, поскольку сильно будет занижать расход воды из контура, при этом вырастет разница температур между горячей и холодной водой перед котлом, что допустимо не для всех модификаций агрегатов.

В этой ситуации доля подающего теплоносителя будет по линии рециркуляции направляться обратно в котлоагрегат, температура воды будет повышаться и при достижении установленной температуры, он станет работать в минимальном режиме. В системе наступит тепловой баланс, поэтому оборудование станет функционировать с высокой эффективностью.

Гидрострелка: принцип работы назначение и расчеты

Система теплоснабжения индивидуального дома может состоять из нескольких подсистем. Реализация каждого разветвления должна осуществляться независимо от давления и расхода теплоносителя каждой функции. В связи с тем, что теплоноситель поступает из одной точки, это приводит к разбалансировке отдельных контуров системы.

Чтобы не возникла подобная ситуация, устраиваются гидрострелки (анулоиды) в системе теплоснабжения.

Основные функции

При организации теплоснабжения от котла на твердых видах топлива, водные потоки нагреваются бойлером, сопротивление которого на порядок меньше, чем в основной системе.

В состав системы отопления часто включены подогрев пола, санузлы и кухня. То есть, на один генератор тепла подключены как минимум три потребителя. Температурный режим каждого настроен индивидуально, и, соответственно, имеет разное сопротивление отопительной развязки. Для того, чтобы не возникла разбалансировка системы отопления, их необходимо совместить.

Именно это и является основным принципом работы гидравлической стрелки. Иными словами, она разделяет систему теплоснабжения на два автономных контура: теплогенератора и общего отопления дома, в который включены все подсистемы.

Развязка подсистем в общей системе устроена по такому же принципу, они не влияют друг на друга. Таким образом, гидравлическая стрелка решает вопрос балансировки котельного оборудования и системы теплоснабжения.

Применять разделитель рекомендуется в том случае, когда без его использования разница давления между подачей и обраткой превышает четыре сотых метра водяного столба. Внутри анулоида осуществляется обмен горячей и остывшей воды.

Работа разделителя происходит в одном из 3 режимов:

• потоки обоих контуров равны. Функционирование при правильно подобранных насосах происходит только при условии одновременной работы всех насосов котельного оборудования и отопительной системы в обычном режиме;
• поток первого контура значительно меньше второго. Реализация возможна только для тех случаев, когда достаточно работы только одного котла из всей системы отопления.
• поток второго контура значительно меньше первого. Реализация возможна, когда приостановлена подача тепла или требуется отопление только одной зоны.

Благодаря работе гидрострелки, обеспечивается возможность регулирования котельного оборудования и отопительной системы всего дома. Поэтому экономить на ее приобретении и установке не стоит.

Режимы работы гидрострелки

Дополнительные функции

Помимо защиты теплообменника от теплового удара, гидрострелка предохраняет систему отопления от повреждений в случае аварийного выключения системы водоснабжения дома, подогрева пола и иных подсистем.

Кроме того, она выполняет роль отстойника для механических образований, таких как накипь и ржавчина. Еще одна из важных функций, для чего нужна гидрострелка в системе отопления – устранение воздушных масс из теплоносителя.

3 способа расчёта параметров гидрострелки

Важен ли объем гидрострелки? Этот параметр имеет большое значение, особенно если в системе автономного отопления будет использоваться твердотопливный котел, так как его работа отличается нестабильным давлением перепадами.

Каждый из контуров имеет свои рабочие характеристики и отличается скоростью циркуляции теплоносителя, его температурой и давлением. Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. При высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Его диаметр подбирается так, что на контуре образуется участок с малым гидравлическим сопротивлением. Это позволяет стабилизировать давление даже при аварийном простое рабочих контуров.

По максимальному потоку теплоносителя.

Чтобы рассчитать диаметр гидрострелки по максимальному потоку теплоносителя, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы узнаем по техническим характеристикам котла, а расход по контурам, который зависит от их размера и объема и определяется при подборе контурных насосов. Расход на все контуры сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример: Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Ещё один способ расчёта гидравлической стрелки по мощности котла. Оценка будет приблизительной, но достаточно правильной. Нужно будет знать мощность котла и разницу температур теплоносителя в подающем и обратном трубопроводе (находим опытным путём).

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимальной мощности котла.

Определяем длину гидрострелки.

Диаметр гидрострелки для отопления нашли, теперь еще надо определить и её длину. Ее подбирают в зависимости от диаметра подключаемых патрубков.

 Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d.

Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d.

Гидрострелка своими руками

Гидравлический распределитель можно изготовить самостоятельно из труб подходящего диаметра, металлического бака и др. Понадобится лишь приварить патрубки, а также верхнее и нижнее дно.

Важно! Сварка должна быть на высоком уровне, чтобы внутрь не попал мусор. Поэтому обратитесь к профессиональному сварщику.. Пошаговое руководство:

Пошаговое руководство:

Рассчитайте диаметр труб, по приведенным выше формулам.

Составить схематический чертеж устройства. При этом учитывайте, что контейнер следуют разделить на несколько промежутков:Дистанция от дна к первому нижнему патрубку должна быть около 10-15 см, чтобы в нем собирался шлам;
Дистанция от верха к первой трубке сверху должна быть тоже около 10 см, для накопления воздуха.
Вход и выход верхних патрубков регламентирован температурным градиентом

Верхние трубки могут располагаться параллельно друг к другу или чередоваться. Важно! Если патрубки находятся на одной оси, то за счет прямого потока, отвод воздуха очень слаб, из-за чего возникают воздушные пробки.
Чем выше располагается патрубок верхнего вывода, тем больше температура поступающего потока. Важно! Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется.
Входная трубка вверху не должна быть в самой верхней точке, поскольку в устройстве не будет двигаться горячий поток и вода не сможет смешиваться.

Провести сварочные работы.

Проверить герметичность устройства, закрыв отверстия и наполнив его водой. Затем оставить в таком состояние на сутки

Если протечек нет, устройство можно монтировать.

Если верхний выходной патрубок расположен ниже чем входной, то вода в него будет поступать только после того как полностью прогреется

Назначение и принцип работы гидрострелки

При большом количестве потребителей теплоносителя, там, где приборы смонтированы на втором, а иногда и на третьем этажах.  Для нормального функционирования отопления приходится устанавливать несколько насосов, для контуров:

• котла;
• радиаторов отопления;
• теплого пола;
• водонагревателя с косвенным нагревом.

Надежным моментом является монтаж гидрострелки, которая разделяет отопительную систему не только на отдельные контуры, но и помогает устроить отдельный контур отопительного котла.

Гидравлический разделитель обеспечивает нужный расход теплоносителя для каждого циркуляционного насоса. И этот расход не зависит от производительности насосов, то есть гидрострелка играет роль гидравлической развязки насосов системы отопления.

Режимы работы

При использовании гидрострелки в системе отопления очень важно правильно подобрать  производительность циркуляционных насосов. Сравнивать необходимо мощность насоса в контуре котла с суммарной мощностью насосов во всех контурах отопления

В зависимости от результатов сравнения этих двух величин вы получите, гидрострелка будет работать в одном из трех режимов.

1. Идеальный. Насос контура котла прокачивает ровно столько же теплоносителя, как и вся отопительная система. Получить такой вариант сложно и встречается редко.

1. Не желательный и даже опасный. Возникает если производительности насосов подобраны не правильно. Суммарная мощность контуров больше мощности насосов на контуре котла. Для компенсации разности воды в отопление будет подаваться вода с обратки. Такая ситуация приведет к выходу из строя отопительного котла.

1. Нормальный режим работы. Достигается если производительность насоса котла больше производительности всех контуров. В таком случае часть горячего теплоносителя будет возвращаться обратно в котел, повышая температуру обратки. Такой режим продлит срок работы котла.

В каких случаях устанавливается гидрострелка

Гидравлический разделитель обязателен, если в системе отопления используются два котла и более, работающие в каскаде. В таком случае гидрострелка обеспечит оптимальную работу системы отопления.

Также нормальная работа устройства позволяет повысить температуру обратки. В результате разница между подачей и обраткой уменьшается. Это не позволяет конденсироваться влаге на внешней стороне теплообменника. Таким образом, металлические части котла не подвергаются коррозии и котёл служит дольше.

Гидравлическая стрелка применяется также, когда в системе отепления более трех контуров. Как бы вы не старались подобрать параметры насосов, вам не удастся достичь стабильной работы системы.

При наличии теплых водяных полов. Даже подключение его через коллектор и смесительный узел не даст нужного результата. Это приведет к дополнительной нагрузке на циркуляционный насос. Это значительно сократит его срок службы.

Не обойтись без гидравлического разделителя и в случае использования автоматической регулирующей аппаратур — терморегулятора для радиаторов отопления.

Для чего нужна гидравлическая стрелка

Для того чтобы понять назначение гидрострелки рассмотрим принцип работы данного устройства.

Тепловая масса от контура отопительного устройства при входе в разделитель изменяет скорость и направление течения.

Скопившийся воздух направляется в верхнюю часть устройства, и выводится оттуда автоматическим воздухоотводчиком. Затем тепловая жидкость передвигается в контур потребителей. Охлажденная вода входит в разделитель с обратного входа и проходит через разделительные элементы, содействующие оседанию твердых частиц. Шлам опускается в нижнюю часть корпуса и постепенно оттуда выводится.

Данная конструкция имеет несколько назначений:

1. Защита от вероятного теплового удара чугунных теплообменников отопительных устройств. Рекомендуется применять его в многоконтурных отопительных системах из-за его способности производить выравнивание гидродинамики. Данное устройство полностью исключает взаимосвязь между контурами, обеспечивая их стабильную работоспособность на оптимальных режимах.
2. Выведение из теплоносителя скопившегося воздуха. Данное свойство замедляет процесс окисления деталей, состоящих из металла, что значительно продлевает срок работы оборудования (циркуляционного насоса, датчиков, радиаторов, теплообменников).
3. Повышение энергоэффективности путем увеличения коэффициента полезного действия отопительных устройств и насосов.
4. Очистка тепловой массы от различных примесей, в том числе ржавчины, песка и наслоений.

К гидрострелке подключаются контуры системы отопления и ее цель не допустить гидравлического влияния в работе одного контура на другой и одновременно передавать тепло от первого к другому.

Гидрострелка: что это такое

Устройство предназначено для разделения контуров. Первый обязательно содержит котёл, иногда циркуляционный насос. В прочих находятся остальные приборы: радиаторы, расширительные баки, тёплые полы.

Внешний вид и назначение

Блок выглядит как крупная электрическая вилка с ответвлениями. У большей части устройств всего два выступа: для связи с нагревателем.

Из боковых частей выходит ограниченное количество труб, параллельно соединённых друг с другом.

Верхние предназначены для горячей воды, а нижние — для холодной.

Конструкция

Зависит от производителя и задачи, для которой его устанавливают. Качественный бак имеет не менее 6 ответвлений. Два из шести последних служат техническим целям: спуску воздуха и отводу шлама. Их, соответственно, направляют вверх и вниз.

Гидрострелка представляет собой бак, внутри которого ёмкости, соединённые клапанами. Первая служит для содержания горячей воды, вторая — холодной. Если в одном из контуров недостаёт жидкости, открывается отверстие и происходит смешение.

Зачем она нужна в системе отопления

Прибор автоматически разделяет потоки теплоносителя по нескольким контурам. Рабочая жидкость, поступая в устройство, проходит через трубы. Поступая из котла, вода переправляется по патрубкам к нужному месту.

Обратка собирается в баке, затем возвращается в нагреватель. При необходимости, часть нагретого вещества объединяется с холодным для путешествия назад. Возможен обратный вариант, при котором остывшая жидкость вновь идёт по обвязке.

Задача прибора — объединить несколько контуров в единый механизм. Это требуется при наличии множественных циркуляционных насосов, распределённых по обвязке. Устройство также полезно для создания системы с несколькими котлами: оно поможет разделить работу по нагревателям, позволяя части отдыхать.

Чертёж

Общий вид гидрострелки представлен на рисунке.

Фото 1. На чертеже показано устройство гидравлического разделителя в разрезе, подписаны основные составляющие.

Какие бывают режимы

Устройство способно работать по-разному в различных ситуациях, зависящих от температуры теплоносителя внутри:

1. Стандартный вариант — расходы контуров приблизительно равны. Система находится в относительном равновесии, поэтому горячая и холодная вода идёт по соответствующим ответвлениям.
2. Количество жидкости, покидающей котёл, меньше, чем требуется. Из-за этого часть теплоносителя из обратки не возвращается к нагревателю, а повторяет полный круг по обвязке.
3. Третий режим является отражением второго: котёл покидает избыток вещества. Это случается, если не все части системы требуют обогрева в определённый момент.

Схемы

Подробнее варианты эксплуатации гидравлического разделителя представлены на рисунке.

Фото 2. Схемы трех вариантов использования гидравлического разделителя, указаны характерные особенности работы устройства в каждом режиме.

Преимущества

Плюсы гидравлического разделителя:

• Выравнивание эксплуатации котла.
• Стабилизация расхода теплоносителя, давления.
• Улучшается управление контурами.
• Для каждой части обвязки имеет независимый теплообменник, что увеличивает срок службы.

И также необходимо отметить снижение требований к циркуляционному насосу.

Для чего нужны дополнительные возможности

Кроме перечисленного выше, гидрострелка выполняет две полезных функции:

1. Поток воды резко замедляется, попадая в устройство. Благодаря этому часть твёрдых скоплений с каждым кругом оседает на дне.

   При помощи специального вентиля их легко сбросить.

2. По той же причине жидкость покидают пузырьки газа, для спуска которых предусмотрен кран в верхней части прибора.

Совмещение коллектора отопления с гидрострелкой

Небольшие дома обогревает котел, в который встроен насос. Вторичные контуры присоединяют к котлу через гидрострелку. Независимые контуры жилых домов с большой площадью (от 150 м2) подключают через гребенку, гидроразделитель будет громоздким.

Распределительный коллектор монтируют после гидрострелки. Устройство состоит из двух независимых частей, которые объединяют перемычки. По количеству вторичных контуров врезают попарно расположенные патрубки.

Распределительная гребенка облегчает эксплуатацию и ремонт оборудования. Запорная и регулирующая арматура системы теплоснабжения дома находится в одном месте. Увеличенный диаметр коллектора обеспечивает равномерный расход между отдельными контурами.

Применение гидрострелки убережет котел от теплового удара.

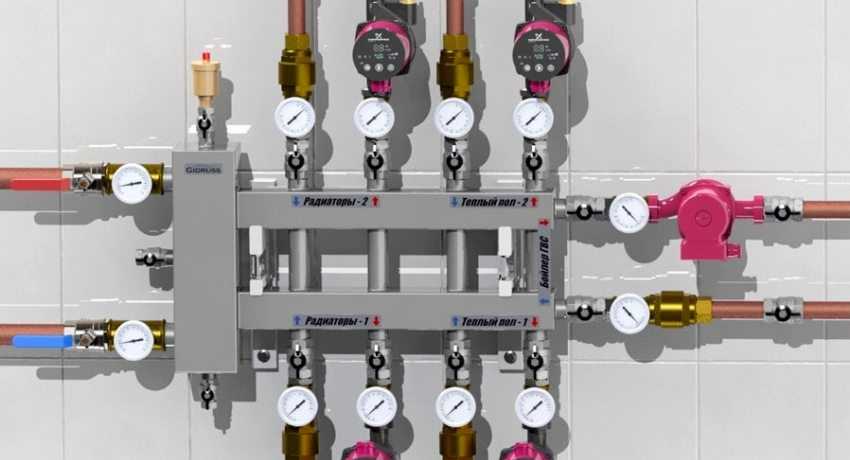

Разделитель и компланарная распределительная гребенка образуют гидравлический модуль. Компактный узел удобен для стесненных условий небольших котельных.

Монтажные выпуски предусмотрены для обвязки звездочкой:

• низконапорный контур теплых полов подключают снизу;
• высоконапорный контур радиаторов — сверху;
• теплообменник — сбоку, на противоположной стороне от гидрострелки.

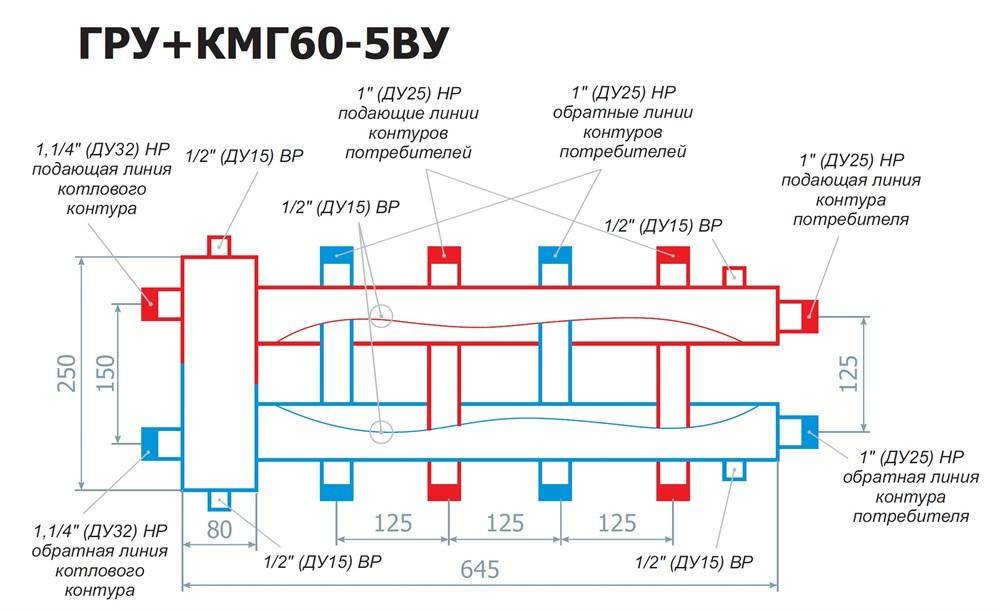

На рисунке представлена гидрострелка с коллектором. Схема изготовления предусматривает установку балансировочных клапанов между коллекторами подачи/обратки:

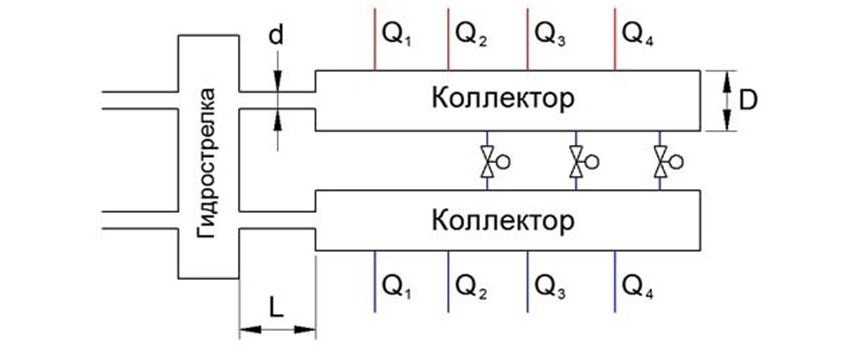

Схема гидрострелки с коллектором.

Регулирующая арматура обеспечивает максимальный проток и напор на дальних от гидрострелки контурах. Балансировка снижает процессы неправильного дросселирование потока, позволяет добиться расчетной подачи теплоносителя.

Обратите внимание! Автономная система отопления относится к системам, работающим с высокой температурой среды под давлением (гидрострелка отопления частного дома в том числе). Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом)

Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе

Сделать гидрострелку отопления своими руками может специалист, обладающий достаточным запасом знаний в теплотехнике, опытом и навыками работы (электрогазосварка, слесарное дело, работа с ручным электроинструментом). Многочисленные интернет-сайты предлагают пошаговые инструкции по изготовлению гидрострелки для отопления, видео ролики также смогут помочь в этом процессе.

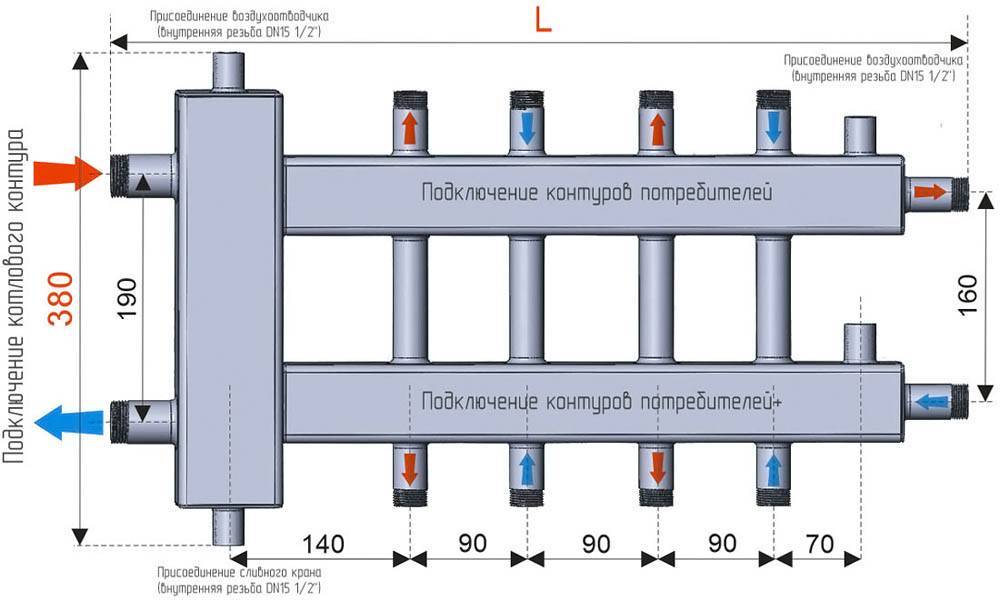

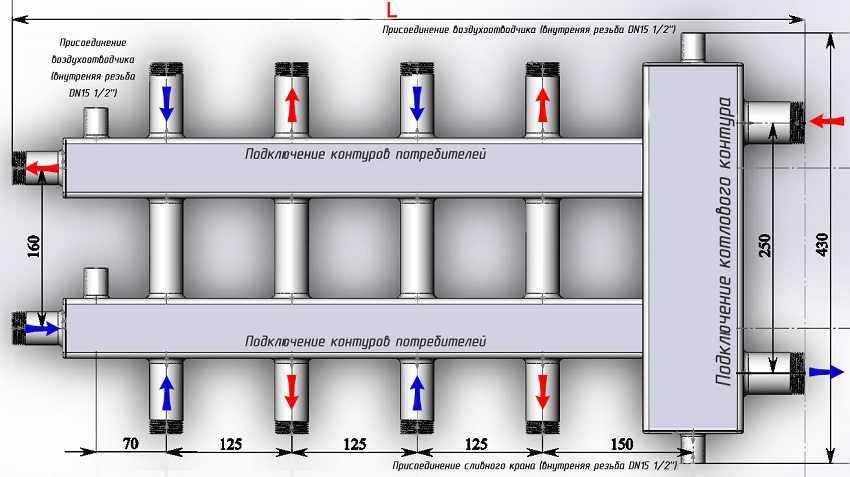

Размеры коллектора отопления с гидрострелкой.

Теоретические знания помогут составить схемы и чертежи гидрострелки отопления, сделать индивидуальный заказ оборудования в специализированной организации, проконтролировать работу подрядчика. Доверять изготовление ответственных узлов системы отопления непрофессионалам опасно для жизни и здоровья. Следует помнить о том, что испорченное по вине владельца оборудование гарантийному ремонту и возврату не подлежит.

Популярные схемы подключения гидравлического разделителя

2-х контурная – на примере Север 60К2

При наличии в частном доме не более двух независимых контуров (например, радиаторное отопление и система ГВС) применяется простая схема установки прибора.

Гидравлический разделитель Север 60К2 имеет 2 контура разделения потока жидкости. Номинальная мощность котла не должна превышать 50 кВт.

3-х контурная схема

При наличии водяного теплого пола и ГВС; 2-х радиаторных контуров и системы горячего водоснабжения.

На примере Север Компакт

Гидравлический разделитель совмещенный с коллектором Север Компакт. Прибор с допустимой мощностью 50 кВт и 3 отопительными контурами.

На примере Север М2+1

Гидравлический разделитель совмещенный с коллектором Север М2+1. Устройство распределения потоков теплоносителя имеет 3 контура и предназначен для подключения к теплогенератору с номинальной мощностью 70 кВт.

На примере Север Т3

Гидравлический разделитель совмещенный с коллектором Север Т3. Оборудование с предельно допустимой мощностью 50 кВт и возможностью подключения 3-х отопительных контуров.

4-х контурная схема

Используются в домах с 2-мя контурами радиаторного отопления, системой водяного теплого пола и ГВС.

На примере Север Т4

Гидрострелка совмещенная с коллектором Север Т4. Прибор с допустимой мощностью 50 кВт с возможностью подключения 4-х контуров отопления.

На примере Север 60 + Север К4

Гидрострелка Север 60 + комплект универсальных коллекторов Север К4. Такая связка позволит эффективно использовать отопительные приборы без потерь тепловой энергии.

5-ти контурная схема – на примере Север Компакт+

Используется редко. Возможно подключение дополнительного контура отопления для гаража, теплиц или хозпостроек, а также для большого по площади загородного дома.

Гидравлическая стрелка совмещенная с коллектором Север Компакт+. Устройство номинальной мощностью 50 кВт имеет 5 контуров отопления.

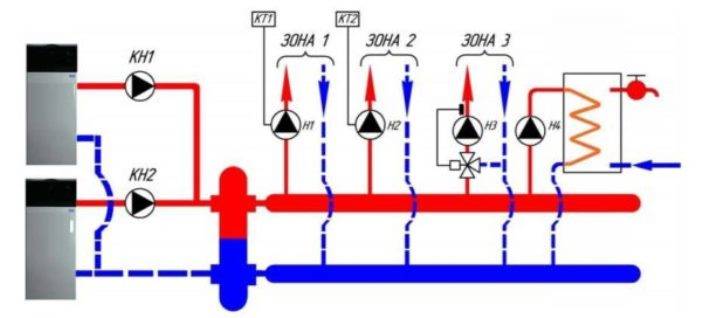

Каскадная схема – пример с устройством Север-ВКМ3

Используется при обвязке нескольких котлов отопления.

Вариант оборудования:

Гидравлический разделитель универсальный Север-ВКМ3. Оборудование допустимой мощностью 70 кВт имеет 3 котловых контура и 3 отопительных контура.

Вывод

Гидрострелка — необходимое оборудование в домах, где часто приходится перенастраивать системы отопления и регулировать поток теплоносителя в радиаторах и в контуре ГВС, однако установку гидроразделителя стоит производить сразу при монтировании теплового пункта. Правильно подобранный и установленный прибор защитит теплогенератор от тепловых ударов и продлит срок службы отопительных приборов.

В данной статье мы разобрались в случаях, когда использования гидравлического разделителя необходимо или крайне желательно. Если вы все ещё сомневаетесь в выборе анулоида для котельной, обращайтесь за помощью к нашим менеджерам. Мы с радостью поможем с выбором подходящего оборудования.

Оригинал статьи на сайте progreem.by:

********************************************************

Мы в Instagram – https://www.instagram.com/progreem.by/ ​

Страница в Facebook – ​

Мы осуществляем доставку всего оборудования по Минску и Беларуси. Приглашаем к сотрудничеству монтажные и торговые организации!

Правильная обвязка котла с гидрострелкой

Гидравлическая стрелка, к которой планируется подключать более 3 контуров нагрева, как правило, изготавливается вместе с коллекторами — подающим и обратным. Распределитель устанавливается таким образом, чтобы выровнять давление между ними.

Схема обвязки

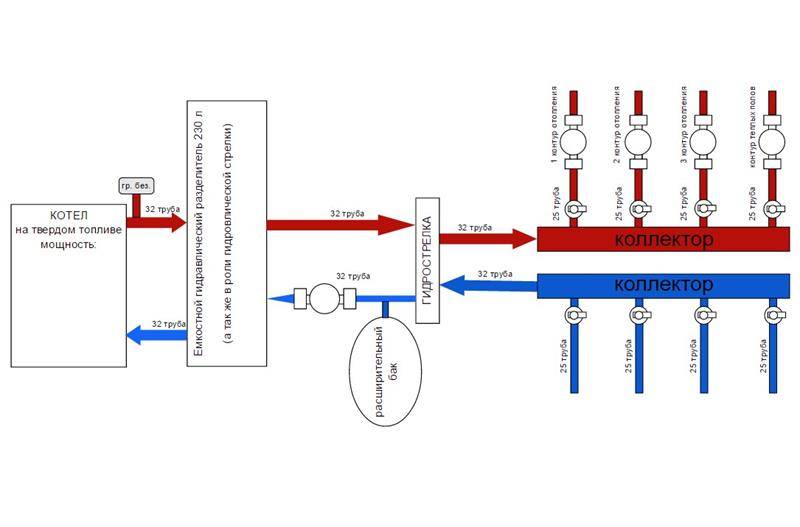

Стандартная схема обвязки котла и включения гидрострелки в систему отопления следующая:

1. На подающую трубу, монтируют циркуляционный электронасос, который должен обеспечить бесперебойное движение воды в гидроразделителе.
2. После циркуляционного насоса, монтируется гидрострелка, с образованием малого котлового контура циркуляции напольного котла.
3. Участок сети между гидрострелкой и котлом на обратной линии, делят врезкой обратного клапана, который предотвращает рециркуляцию теплоносителя.
4. Для сложных систем теплоснабжения, дополнительно устанавливают коллекторы на подаче и обратке.

Таким образом, главная задача гидравлической стрелки — создать надежный гидрорежим в контурах нагрева внутридомовой сети. Базовыми элементами обвязки с гидрострелкой являются котлоагрегат или их группа и циркуляционные электронасосы. Правильная обвязка котла с гидрострелкой будет выполнена при условии, что расход воды в котловом контуре будет на 10 % больше, чем общий расход во всех нагревательных контурах дома.

Комплектация и характерные отличия гидрострелок

Комплект разделителя зависит от внутреннего наполнения и численности контуров, на которые он рассчитан. Обязательный элемент – автоматический отводитель для воздуха 1/2, оборудованный обратным клапаном либо шаровым краном. Для установок на заказ в комплектацию входит съемная теплоизоляция.

В гидрострелках типа ГС вмонтированы элементы для устранения воздуха и шлама. В МГС (многофункциональные гидрострелки) комплекте есть магнитные стержни и возможность регулировать опору по высоте в пределах 10 см. Устройства типа ГС, МГС, flexbalance и maibes можно использовать для двухконтурных систем, но возможна их докомплектация коллектором.
